SSD 18 LTX 200 - Csavarozó METABO - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli csavarbehajtó
Márka	Metabo
Modell	SSD 18 LTX 200
Akkumulátor feszültsége	18 V
Akkumulátor technológia	Li-Ion, CAS kompatibilis
Üresjárati fordulatszám	0 – 2200 ford/perc
Maximális nyomaték	50 Nm
Bitetartó	Hatlapú 1/4 hüvelyk
Tömeg (akkumulátor nélkül)	1,2 kg
Méretek (H x Sz x M)	200 x 80 x 230 mm
LED világítás	Igen, beépített
Motorfék	Igen
Elektronikus védelem	Túlterhelés és mélykisülés ellen
Rendeltetésszerű használat	Intenzív csavarozás
Karbantartás és tisztítás	Tisztítsa száraz ruhával; ne használjon folyadékokat
Biztonság	Ne töltsön újratölthetetlen elemeket; védje a nedvességtől
Ajánlott töltési hőmérséklet	0 °C és 40 °C között
Javítások	Csak Metabo által jóváhagyott szakember által
Ártalmatlanítás	Ne dobja a háztartási hulladékba; újrahasznosítsa a WEEE szerint
Tartozékok	Csavarbehajtó, bitek, töltő (kittől függően)

Gyakran ismételt kérdések - SSD 18 LTX 200 METABO

Hogyan tölthető fel a Metabo SSD 18 LTX 200 akkumulátora?

Helyezze be az akkumulátort teljesen a megfelelő töltő (ASC 55, ASC 145, ASC 290, SC 36/30) csúszó rekeszébe. A vezérlő jelzőfény villog a töltés alatt. Amikor az akkumulátor teljesen feltöltődött, a jelzőfény folyamatosan világít. Az akkumulátor a töltőn maradhat karbantartó üzemmódban.

Mit jelent a villogó vezérlő jelzőfény a töltőn?

A vezérlő jelzőfény (3) villogása azt jelzi, hogy az akkumulátor töltődik. Ha a figyelmeztető jelzőfény (4) villog, az hibás vagy rosszul behelyezett akkumulátorra utalhat.

Mi a teendő, ha a töltő figyelmeztető jelzőfénye folyamatosan világít?

Ha a figyelmeztető jelzőfény (4) folyamatosan világít, az akkumulátor hőmérséklete túl magas vagy túl alacsony. Várja meg, amíg az akkumulátor hőmérséklete 0 °C és 50 °C közé kerül, hogy a töltés automatikusan elinduljon.

Tölthetek USB-eszközt a Metabo töltővel?

Csak az ASC 290 modell rendelkezik USB-C porttal. Nyissa ki a fedelet (6) és csatlakoztassa a kompatibilis USB-eszközt. Az USB-töltés csak az akkumulátor töltésének befejezése után történik, vagy ha nincs akkumulátor töltés alatt.

Milyen típusú akkumulátorokat tölthetek ezzel a töltővel?

A Metabo töltők az eredeti Metabo és CAS Li-Ion akkumulátorokhoz készültek 12 V és 36 V között, 1,3 Ah és 10 Ah között. Az ASC 55 modell NiCd 12 V 1,7 Ah akkumulátorokat is fogad. Soha ne próbáljon nem újratölthető elemeket tölteni.

A töltő túlmelegszik, mit tegyek?

Ha a figyelmeztető jelzőfény villog és a töltési állapotjelző (5) nem világít, a töltő túlmelegedett. Húzza ki és hagyja lehűlni. Győződjön meg arról, hogy a szellőzőnyílások tiszták, és tartson legalább 5 cm távolságot a töltő körül.

Hagyhatom az akkumulátort a töltőn a töltés után?

Igen. A töltő automatikusan karbantartó üzemmódba kapcsol, ha az akkumulátor feltöltődött. Az akkumulátor működőképes marad, túltöltés veszélye nélkül.

Hol javíttathatom meg a Metabo töltőmet?

A javításokat csak hivatalos szakember végezheti. Vegye fel a kapcsolatot a Metabo képviselőjével, vagy látogasson el a www.metabo.com weboldalra az ügyfélszolgálati címekért.

Hogyan ártalmatlanítsam a töltőt és az akkumulátort élettartamuk végén?

Ne dobja őket a háztartási hulladékba. A WEEE irányelv szerint az elhasznált elektromos készülékeket gyűjtőhelyre kell vinni. A csomagolásokat a helyi szabályok szerint kell szétválogatni.

Miért villog a figyelmeztető jelzőfény az akkumulátor behelyezésekor?

Ez hibás vagy rosszul behelyezett akkumulátorra utalhat. Vegye ki az akkumulátort, és ellenőrizze, hogy teljesen be van-e nyomva a csúszó rekeszbe (2). Ha a probléma továbbra is fennáll, az akkumulátor valószínűleg használhatatlan, és ki kell cserélni.

HASZNÁLATI ÚTMUTATÓ SSD 18 LTX 200 METABO

hu Eredeti használatiutasítás 40

hy Oqnnqupnunu nqpfnunm ngn 43

kk TynHcycka naaIaIaHy 6oIbIHwa HcayIbIK 46

ky PnndanaHyy 60IOHya HyckamaHbIH Hykypacbl 49

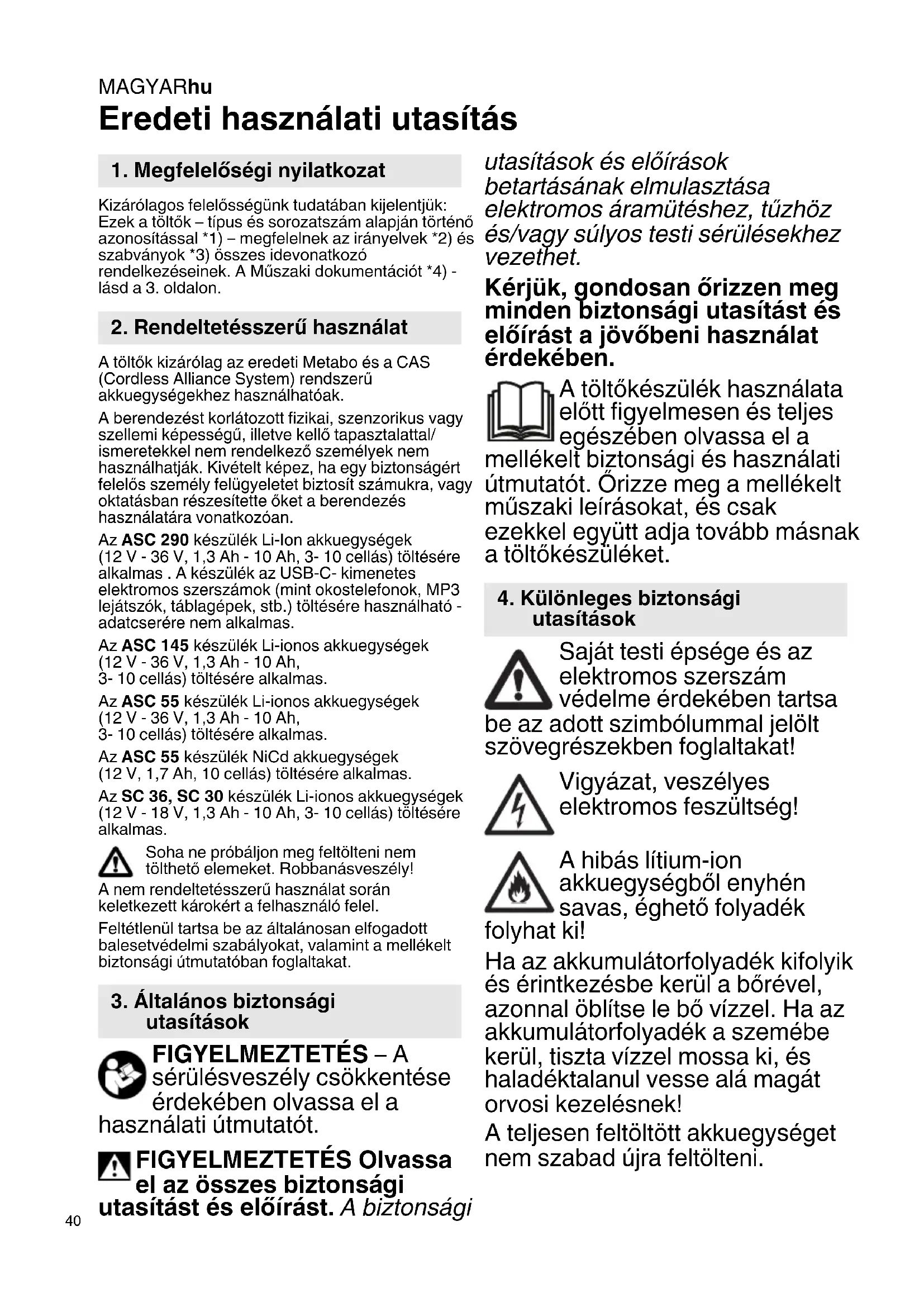

Eredeti használatiutasítás

1. Megfeleloségi nyilatkozat

Kizárólagos felelosségunk tudataban kijelentjuk: Ezek a toltok - típus es sorozatszám alapján történő azonosítással 1) - megfelelnek az irányelvek 2) és szabványok 3) összes idevonatkozó rendelkezéseinek. A Múszaki dokumentációt 4) - lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag az eredeti Metabo es a CAS (Cordless Alliance System) rendszeru akkuegyssegekhez hasznalhatoak.

A berendezest korlatozott fizikai, szenorikus vagy szellemi képességu, illetev kello tapasztalattal/ ismeretekkel nem rendelkezó szemelyek nem hasznalhatjak. Kivételt képez, ha egyBiztonságert felelos szemely felügeletet biztosit szamukra, vagy oktatásban részesitésse öket a berendezes hasznalatára vonatkozoan.

Az ASC 290 keszülék Li-lon akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas. A keszülék az USB-C- kimenetes elektramos szerszámok (mint okostelefonok, MP3 lejatszók, tablagépek, stb.) toltésere hasznalhato - adatcserère nem alkalmas.

Az ASC 145 keszülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülk Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülek NiCd akkuegségek (12 V, 1,7 Ah, 10 cellas) toltésere alkumas.

Az SC 36, SC 30 keszülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellás) toltésere alkalmas.

Soha ne probáljon meg feltölteni nem tölthető elementek. Robbanásveszély!

A nem rendeltetesszeru hasznalat soran keletkezett kairokt a felhasznalo feel.

Feltétlenül tartsa be az altalánosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentese érdekében olvassa el a nálati utmutató.

FIGYELMEZTETÉS Olvassa

el az összes biztonsági

utasístás elóirást. A bīztonsági

utasítások és előirások
betartásanak elmulasztása
elektromos áramütéshez, tüzhöz
és/vagy súlyos testi sérülsekhez
vezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást és\ előirást a jovóbeni hasznalat\ erdekében.

A toltokeszulek hasznalata elott figyelmesen es teljes egészében olvassa el a

mellekeltBiztonsagi es hasznalati utmutatot.Orizzemagamellekelt muszaki leirasokat,escsakezekkel egyutt adja tovabb masnak a toltokeszuleket.

4. Különleges biztonságiutasítások

Sajat testi épsege és az
elettromos szerszám
védelme érdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elettromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vizzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse alá magat orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltölteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuleket a nedvessegt!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekekszámára nem hozzaférhétōhelyen!

Tüz vagy füst keletkezéskor
azonnal húzza ki a tõtkészülék
hálozati csatlakozódugojat!

Ne dugjon semmit az
akkumulatortö keszülék
szellózonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkel.

ASC 290: Csak az eredeti Metabo
tápvezétékkel használható.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan pelda értéküek.

1 akkuegység (nem része a szállításiterjedelemnek)
2 csuszó érintkezǒ
3 üzemeléskijelzó
4 figyelmezteto kijelzó
5 toltesszintkijelzo
6 USB fedel
7 USB-C csatlakozó *

8 LED kijelzö (az USB-C csatlakozó feszültseg alatt) *

* modelltol fugg

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizzee, hogy a szerszám tipustablaján megadott halózati festzültseg és frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Azehez hasonlo, egyenaramot eloallitokeszulekek befolyasolhatjak az egyszerhibaaramu vedokapcsolok mukodesét. Hasznaljon F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszulek üzembe helyezese elott gyozodjon meg rola, hogy a szellozonyilasok szabadok. A mas targyakhoz betartando legkisebb davolsag legalabbb 5 cm!

6.1 Önteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztetó kijelzó (4) és az üzemeléskijelzó (3) kb. 1 masodpercre egymás után felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltese

Az akkuegységet teljesen, utkozésig tolja fel a (2) csuszó erintkezore.

Az üzemeléskijelző (3) villog.

Megiegyzes; Li-ionos akkuegysegnél uy jelezheti ki a toltessintet, hogy elszor kiveszi az akkuegyseget a toltokeszulékbol, majd megnyomja az akkuegysegen levö gombot.

7.2 Fenntartó-töltés

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortö keszülékben maradhat, és igy mindig uzemkesz.

100%

Az uzemeléskijelzö (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék toltese

Csak oyan USB keszüléket csatlakoztasson, amely USB szabványal kompatibilis. Nem batibilis keszülékek használata hibás odéshez, anyagi károkhoz vagy sérülsekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelo vezétékkel az USB-C csatlakozóba (7). A készülék tatsäch.

AZ USB-C csatlakozó (7) feszültseg alatt (a LED kijelző (8) világít), ha nem tõlt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet es egy USB keszüléket egyidöben csatlakoztatnak, az USB toltés automatikusan elindul az akkuegység feltoltese utan.

8. Üzemzavar

8.1 A figyelmezteto kijelzo (4) folyamatosan vilagit

Az akkuegység nem toltodik. A homerseklet tul magas vagy tul alacsony. Ha az akkuegység homséklete 0^ és 50^ koze kerul, a toltesi folyamat automatikusan elkezdódk.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a toltésszintkijelző (5) villog: a toltő forró, vagy az akguegység hideg, ill. forró, az akguegységet csökkentett teljesítmemnyel tolti.

8.2 A figyelmeztetó kijelzo (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztetö kijelzo (4) villog és a toltesszintkijelzo (5) kialudt: az akkuegységet nem tolti, a toltó tul forró.

9. Javitás

TöltokeszüléketCsak villamos szakember javithat!

Amennyiben a keszülék halózati
csatlakozóvezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügfélszolgálatával vagy hasonloan képzett
személlyel ki kell cserétletni.

A javitásra szoruló Metabo toltokészülékekkel kérjuk, forduljon Metabo szakkerskedöhéez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozo helyi előirasokat.

A csomagolóanyagokat a jelölesuk alapjan a helyi irányelveknek megfeleloen kell a hulladékeltávolitásba vinni. További informáciokat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a haztar-tási hulladék kozé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezesekról és annak nemzeti jogba való átvételerő szólo Europai Irányelvnek megfeleloen a használt elektromos

szerszámokat külön kell gyüjteni és környezetbarát
úrahasznosításba kell helyezni.

11. Muszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek
feszültsegtartománya
C = az akkuegység kapacitása
Ic = töltoáram
t = töltesi idö 1)

USB = az USB-C csatlakozó feszültsege és max. toltórama

1) A peldaertekuen kivalasztott akkuegyseget toltesi ideje. Az akkuegyseg maradek kapacitasatol, valamint homersekletetol fuggoen a valos toltesi idok elterhetnek a megadottaktol.

Megengedett kornyezeti homerseklet toltes soran: 0^ - 40^

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

Il védóosztályba tartozó készülék

Valtoáram

OqnuqnpduuulqpGuluug nntgng

1. zunuunnuuulnupjufhuwunuqhp

Uunfui huunupnpn l f guqunh
uunuunuunununnpjudp, np uju [hgfuunpuu uupflpp,
nupufuynip [hp uhpui] h utphulquhuwupn]
fumgulmugw[1), hnunmuunununununun t h pumhunqitph
*2) h unpch *3) enp huunununununu qu nlpih:
Slghulwih qwhunupnplph huidw *4) mlu L 3:

2. 4hpunuui rguqununfip

Ihfnnphyfipnwnunuunuud lu gungununuku opghfu Metabo ICAS (Cordless Alliance System) Iunuuhlyupunnghtpplnhhp hhuup:

Uu uupf Gwunntuud 2 wuhuwumh qhwhulug h uudnup nucuulnpnulpni, qqujuluuf gnlghuflph
luqqupnulpni, pudulwusch dnpa quhukhfip
snggn mawug oqnwnpduu huwup, tpt hptg hnffu
huhtg wuywnqnpyn6tpuclwnnpnn h hpnuu u
hmnnl hpnhugqgp unnn m6:

ASC 290-guwnuudh [hpniun-ninwihg uupunngtph]
[ghmnpnun] hunun (12u-36u,1,3Ud-10Ud,3-10
p[ghpnul): Umpf gwnununlus USB-C [htptum]
kthmuunm npf np [ghmnpunm hnunm (opfhu)
uappnlp, MP3 ququlhglp, uuiuichan uji]
wnuig unjwlGtpnunwul

ASC 145-161mmunuunl m8 Lp[mu-lnuy]fmpunngbpl
lgfumnpunhunmp (12 q,-36 q,1,3 Ud -10 Ud,
3-10 pGhUppn):

ASC 55-1 gwhmunutmdt lhpmmf-lhimjhf umpunlggtph
lghmfuupnhuum (12 q-36 q,1,3 Ud -10 Ud,
3-10 pihqipui):

ASC 55 -gimmmunmdd + ghlh-lnnnunnmnhyf iimpunngfih hgfumnpumhf hmmp (12 q, 1,7 q, 10 pghlqmu):

SC 36, SC 30 -fimunmummd +lupmuf-1nmmu fimpulngfipuhgfunpufhmp (12 q.-18 q., 1,3 U.d- 10 U.d, 3-10 pfihqipu):
