Tuotetyyppi	Langaton ruuvinväännin
Merkki	Metabo
Malli	SSD 18 LTX 200
Akun jännite	18 V
Akkutekniikka	Li-Ion, CAS-yhteensopiva
Kuormittamaton nopeus	0 – 2200 r/min
Maksimivääntömomentti	50 Nm
Teräpidike	1/4 tuuman kuusio
Paino (ilman akkua)	1,2 kg
Mitat (P x L x K)	200 x 80 x 230 mm
LED-valaistus	Kyllä, sisäänrakennettu
Moottorijarru	Kyllä
Elektroninen suojaus	Ylikuormitusta ja syväpurkautumista vastaan
Käyttötarkoitus	Tehokas ruuvaus
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä nesteitä
Turvallisuus	Älä lataa ei-ladattavia paristoja; suojaa kosteudelta
Suositeltava latauslämpötila	0 °C - 40 °C
Korjaukset	Vain Metabo-valtuutetun asiantuntijan toimesta
Hävittäminen	Älä hävitä kotitalousjätteenä; kierrätä WEEE-direktiivin mukaisesti
Mukana tulevat lisävarusteet	Ruuvinväännin, terät, laturi (sarjasta riippuen)

Usein kysytyt kysymykset - SSD 18 LTX 200 METABO

Kuinka ladata Metabo SSD 18 LTX 200 -akku?

Työnnä akku kokonaan sopivan laturin (ASC 55, ASC 145, ASC 290, SC 36/30) liukukoteloon. Valvontamerkkivalo vilkkuu latauksen aikana. Kun akku on täynnä, merkkivalo palaa tasaisesti. Akku voi jäädä laturiin huoltotilassa.

Mistä laturin vilkkuva valvontamerkkivalo kertoo?

Valvontamerkkivalon (3) vilkkuminen osoittaa, että akku latautuu. Jos varoitusmerkkivalo (4) vilkkuu, se voi tarkoittaa viallista tai väärin asetettua akkua.

Mitä tehdä, jos laturin varoitusmerkkivalo palaa tasaisesti?

Jos varoitusmerkkivalo (4) palaa tasaisesti, akun lämpötila on liian korkea tai liian matala. Odota, kunnes akun lämpötila on 0 °C ja 50 °C välillä, jotta lataus alkaa automaattisesti.

Voinko ladata USB-laitetta Metabo-laturilla?

Vain ASC 290 -mallissa on USB-C-portti. Avaa suojus (6) ja liitä yhteensopiva USB-laite. USB-lataus tapahtuu vasta akun latauksen päätyttyä tai jos akkua ei ladata.

Minkälaisia akkuja voin ladata tällä laturilla?

Metabo-laturit on suunniteltu alkuperäisille Metabo- ja CAS Li-Ion -akuille, 12 V - 36 V, 1,3 Ah - 10 Ah. ASC 55 -malli hyväksyy myös NiCd 12 V 1,7 Ah akut. Älä koskaan yritä ladata ei-ladattavia paristoja.

Laturi ylikuumenee, mitä tehdä?

Jos varoitusmerkkivalo vilkkuu ja lataustilan merkkivalo (5) on sammunut, laturi on liian kuuma. Irrota se verkosta ja anna jäähtyä. Varmista, että tuuletusaukot ovat vapaat ja pidä vähintään 5 cm etäisyys laturin ympärillä.

Voinko jättää akun laturiin latauksen jälkeen?

Kyllä. Laturi vaihtaa automaattisesti huoltotilaan, kun akku on täynnä. Akku pysyy toimintakunnossa ilman ylilatauksen riskiä.

Missä voin korjauttaa Metabo-laturini?

Korjaukset saa tehdä vain valtuutettu asiantuntija. Ota yhteyttä Metabo-edustajaasi tai käy www.metabo.com -sivustolla huolto-osoitteita varten.

Miten hävittää laturi ja akku käyttöiän päätyttyä?

Älä hävitä niitä kotitalousjätteenä. WEEE-direktiivin mukaisesti palauta käytetyt sähkölaitteet keräyspisteeseen. Pakkaukset on lajiteltava paikallisten määräysten mukaisesti.

Miksi varoitusmerkkivalo vilkkuu, kun asetan akun paikalleen?

Tämä voi tarkoittaa viallista tai väärin asetettua akkua. Poista akku ja tarkista, että se on työnnetty kokonaan liukukoteloon (2). Jos ongelma jatkuu, akku on todennäköisesti käyttökelvoton ja se on vaihdettava.

KÄYTTÖOHJE SSD 18 LTX 200 METABO

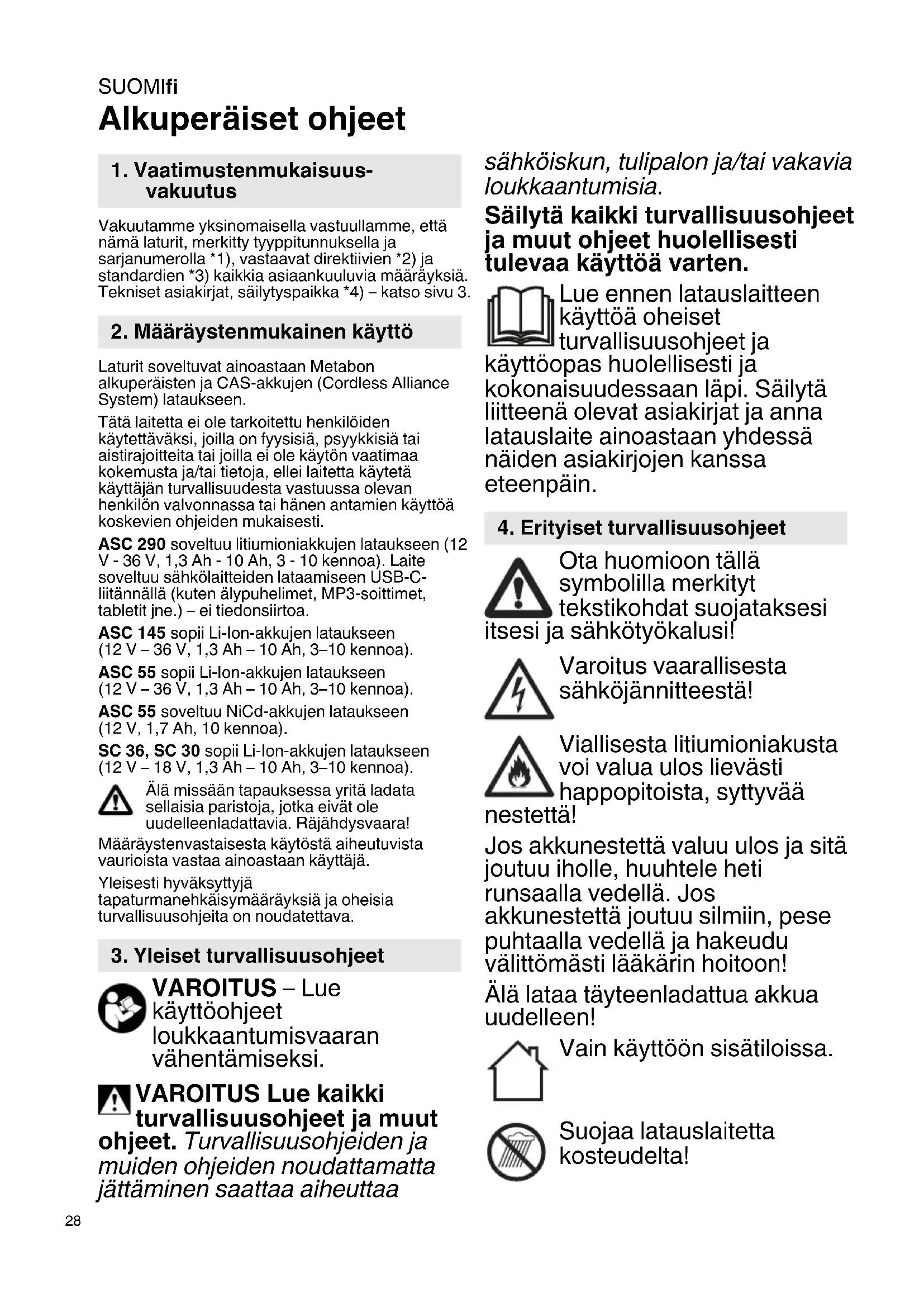

fi Alkuperäiset ohjeet 28

uk Opiirihalha iHctpyka3 eKcnnyataa 52

cs Puvodni navod k pouzivani 56

1. Vaatimustemmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme, että namä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuulvia märäyksiä. Tekniset asiakirjat, sailytytspaikka *4)- katso sivu 3.

2. Määräystenmukainen käytto

Laturit soveltuvat ainoastaan Metabon alkuperäisten ja CAS-akkujen (Cordless Alliance System) lataukseen.

Tata laitetta ei ole tarkoitettu henkilöiden käytettaväksi, joilla on fyxisiä, psyykkisä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, ellei laitetta käytetä käytäjan turvallisuudesta vastuussa olevan henkilön valvonnassa tai hänen antamien käyttoa koskevien ohjeiden mukaisesti.

ASC 290 soveltuu litiumioniakkujen lataukseen (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 kennoa). Laite soveltuu sahkolaitteiden lataamiseen USB-C-litannallä (kuten alypuhelimet, MP3-soittimet, tabletit jne.) - ei tiedonsiirtoa.

ASC 145 sopi Li-lon-akkujen lataukseen (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 kennoa).

ASC 55 sopii Li-Ion-akkujen lataukseen (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 kennoa).

ASC 55 soveltuu NiCd-akkujen lataukseen (12 V, 1,7 Ah, 10 kennoa).

SC 36, SC 30 sophii Li-Ion-akkujen lataukseen (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 kennoa).

Alä missän tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Rajahdysvaara!

Maaraystenvastaisesta kaytosta aiheutuvista vauroiasta vastaa ainoastaan kayttaj.

Yleisesti hyväksyttyä
tapaturmanehkaisymääräyksiä ja oheisia
turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS - Lue

käyttoohjeet
loukkaantumisvaaran
vähentämiseksi.

VAROITUS Lue kaikki

turvallisuusohjeet ja muut

ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jattaminen saattaa aiheuttaa

sahköiskun, tulipalon ja/taivakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käytöä varten.

Lue ennen latauslaitteen käyttoa oheiset turvallisuusohjeet ja

käytöopas huolellisesti ja kokonaisuudessaan lapi. Säilytä liitteena olevat asiakirjat ja anna latauslaite ainoastaan yhdessänäden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä
symbolilla merkityt
tekstikohdat suojataksesi
a sahkötyokalusi!

itsesi ja sahkötyokalusi!

Varoitus vaarallisesta sahköjannitteestä!

Vialisesta litiumioniakustavoi valua ulos lievastihappopitoista, syttyvaa

nestetta!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu valittömästi laakärin hoitoon!
Alä lataa tayteenladattua akkua uudelleen!

Vain käyttoön sisatiloissa.

Suojaa latauslaitetta
kosteudelta!

Alä missän tapauksessa annalasten kayttäa laitetta.

Huolehdi siitta, etta lapset eivat paase leikkimään laitteella.

Alä päästa lapsia latauslaitteen tai työskentelyalueen lahelle!

Säilytä latauslaitettasi siten, etta
lapset eivät pääse siihen käsiksi!
Irrota latauslaite heti
verkkopistokkeesta, jos savua tai
liekkejä esiintyy!

Älä laita mitään esineitä
latauslaitteen tuuletusrakoihin -sähköiskun tai oikosulun vaara!
Älä kaytä viallisia akkuja!

Alä lataa akkuja AIR COOLED -latureilla tiloissa, joissa on korkea metallipölypitoisuus.

ASC 290: Käytä vain alkuperäistä Metabon verkkokaapelia.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Akku (ei sisäly toimitukseen)
2 Latausaukko
3 Toiminnan merkkivalo
4 Varoitusvalo
5 Lataustilan osoitin *
6 USB-suojus
7 USB-C-liitäntä*
8 LED-valo (USB-C-liitannassä syöttjännite) *

• mallin mukaan

6. Kayttoönotto

Vertaa ennen käyttoönottoa, etta typpikilvessä ilmoitettu verkkojannite ja verkkotaajuus vastaavat paikallisen sahköverkon arvoja.

Tämankaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa hairiöitä yksinkertaiselle vikavirtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, Jonka laukaisuvirta on enintaan 30mA

Varmista ennen latauslaitteen kayttoonottoa,
etta tuuletusaukot ovat vapaina.
Vahimmaisetyss muihin esineisiin vah.
5 cm!

6.1 Itsetesti

Asenna verkkopistoke verkkovirtaan.

Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat peratysten n. 1 sekunnin ajan, integroitu tuuletin kay n. 5 sekunnin ajan.

7. Kaytto

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti lataausaukkoon (2).

Toiminnan merkkivalo (3) vilkuu.

Ohje: Kun haluat nahda Li-lon-akkujen varaustilan, ota ensin akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Säilytyslataus

Kun lataus on paattynyt, latauslaite kytketyt y automaattisesti yllapitolataukselle.

Akku voidaan jattaa latauslaitteeseen, jolloin se on aina kayttovalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

7.3 Vain ASC 290: USB-laitteen Iataus

Liitta vain sellaisia USB-laitteita, jotka ovat USB-standardin kanssa yhteensopivia. Jos laitetta kaytetaan yhteensopimattomien laitteiden kanssa, se voi aiheuttaa virhetoimintoja, vauroita ja loukkaantumisia.

Avaas suojus (6) ja liiä USB-laite sopivalla johdolla USB-C-liitantän (7). Laite latautuu.

USB-C-liitantaan (7) syotetaa an aoastaan jannite (LED-valo (8) palaa), kun akkua ei ladata.

Kun akku ja USB-laite ovat samanaikaisesti liitettyina, USB-lataus kaynnistyy automaattisesti akun latauksen jalkeen.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lampötila on 0^ ja 50^ valillä, lataus alkaa automaattisesti.

ASC 290: Varoitusvalo (4) palaa jatkuvasti ja lataustilan osoitin (5) vilkkuu: laturi kuuma, tai akku kylma tai kuuma, akkua ladataan vahennetyllä latausteholla.

8.2 Varoitusvalo (4) vilkkuu

SUOMlfi

• Akku viallinen. Ota akku valittomasti pois latauslaitteesta.
• Akkua ei ole työnnetty oikein lataausaukkoon (2). Katso luku 7.1.
• ASC 290: Varoitusvalo (4) vilkkuu ja lataustilan osoitin (5) on sammunut: akkua ei ladata, latauslaitteen lamptotila lian korkea.

9. Korjaus

Latauslaitteen korjaustoita saavat suorittaa ainoastaan sahköalan ammattilaiset!

Jos tamän laitteen verkkoliitäntäjohto vauroituu, valmistajan, valmistajan huoltopalvelun tai vastaavan valtuutetun henkilön on vaihdettava se vaaratilanteiden välttämiseksi.

Korjausta tarvitsevien Metabo-latauslaitteiden yhteydessä känny Metabo-edustajan puoleen. Katso osoitteet osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytösta poistettujen koneiden, pakkausten ja lisātarvikkeiden ymparistóystavallista havittamista ja kierratysta koskevia kansallisia märäryksiä.

Pakkaismateriaalit on havitettavpaikallisia maarayksià noudattaen niiden tunnisteiden mukaisesti. Lisatietao loytyy osoitteessa www.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Äla havitta sahkötyokaluja kotitalousjatteiden mukana! Sahko- ja elektroniikkaliteromua koskevan EU-direktivin

2012/19/EU ja sen kansallisen täytantöönpanon mukaan käytetyt sahkötyokalut on kerattäv erikseen ja toimitettava ympäristöa saastävän kierratykseen.

11. Tekniset tiedot

Katso sivua 3.

U = akun jannitealueet

C = akun kapasiteetti

Ic = latausvirta t = latausaika 1)

USB = jännite ja USB-C-liitännän maks. latausvirta

1) Esimerkinomaisesti valitun akun latausaika. Jaannoskapasiteetista ja akun lampotilasta märäryten todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lampötila ladattaessa: 0^ ... 40^ .

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.
