BRUKSANVISNING HR2022 MAKITA

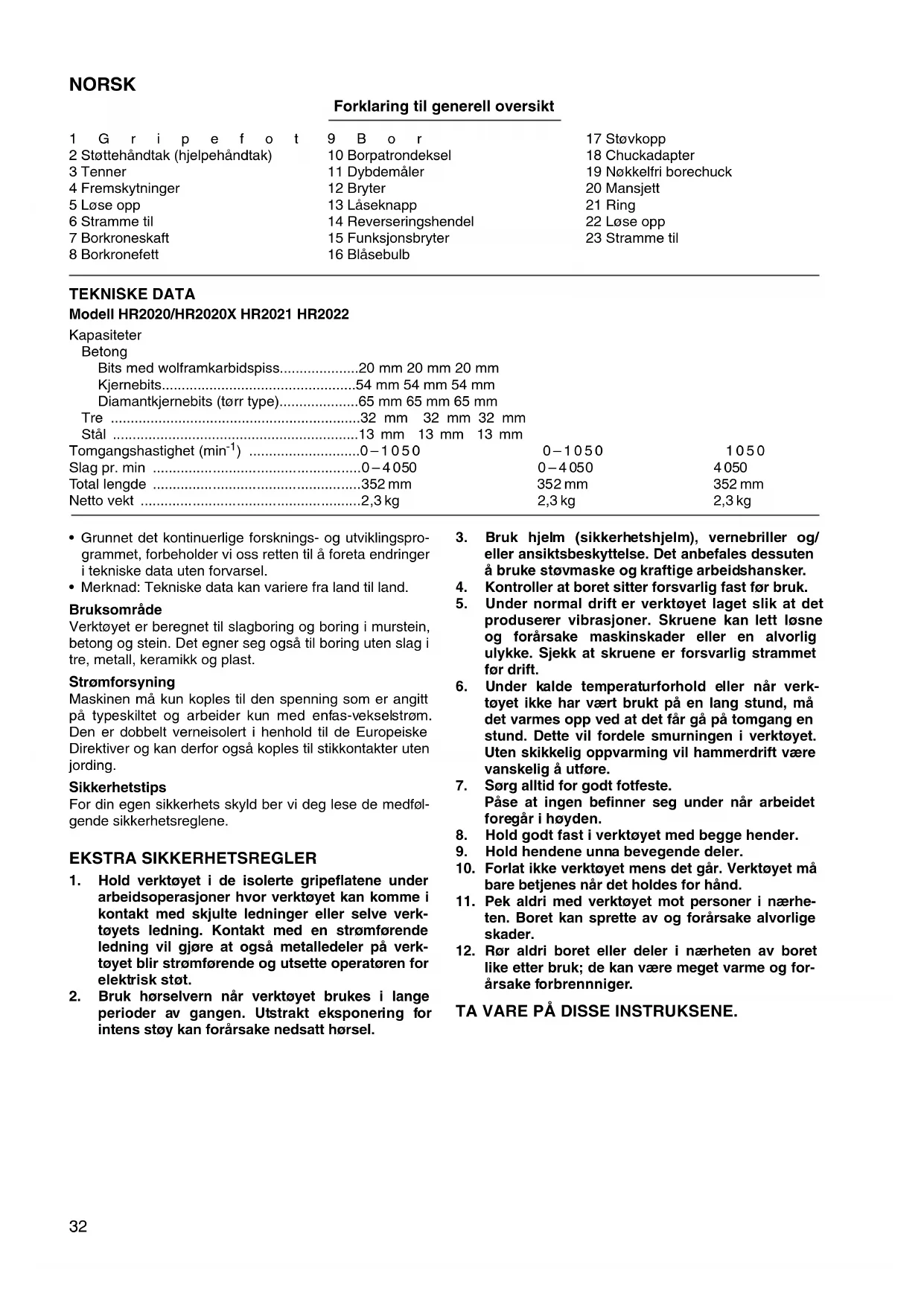

• Grunnet det kontinuerlige forsknings- og utviklingspro- grammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.

• Merknad: Tekniske data kan variere fra land til land. Bruksområde Verktøyet er beregnet til slagboring og boring i murstein, betong og stein. Det egner seg også til boring uten slag i tre, metall, keramikk og plast. Strømforsyning Maskinen må kun koples til den spenning som er angitt på typeskiltet og arbeider kun med enfas-vekselstrøm. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor også koples til stikkontakter uten jording. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medføl- gende sikkerhetsreglene. EKSTRA SIKKERHETSREGLER

1. Hold verktøyet i de isolerte gripeflatene under

arbeidsoperasjoner hvor verktøyet kan komme i kontakt med skjulte ledninger eller selve verk- tøyets ledning. Kontakt med en strømførende ledning vil gjøre at også metalledeler på verk- tøyet blir strømførende og utsette operatøren for elektrisk støt.

2. Bruk hørselvern når verktøyet brukes i lange

perioder av gangen. Utstrakt eksponering for intens støy kan forårsake nedsatt hørsel.

3. Bruk hjelm (sikkerhetshjelm), vernebriller og/

eller ansiktsbeskyttelse. Det anbefales dessuten å bruke støvmaske og kraftige arbeidshansker.

4. Kontroller at boret sitter forsvarlig fast før bruk.

5. Under normal drift er verktøyet laget slik at det

produserer vibrasjoner. Skruene kan lett løsne og forårsake maskinskader eller en alvorlig ulykke. Sjekk at skruene er forsvarlig strammet før drift.

6. Under kalde temperaturforhold eller når verk-

tøyet ikke har vært brukt på en lang stund, må det varmes opp ved at det får gå på tomgang en stund. Dette vil fordele smurningen i verktøyet. Uten skikkelig oppvarming vil hammerdrift være vanskelig å utføre.

7. Sørg alltid for godt fotfeste.

Påse at ingen befinner seg under når arbeidet foregår i høyden.

bare betjenes når det holdes for hånd.

11. Pek aldri med verktøyet mot personer i nærhe-

ten. Boret kan sprette av og forårsake alvorlige skader.

12. Rør aldri boret eller deler i nærheten av boret

BRUKSANVISNINGER Sidegreep (støttehåndtak) (Fig. 1) Benytt alltid støttehåndtaket for en trygg arbeidsgjennom- føring. Monter støttehåndtaket på en slik måte at tennene på håndtaket passer inn mellom fremskytningene på maskinløpet. Stram deretter til håndtaket ved å dreie det med urviseren til den posisjon som ønskes. Håndtaket kan dreies 360° grader for således å kunne sikres i enhver posisjon. Montering og fjerning av bor NB! Sørg for at bryteren er slått av og at ledningen et tatt ut av kontakten før montering eller fjerning av boret. Rengjør borkroneskaftet og påfør borkronefett før borkro- nen monteres. (Fig. 2) Sett borkronen inn i maskinen. Vri borkronen og trykk den inn helt til den er fastkoplet. (Fig. 3) Etter montering, sørg alltid for å kontrollere at borkronen holdes forsvarlig på plass ved å forsøke å dra den ut. For å demontere borkronen, dra borpatrondekselet helt ned og dra borkronen ut. (Fig. 4) Dybdemåler (Fig. 5) Dybdemåleren er fordelaktig når man vil bore en rekke hull med lik dybde. Løs opp støttehåndtaket og sett dyb- demåleren inn i hullet på dette håndtaket. Juster dybde- måleren til ønsket dybde er nådd og stram til støttehåndtaket. MERKNAD: Dybdemåleren kan ikke benyttes i en posisjon der den støter mot girhuset. Bryter (Fig. 6) NB! Før De setter i støpselet i stikkontakten, kontroller alltid at bryterne fungerer slik de skal og går tilbake i “AV” stilling når de frigjøres. Gjelder HR2020, HR2020X og HR2021 For å starte maskinen, trekk simpelthen i bryteren. Mas- kinens hastighet økes ved å øke trykket på bryteren. Slipp bryteren for å stanse. For uavbrutt drift, trekk i bry- teren og trykk deretter inn låseknappen. For å stanse maskinen med låseknappen inne, trekk bryteren helt inn og deretter slipp den. Gjelder HR2022 For å starte maskinen, trekk simpelthen i bryteren. Slipp bryteren for å stanse. For uavbrutt drift, trekk i bryteren og trykk deretter inn låseknappen. For å stanse maski- nen med låseknappen inne, trekk bryteren helt inn og deretter slipp den. Reverseringsbryter (Fig. 7) Gjelder HR2020 og HR2020X Verktøyet er utstyrt med en reverseringsbryter som kan endre rotasjonsretningen. Flytt reverseringsbryteren mot A-siden for medurs rotasjon eller mot B-siden for moturs rotasjon. NB!

• Kontroller alltid rotasjonsretningen før driftsstart.

• Benytt reverseringsbryteren bare etter at maskinen har stanset fullstendig opp. Å endre rotasjonsretningen før maskinen har stoppet kan skade maskinen.

• Når verktøyet brukes i moturs rotasjon, trykkes bryte- ren bare halvt inn og verktøyet vil gå med halv hastig- het. Det er ikke mulig å trykke inn låseknappen når verktøyet brukes i moturs rotasjon. Velge funksjon (Fig. 8) Dette verktøyet er utstyrt med en funksjonsbryter. Velg den modusen som passer best til det arbeidet som skal gjøres. For kun rotasjon, dreies knappen slik at pilen på bryteren peker mot

-symbolet på verktøyskroppen. For rotasjon med hammerslag, dreies bryteren slik at pilen peker mot

• Bryteren må alltid dreies helt mot det modussymbolet som ønskes. Hvis verktøyet brukes med bryteren halv- veis mellom modussymbolene, kan verktøyet gå i styk- ker.

• Bruk knotten etter at verktøyet har stanset helt å gå. Motorvern Verktøyets motorvern vil aktiveres ved overbelastning og automatisk stanse verktøyet. Når dette skjer vil boret slutte å rotere. NB!

• Så snart motorvernet aktiveres må bryteren slippes. Dette vil motvirke skade på verktøyet.

• Hullsager kan ikke brukes i dette verktøyet idet disse lett kan kile seg fast i hullet. Dette vil igjen forårsake at motorvernet aktiveres for ofte. Hammerboring Plasser boret på ønskede stad der hullet skal lages og trykk på bryteren. Øv ikke makt på verktøyet. Et lett trykk gir det beste resultatet. Hold verktøyet på plass og pass på at det ikke glir vekk fra hullet. Det må ikke legges mer trykk på verktøyet når hullet blir tilstoppet med spon og flis. Istedet bør du la verktøyet gå på tomgang og så fjerne boret delvis fra hullet. Gjør dette flere ganger til hullet er fritt for spon. Deretter fortsetter du som vanlig. NB! Det oppstår en voldsom og brå vridningskraft på verktøy/ borspiss ved gjennomboringen hvis hullet er tilstoppet med spon og lignende, eller når boret treffer armerings- stenger i betongen. Bruk alltid støttehåndtaket (hjelpe- håndtaket) og hold verktøyet godt fast i begge støttehåndtakene og bryterhåndtaket under boringen. Hvis dette ikke gjøres kan det føre til at du mister kontrol- len over verktøyet med alvorlige legemsskader til følge.34 Smøring av bortangen Før boring bør man smøre bortangen med litt fett for å oppnå smidige slag mot boret samt øke borets levetid (ca. 0,5–1g) Blåsebulb (Fig. 9) Bruk blåsebulben til rengjøring av hullet. Støvkopp (Fig. 10) Bruk støvkoppen for å hindre at støv spruter omkring og på brukeren når arbeidet foregår over hodet. Fest støv- koppen til boret som vist i fig. 10. Støvkoppen kan mon- teres på følgende borbitsstørrelser. Boring i tre eller metall (Fig. 11 og 12) Bruk det ekstra tilgjengelige borechuck-utstyret (standard tilbehør til Modell HR2020X). Se “Montering og demonte- ring av bor” som er beskrevet på foregående side når utstyret skal monteres. Hold ringen fast og drei mansjetten moturs for å åpne chuckklørne. Sett boret inn i chucken så langt det kan gå. Hold ringen godt fast og drei mansjetten medurs for å strammen chucken. Boret demonteres ved å holde ringen fast og dreie man- sjetten moturs. Still funksjonsknappen inn på “bare rota- sjon”. Det kan bores opptil 13 mm diameter i metall og opptil 32 mm i tre. NB!

• “Rotasjon med hammerslag” må aldri brukes når borechuck-montasjen er montert på verktøyet. Borechuck-montasjen kan ødelegges. Borechucken an dessuten sprette av når verktøyet set- tes i revers. (For HR2020 og HR2020X)

• For stort trykk på maskinen betyr ikke at arbeidet går raskere. Unødig trykk vil bare medvirke til at borspissen ødelegges, jobben tar lengre tid og at motoren belas- tes.

• Det oppstår et voldsomt trykk på maskinen/boret idet gjennomboringen skjer. Hold godt fast i maskinen og utvis stor forsiktighet når den begynner å gå igjennom arbeidsemnet.

• Et bor som har satt seg fast løsnes ved å sette bryteren i revers for å bakke ut. Maskinen kan imidlertid lett smette med mindre den holdes godt fast før den slås på.

• Små arbeidsemner må alltid festes i en skrustikke eller lignende.

• Når det utføres arbeid med diamantkjernebits, må skif- tehendelen alltid stilles i

• Bærekoffert av plast

• Diamantkernebor (tør type)

Støy og vibrasjon De vanlige A-belastede støynivå er lydtrykksnivå: 87 dB (A) lydstyrkenivå: 100 dB (A) – Benytt hørselvern. – Den vanlig belastede effektiv-verdi for akselerasjon er 8,0 m/s
