GEBRUIKSAANWIJZING HR2022 MAKITA

Boorhamer Gebruiksaanwijzing

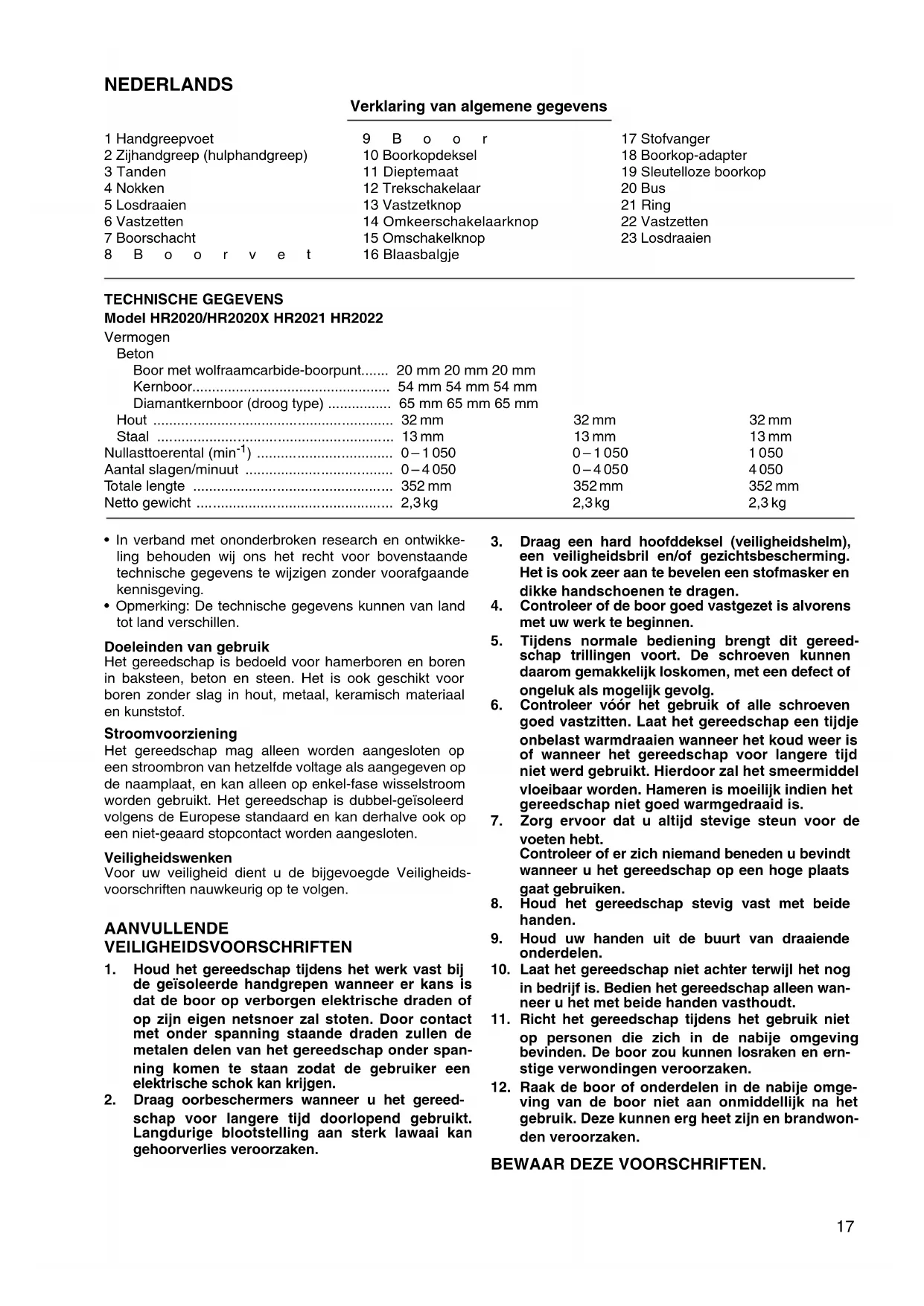

• In verband met ononderbroken research en ontwikke- ling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

• Opmerking: De technische gegevens kunnen van land tot land verschillen. Doeleinden van gebruik Het gereedschap is bedoeld voor hamerboren en boren in baksteen, beton en steen. Het is ook geschikt voor boren zonder slag in hout, metaal, keramisch materiaal en kunststof. Stroomvoorziening Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geïsoleerd volgens de Europese standaard en kan derhalve ook op een niet-geaard stopcontact worden aangesloten. Veiligheidswenken Voor uw veiligheid dient u de bijgevoegde Veiligheids- voorschriften nauwkeurig op te volgen. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1. Houd het gereedschap tijdens het werk vast bij

de geïsoleerde handgrepen wanneer er kans is dat de boor op verborgen elektrische draden of op zijn eigen netsnoer zal stoten. Door contact met onder spanning staande draden zullen de metalen delen van het gereedschap onder span- ning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

2. Draag oorbeschermers wanneer u het gereed-

schap voor langere tijd doorlopend gebruikt. Langdurige blootstelling aan sterk lawaai kan gehoorverlies veroorzaken.

3. Draag een hard hoofddeksel (veiligheidshelm),

een veiligheidsbril en/of gezichtsbescherming. Het is ook zeer aan te bevelen een stofmasker en dikke handschoenen te dragen.

4. Controleer of de boor goed vastgezet is alvorens

met uw werk te beginnen.

5. Tijdens normale bediening brengt dit gereed-

schap trillingen voort. De schroeven kunnen daarom gemakkelijk loskomen, met een defect of ongeluk als mogelijk gevolg.

6. Controleer vóór het gebruik of alle schroeven

goed vastzitten. Laat het gereedschap een tijdje onbelast warmdraaien wanneer het koud weer is of wanneer het gereedschap voor langere tijd niet werd gebruikt. Hierdoor zal het smeermiddel vloeibaar worden. Hameren is moeilijk indien het gereedschap niet goed warmgedraaid is.

7. Zorg ervoor dat u altijd stevige steun voor de

voeten hebt. Controleer of er zich niemand beneden u bevindt wanneer u het gereedschap op een hoge plaats gaat gebruiken.

8. Houd het gereedschap stevig vast met beide

9. Houd uw handen uit de buurt van draaiende

10. Laat het gereedschap niet achter terwijl het nog

in bedrijf is. Bedien het gereedschap alleen wan- neer u het met beide handen vasthoudt.

11. Richt het gereedschap tijdens het gebruik niet

op personen die zich in de nabije omgeving bevinden. De boor zou kunnen losraken en ern- stige verwondingen veroorzaken.

12. Raak de boor of onderdelen in de nabije omge-

ving van de boor niet aan onmiddellijk na het gebruik. Deze kunnen erg heet zijn en brandwon- den veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.18

BEDIENINGSVOORSCHRIFTEN Zijhandgreep (hulphandgreep) (Fig. 1) Gebruik altijd de zijhandgreep om een veilige bediening te verzekeren. Installeer de zijhandgreep zodanig dat de tanden op de greep tussen de nokken op het huis van de machine komen te zitten. Zet dan de handgreep vast door deze in de gewenste positie naar rechts te draaien. De handgreep kan 360° worden verdraaid zodat u deze in elke gewenste positie kunt vastzetten. Aanbrengen of verwijderen van de boor LET OP: Controleer altijd of het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens de boor aan te brengen of te verwijderen. Reinig de boorschacht en smeer er boorvet op alvorens de boor te installeren. (Fig. 2) Steek de boor in de machine. Draai de boor en duw deze naar binnen tot zij vergrendelt. (Fig. 3) Nadat de boor is geïnstalleerd, moet u altijd controleren of de boor goed vastzit door te proberen hem eruit te trekken. Om de boor te verwijderen, trekt u het boorkopdeksel helemaal omlaag en dan trekt u de boor eruit. (Fig. 4) Diepteaanslag (Fig. 5) De diepteaanslag is handig voor het boren van gaten van gelijke diepte. Maak de zijhandgreep los en steek de diepteaanslag in het gat in de zijhandgreep. Stel de diep- teaanslag af op de gewenste diepte en zet de zijhand- greep vast. OPMERKING: De diepteaanslag kan niet worden gebruikt in de positie waarbij deze tegen het tandwielhuis aanstoot. Werking van de trekschakelaar (Fig. 6) LET OP: Alvorens de machine op een stopcontact aan te sluiten, moet u altijd controleren of de trekschakelaar juist werkt en bij het loslaten naar de “OFF” positie terugkeert. Voor HR2020, HR2020X en HR2021 Om de machine te starten, drukt u gewoon de trekscha- kelaar in. Hoe dieper de trekschakelaar wordt ingedrukt, hoe sneller de machine draait. Om de machine uit te schakelen, de trekschakelaar loslaten. Voor continuë werking, drukt u de trekschakelaar in en dan drukt u de vastzetknop in. Om de machine vanuit deze vergren- delde stand te stoppen, de trekschakelaar volledig indrukken en deze dan loslaten. Voor HR2022 Om de machine te starten, drukt u gewoon de trekschake- laar in. Om de machine uit te schakelen, de trekschake- laar loslaten. Voor continuë werking, drukt u de trekschakelaar in en dan drukt u de vastzetknop in. Om de machine vanuit deze vergrendelde stand te stoppen, de trekschakelaar volledig indrukken en deze dan loslaten. Werking van de omkeerschakelaar (Fig. 7) Voor HR2020 en HR2020X Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Schuif de omkeerscha- kelaar naar kant A voor rechtse draairichting of naar kant B voor linkse draairichting. LET OP:

• Controleer altijd de draairichting alvorens de machine te gebruiken.

• Gebruik de omkeerschakelaar alleen nadat de machine volledig tot stilstand is gekomen. Indien u de draairich- ting verandert voordat de machine is gestopt, kan de machine beschadigd raken.

• Wanneer u het gereedschap in linkse draairichting gebruikt, kan de trekschakelaar alleen tot halverwege worden ingedrukt en draait het gereedschap op halve snelheid. Voor linkse draairichting kunt u de vergren- delknop niet indrukken. Kiezen van de bedieningsfunctie (Fig. 8) Dit gereedschap heeft een omschakelknop. Gebruik deze knop voor het kiezen van een van de twee bedie- ningsfuncties die geschikt is voor uw werk. Voor roteren alleen, draai de knop zodanig dat het pijltje op de knop naar het

symbool op het lichaam van het gereed- schap wijst. Voor roteren met hameren, draai de knop zodanig dat het pijltje op de knop naar het

symbool op het lichaam van het gereedschap wijst. LET OP:

• Zet de knop altijd volledig op het gewenste symbool. Indien u het gereedschap gebruikt met de knop halver- wege tussen de twee symbolen geplaatst, kan het gereedschap beschadigd raken.

• Gebruik de knop pas nadat het gereedschap tot volle- dige stilstand is gekomen. Koppelbegrenzer De koppelbegrenzer treedt in werking wanneer de motor een bepaald koppel bereikt. De motor wordt dan ontkop- peld van de uitgangsas. Wanneer dit gebeurt, zal de boor ophouden met draaien. LET OP:

• Schakel het gereedschap onmiddellijk uit wanneer de koppelbegrenzer in werking treedt. Hierdoor helpt u vroegtijdige slijtage van het gereedschap voorkomen.

• Gatenzagen kunnen met dit gereedschap niet worden gebruikt. Deze lopen of klemmen gemakkelijk vast in het boorgat, zodat de koppelbegrenzer te vaak in wer- king zal worden gesteld.19 Hamerend of kloppend boren Plaats de punt van de boor op de gewenste plaats waar geboord moet worden, en druk vervolgens de schakelaar in. Forceer het gereedschap niet. Een lichte druk geeft de beste resultaten. Houd het gereedschap stevig vast en zorg dat het niet uitglijdt. Oefen geen grotere druk uit wanneer het boorgat ver- stopt raakt met schilfertjes of metaaldeeltjes. Laat in zo’n geval het gereedschap onbelast lopen en verwijder de boor gedeeltelijk uit het boorgat. Wanneer dit verschil- lende keren wordt herhaald, zal het boorgat schoon wor- den en kunt u normaal verder boren. LET OP: Op het moment dat een gat wordt geboord, of wanneer het boorgat verstopt raakt met schilfertjes en metaaldeel- tjes, of wanneer de machine op versterkingsstaven in gewapend beton stoot, wordt er plotseling een enorme wringingskracht op de machine/boor uitgeoefend. Gebruik daarom altijd de zijhandgreep (hulphandgreep) en houd de machine tijdens het gebruik stevig vast bij zowel de zijhandgreep als de hoofdhandgreep. Indien u dit verzuimt, kunt u de controle over de machine verlie- zen en mogelijk zware verwondingen oplopen. Invetten van de boor Voordat u de boor aanbrengt, smeer een beetje vet (ca. 0,5 tot 1,0 gram) op de kop van de boorschacht. Met een ingevette boorkop zal het gereedschap beter werken en langer meegaan. Blaasbalgje (Fig. 9) Gebruik het blaasbalgje om het gat schoon te maken. Stofvanger (Fig. 10) Gebruik de stofvanger om te voorkomen dat stof op de machine en op uzelf terechtkomt wanneer u boven uw hoofd boort. Bevestig de stofvanger aan de boor, zoals getoond in Fig. 10. De diameter van de boren waaraan de stofvanger kan worden bevestigd, is als volgt. Boren in hout of metaal (Fig. 11

12) Gebruik de los verkrijgbare boorkopmontage (standaard accessoire voor Model HR2020X). Om deze te installe- ren, zie “Aanbrengen of verwijderen van de boor” op de vorige pagina. Houd de ring op zijn plaats en draai de bus naar links om de boorkopklauwen te openen. Duw de boor zo ver mogelijk in de boorkop. Houd de ring goed vast en draai de bus naar rechts om de boorkop vast te zetten. Om de boor te verwijderen, houdt u de ring op zijn plaats en draait u de bus naar links. Zet de omschakelknop op “alleen roteren”. U kunt boren tot een diameter van maxi- maal 13 mm in metaal en een diameter van maximaal 32 mm in hout. LET OP:

• Gebruik nooit “roteren met hameren” wanneer de boor- kop op het gereedschap is gemonteerd. De boorkop kan hierdoor namelijk beschadigd raken. Bovendien zal de boorkop loskomen wanneer de draai- richting van het gereedschap wordt omgekeerd. (voor HR2020 en HR2020X)

• Door teveel druk op het gereedschap uit te oefenen verloopt het boren niet sneller. Integendeel, teveel druk op het gereedschap zal alleen maar de boor beschadi- gen, de prestatie van het gereedschap verminderen en de gebruiksduur verkorten.

• Er ontstaan enorme spanningen op het ogenblik dat de boor uit het gat tevoorschijn komt. Houd derhalve het gereedschap stevig vast en wees op uw hoede.

• Wanneer de boor klemraakt, keert u met de omkeer- schakelaar de draairichting om, om de boor uit het gat te krijgen. Pas echter op en houd het gereedschap ste- vig vast, aangezien het anders uit het gat weg kan schieten.

• Kleine werstukken dient u altijd eerst vast te zetten met een klemschroef of iets dergelijks.

• Wanneer u gaat boren met de diamantkernboor, moet u de keuzehendel altijd op de “

• Hulpstuk voor stofafscheiding

• Diamantkernboor (droog type)

Geluidsniveau en trilling De typische A-gewogen geluidsniveau’s zijn geluidsdrukniveau: 87 dB (A) geluidsenergie-niveau: 100 dB (A) – Draag oorbeschermers. – De typische gewogen effectieve versnellingswaarde is 8,0 m/s
