BEDIENUNGSANLEITUNG HR2022 MAKITA

Bohrhammer Betriebsanleitung

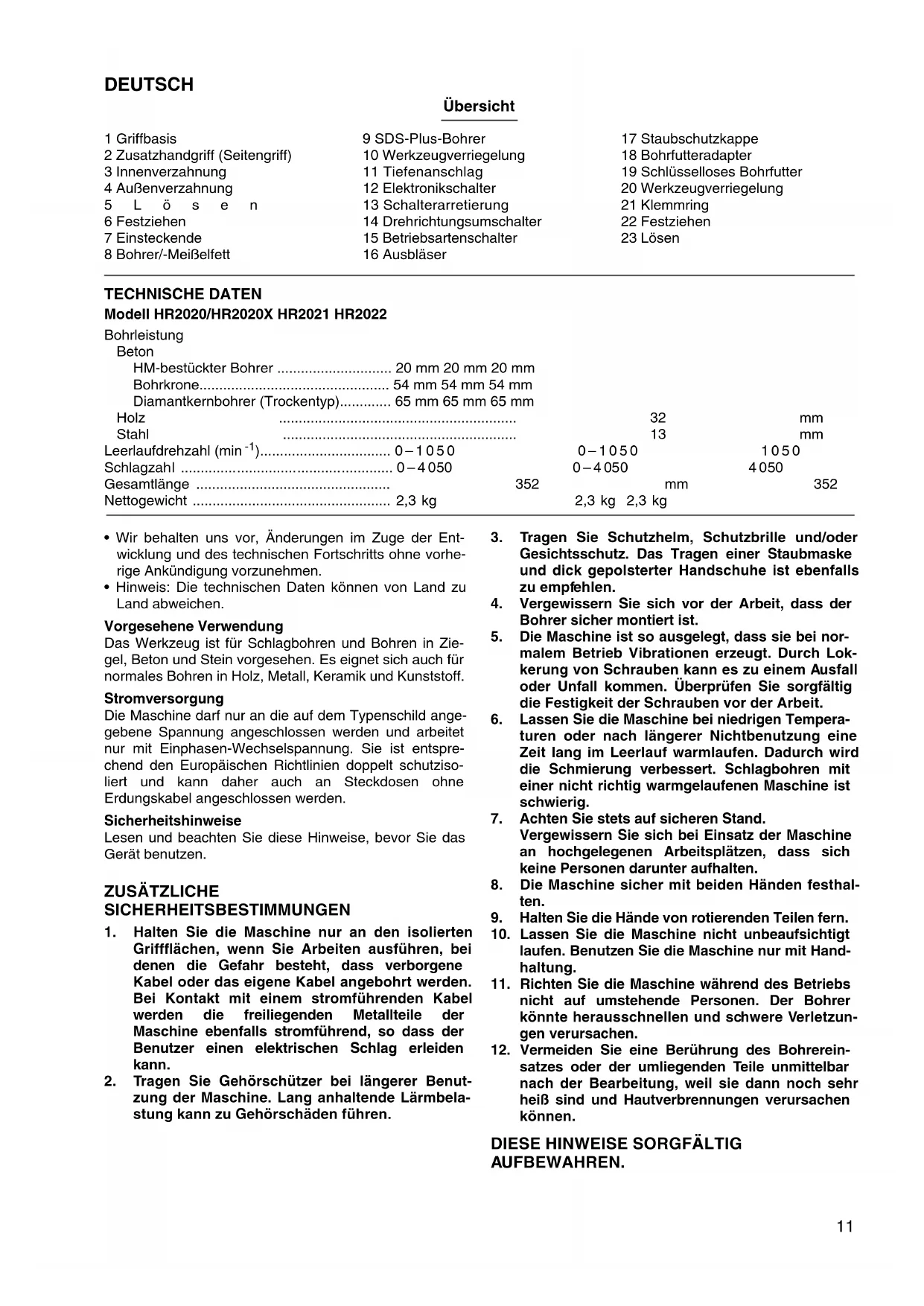

• Wir behalten uns vor, Änderungen im Zuge der Ent- wicklung und des technischen Fortschritts ohne vorhe- rige Ankündigung vorzunehmen.

• Hinweis: Die technischen Daten können von Land zu Land abweichen. Vorgesehene Verwendung Das Werkzeug ist für Schlagbohren und Bohren in Zie- gel, Beton und Stein vorgesehen. Es eignet sich auch für normales Bohren in Holz, Metall, Keramik und Kunststoff. Stromversorgung Die Maschine darf nur an die auf dem Typenschild ange- gebene Spannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entspre- chend den Europäischen Richtlinien doppelt schutziso- liert und kann daher auch an Steckdosen ohne Erdungskabel angeschlossen werden. Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN

1. Halten Sie die Maschine nur an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel angebohrt werden. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile der Maschine ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Tragen Sie Gehörschützer bei längerer Benut-

zung der Maschine. Lang anhaltende Lärmbela- stung kann zu Gehörschäden führen.

3. Tragen Sie Schutzhelm, Schutzbrille und/oder

Gesichtsschutz. Das Tragen einer Staubmaske und dick gepolsterter Handschuhe ist ebenfalls zu empfehlen.

4. Vergewissern Sie sich vor der Arbeit, dass der

Bohrer sicher montiert ist.

5. Die Maschine ist so ausgelegt, dass sie bei nor-

malem Betrieb Vibrationen erzeugt. Durch Lok- kerung von Schrauben kann es zu einem Ausfall oder Unfall kommen. Überprüfen Sie sorgfältig die Festigkeit der Schrauben vor der Arbeit.

6. Lassen Sie die Maschine bei niedrigen Tempera-

turen oder nach längerer Nichtbenutzung eine Zeit lang im Leerlauf warmlaufen. Dadurch wird die Schmierung verbessert. Schlagbohren mit einer nicht richtig warmgelaufenen Maschine ist schwierig.

7. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

8. Die Maschine sicher mit beiden Händen festhal-

9. Halten Sie die Hände von rotierenden Teilen fern.

10. Lassen Sie die Maschine nicht unbeaufsichtigt

laufen. Benutzen Sie die Maschine nur mit Hand- haltung.

11. Richten Sie die Maschine während des Betriebs

nicht auf umstehende Personen. Der Bohrer könnte herausschnellen und schwere Verletzun- gen verursachen.

12. Vermeiden Sie eine Berührung des Bohrerein-

satzes oder der umliegenden Teile unmittelbar nach der Bearbeitung, weil sie dann noch sehr heiß sind und Hautverbrennungen verursachen können.

DIESE HINWEISE SORGFÄLTIG

AUFBEWAHREN.12 BEDIENUNGSHINWEISE Seitengriff (Zusatzgriff) (Abb. 1) Den Griff in der gewünschten Arbeitsposition mit der Innenverzahnung auf die Außenverzahnung des Maschi- nengehäuses stecken und durch Rechtsdrehung des Griffstücks festziehen. Der Zusatzhandgriff kann um 360° geschwenkt und in jeder beliebigen Stellung arre- tiert werden. Montage bzw. Demontage von Einsatzwerkzeugen VORSICHT: Vergewissern Sie sich vor der Montage bzw. Demontage eines Einsatzwerkzeuges grundsätzlich, daß die Maschine abgeschaltet und der Netzstecker gezogen ist. Den Bohrerschaft vor der Montage des Bohrers reinigen und mit dem mitgelieferten Bohrer-/Meißelfett schmieren. (Abb. 2) Einsatzwerkzeug drehend in die Werkzeugaufnahme einführen und einschieben, bis es einrastet. (Abb. 3) Prüfen Sie nach jedem Montagevorgang den sicheren Sitz des Einsatzwerkzeugs durch Zugversuch. Zur Demontage des Einsatzwerkzeugs die Werkzeugver- riegelung bis zum Anschlag in Richtung Maschinenge- häuse ziehen und das Einsatzwerkzeug entnehmen. (Abb. 4) Bohrtiefenbegrenzung (Abb. 5) Die Bohrtiefe kann über den Tiefenanschlag eingestellt werden. Dazu lösen Sie den Zusatzhandgriff und führen den Tiefenanschlag in die Bohrung des Zusatzhandgrif- fes ein. Stellen Sie den Tiefenanschlag auf die gewünschte Bohrtiefe und ziehen anschließend den Zusatzhandgriff wieder fest. HINWEIS: Bei Positionierung des Tiefenanschlags gegen das Getriebegehäuse kann dieser nicht verwendet werden. Schalterfunktion (Abb. 6) VORSICHT: Vor dem Anschließen der Maschine an das Stromnetz stets überprüfen, ob der Elektronikschalter ordnungsge- mäß funktioniert und beim Loslassen in die AUS- Stel- lung zurückkehrt. Für Modell HR2020, HR2020X und HR2021 Die Drehzahl erhöht sich durch verstärkte Druckaus- übung auf den Elektronikschalter. Zum Einschalten drük- ken Sie den Elektronikschalter. Zum Ausschalten lassen Sie den Schalter los. Für Dauerbetrieb drücken Sie den Elektronikschalter und gleichzeitig die Schalterarretie- rung. Zum Ausschalten des Dauerbetriebs den Elektro- nikschalter drücken und wieder loslassen. Für Modell HR2022 Die Drehzahl erhöht sich durch verstärkte Druckaus- übung auf den Elektronikschalter. Zum Ausschalten las- sen Sie den Schalter los. Für Dauerbetrieb drücken Sie den Elektronikschalter und gleichzeitig die Schalterarre- tierung. Zum Ausschalten des Dauerbetriebs den Elek- tronikschalter drücken und wieder loslassen. Drehrichtungsumschalter (Abb. 7) Für Modell HR2020 und HR2020X Dieses Werkzeug besitzt einen Drehrichtungsumschal- ter. Stellen Sie den Drehrichtungsumschalter auf die Stellung A für Rechtsdrehung oder auf die Stellung B für Linksdrehung. VORSICHT:

• Prüfen Sie stets die Drehrichtung, bevor Sie mit dem Bohren Beginnen.

• Wechseln Sie niemals die Drehrichtung, bevor der Motor zum Stillstand gekommem ist. Andernfalls kann die Maschine beschädigt werden.

• Wird das Werkzeug mit Linksdrehung betrieben, lässt sich der Ein-Aus-Schalter nur halb drücken, und das Werkzeug läuft nur mit halber Drehzahl. Bei Linksdre- hung lässt sich der Arretierknopf nicht hineindrücken. Wahl der Betriebsart (Abb. 8) Diese Maschine verfügt über einen Betriebsartenschal- ter, mit dem die jeweils gewünschte Betriebsart gewählt werden kann. Zum Drehbohren den Betriebsartenschal- ter mit dem Pfeil auf das Symbol

des Maschinenge- häuses drehen. Zum Hammerbohren den Betriebsartenschalter mit dem Pfeil auf das Symbol

des Maschinengehäuses drehen. VORSICHT:

• Den Betriebsartenschalter stets bis zum Anschlag auf das Symbol der gewünschten Betriebsart drehen. Durch den Betrieb in einer Zwischenstellung des Schalters kann die Maschine beschädigt werden.

• Betätigen Sie den Knopf erst, nachdem das Werkzeug völlig zum Stillstand gekommen ist. Drehmomentbegrenzung Die Rutschkupplung der Maschine begrenzt das Dreh- moment auf einen werkseitig eingestellten Maximalwert. Bei Auslösen trennt die Rutschkupplung den Antrieb von der Bohrspindel und das Einsatzwerkzeug kommt zum Stillstand. VORSICHT:

• Bei Auslösen der Rutschkupplung Maschine sofort abschalten, um frühzeitigen Verschleiß zu vermeiden.

• Lochsägen sind für den Einsatz in dieser Maschine nicht geeignet, da diese Einsatzwerkzeuge zu hohe Drehmomente abverlangen. Betrieb: Hammerbohren Den Bohrer erst an die gewünschte Position setzen und den Bohrvorgang dann durch Drücken des Elektronik- schalters beginnen. Das Gerät im rechten Winkel zur Werkstückoberfläche sicher führen, um ein Abrutschen des Bohrers zu verhin- dern. Während des Bohrbetriebs nur den erforderlichen Gegendruck halten, der unmittelbar der Schlagenergie des Gerätes entgegenwirkt. Sollte die Bohrmehlabfuhr (z. B. durch feuchtes Gestein) gestört sein, ziehen Sie den Bohrer aus der Bohrung heraus und entfernen Sie das Bohrmehl aus der Bohrung bzw. den Spiralnuten des Bohrers. VORSICHT: Beim Bohren in eisenbewehrtem Beton kann der Bohrer blockieren und so die Rutschkupplung der Maschine aus- lösen. Achten Sie daher auf sicheren Stand und benut- zen Sie immer den Seitengriff, um die hohen Rückdrehmomente aufzufangen.13 Schmierung der Einsatzwerkzeuge Den Aufnahmeschaft vor dem Einsetzen in das Gerät säubern und anschließend mit Bohrerfett schmieren (ca. 0,5 – 1,0 g). Dies gewährleistet eine einwandfreie Funktion der Werk- zeugaufnahme und einen minimalen Verschleiß des Auf- nahmeschaftes. Ausbläser (Abb. 9) Verwenden Sie den Ausbläser, um das Bohrloch von Spänen und Partikeln zu säubern. Staubschutzkappe (Abb. 10) Bei Überkopfarbeiten die Staubschutzkappe verwenden, um zu verhindern, daß Staub auf den Bedienenden und die Werkzeugaufnahme fällt. Die Staubschutzkappe, wie in Abb. 10 gezeigt, auf dem Bohrer befestigen. Die Staubschutzkappe kann für folgende Bohrergrößen ver- wendet werden. Bohren in Holz oder Metall (Abb. 11 und 12) Verwenden Sie den gesonderten Bohrfuttersatz (Stan- dardausstattung für Modell HR2020X). Nehmen Sie zur Montage auf den Abschnitt “Montage und Demontage des Bohrers” auf der vorhergehenden Seite Bezug. Halten Sie den Klemmring fest und drehen Sie die Werk- zeugverriegelung entgegen dem Uhrzeigersinn, um die Bohrfutterbacken zu öffnen. Führen Sie das Einsatzwerk- zeug bis zum Anschlag in das Spannfutter ein. Halten Sie den Klemmring fest und drehen Sie die Werkzeug- verriegelung im Uhrzeigersinn, um das Bohrfutter festzu- ziehen. Zum Entfernen des Einsatzwerkzeugs halten Sie den Klemmring und drehen die Werkzeugverriegelung entge- gen dem Uhrzeigersinn. Stellen Sie den Betriebsarten- schalter auf die Position “Bohren”. Sie können Löcher von bis zu 13 mm Durchmesser in Metall und von bis zu 32 mm Durchmesser in Holz bohren. VORSICHT:

• Bei montiertem Bohrfutteradapter mit dem Bohrfutter darf keinesfalls die Betriebsart “Schlagbohren” gewählt werden. Bohrfutter und Bohrfutteradapter können andernfalls beschädigt werden bzw. das Bohrfutter kann sich bei Linkslauf öffnen. (Für Modell HR2020 und HR2020X)

• Ein zu starker Druck auf die Maschine bewirkt keine Beschleunigung der Bohrleistung. Ein zu hoher Schnittdruck führt zu einer Beschädigung der Bohrer- spitze und damit zu Verringerung der Bohrerstandzeit und Überanspruchung der Maschine.

• Beim Austritt des Bohrers aus dem Werkstück wirkt ein hohes Rückdrehmoment auf die Maschine. Deshalb die Maschine gut festhalten und den Vorschub verrin- gern, wenn der Bohrer durch das Werkstück dringt.

• Kleine Werkstücke stets in einem Schraubstock ein- spannen oder mit einer Schraubzwinge sichern.

• Ein festsitzender Bohrer läßt sich durch Umschalten der Drehrichtung auf Linkslauf wieder herausdrehen. Die Maschine ist gut festzuhalten, da im Linkslauf ein hohes Rückdrehmoment auf die Maschine auftritt.

• Stellen Sie den Umschalthebel beim Bohren mit Dia- mantkernbohrer immer auf die Position

CE-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt wir unter unserer alleinigen Verantwor- tung, daß dieses Produkt gemäß den Ratsdirektiven 73/23/EWG, 89/336/EWG und 98/37/EG mit den folgen- den Normen bzw. Normendokumenten übereinstimmen: HD400, EN50144, EN55014, EN61000.

Geräusch- und Vibrationsentwicklung Die typischen A-bewerteten Geräuschpegel betragen: Schalldruckpegel: 87 dB (A) Schalleistungspegel: 100 dB (A) – Gehörschutz tragen. – Der gewichtete Effektivwert der Beschleunigung beträgt 8,0 m/s
