Merke	Qlima
Modell	GH741RM
Produkttype	Bærbar gassovn
Energimerking klasse	Klasse A
Direkte varmeeffekt	4,1 kW
Energiefektivitetsindeks (EEI)	89 %
Drivstoff	Propan eller butan (LPG)
Beholdertype	Gassflaske opptil 5 kg
Gasstrykk (regulator)	30 mbar maks, i henhold til EN16129
Anbefalt slangelengde	< 1 meter, Ø 8-10 mm
Minimum romvolum	50 m³ (85 m³ for soverom og oppholdsrom)
Nødvendig ventilasjon	Minst 100 cm² åpning mot utsiden
Tenning	Piezoelektrisk med sikkerhetstermoelement
Varmeinnstillinger	3 trinn: minimum, middels, maksimum
Sikkerhetsanordning	Atmosfæreanalysator (oksygenmangel-detektor)
Vedlikehold	Årlig rengjøring med fuktig klut; lekkasjekontroll med såpevann
Garanti	24 måneder fra kjøpsdato
Standarder	EN449:2002+A1:2007; EU 2016/426 (GAR)
Bruk	Innendørs tilleggsvarme, godt ventilerte rom
Vekt (apparat alene)	Ikke spesifisert

Ofte stilte spørsmål - GH741RM QLIMA

Hvilken type gass skal jeg bruke?

Bruk kun propan eller butan (LPG) i flaske med maksimal vekt på 5 kg. Lavtrykksregulatoren må være i henhold til standard EN16129 og kalibrert til 30 mbar. Om vinteren brenner butan dårligere under 7°C; foretrekk propan eller en blanding.

Hvordan installere ovnen riktig?

Plasser varmeren på en flat og stabil overflate, minst 1 meter fra brennbare materialer. Rommet må ha et volum på minst 50 m³ (85 m³ for oppholdsrom) og en ventilasjon på 100 cm² mot utsiden (vindu åpent ca. 2,5 cm). Installer den aldri på bad, soverom, kjeller eller i høyhus.

Hvordan slå på og av apparatet?

Åpne ventilen på gassflasken. Drei justeringsknappen til posisjon 1 (minimum), trykk den inn og hold den inne mens du trykker på den piezoelektriske tenningsknappen. Hold knappen inne i 20–40 sekunder etter tenning for å aktivere termoelementet. Slipp og still inn ønsket effekt. For å slå av, lukk ventilen på gassflasken.

Hva gjør jeg ved gasslekkasje?

Steng umiddelbart ventilen på gassflasken. Slukk alle flammer og slå av elektriske apparater. Åpne vinduer for lufting. Lag en såpevannsløsning og påfør den på alle koblinger. Hvis det dannes bobler, stram tilkoblingene. Hvis lekkasjen vedvarer, kontakt en kvalifisert fagperson.

Kan jeg bruke denne ovnen på soverom eller bad?

Nei, det er forbudt å bruke denne varmeren på soverom, bad, kjeller, i høyhus, campingvogn eller bobil. Den produserer giftige gasser som krever tilstrekkelig ventilasjon. Bruk den kun i godt ventilerte rom som ikke brukes som soverom.

Hvordan rengjøre og vedlikeholde ovnen?

Stopp apparatet og la det avkjøles i minst 10 minutter. Rengjør ytre overflater med en fuktig klut og mildt rengjøringsmiddel. En gang i året sjekk for lekkasjer ved koblinger med såpevann. Inspiser den fleksible slangen: hvis den er sprukket eller slitt, bytt den umiddelbart.

Hva er de viktigste sikkerhetsinstruksjonene?

Flytt aldri apparatet når det er varmt eller i bruk. Hold barn og dyr unna. Ikke tørk klær på grillen. Sørg for ventilasjon: et vindu eller dør på gløtt. Ikke bruk timer eller programmer for å slå på apparatet automatisk. Slå av varmeren når du forlater rommet eller legger deg.

Hva gjør jeg hvis apparatet ikke tenner?

Sjekk at gassflasken er åpen og inneholder gass. Under 7°C kan butan brenne dårlig; rist flasken eller bytt til propan. Forsikre deg om at termoelementet er rent og at knappen holdes inne lenge nok (20–40 sekunder). Hvis problemet vedvarer, kontakt en fagperson.

Hva er garantien og hvordan bruker jeg den?

Apparatet er dekket av en 24 måneders garanti fra kjøpsdato. Den dekker produksjonsfeil eller materialfeil. Slitedeler (filtre osv.) er ikke inkludert. Garantien annulleres hvis apparatet er modifisert eller reparert av uautorisert tredjepart. For eventuelle krav, fremvis original kvittering til forhandleren.

Hvordan oppbevare og kassere apparatet ved slutten av levetiden?

Koble fra gassflasken og oppbevar den på et kjølig, tørt og godt ventilert sted, vekk fra varmekilder. For apparatet, kutt gummislangen og fjern farlige deler. Ikke kast produktet sammen med husholdningsavfallet: lever det til en gjenvinningsstasjon eller returner det til forhandler for resirkulering i henhold til lokale regler.

BRUKSANVISNING GH741RM QLIMA

Sjekk for gasslekkasjer

Slik rengjør og vedlikeholder du ovnen

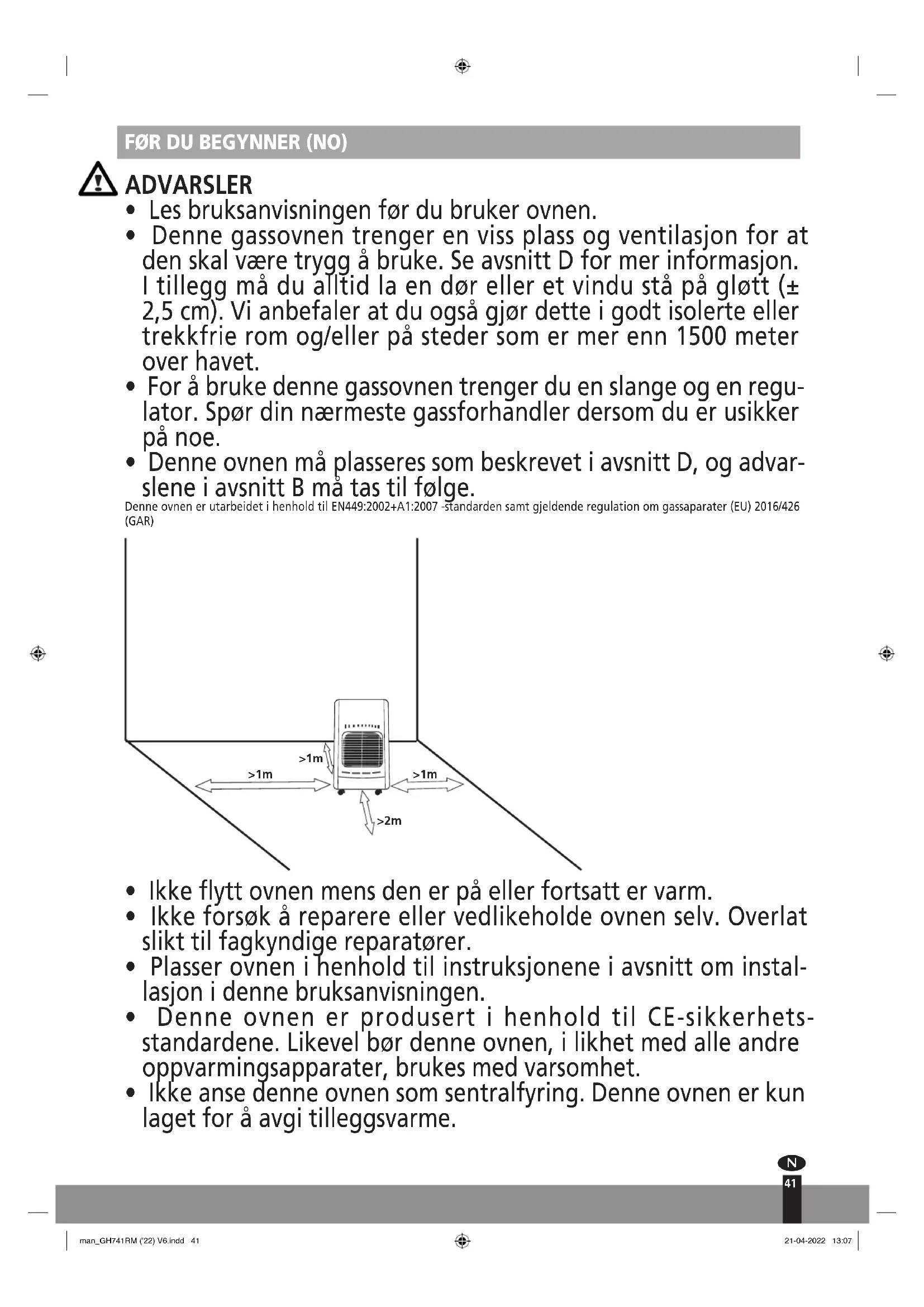

• Ikke flytt ovnen mens den er på eller fortsatt er varm.
• Ikke forsøk å reparere eller vedlikeholde ovnen selv. Overlat slikt til fagkyndige reparatører.
• Plasser ovnen i henhold til instruksjonene i avsnittet om installasjon i bruksanvisningen.
• Denne ovnen er produsert i henhold til CE-sikkerhetsstandarder. Likevel bør ovnen, i likhet med alle andre oppvarmingsapparater, brukes med varsomhet.
• Ikke anse denne ovnen som sentralfyring. Denne ovnen er kun laget for å avgi tilleggsvarme.

• Apparatet må ikke plasseres rett under en stikkontakt.
• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, kun dersom de får tilsyn eller instruksjoner om hvordan man bruker produktet på en sikker måte og forstår eventuelle farer. Barn skal ikke leke med apparatet.
• Rengjøring og brukervedlikehold skal ikke gjøres av barn uten tilsyn.
• Bytt kun gassbeholderen i et flammefritt miljø.
• Barn under 3 år skal holdes unna med mindre de er under kontinuerlig tilsyn. Barn mellom 3 og 8 år skal bare slå apparatet på eller av, forutsatt at det er plassert eller installert i sin tiltenkte, normale driftsposisjon og at barna får tilsyn eller har fått instruksjon i bruk av apparatet på en trygg måte, og forstår farene som er involvert.
• Barn fra 3 år og mindre enn 8 år skal ikke plugge inn, regulere eller rengjøre apparatet eller utføre brukervedlikehold.
• Ikke bruk i bad, soverom, kjeller eller høyhus.
• Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.
• En skadet strømledning må alltid byttes ut av en faglært elektriker eller av leverandøren. Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. Gassrørlengde < 1 meter, Ø 8-10 mm

SIKKERHETSTIPS 1

• Hvis varmeren er for nær brennbare materialer, risikerer du brann.
• FORSIKTIG - Noen deler av dette produktet kan være veldig varme og forårsake brannskader. Spesiell oppmerksomhet må gis der barn og sårbare mennesker er til stede.
• Ikke bytt gassbeholderen eller gjør i stand ovnen mens den er på eller fortsatt er varm.
• Ikke stikk hender, fingre eller gjenstander inn i ovnens åpninger.
• Se til at personer og dyr holder trygg avstand fra varmeelementet for å unngå skader og brann. Vernet på dette apparatet er ment til å forhindre risiko for brann eller brannskader og ingen del av den skal fjernes permanent. DEN GIR IKKE FULL BESKYTTELSE FOR SMÅBARN ELLER SPEDBARN. Lukk ventilen på gassbeholderen etter bruk.
• Sov aldri med ovn på. Følg instruksene i denne bruksanvisningen dersom du skal spore en gasslekkasje.
• Henvisning til gjeldende landsinstallasjonsforskrifter: Kontroller dine lokale nasjonale installasjonsforskrifter som gjelder. Bare installer varmeren når den overholder nasjonale forskrifter, lover og standarder.
• Bruk kun på tørre, støvfrie steder. Ikke for bruk i fritidskjøretøy som campingvogner og bobiler.

• Bruk kun en korrekt lavtrykksregulator i samsvar med EN16129-standarden. Opplysninger om utgangstrykk: se merkeskiltet. Ikke flytt apparatet når det er i bruk, støt og slag kan aktivere sikkerhetsenheten. Ta kontakt med din nærmeste forhandler dersom du lurer på noe.
• Bruk alltid godkjent lavtrykksregulator som passer til ovnen. Ta kontakt med din nærmeste forhandler dersom du lurer på noe.
• Bruk ovn kun i godt ventilerte rom slik at gassene som oppstår ved tenning blir blandet ut med frisk luft.
• Bruk aldri ovn på steder der det kan forekomme skadelige gasser eller damper (som for eksempel eksos eller malingsdunst).
• Plasser ovnen i trygg avstand fra brennbare materialer for å redusere brannfaren.
• Av sikkerhetsmessige årsaker må du være ekstra oppmerksom når det befinner seg barn i nærheten av ovnen, akkurat som med alle andre varmeapparater. Pass på at barn alltid er oppmerksomme på at det er en påskrudd ovn i nærheten. For å unngå overoppheting må apparatet aldri tildekkes.
• Ikke bruk dette produktet i umiddelbar nærhet av badekar, dusj eller svømmebasseng.
• Brannsgitteret på denne ovnen skal hindre direkte tilkomst til varmeelementene og må være innstilt når ovnen er i bruk. Rengjøring og vedlikehold skal aldri utføres av barn uten tilsyn.

Ta varmeovnen forsiktig ut av esken og gå over innholdet. I tillegg til selve ovnen, skal esken også inneholde: bruksanvisning til gassovnen. Fjern all ytterligere emballasje og sjekk om det finnes noen skader på ovnen. Søk kvalifisert hjelp dersom du er usikker på noe angående ovnen. Legg all emballasje utenfor små barns rekkevidde. - Skru ut festeskruene på baksiden av gassovnen. Ta av ovnens bakdeksel. - Les nøye gjennom følgende før du kobler til lavtrykksregulatoren: Gassovnen skal kun tennes med Propan-butan fra en gassbeholder som veier maksimalt 5 kg. Koble til lavtrykksregulatoren med en fast kalibrering på maksimalt 30 mbar, som i henhold til EN16129. Slangen skal være i henhold til nasjonale standarder. For at slangen skal være riktig koblet til, skal den festes med metallslangeklemmer i riktig størrelse. Følg bruksanvisningen som følger med lavtrykksregulatoren for å koble den riktig til ovnen. - Tre slangeklemmene på slangen. Fest slangen til gasskranen på lavtrykksregulatoren og gasskranen på kanten av ovnen. Stram slangeklemmene godt til med et skrujern, men ikke så hardt at du skader koblingene eller andre deler. - Se til at gassbeholderen er lukket og at det ikke er noen åpne flammer i nærheten før du kobler lavtrykksregulatoren til gassbeholderen. Koble til lavtrykksregulatoren som angitt i bruksanvisningen som følger med regulatoren. Kontroller at det ikke er gasslekkasjer, se avsnitt F. - Sett gassbeholderen inn i gassbeholderkammeret. Se til at slangen ikke vris eller kommer i klem og ikke ligger inntil noen av de varme delene av ovnen. - Fest det bakre gassbeholderdekselet over kammeret ved å sette de to festekrokene inn i de passende hullene i kabinettet. Skru skruene inn i baksiden av ovnen igjen. Når du skal bytte gassbeholderen, se til at gassbeholderen er lukket (følg bruksanvisningen som følger med lavtrykksregulatoren). Vent til gassovnen er blitt avkjølt, og forsikre deg om at det ikke er noen åpne flammer eller varmekilder i nærheten. - Sjekk at alt er i orden med gummislangen og regulatorens pakninger. Bytt ut slangen eller pakningene dersom du er i tvil. Pass på at du ikke skader tilkoblingen eller andre deler. - Snu aldri gassbeholderen på hodet for å bruke opp siste rest. Dette kan gjøre at flytende rester slipper ut fra beholderen og forårsaker permanente skader på ovnen. Følg alltid lavtrykksregulatorens bruksanvisning når du skal koble den til eller fra. - Monter beskyttelsesskjermen (5) på baksiden av varmeren. Rett inn hullene på ledeplaten med de respektive hullene på baksiden av varmeren, og fest den med de medfølgende skruene.

1. Brenner effekt regulator
2. Gass Hovedventil
3. Gasslange
4. Gastrykkregulatoren
5. Beskyttelse deksel
6. Gassbeholderene

I tillegg

For å erstatte gassbeholderen må du kontrollere at gassbeholderen er stengt (følg bruksanvisningen som følger med lavtrykksregulatoren). La gassvarmeren kjøle ned først og sørg for at det ikke er åpen ild eller andre varmekilder i det området du arbeider med. - Det anbefales også at pakningsforseglingene til regulatoren og den fleksible gummislangen kontrolleres for å fastslå tilstanden. Hvis du er i tvil om tilstanden til slangen eller selene, må du erstatte dem. Pass på at du ikke skader forbindelsen eller andre komponenter; - Ikke snu gassbeholderen opp ned for å få full bruk av innholdet. Dette kan frigjøre flytende rester som er igjen i beholderen som skader varmeren uopprettelig; - For frakobling eller tilkobling av lavtrykksregulatoren, følg alltid bruksanvisningen som følger med regulatoren; - Produsenten er ikke ansvarlig for skade eller skade hvis oppmerksomheten ikke er betalt til punktene som er beskrevet ovenfor. - Ikke vri det fleksible slangen eller slangen.

Sjekk om det brukes butan eller propan: ved temperaturer under 7°C vil butan brenne stadig dårligere fordi det blir væske. Ved bruk av LPG (=blanding av propan/butan) vil det ofte hjelpe å riste litt på gassflasken.

Bruk kun en korrekt lavtrykksregulator. Utgangstrykkdetaljer: se karakter-etiketten. Ikke flytt apparatet når det er i bruk, støt og slag kan aktivere sikkerhetsenheten. Vri ikke det fleksible røret eller slangen.

• Åpne gassbeholderen (ifølge bruksanvisningen som fulgte med lavtrykksregulatoren). Vri reguleringsbryteren i posisjon som vist i figur 4 nedenfor. Trykk den helt inn samtidig som du trykker på knappen til den piezoelektriske tenneren. Dette vil aktivere den atmosfæriske analysatoren. Hold bryteren inne i 20 - 40 sekunder etter tenning for å holde flammen tent.
• svak - tenningsposisjon
• middels 3. sterk
• piezoelektrisk tenner

Slipp bryteren opp og skru den i ønsket posisjon:

Lukk gassbeholderen (ifølge bruksanvisningene som følger med lavtrykksregulatoren) for å skru AV. - Ikke hold nede reguleringsbryteren i lenger enn 40 sekunder. - Flytt aldri ovnen når den er på og/eller varm.

SLIK SPORER DU GASSLEKKASJER

Følg denne punktlisten dersom du tror det har oppstått en gasslekkasje.

• Lukk gassbeholderen (ifølge bruksanvisningen som følger med regulatoren).
• Slukk alle åpne flammer. Sørg for god luftsirkulasjon ved å åpne vinduer.
• Skru av alle elektriske innretninger, som for eksempel lamper. Fyll en bøtte med såpevann.
• Åpne gassbeholderen (i følge bruksanvisningen som følger med regulatoren).
• Stryk såpevann over alle koblinger og pakninger på gasskretsen.
• Dersom det har oppstått en gasslekkasje, vil vannet boble der det lekker.
• Lukk gassbeholderen (i følge bruksanvisningen som følger med regulatoren) dersom du finner en lekkasje. Stram koblingene og metallringene ved koblingspunktet som lekker.
• Åpne gassbeholderen (i følge bruksanvisningen som følger med regulatoren) og gjenta punkt 7-10.

Søk fagkyndig hjelp dersom ovnen fortsatt lekker gass.

SIKKERHETSTIPS 2

• Plasser alltid varmeapparatet mot midten av rommet.
• Aldri flytt varmeren når den brenner.
• Hindre mennesker, spesielt små barn og eldre mennesker, fra å berøre svært varme overflater. Aldri tørk klær på gassvarmeren.
• Hold alle brennbare materialer minst 1 meter unna ovnen.
• Bruk aldri en gassvarmer på badet, soverommet, mobilt hjem, høyhus eller campingvogn. Giftige gasser kan forårsake alvorlige helseproblemer i disse situasjonene.
• Aldri bruk eller oppbevar løsemidler og trykksatte bokser nær gassvarmeren, selv om varmeapparatet er slått av. Kast aldri søppel som sigarettene i en gassbrann - dette kan påvirke forbrenningen og produsere farlige miljøgifter.
• Sørg for at rom som inneholder gassvarmer er godt ventilert.
• Hold områder rundt ovnen uten papirer, søppel og andre brennbare gjenstander.
• Sett ovnen på et jevnt, hardt, ikke-brennbart underlag; ikke plasser den på tepper, matter eller i nærheten av sengetøy, ull, gardiner, eller på bord eller benkeplater.
• Slå av varmeapparatet hvis du forlater området, og aldri forlat en varmeovn på mens du sover eller hvis du drar hjemmefra.

• Bruk alltid spesifisert eller standard ledning, støpsel og stikkontakt, og beskytt dem alltid mot fuktighet eller vann.
• Slå alltid av gassventilen og ta ut støpselet etter bruk.
• Forsikre deg alltid om at du faktisk ser enheten når du ønsker å slå den på. Aldri bruk utstyr som en timer, programmerbar bryter eller andre lignende enheter (inkludert apper) som automatisk skrur enheten på, ettersom dette kan forårsake brann!

VEDLIKEHOLD

1. Slå av gassovnen og la den avkjøles i minst 10 minutter før du rengjør den.
2. Hold gassovnen ren. Fjern støv og annet smuss med en fuktig klut. Bruk vanlige rengjøringsprodukter for harde flekker. Rengjør varmeapparatet grundig en gang i året.
3. Kontroller den hver gang før du bruker den. Bruk en blanding av såpevann og vann for å sjekke forbindelsene for lekkasjer. Hvis det oppstår bobler, er det en lekkasje. Den bør repareres umiddelbart.
4. Sjekk slange-/regulatorforbindelsen hver gang før du bruker den. Hvis slangen viser tegn på slitasje eller har sprekker, bør den erstattes umiddelbart.
5. Varmeapparatet bør kontrolleres av en sertifisert fagperson en gang i året.

SLUTT PÅ LIV OG OPPBEVARINGSANVISNINGER

Koble gassbeholderen fra gassovnen. Legg gassbeholderen i et godt ventilert rom. Plasser den langt unna lettantennelige, eksplosive eller varme materialer, og aller helst utenfor hjemmet. Oppbevar den dessuten aldri i kjelleren eller på loftet. Gassovnen bør oppbevares på et tørt sted og beskyttes mot støv (helst i den originale emballasjen). - Dersom det blir bestemt at gassovnen ikke skal brukes mer, anbefales det at ovnen kobles fra gassbeholderen. - Kutt dessuten gummislangen. Se til at alle farlige deler er fjernet dersom barn leker med ovnen.

Kast aldri ikke-nedbrytbare gjenstander i naturen. Kvitt deg med dem i henhold til gjeldende lovgivning. Når ovnen ikke skal brukes mer og er klar til å kastes, må den ikke kastes som vanlig avfall. Lever den inn hos ditt nærmeste renovasjonsselskap eller resirkuleringssenter, eller en forhandler som tar imot kasserte varer. Dersom du kaster husholdningsapparater separat, unngår du negative konsekvenser for miljø og helse som forårsakes av upassende avfallsplassering, og lar bestanddelsmaterialene bli gjenvunnet slik at våre naturlige ressurser blir skånet. Produktet er merket med en søppelbøtte på hjul med kryss over, som en påminnelse om at husholdningsapparater bør kastes separat.

Gassovnen består av disse materialene:

Jern: varmekabinettet og brennerhuset. Aluminium: gasslangene. Messing: kransen og den atmosfæriske analysatoren. Plast: hjulene og den piezoelektriske tenneren. Gummiovertrukket messing: den piezoelektriske tenneren og termoelementet. Keramikk: brennerplaten.

GARANTIBEGRENSNINGER

Apparatet leveres med en garanti på 24 måneder fra og med kjøpsdatoen. Alle material- og produksjonsdefekter vil bli reparert eller skiftet ut kostnadsfritt innenfor dette tidsrommet. Følgende regler gjelder:

Vi avslår uttrykkelig alle andre krav om skadeserstatning, inklusive krav om utilsiktet skade. - Reparasjon eller utskiftning av komponenter i garantiperioden vil ikke føre til noen forlengelse av garantien. - Garantien bortfaller hvis det er gjort endringer, montert deler som ikke er originaldeler eller utført reparasjoner av tredjeparter. - Komponenter utsatt for normal slitasje, som for eksempel filtre, batterier, pærer eller varmeelementer, er ikke dekket av garantien. - Garantien er kun gyldig hvis du fremlegger den originale fakturaen for kjøpet og hvis det ikke er blitt utført noen endringer.

• Garantien er ikke gyldig for skade oppstått gjennom skjødesløshet eller handlinger som strider mot anvisningene i denne instruksjonsbrosjyren.
• Transportkostnader og risiko forbundet med transport av apparatet og dets komponenter skal alltid være kjøpers ansvar.
• Skade forårsaket av bruk av uegnede deler dekkes ikke av garantien.

For å unngå unødvendige utgifter, anbefaler vi at du alltid først leser bruksanvisningene meget nøye. Ta apparatet med deg til forhandleren for reparasjon hvis du ikke finner noen løsning i disse bruksanvisningene.

www.Qlima.com

Apparater som ikke virker lenger, bør avhendes på en slik måte at de er til minst mulig belastning for miljøet, og i henhold til regler som gjelder i kommunen der du bor.

Se bruksanvisningen for montering, installasjon, vedlikehold.

demontering, gjenvinning og/eller avhending ved utløpsdato.
