MANUAL DE UTILIZADOR GH741RM QLIMA

Que precise de saber de antemão

Montagem do aqueedor a gas

Instalbacion

Utilização Eagas de gas

Dicas de seguracca

Limpeza e manutencão

Instruções sobre o fim de vidautil e

descarte

Disposicaoes de garantia

DK INDHOLDSFORTEGNELSE

TABLE OF CONTENTS

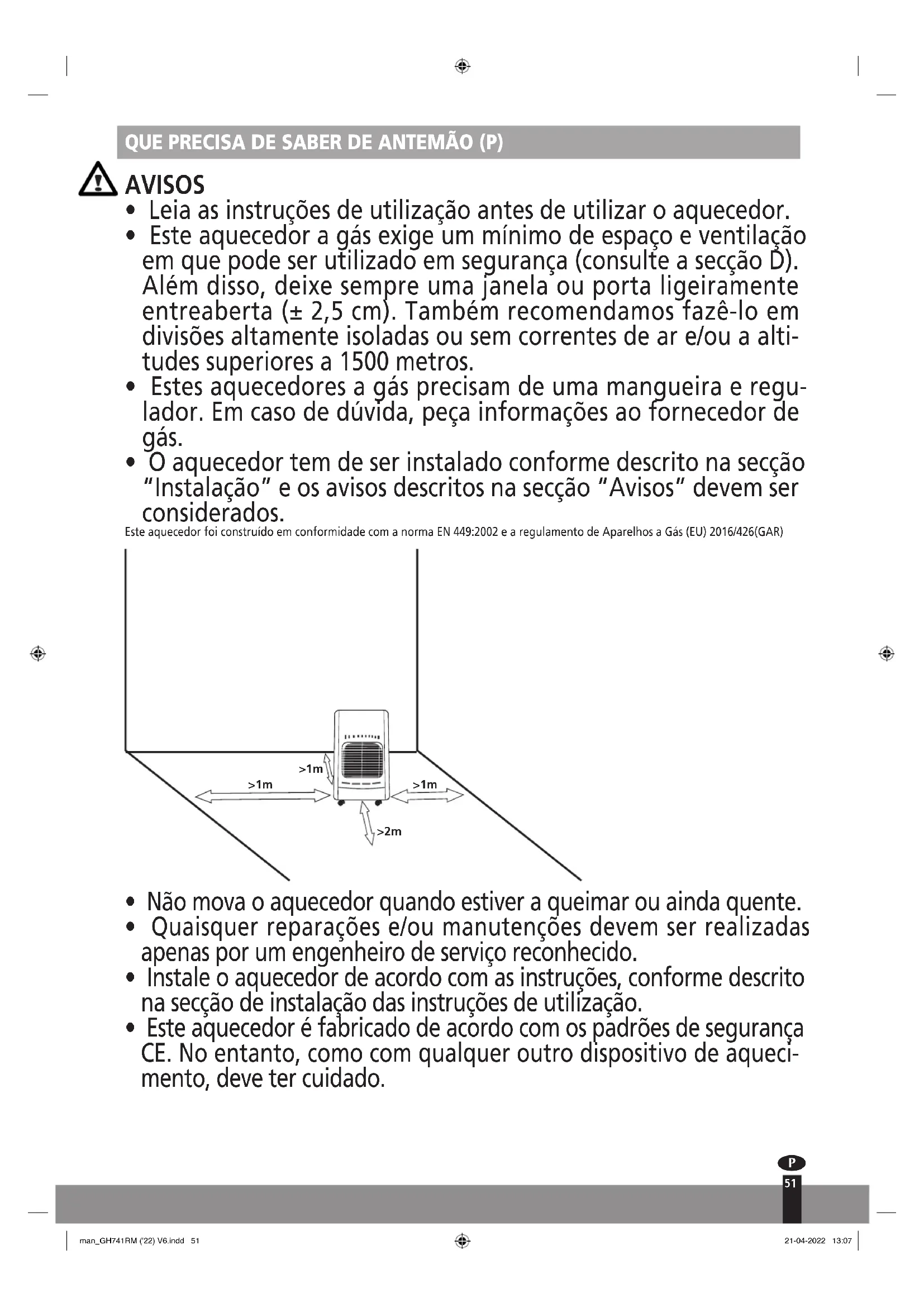

QUE PRECISA DE SABER DE ANTEMÃO (P)

AVISOS

• Leia as instruções de'utilisation antes de utilizes o aquecedor.

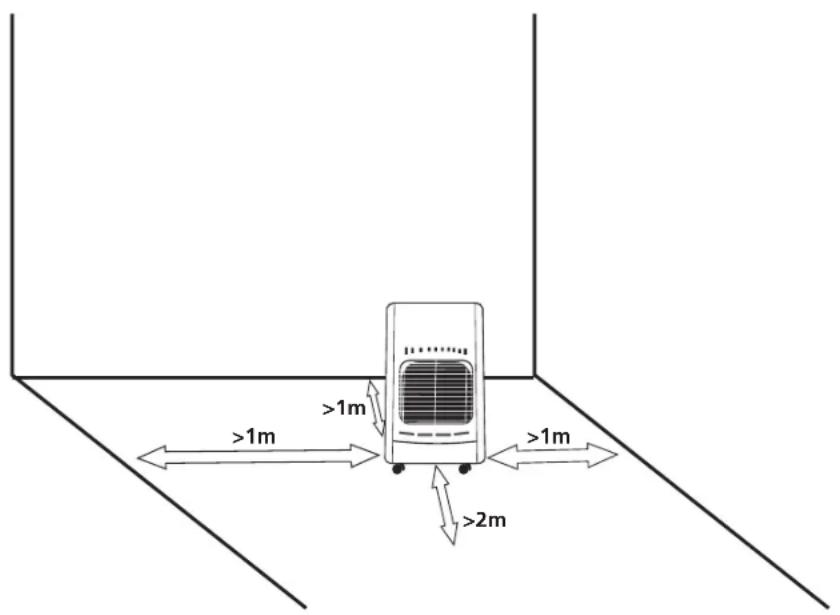

• Este aquecedo a gás exige um minimo de espoço e ventilação em que pode ser utilizeso em segurarca (consulte a secção D). Além disso, deixe sempre uma janela ou porta ligeiramente entreaberta (± 2,5 cm). Não recomendamos fazer-lo em divisões altamente isoladas ou sem correntes de ar e/ou a altitudes superiores a 1500 metros.
• Estes aquecedores a gás precisam de una mangueira e regulador. Em caso de duvida, peça informações ao fornecedor de gás.
• O aquecedor tem de ser instalado conforme descripto na sequcao "Instalacao" e os avisos descriritos na sequcao "Avisos" devem ser considerados.

Este aquecedor foi construido em conformidade com a norma EN 449:2002 e a regulamento de Aparelhos a Gás (EU) 2016/426(GAR)

• Não mova o aquecedor quando estiver a queimar ou não quente.
• Quaisquer reparacoes e/ou manutenções devem ser realizadas apenas por um engenheiro de的服务 reconhecido.
• Instale o aquecedor de acordo com as instruções, conforme descririto na sequção de instalação das instruções de'utilização.

• Este aquecedor é fabricado de acordo com os padões de segurarce CE. No entanto, como com qualquer及其他 dispositivo de aqueci-mentation, deve ter cuidado.

• O aquecedor destino-se a fornecer calor adicional. Portanto, não o considere como um aquecedor central.

• O dispositivo não se deve encontrar imeditamente abaixo de uma tomada.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou falta de experiência e conheçimento se forem supervisionadas ou instruções sobre a utilização do aparelho de forma segura e comprehendarso os perigos envolvidos.
• As crianças não devem brincar com o aparelho.
• A limpeza e a manutenção do'utilizar não devem ser feitas por crianças sem supervisão.
• Troque a botija de gás apenas num ambiente sem chamas As crianças com menos de 3 anos devem ser mantidas afastadas, a menos que sejam supervisionadas continually.
• 'Ascriança comidades comprehendidas entre os 3 anos e os 8 anos devem apenas ligar/desligar o aparecido desde que tenha sido colocado ou instalado na posicao de functiOnamento normalpretendida e que lhes tenha sido dada supervisao ou instruções sobre autilizaçao do aparecido de forma segura e comprehendam os riscosenvolvidos.
• Crianças comidades comprehendidas entre os 3 anos e os 8 anos não devem ligar, regular e limpar o aparecido ou realizar a manutenção do Utilizador.
• Não utilize em casas de banho, quartos, caves ou prédios altos.
• Este aparelho não se destina à ser realizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentalais reduzidas ou falta de experiencia e conheçimento, a menos que sejam superfisionadas ou instruções sobre a'utilisation do aparelho por uma pessoa responsavel pela sua segurarça.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o respetivo agente de service ou pessoas igualmente qualificadas para fazer situações de perigo.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Comprimento do tubo de gás < 1 metro, Ø 8-10 mm.

DICAS DE SEGURANÇA 1

• Se o aquecedor for posicionado mucho perto de materiais inflamáveis, pode causar um incência.
  CUIDADO — algumas partes deste produits podem fazer muito quentes ecausear queimaduras.Deve ser prestada especial atencao quando crianças e pessoas vigilaveis está presentes.
• Não substituía a botija de gás ou fazer a manutenção do aquecedor quando estiver a queimar ou não quente;

P

52

• Não colque as mãos, dedos ou objetivos em nenhumas das aberturas do aquecedor.
• Certifique-se de que as pessoas e os animais mantem uma distancia segura da peça radiante para fazer lesoes ou risco de incendio.
• A proteção deste aparecido devê evitar o risco de incério ou ferimentos causados por queimaduras e nenhuma parte do mesmo deve ser removida permanentemente. Não CONFERE PROTEÇO INTEGRAL PARA CRIANÇAS OU PESSOs COM MOBILIDADE REDUZIDA.
• Depois da utilização, feche a valvula da botija de gás.
• Desligue o aquecedor quando for dormir.
• Siga as instruções para detetar qualquer fuga de gás conforme descriço nestas instruções de Utilização.
• Referência ao regulamentos de instalação do País em vigor: verifique os regulamentos de instalação nacional em vigor. Instale o aquecedor somente quando ele estiver em conformidade com as regulamenteções, leis e normas nationals.
• O aquecedor s o se destina a ser'utilado sem locais secos e não empoeirados. Não utilize em veículos de recreio como caravanas e autocaravanas.
• Certifique-se de que é'utilisation o gás correto e que as botijas de gás não está expostas ao calor ou a mudanças extremas de temperatura. Armazene sempre as botijas de gás num local fresco, seco e escuro.
• Utilize abenas um regulador de baixa pressao de acorde com a norma EN16129. Detalhes da pressao de saia: consulte a etiqueta. nao mova o aparelho quando estiver em funcaoamento. Os choques e impactos podem ativar o dispositivo de seguranca. Em caso de dudida entre em contacto com o revendedor local.
• Utilize o aquecedor apenas em divisoes bem ventiladas. Desta forma, os gases produzidos pela combustao são removidos nel fresco.
• Nunca utilize o aquecedor em locais onde poder estar presentes gases ou fumos nocivos (p. ex., gases de escape ou fumos de pintura).
• Se o aquecedor for posicionado mucho perto de materiais inflamáveis, pode causar um incência.
• Por razoes de segurarca, tenha cuidado quando crianças ou animais estao na proximidade do aquecedor, como com qualquer other dispositivo de aquecimento, e certifique-se de que as crianças estao sempre consciente da presenca de um aquecedor quente.
• Para evitar o sobreaquecido, não cubra o dispositivo.
• Não utilize este aquecedor nas imédiações de uma banheira, um chuveiro ou uma piscina.
• A greha de protecao deste aquecedor destin-se a impedir o accesso direto os elementos de aquecimento e deve estar no devo lugar. quando o aquecedor estiver emutilacao.
• À limpeza e a manutenção do'utilizar não devem ser feitas porcrianças sem supervisão.

MONTAGEM DO AQUECEDOR A GÁS

• Retire cuidadosamente o aquecedor da caixa e verifique o conteudo. Além do aquecedor, quando deve ter: Instruções de utilizesçao do aquecedor a gás
• Retire todos os outros materiais da embalagem e verifique o aquecedor quando a danos. No caso de duvidas sobre o aquecedor, entre em contacto com pessoal de assistencia qualiado. Mantenha todo o material da embalagem longe do alcance das crianças.
• Desaperte os parafusos de fi xacaão na traseira do aquecedor a gás. Retire a tampa traseira do aquecedor.
• Antes de ligar o regulador de baixa pressão, verifique e leia o segunte: O aquecedor a gás só deve ser alimentado com propano-butano numa botija com um peso máximo de 5 kg. Ligue o regulador de baixa pressão com uma calibração fixa de 30 mbar no máximo que cumpra a norma EN16129. A mangueira deve estar em conformidade com as normasnationais. Para uma ligação correta, a mangueira devem ser ligadautilizando anéisde metal de um tamanho adequado.Para uma ligação correta, sigas instruções fornecidas com o regulador de baixa pressão.
• Faça deslizar osois anéis de metal em torno da mangueira. Ligue a mangueira à união da mangueira do regulator de baixa pressao e a aba. Prenda bem os anéis de metal com um parafuso, mas certifique-se de que não danifica o encaixe ou qualquer componente.
• Antes de ligar o regulador de baixa pressao a botija de gás, certificque-se de que a botija de gás está fechada e que não ha chamas abertas (ou sera, um forno ligado) no local ond ésta a travaHar. Lige o regulador de baixa pressao de acordo com as instruções do Utilizador que são fornecidas com o regulador de baixa pressao. Verifi car fugas de gás: consulte a secção F
• Colque a botija de gás no respetivo compartmento. Certifique-se de que a mangueira não está torcida ou obstruía e que não entra em contacto com peças quentes do aquecedor.
• Montar o deflector de protecao (5) na parte de tras do aquecedor. Alinhar os furos do deflector com os respectivos furos na parte deTRS do aquecedor e fi xa-lo com os parafusos fornecidos

1. Regulador do efeito do queimador
2. Valvula de gás principal
3. Mangueira de gás
4. Regulador de pressão do gás
5. Defle ter de protecao
6. Botija de gás

Alem disso,

• Para substituir a botija de gás, certificque-se de que a botija de gás está fechada (siga as instruções do'utilizar fornecidas com o regulador de baixa pressão). Deixe o aquecedor a gás arrefecer primeiro e certificque-se de que não há chamas abertas ou outras fontes de calor na区内 em que está a trabalho.
• Troque a botija de gás apenas num ambiente sem chamas.
• Além disso, é recomendado que os vedantes da junta do regulador e a mangueira de borracha flexivel sejam verificadas para garantir o bom estado destes. Se tiver duidas sobre o estado da mangueira ou dos vedantes, substitua-os.
• Certifique-se de que não danifica a liação ou quaisquer outros componentes;
• Nunca vire a botija de gás ao contrário para utilizeso total do conteudo. Isto pode libertar residuos liquidos na botija que danificam o aquecedor irreparavelmente;
• Para desligar ou ligar o regulador de baixa pressao, siga sempre as instruções do'utilizar fornecidas com o regulador;
• O fabricante não é responsavel por lesões ou danos se não for prestada atençao aos pontos acima descritos.
• São或多 tubo ou mangueira flexivel.

INSTALAÇÃO

• Utilize o aquecedor a gás apenas em divisões bem ventiladas. É recomendado um tamanho minimo de divisão de 84m^3 para salas e 50m^3 para outras divisões, mas a divisão nunca deve ter menos de 50m^3 .
• A divisão em que o aquecedor gás é realizada devem ter uma circulação de ar suficiente para combustão normal. Portanto, é recomendado que a divisão extraia pelo menos 100cm^2 do exterior para substituir o ar;
• Posicao sempre o aquecedor numa superficie plane e estavel. Nunca instale ou utilize o aquecedor numa casa de banho ou quarto, na cave, nos andares superiores de um predio ou em alojamentos de recreacao;
• Nunca posicione o aqueder a gás demasiado perto de outras fontes de calor (é necessária um distáncia deleo menos um metro entre o aqueder de gás e otheras fontes de calor) ou materiais inflamáveis ou explosivos. Durante a operação, o aqueder a gás não deve ficar virada que possam ficar danificados ou queimados;
• Posiciono o aquecedor de modo que o calor seja direcionado para o centro da divisao e um espoço aberto. Além disso, a parte frontal radiante tem de estar pelo menos 2,0 metros afastada de quaisquer materiais inflamáveis, ou seja, cortinas ou sofas;
• Nunca opere o aquecedor a gás quando a botija a gás estiver fora do compartmento.
• Substitua a botija de gás apenas num ambiente sem chamas.
• Antes de ligar o recipiente de gás ao disposítivo

o Verifique e limpe o filtrlo do regulador

o Liberte um peu de gás (no exterior) do recipiente de gás. Isto irá limpar as particulas de sujidade presentes para impedir que esta entrem no regulator de pressão ou no dispositivo.

Problema:

Sem chamas/ignicao no inverno (temp. < 7^

Solucao:

Verificar se está a serutilzado butano ou propano: o butano demora mais tempo a queimar quando a temperatura é inferior à 7^ pois transforma-se em liquido. Com GPL (= mistura de propano/butano), muitas vezes ajuda a abanar a botija de gás.

Utilize apenas um regulador de baixa pressão. Detalles da pressão de saída: consulte a etiqueta. Não movo o aparecido quando estiver em等功能amento. Os Choques e Impactos podem ativar o dispositivo de segurar. Não torça o tubo ou mangueira flexivel.

UTILIZACAO

Os botões para ligar o aquecoder a gás está na parte superior do aquecedor:

• Abra a botija de gás (siqa as instruções do utilizesor fornecidas com o regulador de baixa pressão).

• Rode o botão do regulador para a posicao 1 conforme indicado na figura. Prima-o totalmente para baixo e, em simultaneo, prima o botão piezoeletrico. Isto liga o analisador da atmosalera. Para manter chama acesa, o botão tem de ser mantido premido 20 - 40 segundos depoi das ignicao.

• Minimo e ignicao

• Media
• Maximo
• Ignicão piezoelettrica

Solte o botão e rodeo para a posicao correspondente com a quantidade pretendida de calor:
- Para desligar o disposicao, feche a valvula da botija de gas (siga as instruções fornecidas com o regulador de baixa pressao).
- Não mantenha o botão de regulação premido por mais de 40 segundos.
- Nunca mova o aquecedor enquanto estiver quente e/ou em funcionamento.

FUGAS DE GÁS

Se julgar que pode haver una fuga de gás, siga este procedimento:
- Feche a valvula da botija de gás (siga as instruções do'utilizar do regulador);
- Prague todas as chamas abertas, por exemple, fornos;
- Abra janelas paraacularo do fluxo de ar;
- Desligue dispositivos elétricos, por exemple, lampadas;
Prepare um balde com agua com sabao;
- Abra a botija de gás (siga as instruções do'utilizar do regulador);
- Esfregue a agua com sabão em todos os encaixes e ligações do circuito de gás;
- Se houver uma fuga de gás, surgem bolhas na localização da fuga;
- Se for encontrar uma fuga, feche a botija de gás (siga as instruções do'utilizar do regulador),
- Aperte o encaixe e os aneis de metal da ligação;
- Abra a botija de gás (siga as instruções do Utilizador do regulador) e volta a repetir o procedimento.
Se houver una fuga de gás, entre em contacto com um engenheiro profissional e qualificado para obter ajuda.

DICAS DE SEGURANÇA 2

• Coloque sempre o aquecedor virado para o centro da divisão.
• Nunca mova o aquecedor quando estiver a queimar.
• Impeça que pessoas, especialmente jovens e idosos toquem em superfícies muito quentes.
• Nunca seque roupa na parte superior da greilha de proteção de metal.
• Mantenha todos os materiais inflamáveiselo menos a um metro do aquecedor.
• Nunca utilize um aquecedor a gás numa casa de banho, quarto, autocaravana, predios altos ou caravana. Os gases tóxicos podem causar problemas de saude graves nestas situações.

• Nunca utilize ou armazene solventes e latas sob pressao perto de um aquecedor a gás, mesmo se o aquecedor estiver desligado.
• Nunca elimine lixo, como beatas de cigarros, numa chama a gás — pode afetar a combustão e produzir poluentes perigosos.
• Certifique-se de que as divisões com aquecedor a gas está bem ventiladas.
• Mantenha as areas à volta do aqueductor sem papiés, lixo e quaisquer outros itens combustíveis.
• Posizione o aquecedor numa superficie plana, rigida e não inflamável. Não coloque em tapetes, carpetes ou suportes, perto de roupa de cama ou cortinas ou em mesas ou bancadas.
  Desligue o aquecedor se sair da area e nunca deixe um aquecedor ligado enquanto dorme ou se sair de casa.
  Utilize sempre um fio, ficha e tomada padrão ou especificado. Proteja-os sempre contra humidade ou água.
• Deslique sempre a valvula de gás e retire a ficha(beforea utilizesao.
• Certifique-se sempre de que ver o aparecido quando o pretende ligar. Nunca utilize dispositivos como um temporizador, programador ou qualquer及其他 dispositivo (incluindo aplicacoes da Internet) que ligue automatamente o aparecido quando o teme Cause a incendio!

MANUTENCAO

1. Deslique o aquecedor a gase e deixe-o arrefecer durante por poe los 10 minutoes ante de limpa-lo.
2. Mantenha o aquecedor a gás limpo. Remova qualquer poeira e outra sujidade com um pano humido. Utilize produits de limpeza vendidos ao publico para manchas dificis. Limpe o aquecedor por completeness uma vez por ano.
3. Inspeione-o sempre antes deutilizao-l.Useima mistura de agua com sabao e agua para verificar se existem fugas nas ligaocoes.Secorrerem bolhas,existuma fuga.Deve ser reparada imeditamente.
4. Verifique sempre a ligaçao da mangueira/regulador antes de cada utilizacao. Se a mangueira做不到 algo umal sinal de desgaste ou possuir fissuras, deve ser substituicao imeditamente.
5. O aquecedor deve ser inspecionado anualmente por um centro de assistencia certificado.

INSTRUÇÉS SOBRE O FIM DE VIDA UTIL E DESCARTE

Desligue a botija de gás do aquecedor a gás.
- Armazene a botija de gás numa divisão bem ventilada. Colque-a longe de materiais inflamáveis, explosivos ou quentes e, de preferência, não em casa. Além disso, nunca deve ser armazenado na cave ou no sôtão.
- O aquecedor a gás delve ser armazenado num local seco e delve ser protegido contra o po (preferivelmente na embalagem original).
- Se for decidido que o aquecedor a gás não vai ser maisutilizado, recomenda-se que sera desligado da botija de gás. Cortar tambem a mangueira de borracha. Se as ciências brincarem com o aquecedor, certificar-se de que as peças perigosas são removidas. Nunca eliminar produits não biodegradáveis no meio ambiente,mas descartá-los de accordo com a leiisagemação Nacional vigente.No final da sua vidautil,olproduito nao deveseliminado como residuo urbano.Deve se levado a um centro de recolha de resíduos diferenciados especial local ou a um revendctor que forneça esse service.A eliminação de um aparelho domestico separadamente evita possíveis consequências negativas para o ambiente e para a saude decorrentes de eliminação inadequada e permite que os materiais constituentes sejam recuperados para obter poupanças significativas em energia e recursos. Como um lembrete da necessidade de eliminação de eletrodomesticos separadamente, o produit é marcado com uma imagem de um contentor de lixo com rodas barrado com uma cruz.

Lembre-se que o aquecedor a gás é composto pelos seguentes materiais:

• Ferro, ou está, o armário do aquecido e o corpo do queimador.
  Aluminio, tubos de gás.
• Latão, ou está, a torneira e o analisador da atmosfera.
• Plástico, ou seja, as rodas e o acendedor piezoeletrico.
  Cobre revestido com borracha, ou seja, acendedor piezoeletrico e termopar.
• Ceramica, placado queimador.

DISPOSICOs DE GARANTIA

O aparecido é fornecido com uma garantía de 24 vezes, a partir da data de compra. Todos os defeitos de material e fabrico serão reparados ou substituções gratamente dentro des三期. Aplicam-se as seguides regras:

• Recusamos expressamente todas as reclamações de danos adiconais, incluindo reclamações de danos colaterais.
• A reparacao ou substituicao de componentes dentro do periodo de garantia nao resultar a numa extensao da garantia.
• A garantia é anulada se tiver sido realizada alguma modificação, peças não originais instaladas ou reparações realizadas por terreiros.
• Os componentes sujeitos a desgaste normal, como filtros, baterias, lampadas e elementos de aquecimento não são abrangidos pela garantia.

• A garantia é valida apenas quando aparece a fatura de compra original e datada e se não tiver sido realizada nenhum modificaçao.

• A garantia é invalida para danos causados por negligência ou por ações que se desviam daqueças contidas neste manual de instruções.

• Os custos de transporte e os ricos envolvidos durante o transporte do aparelho ou componentes do aparelho devem ser sempre por conta do comprador
• Os danos causados pela não'utilisation de peças sobressalentes adequadas não são abrangidos pela garantia.

Para evaporar gastos desnecessários, recomendamos que consulte sempre primeiro custadosamente as instruções de'utilisation. Leve o aparecido ao seu revendedor para realizar as reparações se estas instruções não fornecem uma solução.

www.Qlima.com

Quando o aparecido ja não for funcional, deve ser eliminado de modo acause o minimo impacto ambiental, de acordo com os regulamentos da autoridade local.

VAD DU BEHÖVER VETA I FÜRVÄG (SE)

VARNINGAR

PT - Este produits não é adequado para fins de aquecimento primário

Classe de eficiência energetica: classe A

Saia de calor direto: 4,1kW

Indice de eficiência energetica: EEL = 89%

Consulte o manuall de instruções para a montagem, instalaçao,

manulencao, desmontagem, reciclagem e / ou descarte no final de

sua vidautil.

O aquecedoragásdescritoanteriormenteestáemconformidadecom

as seguiñtes direitivas e regulamentos da CE:

• Regulamento relativo aos aparehos a gás (UE) 2016/426 (GAR)

• Regulamento Delegado (UE) 2015/1186 & 2015/1188 da Comissao

As seguiñtes nomas harmonizadas foram aplicadas:

-EN449:2002+A1:2007
