BRUKSANVISNING HAVSB250 KONIG

Total Strömforbrukning 80W

AC

230V/50Hz

IngangKanslighat(Subwoofer) 200mV + 20mV

IngangKanslighat(Soundbar) 750mV± 50mV

Högtalarimpedans (Subwoofer) 8 Ohm

Högtalarimpedans (Soundbar) 8 Ohm

S/N (A Vikt) 80dB

Subwoofer Power Utgang 40W

Soundbar Power Utgang 2 x 20W

Obs: Specificationerna kan forandras i form av forbättringar.

1. Trykk på strømbryteren (POWER) på endepanelet til hovedenheten for á slå på systemet. Standby-indikatoren vil da lyse.

Trykk deretter pa STANDBY-knappen pa fjernkontrollen for a gá inn i normalmodus. Trykk enda en gang pa knappen for á beholde encheten i standby-modus.

B. VOLUM

1. Trykk på knappen VOL + på forsiden av hovedenheten, eller knappen VOL + på fjernkontrollen, for Å öke lydstyrken.
2. Trykk pa knappen VOL - pa forsiden av hovedenheten, ellr knappen VOL - pa fjernkontrollen, for a senke lydstyrken.

C.LYDL0S

Trykk en gang pa MUTE-knappen pa fjernkontrollen for a sette encheten i lydløs modus.
OBS: Vennligst les naye gjennom alle de folgende viktige forholsreglene for a sikre sikker drift av encheten.
1. Les instruksjonene - alle sikkerhets- og driftsinstruksjoner bør leses før lydpanelet tas i bruk.
2. Ta vare pa instruksjonene - sikkerhets- og driftsininstruksjonene bør tas vare pa for fremtidig referanse.
3. Følg instruksjonene - alle driftsininstruksjoner bør følges.
4. Merk deg advarsler - alle advarsler pa lydpanelet og i driftsinstruksjonene bcr overholds.
5. Strömkilde - lydpanelet bør kun vare tilkoblet en strømforsyning som spesifikt er nevnt i driftsinstruksjonene eller som er merket på,enheten.
6. Beskyttelse av strømkabel - strømforsyningskabler bør legges sik at de ikke er sannsynlig Å blåtråket på ellerkommen i klem mellom gjenstander plassert på eller mot dem; vær spesielt oppmerksom på ledninger ved plugger, stikkontakter og punktet hvor dekommen ut av lydpanelet.
7. Vann og fuktighet - lydpanelet bør ici brukes i nærheten av vann (for eksempel i nærheten av et badekar, oppvaskkum, kjokkenvask, i en vát kjeller erer nær et svømmebasseng, osv.).
8. Ventilasjon - lydpanelet bør installeres sik at plasseringen dens ikke forstyrrer det forsvarlige ventilasjonskravet. Ikke bruk lydpanelet på en seng, sofa, teppe eller liknende overflate som kan blokkere ventilasjonsåpningene.

1. Varme - hold lydpanelet vekk fra varmekilder, sik som radiatorer, varmevekslere, owner erler andre apparater (inkludert forsterkere), som produserer varme.
2. Periode uten bruk - strømkabelen til lydpanelet bør trekkes ut av stikkontakten dersom,enheten ikke brakes over en lengre tidsperiode.
3. Skade som krever reparasjon - lydpanelet bør behandles av kualifisert servicepersonell när:

a. Strömforsyningskabelen eller pluggen har blitt skadet; eller
b. Gjenstander har falt pa uller vaeske har rent inn i apparatet;ller
c. Apparatet har blitt utsatt for regnvaer; ell er
d. Apparatet virker ikke som det skal eller viser en betydelig endring i ytelse; uller
e. Apparatet har blitt mistet aller kabinettet er blitt skadet.

1. Reparasjon - brukeren bør ikke forsøke Å reparere lydpanelet utover det som starnevnt i driftsinstruksjonene. Alle andre reparasjoner bør i stedet henvises til kvalifisert servicepersonell.
2. Rengjør kun med en tørr klut.
3. Ikke opphev sikkerhetsformålet med det upolariserte eller jordete stopselet. Dersom stopselet som medfolger ikke passer i stikkontakten din, takontakt med en elektriker for utskiftning av stikkontakten.
4. Koble fra lydpanelet under tordenvaar erer nar den star ubrukt over lengre tidssperioder.

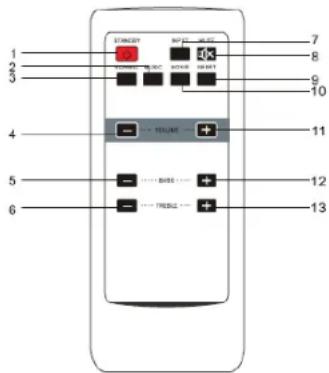

BYTTE BATTERIER I FJERNKONTROLLEN

1. STANDBY: Standby for strøm.
2. MUSIC: Valg av musikkmodus.
3. NORMAL: Valg av normalmodus.
4. VOL-: Knapp for senkning av lydstyrken.
5. BASS:: Knapp for senkning av bassen.
6. TREBLE-: Knapp for senkning av diskanten.
7. INPUT: Knapp for valg av inngang.
8. MUTE: Knapp for lydløsfunksjön.
9. RESET: Knapp for tilbakedilling.
10. MOVIE: Valg av filmodus.
11. VOL+: Knapp for okning av lydstyrken.
12. BASS-: Knapp for økning av bassen.
13. TREBLE-: Knapp for okning av diskanten.

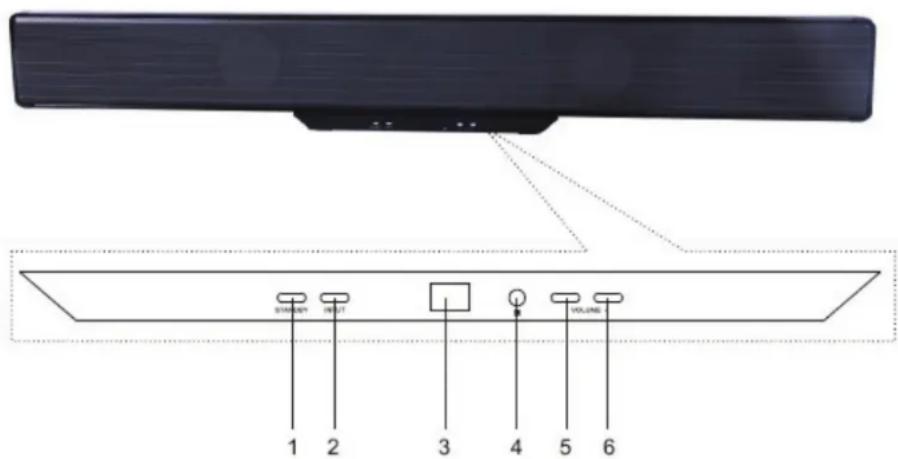

FRONTPANEL:

1. STANDBY: Standby-knapp for strøm.

2. INPUT: Knapp for valg av inngang.

3. LED-display.

4. Sensor for fjernkontroll.
5. VOL.: Knapp for senkning av lydstyrken.
6. VOL+: Knapp for Økning av lydstyrken.

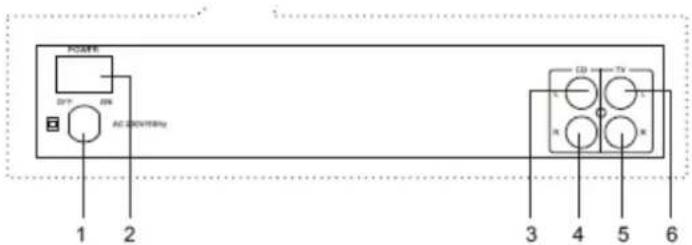

ENDEPANEL:

1. Inngang for strømkabel.
2. Strömbryter (pá/av).
3. Inngang for CD-stereo venstre audio.
4. Inngang for CD-stereo høyre audio.
5. Inngang for TV-stereo hoyre audio.
6. Inngang for TV-stereo venstre audio.

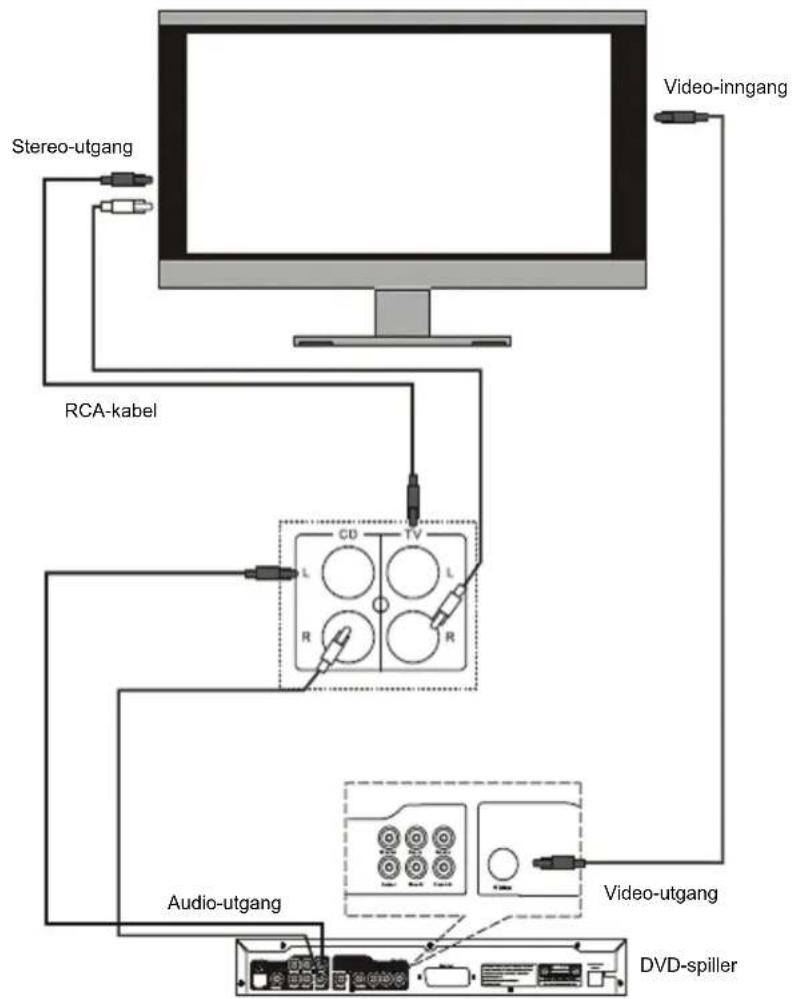

SYSTEMTILKOBLINGSINSTRUKSJONER

STRÖMKILDE:

Strømforsyning

AC

230V/50Hz

Total strømforbruk 80W

Inngangssensitivitet (Subwoofer) 200mV + 20mV

Inngangssensitivitet (Lydpanel) 750mV± 50mV

Hoyttalerimpedans (Subwoofer) 8 Ohm

Hoyttalerimpedans (Lydpanel) 8 Ohm

S/N 80dB

Subwoofer utgangseffekt 40W

Lydpanel utgangseffekt 2 × 20W

Merknad: Spesifikasjoner kan endres ettersom forbedringer tar sted.

For a redusere faren for stromstot, skal dette produktet BARE apnes av en autorisert tekniker nar vedlikehold er ndvendig. Koble Produktet fra strommen og annet utstyr dersom et problem oppstar. Ikke utsett produit for vann ell er fuktigkeit.

Vedlikehold:

Rens bare med en tarr klut. Ikke bruk rensemidler ellr skuremidler.

Garanti:

Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produitet aller skade forarsaket av urkitig bruk av dette produitet.

Generelt:

Utforming og spesifikasjoner kan endres uten forhandsvarsel.

Alle logoer, merker og produktnavn er varemeker erller registrente varemeker til de respektive eierne, og skal behandles som dette.

Behold denne veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Beskrivelse: Lydpanel

Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux normes suivantes : / in overeenstemming met de volgende normen is: / è conforme ai seguenti standard: / es conforme a las siguentes normas: / Megfele az alábbi szabványoknak: / Täyttaa seuraavat standardit: / Overensstämmer med foljande standarder: / splnju nénasledujíci normy: / Este in conformitate cu urmátoarele standarde: / Σμμρφωνεται με τις ακόλουθες προδίαγραφές: / Overensstemmelse med følgende standarder: / Overensstemmer med følgende standarder:

EN 60065:2002+A1:2006+A11:2008+A2:2010

EN 55013:2001+A1+A2; EN 33020:2007

EN 61000-3-2:2006+A1+A2; EN 61000-3-3:2008

EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Directa(s) UE / EU direktivak / EU Toimintaohje(ET) / Eu Direktiv(en) / Smernice EU / Direktiva(e) UE / Oðnyi(aε) Tnε EE / EU direktiv(er) / EU-direktiv(ene): 2006/95/EC AND 2004/108/EC

s-Hertogenbosch, 26-07-2011 Ms./Frau/Mme./Mevrouw /Sig.ra/D./urholgy/Sl./Fraken/Fru.
