BRUKSANVISNING Dyad Pro ROBOROCK

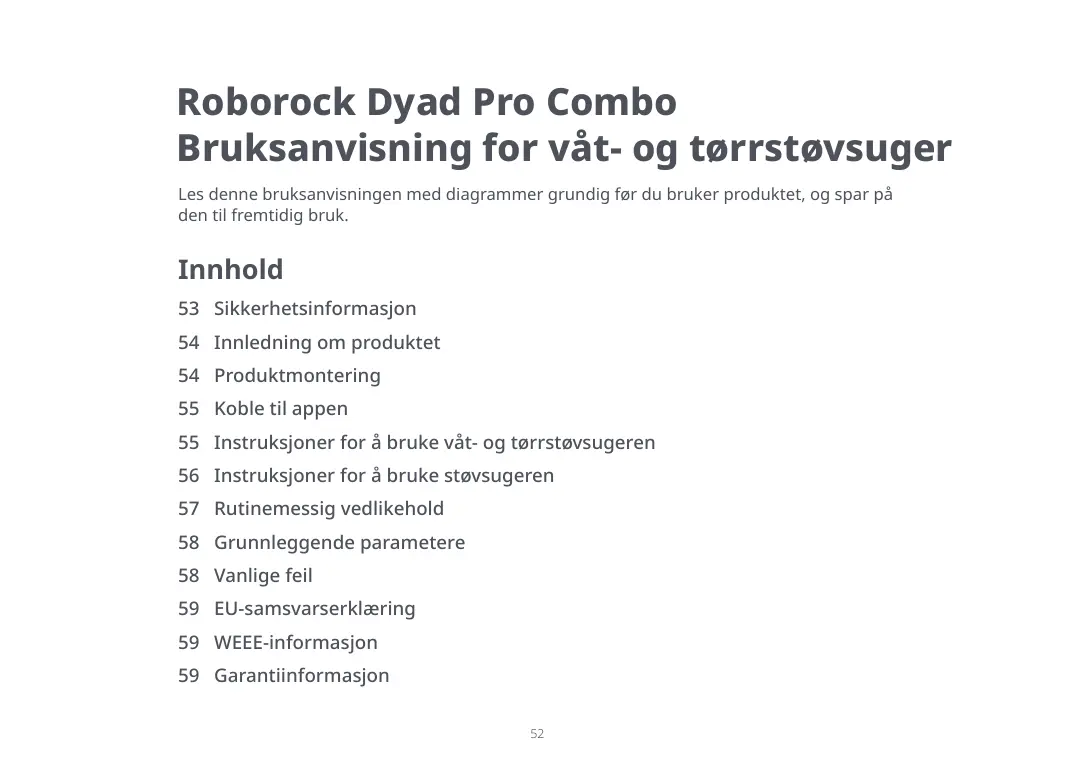

Roborock Dyad Pro Combo Bruksanvisning for våt- og tørrstøvsuger Les denne bruksanvisningen med diagrammer grundig før du bruker produktet, og spar på den til fremtidig bruk. Innhold 53 Sikkerhetsinformasjon 54 Innledning om produktet 54 Produktmontering 55 Koble til appen 55 Instruksjoner for å bruke våt- og tørrstøvsugeren 56 Instruksjoner for å bruke støvsugeren 57 Rutinemessig vedlikehold 58 Grunnleggende parametere 58 Vanlige feil 59 EU-samsvarserklæring 59 WEEE-informasjon 59 Garantiinformasjon

Sikkerhetsinformasjon Bruksrestriksjoner

• Ikke bruk denne støvsugeren utendørs eller i noen kommersielle eller industriområder. Den er beregnet til bruk kun i hjemmet.
• Ikke oppbevar støvsugeren noe sted i en bil for å unngå høy eller lav temperatur som påvirker batteriets levetid.
• Batteripakken i denne rengjøringsenheten kan ikke brukes til å lade eller utlade i omgivelser med høy fuktighet eller temperaturer på over 40 °C eller under 4 °C.
• Bruk vedlikeholdsbørsten forsiktig for å unngå personskader. Oppbevares utilgjengelig for barn.
• Barn skal være under oppsyn for å sikre at de ikke leker med apparatet.
• Dette apparatet er ikke beregnet brukt av personer (inkludert barn) med redusert fysisk, sensorisk eller mental kapasitet, eller med mangel på erfaring eller kunnskap, med mindre de er under oppsyn eller har fått instruksjoner om bruken av apparatet av en person som er ansvarlig for deres sikkerhet (CB).
• Dette apparatet kan brukes av barn i alderen 8 år og mer og personer med redusert fysisk, sensorisk eller mental kapasitet eller med mangel på erfaring eller kunnskap, hvis de er under oppsyn eller har fått instruksjoner om bruken av apparatet på en sikker måte og med forståelse av de involverte farene. Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten oppsyn (EU).
• For å tilfredsstille krav til RF-eksponering skal en avstand på 20 cm eller mer opprettholdes mellom denne enheten og personer ved bruk av enheten. For å sikre samsvar anbefales ikke bruk på kortere avstand enn dette.
• Antennen som brukes til denne senderen, må ikke plasseres sammen med en annen antenne eller sender.
• Hold hår, løse klær, fingre og alle kroppsdeler unna åpninger og bevegelige deler.
• Hold lemmer og kjæledyr unna roterende børstehoder for å unngå personskader.
• Ikke rør ved strømkabelen eller bruk produktet med våte hender for å hindre personskader.
• Ikke støvsug noen stoffer som brenner eller røyker (som sigarettstubber som ikke er slukket).
• Ikke støvsug harde eller spisse gjenstander (som byggematerialer, glass og spiker).
• Dette produktet skal bare brukes i områder på under 3000 meter over havet. Batteri og lading ADVARSEL

• Ikke lad batterier som ikke kan lades på nytt.
• Dette produktet inneholder batterier som bare kan skiftes ut av fagpersoner.
• Bruk kun den avtagbare forsyningsenheten Roborock MDS01HRR eller MDS02HRR som leveres med dette produktet, for å lade batteriet på nytt.
• Ikke bruk tredjeparts batterier, strømkabler eller ladestasjoner.
• For å redusere risikoen for personskader fra bevegelige deler må strømmen slås av før service.
• Ikke demonter, reparer eller modifiser batteriet, strømkabelen eller ladestasjonen.
• Ikke lad støvsugeren eller monter ladestasjonen i nærheten av varmekilder eller i fuktige områder (som radiatorer eller baderom).
• Ikke tørk strømkabelen eller ladestasjonen med en våt klut. Ikke berør dem med våte hender.

• Hvis produktet ikke skal brukes i lengre tid, skal det lades helt, trekkes ut av stikkontakten og plasseres på et kjølig og tørt sted.
• Sørg for å lade det hver 3. måned for å unngå at batteriet overutlades. Transport

Støvsuger Endre modus Trykk: Bytt til AUTO-/MAX-modus Strøm Trykk: Start/Pause Trykk og hold i 2 sekunder: Slå av A2-1—Utløser til støvbeholderen A2-2—Støvbeholder A2-3—Stang A2-4—Munnstykke til forskjellige overflater A2-5—Motorisert minimunnstykke A2-6—2-i-1 rengjøringshode A3 Ladestasjon og oppbevaringsstativ til støvsugertilbehøret A3-1—Stangholderklemme A3-2—Vedlikeholdsbørste A3-3—Strømkabel A3-4—Selve ladestasjonen A3-5—Ladeport A3-6—Ladestasjonsbrett A3-7—Stangholder A3-8—Oppbevaringsstativ til støvsugertilbehøret

Produktmontering Montering av våt- og tørrstøvsuger

B1-1— Sett håndtaket inn i selve støvsugeren til det klikker på plass. -knappen skal vende fremover. B1-2— Trekk i håndtaket mens du trykker på utløserknappen på håndtaket på baksiden av selve støvsugeren for å fjerne håndtaket.

Montering av støvsuger

Montering av ladestasjonen B2-1— Fjern hovedenheten fra støvsugeren: Trykk på utløserknappen på hovedenheten med én hånd mens du griper håndtaket til hovedenheten og trekker kraftig nedover med den andre hånden. B2-2— Monter hovedenheten og den kombinerte støvbeholderenheten: Plasser støvbeholderfilteret slik at det vender opp, og juster strømporten til hovedenheten etter metallkontakten til støvbeholderen. Trykk deretter ned håndtaket til hovedenheten til det klikker på plass. B2-3— Koble hovedenheten og den kombinerte støvbeholderenheten med tilbehør. Metode 1: Koble enheten til et rengjøringshode. Metode 2: Koble enheten først til stangen, og koble deretter til et rengjøringshode. B3-1— Juster ladestasjonsbrettet etter selve ladestasjonen, trykk ned, og kontroll at det sitter godt på plass. B3-2— Koble strømkabelen i siden av ladestasjonen, og sett i kontakten. B3-3— Grip fatt i håndtakene på siden av brettet, og trekk oppover for å demontere ladestasjonen. B4 Montering av oppbevaringsstativet og oppbevaringstilbehør til støvsugeren. B4-1— Plasser oppbevaringsstativet på gulvet, juster koblingspunktet etter høyre siden av ladestasjonen, og monter ladestasjonen fra toppen og ned. B4-2— Sett stangholderen inn i sporet på oppbevaringsstativet til den klikker på plass. B4-3— Trykk på klemmen på baksiden, og trekk holderen oppover for å fjerne holderen. B4-4— Oppbevar alt tilbehør. Merk: Ikke oppbevar hovedenheten og den kombinerte støvbeholderenheten på toppen av stangen for å hindre at den faller ned. ❸ Legg til enheten Åpne Roborock-appen, trykk på «Scan to Connect» (Skann for å koble til) eller «Search for Device» (Søk etter enhet) på startsiden, og legg til enheten som instruert i appen. Merk:

• Den faktiske prosessen kan variere pga. pågående appoppdateringer. Følg instruksjonene som finnes i appen.
• Kun 2,4 GHz WiFi støttes.
• Hvis støvsugeren venter i mer enn en halv time for å kobles til, deaktiveres WiFi automatisk. Hvis du vil koble til på nytt, tilbakestilles WiFi før du fortsetter.
• Under fastvareoppdateringer skal du ikke fjerne hovedenheten fra våt- og tørrstøvsuger. Hvis ikke, vil oppdateringen mislykkes.

Koble til appen ❶ Last ned appen Søk etter «Roborock» i App Store eller Google Play, eller skann QR-koden for å laste ned og installere appen. ❷ Tilbakestill WiFi a. Hold maskinen oppreist, og trykk på for å lyse opp skjermen og gå inn i ventemodus. b. Trykk og hold på og til du hører talemeldingen «Resetting WiFi» (Tilbakestiller WiFi). Tilbakestillingen er fullført når WiFiindikatoren blinker sakte. Deretter venter støvsugeren på tilkobling.

Instruksjoner for å bruke våt- og tørrstøvsugeren Fylle vasketanken C1-1— Skyv på utløserknappen på vasketanken, og ta ut tanken. C1-2— Åpne dekslet, fyll tanken med springvann, og lukk det godt igjen. Vannivået skal ikke være høyere enn MAX-streken. Merk: For å unngå at vanntanken deformeres skal du bare bruke kaldt vann. C1-3— Vipp vasketanken, sett bunnen på plass, og skyv forsiktig innover for å feste på plass.

• For å hindre korrosjon eller skade skal du ikke bruke desinfiseringsmiddel og bare bruke vaskemiddel som anbefales av Roborock.

Sette i gang støvsugeren C3-1— Trykk på siden av rengjøringshodet uten vaskemiddelkassetten, og skyv håndtaket for å låse rengjøringshodet, eller trekk i håndtaket for å låse opp rengjøringshodet. C3-2— Låst C3-3— Ulåst Lås opp rengjøringshodet, trykk på å starte støvsugeren. -knappen for Merk:

• Rengjøringshodet fungerer ikke når det er låst. Låst det opp først.
• Ved å trykke på -knappen kan du bare sette i gang med å tørke når støvsugeren lader. C4-1— Forsiktig For å hindre at skittent vann lekker ut skal du ikke legge støvsugeren flat eller vippe den mer enn 60° når smusstanken er på plass. Bytte moduser Trykk på -knappen for å veksle mellom AUTO-, MAX-, Gulvtørkings- eller ECO-modus. Skjermen viser ikonet til den gjeldende modusen. Merk: Gulvtørkingsmodus er beregnet på å fjerne rent vann fra våte omgivelser som f.eks. baderom. Den bør ikke brukes der vanndybden er på mer enn 10 mm. Ventemodus og slå av

1. Når støvsugeren er i drift, skal du trykke på

-knappen for å sette den på pause eller for å gå inn i ventemodus.

2. I ventemodus kan du låse rengjøringshodet og

plassere støvsugeren oppreist på gulvet.

3. Lås rengjøringshodet, og trykk og hold nede

-knappen i 2 sekunder for å slå av støvsugeren. Hvis støvsuger står i 5 minutter i ventemodus og uten å brukes, slår den automatisk av. Merk: Innstillingene kan endres i appen for å aktivere automatisk gjenopptatt drift etter at rengjøringshodet låses opp. Fylle på og tømme av vann Når smusstanken er full eller vasketanken er tom under bruk, avgir støvsugeren hørbare og visuelle meldinger. Vasketanken tilsettes vann, eller smusstanken må tømmes før du fortsetter.

Tømme smusstanken C5-1— Skyv på utløseren på smusstanken, og ta ut tanken. C5-2— Hold fast i håndtaket med den ene hånden, løft dekslet forsiktig ut, og tøm deretter ut det skitne vannet. C5-3— Sett på igjen dekslet, vipp smusstanken, sett bunnen på plass, og skyv forsiktig innover for å feste på plass. Lade og selvrens

1. Lås rengjøringshodet, og plasser støvsugeren på

ladestasjonen. Talemeldingen «Charging» (Lader) indikerer at støvsugeren lader.

2. Trykk på -knappen for å sette i gang standard

selvrens. Trykk og hold nede knappen i 2 sekunder for å bytte til DEEP-selvrensmodus.

3. Etter at selvrens er ferdig, skal du tømme

smusstanken for å hindre lukt. Merk:

• Produktet er utstyrt med innebygd litiumion-batteripakke som er ladbar og med høy ytelse. Produktet holdes lades for normal bruk for å opprettholde batteriytelse.
• Støvsugeren skal alltid plasseres på ladestasjonen etter bruk for å hindre vannflekker. Tørking Tørking starter automatisk etter at selvrens er ferdig. Trykk på -knappen på støvsugeren i ladestasjonen for å starte og stanse tørking manuelt. Talemeldingsinnstillinger Koble til appen for å justere volumet på talemeldinger.

Instruksjoner for å bruke støvsugeren Slå strømmen på og av Trykk på -knappen for å sette i gang støvsugeren, og trykk én gang til for å sette støvsugeren på pause. Trykk og hold nede knappen i 2 sekunder for å slå av støvsugeren. Bytte moduser Trykk på -knappen for å veksle mellom AUTOog MAX-modus. Skjermen viser ikonet til den gjeldende modusen.

Velge et rengjøringshode D1-1— Motorisert minimunnstykke D1-2— Munnstykke til forskjellige overflater D1-3— Fugemunnstykke D1-4— Støvbørste Motorisert minimunnstykke: Til å fjerne støv fra madrasser og overmadrasser med mykt lo eller sofaer. Munnstykke til forskjellige overflater: Til å fjerne støv fra gulvtepper med kort og middels lugg. Det kan også brukes på fliser eller andre gulvflater. 2-i-1 rengjøringshode (fugemunnstykke): Til å fjerne støv i gap i dørrammer. 2-i-1 rengjøringshode (støvbørste): Til å fjerne støv fra bord eller tøy. Veksle mellom fugemunnstykket og støvbørste: Trykk på låselåsen i bunnen av 2-i-1 rengjøringshodet, og trekk hodet nedover til det klikker på plass. Rengjøringshodet byttes til en støvbørste. Trykk på låselåsen, og skyv hodet oppover for å synliggjøre hodet på fugemunnstykket. Rengjøringshodet byttes til et fugemunnstykke. Merk:

• Ikke bruk et rengjøringshode til å tørke gulvet.
• Ikke berør den roterende delen av rengjøringshodet.

Rutinemessig vedlikehold Se følgende tabell om rutinemessig vedlikehold for å opprettholde optimal ytelse på produktet. Deler Vedlikeholdshyppighet Utskiftingshyppighet Ruller 2–4 uker 6–12 måneder Filter (smusstank) 1 måned 6–12 måneder Filter (støvbeholder) 1 måned 6–12 måneder Rengjøringshode og smussvannrør 1 måned I/R Smusstank 1 måned I/R Sensor med smussvannivå 1 måned I/R Ladestasjonsbrett Etter behov I/R Ladekontakter 1 måned I/R Støvbeholder 1 måned I/R Munnstykke til forskjellige overflater 1 måned I/R Motorisert minimunnstykke 1 måned I/R Vedlikehold av produktet Hvis produktet ikke skal brukes i en lang tidsperiode, skal det lades helt og kobles fra før det oppbevares på et kjølig og tørt sted. Ikke plasser produktet på et fuktig sted eller i direkte sollys. Lad det minst hver 3. måned for å unngå utlading. Rengjøre hovedenheten og selve støvsugeren Tørk og rengjør hovedenheten og selve støvsugeren med en myk og tørr klut. Før rengjøring skal du koble fra strømforsyningen og slå av støvsugeren. E1 Rengjøre smusstanken og filteret E1-1— Ta ut smusstanken, trekk ut dekslet og åpne vannivåsensorene. Rengjør delene med vedlikeholdsbørsten som følger med, skyll dem i kaldt vann, og sett på vannivåsensorene til de klikker på plass. E1-2— Ta ut filteret fra dekslet på smussvanntanken, og fjern eventuelt smuss som er festet til filteret. Hvis filteret er skittent, skal du skylle det i kaldt vann og riste bort eventuelle vannrester. E1-3— La det gå inntil 24 timer for at alle delene skal tørke, og sett dem på igjen. Merk:

• Bruk et annet filter om nødvendig.
• Ikke berør filteret med hendene, børster eller skarpe gjenstander for å unngå at filteret skades.

1. Fjern støvsugeren fra ladestasjonen, og slå den

E2-1— Roter det bakre rulledekslet inn i ulåst posisjon, og trekk den bakre rullen utover. E2-2— Klyp sammen venstre og høyre rulle med begge hendene, og trekk dem utover. E2-3— Skjær bort eventuelt hår som har viklet seg inn i rullene, og fjern eventuelt smuss med vedlikeholdsbørsten som følger med. Merk: Vær forsiktig ved bruk av vedlikeholdsbørsten for å unngå personskader. E2-4— Sett den bakre rullen inn fra siden, og roter deretter det bakre rulledekslet fra ulåst posisjon til låst posisjon til det klikker på plass. E2-5— Merk: Ikke skyll rengjøringshodet direkte med vann. E2-6— For å sette på rullene foran, henholdsvis merket med rødt og blått, på riktig side av hodet. Klyp dem med begge hendene, og juster dem etter rulleakslingen foran. Skyv innover for å montere riktig. E3 Rengjøre rengjøringshodet og smussvannrøret

1. Fjern smusstanken og rullene foran og bak. Slå

av støvsugeren, og stabiliser selve støvsugeren.

2. Rengjør rullesporene og smussvannrør med

vedlikeholdsbørsten som følger med.

3. Tørk ladekontaktene med en tørr klut.

4. Sett rullene og smusstanken på plass igjen.

E3-1— Ladekontakter Merk: Ikke skyll rengjøringshodet direkte med vann. E4 Rengjøre ladestasjonsbrettet E4-1— Grip fatt i håndtakene på siden av brettet, og trekk oppover. E4-2— Skyll brettet med vann, og sett det på plass igjen etter tørking. E4-3—Merk: Bare fjern og vask brettet. Ikke vask andre deler av ladestasjonen. Rengjøre hovedenheten og den kombinerte støvbeholderenheten

E5-1— Trykk på utløserknappen på støvbeholderen, og fjern støvbeholderen for å kaste støvet. E5-2— Fjern filteret. E5-3— Grip i håndtaket, og løft ut syklondelene. E5-4— Kast støvet på innsiden, og sett syklondelene og filteret tilbake i støvbeholderen. E5-5— Ikke vask støvbeholderen for å inngå skade på innvendige elektriske deler. E6 Rengjøre munnstykket til forskjellige overflater E7 Rengjøre det motoriserte minimunnstykket E7-1— Hold børsten slik at låsen på siden vender mot deg, og vri låsen mot uret. E7-2— Etter at sperremekanismen fjernes, fjernes rullen. E7-3— Rengjør rullen med vedlikeholdsbørsten som følger med, og vask deretter rullen. E7-4— Plasser rullen vertikalt, og tørk den i minst 24 timer for at den skal bli helt tørr. Merk: Vær forsiktig ved bruk av vedlikeholdsbørsten for å unngå personskader. Grunnleggende parametere Hovedenhet Modell H1C1A Nominell inngang 25,75 VDC 1A Batteri 21,6 V / 4000 mAh (TYP) litiumionbatteri E6-1— Snu munnstykkehodet slik at bunnen vender mot deg. Se etter avfall, inkludert hår og fibrer på hodet eller på lagrene. E6-2— Skjær bort eventuelt hår som har viklet seg inn i rullen, og fjern eventuelt smuss med vedlikeholdsbørsten som følger med. Ladestasjon Modell MDS01HRR eller MDS02HRR Nominell inngangsspenning 220–240 VAC Nominell frekvens 50–60 Hz Nominell inngang 0,6 A Nominell utgang 25,75 VDC 1A Batteri 21,6 V / 4000 mAh (TYP) litiumionbatteri WiFi-spesifikasjoner Service WiFi Protokoll 802.11b/g/n Frekvensområde 2400–2483,5 MHz Maks. utgangseffekt ≤20 dBm Vanlige feil Skann QR-koden nedenfor for å se vanlige problemer. Merk: Vær forsiktig ved bruk av vedlikeholdsbørsten for å unngå personskader.

EU-samsvarserklæring Vi i Shenzhen Roborock Innovation Technology Co., Ltd., erklærer herved at dette utstyret er i samsvar med gjeldende direktiver og europeiske standarder, med tillegg. Den fullstendige ordlyden i EU-samsvarserklæringen er tilgjengelig på følgende nettadresse: https://global.roborock.com/pages/compliance WEEE-informasjon Riktig avhending av dette produktet. Dette merket indikerer at dette produktet ikke skal avhendes sammen med annet husholdningsavfall innen EU. For å hindre mulig skade på miljøet eller menneskers helse fra ukontrollert avfallsavhending, fremmes resirkulering for bærekraftig gjenbruk av materialressurser. For å returnere et brukt produkt skal returnerings- og oppsamlingssystemer brukes, eller kontakt forhandleren der produktet ble kjøpt. De kan ta imot produkter for miljøsikker resirkulering. Garantiinformasjon Garantiinformasjonen er avhengig av lovene i landet der produktet selges, og garantien er selgerens ansvar. Garantien dekker bare defekter i materialet eller utførelsen. Reparasjoner i garantiperioden kan bare utføres av et autorisert servicesenter. Når du gjør krav under garantien, må den opprinnelige kjøpskvitteringen (med kjøpsdato) sendes. Garantien dekker ikke følgende:

• Feil bruk, f.eks. overbelastning av apparatet, bruken av ikke-godkjent tilbehør, bruken av makt.
• Skade forårsaket av eksterne påvirkninger.
• Skade forårsaket av at brukerhåndboken ikke er blitt overholdt, f.eks. kobling til en uegnet hovedstrøm eller ikke-samsvar med installasjonsinstruksjoner.
• Demontering av hele eller deler av apparater.
