BRUKSANVISNING ES 534 TR-E WINNY

(2006/42/CE av 29/12/2009)

4. Type gressklipper

6. Produsentens navn og adresse

motor 19. Spak for innkobling av fremdrift

51. Obs: Les gjennom håndboken før maskinen tas i bruk.

52. Risiko for flyende gjenstander. Hold personer unna arbeidsstedet

53. Fare for skjæreskader. Kniver i bevegelse. Føtter eller hender må ikke

stikkes inn i knivhuset.

54. Kun gressklippere med elektrisk varmemotor.

55. Obs: Kniven fortsetter å rotere i en viss tid etter at maskinen er slått av.

56. Advarsel: Trekk ut tennplugghodet før hvert vedlikeholdsarbeide eller

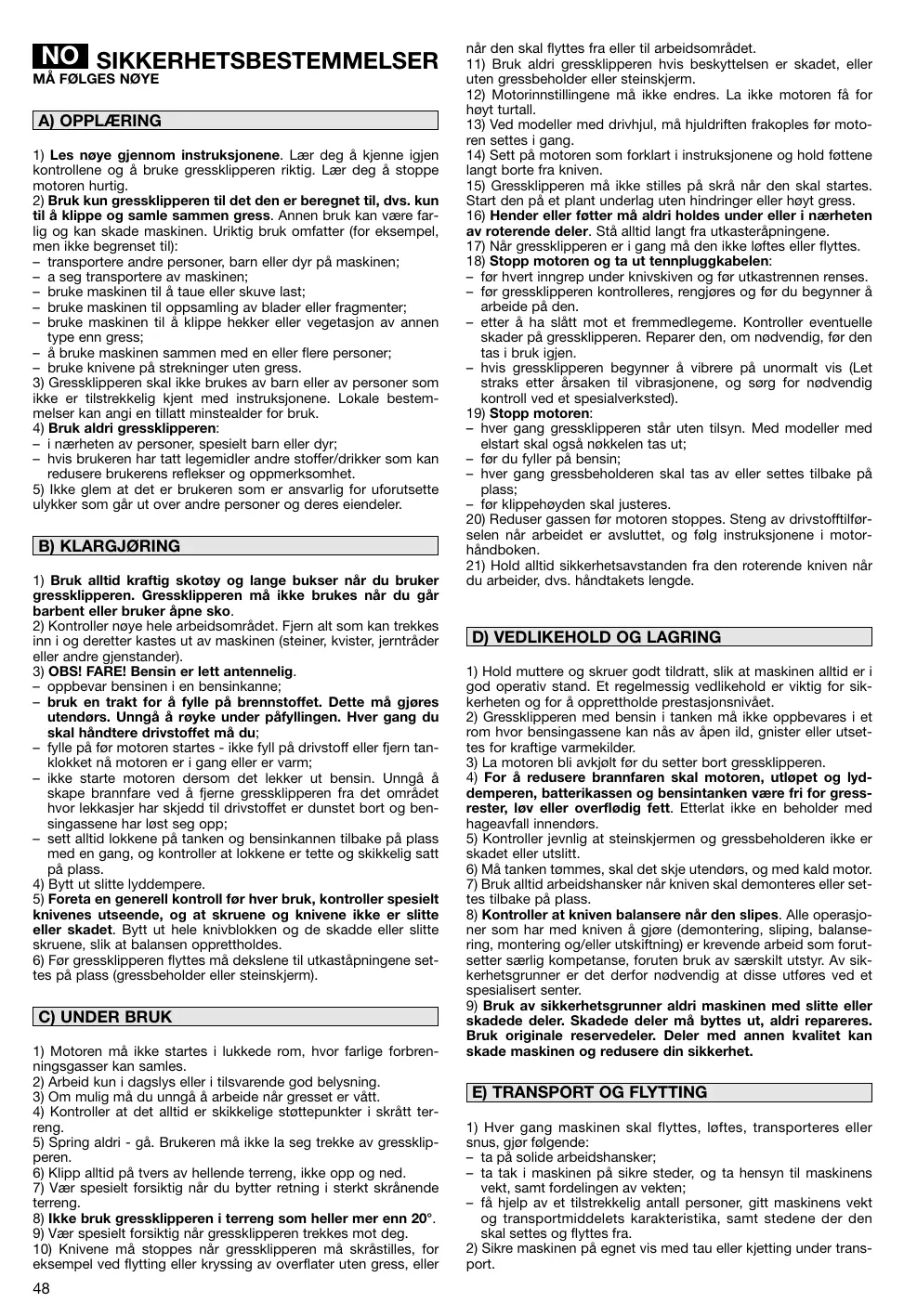

1) Les nøye gjennom instruksjonene. Lær deg å kjenne igjen

kontrollene og å bruke gressklipperen riktig. Lær deg å stoppe motoren hurtig.

2) Bruk kun gressklipperen til det den er beregnet til, dvs. kun

til å klippe og samle sammen gress. Annen bruk kan være farlig og kan skade maskinen. Uriktig bruk omfatter (for eksempel, men ikke begrenset til): – transportere andre personer, barn eller dyr på maskinen; – a seg transportere av maskinen; – bruke maskinen til å taue eller skuve last; – bruke maskinen til oppsamling av blader eller fragmenter; – bruke maskinen til å klippe hekker eller vegetasjon av annen type enn gress; – å bruke maskinen sammen med en eller flere personer; – bruke knivene på strekninger uten gress.

3) Gressklipperen skal ikke brukes av barn eller av personer som

ikke er tilstrekkelig kjent med instruksjonene. Lokale bestemmelser kan angi en tillatt minstealder for bruk.

4) Bruk aldri gressklipperen:

– i nærheten av personer, spesielt barn eller dyr; – hvis brukeren har tatt legemidler andre stoffer/drikker som kan redusere brukerens reflekser og oppmerksomhet.

5) Ikke glem at det er brukeren som er ansvarlig for uforutsette

ulykker som går ut over andre personer og deres eiendeler.

1) Bruk alltid kraftig skotøy og lange bukser når du bruker

gressklipperen. Gressklipperen må ikke brukes når du går barbent eller bruker åpne sko.

2) Kontroller nøye hele arbeidsområdet. Fjern alt som kan trekkes

inn i og deretter kastes ut av maskinen (steiner, kvister, jerntråder eller andre gjenstander).

3) OBS! FARE! Bensin er lett antennelig.

– oppbevar bensinen i en bensinkanne; – bruk en trakt for å fylle på brennstoffet. Dette må gjøres utendørs. Unngå å røyke under påfyllingen. Hver gang du skal håndtere drivstoffet må du; – fylle på før motoren startes - ikke fyll på drivstoff eller fjern tanklokket nå motoren er i gang eller er varm; – ikke starte motoren dersom det lekker ut bensin. Unngå å skape brannfare ved å fjerne gressklipperen fra det området hvor lekkasjer har skjedd til drivstoffet er dunstet bort og bensingassene har løst seg opp; – sett alltid lokkene på tanken og bensinkannen tilbake på plass med en gang, og kontroller at lokkene er tette og skikkelig satt på plass.

4) Bytt ut slitte lyddempere.

5) Foreta en generell kontroll før hver bruk, kontroller spesielt

knivenes utseende, og at skruene og knivene ikke er slitte eller skadet. Bytt ut hele knivblokken og de skadde eller slitte skruene, slik at balansen opprettholdes.

6) Før gressklipperen flyttes må dekslene til utkaståpningene settes på plass (gressbeholder eller steinskjerm).

3) Om mulig må du unngå å arbeide når gresset er vått.

4) Kontroller at det alltid er skikkelige støttepunkter i skrått terreng.

5) Spring aldri - gå. Brukeren må ikke la seg trekke av gressklipperen.

6) Klipp alltid på tvers av hellende terreng, ikke opp og ned.

7) Vær spesielt forsiktig når du bytter retning i sterkt skrånende

8) Ikke bruk gressklipperen i terreng som heller mer enn 20°.

9) Vær spesielt forsiktig når gressklipperen trekkes mot deg.

10) Knivene må stoppes når gressklipperen må skråstilles, for

eksempel ved flytting eller kryssing av overflater uten gress, eller

uten gressbeholder eller steinskjerm.

14) Sett på motoren som forklart i instruksjonene og hold føttene

langt borte fra kniven.

15) Gressklipperen må ikke stilles på skrå når den skal startes.

Start den på et plant underlag uten hindringer eller høyt gress.

16) Hender eller føtter må aldri holdes under eller i nærheten

av roterende deler. Stå alltid langt fra utkasteråpningene.

17) Når gressklipperen er i gang må den ikke løftes eller flyttes.

18) Stopp motoren og ta ut tennpluggkabelen:

– før hvert inngrep under knivskiven og før utkastrennen renses. – før gressklipperen kontrolleres, rengjøres og før du begynner å arbeide på den. – etter å ha slått mot et fremmedlegeme. Kontroller eventuelle skader på gressklipperen. Reparer den, om nødvendig, før den tas i bruk igjen. – hvis gressklipperen begynner å vibrere på unormalt vis (Let straks etter årsaken til vibrasjonene, og sørg for nødvendig kontroll ved et spesialverksted).

– hver gang gressklipperen står uten tilsyn. Med modeller med elstart skal også nøkkelen tas ut; – før du fyller på bensin; – hver gang gressbeholderen skal tas av eller settes tilbake på plass; – før klippehøyden skal justeres. 20) Reduser gassen før motoren stoppes. Steng av drivstofftilførselen når arbeidet er avsluttet, og følg instruksjonene i motorhåndboken.

21) Hold alltid sikkerhetsavstanden fra den roterende kniven når

du arbeider, dvs. håndtakets lengde.

D) VEDLIKEHOLD OG LAGRING

1) Hold muttere og skruer godt tildratt, slik at maskinen alltid er i

god operativ stand. Et regelmessig vedlikehold er viktig for sikkerheten og for å opprettholde prestasjonsnivået.

2) Gressklipperen med bensin i tanken må ikke oppbevares i et

rom hvor bensingassene kan nås av åpen ild, gnister eller utsettes for kraftige varmekilder.

3) La motoren bli avkjølt før du setter bort gressklipperen.

4) For å redusere brannfaren skal motoren, utløpet og lyddemperen, batterikassen og bensintanken være fri for gressrester, løv eller overflødig fett. Etterlat ikke en beholder med hageavfall innendørs.

5) Kontroller jevnlig at steinskjermen og gressbeholderen ikke er

skadet eller utslitt.

6) Må tanken tømmes, skal det skje utendørs, og med kald motor.

7) Bruk alltid arbeidshansker når kniven skal demonteres eller settes tilbake på plass.

8) Kontroller at kniven balansere når den slipes. Alle operasjoner som har med kniven å gjøre (demontering, sliping, balansering, montering og/eller utskiftning) er krevende arbeid som forutsetter særlig kompetanse, foruten bruk av særskilt utstyr. Av sikkerhetsgrunner er det derfor nødvendig at disse utføres ved et spesialisert senter.

9) Bruk av sikkerhetsgrunner aldri maskinen med slitte eller

skadede deler. Skadede deler må byttes ut, aldri repareres. Bruk originale reservedeler. Deler med annen kvalitet kan skade maskinen og redusere din sikkerhet.

E) TRANSPORT OG FLYTTING

snus, gjør følgende: – ta på solide arbeidshansker; – ta tak i maskinen på sikre steder, og ta hensyn til maskinens vekt, samt fordelingen av vekten; – få hjelp av et tilstrekkelig antall personer, gitt maskinens vekt og transportmiddelets karakteristika, samt stedene der den skal settes og flyttes fra.

2) Sikre maskinen på egnet vis med tau eller kjetting under transport.

NO BRUKSREGLER Hva motoren og batteriet (hvis forutsett) angår, må man lese de tilhørende instruksjonsbøkene. MERK - Samsvaret mellom referansene inneholdt i teksten og de tilsvarende figurene (plassert på sidene 2 - 3 ) er gitt ved tallet som står foran hvert avsnitt.

1. FULLFØRING AV MONTERINGEN

MERK - Maskinen kan være levert med noen deler allerede montert. ADVARSEL - Utpakking og fullføring av monteringen må foretas på en plan og solid overflate, med tilstrekkelig plass til flytting av maskinen og emballasjen, idet en hele tiden benytter egnet utstyr. Avfallshåndtering av emballasjen må skje i samsvar med gjeldende lokale bestemmelser. 1.1a Håndtak type “I” – uten høydeinnstilling - Monter nedre del av håndtaket (1) til hullene på siden av chassiset ved å feste det med skruene (2) som følger med. Monter den øvre delen (3) ved hjelp av de vedlagte skruene (4), og kontroller at fjæra (5) som styrer startsnoren er i riktig stilling. På noen modeller: koble kabelen til motorbremsen (6) ved å hekte enden (7) på vaieren til det egnede hullet på kontrollspaken (8). Sett deretter kabelens festemekanisme (6a) fast til håndtaket ved hjelp av skruene (9), som angitt. Fest kontrollkablene med klemmene (10). 1.1b Håndtak type “II” – med høydeinnstilling - Sett den nedre delen av det forhåndsmonterte håndtaket (1) tilbake i arbeidsstillingen, og lås ved hjelp av de nedre knottene (2), idet du passer på at de to tappene (3) forblir plugget inn i sine respektive hull (4). Monter den øvre delen (5) ved hjelp av de vedlagte skruene (6), og kontroller at fjæra (7) som styrer startsnoren er i riktig stilling. På noen modeller: koble kabelen til motorbremsen (8) ved å hekte enden (9) på vaieren til det egnede hullet på kontrollspaken (10). Sett deretter kabelens festemekanisme (8a) fast til håndtaket ved hjelp av skruene (11), som angitt. Fest kontrollkablene med klemmene (12). Ved å løsne knottene (2) er det mulig å regulere håndtaket i to forskjellige høyder. 1.2a Ved stiv sekk: Ta platen (1) og stoppskivene (2) forsiktig fra sekkens (3) øvre del. Fjern de to stoppskivene (2) og monter platen (1) på sekkens (3) øvre del. Skyv inn til det klikker. Monter sekkens to deler (3) og (4). Kontroller at hakene blir satt riktig inn i respektive åpninger til du hører et klikk, og fest dem med skruene (5) som følger med. 1.2b Ved sekk av plast og tøy: Rammen (15) føres inn i sekken (17) og festes i alle plastprofiler (18) med en skrutrekker, som vist på figuren. Sett tøyets ytterkant (19) inn i åpningen på plastdelen (13). Start 5-7 mm fra endene.

1.3 På modellene som er utstyrt med elektrisk tenning skal

batteriledningen kobles til stikkontakten på hovedkabelen til klipperen.

mot håndtaket for start og så lenge gressklipperen er i bruk. Motoren stopper så snart spaken slippes.

2.3 På trekkmodellene skjer framdriften av gressklipperen

ved å føre spaken (1) i retning håndtaket. Gressklipperen slutter å gå framover idet spaken slippes.

2.4 Skjærehøyden reguleres av de dertil bestemte spakene

(1). På noen modeller, fjern dekselet (2) og skru av bolten (3) med nøkkelen (4) som følger med. Plasser hjulene i hullet (5) som svarer til ønsket klippehøyde og lås bolten (3) helt fast med nøkkelen (4). De fire hjulene må reguleres med samme høyde. HØYDEJUSTERINGEN MÅ KUN GJØRES NÅR KNIVEN IKKE ROTERER.

3.1 Løft på steinskjermen og hekt fast den stive sekken (1)

eller tøysekken (2) på riktig måte, slik som vist på bildet. 3.2 For å starte, følg anvisningene i motorens instruksjonshåndbok, dra deretter bremsespaken for kniven (1) mot håndtaket, og dra med et bestemt rykk i håndtaket på startsnoren (2). For modellene som er utstyrte med elektrisk oppstart, dra knivens bremsespak (1) i retning håndtaket, og vri om startnøkkelen (3).

3.3 Gressmatten kommer til å få et bedre utseende hvis

gresset alltid klippes i samme høyde og vekselsvis i begge retninger.

RÅD FOR STELL AV PLENEN

Hver gresstype har forskjellige egenskaper, og kan derfor kreve forskjellige måter for stell av plenen; les alltid anvisningene som følger med frøpakken hva angår klippehøyden, og se den i sammenheng med vekstbetingelsene på stedet. Det er nødvendig å huske på at de fleste gresstyper består av én stilk og ett eller flere blader.Dersom bladene klippes fullstendig blir plenen skadet, og den vil ha vanskeligere for å vokse igjen. De følgende retningslinjene kan være generelt gyldige: – en for lav klipp fører til oppriving og tynning av gressteppet, og gir et "flekkvis" utseende; – om sommeren må det klippes høyere for å unngå uttørking av terrenget; – ikke klipp gresset når det er vått; det kan redusere knivens effektivitet på grunn av gresset som fester seg til den, og medføre oppriving av gressteppet; – dersom gresset er veldig høyt, er det en fordel først å foreta en klipp med den største høyden maskinen tillater, etter fulgt av en ny klipp to eller tre dager senere.

3.4 Man skal slippe bremsespaken (1) og koble ut tennpluggens hette (2) når arbeidet er slutt. For de modeller som er

utstyrt med elektrisk tenning skal nøkkelen (3) tas ut. VENT TIL KNIVBLADET STANSER før du utfører inngrep på klipperen.

4. RUTINEVEDLIKEHOLD

VIKTIG - Periodemessig og nøye vedlikehold er av største

viktighet for å opprettholde maskinens opprinnelise ytelse og sikkerhet over tid. Lagre gressklipperen på et tørt sted.

1) Ta bestandig på solide arbeidshansker ved rengjøring, vedlikehold og innstilling av maskinen.

2) Rengjør maskinen godt med vann etter hver bruk; fjern

rester av gress og skitt som har samlet seg på innsiden av chassiet for å hindre at disse tørker inn og lager problemer ved fremtidig oppstart.

3) Fernisset som beskytter innsiden av chassiet kan flasse av

med tiden på grunn av det klippede gressets slipevirkning; benytt i så fall en passende anledning til å sette det inn med ny lakk med antirustvirkning, slik at metallet ikke korroderer.

4) Snu maskinen dersom det er nødvendig med tilgang til

undersiden, men bare i den retningen som motorens bruksansivning angir, og følg ellers instruksjonene.

5) Unngå å helle bensin på motorens eller maskinens plastdeler for å unngå å skade disse, og fjern umiddelbart ethvert

spor av bensin som måtte søles. Garantien dekker ikke skader på plastdelene som er forårsaket av bensinen. den følgende listen, som er spesielt utviklet for modellen og typen til din maskin.

6.1 “Mulching”-sett (hvis det ikke medfølger allerede)

Maler fint opp det klippede gresset, og lar det ligge på plenen som et alternativ til å bruke gressoppsamleren.

4.1 Det er en fordel at ethvert inngrep på kniven blir utført

hos et spesialverksted, som har det mest egnede verktøyet til disposisjon. Denne maskinen er tilrettelagt for bruk av kniver som har påført koden: 81004360/3 (for modell 414) 81004365/3 (for modell 464) 81004381/1 (for modell 534) Knivene skal alltid være merket . På grunn av produktets utvikling kan det hende at de ovennevnte knivene med tiden blir erstattet av andre kniver med tilsvarende egenskaper hva angår kompatibilitet og sikker funksjon. Sett på igjen kniven (2) med koden og merkingen vendt nedover mot bakken, idet du holder deg til rekkefølgen angitt i figuren. Skru igjen den sentrale skruen (1) med en momentnøkkel stilt inn på 35-40 Nm.

4.2 For å lade batteriet må man koble det til batteriladeren

(1) slik som forklart i batteriets vedlikeholdshåndbok. Ikke kople batteriladeren direkte til motorens klemskrue. Det er ikke mulilg å starte motoren ved å bruke batteriladeren som strømkilde, da denne kan skades. Hvis man forutser å ikke bruke gressklipperen over en lang periode bør batteriet kobles fra motoren. Man bør forsikre seg om at batteriet holder seg oppladet.

Miljøvern må være et relevant og prioritert aspekt ved bruk av maskinen, til fordel for den siviliserte sameksistens og miljøet vi lever i. – Unngå å være et forstyrrende element for de nærmeste omgivelsene. – Følg omhyggelig de lokale bestemmelsene for kasting av materialet som resulterer av skjæringen. – Følg nøye de lokale reglene for avfallshåndtering av emballasje, oljer, bensin, batterier, filtre, forringede deler eller ethvert element med stor innvirkning på miljøet; slikt avfall må ikke kastes sammen med vanlig søppel, men skilles ut og leveres ved dertil egnede gjenvinningsstasjoner, som vil sørge for resirkulering av materialene. – Når maskinen tas ut av bruk, skal den ikke etterlates i naturen. Henvend deg hos en autorisert gjenvinningsstasjon i samsvar med gjeldende lokale regler.

ADVARSEL: For din sikkerhet er det strengt forbudt å montere et hvilket som helst annet ekstrautstyr enn det som er oppgitt i

Ta kontakt med forhandleren din hvis det skulle oppstå tvil eller problemer.

3.2 For at starte motoren følges anvisningerne i motorens

6.1 Kit til “mulching” (med mindre det medfølger)
