BRUKSANVISNING PEX 4000 AE BOSCH

Vedligeholdelse og service Vedligeholdelse og rengøring

Avslipning av lack 180/320

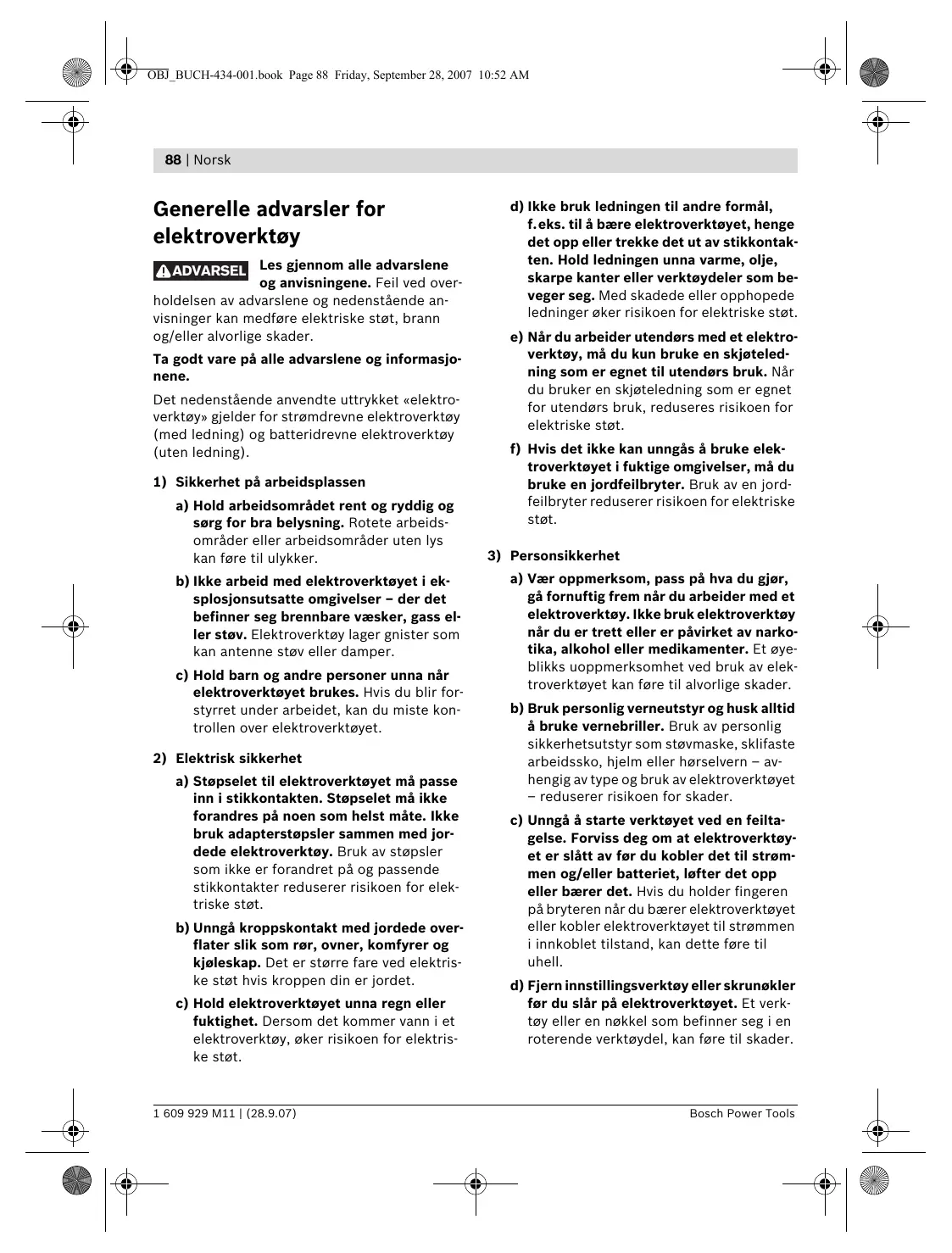

Generelle advarsler for elektroverktøy no

ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). 1) Sikkerhet på arbeidsplassen a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. 2) Elektrisk sikkerhet a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

1 609 929 M11 | (28.9.07)

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. 3) Personsikkerhet a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

OBJ_BUCH-434-001.book Page 89 Friday, September 28, 2007 10:52 AM Norsk | 89 e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. 4) Omhyggelig bruk og håndtering av elektroverktøy a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

5) Service a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Maskinavhengig sikkerhetsinformasjon f Bruk elektroverktøyet kun til tørrsliping. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. f Pass på at ingen personer utsettes for fare på grunn av gnistsprut. Fjern brennbare materialer i nærheten. Ved sliping av metall oppstår det gnistsprut. f OBS! Brannfare! Unngå at slipematerialet og sliperen overopphetes. Tøm støvbeholderen alltid før arbeidspauser. Slipestøv i støvposen, mikrofilteret, papirposen (eller i filterposen hhv. filteret til støvsugeren) kan antennes ved ugunstige vilkår som gnistsprut ved sliping av metaller. Det er spesielt farlig hvis slipestøvet er blandet med lakk-, polyuretanrester eller andre kjemiske stoffer og slipematerialet er varmt etter lang tids arbeid. f Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. f Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.

1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 90 Friday, September 28, 2007 10:52 AM

90 | Norsk f Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere. f Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Stillhjul svingtallforvalg (PEX 400 AE) 2 På-/av-bryter 3 Låsetast for på-/av-bryter 4 Komplett støvboks (micro filtersystem) 5 Skrue for slipetallerken

Funksjonsbeskrivelse Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

6 Slipeskive* 7 Slipetallerken 8 Ekstrahåndtak 9 Vingeskrue for innstilling av ekstrahåndtak 10 Umbrakonøkkel 11 Holder for støvboks 12 Kunststoffskyvebryter

Formålsmessig bruk Elektroverktøyet er beregnet til tørrsliping av tre, kunststoff, metall, sparkelmasse og lakkerte overflater. Elektroverktøy med elektronisk regulering er også egnet til polering.

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

OBJ_BUCH-434-001.book Page 91 Friday, September 28, 2007 10:52 AM Norsk | 91

Støy-/vibrasjonsinformasjon Måleverdier funnet i henhold til EN 60745. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 84 dB(A); lydeffektnivå 95 dB(A). Usikkerhet K=3 dB. Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745: Svingningsemisjonsverdi ah = 6,5 m/s2, usikkerhet K = 1,9 m/s2. Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes.

Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009). Tekniske underlag hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

25.07.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Valg av slipeskive Avhengig av materialet som skal bearbeides og ønsket slipegrad finnes det forskjellige typer slipepapir: Materiale – – – –

Maling Lakk Fyller Sparkel

Til avsliping av maling

Til sliping av forhåndsmaling (f.eks. fjerning av penselstrøk, malingsdrypp og nedrennende maling)

Til siste sliping av grunnmaling før lakkering

Til forsliping av f.eks. rue, uhøvlede bjelker og bord

Til plansliping og utjevning av små ujevnheter middels

Til ferdig- og finsliping av tre

Utskifting av slipeskiven

Valg av slipetallerken

Til fjerning av slipeskiven 6 løfter du den opp på siden og trekker den av fra slipetallerkenen 7.

Avhengig av type bruk kan elektroverktøyet utstyres med slipetallerkener med forskjellig hardhet:

Fjern smuss og støv fra slipetallerkenen før du setter på en ny slipeskive 7, f.eks. med en pensel. Overflaten til slipetallerkenen 7 består av borremateriale, slik at du kan feste slipeskivene hurtig og enkelt med borrelås. Trykk slipeskiven 6 fast mot undersiden av slipetallerkenen 7. For å sikre en optimal støvavsuging må du passe på at utstansingene på slipeskiven passer overens med boringene på slipeplaten.

– Myk slipetallerken: Egnet til polering og følsom sliping, også på buede flater. – Middels slipetallerken: Egnet for alle slipearbeider, kan brukes universelt. – Hard slipetallerken: Egnet for sterk sliping på plane flater.

Utskifting av slipetallerken Merk: Skift straks ut en skadet slipetallerken 7. Trekk slipeskiven hhv. poleringsverktøyet av. Skru skruen 5 helt ut og ta av slipetallerkenen 7. Sett den nye slipetallerkenen 7 på og trekk skruen fast igjen. Merk: Ved påsetting av slipetallerkenen må du passe på at fortanningen til medgjengeren griper inn i utsparingene i slipetallerkenen.

1 609 929 M11 | (28.9.07)

Støv-/sponavsuging f Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Egenavsuging med støvboks (se bilde A1 – A4) Før monteringen av støvboksen 4 utføres trekker du kunststoffskyvebryteren 12 ut. Sett støvboksen 4 på utblåsningsstussen 13 til den smekker i lås. Pass på at kunststoffskyvebryteren 12 griper inn i holderen 11. Til tømming av støvboksen 4 trykker du på låsespakene 14 på siden av støvboksen. Trekk støvboksen av. Før du åpner støvboksen 4 bør du banke støvboksen på et fast underlag som vist på bildet, slik at støvet løsner fra filterelementet. Ta støvboksen 4 i fordypningen på grepet, slå filterelementet 15 opp og bort og tøm støvboksen. Rengjør lamellene til filterelementet 15 med en myk børste.

Ekstern avsuging (se bilde B) Sett avsugadapteren 16 inn på utblåsningsstussen 13. Pass på at låsespaken til avsugadapteren går i lås. På avsugadapteren 16 kan det kobles til en avsugslange med en diameter på 19 mm. Støvsugeren må være egnet til materialet som skal bearbeides. En oversikt over tilkobling til forskjellige støvsugere finner du på slutten av denne bruksanvisningen. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Ved arbeid på loddrette flater må du holde elektroverktøyet slik at avsugslangen peker nedover. Til demontering av avsugadapteren 16 trykker du låsespakene sammen bak og trekker avsugadapteren av.

Ekstrahåndtak Med ekstrahåndtaket 8 er verktøyet enkelt å håndtere og kraften fordeles optimalt, spesielt ved høy slipeytelse. Løsne vingeskruen 9 og sving ekstrahåndtaket til ønsket posisjon. Pass på at det smekker i lås i huset og trekk vingeskruen 9 fast igjen.

Bruk Igangsetting f Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Inn-/utkobling

Merk: For å sikre en optimal støvavsuging må du tømme støvboksen 4 i god tid og rengjøre filterelementet 15 med jevne mellomrom.

Til innkobling av elektroverktøyet trykker du på på-/av-bryteren 2.

Ved arbeid på loddrette flater må du holde elektroverktøyet slik at støvboksen 4 peker nedover.

Til låsing av på-/av-bryteren holder du denne trykt inne og trykker i tillegg på låsetasten 3. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 2. Ved låst på-/av-bryter 2 trykker du denne først og slipper den deretter.

1 609 929 M11 | (28.9.07)

94 | Norsk Forhåndsinnstilling av svingtall (PEX 400 AE)

Med stillhjulet for svingtallforvalg 1 kan du forhåndsinnstille nødvendig svingtall også i løpet av driften.

Lavt svingtall Middels svingtall Høyt svingtall

Det nødvendige svingtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk. Etter lengre tids arbeid med lite svingtall skal elverktøyet gå i tomgang ved maksimalt svingtall til avkjøling i ca. 3 minutter. Slipetallerkenbrems En integrert slipetallerkenbrems reduserer svingtallet i tomgang slik at det ikke oppstår riper når elektroverktøyet settes på arbeidsstykket. Hvis tomgangssvingtallet stadig stiger, er slipetallerkenen skadet og må byttes ut eller slipetallerkenbremsen er slitt. En slitt slipetallerkenbremse må skiftes ut av en autorisert kundeservice for Bosch-elektroverktøy.

Arbeidshenvisninger f Vent til elektroverktøyet er stanset helt før du legger det ned.

Trykk elektroverktøyet kun svakt på, slik at det går med høyere svingtall og det slik oppnås en større slipegrad. Finsliping Sett på en slipeskive med finere korning. Med en svak variasjon av presstrykket hhv. endring av svingtalltrinnet (PEX 400 AE) kan slipetallerkensvingtallet reduseres, mens eksenterbevegelsen opprettholdes. Beveg elektroverktøyet med middels trykk i sirkler over flaten eller skiftevis på langs og tvers av arbeidsstykket. Ikke kil elektroverktøyet fast, slik at en gjennomsliping av arbeidsstykket (f.eks. finér) forhindres. Når arbeidet er over slår du av elektroverktøyet. Polering (PEX 400 AE) Til polering av forvitret lakk eller etterpolering av riper (f.eks. akrylglass) kan elektroverktøyet utstyres med tilsvarende poleringsverktøy, for eksempel lammeullshette, polerfilt- eller svamp (tilbehør).

Til polering velger du et lavere svingtall (trinn 1 – 2) for å unngå en for sterk oppvarming av overflaten.

Slå på elektroverktøyet, sett det med hele slipeflaten på underlaget som skal bearbeides og beveg det med jevnt trykk over arbeidsstykket.

Påfør polermiddelet med en polersvamp på kryss og tvers eller med sirkelbevegelser og med middels trykk, la det deretter tørke litt.

Slipemengden og slipebildet bestemmes vesentlig med valget av slipeskive, forhåndsinnstilt svingtallstrinn (PEX 400 AE) og presstrykket.

Poler det tørkede polermiddelet med en lammeullshette på kryss og tvers eller med sirkelbevegelser.

Kun feilfrie slipeskiver gir bra slipeeffekt og skåner elektroverktøyet.

Rengjør poleringsverktøyene regelmessig, for å sikre gode poleringsresultater. Vask poleringsverktøyene med et mildt vaskemiddel og varmt vann, bruk ikke fortynningsmidler.

Pass på jevnt presstrykk, for å øke levetiden til slipeskivene. En stor øking av presstrykket fører ikke til en høyere slipeeffekt, men til en sterkere slitasje av elektroverktøyet og slipeskiven. En slipeskive som ble brukt til bearbeidelse av metall, må ikke lenger brukes til andre materialer. Bruk kun originalt Bosch slipetilbehør.

1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 95 Friday, September 28, 2007 10:52 AM Norsk | 95 Anvendelsestabell Informasjonene i nedenstående tabell er anbefalte verdier.

Den gunstigste kombinasjonen for bearbeidelsen finnes best med praktiske forsøk.

Service og vedlikehold Vedlikehold og rengjøring

Kundeservice og kunderådgivning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kunderådgiver-teamet er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør. Norsk Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen Tel. Kundekonsulent: +47 (6681) 70 00 Fax: +47 (6681) 70 97

Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Kun for EU-land: Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske-apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes.

f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Bosch Power Tools
