BRUGSANVISNING PEX 4000 AE BOSCH

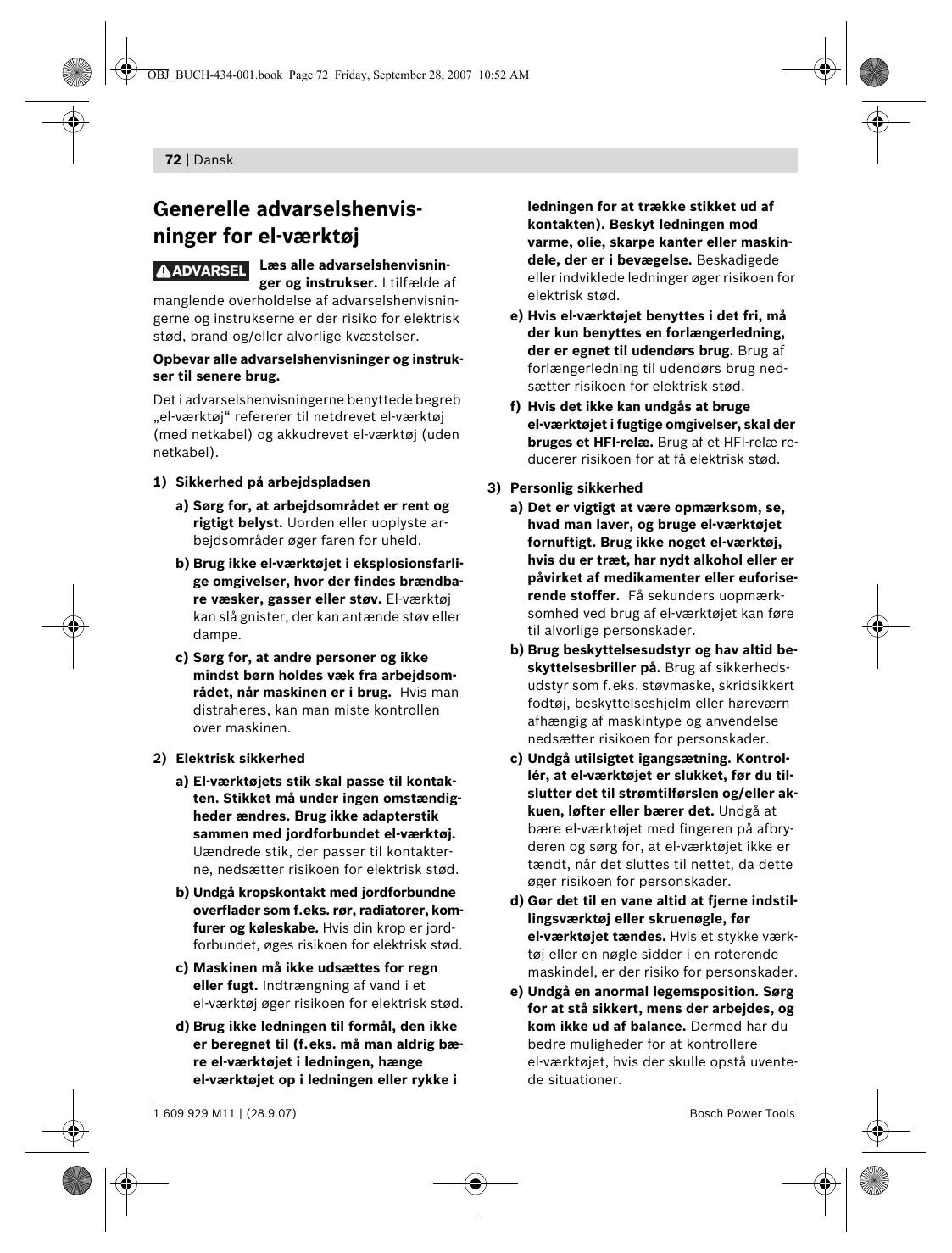

Generelle advarselshenvisninger for el-værktøj da

ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel). 1) Sikkerhed på arbejdspladsen a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. 2) Elektrisk sikkerhed a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i 1 609 929 M11 | (28.9.07)

ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. 3) Personlig sikkerhed a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. Bosch Power Tools

OBJ_BUCH-434-001.book Page 73 Friday, September 28, 2007 10:52 AM Dansk | 73 f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. 4) Omhyggelig omgang med og brug af el-værktøj a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. Bosch Power Tools

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. 5) Service a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Værktøjsspecifikke sikkerhedsinstrukser f Anvend kun el-værktøjet til tørsavning. Indtrængning af vand i el-værktøjet øger risikoen for elektrisk stød. f Hold øje med, at personer ikke udsættes for gnistregn. Fjern brændbart materiale, der ligger i nærheden. Der opstår gnistregn i forbindelse med slibning af metal. f Pas på brandfare! Undgå overophedning af slibeemnet og sliberen. Tøm altid støvbeholderen, før arbejdspauser indtages. Slibestøv i støvpose, mikrofilter, papirpose (eller i filterpose eller støvsugerens filter) kan antænde sig selv under ugunstige forhold som f.eks. gnistregn, der opstår under metalslibning. Det er særlig farligt, hvis støvet er blandet med lak-, polyurethanrester eller andre kemiske stoffer og slibeemnet er varmt efter lang tids arbejde. f Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. f Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. f Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere. f El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød. 1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 74 Friday, September 28, 2007 10:52 AM

Funktionsbeskrivelse Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse El-værktøjet er beregnet til tør slibning af træ, plast, metal, spartelmasse samt lakerede overflader. El-værktøj med elektronisk regulering er også egnet til at polere.

Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Hjul til indstilling af svingtal (PEX 400 AE) 2 Start-stop-kontakt 3 Låsetast til start-stop-kontakt 4 Støvboks komplet (micro-filtersystem) 5 Skrue til slibeskive 6 Slibeblad* 7 Slibeskive 8 Ekstrahåndtag 9 Vingeskrue til indstilling af ekstrahåndtag 10 Unbraconøglen 11 Holder til støvboks 12 Kunststofskyder 13 Udblæsningsstuds 14 Låsearm for støvboks 15 Filterelement (micro-filtersystem) 16 Opsugningsadapter* *Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

Tekniske data Excentersliber Typenummer Indstilling af svingningsantal

/ II Vægt svarer til EPTA-Procedure 01/2003 Beskyttelsesklasse

Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 75 Friday, September 28, 2007 10:52 AM Dansk | 75

Støj-/vibrationsinformation Måleværdier er beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 84 dB(A); lydeffektniveau 95 dB(A). Usikkerhed K=3 dB. Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Vibrationseksponering ah = 6,5 m/s2, usikkerhed K = 1,9 m/s2. Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en

betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009). Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

25.07.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Valg af slibeblad Vælg det slibeblad og den afslibningsmåde, som passer bedst til det materiale, som skal bearbejdes: Materiale – – – –

Farve Lak Fylder Spartel

Til afslibning af farve

Til afslibning af farve (f.eks. fjernelse af penselstreger og farvedråber)

Til endelig slibning af grundering før lakering

– Alle træsorter (f.eks. hårdt træ, blødt træ, spånplader, byggeplader) – Metalmaterialer

Til forslibning f.eks. af ru, uhøvlede bjælker og brædder

Til planslibning og udjævning af små ujævnheder

Til færdig- og finslibning af træ

Udskiftning af slibeblad

Slibebladet tages af 6 ved at løfte det i siden og trække det af slibeskiven 7.

Afhængigt af anvendelsen kan el-værktøjet udstyres med slibeskiver med forskellig hårdhed:

Fjern snavs og støv fra slibeskiven, før et nyt slibeblad sættes på 7, f.eks. med en pensel.

– Blød slibeskive: Egnet til polering og fintfølende slibearbejde, også på buede flader. – Gennemsnitlig slibeskive: Egnet til alt slibearbejde, til universel brug. – Hård slibeskive: Egnet til høj slibeeffekt på lige flader.

Slibeskivens overflade 7 består af en velcroflade, så slibebladene med velcrolukning kan fastgøres hurtigt og nemt. Tryk slibebladet 6 fast på undersiden fa slibeskiven 7. For at sikre en optimal støvopsugning skal man være opmærksom på, at udstansningerne i slibebladet stemmer overens med boringerne i slibeskiven.

Udskiftning af slibeskive Bemærk: Skift en beskadiget slibeskive 7 med det samme. Træk slibebladet hhv. polerværktøjet af. Drej skruen 5 helt ud og tag slibeskiven 7 af. Sæt den nye slibeskive 7 på og spænd skruen igen. Bemærk: Når slibeskiven sættes på, skal man være opmærksom på, at medbringerens fortandinger griber fat i slibeskivens udsparinger.

1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 77 Friday, September 28, 2007 10:52 AM Dansk | 77

Støv-/spånudsugning f Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. – Anvend helst en støvopsugning. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Egenopsugning med støvboks (se billede A1 – A4) Træk kunststofskyderen 12 ud, før støvboksen monteres 4. Anbring støvboksen 4 på udsblæsningsstudsen 13, til den falder på plads. Sørg for, at kunststofskyderen 12 griber ind i holderen 11. Støvboksen tømmes 4 ved at trykke på låsearmen 14 på siden af støvboksen. Træk støvboksen af.

Opsugning med fremmed støvsuger (se billede B) Sæt opsugningsadapteren 16 på udblæsningsstudsen 13. Sørg for at opsugningsadapterens låsearm falder rigtigt i hak. Til opsugningsadapteren 16 kan der tilsluttes en opsugningsslange med en diameter på 19 mm. Støvsugeren skal være egnet til det materiale, som skal opsuges. En oversigt over tilslutning til forskellige støvsugere findes bag i nærværende betjeningsvejledning. Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv. Til arbejde på vandrette flader holdes el-værktøjet på en sådan måde, at opsugningsslangen vender nedad. Opsugningsadapteren 16 demonteres ved at trykke den bageste del af dennes låsearm sammen og fjerne opsugningsadapteren.

Ekstrahåndtag Ekstrahåndtaget 8 sikrer en behagelig håndtering og optimal kraftfordeling, især ved stor afslibning. Løsne vingeskruen 9 og sving ekstrahåndtaget i den ønskede position. Sørg for, at det falder i hak i huset, og spænd vingeskruen 9 igen.

Før åbning af støvboksen 4 bør støvboksen bankes mod et fast underlag som vist på billedet, så støvet kan løsne sig fra filterelementet.

Tag fat i støvboksen 4 i grebet, klap filterelementet 15 væk opadtil og tøm støvboksen. Rengør lamellerne på filterelementet 15 med en blød børste.

Bemærk: For at sikre en optimal støvopsugning tømmes støvboksen 4 rettidigt og filterelementet rengøres 15 med regelmæssige mellemrum.

f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Til arbejde på lodrette flader holdes el-værktøjet på en sådan måde, at støvboksen 4 vender nedad.

1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 78 Friday, September 28, 2007 10:52 AM

78 | Dansk Tænd/sluk El-værktøjet tændes ved at trykke på start-stopkontakten 2. Start-stop-kontakten fastlåses ved at trykke den ned og holde den nede og desuden trykke på låsetasten 3. El-værktøjet slukkes ved at slippe start-stopkontakten 2. Er start-stop-kontakten 2 fastlåst, trykkes på den, før den slippes.

Sørg for jævnt slibetryk, da dette er med til at forlænge slibebladenes levetid. Et overdrevet tryk fører ikke til en større slibekapacitet, men derimod til et større slid af el-værktøj og slibepapir. Anvend ikke et slibeblad, der forinden har været brug til slibning af metal, til andre materialer. Anvend kun originalt Bosch slibetilbehør. Grovslibning

Indstilling af svingtal (PEX 400 AE)

Anbring et slibeblad med grove korn.

Med stillehjulet indstilling af svingtal 1 kan du indstille det nødvendige svingtal under driften.

Tryk kun let på el-værktøjet, så det kører med højere svingtal, hvorved der opnås en større materialeafslibning.

lavt svingtal gennemsnitligt svingtal højt svingtal

Det krævede svingtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det fastlægges bedst ved praktiske forsøg. Efter længere tids arbejde med lavt svingtal bør el-værktøjet køre med max. svingtal i tomgang i ca. 3 minutter, så det kan afkøle. Slibeskivebremse En integreret slibeskivebremse sænker svingtallet i tomgang, så fordybninger ikke dannes, når el-værktøjet sættes ned på emnet. Stiger det ubelastede svingtal med tiden, er slibeskiven beskadiget og skal skiftes eller slibeskivebremsen er slidt. En slidt slibeskivebremse skal udskiftes på et autoriseret serviceværksted for Bosch-el-værktøj.

Finslibning Anbring et slibeblad med fine korn. Ved at variere modtrykket en smule hhv. ændre svingtaltrinnet (PEX 400 AE) kan man reducere slibeskivens svingtal, excenterbevægelsen forbliver dog uændret. Bevæg el-værktøjet med reduceret tryk i cirkelformede bevægelser eller skiftevis på langs og tværs på emnet. Sørg for, at el-værktøjet ikke sætter sig fast for at undgå en gennemslibning af det emne, der bearbejdes (f.eks. finer). Når savearbejdet er færdigt, slukkes el-værktøjet igen. Polering (PEX 400 AE)

Til oppolering af forvitret lak eller efterpolering af ridser (f.eks. akrylglas) kan el-værktøjet udstyres med tilsvarende poleringsværktøj som f.eks. lammeuldskappe, poleringsfilt eller -svamp (tilbehør).

f El-værktøjet må først lægges fra, når det står helt stille.

Vælg til polering et lavt svingtal (trin 1 – 2) for at undgå en overmæssig opvarmning af overfladen.

Flader slibes Tænd for el-værktøjet, anbring hele slibefladen på den flade, der skal bearbejdes, og bevæg det hen over emnet med jævnt tryk. Afslibningsarbejdet og slibebilledet bestemmes især af det benyttede slibeblad, det valgte svingtaltrin (PEX 400 AE) og prestrykket. Kun fejlfrie slibeblade sikrer et godt sliberesultat og skåner el-værktøjet.

1 609 929 M11 | (28.9.07)

Arbejd polermidlet ind i overfladen med en polersvamp, mens værktøjet bevæges kryds- og cirkelformet med jævnt tryk og lad det herefter tørre en smule. Poler det tørrede polermiddel med en lammeuldskappe med kryds- og cirkelformede bevægelser. Rengør polerværktøjet med regelmæssige mellemrum for at sikre gode polerresultater. Vask polerværktøjet rent med mildt vaskemiddel og varmt vand, anvend ikke fortyndingsmiddel. Bosch Power Tools

Den mest fordelagtige kombination til bearbejdningen finder man bedst frem til ved at prøve sig frem.

Vedligeholdelse og service Vedligeholdelse og rengøring

Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: +45 (04489) 8855 Fax: +45 (04489) 87 55 E-Mail: vaerktoej@dk.bosch.com

Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes.

f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
