MANUALE UTENTE PEX 4000 AE BOSCH

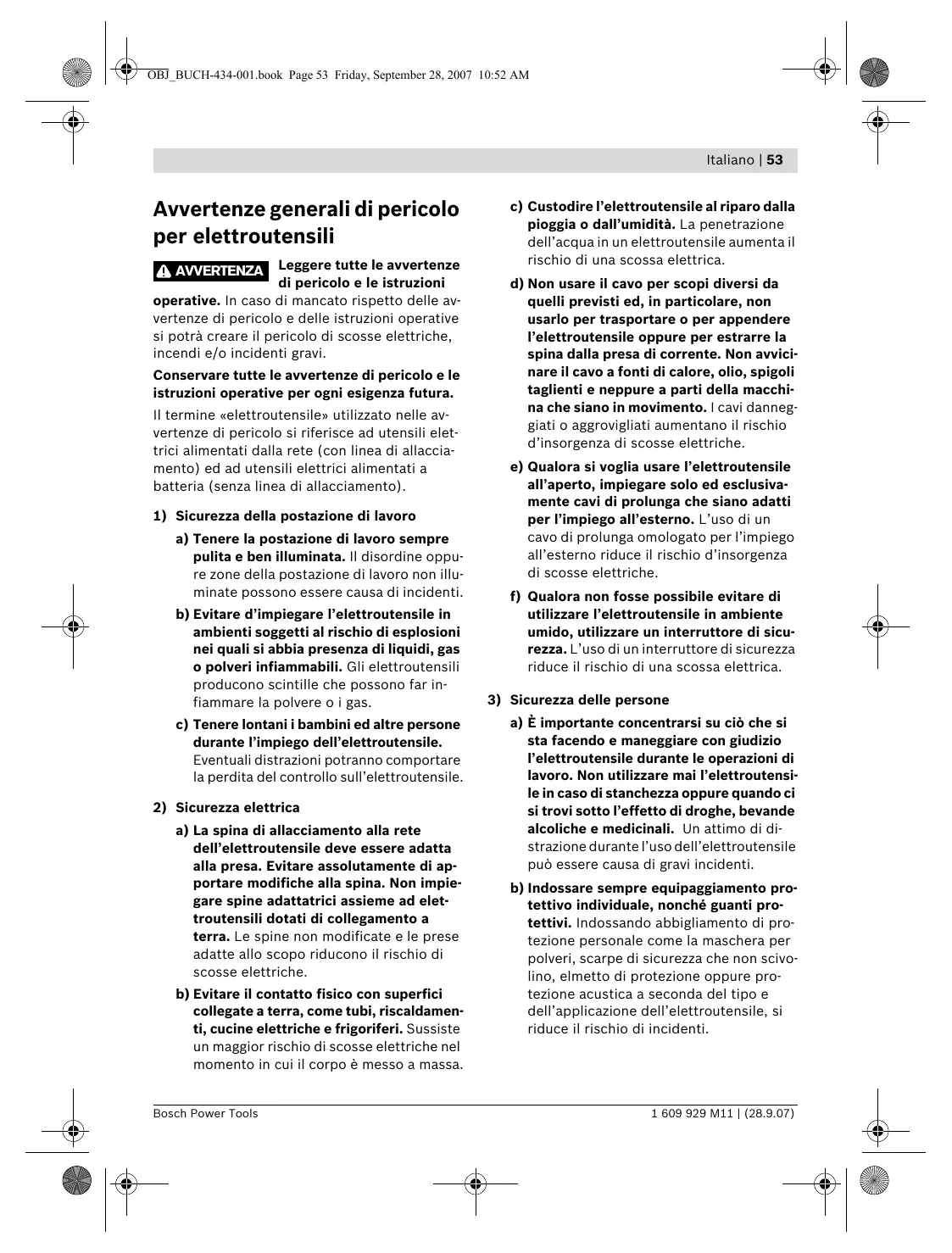

OBJ_BUCH-434-001.book Page 53 Friday, September 28, 2007 10:52 AM Italiano | 53

Avvertenze generali di pericolo per elettroutensili it

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). 1) Sicurezza della postazione di lavoro a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. 2) Sicurezza elettrica a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Bosch Power Tools

c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. 3) Sicurezza delle persone a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti.

1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 54 Friday, September 28, 2007 10:52 AM

54 | Italiano c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. 4) Trattamento accurato ed uso corretto degli elettroutensili a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. 1 609 929 M11 | (28.9.07)

c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. 5) Assistenza a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Bosch Power Tools

OBJ_BUCH-434-001.book Page 55 Friday, September 28, 2007 10:52 AM Italiano | 55

Istruzioni di sicurezza specifiche per la macchina f Utilizzare l’elettroutensile esclusivamente per levigatura a secco. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. f Accertarsi sempre di non mettere nessuno in pericolo con la scia di scintille. Allontanare ogni tipo di materiale infiammabile che si trova nelle vicinanze. Levigando il metallo si produce una scia di scintille. f Attenzione: Pericolo d’incendio! Evitare un surriscaldamento del materiale in lavorazione e della levigatrice. Prima di iniziare una pausa svuotare sempre il contenitore per la polvere. La polvere di abrasione nel sacchetto raccoglipolvere, nel Microfilter, nel sacchetto raccoglipolvere in carta (o nel sacchetto raccoglipolvere o nel filtro dell’aspirapolvere) può prendere fuoco in caso di condizioni sfavorevoli come la scia di scintille prodotta durante la levigatura del metallo. Una situazione particolarmente pericolosa si viene a creare quando la polvere di smerigliatura si mischia con resti di vernice e poliuretano oppure con altri materiali chimici ed il materiale in lavorazione si riscalda troppo nel corso di una lavorazione di lunga durata. f Durante le operazioni di lavoro è necessario tenere l’elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elettroutensile tenendolo sempre con entrambe le mani. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. f Mai utilizzare l’elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che Bosch Power Tools

si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica.

Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme L’elettroutensile è ideale per la levigatura a secco di legno, plastica, metallo, stucco e superfici verniciate. Gli elettroutensili con regolazione elettronica sono adatti anche per la lucidatura.

Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Rotellina per la preselezione del numero di oscillazioni (PEX 400 AE) 2 Interruttore di avvio/arresto 3 Tasto di bloccaggio per interruttore avvio/arresto 4 Contenitore raccoglipolvere completa (micro filtersystem) 5 Vite per platorello 6 Foglio abrasivo* 7 Platorello 8 Impugnatura supplementare 9 Vite ad alette per la regolazione dell’impugnatura supplementare 10 Chiave per vite a esagono cavo 11 Supporto per cassetta raccoglipolvere 12 Scorrevole in plastica 13 Bocchetta di scarico 14 Leva di bloccaggio per contenitore raccoglipolvere 15 Elemento filtrante (micro filtersystem) 16 Adattatore per l’aspirazione* *L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard. 1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 56 Friday, September 28, 2007 10:52 AM

Dati tecnici Levigatrice rotoorbitale Codice prodotto Preselezione del numero di oscillazioni Potenza nominale assorbita

Numero di giri a vuoto

Numero oscillazioni a vuoto

Diametro del raggio di orbitazione

/ II Peso in funzione della EPTA-Procedure 01/2003 Classe di sicurezza

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

Informazioni sulla rumorosità e sulla vibrazione Valori misurati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 84 dB(A); livello di potenza acustica 95 dB(A). Incertezza della misura K=3 dB. Usare la protezione acustica! Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Valore di emissione dell’oscillazione ah = 6,5 m/s2, Incertezza della misura K = 1,9 m/s2. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

1 609 929 M11 | (28.9.07)

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

OBJ_BUCH-434-001.book Page 57 Friday, September 28, 2007 10:52 AM Italiano | 57

Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).

Dr. Eckerhard Strötgen Head of Product Certification

25.07.2007, Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaggio f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa.

Scelta del foglio abrasivo A seconda del materiale in lavorazione ed in funzione del livello di levigatura della superficie che si vuole raggiungere, si hanno a disposizione fogli abrasivi di diversa qualità: Materiale – – – –

Colore Vernice Stucco Fondo

– Tutti i materiali di legno (p.es. legno duro, legno dolce, pannelli di masonite, pannelli da costruzione) – Materiali metallici

Per rimozione di vernice

Per la levigatura di colore preverniciato (p.es. rimozione di righe del pennello, gocce di colore e gocce di vernice seccate)

Per la levigatura finale di materiali di fondo prima della verniciatura

Per una prelevigatura p.es. di travi e tavole ruvide e non piallate

Per levigatura in piano e per correggere piccole superfici non perfettamente piane

Sostituzione degli utensili abrasivi

Sostituzione del platorello

Per rimuovere il foglio abrasivo 6 sollevarlo lateralmente e toglierlo dal platorello 7.

Nota bene: Sostituire immediatamente un platorello danneggiato 7.

Prima dell’applicazione di un nuovo foglio abrasivo rimuovere sporco e polvere dal platorello 7, p.es. con un pennello.

Rimuovere il foglio abrasivo oppure l’accessorio per la lucidatura. Svitare completamente la vite 5 e togliere il platorello 7. Applicare il nuovo platorello 7 e serrare saldamente di nuovo la vite.

La superficie del platorello 7 è costituita da un tessuto a strappo affinché sia possibile fissare in modo veloce e facile, con aderenza tramite velcro, i fogli abrasivi. Premere con forza il foglio abrasivo 6 sul lato inferiore del platorello 7. Per garantire un’aspirazione ottimale della polvere, prestare attenzione affinché le punzonature nel foglio abrasivo coincidano con i fori sul platorello.

Scelta del platorello A seconda dell’impiego, l’elettroutensile può essere dotato di platorelli di durezza differente: – Platorello morbido: Adatto per la lucidatura e la levigatura accurata, anche su superfici convesse. – Platorello medio: Adatto per tutti i lavori di levigatura, impiegabile universalmente. – Platorello duro: Adatto per elevata prestazione abrasiva su superfici piane.

Nota bene: Applicando il platorello prestare attenzione affinché le dentature del trascinatore ingranino nelle rientranze del platorello.

Aspirazione polvere/aspirazione trucioli f Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzate, se possibile, un sistema di aspirazione delle polveri. – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 59 Friday, September 28, 2007 10:52 AM Italiano | 59 Aspirazione propria con cassetta raccoglipolvere (vedere figura A1 – A4) Prima del montaggio della cassetta raccoglipolvere 4 estrarre lo scorrevole in plastica 12. Applicare la cassetta raccoglipolvere 4 sulla bocchetta di scarico 13 fino a quando la stessa scatta in posizione. Prestare attenzione affinché lo scorrevole in plastica 12 innesti nel supporto 11. Per svuotare la cassetta raccoglipolvere 4 premere la leva di bloccaggio 14 posta sul lato della cassetta raccoglipolvere. Estrarre la cassetta raccoglipolvere. Prima di aprire la cassetta raccoglipolvere 4 come indicato nell’illustrazione si dovrebbe battere la cassetta raccoglipolvere su un piano stabile per staccare la polvere dall’elemento filtrante. Afferrare la cassetta raccoglipolvere 4 al profilo di presa, ribaltare verso l’alto l’elemento filtrante 15 e svuotare la cassetta raccoglipolvere. Pulire le lamelle dell’elemento filtrante 15 con una spazzola morbida. Nota bene: Per garantire un’aspirazione ottimale della polvere svuotare per tempo la cassetta raccoglipolvere 4 e pulire regolarmente l’elemento filtrante 15. Durante i lavori su superfici verticali tenere l’elettroutensile in modo che la cassetta raccoglipolvere 4 sia rivolta verso il basso. Aspirazione esterna (vedi figura B) Inserire il raccordo aspiratore 16 sulla bocchetta di scarico 13. Accertarsi che le leve di bloccaggio del raccordo aspiratore facciano presa. Al raccordo aspiratore 16 può essere collegato un tubo di aspirazione con un diametro di 19 mm. L’aspirapolvere deve essere adatto per il materiale da lavorare. Una vista generale relativa all’attacco ad aspirapolveri differenti è riportata alla fine delle presenti istruzioni d’uso.

Durante i lavori su superfici verticali tenere l’elettroutensile in modo che il tubo di aspirazione sia rivolto verso il basso. Per smontare il raccordo aspiratore 16 premere la leva di bloccaggio nella parte posteriore ed estrarre il raccordo aspiratore.

Impugnatura supplementare L’impugnatura supplementare 8 consente un uso comodo ed una distribuzione ottimale della forza, in modo particolare in caso di elevata asportazione di materiale. Allentare la vite ad alette 9 ed orientare l’impugnatura supplementare nella posizione desiderata. Prestare attenzione affinché la stessa scatti in posizione nella carcassa e serrare di nuovo saldamente la vite ad alette 9.

Uso Messa in funzione f Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V. Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 2. Per bloccare l’interruttore avvio/arresto, tenerlo premuto e premere ulteriormente il tasto di bloccaggio 3. Per spegnere l’elettroutensile rilasciare l’interruttore di avvio/arresto 2. In caso di interruttore di avvio/arresto 2 bloccato, premerlo prima e rilasciarlo poi subito.

Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

1 609 929 M11 | (28.9.07)

OBJ_BUCH-434-001.book Page 60 Friday, September 28, 2007 10:52 AM

60 | Italiano Preselezione della frequenza di oscillazione (PEX 400 AE)

Indicazioni operative

Tramite la rotellina per la preselezione del numero di oscillazioni 1 è possibile preselezionare la frequenza di oscillazione richiesta anche in fase di funzionamento.

f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. Levigatura di superfici

Accendere l’elettroutensile, applicarlo con l’intera superficie di levigatura sul fondo da lavorare e muoverlo sopra l’intero pezzo in lavorazione esercitando pressione moderata.

basso numero di oscillazioni medio numero di oscillazioni alto numero di oscillazioni

Il numero di oscillazioni necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinato a seconda del caso eseguendo delle prove pratiche. In seguito a lunghe operazioni di lavoro con un numero di oscillazioni minimo, per il raffreddamento dell’elettroutensile lo stesso dovrebbe essere lasciato ruotare in funzionamento a vuoto al massimo numero di oscillazioni per ca. 3 minuti. Freno del platorello Un freno integrato del platorello riduce il numero di oscillazioni in caso di funzionamento a vuoto in modo che, applicando l’elettroutensile sul pezzo in lavorazione, venga impedita la formazione di striature. Se nel corso del tempo il numero di oscillazioni nel funzionamento a vuoto aumenta continuamente significa che il platorello è danneggiato e deve essere quindi sostituito oppure che il freno del platorello è consumato. Un freno del platorello consumato deve essere sostituito da un punto di assistenza autorizzato per gli elettroutensili Bosch.

1 609 929 M11 | (28.9.07)

La capacità di asportazione e la micrografia vengono determinate essenzialmente dalla scelta del foglio abrasivo, dal livello di numero di oscillazioni (PEX 400 AE) preselezionato e dalla pressione di contatto. Soltanto fogli abrasivi in perfetto stato possono garantire buone prestazioni abrasive e non sottopongono l’elettroutensile a sforzi eccessivi. Per aumentare la durata dei fogli abrasivi avere sempre cura di esercitare una pressione uniforme. Un eccessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una maggiore usura dell’elettroutensile e del foglio abrasivo. Una volta utilizzato un foglio abrasivo per la lavorazione del metallo non utilizzarlo più per altri materiali. Utilizzare esclusivamente accessori di levigatura originali Bosch. Levigatura grossolana Applicare un foglio abrasivo di grana grossa. Premere l’elettroutensile solo leggermente in modo che lo stesso funzioni al massimo numero di oscillazioni e venga ottenuta una grande asportazione di materiale.

OBJ_BUCH-434-001.book Page 61 Friday, September 28, 2007 10:52 AM Italiano | 61 Microlevigatura

Tabella di applicazione

Applicare un foglio abrasivo di grana fine.

Le indicazioni riportate nella seguente tabella sono da considerare come valori consigliati.

Lucidatura (PEX 400 AE) L’elettroutensile può essere equipaggiato con relativi utensili per la lucidatura come cuffia in lana d’agnello, feltro per lucidatura oppure spugna per lucidatura (accessori) per la lucidatura di vernici danneggiate dagli agenti atmosferici oppure per la ripassatura di graffi (p.es. vetro acrilico). Per la lucidatura selezionare un numero di oscillazioni basso (livello 1 – 2), per evitare un eccessivo riscaldamento della superficie. Lavorare il lucido con una spugna per lucidatura con movimenti incrociati oppure movimenti rotatori e pressione moderata e al termine lasciare asciugare leggermente. Lucidare il lucido asciutto con la cuffia in lana d’agnello con movimenti incrociati oppure movimenti rotatori.

Livello del numero di oscillazioni (PEX 400 AE)

Una volta conclusa l’operazione di lavoro, spegnere l’elettroutensile.

Grana (Levigatura grossolana/ microlevigatura)

Muovere l’elettroutensile con pressione moderata in piano con movimento rotatorio oppure muoverlo alternativamente in direzione longitudinale e trasversale sul pezzo in lavorazione. Non inclinare l’elettroutensile per evitare una levigatura eccessiva del pezzo da lavorare, p.es. impiallacciatura.

Tramite prove pratiche è possibile determinare la combinazione piú favorevole per la lavorazione.

Variando leggermente la pressione di contatto oppure modificando il livello del numero di oscillazioni (PEX 400 AE) è possibile ridurre il numero di oscillazioni del platorello rimanendo tuttavia il moto eccentrico.

Rimozione di vernici 180/320

Riparazione di vernici

Rimozione di vernici Legno dolce Legno duro Impiallacciatura

Rimozione di ruggine da acciaio

Acciaio senza ruggine Materiale pietroso

Pulire regolarmente gli utensili per lucidatura per assicurare buoni risultati di lucidatura. Lavare gli utensili per lucidatura con detersivo delicato ed acqua calda, non utilizzare alcun diluente.

Manutenzione ed assistenza Manutenzione e pulizia f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile!

Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche.

Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Tel.: Filo diretto con Bosch: +39 (02) 36 96 23 14 www.Bosch.it Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53

1 609 929 M11 | (28.9.07)
