MANUALE UTENTE KGN46AW22N BOSCH

it Istruzioni per I´uso

Avvertenze di sicurezza e potenziale

Avvertenze per lo smaltimento 44

Osservare la temperatura ambiente

e la ventilazione del locale 45

Collegare l’apparecchio 46

Conoscere l’apparecchio 47

Accendere l’apparecchio 48

Regolare la temperatura 49

Modo di risparmio energetico 49

Funzione di allarme 49

Capacità utile totale 50

Super-raffreddamento 51

Max. capacità di congelamento 51

Congelare e conservare 51

Congelamento di alimenti freschi 52

Spegnere e mettere fuori servizio

Pulizia dell’apparecchio 55

Illuminazione (LED) 56

Risparmiare energia 57

Rumori di funzionamento 57

Eliminare piccoli guasti 58

Servizio Assistenza Clienti 59

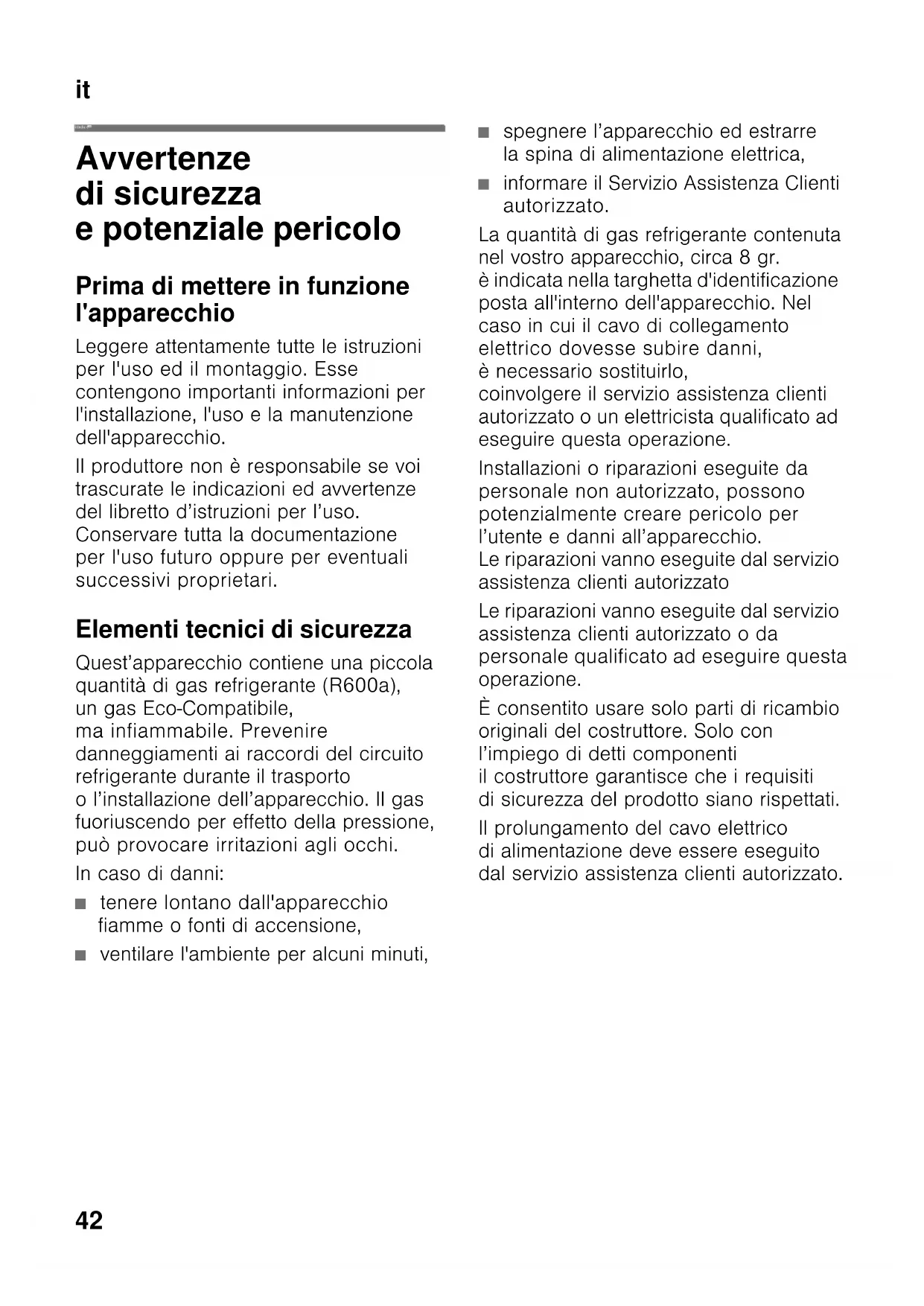

itIs truzioni per I´ uso

e potenziale pericolo

Prima di mettere in funzione

Leggere attentamente tutte le istruzioni

per l'uso ed il montaggio. Esse

contengono importanti informazioni per

l'installazione, l'uso e la manutenzione

Il produttore non è responsabile se voi

trascurate le indicazioni ed avvertenze

del libretto d’istruzioni per l’uso.

Conservare tutta la documentazione

per l'uso futuro oppure per eventuali

successivi proprietari.

Elementi tecnici di sicurezza

Quest’apparecchio contiene una piccola

quantità di gas refrigerante (R600a),

un gas Eco-Compatibile,

ma infiammabile. Prevenire

danneggiamenti ai raccordi del circuito

refrigerante durante il trasporto

o l’installazione dell’apparecchio. Il gas

fuoriuscendo per effetto della pressione,

può provocare irritazioni agli occhi.

■ tenere lontano dall'apparecchio

fiamme o fonti di accensione,

■ ventilare l'ambiente per alcuni minuti,

■ spegnere l’apparecchio ed estrarre

la spina di alimentazione elettrica,

■ informare il Servizio Assistenza Clienti

La quantità di gas refrigerante contenuta

nel vostro apparecchio, circa 8 gr.

è indicata nella targhetta d'identificazione

posta all'interno dell'apparecchio. Nel

caso in cui il cavo di collegamento

elettrico dovesse subire danni,

è necessario sostituirlo,

coinvolgere il servizio assistenza clienti

autorizzato o un elettricista qualificato ad

eseguire questa operazione.

Installazioni o riparazioni eseguite da

personale non autorizzato, possono

potenzialmente creare pericolo per

l’utente e danni all’apparecchio.

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato o da

personale qualificato ad eseguire questa

È consentito usare solo parti di ricambio

originali del costruttore. Solo con

l’impiego di detti componenti

il costruttore garantisce che i requisiti

di sicurezza del prodotto siano rispettati.

Il prolungamento del cavo elettrico

di alimentazione deve essere eseguito

dal servizio assistenza clienti autorizzato.it

■ Non usare mai apparecchi elettrici

nell’interno di questo apparecchio

(per es. apparecchi di riscaldamento,

produttori di ghiaccio elettrici ecc.).

Pericolo di esplosione!

■ Non sbrinare o pulire mai

l’apparecchio con una pulitrice

a vapore. Il vapore può raggiungere

parti elettriche e provocare

un cortocircuito. Pericolo di scarica

■ Non utilizzare oggetti appuntiti o affilati

per rimuovere gli strati di brina

o ghiaccio. Così facendo si possono

danneggiare i raccordi del circuito

refrigerante. Il gas fuoriuscendo sotto

effetto della pressione, può provocare

infiammazione agli occhi.

■ Non conservare nell’apparecchio

prodotti contenenti propellenti gassosi

combustibili (per es. bombolette

spray) e sostanze esplosive. Pericolo

■ Non usare impropriamente lo zoccolo,

i cassetti estraibili, le porte ecc. come

pedana d’appoggio oppure come

■ Per lo sbrinamento e la pulizia estrarre

la spina d’alimentazione o disinserire

l’interruttore di sicurezza. Evitare

di esercitare trazioni sul cordone

elettrico, ma impugnare correttamente

■ Conservare alcool ad alta gradazione

solo ermeticamente chiuso ed in

posizione verticale.

■ Evitare che olii o grassi imbrattino

parti plastiche o le guanizioni delle

porte. Altrimenti le parti di materiale

plastico e la guarnizione della porta

■ Non ostruire le aperture di passaggio

dell’aria di aereazione

■ L’uso di questo apparecchio

è consentito a persone (bambini

compresi) con ridotte capacità fisiche,

sensoriali o psichiche o insufficienti

conoscenze solo se sorvegliate

da una persona responsabile della

loro sicurezza o se da questa

adeguatamente istruite nell’uso

■ Non conservare nel congelatore liquidi

in bottiglia e lattine (specialmente

le bevande contenenti anidride

carbonica). Bottiglie e lattine possono

■ Non mettere in bocca alimenti

congelati appena presi dal

Pericolo di ustioni!

■ Evitare il contatto prolungato delle

mani con alimenti congelati, ghiaccio

o i raccordi dell’evaporatore ecc..

Pericolo di ustioni!

■ Non abbandonare parti

dell'imballaggio che possano essere

fonte di gioco per i bambini.

Pericolo di soffocamento causato

da scatole di cartone, fogli di plastica,

■ L'apparecchio non è un giocattolo per

■ Per apparecchi con serratura

conservare la chiave fuori

della portata dei bambini!it

L’apparecchio è idoneo ■ per raffreddare e congelare alimenti,■ per preparare ghiaccio. Questo apparecchio è destinato all’uso

domestico privato nelle famiglie ed

all’ambiente domestico.

L’apparecchio è schermato contro

i radiodisturbi secondo la direttiva

La tenuta ermetica del circuito del freddo

è stata controllata.

Questo prodotto è conforme alle

pertinenti norme di sicurezza

per gli apparecchi elettrici (EN 60335-2-

L'imballaggio ha protetto l'apparecchio

da eventuali danni da trasporto. Tutti

i materiali impiegati sono Eco-

Compatibili e riciclabili. Il Vostro

contributo: smaltite l'imballaggio

secondo la vigenti norme.

Chiedere informazioni circa

le piattaforme di smaltimento locale alla

propria amministrazione comunale.

di un apparecchio dismesso

Gli apparecchi dismessi dispongono

ancora di un valore residuo! Un corretto

smaltimento nel rispetto dell’ecologia,

permette di recuperare materie prime

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico

di collegamento e rimuoverlo

unitamente alla spina.

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai bambini

di entrare nel vano frigo

4. Vietare ai bambini di giocare con

un apparecchio dismesso. Pericolo

I frigoriferi contengono gas nel circuito

refrigerante e gas nell'isolamento.

Refrigerante e gas devono essere

smaltiti in modo appropriato. Evitare

di danneggiare i raccordi del circuito

refrigerante, durante il conferimento

dell’apparecchio alla piattaforma

Questo apparecchio dispone

di contrassegno ai sensi della

direttiva europea 2002/96/CE

in materia di apparecchi elettrici

ed elettronici (Waste Electrical

and Electronic Equipment –

WEEE). Questa direttiva definisce

le norme per la raccolta

e il riciclaggio degli apparecchi

dismessi valide su tutto il territorio

dell’Unione Europea.

Dopo il disimballo controllare

l’apparecchio per accertare eventuali

In caso di contestazioni rivolgersi

al Vs. fornitore, presso il quale

l’apparecchio è stato acquistato.

La dotazione comprende i seguenti

■ Busta con il materiale utile

■ Accessori (a secondo del modello)

■ Istruzioni per l’uso

■ Istruzioni per il montaggio

■ Libretto del servizio assistenza clienti

■ Allegato di garanzia convenzionale

■ Informazioni sul consumo energetico

e sui possibili rumori

e la ventilazione del

Temperatura ambiente

L’apparecchio è progettato per una

specifica classe climatica. In funzione

di questa, l’apparecchio può essere

usato alle seguenti temperature

La classe climatica è indicata nella

targhetta porta-dati. Figura ,

L’apparecchio è perfettamente efficiente

nei limiti di temperatura ambiente della

classe climatica indicata. Se un

apparecchio della classe climatica SN

viene messo in funzione a temperature

ambiente inferiori, possono essere

esclusi danni all’apparecchio fino ad una

temperatura di +5 °C.

L’aria lungo la parete posteriore e quelle

laterali tende a scaldarsi, l'aria riscaldata

deve poter defluire liberamente. In caso

contrario il refrigeratore deve lavorare

di più. Questo aumenta il consumo

di energia elettrica. Perciò: evitare

assolutamente di coprire o di ostruire

le aperture di afflusso e deflusso dell'aria

Dopo avere posizionato l’apparecchio,

attendere circa 1 ore prima di metterlo

in funzione, questo assicura che l’olio

lubrificante si raccolga nella parte bassa

del motore e non penetri nel circuito

Pulire l’interno dell’apparecchio prima

di attivarne la funzione (vedi capitolo

«Pulizia dell’apparecchio»).

Allacciamento elettrico

La presa elettrica deve essere vicino

all’apparecchio ed accessibile anche

ad installazione avvenuta

L’apparecchio è conforme alla classe

d’isolamento I. Collegare l’apparecchio

a tensione alternata di 220–240 V/

50 Hz utilizzando una presa elettrica

dotata di connettore di messa a terra.

La presa deve essere protetta con

dispositivo elettrico di sicurezza da 10–

Per apparecchi, che vengono impiegati

in paesi non europei, controllare

se la tensione indicata corrisponda

ai valori della locale rete elettrica. Questi

dati sono riportati nella targhetta porta-

I nostri apparecchi possono essere

collegati ad un inverter sinusoidale

Gli inverter di rete vengono utilizzati

in abbinamento a impianti fotovoltaici

e collegati direttamente alla rete elettrica

pubblica. Usare inverter sinusoidali nel

caso di soluzioni speciali

(es. imbarcazioni oppure nelle baite

in montagna), laddove non sia

disponibile un collegamento elettrico

diretto alla rete pubblica.it

Svolgere l’ultima pagina con le figure.

Questo libretto d’istruzioni per l’uso

è valido per vari modelli,

pertanto le dotazioni possono variare.

Nelle illustrazioni sono possibili

* Non in tutti i modelli.

1-10 Elementi di comando

11 Interruttore principale Acceso/

12 Interruttore luce

13 Illuminazione (LED)

14 Apertura di uscita dell'aria

15 Ripiani nel frigorifero

16 Ripiano bottiglie

17 Cassetto per verdure

18 Contenitore chiller

19 Cassetto surgelati

20 Griglia di congelamento

21 Piedini regolabili

22 Balconcini per uova

23 Scomparto per burro

24 Filtri a carbone attivo

26 Ripiano per bottiglie grandi

27 Accumulatore del freddo/

calendario di congelamento *

1 Indicatore temperatura

I numeri corrispondono alle

2 Spia Super-raffredamento

È accesa solo quando il super-

raffredamento è in funzione.

3 Indicatore temperatura

I numeri corrispondono alle

temperature del congelatore

4 Indicatore super-congelamento

È accesa solo quando il super-

congelamento è in funzione.

5 Pulsante di allarme

Serve per disattivare il segnale

acustico di allarme (vedi capitolo

«Funzione di allarme»).it

Spento 1/11. Viene emesso il

2. Premere il pulsante di allarme 2/5. Il

segnale acustico cessa.

Il pulsante di allarme 2/5 resta acceso

finché la temperatura regolata non

All’origine sono consigliate le seguenti

■ Frigorifero: +4 °C

■ Congelatore: –18 °C Istruzioni per il funzionamento

■ Dopo l’accensione possono

trascorrere diverse ore prima

che le temperature regolate vengano

■ Grazie al sistema NoFrost,

completamente automatico,

nel congelatore non si forma ghiaccio.

Uno sbrinamento non è più

■ Il lato anteriore dell’apparecchio è in

parte leggermente riscaldato, questo

impedisce la formazione di condensa

nella zona della guarnizione

■ Se la porta del congelatore resiste ad

una nuova apertura subito dopo

averla chiusa, attendere un attimo

finché la depressione interna

formatasi non si è compensata.

6 Indicazione Modo di risparmio

È accesa solo quando

l'apparecchio non è in uso.

7 Pulsanti di regolazione

temperatura del frigorifero

Con questi pulsanti si regola la

temperatura del frigorifero.

8 Pulsante «super» Frigorifero

Dispositivo per attivare

o disattivare il super-

9 Pulsanti di regolazione

temperatura del congelatore

Con questi pulsanti si regola

la temperatura del congelatore.

10 Pulsante «Super» (congelatore)

Dispositivo per attivare

o disattivare il super-

La temperatura può essere regolata

Premere ripetutamente il pulsante

di regolazione temperatura 7 finché non

è viene raggiunta la temperatura del

frigorifero desiderata.

L’ultimo valore regolato viene

memorizzato. La temperatura regolata

è visualizzata nel display della

Consigliamo di regolare nel frigorifero

una temperatura di +4 °C.

Gli alimenti facilmente deperibili

non devono essere conservati

a temperatura superiore di +4 °C.

La temperatura può essere regolata

Premere ripetutamente il pulsante

di regolazione temperatura 9 finché non

è regolata la temperatura

del congelatore desiderata.

L’ultimo valore regolato viene

memorizzato. La temperatura regolata

è visualizzata nel display della

Senza ulteriore uso dell’apparecchio,

il display degli elementi di comando

passa alla modalità di risparmio

■ La spia modalità risparmio energetico,

figura 2/6, è accesa.

■ L'intensità luminosa dei display

temperatura è ridotta.

■ Quando la funzione «super» è attivata

la corrispondente spia «super»

è accesa (spia super-raffreddamento,

figura 2/2 o spia super-

congelamento, figura 2/4).

Non appena si utilizza l'apparecchio, ad

es. aprendo la porta o premendo un

pulsante qualsiasi, il display passa ad

illuminazione normale.

Un segnale acustico di allarme può

essere emesso nei casi seguenti.

L'allarme porta (suono continuo) si attiva

e la spia «allarme» 2/5 si accende

quando la porta dell'apparecchio resta

aperta per oltre un minuto. L'allarme

porta si disattiva di nuovo chiudendo la

porta oppure premendo un pulsante

L’allarme temperatura si attiva se

la temperatura nel vano del congelatore

è troppo alta e gli alimenti congelati

Il display della temperatura 3 lampeggia

ed il pulsante di allarme 5 si accende.

Premendo il pulsante di allarme 5,

il display della temperatura 3 indica per

cinque secondi la temperatura più alta

raggiunta nel congelatore.

Infine questo valore scompare ed il

display temperatura 3 indica la

temperatura regolata.

Attivazione del segnale acustico

di allarme senza che questo costituisca

pericolo per gli alimenti congelati

■ alla prima messa in funzione

■ all’introduzione di grandi quantità

di alimenti freschi,

■ quando si tiene la porta del

congelatore aperta troppo a lungo.

Non ricongelare gli alimenti parzialmente

o completamente decongelati. Questi

possono essere di nuovo congelati solo

dopo avere preparato (mediante

qualsiasi tipo di cottura) pietanze pronte

Non utilizzare più interamente la durata

max. di conservazione

Disattivare l’allarme

Premere il tasto di allarme 5 per

disattivare il segnale acustico.

Capacità utile totale

I dati di volume utile sono indicati sulla

targhetta d'identificazione

dell'apparecchio. Figura ,

Sfruttare interamente il volume

Per sistemare la massima quantità di

alimenti da congelare, tutti i cassetti

surgelati, tranne quello inferiore,

possono essere rimossi

dall’apparecchio. Gli alimenti possono

essere sovrapposti direttamente sulle

Rimozione degli accessori

Per rimuovere i cassetti surgelati, tirarli

fino all’arresto, sollevarli avanti

ed estrarli. Figura 7

Il frigorifero è il luogo di conservazione

ideale per alimenti pronti, prodotti da

forno, conserve alimentari, latte

condensato e formaggi duri.

Tenere presente nella

■ Conservare alimenti freschi, integri.

Così la qualità e la freschezza si

conservano più a lungo.

■ Per i prodotti pronti ed alimenti

confezionati osservare la data minima

di conservazione o la data

di consumo indicata dal produttore.it

■ Sistemare gli alimenti ben confezionati

o coperti, per conservare aroma,

colore e freschezza. Si evitano così

contaminazioni di gusto e alterazioni

di colore delle parti di plastica nel

■ Fare prima raffreddare gli alimenti

e le bevande caldi, poi metterli

Evitare gli alimenti vengano a contatto

con la parete di fondo. In tal caso

la circolazione dell’aria viene impedita.

Durante il congelamento, le confezioni

degli alimenti possono attaccarsi alla

Super-raffreddamento

Durante il super-raffreddamento il vano

frigorifero viene raffreddato quanto più

possibile per ca. 6 ore. In seguito viene

regolato automaticamente alla

temperatura impostata prima del super-

Inserire il super-raffreddamento per es.

■ prima d’introdurre grandi quantità

■ per il raffreddamento rapido

Attivare e disattivare

Premere ripetutamente il pulsante

accende la spia super-raffreddamento 2.

Usare il congelatore

■ Per conservare alimenti surgelati.

■ Per produrre cubetti di ghiaccio.

■ Per il congelamento di alimenti.

Attenzione che la porta del congelatore

sia chiusa correttamente! Se la porta è

aperta gli alimenti surgelati si

scongelano. Il congelatore forma molto

ghiaccio. Inoltre: spreco di energia

a causa di alto consumo di corrente

Indicazioni sulla max. possibilità

di congelamento in 24 ore sono riportate

sulla targhetta d’identificazione. Figura ,

Acquisto di alimenti surgelati

■ La confezione non deve essere

■ Rispettare la data di conservazione.

■ La temperatura nell’espositore-

congelatore di vendita deve essere

■ Trasportare gli alimenti surgelati

possibilmente in una borsa termica

e conservarli poi al più presto

possibile nel congelatore.it

Tenere presente nella

■ Congelare le quantità più grandi

di alimenti preferibilmente nello

scomparto superiore. Qui essi

vengono congelati molto rapidamente

e perciò anche salvaguardandone

■ Disporre gli alimenti distesi in piano

negli scomparti o nei cassetti

Gli alimenti già congelati non devono

entrare in contatto con gli alimenti da

congelare. Eventualmente spostare gli

alimenti congelati nei altri cassetti

Conservazione degli alimenti

Per garantire la perfetta circolazione

Per il congelamento utilizzare solo

alimenti freschi ed integri.

Per conservare al meglio valore nutritivo,

aroma e colore, sbollentare la verdura

prima di congelarla. Non è necessario

sbollentare melanzane, peperoni,

zucchine ed asparagi.

In libreria sono reperibili pubblicazioni

sul congelamento e la sbollentatura.

Non mettere gli alimenti da congelare

in contatto con quelli congelati.

■ Sono idonei per il congelamento:

Prodotti da forno, pesce e frutti di

mare, carne, selvaggina, pollame,

verdura, frutta, erbe aromatiche, uova

senza guscio, latticini, come

formaggio, burro e ricotta, pietanze

pronte e residui vivande, come

minestre, piatti unici, carne e pesce

cotti a fuoco lento, vivande di patate,

sformati e dolciumi.

■ Non sono idonei per il congelamento:

Tipi di ortaggi, che solitamente si

consumano crudi, come insalate in

foglia o ravanelli, uova nel guscio, uva,

mele intere, pere e pesche, uova

sode, yogurt, latte cagliato, panna

acida, crème fraîche e maionese.

Confezionamento di alimenti

Conservare gli alimenti in confezioni

ermetiche, per evitare che perdano

il loro gusto o possano essiccarsi.

1. Introdurre l’alimento nella confezione.

2. Fare uscire l’aria.

3. Chiudere la confezione

4. Scrivere sulla confezione il contenuto

e la data di congelamento.

Sono idonei per il confezionamento:

fogli di plastica, fogli tubolari

di polietilene, fogli di alluminio,

contenitori per surgelati.

Questi prodotti sono in vendita

nel commercio specializzato.

per il confezionamento:

carta per imballaggio, carta pergamena,

cellofan, sacchetti per rifiuti e sacchetti

per la spesa usati.it

Sono idonei per chiudere le confezioni:

anelli di gomma, clip di plastica, fili

per legare, nastri adesivi resistenti

I sacchetti ed i fogli tubolari di polietilene

possono essere saldati con un saldatore

per fogli di plastica.

Durata di conservazione dei

La durata di conservazione dipende dal

Ad una di temperatura di -18 °C:

■ Pesce, salsiccia, pietanze pronte,

Per conservare vitamine, valori nutritivi,

aspetto e gusto, gli alimenti devono

essere congelati completamente, anche

nell’interno, nel tempo più breve

Per evitare un indesiderato aumento

della temperatura, inserire il super-

congelamento alcune ore prima di

introdurre alimenti freschi.

In linea di massima sono sufficenti 4-

Dopo l’inserimento l’apparecchio

funziona costantemente, nel congelatore

si raggiunge una temperatura molto

Se si vuole utilizzare la max. possibilità di

congelamento, il super-congelamento

deve essere attivato 24 ore prima di

introdurre gli alimenti freschi.

Le quantità di alimenti più piccole (fino

ad 2 kg) possono essere congelate

senza super-congelamento.

Con il super-congelamento inserito,

maggiori sono i rumori di funzionamento.

Attivare e disattivare

Premere ripetutamente

il pulsante «super» del congelatore 10,

finché non si accende la spia «super» 4.

Dopo 2½ giorni il super-congelamento

si disinserisce automaticamente.

Decongelare surgelati

A seconda del genere e dell’uso,

utilizzare una delle seguenti possibilità:

■ a temperatura ambiente

■ nel forno elettrico, con/senza ventola

■ nel forno a microonde

Non ricongelare gli alimenti parzialmente

o completamente decongelati. Questi

possono essere di nuovo congelati solo

dopo avere preparato (mediante

qualsiasi tipo di cottura) pietanze pronte

Non utilizzare più la durata max.

Ripiani e balconcini

Se necessario, i ripiani del vano interno

ed i balconcini della porta possono

essere spostati: tirare i ripiani in avanti,

abbassarli e ruotarli lateralmente.

Sollevare il balconcino ed estrarlo.

(non in tutti i modelli)

Sul ripiano bottiglie si possono deporre

in sicurezza le bottiglie. Il supporto

Cassetto per verdure con regolatore

Per creare il clima di conservazione

ottimale per verdura, insalata e frutta,

a seconda della quantità conservata, nel

cassetto verdura si può regolare

l’umidità dell’aria.

Grazie al controllo di umidità, gli alimenti

freschi possono essere conservati senza

perdita di freschezza per un tempo due

volte più lungo che nell’area frigorifero.

Piccole quantità di alimenti –

Far scorrere il regolatore verso sinistra.

Grandi quantità di alimenti –

Far scorrere il regolatore verso destra.

Le temperature nel vano chiller sono più

basse rispetto al vano frigorifero.

Possono comparire anche temperature

Ideale per la conservazione di pesce,

carne e salsiccia. Non è idoneo

per insalate, verdura e prodotti sensibili

Calendario di congelamento

Per evitare perdite di qualità degli

alimenti surgelati, non superare la durata

di conservazione. La durata

di conservazione dipende dal tipo

di alimento surgelato. I numeri accanto

ai simboli indicano in mesi la durata

di conservazione consentita

per l’alimento congelato. In caso

di comuni alimenti surgelati commerciali

osservare la data di produzione

il riscaldamento degli alimenti conservati

in caso d'interruzione dell’energia

elettrica o di guasto. La durata massima

di conservazione si raggiunge

deponendo l'accumulatore di freddo

sopra gli alimenti nello scomparto

Per risparmiare spazio, l’accumulatore

può essere conservato nello scomparto

L’accumulatore del freddo può essere

estratto anche per raffreddare

temporaneamente alimenti, per es.

Filtri a carbone attivo

Il filtro a carbone attivo provvede

al ricambio di aria ed al miglioramento

dell’odore nell’apparecchio.it

(non in tutti i modelli)

Con il controllo della temperatura «OK»

possono essere rilevate temperature

inferiori a +4 °C. Ridurre gradualmente

la temperatura, se l’adesivo

termosensibile non visualizza «OK».

Alla messa in funzione dell’apparecchio

per raggiungere la temperatura possono

essere necessarie fino a 12 ore.

Corretta regolazione

e l’illuminazione si spengono.

Mettere fuori servizio

Quando non si usa l'apparecchio per

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Pulire l’apparecchio.

4. Lasciare aperta la porta

■ Non utilizzare prodotti per pulizia

e solventi chemici contenenti sabbia,

■ Non usare spugne abrasive o spugne

Sulle superfici metalliche potrebbe

formarsi macchie da corrosione.

■ Non lavare mai in lavastoviglie i ripiani

Questi elementi si possono

L’acqua di pulizia non deve penetrare

■ nelle fessure nella parte anteriore

del fondo nel congelatore,

■ nei elementi di comando,

■ e nell’illuminazione.it

Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Estrarre i prodotti congelati e tenerli

al fresco. Disporre sugli alimenti gli

4. Pulire l’apparecchio con un panno

morbido e acqua tiepida leggermente

saponata. Evitare che l’acqua penetri

nell’unità di illuminazione.

5. Lavare la guarnizione della porta solo

con acqua ed asciugarla con cura.

6. Dopo la pulizia: ricollegare

ed accendere l’apparecchio.

7. Introdurre di nuovo i cibi congelati.

Per la pulizia tutte le parti mobili

dell’apparecchio possono essere

Estrarre i ripiani di vetro

Tirare i ripiani di vetro in avanti ed

Estrarre il ripiano in vetro sopra

il cassetto per verdure

Il ripiano in vetro può essere estratto e

smontato per la pulizia.

Prima di estrarre il ripiano in vetro

estrarre il cassetto per verdure.

Ripiano di vetro vano a 0 °C

(non in tutti i modelli)

Non lavare il ripiano di vetro del

vano a 0 °C sotto acqua corrente.

Prima di rimuovere il ripiano di vetro,

rimuovere il cassetto verdura ed

i supporti, sollevare il ripiano di vetro

Cassetti nel frigorifero

Estrarre completamente il cassetto,

sollevarlo per staccarlo dall'arresto

Per inserire il cassetto, deporlo avanti

sulle guide di estrazione e spingerlo

nell'apparecchio. Il cassetto si arresta

premendolo in basso.

Per rimuovere il cassetto verdura,

rimuovere prima il sovrastante ripiano di

Estrarre i cassetti surgelati

Estrarre i cassetti surgelati fino

all’arresto, sollevarli avanti ed estrarli.

L’apparecchio è dotato

di un’illuminazione a LED esente

Riparazioni a questa illuminazione deve

essere eseguite solo dal Servizio

Assistenza Clienti autorizzato.it

■ Installare l’apparecchio

un in ambiente asciutto ventilabile.

L’apparecchio non deve essere

esposto direttamente al sole o vicino

ad una fonte di calore (per es.

Altrimenti usare un pannello isolante.

■ Lasciare raffreddare gli alimenti

e le bevande, se caldi, prima

di introdurli nell’apparecchio.

■ Per scongelare un alimento surgelato

metterlo nel frigorifero, si utilizza così il

freddo del surgelato per il

raffreddamento degli alimenti.

■ Aprire la porta dell’apparecchio

il tempo più breve possibile.

■ Per evitare un consumo eccessivo

di energia elettrica, la zona del motore

dell’apparecchio dovrebbe essere

pulita saltuariamente.

Per evitare sprechi di energia,

applicare i distanziatori dal muro (vedi

Istruzioni per il montaggio). Una

minore distanza dal muro non influisce

sulla funzionalità dell’apparecchio.

Può tuttavia causare una piccola

aumentazione di assorbimento

di energia. Non superare la distanza

■ La disposizione delle parti

dell'attrezzatura non ha influenza

sull'assorbimento di energia

Motori in funzione (ad es. gruppi

frigoriferi, ventilatore).

Gorgoglìo, scroscio o fruscìo

Derivano dal gas refrigerante, che circola

nei i raccordi del circuito refrigerante.

Motore, interruttori ed elettrovalvole

s'inseriscono/disinseriscono.

Sbrinamento automatico in corso.

L'apparecchio non è correttamente

Livellare l'apparecchio con una livella

a bolla d'aria. A tal fine utilizzare i piedini

a vite o inserire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili

o apparecchi con i quali è in contatto.

I contenitori o i ripiani traballano o non

sono correttamente inseriti

Controllare le parti estraibili

ed eventualmente inserirle di nuovo

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti

L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento

del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio

La temperatura si discosta

impostazioni iniziali.

In alcuni casi basta spegnere l'apparecchio

Se la temperatura è troppo alta, controllare

dopo qualche ora se vi è stata una

normalizzazione della temperatura.

Se la temperatura è troppo bassa, ricontrollare

la temperatura il giorno seguente.

L’illuminazione non funziona.

Interruttore bloccato. Controllare se l’interruttore luce si muove

liberamente. Figura 1/12

L’illuminazione è difettosa. Vedi capitolo «Illuminazione».

Tutte le spie spente. Interruzione dell’energia

è scattato il dispositivo

elettrico di sicurezza;

la spina d’alimentazione non

è inserita correttamente.

Collegare la spina di alimentazione.

Controllare se vi è energia elettrica

e controllare il dispositivo elettrico

nel congelatore è troppo

della porta dell’apparecchio.

Non aprire inutilmente la porta

I passaggi dell’aria

per l’areazione sono ostruiti.

Liberare le aperture.

Congelamento di grandi

quantità di alimenti freschi.

Non superare la quantità massima

autorizzato a voi vicino tramite i numeri

verdi (800…) in Internet oppure

nell’elenco del Servizio Assistenza Clienti

in dotazione all’apparecchio. Indicate

al Servizio Assistenza Clienti autorizzato

la sigla del prodotto (E-Nr.) e il numero

di fabbricazione (FD) dell’apparecchio.

Trovate questi dati sulla targhetta

d’identificazione. Figura ,

Indicando la sigla del prodotto

ed il numero di fabbricazione contribuite

ad evitarci interventi inutili. Risparmiate

così la relativa spesa.

Ordine di riparazione

e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi

nell’accluso elenco dei centri

di assistenza clienti.

Guasto Causa possibile Rimedio

La porta del congelatore

è rimasta aperta troppo

a lungo; non è più possibile

raggiungere la temperatura.

L’evaporatore (generatore

del freddo) nel sistema

NoFrost è ostruito dal

ghiaccio, non riesce più

a sbrinarsi automaticamente.

Per sbrinare l’evaporatore estrarre gli alimenti

congelati con i contenitori e deporli ben isolati

Spegnere l’apparecchio. Lasciare aperta

la porta dell’apparecchio.

Dopo ca 20 min. l’acqua di sbrinamento

comincia a gocciolare nella vaschetta

d’evaporazione sul lato posteriore

dell’apparecchio. Figura *

Per evitare in questo caso che la vaschetta

d’evaporazione trabocchi, svuotarla

Quando nella vaschetta d’evaporazione non

defluisce più acqua di sbrinamento,

l’evaporatore è sbrinato. Pulire il vano interno.

Rimettere l’apparecchio in funzione.

I 800-829120 Linea verde
