MANUALE UTENTE KDN74AW20N BOSCH

Avvertenze di sicurezza e pericolo ... 45

Avvertenze per lo smaltimento ..... 47

Fornitura 48

Predisposizione dell'apparecchio ..... 48

Allacciamento dell'apparecchio ..... 50

Montaggio maniglie 50

Imparare a conoscere l'apparecchio 51

Attivazione dell'apparecchio 52

Impostazione della temperatura ..... 52

Raffreddamento super 53

Congelamento rapido 53

Blocco dei tasti 53

Funzione allarme 54

Volume utile 54

Frigorifero 54

Congelatore 55

Capacità di congelamento max. ..... 55

Congelamento e conservazione ..... 55

Congelamento di alimenti freschi ..... 55

Scongelamento dei cibi congelati .... 56

Dispenser del ghiaccio e dell'acqua 57

Dotazione 57

Attivazione e disattivazione dell'apparecchio 58

Pulizia dell'apparecchio 59

Illuminazione (LED) 59

Risparmio energetico 60

Rumori di funzionamento 60

Eliminazione di piccole anomalie ..... 61

Servizio di assistenza tecnica 64

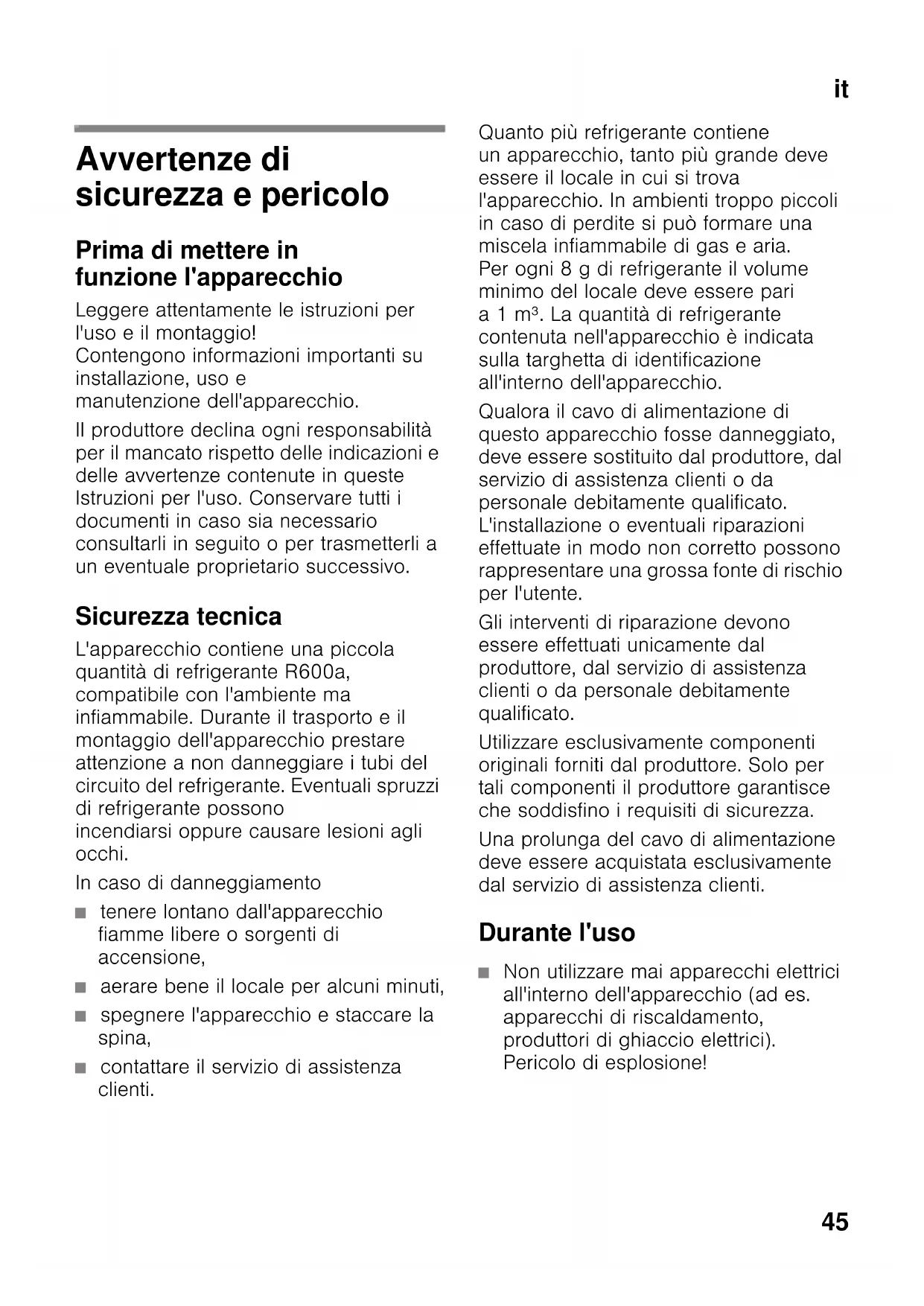

Avvertenze di sicurezza e pericolo

Prima di mettere in funzione l'apparecchio

Leggere attentamente le istruzioni per l'uso e il montaggio!

Contengono informazioni importanti su installazione, uso e manutenzione dell'apparecchio.

Il produttore declina ogni responsabilità per il mancato rispetto delle indicazioni e delle avvertenze contenute in queste Istruzioni per l'uso. Conservare tutti i documenti in caso sia necessario consultarli in seguito o per trasmetterli a un eventuale proprietario successivo.

Sicurezza tecnica

L'apparecchio contiene una piccola quantità di refrigerante R600a, compatibile con l'ambiente ma infiammabile. Durante il trasporto e il montaggio dell'apparecchio prestare attenzione a non danneggiare i tubi del circuito del refrigerante. Eventuali spruzzi di refrigerante possono incendiarsi oppure causare lesioni agli occhi.

In caso di danneggiamento

■ tenere lontano dall'apparecchio fiamme libere o sorgenti di accensione,
■ aerare bene il locale per alcuni minuti,
- spegnere l'apparecchio e staccare la spina,
■ contattare il servizio di assistenza clienti.

Quanto più refrigerante contiene un apparecchio, tanto più grande deve essere il locale in cui si trova

l'apparecchio. In ambienti troppo piccoli in caso di perdite si può formare una miscela infiammabile di gas e aria.

Per ogni 8 g di refrigerante il volume minimo del locale deve essere pari a 1 m³. La quantità di refrigerante contenuta nell'apparecchio è indicata sulla targhetta di identificazione all'interno dell'apparecchio.

Qualora il cavo di alimentazione di questo apparecchio fosse danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza clienti o da personale debitamente qualificato.

L'installazione o eventuali riparazioni effettuate in modo non corretto possono rappresentare una grossa fonte di rischio per l'utente.

Gli interventi di riparazione devono essere effettuati unicamente dal produttore, dal servizio di assistenza clienti o da personale debitamente qualificato.

Utilizzare esclusivamente componenti originali forniti dal produttore. Solo per tali componenti il produttore garantisce che soddisfino i requisiti di sicurezza.

Una prolunga del cavo di alimentazione deve essere acquistata esclusivamente dal servizio di assistenza clienti.

Durante l'uso

Non utilizzare mai apparecchi elettrici all'interno dell'apparecchio (ad es. apparecchi di riscaldamento, produttori di ghiaccio elettrici). Pericolo di esplosione!

it

Non sbrinare né pulire mai l'apparecchio con una pulitrice a vapore! Il vapore può raggiungere i componenti elettrici e provocare un cortocircuito. Pericolo di scossa elettrica!
Non utilizzare oggetti appuntiti o taglienti per rimuovere strati di brina o di ghiaccio. Si potrebbero danneggiare i tubi del refrigerante. Eventuali spruzzi di refrigerante possono incendiarsi oppure causare lesioni agli occhi.
Non conservare nell'apparecchio prodotti contenenti gas propellenti infiammabili (ad es. bombolette spray) o sostanze esplosive. Pericolo di esplosione!
Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come pedana d'appoggio oppure come sostegno.
- Per lo sbrinamento o la pulizia estrarre la spina di alimentazione o disattivare il fusibile. Estrarre direttamente la spina, senza tirare il cavo.
- Conservare alcol ad alta gradazione solo ermeticamente chiuso e in posizione verticale.
Non sporcare le parti in materiale plastico e la guarnizione della porta con olio o grasso: potrebbero diventare porose.
Non coprire né ostruire le aperture di aerazione e sfiato dell'apparecchio.
- Questo apparecchio può essere utilizzato da persone (bambini inclusi) con capacità fisiche, sensoriali o psichiche limitate o a cui manchino le necessarie conoscenze, solo sotto la sorveglianza di una persona responsabile della loro sicurezza o se sono state istruite con il presente manuale sull'uso dell'apparecchio.

Non collocare nel vano congelatore liquidi in bottiglia o in lattina (in particolare bibite gassate). Bottiglie e lattine potrebbero scoppiare!
Non mettere mai in bocca cibi congelati, subito dopo averli tolti dal vano congelatore. Pericolo di ustioni da freddo!
- Evitare di tenere in mano il cibo congelato, il ghiaccio o i tubi per l'evaporazione ecc. per un tempo prolungato Pericolo di ustioni da freddo!

Prevenzione dei pericoli per bambini e persone a rischio

Sono esposti a rischi:

bambini,
■ persone con deficit fisici, psichici o con ridotte capacità sensoriali,
persone che non dispongano di sufficienti conoscenze sull'uso sicuro dell'apparecchio.

Misure:

■ assicurarsi che i bambini e le persone a rischio abbiano compreso i pericoli,
- una persona responsabile della sicurezza deve sorvegliare o guidare i bambini e le persone a rischio,
■ solo bambini di età superiore agli 8 anni possono utilizzare l'apparecchio,
■ durante la pulizia e la manutenzione sorvegliare i bambini,
■ Non permettere che i bambini giochino con l'apparecchio.

Norme generali

L'apparecchio è idoneo

■ per raffreddare e congelare gli alimenti,
■ per preparare ghiaccio,
■ per l'erogazione di acqua potabile.

Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Questo apparecchio è destinato all'uso domestico in abitazioni private e per l'ambiente domestico.

L'apparecchio è schermato contro i radiodisturbi in conformità alla direttiva UE 2004/108/CE.

L'ermeticità del circuito refrigerante è stata testata.

Questo prodotto è conforme alle norme di sicurezza pertinenti per gli apparecchi elettrici (EN 60335-2-24).

Avvertenze per lo smaltimento

Smaltimento dell'imballaggio

L'imballaggio protegge l'apparecchio da danni durante il trasporto. Tutti i materiali impiegati sono ecocompatibili e riutilizzabili. Si invita a collaborare: Si prega di smaltire l'imballaggio nel rispetto dell'ambiente.

Il rivenditore o l'amministrazione comunale forniscono informazioni sulle attuali possibilità di smaltimento.

Smaltimento apparecchio dismesso

Gli apparecchi dismessi non sono rifiuti senza valore! Se smaltiti in modo ecocompatibile, da essi si possono recuperare materiali utili.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/EU in materia di apparecchi elettrici ed elettronici dismessi (waste electrical and electronic equipment - WEEE). La direttiva detta i termini per il ritiro e il riciclaggio degli apparecchi dismessi, validi a livello europeo.

Avviso

Per apparecchi dismessi:

1. Estrarre la spina di alimentazione.
2. Tagliare il cavo di alimentazione ed eliminarlo insieme alla spina.
3. Non rimuovere i ripiani e contenitori, si evita così che i bambini possano entrare nell'apparecchio!
4. Impedire che i bambini giochino con l'apparecchio dismesso. Pericolo di soffocamento!

Gli apparecchi frigoriferi contengono refrigerante e, nell'isolamento, gas. Il refrigerante e i gas devono essere smaltiti in modo appropriato. Non danneggiare i tubi del circuito del refrigerante prima che l'apparecchio sia stato smaltito in modo appropriato.

Fornitura

Dopo aver rimosso l'imballaggio controllare che le parti non presentino eventuali danni da trasporto.

In caso di contestazioni, rivolgersi al negoziante dal quale è stato acquistato l'apparecchio oppure al nostro servizio di assistenza tecnica.

Nella fornitura sono compresi i seguenti componenti:

• Apparecchio fisso
  ■ Equipaggiamento (in relazione al modello)
  ■ Istruzioni per l'uso e il montaggio
  ■ Libretto del servizio di assistenza tecnica
  ■ Allegato di garanzia
  ■ Informazioni sul consumo energetico e sui rumori
  ■ Sacchetto con il materiale di montaggio

Predisposizione dell'apparecchio

Luogo di installazione

Un locale asciutto e con possibilità di ventilazione è idoneo come luogo di installazione. Il punto di installazione non dovrebbe essere esposto alla luce solare diretta o vicino a una fonte di calore, ad esempio un fornello, un calorifero, ecc. Se non si può evitare l'installazione vicino a una fonte di calore, utilizzare un idoneo pannello isolante oppure rispettare le seguenti distanze minime dalla fonte di calore:

■ da una cucina elettrica o a gas 3 cm
■ da cucine a petrolio o a carbone 30 cm.

Gli apparecchi dotati di maniglie devono distare dalla parete almeno 55 mm in modo tale che la porta possa essere aperta di 90°.

Prestare attenzione alla temperatura ambiente e alla ventilazione

Temperatura ambiente

L'apparecchio è progettato per una determinata classe climatica. In funzione della classe climatica, l'apparecchio può essere usato alle seguenti temperature ambiente.

La classe climatica è indicata sulla targhetta. Figura 12

Classe climatica	Temperatura ambiente consentita
SN da +10 °C a 32 °C
n da +16 °C a 32 °C
ST da +16 °C a 38 °C
t da +16 °C a 43 °C

Avvertenza

Se la temperatura ambiente rientra negli intervalli della classe climatica indicata, l'apparecchio funziona perfettamente. Qualora l'apparecchio fosse azionato nella classe climatica SN a una temperatura ambiente inferiore potrebbero escludersi danni all'apparecchio fino a una temperatura di +5 °C.

Ventilazione

Figura 3

L'aria sulla parete posteriore e sulle pareti laterali dell'apparecchio si surriscalda. L'aria riscaldata deve poter essere rimossa senza ostacoli, altrimenti il motore di raffreddamento dovrebbe lavorare di più e questo comporterebbe un maggior consumo energetico. Quindi: Non coprire né ostruire le aperture di aerazione dell'apparecchio!

La distanza minima da tutti i lati deve essere di almeno 5.

Montaggio del distanziatore

Figura 4

Con le viti fissare i distanziatori forniti in dotazione nelle apposite aperture situate sul lato posteriore dell'apparecchio. In questo modo viene mantenuta la distanza minima dalla parete e viene garantita l'aerazione.

Qualora l'apparecchio fosse inclinato, è possibile che le porte non si chiudano correttamente.

Livellare l'apparecchio

Figura 5

Affinché l'apparecchio possa funzionare perfettamente occorre livellarlo con una livella a bolla d'aria.

Qualora l'apparecchio fosse inclinato, è possibile che le porte non si chiudano correttamente.

1. Collocare l'apparecchio nel luogo previsto.
2. Svitare i piedini anteriori finché non sono ben saldi al pavimento e allineare l'apparecchio anteriormente.
3. Servendosi di una bilancia idrostatica verificare se l'apparecchio è allineato in modo corretto.

Avvertenza

Affinché l'apparecchio non si muova, i piedini anteriori devono essere ben saldi al pavimento.

Allacciamento dell'apparecchio

Dopo l'installazione attendere almeno 1 ora prima di mettere in funzione l'apparecchio. Durante il trasporto può accadere che l'olio contenuto nel compressore si sposti nel sistema di raffreddamento.

Prima della messa in funzione pulire l'interno dell'apparecchio (vedere capitolo "Pulizia dell'apparecchio").

Allacciamento elettrico

La presa deve trovarsi nelle vicinanze dell'apparecchio ed essere facilmente accessibile anche dopo l'installazione dell'apparecchio.

L'apparecchio appartiene alla classe di protezione I. Collegare l'apparecchio a corrente alternata a 220-240 V/50 Hz mediante una presa installata a norma, dotata di un conduttore di terra. La presa di corrente deve essere protetta con un fusibile compreso tra 10-A a 16-A.

Per gli apparecchi destinati all'uso in paesi extraeuropei è necessario verificare se la tensione e il tipo di corrente indicati corrispondono ai valori della rete elettrica locale. Questi dati sono riportati sulla targhetta. Figura 12

Avviso

L'apparecchio non deve mai essere collegato a spine elettroniche a risparmio energetico.

Per utilizzare il nostro apparecchio possono essere impiegati invertitori pilotati da rete o sinusoidali. Gli invertitori commutati dalla rete vengono utilizzati negli impianti fotovoltaici che vengono direttamente collegati alla rete elettrica pubblica. Utilizzare gli invertitori sinusoidali nel caso di soluzioni ad isola (ad es. sulle imbarcazioni oppure nelle baite di montagna) che non hanno un collegamento diretto alla rete elettrica.

Montaggio maniglie

Figura 6

Montare le maniglie soltanto quando l'apparecchio è posto sul luogo di collocazione ed è livellato.

1. Collocare il supporto nelle guide.
2. Inserire e stringere le viti.
3. Collocare le maniglie sul supporto e spingere verso il basso. L'etichetta "Top" deve essere in alto.
4. Inserire e stringere le viti.

Imparare a conoscere l'apparecchio

Aprire l'ultima pagina con le figure. Le presenti istruzioni per l'uso sono valide per diversi modelli dell'apparecchio.

La dotazione dei modelli può variare.

Sono possibili differenze rispetto alle illustrazioni.

Figura 1

1 Illuminazione
2 Ice twister
3 Ripiano nel frigorifero
4 Interruttore della luce
5 Scomparto della porta
6 Elemento di comando
7 Illuminazione
8 Ripiano nel congelatore
9 Scomparto fresco
10 Scomparto per frutta e verdura dotato di assorbiodori
11 Dispenser di acqua
12 Contenitore dell'acqua
13 Scomparto della porta per uova, tubetti e scatolette
14 Scomparto della porta per bottiglie grandi

Elemento di comando

Figura 2

1 Tasto "freezer/super"

■ Impostazione della temperatura nel congelatore
■ Attivazione e disattivazione della funzione "Congelamento rapido".

2 Tasto "lock"

Attivazione e disattivazione del blocco dei tasti.

3 Tasto "alarm"

Disattivazione del segnale acustico.

■ Impostazione della temperatura nel frigorifero
■ Attivazione e disattivazione della funzione "Raffreddamento super".

5 Indicatore temperatura frigorifero

Mostra la temperatura impostata per il frigorifero.

"super"

La funzione "Raffreddamento super" è attivata.

"alarm"

La funzione è attiva.

6 Blocco dei tasti

"lock"

Il blocco dei tasti è attivato.

7 Indicatore temperatura congelatore

Mostra la temperatura impostata per il congelatore.

"super"

La funzione "Congelamento rapido" è attivata.

"alarm"

La funzione è attiva.

Attivazione dell'apparecchio

Dopo il collegamento alla rete elettrica, l'apparecchio inizia a raffreddare. Con la porta aperta la luce è accesa.

Viene emesso un segnale acustico. Con il tasto "alarm" disattivare il segnale acustico.

Di fabbrica sono consigliate e impostate le seguenti temperature:

■ Frigorifero: +4 °C
■ Congelatore: -18 °C.

Avvertenze per il funzionamento

Dopo l'attivazione possono trascorrere più ore prima che vengano raggiunte le temperature impostate.
- Mediante il sistema automatico Nofrost nel congelatore non si forma il ghiaccio. Non è più necessario effettuare lo sbrinamento.
I lati anteriori dell'alloggiamento vengono in parte leggermente riscaldati. Ciò impedisce la formazione di condensa nella zona della guarnizione della porta.
Qualora non si riuscisse ad aprire la porta del congelatore subito dopo averla chiusa, attendere un momento finché non si compensa la depressione formatasi nell'interno.

Impostazione della temperatura

Figura 2

Frigorifero

È possibile impostare la temperatura tra +2 °C a +8 °C.

Premere il tasto 4 "fridge/super" finché sull'indicatore 5 non compare la temperatura del frigorifero desiderata.

Viene memorizzato il valore impostato per ultimo.

Avvertenze

Non conservare alimenti delicati a una temperatura superiore ai +4 °C.
Per una breve conservazione degli alimenti può essere impostata una temperatura superiore (funzionamento a risparmio energetico).
Se la porta viene aperta di frequente e se si devono conservare grandi quantità di alimenti, dovrebbe essere impostata una temperatura inferiore.

Congelatore

È possibile impostare la temperatura tra -15 °C a -22 °C.

Premere il tasto 1 "freezer/super" finché sull'indicatore 7 non compare la temperatura del congelatore desiderata.

Viene memorizzato il valore impostato per ultimo.

Raffreddamento super

Figura 2

In caso di raffreddamento super, il frigorifero viene raffreddato raggiungendo la temperatura più bassa.

Dopo ca. 40 minuti oppure se la temperatura nel frigorifero è di 2 °C al di sotto della temperatura impostata, il raffreddamento super si disattiva automaticamente.

Dopo viene ripristinata in automatico la temperatura impostata precedentemente.

Si consiglia il raffreddamento super in particolare:

■ Prima della conservazione di una grande quantità di alimenti.
■ Per il raffreddamento repentino di bibite.

Attivazione

Premere il tasto 4 "fridge/super" finché sull'indicatore 5 non compare "super".

Disattivazione

Premere il tasto 4 "fridge/super".

Congelamento rapido

Figura 2

Gli alimenti devono essere surgelati fino al centro il più rapidamente possibile affinché vengano conservati le vitamine, le sostanze nutritive, l'aspetto e il sapore. Affinché durante l'introduzione di alimenti freschi non si verifichino aumenti di temperatura indesiderati, è necessario attivare il congelamento rapido qualche ora prima dell'introduzione di alimenti freschi. In generale bastano 4-6 ore. In caso d'impiego della capacità massima di congelamento sono necessarie 24 ore.

Dopo 48 ore l'apparecchio torna automaticamente alla temperatura impostata prima del congelamento rapido.

Attivazione

Premere il tasto 1 "freezer/super" finché sull'indicatore 7 non compare „super“.

Disattivazione

Premere il tasto 1 "freezer/super".

Blocco dei tasti

Figura 2

Se il blocco dei tasti è attivato, sono bloccati tutti i tasti dell'elemento di comando.

Eccezione: se il blocco dei tasti è attivato, il segnale acustico può essere disattivato con il tasto "alarm". Inoltre è ancora possibile estrarre dell'acqua dall'apparecchio.

Accensione e spegnimento

Premere il tasto 2 "lock".

Se il blocco dei tasti è attivato, sull'indicatore compare "lock".

Per la disattivazione, premere il tasto 2 "lock" per ca. 3 secondi.

Funzione allarme

Quando scatta l'allarme, viene emesso un segnale acustico e sull'indicatore compare "alarm".

Premere il tasto "alarm" per disattivare il segnale acustico. Figura 2/3

Allarme della porta

L'allarme della porta di attiva quando una delle porte dell'apparecchio resta aperta per più di 1 minuto.

Chiudendo la porta si disattiva il segnale acustico.

Allarme temperatura

L'allarme temperatura si attiva quando nel frigorifero o nel congelatore la temperatura è troppo alta e gli alimenti sono a rischio.

Nei seguenti casi è possibile che si attivi l'allarme anche se non vi è alcun pericolo per i cibi:

■ alla messa in funzione dell'apparecchio,
in caso di introduzione di grandi quantità di alimenti freschi.

Frigorifero

Sull'indicatore compare a destra, al di sotto della temperatura del frigorifero, "allarme".

Attenzione

In caso di dubbio non utilizzare più gli alimenti crudi.

Scaldare gli alimenti prima della consumazione.

Congelatore

Sull'indicatore compare a sinistra, al di sotto della temperatura del congelatore, "allarme".

Attenzione

Non congelare di nuovo i cibi scongelati o semiscongelati. È possibile congelare nuovamente un alimento scongelato soltanto dopo averlo cotto o arrostito. Non utilizzare più la durata massima di conservazione dell'alimento.

Volume utile

Le indicazioni relative al volume utile sono indicate sulla targhetta (vedere capitolo "Servizio di assistenza tecnica").

Frigorifero

Il frigorifero è ideale per la conservazione di piatti pronti, prodotti da forno, conserve, latte condensato, formaggio stagionato, frutta e verdura sensibile al freddo e frutti tropicali.

Durante la sistemazione osservare

Durante la sistemazione degli alimenti si consiglia di:

Sistemare gli alimenti ben confezionati oppure coperti. Così si conservano l'aroma, il colore e la freschezza. Inoltre si evitano passaggi di gusto e alterazioni di colore delle parti di plastica.
■ Lasciar raffreddare gli alimenti e le bevande calde prima di introdurli nell'apparecchio.
Non bloccare i fori per la fuoriuscita dell'aria con gli alimenti per non limitare la circolazione dell'aria. Gli alimenti che vengono posizionati proprio davanti ai fori per la fuoriuscita dell'aria possono congelare a causa dell'aria fredda emessa.

Congelatore

Utilizzare il congelatore

■ Per conservare alimenti surgelati.
■ Per produrre cubetti di ghiaccio.
■ Per congelare gli alimenti.

Avvertenza

Prestare attenzione a che la porta del congelatore sia sempre chiusa! Se la porta è aperta, il cibo si scongela e il congelatore si ricopre di uno strato spesso di ghiaccio. Inoltre: si verifica uno spreco di energia a causa di un consumo di corrente elevato!

Dopo la chiusura della porta del congelatore all'interno si crea una depressione. Il che provoca un rumore simile al risucchio. Attendere due-tre minuti finché non si compensa la depressione formatasi nell'interno.

Capacità di congelamento max.

I dati sulla capacità di congelamento max in 24 ore sono indicati sulla targhetta (vedere capitolo "Servizio di assistenza tecnica").

Congelamento e conservazione

Acquisto dei cibi surgelati

■ L'imballaggio non deve essere danneggiato.
■ Osservare la data di scadenza.
La temperatura nel punto vendita deve essere -18 °C oppure inferiore.
■ Trasportare gli alimenti surgelati possibilmente in una busta termica e disporli repentinamente nel congelatore.

Conservazione degli alimenti congelati

Se deve essere sistemata una quantità elevata di alimenti, è possibile rimuovere l'ice twister e il ripiano.

Affinché non venga compromessa la circolazione dell'aria all'interno dell'apparecchio, non ammucchiare gli alimenti sul bordo.

Congelamento di alimenti freschi

Per il congelamento, utilizzare solo alimenti freschi e in condizioni perfette. Per conservare il più possibile il potere nutritivo, l'aroma e il colore, sbollentare le verdure prima di congelarle. Non è però necessario sbollentare le melanzane, i peperoni, le zucchine e gli asparagi.

Informazioni relative al congelamento e allo sbollentamento sono contenute all'interno dei manuali specifici.

it

Avvertenza

Non mettere a contatto alimenti che devono essere congelati con altri già surgelati.

Gli alimenti adatti al congelamento sono:
prodotti da forno, pesce e frutti di mare, carne, selvaggine, pollame, verdure, frutta, erbe aromatiche, uova senza il guscio, latticini quali formaggio, burro e quark, cibi pronti e avanzi come zuppe, stufati, carne e pesce già cotti, piatti a base di patate, sformati e dolci.
Gli alimenti non adatti al congelamento sono:
alcuni tipi di verdura che solitamente vengono consumati crudi, come l'insalata o i rapanelli, le uova con il guscio, grappoli di uva, mele, pere e pesche, uova sode, yogurt, latte rappreso, panna acida, creme fraîche e maionese.

Confezionamento di alimenti da surgelare

Impacchettare ermeticamente gli alimenti, affinché non perdano il loro sapore e non si secchino.

1. Introdurre gli alimenti nel sacchetto o nel contenitore.
2. Prima svuotare l'aria.
3. Chiudere la confezione ermeticamente.
4. Riportare sulla confezione il contenuto e la data di congelamento.

Come imballaggio si addicono:

pellicola in plastica, pellicola tubolare in polietilene, pellicola in alluminio e vaschette per congelare.

Questi prodotti sono reperibili nei negozi specializzati.

Come imballaggio non si addicono:

carta da pacchi, carta pergamena, cellofan, sacchetti per la spazzatura e sacchetti della spesa usati.

Per la chiusura sono indicati:

anelli in gomma, clip in plastica, spago, nastro adesivo resistente al freddo, ecc.

Sacchetti e pellicole tubolari in polietilene possono essere saldati con una sigillatrice.

Durata di conservazione dei cibi congelati

Dipende dal tipo di alimento.

A una temperatura di -18 °C:

• pesce, salsicce, piatti pronti, prodotti da forno:
  fino a 6 mesi
  ■ formaggio, pollame, carne:
  fino a 8 mesi
  ■ verdura, frutta:
  fino a 12 mesi

Scongelamento dei cibi congelati

A seconda del tipo di alimento e dell'utilizzo, si può scegliere tra le seguenti possibilità:

■ a temperatura ambiente
nel frigorifero
■ nel forno elettrico, con o senza ventola ad aria calda
■ nel forno a microonde.

Attenzione

Non congelare di nuovo i cibi scongelati o semiscongelati. È possibile congelare nuovamente un alimento scongelato soltanto dopo averlo cotto o arrostito.

Non utilizzare più completamente la durata di conservazione massima degli alimenti congelati.

Dispenser del ghiaccio e dell'acqua

Il dispenser del ghiaccio e dell'acqua consente di prelevare dall'apparecchio cubetti di ghiaccio e acqua fresca.

Attenzione alla qualità dell'acqua potabile

Tutti i materiali impiegati per la realizzazione del dispenser sono inodori e insapori.

Qualora l'acqua avesse un sapore insolito, le cause possono essere le seguenti:

■ contenuto di minerali e cloro dell'acqua potabile
- freschezza dell'acqua potabile.
Quando per lungo tempo non viene prelevata acqua, l'acqua può assumere un sapore "di stantio". In questo caso svuotare il contenitore dell'acqua e riempirlo con acqua fresca.

Prelievo di ghiaccio

Figura 7

1. Estrarre il contenitore dell'acqua.

2. Aprire il dispositivo di riempimento del contenitore dell'acqua.

3. Versare acqua fresca fino alla tacca nel contenitore dell'acqua e chiudere il dispositivo di riempimento.

Avvertenza

Asciugare accuratamente la parte esterna e l'apertura di scarico inferiore del contenitore dell'acqua.

1. Inserire il contenitore dell'acqua nell'ice twister.
2. Quando i cubetti di ghiaccio sono congelati, ruotare verso destra la maniglia. I cubetti di ghiaccio si staccano e cadono nel contenitore del ghiaccio.
3. Rimuovere il contenitore del ghiaccio e prelevare i cubetti di ghiaccio.

Prelievo di acqua

Figura 8

1. Aprire il dispositivo di riempimento del contenitore dell'acqua.
2. Versare acqua fresca fino alla tacca nel contenitore dell'acqua.

Avvertenza

Riempire il serbatoio solo con acqua.

1. Premere il bicchiere contro il cuscinetto di prelievo.

Dotazione

È possibile modificare i ripiani del vano interno e della porta a seconda delle esigenze:

■ Sollevare i ripiani ed estrarli anteriormente.
- Sollevare i ripiani della porta e rimuoverli.

it

Scomparto fresco

Nello scomparto fresco si raggiungono temperature inferiori rispetto al frigorifero. Si possono raggiungere temperature al di sotto dello 0 °C.

Ideale per la conservazione di pesce, carne e salsicce. Non è indicata per insalate, verdure e alimenti sensibili al freddo.

Affinché lo scomparto fresco funzioni correttamente, deve restare chiuso e il ripiano al di sopra deve essere posizionato correttamente.

Filtro assorbiodori

Utilizzando il filtro assorbiodori si evitano odori sgradevoli all'interno dello scomparto fresco.

Suggerimento: conservare alimenti che emettono un odore intenso all'interno di contenitori a chiusura ermetica.

Qualora l'effetto del filtro assorbiodori diminuisca, può essere ripristinato con facilità:

1. Rimuovere il filtro assorbiodori.
2. Asciugare con un asciugacapelli.
3. Disporre il filtro assorbiodori al sole, per eliminare i cattivi odori rimasti (dissolvimento mediante raggi ultravioletti).
4. Applicare nuovamente il filtro assorbiodori.

Scomparto della verdura dotato di sensore dell'umidità

Figura 9

Per creare il clima adatto per la conservazione di verdura, insalata e frutta, è possibile regolare l'umidità nello scomparto per la verdura anche a seconda della quantità presente all'interno.

Quantità ridotta di alimenti - portare il regolare a sinistra.

Quantità consistente di alimenti - portare il regolare a destra.

Attivazione e disattivazione dell'apparecchio

Spegnimento dell'apparecchio

Disattivare il fusibile o estrarre la spina dalla presa.

L'indicatore della temperatura si spegne e il motore di raffreddamento si attiva.

Sospensione dell'uso dell'apparecchio

Se non si usa l'apparecchio per un periodo di tempo prolungato:

1. Disattivare il fusibile o estrarre la spina dalla presa.
2. Pulire l'apparecchio.
3. Lasciare aperta la porta dell'apparecchio.

Pulizia dell'apparecchio

Attenzione

■ Non utilizzare detergenti abrasivi, solventi o contenenti acidi.
■ Non utilizzare detergenti aggressivi o spugnette abrasive.
Sussiste la possibilità che le superfici in metallo vengano corrose.
■ Non lavare mai i cassetti e i ripiani in lavastoviglie.
In quanto potrebbero deformarsi.

L'acqua per la pulizia non deve entrare in contatto con

■ le fessure della porta nella parte anteriore del vano congelatore,
■ gli elementi di comando,
■ e l'illuminazione.

Procedere come indicato di seguito:

1. Prima della pulizia estrarre la spina di alimentazione o disattivare il fusibile!
2. Togliere il cibo congelato e riporlo in un luogo fresco. Disporre l'accumulatore di freddo sugli alimenti (qualora fornito in dotazione).
3. Pulire l'apparecchio con un panno morbido, acqua tiepida e un po' di detersivo con pH neutro. Fare in modo che l'acqua di lavaggio non penetri nel pannello di comando.
4. Lavare la guarnizione della porta solo con acqua e asciugare accuratamente.
5. Dopo la pulizia, collegare nuovamente l'apparecchio alla rete e attivarlo.
6. Riporre al suo interno gli alimenti.

Dotazione

Per effettuare la pulizia è possibile rimuovere tutti i componenti estraibili dell'apparecchio.

Rimozione dei ripiani

Sollevare i ripiani ed estrarli anteriormente.

Rimozione dei ripiani della porta

Sollevare i ripiani della porta e rimuoverli.

Estrazione del contenitore del ghiaccio e del contenitore dell'acqua dell'ice twister

Figura 10

1. Rimuovere il contenitore dell'acqua e il contenitore del ghiaccio.
2. Rimuovere la copertura del contenitore dell'acqua e svuotarlo.
3. Lavare con acqua pulita i singoli componenti del contenitore dell'acqua e del contenitore del ghiaccio e asciugare con un panno.

Estrazione del contenitore dell'acqua

Figura 11

1. Rimuovere il contenitore dell'acqua.
2. Rimuovere la copertura del contenitore dell'acqua e svuotarlo.
3. Lavare con acqua pulita i singoli componenti del contenitore dell'acqua e asciugare con un panno.

Illuminazione (LED)

L'apparecchio è dotato di un'illuminazione LED che non richiede manutenzione.

Gli interventi di riparazione dell'illuminazione vanno eseguiti esclusivamente dal servizio di assistenza tecnica o da tecnici specializzati autorizzati.

Risparmio energetico

Collocare l'apparecchio in un locale asciutto e con possibilità di ventilazione! L'apparecchio non deve essere esposto alla luce solare diretta o vicino a una fonte di calore (ad es. calorifero, fornello).
Utilizzare eventualmente un pannello isolante.
■ Lasciar raffreddare gli alimenti e le bevande calde prima di introdurli nell'apparecchio!
Disporre la pietanza da scongelare all'interno del frigorifero. Si sfrutta così il freddo del cibo congelato per raffreddare gli alimenti nel frigorifero.
■ Aprire l'apparecchio per il minor tempo possibile.
La parte posteriore dell'apparecchio deve essere pulita di tanto in tanto con un aspirapolvere o un pennellino, per evitare un elevato consumo energetico.

Rumori di funzionamento

Rumori normali

Ronzio

Motori in funzione (ad es. compressore, ventilatore).

Gorgoglio, scroscio o fruscio

Il refrigerante scorre attraverso i raccordi.

Breve scatto

Motore, interruttore ed elettrovalvole si attivano/disattivano.

Scricchiolio

È causato dallo sbrinamento automatico.

Eliminazione dei rumori

L'apparecchio non si trova in piano

Si prega di allineare l'apparecchio con l'ausilio di una bilancia idrostatica. A questo scopo utilizzare i piedini regolabili o collocarvi qualcosa sotto.

L'apparecchio è "a contatto"

Allontanare l'apparecchio dai mobili o dagli apparecchi con i quali è a contatto.

I contenitori o i ripiani traballano o sono incastrati

Controllare le parti estraibili ed eventualmente inserirle di nuovo.

Le bottiglie o i contenitori si toccano

Allontanare leggermente le bottiglie o i contenitori l'uno dall'altro.

Eliminazione di piccole anomalie

Prima di rivolgersi al servizio di assistenza tecnica:

verificare se non è possibile eliminare autonomamente l'anomalia, sulla base delle seguenti indicazioni.

I costi del diritto di chiamata al servizio di assistenza tecnica sono a carico del cliente- anche durante il periodo di garanzia!

Guasto Possibile causa Rimedio
Nel frigorifero la temperatura è troppo fredda.	Le basse temperature del congelatore possono comportare temperature inferiori anche nel frigorifero. Si tratta di un fenomeno relativo alla tecnica del freddo.	Impostare una temperatura leggermente maggiore all'interno del frigorifero.Qualora ciò non bastasse, ad es. in caso di una temperatura ambiente bassa, impostare una temperatura maggiore anche nel congelatore.
La temperatura nel vano congelatore è troppo alta.	Frequente apertura della porta dell'apparecchio.	Non aprire l'apparecchio se non è necessario.
	Le aperture di aerazione sono coperte.	Rimuovere gli ostacoli.
	Congelamento di una grande quantità di alimenti.	Non superare la capacità di congelamento max.
Temperatura diversa da quella impostata.		In alcuni casi si ripristina spegnendo l'apparecchio per 5 minuti.Se la temperatura è troppo alta, dopo qualche ora controllare se vi sono leggere variazioni.Se la temperatura è troppo fredda, controllarla di nuovo il giorno successivo.
L'illuminazione non funziona.	L'illuminazione LED è difettosa.	Vedere capitolo "Illuminazione (LED)".
	L'apparecchio è stato aperto per troppo tempo.L'illuminazione si disattiva dopo ca. 10 minuti.	Dopo la chiusura e l'apertura dell'apparecchio la luce si accende nuovamente.
	L'interruttore della luce è bloccato.	Verificare se è possibile muovere l'interruttore della luce. Figura 1/4
Non si accende alcun indicatore.	Qualora l'apparecchio non venga utilizzato per un certo periodo di tempo, l'indicatore del pannello comandi passa alla modalità risparmio energetico.	Non appena l'apparecchio viene nuovamente utilizzato, ad es. aprendo le porte, l'indicatore passa nuovamente all'illuminazione normale.
	Interruzione di corrente; il fusibile è scattato; la spina di alimentazione non è ben inserita.	Collegare la spina di alimentazione. Verificare se c'è la corrente e controllare i fusibili.

Guasto Possibile causa Rimedio

Viene emesso un segnale acustico e sull'indicatore compare "alarm".	Una delle porte dell'apparecchio è rimasta aperta per più di 1 minuto.	Chiudere le porte dell'apparecchio.
	Sull'indicatore compare a destra, al di sotto della temperatura del frigorifero, “allarme”. Nel frigorifero la temperatura è troppo alta.	Premere il tasto "alarm" per disattivare il segnale acustico.Figura2/3AvvertenzaQualora la temperatura all'interno del frigorifero fosse troppo alta, scaldare gli alimenti prima della consumazione.In caso di dubbio non utilizzare più gli alimenti.
	Sono stati conservati troppi alimenti in una volta sola all'interno del frigorifero.	Prima della conservazione di una grande quantità di alimenti attivare la funzione “Raffreddamento super”.
	Sull'indicatore compare a sinistra, al di sotto della temperatura del congelatore, “allarme”.	Premere il tasto "alarm" per disattivare il segnale acustico.Figura2/3AvvertenzaNon congelare di nuovo i cibi scongelati o semiscongelati. È possibile congelare nuovamente un alimento scongelato soltanto dopo averlo cotto o arrostito.Non utilizzare più la durata massima di conservazione dell'alimento.
	Sono stati conservati troppi alimenti in una volta sola all'interno del congelatore.	Non superare la capacità di congelamento massima.Prima della conservazione di una grande quantità di alimenti attivare la funzione “Congelamento rapido”.
	Le aperture di aerazione sono coperte.	Rimuovere gli ostacoli.

Guasto Possibile causa Rimedio

Durante il riempimento del contenitore dell'acqua dell'ice twister fuoriesce acqua dalla parte inferiore.

In corrispondenza dell'apertura di scarico del contenitore dell'acqua si è formato uno strato di ghiaccio.

Pulire il contenitore dell'acqua, a tale scopo consultare il capitolo Pulizia dell'apparecchio.

Servizio di assistenza tecnica

È possibile trovare il servizio di assistenza tecnica più vicino consultando l'elenco telefonico oppure l'elenco dei servizi di assistenza. Al servizio di assistenza bisogna comunicare il numero del prodotto (E) e il numero di fabbricazione (FD) dell'apparecchio.

Questi dati sono riportati sulla targhetta. Figura 12

Per evitare viaggi inutili, ricordarsi di indicare sempre il numero del prodotto e il numero di fabbricazione. In questo modo è possibile evitare le conseguenti spese supplementari.

Riparazione e assistenza in caso di anomalie

È possibile trovare i contatti di tutti i Land nell'elenco dei servizi di assistenza tecnica allegato.

I 800-829120 Linea verde CH 0848 840 040
