MODE D'EMPLOI KDN74AW20N BOSCH

fr Notices d'utilisation et de montage

Utilisable volume 13

After-sales service 23

fr Table des matières

Consignes de sécurité et

Consignes pour la mise au rebut 26

Étendue des fournitures 27

Installation de l'appareil 27

Raccordement de l'appareil 29

Montage des poignées 29

Présentation de l'appareil 30

Mise en service de l'appareil 31

Réglage de la température 31

Super-réfrigération 32

Super-décongélation 32

Verrouillage des touches 32

Fonction d'alarme 33

Contenance utile 33

Compartiment réfrigérateur 34

Compartiment congélateur 34

Capacité de congélation maximale .. 34

Congélation et rangement 35

Congélation de produits frais 35

Décongélation des produits 36

Distribution de glaçons et d'eau 37

Coupure et remisage de l'appareil ... 38

Nettoyage de l'appareil 38

Économies d'énergie 40

Bruits de fonctionnement 40

Remédier soi-même aux petites

Service aprèsvente 44it Indice

frNotice d'utilisation

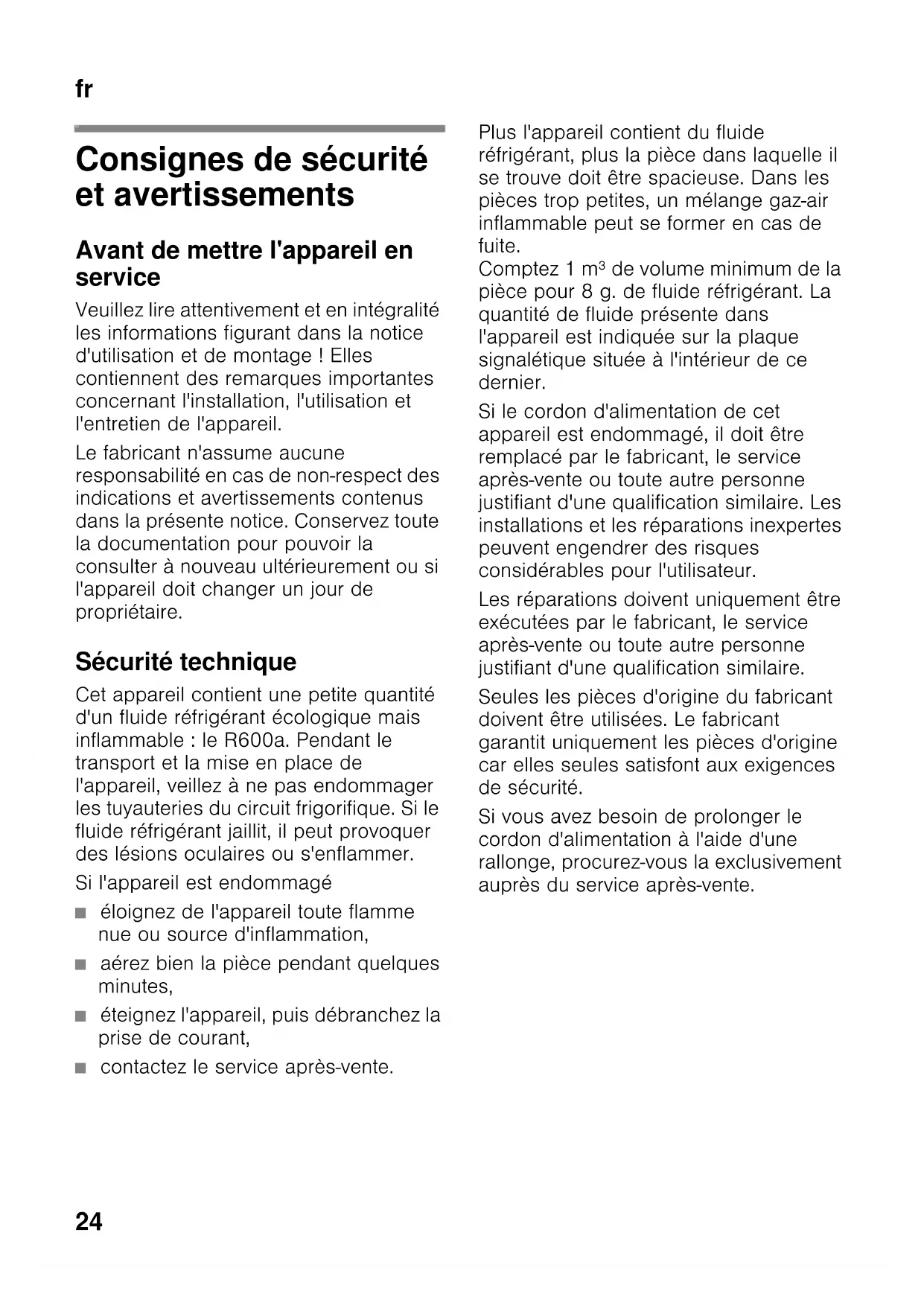

Consignes de sécurité

Avant de mettre l'appareil en

Veuillez lire attentivement et en intégralité

les informations figurant dans la notice

d'utilisation et de montage ! Elles

contiennent des remarques importantes

concernant l'installation, l'utilisation et

l'entretien de l'appareil.

Le fabricant n'assume aucune

responsabilité en cas de non-respect des

indications et avertissements contenus

dans la présente notice. Conservez toute

la documentation pour pouvoir la

consulter à nouveau ultérieurement ou si

l'appareil doit changer un jour de

Cet appareil contient une petite quantité

d'un fluide réfrigérant écologique mais

inflammable : le R600a. Pendant le

transport et la mise en place de

l'appareil, veillez à ne pas endommager

les tuyauteries du circuit frigorifique. Si le

fluide réfrigérant jaillit, il peut provoquer

des lésions oculaires ou s'enflammer.

Si l'appareil est endommagé

■ éloignez de l'appareil toute flamme

nue ou source d'inflammation,

■ aérez bien la pièce pendant quelques

■ éteignez l'appareil, puis débranchez la

■ contactez le service après-vente.

Plus l'appareil contient du fluide

réfrigérant, plus la pièce dans laquelle il

se trouve doit être spacieuse. Dans les

pièces trop petites, un mélange gaz-air

inflammable peut se former en cas de

Comptez 1 m³ de volume minimum de la

pièce pour 8 g. de fluide réfrigérant. La

quantité de fluide présente dans

l'appareil est indiquée sur la plaque

signalétique située à l'intérieur de ce

Si le cordon d'alimentation de cet

appareil est endommagé, il doit être

remplacé par le fabricant, le service

après-vente ou toute autre personne

justifiant d'une qualification similaire. Les

installations et les réparations inexpertes

peuvent engendrer des risques

considérables pour l'utilisateur.

Les réparations doivent uniquement être

exécutées par le fabricant, le service

après-vente ou toute autre personne

justifiant d'une qualification similaire.

Seules les pièces d'origine du fabricant

doivent être utilisées. Le fabricant

garantit uniquement les pièces d'origine

car elles seules satisfont aux exigences

Si vous avez besoin de prolonger le

cordon d'alimentation à l'aide d'une

rallonge, procurez-vous la exclusivement

auprès du service après-vente.fr

Pendant l'utilisation

■ N'utilisez jamais d'appareils

électriques à l'intérieur de l'appareil

(par ex., des appareils de chauffage,

des sorbetières électriques). Risque

■ Ne dégivrez ou ne nettoyez jamais

l'appareil à l'aide d'un nettoyeur à

vapeur ! La vapeur pourrait atteindre

des pièces électriques et provoquer

un court-circuit. Risque

■ N'utilisez jamais d'objets pointus ni

tranchants pour enlever le givre ou les

couches de glace. Vous risqueriez

d'endommager les conduites de fluide

réfrigérant. Si le fluide réfrigérant jaillit,

il peut provoquer des lésions oculaires

■ Ne stockez dans l'appareil aucun

produit contenant des gaz propulseurs

inflammables (par ex. bombes

aérosols) ni aucun produits explosifs.

Risque d'explosion !

■ Ne vous appuyez pas sur le socle, les

clayettes, les portes etc., et ne vous

en servez pas comme marchepied.

■ Pour dégivrer ou nettoyer l'appareil,

débranchez la prise de courant ou

désarmez le disjoncteur. Pour ce faire,

tirez sur la prise et non pas sur le

câble de raccordement.

■ Les boissons fortement alcoolisées

doivent être fermées hermétiquement

et stockées à la verticale.

■ L'huile et la graisse ne doivent pas

entrer en contact avec les parties en

matières plastiques et le joint de

porte. Ces derniers risquent sinon de

■ Ne recouvrez et n'obstruez jamais les

orifices de ventilation de l'appareil.

■ L'utilisation de cet appareil par des

personnes (enfants compris)

présentant des capacités physiques,

sensorielles ou psychiques

restreintes, ou ne détenant pas les

connaissances voulues, doit se faire

uniquement sous surveillance ou

après avoir reçu des instructions

■ Ne stockez aucune boisson, gazeuse

en particulier, en bouteilles ou en

canettes dans le compartiment

congélateur. Les bouteilles et les

canettes risqueraient d'éclater !

■ Ne portez jamais directement à la

bouche des produits surgelés qui

sortent du compartiment congélateur.

Risque d'engelures !

■ Évitez tout contact prolongé des

mains avec les produits congelés, la

glace ou les tubes de l'évaporateur

Risque d'engelures !

Risques à éviter pour les

enfants et les personnes

Ces risques concernent :

■ les personnes dont les capacités

physiques et psychiques sont réduites

ou dont la capacité de perception est

■ les personnes ne disposant pas de

connaissances suffisantes sur la

manipulation sûre de l'appareil.fr

Mesures de précaution :

■ veillez à ce que les enfants et les

personnes vulnérables aient compris

■ une personne responsable de la

sécurité doit surveiller ou guider les

enfants et les personnes vulnérables

quant à la manipulation de l'appareil,

■ n'autorisez pas les enfants de moins

de 8 ans à manipuler l'appareil,

■ surveillez les enfants lors des travaux

de nettoyage et d’entretien,

■ ne laissez jamais les enfants jouer

Dispositions générales

L'appareil convient pour

■ réfrigérer ou congeler des produits

■ préparer des glaçons,

■ la distribution d’eau potable.

Cet appareil est conçu pour une

utilisation jusqu‘à une altitude maximale

Cet appareil est destiné à un usage

L'appareil a été antiparasité

directive UE 2004/108/EC.

Le circuit frigorifique a subi un contrôle

Ce produit est conforme aux dispositions

de sécurité applicables aux appareils

* Mise au rebut de l'emballage

L'emballage protège votre appareil

contre les dommages susceptibles de

survenir en cours de transport. Tous les

matériaux qui le composent sont

respectueux de l'environnement et

recyclables. Aidez-nous à recycler

l'emballage en respectant

Pour savoir comment vous débarrasser

de votre emballage, veuillez consulter

votre revendeur ou les services

administratifs de votre mairie.

* Mise au rebut de votre

Les appareils usagés ne sont pas des

déchets dénués de valeur ! Leur

élimination dans le respect de

l'environnement permet d'en récupérer

de précieuses matières premières.

Cet appareil est marqué selon la

directive européenne

2012/19/EU concernant les

appareils électriques et

électroniques usagés (déchets

des équipements électriques et

électroniques  DEEE). La

directive spécifie le cadre pour

une reprise et un recyclage des

appareils usagés applicables

dans les pays de la CE.

Avant de mettre au rebut l'appareil qui ne

1. Débranchez la fiche mâle de la prise

2. Sectionnez son câble de

raccordement puis enlevez-le avec la

3. Pour dissuader les enfants de monter

dans l'appareil, ne retirez pas les

clayettes ni les bacs !

4. N'autorisez pas les enfants à jouer

avec l'appareil usagé. Risque

Les appareils frigorifiques contiennent

des fluides frigorigènes et des gaz

isolants. Ceux-ci nécessitent une mise au

rebut adéquate. Jusqu'à l'enlèvement de

l'appareil, veillez bien à ce que son

circuit frigorifique ne soit pas

Après avoir déballé votre appareil,

vérifiez toutes les pièces pour détecter

d'éventuels endommagements dus au

En cas de réclamation, adressez-vous au

détaillant qui vous a vendu cet appareil

ou à notre service après-vente.

La livraison comprend les pièces

■ Appareil indépendant

■ Équipement (selon le modèle)

■ Notices d'utilisation et de montage

■ Carnet de service après-vente

■ Pièce annexe de la garantie

■ Informations relatives à la

consommation d'énergie et aux bruits

■ Sachet avec visserie de montage

Il est préférable d'installer l'appareil dans

un endroit sec et bien aéré. Évitez

d'exposer directement l'appareil aux

rayons solaires ou de l'installer à

proximité d'une source de chaleur, telle

qu'une cuisinière, un radiateur, etc. Si

l'installation près d'une source de

chaleur est inévitable, utilisez une plaque

isolante appropriée ou respectez les

distances minimales suivantes :

■ 3 cm par rapport aux cuisinières

électriques ou à gaz.

■ 30 cm par rapport à un radiateur au

Les appareils à poignée saillante

requièrent, sur le côté où la porte bute

contre le mur, un espace d'au

moins 55 mm par rapport à ce dernier

afin que la porte puisse s'ouvrir à 90°.fr

Contrôle de la température

ambiante et de l'aération

Température ambiante

L’appareil a été conçu pour une

catégorie climatique précise. Suivant la

catégorie climatique, l’appareil est

utilisable dans les températures

ambiantes suivantes.

La catégorie climatique de l'appareil

figure sur sa plaque signalétique.

L'appareil est entièrement fonctionnel

dans les limites de température de la

classe climatique indiquée. Si un

appareil de la classe climatique SN est

exploité à des températures inférieures,

l'appareil ne sera pas endommagé

jusqu'à une température de +5 °C.

L’air entrant en contact avec la paroi

arrière de l’appareil se réchauffe. L'air

chaud doit pouvoir s'échapper sans

obstacle. S'il ne le peut pas, le groupe

frigorifique doit fonctionner plus

longtemps,. ce qui augmente la

consommation de courant. Pour cette

raison, ne recouvrez ni et n’obstruez

jamais les orifices d’aération de

L'écart minimal séparant l'appareil de

chaque côté doit être au minimum de

Montage des écarteurs

Montez les écarteurs ci-joints sur les

fixations prévues au dos de l'appareil.

Ceci permet de respecter l'écart

minimum requis par rapport au mur et de

garantir une aération appropriée.

Si l'appareil n'est pas d'aplomb, les

portes risquent de ne pas bien fermer.

Ajustement de l'appareil

Pour que l'appareil fonctionne

impeccablement, il faut l'horizontaliser à

l'aide d'un niveau à bulle.

Si l'appareil n'est pas d'aplomb, les

portes risquent de ne pas bien fermer.

1. Amenez l'appareil sur l'emplacement

2. Dévissez les pieds avant jusqu'à ce

qu'ils soient en contact avec le sol et

que l'appareil soit ajusté à l'avant.

3. À l'aide d'un niveau à bulle, vérifiez

que l'appareil est horizontalisé.

Pour que l'appareil ne bouge pas, les

pieds avant doivent reposer de manière

Température ambiante

SN +10 °C à 32 °C N +16 °C à 32 °C ST +16 °C à 38 °C T +16 °C à 43 °Cfr

Après avoir installé l'appareil, attendez

au moins 1 heure avant de le mettre en

service. Il peut en effet arriver, pendant le

transport, que l'huile présente dans le

compresseur se déplace vers le circuit

Avant la première mise en service,

nettoyez le compartiment intérieur de

l'appareil (voir le chapitre « Nettoyage de

Raccordement électrique

La prise femelle doit être proche de

l'appareil et demeurer librement

accessible même après son installation.

Cet appareil est conforme à la classe de

protection I. Raccordez l'appareil au

courant alternatif 220-240 V/50 Hz via

une prise femelle installée

réglementairement et comportant un fil

de terre. La prise doit être protégée par

un fusible supportant un ampérage de

Sur les appareils destinés aux pays non

européens, vérifiez si la tension de

branchement et le type de courant

concordent bien avec ceux offerts par le

secteur du pays concerné. Ces données

se trouvent sur la plaque signalétique.

Ne branchez en aucun cas l'appareil à

une « prise économie d'énergie »

Nos appareils peuvent être alimentés via

des onduleurs pilotés par le secteur ou à

pilotage sinusoïdal. Directement

raccordées au réseau public, les

installations photovoltaïques font appel à

des onduleurs pilotés par le secteur.

Dans les solutions en îlots (par ex. sur

les bateaux ou les refuges de

montagne), ne disposant pas d'un

raccordement direct au réseau électrique

public, il faut utiliser des onduleurs à

pilotage sinusoïdal.

Montage des poignées

Montez les poignées uniquement une

fois que l'appareil est installé à son

emplacement et qu'il est stable.

1. Insérez le manche dans les conduites.

2. Posez les vis et fixez-les.

3. Glissez les poignées dans les

manches et poussez vers le bas.

L'autocollant « Top » doit se trouver

4. Placez les vis et fixez-les.fr

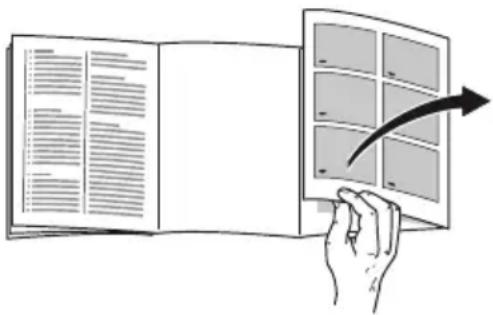

Veuillez déplier la dernière page,

illustrée, de la notice. La présente notice

d'utilisation vaut pour plusieurs modèles.

L'équipement des modèles peut varier.

Selon le modèle, l'appareil peut différer

du contenu des illustrations.

4 Interrupteur d'éclairage

5 Rangement en contre-porte

6 Bandeau de commande

8 Clayettes du compartiment

9 Compartiment fraîcheur

10 Bac(s) à fruits et légumes avec

13 Rangement en contre-porte pour

oeufs, tubes et petites boîtes de

14 Rangement en contre-porte pour

1 Touche « freezer/super »

■ Réglage de la température

dans le compartiment de

■ Activer et éteindre la fonction

« Super-décongélation ».

Activation/désactivation du

verrouillage des touches.

Désactivation de l'alarme sonore.

4 Touche « fridge/super »

■ Réglage de la température

dans le compartiment

■ Activer et éteindre la fonction

« Super-réfrigération ».

5 Affichage de la température du

compartiment réfrigérateur

Affiche la température réglée

dans le compartiment

La fonction « Super-réfrigération »

La fonction d'alarme est activée.

6 Verrouillage des touches

Le verrouillage des touches est

7 Affichage de la température du

compartiment de congélation

Affiche la température réglée

dans le compartiment de

La fonction « Super-

décongélation » est activée.

La fonction d'alarme est activée.fr

Après le raccordement au secteur,

l'appareil commence à réfrigérer. Les

éclairages intérieurs s'allument lorsque

vous ouvrez les portes.

Une alarme sonore retentit. La touche

« alarm » vous permet de désactiver

Les températures suivantes sont

recommandées et réglées en usine :

■ Compartiment réfrigérateur : +4 °C

■ Compartiment congélateur : -18 °C.

Remarques concernant le

fonctionnement de l'appareil

■ Une fois en service, l'appareil atteint

en quelques heures les températures

■ Grâce au système Nofrost entièrement

automatique, aucun givre ne se forme

dans le compartiment congélateur. Il

n'est plus nécessaire de procéder à

■ Les surfaces frontales de l'appareil

peuvent légèrement chauffer. Ceci

empêche une condensation d'eau au

niveau du joint de porte.

■ Si la porte du compartiment

congélateur est difficile à ouvrir juste

après l'avoir fermée, patientez

quelques secondes jusqu'à ce que la

différence de pression se régularise et

vous permette d'ouvrir de nouveau la

Compartiment réfrigérateur

La température peut être réglée entre

Appuyez autant de fois que nécessaire

sur la touche 4 « fridge/super » jusqu'à

ce que la température du compartiment

réfrigérateur souhaitée s'affiche sur

La dernière valeur réglée est mémorisée.

■ Ne rangez pas les aliments délicats à

une température supérieure à +4 °C.

■ Pour stocker des produits alimentaires

sur une courte durée, la température

peut être augmentée (mode économe

■ Si vous ouvrez fréquemment la porte

de l'appareil ou que vous stockez de

grandes quantités d'aliments dans le

compartiment réfrigérateur, optez pour

une température plus froide.

Compartiment congélateur

La température peut être réglée entre

Appuyez autant de fois que nécessaire

sur la touche 1 « freezer/super » jusqu'à

ce que la température du compartiment

de congélation souhaitée s'affiche sur

La dernière valeur réglée est mémorisée.fr

Pendant la super-réfrigération, la

température du compartiment

réfrigérateur descend le plus bas

Au bout d'environ 40 minutes ou lorsque

la température du compartiment

réfrigérateur est de 2 °C en-dessous de

la température préréglée, la super-

réfrigération est automatiquement

Ensuite, l'appareil commute

automatiquement sur la température

précédemment réglée.

La super-réfrigération est notamment

recommandée dans les cas suivants :

■ Avant de ranger de grandes quantités

■ Pour refroidir rapidement des

Appuyez autant de fois que nécessaire

sur la touche 4 « fridge/super » jusqu'à

ce que l'afficheur 5 affiche « super ».

Appuyez sur la touche 4 « fridge/super ».

Les aliments doivent être congelés

jusqu'au cœur le plus rapidement

possible afin de préserver les vitamines,

la valeur nutritive, l'apparence et le goût.

Pour qu'il ne se produise aucune

augmentation indésirable de la

température lorsque vous rangez des

produits alimentaires frais, il faut activer

la super-congélation quelques heures

avant de les ranger. En général, 4-6

heures suffisent. Lors de l'utilisation de la

capacité de congélation maximale,

24 heures sont nécessaires.

Après 48 heures, il est automatiquement

commuté sur la température précédant

la super-congélation.

Appuyez autant de fois que nécessaire

sur la touche 1 « freezer/super » jusqu'à

ce que l'afficheur 7 affiche « super ».

Appuyez sur la touche 1 « freezer/

Lorsque le verrouillage des touches est

activé, toutes les touches du bandeau de

commande sont bloquées.

Exception : l'alarme sonore peut être

désactivée via la touche « alarm » même

si le verrouillage des touches est activé.

De plus, de l'eau peut encore être

prélevée de l'appareil.

Activation et désactivation

Appuyez sur la touche 2 « lock ».

Lorsque le verrouillage des touches est

activé, la mention « lock » apparaît.

Pour désactiver cette fonction, appuyez

sur la touche 2 « lock » pendant environ

Lorsqu'une alarme est déclenchée, une

alarme sonore retentit et la mention

Appuyez sur la touche « alarm » pour

désactiver l'alarme sonore. Figure "/3

L'alarme de la porte se déclenche

lorsque les portes de l'appareil restent

ouvertes pendant plus d'1 minute.

L'alarme sonore cesse lorsque les portes

Alarme de température

L'alarme de température se déclenche si

la température est trop élevée dans le

compartiment réfrigérateur ou

congélateur et si les produits risquent de

Sans risque pour l'aliment congelé

l'alarme peut s'activer :

■ lors de la mise en service de

■ lors du chargement de grandes

quantités de nourriture fraîche.

Compartiment réfrigérateur

Sur l'afficheur apparaît à droite, sous la

température du compartiment

réfrigérateur, « alarme ».

En cas de doute concernant un aliment

cru, ne l'utilisez pas.

Réchauffer l'aliment réfrigéré avant sa

Compartiment congélateur

Sur l'afficheur apparaît à gauche, sous la

température du compartiment de

congélation, « alarme ».

Ne remettez pas à congeler des produits

alimentaires partiellement ou entièrement

décongelés. Ne recongelez les produits

qu'après les avoir transformés (cuisson

Dans ce cas, consommez-les nettement

avant la date limite de conservation.

Vous trouverez les indications relatives à

la contenance utile sur la plaque

signalétique (voir le chapitre « Service

Le compartiment réfrigérateur est

l'endroit idéal où ranger des gâteaux et

pâtisseries, des plats cuisinés, des

conserves, du lait concentré, du fromage

à pâte dure, des fruits et des légumes

sensibles au froid tels que des fruits

Consignes de rangement

Précautions à prendre pour ranger les

■ Rangez les aliments en prenant soin

de les emballer ou de les couvrir

correctement. Vous pourrez ainsi

conserver leurs arômes, leur couleur

et leur fraîcheur. Ceci empêche en

outre que certains aliments

communiquent leur goût à d'autres et

que les pièces en plastique changent

anormalement de couleur.

■ Laissez d'abord refroidir les boissons

et les plats avant de les ranger dans

■ N'obstruez pas les orifices de

ventilation du compartiment

réfrigérateur avec des aliments afin de

ne pas entraver la circulation de l'air.

Les aliments placés directement

devant les orifices de ventilation

peuvent geler en raison de l'air froid

■ Pour entreposer des aliments

■ Pour faire des glaçons.

■ Pour congeler des aliments.

Veillez à ce que la porte du

compartiment congélateur soit toujours

fermée ! Les aliments congelés peuvent

dégeler si la porte reste ouverte et du

givre peut apparaître dans le

congélateur. Par ailleurs : vous risquez

une perte d'énergie en raison d'une

consommation d'électricité plus élevée!

Une fois que la porte du compartiment

congélateur est refermée, une

dépressurisation se produit, entraînant

un bruit de succion. Patientez deux à

trois minutes jusqu'à ce que la

dépressurisation se soit compensée.

congélation maximale

Retrouvez les données relatives à la

capacité de congélation maximale sur

24 heures sur la plaque signalétique

(voir le chapitre « Service après-vente »).fr

Achat des produits surgelés

■ L'emballage ne doit pas être

■ Vérifiez la date limite de

consommation recommandée.

■ La température du congélateur du

supermarché doit être de -18 °C

■ Utilisez de préférence un sac

isotherme pour le transport des

produits surgelés, puis rangez les

produits le plus rapidement possible

dans le compartiment congélateur.

Rangement de produits

Si vous devez ranger une grande

quantité de produits surgelés, vous

pouvez retirer l'Ice-Twister et le bac de

Afin de ne pas gêner la circulation de

l'air dans l'appareil, n'empilez pas les

Pour congeler des aliments, utilisez

uniquement des produits frais, d'un

Afin de conserver le mieux possible les

valeurs nutritives, les arômes et la

couleur des aliments, il est conseillé de

blanchir les légumes avant de les

surgeler. Il n'est pas nécessaire de

blanchir les aubergines, les poivrons, les

courgettes ni les asperges.

Vous trouverez en librairie toute une

bibliographie sur la congélation et le

Veillez à ce que les produits alimentaires

à congeler n'entrent pas en contact avec

les produits déjà surgelés.

■ Se prêtent à la congélation :

Pains et pâtisseries, poissons et fruits

de mer, viande, gibier, volailles,

légumes, fruits, fines herbes, oeufs

sans la coque, produits laitiers comme

le fromage, le beurre et le fromage

blanc, plats préparés et restes de

plats tels que les soupes, les ragoûts,

la viande et les poissons cuits, les

plats à base de pommes de terre, les

gratins et les mets sucrés.

■ Ne se prêtent pas à la congélation :

légumes généralement consommés

crus, tels que la salade ou les radis,

oeufs dans leur coque, raisins,

pommes, poires et pêches entières,

oeuf cuits dur, yaourt, lait caillé, crème

acidulée, crème fraîche et

Emballage de surgelés

Conditionnez les aliments dans des

récipients hermétiquement fermés, afin

qu'ils ne sèchent pas et ne perdent pas

1. Placez les aliments dans l'emballage.

2. Chasser l'air des emballages.

3. Fermez l'emballage hermétiquement.

4. Inscrivez sur l'emballage le nom du

contenu et la date de congélation.

Emballages adaptés :

Feuilles en plastique, feuilles en

polyéthylène, feuilles d'aluminium, boîtes

Ces produits sont en vente dans les

magasins spécialisés.

Emballages inadaptés :

Papier d'emballage, papier sulfurisé,

feuilles de cellophane, sacs poubelle et

sacs en plastique ayant déjà servi.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles,

rubans adhésifs résistants au froid ou

produits similaires.

Vous pouvez fermer les sachets et les

feuilles en polyéthylène au moyen d'une

Durée de conservation des produits

Elle dépend de la nature des aliments.

À une température de -18 °C:

■ Poisson, charcuterie, plats

pré-cuisinés, pâtisseries :

■ Fromage, volaille, viande :

■ Fruits et légumes :

Selon la nature et l'utilisation des

produits surgelés, vous pouvez les

■ à température ambiante

■ dans le réfrigérateur

■ dans le four électrique, avec/sans

ventilateur à air chaud

■ dans le micro-ondes.

Ne remettez pas à congeler des produits

alimentaires partiellement ou entièrement

décongelés. Ne recongelez les produits

qu'après les avoir transformés (cuisson

Dans ce cas, consommez-les nettement

avant la date limite de conservation.fr

Distribution de glaçons

Des glaçons et de l'eau froide pourraient

être prélevés de l'appareil par le

distributeur de glaçons et d'eau.

Contrôle de la qualité de l'eau

Tous les matériaux utilisés dans le

distributeur d'eau sont inodores et sans

Si l'eau devait avoir un goût, les raisons

peuvent être les suivantes :

■ Teneur de l'eau potable en sels

minéraux et en chlore.

■ Fraîcheur de l'eau potable.

Si aucune eau n'a été prélevée

pendant longtemps, elle peut prendre

un goût « pas frais ». Dans ce cas,

vider le réservoir d'eau et le remplir

Prélèvement de glaçons

1. Retirer le réservoir d'eau.

2. Ouvrir le dispositif de remplissage du

3. Verser de l'eau fraîche jusqu'à la ligne

repère dans le réservoir d'eau et

fermer le dispositif de remplissage.

Frotter à sec la face extérieure et

l'orifice inférieur d'aération du

4. Pousser le réservoir d'eau dans l'ive

5. Si les glaçons sont gelés, tourner la

poignée dans le sens horaire.

Les glaçons se détachent et tombent

dans le réservoir à glaçons.

6. Sortez les glaçons du réservoir.

1. Ouvrir le dispositif de remplissage du

2. Verser de l'eau fraîche jusqu'à la ligne

repère dans le réservoir d'eau.

Ne remplir le réservoir d'eau qu'avec

3. Presser le verre contre la plaque de

Vous pouvez varier la configuration des

clayettes et des supports en contre-porte

■ Soulevez les clayettes puis tirez-les en

avant pour les retirer.

■ Soulevez les supports et retirez-les.

Compartiment fraîcheur

Dans le compartiment fraîcheur, les

températures sont plus basses que dans

le compartiment réfrigérateur. Les

températures peuvent parfois être

Il est donc idéal pour entreposer du

poisson, de la viande et de la

charcuterie. Ce compartiment ne

convient pas pour ranger de la salade,

des légumes ni des produits sensibles

Afin de pouvoir correctement

fonctionner, le compartiment fraîcheur

doit rester fermé et la clayette située au-

dessus de lui doit être correctement

Le filtre anti-odeurs permet de vous

débarrasser des odeurs désagréables

présentes dans le compartiment

Conseil : stockez les aliments présentant

une forte odeur dans des récipients

Lorsque l'efficacité du filtre anti-odeurs

diminue, vous pouvez le rendre de

nouveau efficace en utilisant des moyens

1. Retirez le filtre anti-odeurs.

2. Séchez-le à l'aide d'un sèche-cheveux.

3. Placez le filtre anti-odeurs au soleil

afin de retirer toute odeur désagréable

résiduelle (les ultra-violets permettent

de dégrader les odeurs).

4. Remettez en place le filtre anti-odeurs.

régulateur d'humidité

Pour créer un climat de stockage optimal

pour les légumes, la salade et les fruits,

vous pouvez, en fonction de la quantité

rangée, régler l’humidité de l’air qui

régnera dans le bac à légumes.

Petites quantités de produits

Poussez le curseur vers la gauche.

Grandes quantités de produits

Poussez le curseur vers la droite.

Coupure de l'appareil

Débranchez la fiche mâle du secteur ou

ramenez le disjoncteur en position

L'indicateur de température s’éteint et le

groupe frigorifique s'éteint.

Mise hors service de l'appareil

Si l'appareil reste longtemps inutilisé :

1. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

2. Nettoyage de l'appareil.

3. Laisser les portes de l'appareil

Nettoyage de l'appareil

■ N'utilisez aucun produit de nettoyage

contenant du sable, du chlorure ou de

l'acide, ni aucun solvant.

■ N'utilisez jamais d'éponges abrasives

ou susceptibles de rayer.

Des zones corrodées pourraient

apparaître sur les surfaces métalliques

■ Ne nettoyez jamais les clayettes ni les

bacs au lave-vaisselle.

Ces pièces pourraient se déformer !fr

L'eau de nettoyage ne doit jamais

■ les fentes situées dans la partie avant

du fond du compartiment congélateur,

■ le bandeau de commande,

■ ni dans l'éclairage.

1. Avant le nettoyage, débranchez la

fiche mâle du secteur ou ramenez le

disjoncteur en position éteinte.

2. Retirez les produits congelés et

rangez-les dans un endroit frais. Posez

les accumulateurs de froid (s'ils ont

été fournis avec l'appareil) sur ces

3. Nettoyez l'appareil avec un chiffon

doux, de l'eau tiède et du produit à

vaisselle présentant un pH neutre.

L'eau de nettoyage ne doit pas

pénétrer dans l'éclairage.

4. Essuyez le joint de porte uniquement

avec un chiffon et de l'eau propre.

Ensuite, séchez-le à fond.

5. Après le nettoyage, rebranchez la

fiche mâle de l'appareil, puis

remettez-le en marche.

6. Remettez en place les produits

Pour le nettoyage, toutes les parties

amovibles de l'appareil peuvent être

Retirer les clayettes

Soulevez les clayettes puis tirez-les en

avant pour les retirer.

Retirer les supports en contre-porte

Soulevez les supports en contre-porte et

Retirer le réservoir et le réservoir d'eau

1. Retirer le réservoir d'eau et le

2. Retirer le couvercle du réservoir d'eau

et vider le réservoir d'eau.

3. Nettoyer les différentes pièces du

réservoir d'eau et le réservoir avec de

l'eau propre et essuyer avec un chiffon

Retirer le réservoir d'eau

1. Retirer le réservoir d'eau.

2. Retirer le couvercle du réservoir d'eau

et vider le réservoir d'eau.

3. Nettoyer les différentes pièces du

réservoir d'eau avec de l'eau propre et

essuyer avec un chiffon sec.

Votre appareil est équipé d'un éclairage

par LED ne demandant pas d'entretien.

Cet éclairage doit exclusivement être

réparé par le service après-vente ou par

des spécialistes autorisés.fr

■ Placez votre appareil dans un endroit

sec et bien aéré ! L'appareil ne doit

pas être exposé directement aux

rayons du soleil et ne doit pas se

trouver à proximité d'une source de

chaleur (par ex. radiateur, cuisinière).

Utilisez le cas échéant une plaque

■ Laissez d'abord refroidir les boissons

et les aliments chauds avant de les

ranger dans l'appareil !

■ Rangez les produits surgelés dans le

compartiment réfrigérateur pour qu'ils

dégèlent. Utilisez l'excédent de froid

de ces produits surgelés pour refroidir

■ Ouvrez la porte de l'appareil le moins

possible et le plus vite possible !

■ De temps en temps, nettoyez le dos

de l'appareil avec un aspirateur ou

avec une brosse, ceci pour éviter une

hausse de consommation d'électricité.

Bruits parfaitement normaux

Bourdonnements étouffés

Fonctionnement des moteurs (par ex.

compresseur, ventilateur).

Gargouillis, murmures ou clapotis

Le fluide frigorigène circule dans les

Mise en service/mise hors service du

moteur, de l'interrupteur ou de

Le dégivrage automatique est en cours.

Éviter la génération de bruits

Instabilité de l'appareil

Vérifiez l'horizontalité de l'appareil à

l'aide d'un niveau à bulle. Ajustez ensuite

l'horizontalité par les pieds à vis ou

placez un objet dessous.

Appareil en contact avec autre chose

Éloignez l'appareil des meubles ou des

Bacs ou surfaces de rangement

Vérifiez les pièces amovibles puis

remettez-les en place correctement.

Bouteilles ou récipients en contact

Éloignez légèrement les bouteilles ou

récipients les uns des autres.fr

Remédier soi-même aux petites pannes

Avant d'appeler le service aprèsvente (SAV) :

Vérifiez si vous ne pouvez pas remédier vous-même à la panne à l'aide des

indications qui suivent.

Vous éviterez ainsi des dépenses inutiles car le coût des appels passés au service

après-vente et le déplacement du technicien sont à votre charge – même pendant la

période de garantie !

Panne Cause possible Solution

réfrigérateur. C'est là

réfrigération normale.

Augmentez légèrement la

température du compartiment

Si cela ne suffit pas, par exemple si

les températures sont trop

inférieures, augmentez également la

température du compartiment

La porte de l'appareil

N'ouvrez pas l'appareil inutilement.

grandes quantités de

produits alimentaires

Ne dépassez pas la capacité de

congélation maximale.

La température dévie

fortement par rapport

Dans certains cas, il suffit d'éteindre

l'appareil pendant 5 minutes.

Si la température est trop élevée,

vérifiez après quelques heures si la

température est devenue plus

proche de celle réglée.

Si la température est trop basse,

vérifiez à nouveau la température le

Voir le chapitre « Éclairage (LED) ».

L'appareil est resté

trop longtemps ouvert.

L'éclairage s'éteint au

Fermez la porte pour ouvrez-la pour

obtenir de nouveau l'éclairage.

d'éclairage est bloqué.

Vérifiez si l'interrupteur d'éclairage

peut être actionné. Figure !/4

temps, l'affichage du

Dès que l'appareil est remis en

service, par exemple que vous

ouvrez ses portes, l'affichage est de

le fusible a disjoncté ;

la fiche mâle n'est pas

Branchez la fiche mâle. Vérifiez s'il y

a du courant si le disjoncteur est en

retentit et la mention

Ouvrir une des portes

de l'appareil pendant

Fermer les portes de l'appareil.

Sur l'afficheur apparaît

Appuyez sur la touche « alarm »

pour désactiver l'alarme sonore.

Si la température est devenue trop

élevée dans le réfrigérateur,

réchauffez l'aliment avant de le

En cas de doute concernant un

aliment cru, ne l'utilisez pas.

Trop d'aliments ont été

Avant de charger de grandes

quantités d'aliments, activer la

fonction « super-réfrigération ».

Sur l'afficheur apparaît

« alarme » à gauche,

sous l'indication de

Appuyez sur la touche « alarm »

pour désactiver l'alarme sonore.

Ne remettez pas à congeler des

produits alimentaires partiellement

ou entièrement décongelés. Ne

recongelez les produits qu'après les

avoir transformés (cuisson ou

Dans ce cas, consommez-les

nettement avant la date limite de

Trop d'aliments ont été

Ne dépassez pas la capacité de

congélation maximale.

Avant de charger de grandes

quantités d'aliments, activer la

fonction « super-décongélation ».

Pour trouver le service après-vente le

plus proche de chez vous, consultez

l'annuaire téléphonique ou le répertoire

du service après-vente (SAV). Veuillez

indiquer au service après-vente la

référence produit (N° E) et le numéro de

fabrication (N° FD) de votre appareil.

Ces données se trouvent sur la plaque

signalétique. Figure ,

En indiquant ces données au technicien

du service après-vente, vous lui

épargnez des déplacements inutiles.

Vous économisez ainsi des frais

Demande de réparation et

conseils en cas de problème

Vous trouverez les coordonnées de tous

les pays dans le répertoire du service

après-vente ci-joint.

du réservoir d'eau de

l'Ice Twister, de l'eau

s'écoule par le bas.

s'est formée à l'orifice

Nettoyer le réservoir d'eau, voir le

Le basse temperature
