MODE D'EMPLOI KGN46AW22N BOSCH

fr Table des matières

Prescriptions-d’hygiène-alimentaire .. 22

Consignes de sécurité

et avertissements 23

Conseil pour la mise au rebut 25

Étendue des fournitures 26

Contrôler la température ambiante

Branchement de l’appareil 27

Présentation de l’appareil 28

Enclenchement de l’appareil 29

Réglage de la température 30

Mode Économie d’énergie 30

Contenance utile 31

Le compartiment réfrigérateur 32

Super-réfrigération 32

Compartiment congélateur 33

Capacité de congélation maximale .. 33

Congélation et rangement 33

Congélation de produits frais 34

Supercongélation 35

Décongélation des produits 35

Autocollant « OK » 37

Arrêt et remisage de l'appareil 37

Nettoyage de l’appareil 37

Economies d’énergie 39

Bruits de fonctionnement 39

Remédier soi même aux petites

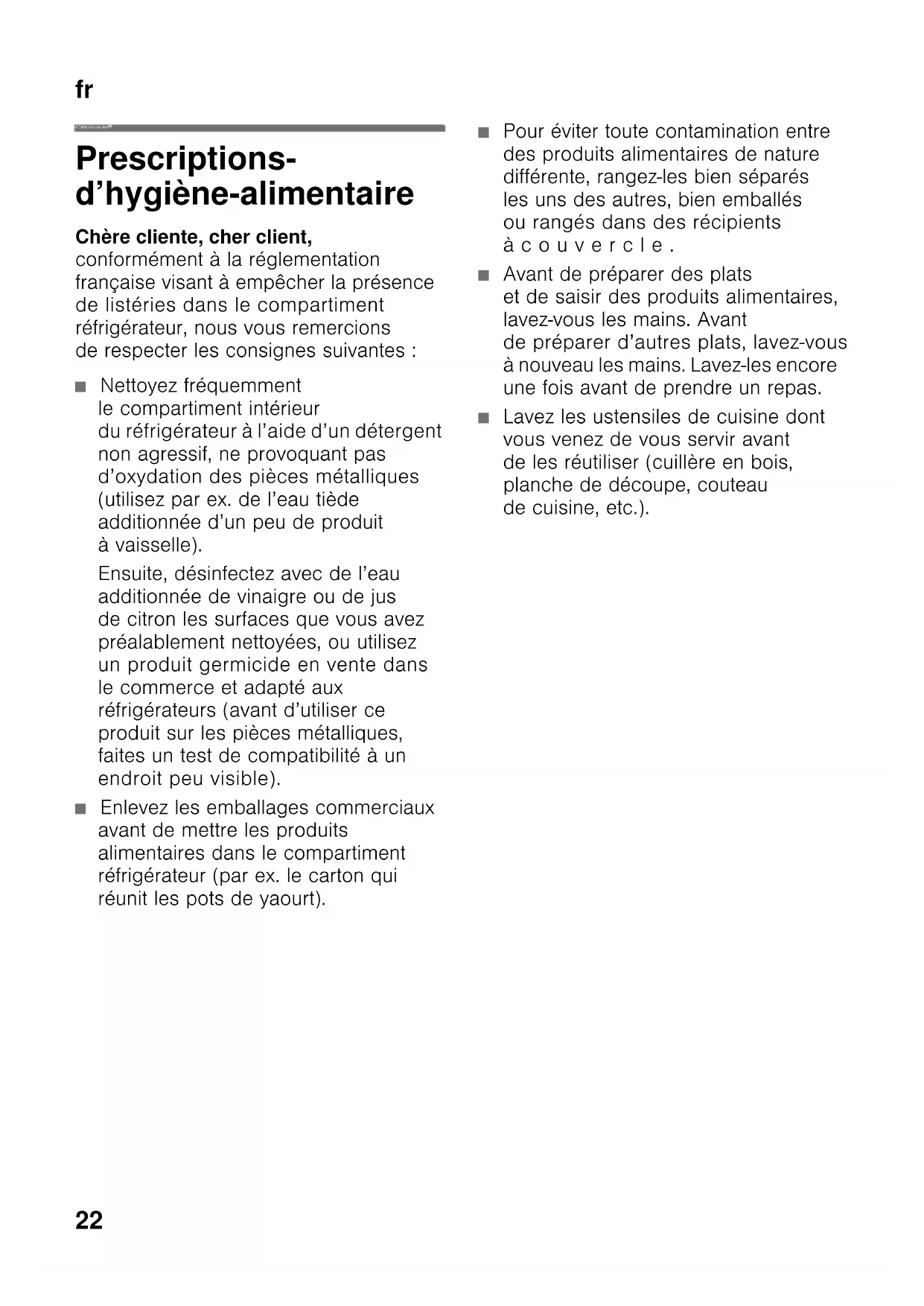

d’hygiène-alimentaire

Chère cliente, cher client,

conformément à la réglementation

française visant à empêcher la présence

de listéries dans le compartiment

réfrigérateur, nous vous remercions

de respecter les consignes suivantes :

■ Nettoyez fréquemment

le compartiment intérieur

du réfrigérateur à l’aide d’un détergent

non agressif, ne provoquant pas

d’oxydation des pièces métalliques

(utilisez par ex. de l’eau tiède

additionnée d’un peu de produit

Ensuite, désinfectez avec de l’eau

additionnée de vinaigre ou de jus

de citron les surfaces que vous avez

préalablement nettoyées, ou utilisez

un produit germicide en vente dans

le commerce et adapté aux

réfrigérateurs (avant d’utiliser ce

produit sur les pièces métalliques,

faites un test de compatibilité à un

endroit peu visible).

■ Enlevez les emballages commerciaux

avant de mettre les produits

alimentaires dans le compartiment

réfrigérateur (par ex. le carton qui

réunit les pots de yaourt).

■ Pour éviter toute contamination entre

des produits alimentaires de nature

différente, rangez-les bien séparés

les uns des autres, bien emballés

ou rangés dans des récipients

■ Avant de préparer des plats

et de saisir des produits alimentaires,

lavez-vous les mains. Avant

de préparer d’autres plats, lavez-vous

à nouveau les mains. Lavez-les encore

une fois avant de prendre un repas.

■ Lavez les ustensiles de cuisine dont

vous venez de vous servir avant

de les réutiliser (cuillère en bois,

planche de découpe, couteau

de cuisine, etc.).fr

Consignes de sécurité

Avant de mettre l'appareil en

Veuillez lire attentivement et entièrement

les informations figurant dans les notices

d'utilisation et de montage. Elle

contiennent des remarques importantes

concernant l'installation, l'utilisation

et l'entretien de l'appareil.

Le fabricant décline toute responsabilité

si les consignes et mises en garde

contenues dans la notice d'utilisation ne

sont pas respectées. Veuillez conserver

ces documents en vue d’une réutilisation

ultérieure ou pour le cas où l’appareil

changerait de propriétaire.

Cet appareil contient une petite quantité

d’un fluide réfrigérant écologique mais

inflammable, le R 600a. Pendant le

transport et la mise en place de

l’appareil, veillez à ne pas endommager

les tuyauteries du circuit frigorifique. Si le

fluide réfrigérant jaillit, il peut provoquer

des lésions oculaires ou s’enflammer.

Si l'appareil est endommagé

■ éloignez de l'appareil toute flamme

nue ou source d'inflammation,

■ aérez bien la pièce pendant quelques

■ éteignez l'appareil puis débranchez la

fiche mâle de la prise de courant,

■ prévenez le service après-vente.

Plus l'appareil contient du fluide

réfrigérant et plus grande doit être la

pièce dans laquelle il se trouve. Dans les

pièces trop petites, un mélange gaz-air

inflammable peut se former en cas de

Comptez 1 m³ de volume minimum de la

pièce pour 8 g de fluide réfrigérant. La

quantité de fluide présente dans

l'appareil est indiquée sur la plaque

signalétique située à l'intérieur de ce

Si le cordon d’alimentation électrique

de cet appareil a été endommagé, il faut

confier son remplacement au fabricant,

au service après-vente ou à une

personne détenant des qualifications

similaires. Les installations et réparations

inexpertes peuvent engendrer des

risques considérables pour l’utilisateur.

Les réparations ne pourront être

réalisées que par le fabricant, le service

après-vente ou une personne détenant

des qualifications similaires.

Il ne faut utiliser que les pièces d'origine

du fabricant. Le fabricant ne garantit que

les pièces d'origine car elles seules

remplissent les exigences de sécurité.

S’il faut allonger le cordon

de raccordement au secteur avec

un prolongateur, procurez-vous-le

exclusivement auprès du service après-

Pendant l’utilisation

■ N’utilisez pas d’appareils électriques

à l’intérieur de l’appareil (par ex.

appareils de chauffage, machine

àglaçons, etc.). Risque d’explosion!

■ Ne dégivrez ni et ne nettoyez jamais

l’appareil avec un nettoyeur à vapeur !

La vapeur risque d’atteindre des

pièces électriques et de provoquer

un court-circuit. Risque

■ Pour détacher le givre ou les couches

de glace, n’utilisez jamais d’objets

pointus ou présentant des arêtes

vives. Vous risqueriez d’endommager

les tuyaux de fluide réfrigérant. Le

fluide réfrigérant en train de jaillir

risque de s’enflammer ou

de provoquer des lésions oculaires.

■ Ne stockez dans l’appareil ni produits

contenant des gaz propulseurs

inflammables (par ex. bombes

aérosols) ni produits explosifs. Risque

■ Ne vous servez pas des socles,

clayettes et portes comme

marchepieds ou pour vous appuyer.

■ Pour dégivrer et nettoyer l’appareil,

débranchez la fiche mâle de la prise

de courant ou retirez le fusible /

désarmez le disjoncteur. Pour

débrancher l’appareil, tirez sur la fiche

mâle et non pas sur son cordon.

■ Stockez les boissons fortement

alcoolisées en position verticale dans

des récipients bien fermés.

■ L’huile et la graisse ne doivent pas

entrer en contact avec les parties en

matières plastiques et le joint

de porte. Ces derniers pourraient

sinon devenir poreux.

■ Ne recouvrez et n’obstruez jamais les

orifices de ventilation de l’appareil.

■ Cet appareil ne pourra être utilisé par

des personnes (enfants compris)

présentant des capacités physiques,

sensorielles ou psychiques restreintes

ou manquant de connaissances que

sous la surveillance d’une personne

chargée de leur sécurité ou après que

cette dernière leur aura enseigné

à utiliser l’appareil.

■ Dans le compartiment congélateur, ne

stockez pas de boissons, gazeuses

en particulier, en bouteilles ou en

canettes car elles éclateraient. Les

bouteilles et les canettes risqueraient

■ Ne portez jamais des produits

surgelés à la bouche immédiatement

après les avoir sorties du

compartiment congélateur.

Risque d’engelures !

■ Évitez tout contact prolongé des

mains avec les produits congelés,

la glace ou les tubes de l’évaporateur,

Risque d’engelures !

Les enfants et l’appareil

■ Ne confiez jamais l’emballage et ses

pièces constitutives aux enfants.

Ils risquent de s'étouffer avec les

cartons pliants et les feuilles

■ L’appareil n’est pas un jouet pour

■ Appareils équipés d’une serrure :

rangez la clé hors de portée des

Dispositions générales

L’appareil convient pour ■ réfrigérer et congeler des aliments,■ préparer des glaçons. Cet appareil est destiné à un usage

domestique dans un foyer privé,

et à l’environnement domestique.

L’appareil a été antiparasité

conformément à la directive UE 2004 /

Le circuit frigorifique a subi un contrôle

Ce produit est conforme aux dispositions

de sécurité applicables visant

les appareils électriques (EN 60335-2-

Conseil pour la mise au

* Mise au rebut de l'emballage

L’emballage protège votre appareil

contre les dommages susceptibles de

survenir en cours de transport. Tous les

matériaux qui le composent sont

compatibles avec l’environnement et

recyclables. Aidez-nous : à éliminer

l’emballage dans le respect

Pour connaître les circuits actuels de

mise au rebut, adressez-vous s.v.p.

à votre revendeur ou à l’administration

* Mise au rebut de l'ancien

Les appareils usagés ne sont pas des

déchets dénués de valeur ! Leur

élimination dans le respect de

l'environnement permet d'en récupérer

de précieuses matières premières.

Avant de mettre au rebut l'appareil qui ne

1. Débranchez sa fiche mâle.

2. Sectionnez son câble d’alimentation et

retirez-le avec la fiche mâle.

3. Pour dissuader les enfants de grimper

dans l’appareil, ne retirez pas les

clayettes et les bacs !

4. Ne permettez pas aux enfants de

jouer avec l’appareil lorsqu’il ne sert

plus. Risque d’étouffement !

Les appareils réfrigérants contiennent du

fluide réfrigérant. L’isolant contient des

gaz. Il faut que le fluide réfrigérant et les

gaz soient éliminés dans les règles de

l’art. Jusqu'à l'enlèvement de l'appareil,

veillez bien à ce que son circuit

frigorifique ne soit pas endommagé.

Cet appareil est marqué selon la

directive européenne 2002 / 96 /

CE relative aux appareils

électriques et électroniques

usagés (waste electrical and

electronic equipment – WEEE).

La directive définit le cadre pour

une reprise et une récupération

des appareils usagés applicables

dans les pays de la CE.

Après avoir déballé, vérifiez toutes les

pièces pour détecter d’éventuels dégâts

En cas de réclamation, veuillez vous

adresser au revendeur auprès duquel

vous avez acquis l’appareil ou auprès de

notre service après-vente.

La livraison comprend les pièces

■ Appareil indépendant

■ Sachet avec visserie de montage

■ Équipement (selon le modèle)

■ Notice d’utilisation

■ Carnet de service après-vente

■ Pièce annexe de la garantie

■ Informations relatives à la

consommation d’énergie et aux bruits

ambiante et l'aération

Température ambiante

L’appareil a été conçu

pour une catégorie climatique précise.

Suivant la catégorie climatique,

l’appareil est utilisable dans les

températures ambiantes suivantes.

La catégorie climatique de l’appareil

figure sur sa plaque signalétique, Fig. ,.

L’appareil est entièrement fonctionnel

à l’intérieur des limites de température

ambiante prévues dans la catégorie

climatique indiquée. Si un appareil de la

catégorie climatique SN est utilisé

à des températures ambiantes plus

basses, il est possible d’exclure que

l’appareil s’endommage jusqu'à

une température de +5 °C.

L’air situé contre la paroi arrière et les

parois latérales de l’appareil s’échauffe.

L'air chaud doit pouvoir s'échapper sans

obstacle. S'il ne le peut pas, le groupe

frigorifique doit fonctionner plus

longtemps, ce qui augmente

la consommation de courant. Pour cette

raison, ne recouvrez ni et n'obstruez

jamais les orifices d'aération

Température ambiante

SN +10 °C à 32 °C N +16 °C à 32 °C ST +16 °C à 38 °C T +16 °C à 43 °Cfr

Après l’installation de l’appareil

en position verticale, attendez

au moins une heure avant de le mettre

en service. Il peut en effet arriver,

pendant le transport, que l’huile présente

dans le compresseur se déplace vers

le circuit frigorifique.

Avant la première mise en service,

nettoyez le compartiment intérieur

de l’appareil. (Voir le chapitre

« Nettoyage de l’appareil ».)

Branchement électrique

La prise doit être proche de l’appareil et

demeurer librement accessibles même

après avoir installé ce dernier.

L’appareil est conforme à la classe

de protection I. Raccordez l’appareil au

courant alternatif 220–240 V / 50 Hz,

via une prise femelle installée

réglementairement et comportant un

fil de terre. La prise doit être protégée

par un fusible supportant un ampérage

Sur les appareils qui fonctionneront dans

des pays non européens, il faut vérifier

que la tension et le type de courant

mentionnés sur la plaque signalétique

correspondent bien avec celle et celui

offert par votre secteur. Vous trouverez

ces indications sur la plaque

signalétique. Fig. ,

Il ne faut en aucun cas raccorder

l’appareil à des fiches électroniques

d’économie d’énergie.

Nos appareils peuvent être alimentés via

des onduleurs pilotés par le secteur ou à

pilotage sinusoïdal. Directement

raccordées au réseau public,

les installations photovoltaïques font

appel à des onduleurs pilotés par le

secteur. Dans les solutions en îlots

(p. ex. sur les bateaux ou les refuges

de montagne), ne disposant pas d’un

raccordement direct au réseau

électrique public, il faut utiliser

des onduleurs à pilotage sinusoïdal.fr

Veuillez déplier la dernière page,

illustrée, de la notice. La présente notice

d’utilisation vaut pour plusieurs modèles.

L’équipement des modèles peut varier.

Selon le modèle, l’appareil peut différer

du contenu des illustrations.

Éléments de commande

1-10 Éléments de commande

11 Interrupteur principal Marche /

12 Interrupteur d'éclairage

14 Orifice de sortie d’air

15 Clayettes du compartiment

16 Clayette à bouteilles

19 Tiroir de congélation

20 Grille de congélation

22 Balconnet à oeufs

23 Casier à beurre et à fromage *

24 Filtres à charbon actif

25 Porte-bouteilles *

26 Clayette à grandes bouteilles

27 Accumulateur de froid /

Calendrier de congélation *

A Compartiment réfrigérateur

B Compartiment congélateur

1 Affichage de la température

régnant dans le compartiment

Les chiffres correspondent

aux températures °C réglées

dans le compartiment

2 Le voyant super-réfrigération

lorsque la super-réfrigération

3 Affichage de la température

régnant dans le compartiment

Les chiffres correspondent

aux températures °C réglées

dans le compartiment

4 Indicateur de supercongélation

Ce voyant ne s’allume que pour

indiquer que la supercongélation

Sert à désactiver l’alarme sonore

(voir le chapitre « Fonction

1. Appuyez sur la touche Marche /

Arrêt 1/11. L’alarme sonore retentit.

2. Appuyez sur la touche d’alarme 2/5.

L’alarme sonore s’éteint.

La touche d’alarme 2/5 s’allume

jusqu’à ce que la température réglée soit

Le fabricant recommande

les températures suivantes :

■ Compartiment réfrigérateur : +4 °C

■ Compartiment congélateur : –18 °C Remarques concernant

le fonctionnement de l’appareil

■ Après son allumage, l’appareil peut

avoir besoin de plusieurs heures pour

atteindre les températures réglées.

■ Grâce au système NoFrost

entièrement automatique,

le compartiment congélateur ne se

couvre pas de givre. Il n’est plus

nécessaire de dégivrer.

■ L’appareil chauffe légèrement une

partie de ses surfaces frontales pour

empêcher une condensation d’eau

dans la zone du joint de porte.

■ Si la porte du compartiment

congélateur ne se laisse pas

immédiatement rouvrir après l’avoir

fermée, attendez un moment pour

laisser à la dépression régnant dans

le compartiment le temps de se

6 Indicateur de Mode Économie

S’allume lorsque l'appareil n’est

7 Touches de réglage de la

le compartiment réfrigérateur

Ces touches servent à régler

la température du compartiment

8 Touche « super » compartiment

Pour allumer et éteindre la super-

9 Touches de réglage de la

le compartiment congélateur

Ces touches servent à régler

la température du compartiment

10 Touche « Super » (compartiment

Pour allumer et éteindre

Compartiment réfrigérateur

La température est réglable entre +2 °C

Appuyez sur la touche de réglage

de la température 7 jusqu’à ce que

la température souhaitée soit réglée

dans le compartiment réfrigérateur.

L’appareil mémorise la valeur réglée en

dernier. La température réglée s’affiche

à l’affichage de température 1.

Nous recommandons de régler

le compartiment réfrigérateur sur +4 °C

Evitez de stocker les produits

alimentaires délicats à une température

Compartiment congélateur

La température est réglable entre -16 °C

Appuyez sur la touche de réglage

de la température 9 jusqu’à ce que

la température souhaitée soit réglée

dans le compartiment congélateur.

L’appareil mémorise la valeur réglée en

dernier. La température réglée s’affiche

à l’affichage de température 3.

L’affichage des éléments de commande

passe en mode Économie d’énergie si

vous n’effectuez aucune manip sur

■ L’affichage du Mode Économie

d’énergie, Fig. 2/6, est allumé.

■ La luminosité des affichages de

température est moins forte.

■ Lorsque la fonction Super est active,

l'affichage « super » correspondant

s'allume (affichage de Super-

réfrigération, Fig. 2/2 ou affichage de

Supercongélation, Fig. 2/4).

Dès que vous utilisez l'appareil, par

exemple que vous ouvrez la porte ou

appuyez sur une touche quelconque,

l'affichage commute sur la luminosité

Une alarme sonore peut se déclencher

dans les cas suivants.

Alarme relative à la porte

L'alarme relative à la porte (signal

sonore permanent) s'allume et l'affichage

«alarme»2/5 s'allume si la porte

de l'appareil est restée ouverte

plus d’une minute. Le fait de fermer la

porte ou d'appuyer sur une touche

quelconque désactive à nouveau

Alarme de température

L’alarme de température s’enclenche

lorsque la température est trop élevée

dans le compartiment congélateur et que

les produits surgelés risquent

L’affichage de température 3 clignote

et la touche d’alarme 5 s’allume.

Après avoir appuyé sur la touche

d’alarme 5, la température la plus élevée

qui a régné dans le compartiment

congélateur apparaît pendant cinq

secondes à l’affichage de température 3.

Ensuite, cette valeur est effacée et

l’affichage de température 3 montre la

L’alarme peut s’activer dans les cas

suivants, sans que cela signifie que

les produits congelés risquent

■ lors de la mise en service

■ lors du rangement de grandes

quantités de produits frais,

■ lorsque la porte du compartiment

congélateur est restée trop longtemps

Ne remettez pas à congeler des produits

alimentaires partiellement ou entièrement

décongelés. Vous pourrez les recongeler

uniquement après les avoir transformés

en plats pré-cuisinés (par cuisson

N’utilisez pas la durée de conservation

dans son intégralité.

Appuyez sur la touche « alarm » 5 pour

éteindre l’alarme sonore.

Vous trouverez les indications relatives

à la contenance utile sur la plaque

signalétique de votre appareil. Fig. ,

Utiliser l’intégralité du volume

Pour pouvoir ranger la quantité maximale

de produits congelés, il est possible

de retirer tous les bacs à produits

congelés de l’appareil, sauf le bac

du bas. Il est possible d’empiler

les produits alimentaires directement sur

les grilles de congélation.

Pour retirer les pièces d’équipement

Pour retirer les bacs, tirez-les jusqu’à

la butée ; levez-les à l’avant puis sortez-

Le compartiment réfrigérateur est

l’endroit idéal où ranger les plats finis

de préparer, les pâtisseries, conserves,

le lait condensé et le fromage dur.

Consignes de rangement

■ Rangez des produits alimentaires frais

et intacts. Ils conserveront ainsi plus

longtemps leur qualité et leur

■ Produits tout prêts et liquides

conditionnés : respectez la date de

conservation minimum ou la date

de consommation indiquée par

■ Pour préserver l'arôme, la teinte et la

fraîcheur, rangez les produits

alimentaires bien emballés ou

couverts. Vous éviterez de la sorte

que des pièces en plastique

transmettent le goût ou se décolorent

dans le compartiment réfrigérateur.

■ Attendez que les boissons et aliments

chauds aient refroidi à la température

de la pièce avant de les ranger dans

Évitez que les produits alimentaires

entrent en contact avec la paroi arrière.

Cela gênerait sinon la circulation de l’air.

Les produits alimentaires

ou les emballages pourraient rester

collés, par congélation, contre la paroi

Pendant la super-réfrigération,

la température dans le compartiment

réfrigérateur descend le plus bas

possible pendant env. 6 heures. Ensuite,

l’appareil commute sur la température

réglée avant que vous n’activiez

la super-réfrigération.

Activez la super-réfrigération

■ avant de ranger de grandes quantités

■ avant de réfrigérer rapidement des

Appuyez sur la touche «super»

du compartiment réfrigérateur 8 jusqu'à

ce que super-réfrigération 2 s’allume.fr

Utilisation du compartiment

■ Sert à ranger des produits surgelés.

■ Sert à confectionner des glaçons.

■ Pur congeler des produits

Veillez à ce que la porte

du compartiment congélateur soit

correctement fermée ! Si cette porte

reste ouverte, les produits surgelés

dégèleront. Le compartiment

congélateur se givre fortement.

En outre : gaspillage d’énergie dû

à une consommation élevée

Sur la plaquette signalétique, vous

trouverez des indications concernant

la capacité de congélation maximale

en 24 heures. Fig. ,

Achats de produits surgelés

■ Leur emballage doit être intact.

■ Ne dépassez pas la date-limite

■ Il faut que la température dans

le congélateur bahut du supermarché

soit de -18 °C ou encore plus basse.

■ Utilisez de préférence un sac

isotherme pour le transport puis

rangez les produits le plus rapidement

possible dans le compartiment

Attention lors de rangement

■ Rangez les quantités assez

importantes de produits alimentaires

dans le compartiment le plus haut.

Ils y seront congelés à la fois très vite

■ Étalez les produits alimentaires sur

une grande surface dans les

compartiments et / ou dans les bacs

Veillez à ce que les produits congelés

n’entrent pas en contact avec des

produits frais à congelér. Le cas

échéant, placez les produits congelés

dans d’autres bacs à produits

Rangement des produits

Insérez le bac à produits congelés

jusqu'à la butée pour assurer une

circulation impeccable de l’air.fr

Pour congeler les aliments, n’utilisez que

des aliments frais et d’un aspect

Il faudrait blanchir les légumes avant de

les congeler, pour préserver le mieux

possible leur valeur nutritive, leur arôme

et leur teinte. Il n’est pas nécessaire de

blanchir les aubergines, poivrons,

courgettes et asperges.

Vous trouverez en librairie toute une

bibliographie sur la congélation et

Veillez à ce que les produits alimentaires

à congeler n’entrent pas en contact avec

des produits déjà congelés.

■ Se prêtent à la congélation :

Pâtisseries, poissons et fruits de mer,

viande de boucherie et gibier, volaille,

fruits, légumes, herbes culinaires,

œufs sans la coque, produits laitiers

comme le fromage, le beurre et le

fromage blanc, plats précuisinés et

restes de plats tels que les soupes,

ragouts, la viande et le poisson cuits,

les plats aux pommes de terre, les

soufflés et mets sucrés.

■ Ne se prêtent pas à la congélation :

Variétés de légumes habituellement

dégustées crues telles que la salade

ou les radis, œufs dans leur coque,

raisins, pommes, poires et pêches

entières, œufs cuits durs, yaourt, lait

caillé, crème acidulée, crème fraîche

Emballer les surgelés

L’air ne doit pas pénétrer

dans l’emballage pour que les aliments

ne perdent pas leur goût ni ne sèchent

1. Placez les aliments dans l’emballage.

2. Presser pour chasser l’air.

3. Obturez l’emballage hermétiquement.

4. Indiquez sur l’emballage le contenu

et la date de congélation.

Emballages adaptés :

Feuilles en plastique, feuilles

en polyéthylène, feuilles d'aluminium,

boîtes de congélation.

Vous trouverez ces produits dans le

commerce spécialisé.

Emballages inadaptés :

Le papier d'emballage, le papier

sulfurisé, les feuilles de cellophane,

les sacs poubelles et les sacs

en plastique ayant déjà servi.

Moyens d’obturation adaptés :

Caoutchoucs, clips en plastique, ficelles,

rubans adhésifs résistants au froid,

Vous pouvez obturer les sachets et les

feuilles en polyéthylène au moyen d'une

Durée de conservation des

La durée de conservation dépend

de la nature des produits alimentaires.

Si la température a été réglée sur

■ Poisson, charcuterie, plats pré-

cuisinés, pâtisseries :

■ Fromage, volaille, viande :

■ Fruits et légumes :

Il faudrait congeler les produits

alimentaires à cœur le plus rapidement

possible afin de préserver leurs

vitamines, leur valeur nutritive, leur

aspect et leur goût.

Pour empêcher une hausse indésirable

de la température, allumez la

supercongélation quelques heures avant

de ranger des produits alimentaires frais.

4 à 6 heures suffisent généralement.

L’appareil fonctionne désormais

en permanence. Le compartiment

congélateur atteint une température très

S’il faut utiliser la capacité de

congélation maximale, il faut enclencher

la supercongélation 24 heures avant de

ranger des produits frais.

Si vous ne voulez congeler que

de petites quantités d’aliments (jusqu’à

2 kg), vous n’avez pas besoin

d’enclencher la supercongélation.

Si vous avez activé la supercongélation,

l’appareil peut fonctionner plus

Allumage et extinction

Appuyez sur la touche « super »

du compartiment congélateur 10 jusqu'à

ce que l'affichage « super » 4 s’allume.

La supercongélation se désactive

automatiquement au bout de 2½ jours.

Selon la nature et l’utilisation des

produits surgelés, vous pouvez choisir

entre plusieurs possibilités :

■ à la température ambiante,

■ dans le réfrigérateur,

■ dans le four électrique, avec / sans

ventilateur à air chaud,

■ dans le micro-ondes.

Ne remettez pas à congeler des produits

alimentaires partiellement ou entièrement

décongelés. Vous pourrez les recongeler

uniquement après les avoir transformés

en plats pré-cuisinés (par cuisson

Dans ce cas, consommez-les nettement

avant la date limite de conservation.fr

Vous pouvez modifier à volonté

l’agencement des clayettes dans

le compartiment et des bacs en

contreporte : Tirez la clayette en avant,

abaissez-la et faites-la basculer

latéralement pour l’extraire. Soulevez

le bac puis sortez-le.

Clayette à bouteilles

Cette clayette permet de ranger des

bouteilles de manière sûre. La fixation

Bac à légumes avec régulateur

Pour créer un climat de stockage

optimal pour les légumes, la salade

et les fruits, vous pouvez, en fonction

de la quantité rangée, régler l’humidité

de l’air qui règnera dans le bac

Grâce au contrôle de l’humidité, les

produits alimentaires peuvent rester

jusqu’à deux fois plus longtemps que

dans le compartiment réfrigérateur

normal sans perdre leur fraîcheur.

Petites quantités de produits

Poussez le curseur vers la gauche.

Grandes quantités de produits

Poussez le curseur vers la droite.

Compartiment fraîcheur

Dans le compartiment fraîcheur, il règne

des températures plus basses

que dans le compartiment réfrigérateur.

Des températures inférieures à 0 °C

peuvent également se manifester.

Idéal pour ranger le poisson, la viande

et la charcuterie. Ne convient pas pour

les salades, les légumes et les produits

alimentaires qui craignent le froid.

Calendrier de congélation

Pour que la qualité des produits

congelés ne diminue pas, ne dépassez

pas la durée de stockage. La durée

de stockage dépend de la nature

de l’aliment. Les chiffres à côté des

symboles indiquent en mois la durée

de conservation permise pour le produit

concerné. Produits surgelés en vente

habituelle dans le commerce : vérifiez

la date de fabrication ou la date limite

Accumulateurs de froid

Lors d'une coupure de courant

ou en cas de panne, les accumulateurs

de froid retardent le réchauffement

des produits surgelés stockés

dans l'appareil. Pour parvenir à la durée

maximale de stockage, placez

l’accumulateur de froid sur les produits

alimentaires situés dans le compartiment

Pour économiser de la place, vous

pouvez ranger chaque accumulateur

dans le casier en contre-porte.

Vous pouvez également vous servir

des accumulateurs de froid pour

emporter des aliments par ex.

dans un sac isotherme et les conserver

ainsi au frais pendant une durée limitée.fr

Filtres à charbon actif

Le filtre à charbon actif permet

de changer l’air et d’améliorer

l’odeur à l’intérieur de l’appareil.

Le contrôle de température « OK »

permet de signaler les températures

inférieures à +4 °C. Si l’autocollant

n’affiche pas « OK », abaissez

la température par palier.

A la mise en service de l’appareil, ce

dernier peut mettre jusqu’à 12 heures

avant d’atteindre la température correcte.

Appuyez sur la touche Marche /

Le groupe frigorifique et l’éclairage

Remisage de l'appareil

Si l'appareil doit rester longtemps sans

1. Éteignez l'appareil.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

3. Nettoyez l'appareil.

4. Laissez la porte de l'appareil ouverte.

Nettoyage de l’appareil

■ N’utilisez aucun produit de nettoyage

ni aucun solvant contenant du sable,

du chlorure ou de l’acide.

■ N’utilisez jamais d’éponges abrasives

ou susceptibles de rayer.

Des zones corrodées pourraient

apparaître sur les surfaces

■ Ne nettoyez jamais les clayettes et les

bacs au lave-vaisselle.

Ces pièces pourraient se déformer !

L’eau de nettoyage ne doit pas pénétrer

■ les ouïes aménagées dans la partie

avant du fond du compartiment

■ dans les éléments de commande,

■ et dans l’éclairage.fr

1. Éteignez l’appareil avant de le

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

3. Sortez les produits congelés

et rangez-les dans un endroit frais.

Posez les accumulateurs de froid (si

fournis avec l’appareil) sur ces

4. Ne nettoyez l’appareil qu’avec

un chiffon doux, de l’eau tiède

et du produit à vaisselle présentant

un pH neutre. L’eau de nettoyage ne

doit pas pénétrer dans l’éclairage.

5. N’essuyez le joint de porte qu’avec

un chiffon et de l’eau propre ; ensuite,

6. Après le nettoyage : rebranchez

la fiche mâle de l’appareil puis

7. Rangez à nouveau les produits

surgelés dans les tiroirs.

Pour nettoyer, il est possible de retirer

toutes les pièces variables de l’appareil.

Retirer les clayettes en verre

Tirez les clayettes en verre à vous puis

Extraire la clayette en verre au dessus

Vous pouvez retirer et démonter

la clayette en verre pour la nettoyer.

Avant de retirer la clayette en verre,

sortez d'abord le bac à légumes.

Clayette en verre du compartiment froid

Ne nettoyez pas la clayette en verre

du compartiment froid sous l’eau

Avant de retirer la clayette en verre,

retirez le bac à légumes et

le compartiment froid.

Appuyez simultanément sur les fixations,

soulevez la clayette en verre et tirez-la

Tiroirs dans le compartiment

Ouvrez le tiroir en grand, soulevez-le

pour le décranter puis extrayez-le.

Pour mettre le tiroir en place, posez-

le à l’avant sur les rails de sortie

et poussez-le dans l’appareil. Appuyez

sur le tiroir pour le faire encranter.

Avant de pouvoir extraire le tiroir à

légumes, il faut au préalable retirer la

clayette en verre qui se trouve au

Retirer le bac à produits congelés

Tirez le bac à produit congelés à vous

jusqu’à la butée, soulevez-le à l’avant

Votre appareil est équipé d’un

ne demandant pas d’entretien.

Les réparations de cet éclairage sont

exclusivement réservées au service

après-vente ou à des spécialistes

■ Placez l’appareil dans un local sec

et aérable. Veillez à ce que l’appareil

ne soit pas directement exposé aux

rayons solaires et qu’il ne se trouve

pas à proximité d’une source

de chaleur (par ex. radiateur,

Utilisez le cas échéant une plaque

■ Attendez que les plats chauds aient

refroidi avant de les ranger dans

le compartiment congélateur.

■ Déposez le produit congelé dans le

compartiment réfrigérateur et profitez

de son froid pour refroidir les produits

■ N’ouvrez la porte de l’appareil que

le plus brièvement possible.

■ De temps en temps, nettoyez le dos

de l’appareil, ceci pour éviter une

hausse de la consommation

Montez les écarteurs muraux pour

parvenir à la quantité mentionnée

d’énergie absorbée par l’appareil (voir

la notice de montage). Un écart moins

élevé par rapport au mur ne restreint

pas le fonctionnement de l’appareil.

Dans ce cas, l’énergie absorbée peut

augmenter légèrement. Il ne faut pas

dépasser un écart de 75 mm.

■ L'agencement des pièces

d'équipement n'influe pas sur l'énergie

absorbée par l'appareil.

Bruits parfaitement normaux

Les moteurs tournent (par ex. groupes

frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans

Le moteur, les interrupteurs ou les

électrovannes s’allument / s’éteignent.

Le dégivrage automatique a lieu.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

Veuillez mettre l’appareil

d’aplomb à l’aide d’un niveau à bulle.

Ajustez ensuite l'horizontalité par les

pieds à vis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles

ou d'appareils voisins.

Les bacs ou surfaces de rangement

vacillent ou se coincent

Vérifiez les pièces amovibles puis

remettez-les en place correctement.

ou récipients se touchent

Eloignez légèrement les bouteilles

ou récipients les uns des autres.fr

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV) :

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide

des instructions qui suivent.

Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous

sera facturé même pendant la période de garantie.

Dérangement Cause possible Remède

La température dévie

fortement par rapport

Dans certains cas, il suffira d'éteindre

l'appareil pendant 5 minutes.

Si la température est trop élevée,

vérifiez au bout de seulement quelques heures

si un rapprochement de la température a eu

Si la température est trop basse,

vérifiez à nouveau la température

L’éclairage ne fonctionne

L’interrupteur de l’éclairage

Vérifiez si l’interrupteur d’éclairage se déplace.

L’éclairage est défectueux. Voir le chapitre « Éclairage ».

Aucun voyant ne s'allume. Coupure de courant ;

disjoncteur disjoncté ; fiche

mâle pas complètement

branchée dans la prise.

Branchez la fiche mâle dans la prise

de courant. Vérifiez s'il y a du courant, vérifiez

les fusibles / disjoncteurs.

La température régnant dans

le compartiment congélateur

fréquemment l’appareil.

N’ouvrez pas l’appareil inutilement.

Les orifices d’apport

et d’évacuation d’air sont

recouverts par des objets

Enlevez ces obstacles.

Vous avez mis une assez

grande quantité d’aliments

Ne dépassez pas la capacité de congélation

Pour connaître le service après-vente

situé le plus près de chez vous,

consultez l'annuaire téléphonique

ou le répertoire des services après-vente

(SAV). Veuillez indiquer au SAV

le numéro de série (E-Nr.) de l'appareil

et son numéro de fabrication (FD).

Vous trouverez ces indications

sur la plaque signalétique Fig. ,

Aidez-nous à éviter des déplacements

inutiles : indiquez les numéros de série

et de fabrication. Vous économiserez

ainsi des suppléments de frais inutiles.

Commande de réparation

Vous trouverez les données de contact

pour tous les pays dans l’annuaire ci-

joint du service après-vente.

Dérangement Cause possible Remède

La porte du compartiment

congélateur est restée

le compartiment congélateur

n'atteint plus la température.

L'évaporateur (le générateur

de froid) équipant le système

NoFrost est tellement givré

qu'il ne peut plus se dégivrer

de façon entièrement

Pour dégivrer l'évaporateur, sortez les produits

alimentaires dans leurs casiers et rangez-les

bien isolés dans un endroit frais.

Éteignez l'appareil et éloignez-le du mur.

Laissez la porte de l'appareil ouverte.

Au bout de 20 minutes environ, l'eau de

dégivrage commence à couler dans le bac

d'évaporation au dos de l'appareil. Fig. *

Pour éviter dans ce cas que le bac

d'évaporation ne déborde, récupérez cette

eau à l'aide d'une éponge.

L'évaporateur est entièrement dégivré

lorsqu'il ne coule plus d'eau de dégivrage

dans le bac d'évaporation. Nettoyez

le compartiment intérieur. Remettez ensuite

l'appareil en service.

crème fraîche en mayonaise.
