MANUALE UTENTE KIL22AD30 BOSCH

it Istruzioni per I´uso

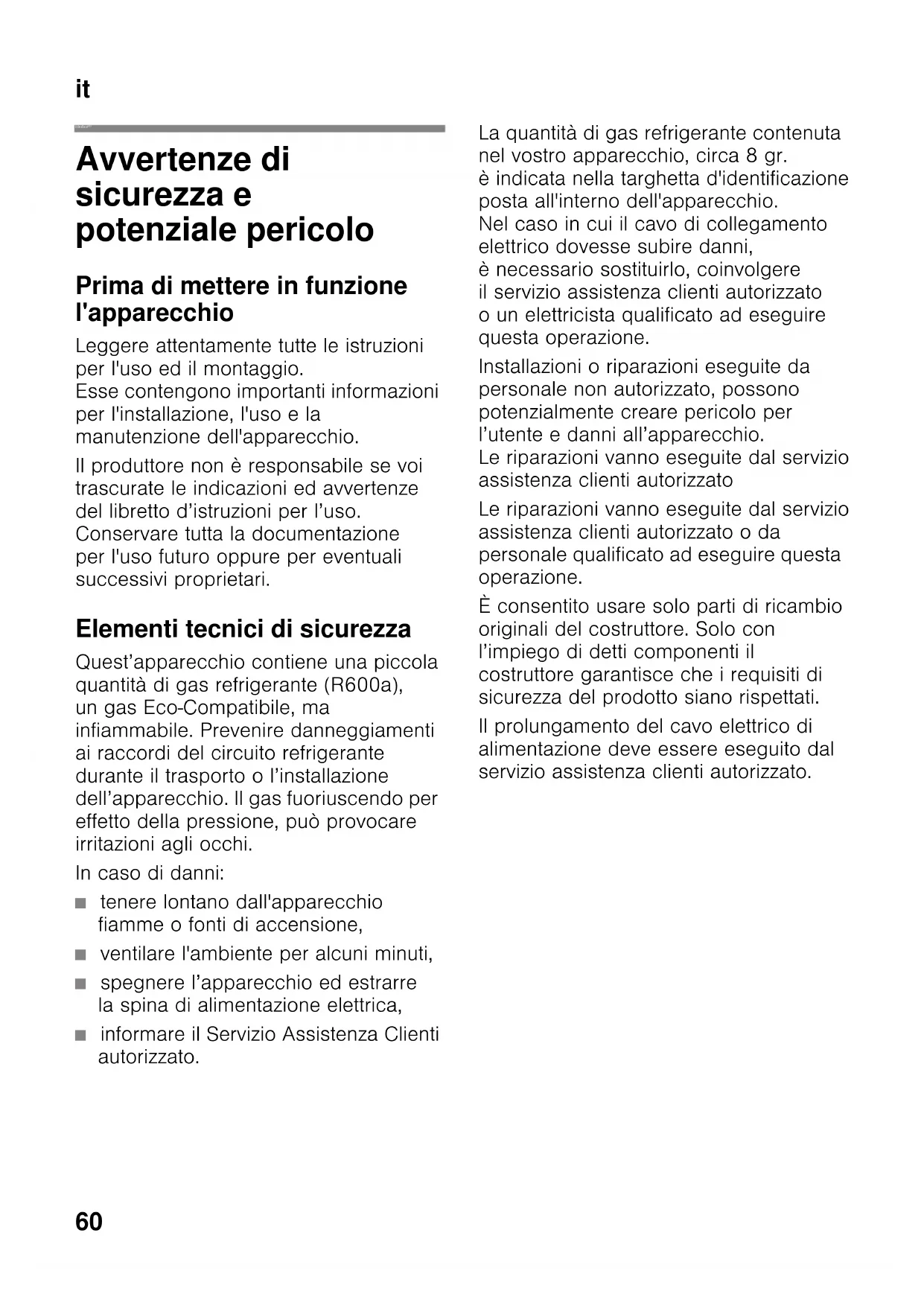

Avvertenze di sicurezza

e potenziale pericolo 60

Avvertenze per lo smaltimento 62

Temperatura ambiente, ventilazione

e profondità della nicchia 63

Luogo d'installazione 64

Collegare l’apparecchio 64

Conoscere l’apparecchio 65

Accendere l’apparecchio 65

Regolare la temperatura 66

Funzione di allarme 66

Funzione «super» 66

Capacità utile totale 67

Max. capacità di congelamento 68

Congelare e conservare 69

Congelamento di alimenti freschi 69

Spegnere e mettere fuori

servizio l'apparecchio 71

Pulizia dell’apparecchio 73

Illuminazione (LED) 74

Risparmiare energia 74

Rumori di funzionamento 75

Eliminare piccoli guasti 75

Autotest dell’apparecchio 77

Servizio Assistenza Clienti 78nl Inhoud

itIstruzioni per I´uso

Prima di mettere in funzione

Leggere attentamente tutte le istruzioni

per l'uso ed il montaggio.

Esse contengono importanti informazioni

per l'installazione, l'uso e la

manutenzione dell'apparecchio.

Il produttore non è responsabile se voi

trascurate le indicazioni ed avvertenze

del libretto d’istruzioni per l’uso.

Conservare tutta la documentazione

per l'uso futuro oppure per eventuali

successivi proprietari.

Elementi tecnici di sicurezza

Quest’apparecchio contiene una piccola

quantità di gas refrigerante (R600a),

un gas Eco-Compatibile, ma

infiammabile. Prevenire danneggiamenti

ai raccordi del circuito refrigerante

durante il trasporto o l’installazione

dell’apparecchio. Il gas fuoriuscendo per

effetto della pressione, può provocare

irritazioni agli occhi.

■ tenere lontano dall'apparecchio

fiamme o fonti di accensione,

■ ventilare l'ambiente per alcuni minuti,

■ spegnere l’apparecchio ed estrarre

la spina di alimentazione elettrica,

■ informare il Servizio Assistenza Clienti

La quantità di gas refrigerante contenuta

nel vostro apparecchio, circa 8 gr.

è indicata nella targhetta d'identificazione

posta all'interno dell'apparecchio.

Nel caso in cui il cavo di collegamento

elettrico dovesse subire danni,

è necessario sostituirlo, coinvolgere

il servizio assistenza clienti autorizzato

o un elettricista qualificato ad eseguire

Installazioni o riparazioni eseguite da

personale non autorizzato, possono

potenzialmente creare pericolo per

l’utente e danni all’apparecchio.

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato o da

personale qualificato ad eseguire questa

È consentito usare solo parti di ricambio

originali del costruttore. Solo con

l’impiego di detti componenti il

costruttore garantisce che i requisiti di

sicurezza del prodotto siano rispettati.

Il prolungamento del cavo elettrico di

alimentazione deve essere eseguito dal

servizio assistenza clienti autorizzato.it

■ Non usare mai apparecchi elettrici

nell’interno di questo apparecchio

(per es. apparecchi di riscaldamento,

produttori di ghiaccio elettrici ecc.).

Pericolo di esplosione!

■ Non sbrinare o pulire mai

l’apparecchio con una pulitrice a

vapore. Il vapore può raggiungere

parti elettriche e provocare un

cortocircuito. Pericolo di scarica

■ Non utilizzare oggetti appuntiti o affilati

per rimuovere gli strati di brina

o ghiaccio. Così facendo si possono

danneggiare i raccordi del circuito

refrigerante. Il gas fuoriuscendo sotto

effetto della pressione, può provocare

infiammazione agli occhi.

■ Non conservare nell’apparecchio

prodotti contenenti propellenti gassosi

combustibili (per es. bombolette

spray) e sostanze esplosive. Pericolo

■ Non usare impropriamente lo zoccolo,

i cassetti estraibili, le porte ecc. come

pedana d’appoggio oppure come

■ Per lo sbrinamento e la pulizia estrarre

la spina d’alimentazione o disinserire

l’interruttore di sicurezza.

Evitare di esercitare trazioni sul

cordone elettrico, ma impugnare

correttamente la spina.

■ Conservare alcool ad alta gradazione

solo ermeticamente chiuso ed in

posizione verticale.

■ Evitare che olii o grassi imbrattino

parti plastiche o le guanizioni delle

porte. Altrimenti le parti di materiale

plastico e la guarnizione della porta

■ Non ostruire le aperture di

passaggio dell’aria di aereazione

■ L’uso di questo apparecchio è

consentito a persone (bambini

compresi) con ridotte capacità fisiche,

sensoriali o psichiche o insufficienti

conoscenze solo se sorvegliate

da una persona responsabile della

loro sicurezza o se da questa

adeguatamente istruite nell’uso

■ Non conservare nel congelatore liquidi

in bottiglia e lattine (specialmente

le bevande contenenti anidride

carbonica). Bottiglie e lattine possono

■ Non mettere in bocca alimenti

congelati appena presi dal

Pericolo di ustioni!

■ Evitare il contatto prolungato delle

mani con alimenti congelati, ghiaccio

o i raccordi dell’evaporatore ecc..

Pericolo di ustioni!

■ Non abbandonare parti

dell'imballaggio che possano essere

fonte di gioco per i bambini.

Pericolo di soffocamento causato

da scatole di cartone, fogli di plastica,

■ L'apparecchio non è un giocattolo per

■ Per apparecchi con serratura

conservare la chiave fuori della

portata dei bambini!it

L’apparecchio è idoneo ■ per raffreddare e congelare alimenti,■ per preparare ghiaccio. Questo apparecchio è destinato all’uso

domestico privato nelle famiglie ed

all’ambiente domestico.

L’apparecchio è schermato

contro i radiodisturbi secondo

la direttiva UE 2004/108/EC.

La tenuta ermetica del circuito del freddo

è stata controllata.

Questo prodotto è conforme alle

pertinenti norme di sicurezza per gli

apparecchi elettrici (EN 60335-2-24).

L'imballaggio ha protetto l'apparecchio

da eventuali danni da trasporto.

Tutti i materiali impiegati sono Eco-

Compatibili e riciclabili. Il Vostro

contributo: smaltite l'imballaggio

secondo la vigenti norme.

Chiedere informazioni circa

le piattaforme di smaltimento locale alla

propria amministrazione comunale.

* Rottamazione di un

apparecchio dismesso

Gli apparecchi dismessi dispongono

ancora di un valore residuo!

Un corretto smaltimento nel rispetto

dell’ecologia, permette di recuperare

materie prime pregiate.

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico di

collegamento e rimuoverlo unitamente

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai

bambini di entrare nel vano frigo

4. Vietare ai bambini di giocare

con un apparecchio dismesso.

Pericolo di asfissia!

I frigoriferi contengono gas nel circuito

refrigerante e gas nell'isolamento.

Refrigerante e gas devono essere

smaltiti in modo appropriato.

Evitare di danneggiare i raccordi del

circuito refrigerante, durante il

conferimento dell’apparecchio alla

piattaforma di riciclaggio.

Questo apparecchio dispone di

contrassegno ai sensi della

direttiva europea 2002/96/CE

in materia di apparecchi elettrici

ed elettronici (Waste Electrical

and Electronic Equipment –

WEEE). Questa direttiva definisce

le norme per la raccolta e

il riciclaggio degli apparecchi

dismessi valide su tutto il

territorio dell’Unione Europea.

Dopo il disimballo controllare

l’apparecchio per accertare eventuali

In caso di contestazioni rivolgersi al Vs.

fornitore, presso il quale l’apparecchio

La dotazione comprende i seguenti

■ Apparecchio da incasso

■ Accessori (a secondo del modello)

■ Busta con il materiale utile al

■ Istruzioni per l’uso

■ Istruzioni per il montaggio

■ Libretto del servizio assistenza clienti

■ Allegato di garanzia convenzionale

■ Informazioni sul consumo energetico

e sui possibili rumori

Temperatura ambiente,

profondità della nicchia

Temperatura ambiente

L’apparecchio è progettato per una

specifica classe climatica. In funzione di

questa, l’apparecchio può essere usato

alle seguenti temperature ambientali.

La classe climatica è indicata nella

targhetta porta-dati. Figura /

L’apparecchio è perfettamente efficiente

nei limiti di temperatura ambiente

della classe climatica indicata. Se un

apparecchio della classe climatica SN

viene messo in funzione a temperature

ambiente inferiori, possono essere

esclusi danni all’apparecchio fino ad una

temperatura di +5 °C.

L’aria sulla parete posteriore

dell’apparecchio si riscalda.

L’aria riscaldata deve poter defluire

liberamente. Altrimenti il refrigeratore

deve lavorare di più. Questo aumenta il

consumo di energia elettrica. Perciò:

evitare assolutamente di coprire o di

ostruire le aperture di afflusso e deflusso

Profondità della nicchia

Per l'apparecchio si consiglia una

profondità della nicchia di 560 mm.

Una minore profondità della nicchia –

minimo 550 mm – fa aumentare

leggermente l'assorbimento di energia.

Luogo d'installazione

Per l'installazione è idoneo un ambiente

asciutto ventilato. Il luogo d'installazione

non deve essere esposto all'irradiazione

solare diretta e non essere vicino ad una

fonte di calore, come stufa, calorifero

ecc. Se è inevitabile l'installazione

accanto ad una fonte di calore, utilizzare

un idoneo pannello isolante, oppure

rispettate le seguenti distanze minime

dalla fonte di calore.

■ Da cucine elettriche o a gas 3 cm.

■ Da stufe ad olio o a carbone 30 cm.

Dopo avere posizionato l’apparecchio,

attendere circa 1 ore prima di metterlo

in funzione, questo assicura che l’olio

lubrificante si raccolga nella parte bassa

del motore e non penetri nel circuito

Pulire l’interno dell’apparecchio prima

di attivarne la funzione (vedi capitolo

«Pulizia dell’apparecchio»).

Allacciamento elettrico

La presa elettrica deve essere vicino

all’apparecchio ed accessibile anche ad

installazione avvenuta dell’apparecchio.

L’apparecchio è conforme alla classe

d’isolamento I. Collegare l’apparecchio

a tensione alternata di 220–240 V/50 Hz

utilizzando una presa elettrica dotata

di connettore di messa a terra. La presa

deve essere protetta con dispositivo

elettrico di sicurezza da 10–16 A.

Per apparecchi, che vengono impiegati

in paesi non europei, controllare se la

tensione indicata corrisponda ai valori

della locale rete elettrica. Questi dati

sono riportati nella targhetta porta-dati.

I nostri apparecchi possono essere

collegati ad un inverter sinusoidale

Gli inverter di rete vengono utilizzati

in abbinamento a impianti fotovoltaici

e collegati direttamente alla rete

elettrica pubblica. Usare inverter

sinusoidali nel caso di soluzioni speciali

(es. imbarcazioni oppure nelle baite in

montagna), laddove non sia disponibile

un collegamento elettrico diretto alla rete

Svolgere l’ultima pagina con le figure.

Questo libretto d’istruzioni per l’uso

è valido per vari modelli,

pertanto le dotazioni possono variare.

Nelle illustrazioni sono possibili

* Non in tutti i modelli.

L’apparecchio inizia a raffreddare.

Quando la porta è aperta l’illuminazione

Consigliamo di regolare nel frigorifero

una temperatura di +4 °C.

Non conservare alimenti delicati

a temperatura superiore a +4 °C.

1-5 Elementi di comando

7 Ripiano di vetro nel frigorifero

8* Ripiano estraibile in vetro

9 Cassetto per verdure con

regolatore di umidità

10 Scomparto per burro e formaggio

11 Balconcino della porta

12* Balconcino della porta variabile

13 Ripiano per bottiglie grandi

1 Pulsante Acceso/Spento

Serve per accendere e spegnere

l’intero apparecchio.

Serve per attivare e disattivare la

funzione «super» (vedi il capitolo

Il pulsante è acceso quando la

funzione «super» è attiva.

3 Pulsante di regolazione

Con questo pulsante si regola

4 Display della temperatura

I numeri corrispondono alle

temperature del vano frigo

5 Pulsante di allarme

Serve per disattivare il segnale

acustico di allarme (vedi capitolo

«Funzione di allarme»).it

Istruzioni per il funzionamento

■ Dopo l'accensione dell'apparecchio

possono passare diverse ore

prima che la temperatura regolata sia

Durante questo periodo evitare di

introdurre alimenti nell’apparecchio.

■ Durante il funzionamento del

refrigeratore, sulla parete posteriore

del frigorifero si formano goccioline

d’acqua o brina; questo dipende

dal funzionamento. Non è necessario

raschiare lo strato di brina o asciugare

le goccioline d’acqua. La parete

posteriore si sbrina automaticamente.

L’acqua di sbrinamento si raccoglie

nel convogliatore di scarico, scorre sul

refrigeratore e qui evapora. Figura #

■ Il perimetro anteriore dell’apparecchio

è leggermente riscaldato,

questo impedisce la formazione

di condensato nella zona

della guarnizione della porta.

La temperatura può essere regolata

Premere ripetutamente il pulsante di

regolazione temperatura 3 finché

non è viene raggiunta la temperatura del

frigorifero desiderata.

L’ultimo valore regolato viene

memorizzato. La temperatura

regolata è visualizzata nel display

della temperatura 4.

La temperatura nel congelatore dipende

dalla temperatura del vano frigorifero.

L'allarme porta (suono continuo) si attiva

se la porta dell’apparecchio rimane

aperta per oltre due minuti. Chiudendo

la porta il segnale acustico si disattiva.

Disattivare l’allarme

Premere il tasto di allarme 5 per

disattivare il segnale acustico.

Quando la funzione «super» è attiva,

nel congelatore e nel frigorifero la

temperatura diventa ancora più bassa.

■ Possono svilupparsi rumori di

funzionamento più forti.

■ Per congelare piccole quantità di

alimenti la funzione «super» non

Uso della funzione «super»

■ Quando si introducono prodotti

freschi, inserire la funzione «super».

■ Congelamento completo rapido

di alimenti – per preservare vitamine,

valore nutritivo, aspetto e gusto.

■ Raffreddamento rapido di bevande.

■ Conservazione di grandi quantità di

alimenti nel frigorifero.it

Attivare e disattivare

Premere il pulsante «super» 2.

Il pulsante è acceso quando la funzione

La funzione «super» si disattiva

automaticamente dopo ca. 1½ giorni e

si passa alla precedente temperatura

Capacità utile totale

I dati di volume utile sono indicati sulla

targhetta d'identificazione

dell'apparecchio. Figura /

Il frigorifero è il luogo di conservazione

ideale per carne, salumi, pesce, latticini,

uova, alimenti pronti e prodotti da forno.

Tenere presente nella

■ Conservare alimenti freschi, integri.

Così la qualità e la freschezza si

conservano più a lungo.

■ Per i prodotti pronti ed alimenti

confezionati osservare la data minima

di conservazione o la data di

consumo indicata dal produttore.

■ Sistemare gli alimenti ben confezionati

o coperti, per conservare aroma,

colore e freschezza. Si evitano così

contaminazioni di gusto e alterazioni

di colore delle parti di plastica nel

■ Fare prima raffreddare gli alimenti

e le bevande caldi, poi metterli

Evitare gli alimenti vengano a contatto

con la parete di fondo. In tal caso

la circolazione dell’aria viene impedita.

Durante il congelamento, le confezioni

degli alimenti possono attaccarsi alla

Considerare le zone più fredde

La circolazione dell’aria nel frigorifero,

genera delle zone con temperature

■ La zona più fredda viene indicata

da una freccia impressa sulle pareti

laterali ed il sottostante ripiano.

Conservare nella zona più fredda gli

alimenti delicati (per es. pesce,

■ La zona meno fredda è nella parte

più alta della porta.

Conservare nelle zone meno fredde

ad es. formaggio duro e burro.

Il formaggio può così continuare a

diffondere il suo aroma e il burro resta

Cassetto per verdure con

regolatore di umidità

Il cassetto per verdure è il luogo di

conservazione ottimale per frutta e

verdura fresche. L’umidità dell’aria nel

cassetto per verdure può essere adattata

per mezzo di un regolatore di umidità

e una speciale chiusura a tenuta.

Con ciò la durata di conservazione di

frutta e verdura fresche si raddoppia

rispetto alla conservazione tradizionale.

L'umidità dell'aria nel cassetto per

verdure può essere regolata a seconda

del tipo e della quantità dei prodotti da

■ soprattutto frutta e in caso di carico

elevato – bassa umidità dell'aria

■ soprattutto verdura e in caso di carico

misto o di carico ridotto – alta umidità

■ Per la conservazione ottimale della

qualità e dell’aroma di frutta (ad es.

ananas, banane, papaie ed agrumi)

ed ortaggi (ad es. melanzane,

cetrioli, zucchine, peperoni, pomodori

e patate) che temono il freddo,

conservarle fuori del frigorifero a

temperature di +8 °C a +12 °C circa.

■ A seconda della quantità e del tipo del

prodotto conservato, nel cassetto

per verdure può formarsi condensa.

Rimuovere la condensa con un panno

asciutto e adattare l’umidità dell’aria

nel cassetto per verdure con il

regolatore di umidità.

■ Conservare alimenti surgelati,

■ Produrre cubetti di ghiaccio,

■ Congelare piccole quantità di alimenti.

■ Dalla maniglia si riconosce se

la porta del congelatore è chiusa

■ La porta del congelatore si chiude

con uno scatto percettibile.

■ Se la porta è aperta gli alimenti

congelati si scongelano.

Il congelatore si ricopre con uno

spesso strato di ghiaccio.

Inoltre: spreco di energia a causa

di alto consumo di corrente elettrica!

Indicazioni sulla max. possibilità di

congelamento in 24 ore sono riportate

sulla targhetta d’identificazione. Figura /

Condizioni per la max. capacità

■ Congelare gli alimenti freschi

possibilmente vicino alle pareti laterali.

■ Quando si introducono prodotti

freschi, inserire la funzione «super».it

Acquisto di alimenti surgelati

■ La confezione non deve essere

■ Rispettare la data di conservazione.

■ La temperatura nell'espositore-

congelatore di vendita deve essere

■ Trasportare gli alimenti surgelati

possibilmente in una borsa

termica e conservarli poi al più presto

Per il congelamento utilizzare solo

alimenti freschi ed integri.

Per conservare al meglio valore nutritivo,

aroma e colore, sbollentare la verdura

prima di congelarla. Non è necessario

sbollentare melanzane, peperoni,

zucchine ed asparagi.

In libreria sono reperibili pubblicazioni

sul congelamento e la sbollentatura.

Non mettere gli alimenti da congelare

in contatto con quelli congelati.

■ Sono idonei per il congelamento:

Prodotti da forno, pesce e frutti di

mare, carne, selvaggina, pollame,

verdura, frutta, erbe aromatiche, uova

senza guscio, latticini, come

formaggio, burro e ricotta, pietanze

pronte e residui vivande, come

minestre, piatti unici, carne e pesce

cotti a fuoco lento, vivande di patate,

sformati e dolciumi.

■ Non sono idonei per il congelamento:

Tipi di ortaggi, che solitamente si

consumano crudi, come insalate in

foglia o ravanelli, uova nel guscio, uva,

mele intere, pere e pesche, uova

sode, yogurt, latte cagliato, panna

acida, crème fraîche e maionese.

Confezionamento di alimenti

Conservare gli alimenti in confezioni

ermetiche, per evitare che perdano

il loro gusto o possano essiccarsi.

1. Introdurre l’alimento nella confezione.

2. Fare uscire l’aria.

3. Chiudere la confezione

4. Scrivere sulla confezione il contenuto

e la data di congelamento.

Sono idonei per il confezionamento:

fogli di plastica, fogli tubolari di

polietilene, fogli di alluminio, contenitori

Questi prodotti sono in vendita nel

commercio specializzato.it

carta per imballaggio, carta pergamena,

cellofan, sacchetti per rifiuti e sacchetti

Sono idonei per chiudere le confezioni:

anelli di gomma, clip di plastica, fili

per legare, nastri adesivi resistenti

I sacchetti ed i fogli tubolari di polietilene

possono essere saldati con un saldatore

per fogli di plastica.

Durata di conservazione dei

La durata di conservazione dipende dal

Ad una di temperatura di -18 °C:

■ Pesce, salsiccia, pietanze pronte,

Decongelare surgelati

A seconda del genere e dell’uso,

utilizzare una delle seguenti possibilità:

■ a temperatura ambiente

■ nel forno elettrico, con/senza ventola

■ nel forno a microonde

Non ricongelare gli alimenti parzialmente

o completamente decongelati.

Questi possono essere di nuovo

congelati solo dopo avere preparato

(mediante qualsiasi tipo di cottura)

pietanze pronte all’uso.

Non utilizzare più la durata max. di

(non in tutti i modelli)

I ripiani interni possono essere spostati

secono la necessità: A tal fine tirare il

ripiano verso l’esterno, sollevarlo avanti

Ripiano estraibile in vetro

Il ripiano in vetro estraibile può essere

estratto per vedere meglio gli alimenti.

Per introdurre oggetti alti (ad es. brocche

o bottiglie), la parte anteriore del ripiano

variabile può essere estratta e spinta

sotto la parte posteriore.

Balconcino della porta

Il balconcino della porta variabile può

essere spostato in una posizione laterale

per conservare nel balconcino inferiore

bottiglie più alte.it

Il fermabottiglie impedisce la caduta

delle bottiglie durante l’apertura o la

chiusura della porta.

Vaschetta del ghiaccio

1. Riempire la vaschetta del ghiaccio

per ¾ con acqua potabile e metterla

2. Staccare la vaschetta del ghiaccio

eventualmente attaccata solo con

un oggetto non acuminato (manico

3. Per staccare i cubetti di ghiaccio

mettere brevemente la vaschetta

sotto acqua corrente oppure torcerla

(non in tutti i modelli)

Con il controllo della temperatura «OK»

possono essere rilevate temperature

inferiori a +4 °C. Ridurre gradualmente

la temperatura, se l’adesivo

termosensibile non visualizza «OK».

Alla messa in funzione dell’apparecchio

per raggiungere la temperatura possono

essere necessarie fino a 12 ore.

Corretta regolazione

Spegnere l'apparecchio

Premere il pulsante Acceso/Spento 1.

Il display della temperatura si spegne

e il gruppo refrigerante si ferma.

Mettere fuori servizio

Quando non si usa l'apparecchio per

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Pulire l’apparecchio.

4. Lasciare aperta la porta

Il frigorifero si sbrina

Durante il funzionamento del

refrigeratore, sulla parete posteriore del

frigorifero si formano gocce di condensa

oppure brina. Questo dipende dal

funzionamento. Non è necessario

asciugare le gocce di rugiada oppure

rimuovere la brina. La parete

posteriore si sbrina automaticamente.

L'acqua di sbrinamento scorre

nel relativo convogliatore, figura #.

Dal convogliatore di scarico l’acqua di

sbrinamento scorre sul gruppo frigorifero

Affinché l’acqua di sbrinamento possa

defluire, mantenere pulito il convogliatore

dell’acqua di sbrinamento ed il foro di

Il congelatore non sbrina

automaticamente. Uno strato di ghiaccio

nel congelatore riduce il passaggio

del freddo agli alimenti ed aumenta il

consumo di energia elettrica.

Sbrinare regolarmente il congelatore.

Non raschiare lo strato di brina oppure

il ghiaccio con un coltello o con un

oggetto acuminato. Non raschaire lo

strato di brina o ghiaccio con un coltello

e oggetto metallico acuminato;

si danneggia il circuito refrigerante.

Il gas fuoriuscendo sotto effetto della

pressione, può provocare infiammazione

Procedere come segue:

Attivare la funzione «super» ca. 4 ore

prima dello sbrinamento. Così facendo

gli alimenti raggiungono una temperatura

molto bassa è possono essere così

conservati per un tempo più lungo a

temperatura ambiente.

1. Estrarre gli alimenti congelati,

e conservarli provvisoriamente in un

luogo fresco. Deporre sugli alimenti

congelati l'accumulatore del freddo

2. Spegnere l’apparecchio.

3. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

4. Per accelerare lo sbrinamento,

mettere nel congelatore

una pentola con acqua bollente su

5. Attendere lo sbrinamento dello strato

6. Asciugare l’acqua di sbrinamento

con un panno o una spugna.

7. Asciugare il congelatore.

8. Accendere di nuovo l’apparecchio.

9. Introdurre di nuovo gli alimenti

■ Non utilizzare prodotti per pulizia

e solventi chemici contenenti sabbia,

■ Non usare spugne abrasive o spugne

che graffiano. Sulle superfici

metalliche potrebbe formarsi macchie

■ Non lavare i ripiani ed i contenitori

nella lavastoviglie. Questi elementi

si possono deformare!

Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Estrarre gli alimenti e conservarli in un

luogo fresco. Disporre l'accumulatore

del freddo (se disponibile) sugli

4. Attendere lo sbrinamento dello strato

5. Pulire l’apparecchio con un panno

morbido, acqua tiepida e poco

detergente a pH neutro. L'acqua di

lavaggio non deve penetrare

nell'illuminazione o, attraverso il foro di

scarico, nella zona di evaporazione.

6. Lavare la guarnizione della porta solo

con acqua pulita e poi asciugarla

7. Dopo la pulizia: ricollegare ed

accendere l’apparecchio.

8. Introdurre di nuovo gli alimenti.

Per la pulizia tutte le parti mobili

dell’apparecchio possono essere

Estrarre i ripiani di vetro

A tal fine tirare il ripiano verso l’esterno,

sollevarlo avanti e poi estrarlo.

Estrarre il ripiano in vetro estraibile

Premere le leve nella parte inferiore su

entrambi i lati, tirare in avanti il ripiano

in vetro, abbassare ed estrarre ruotando

Convogliatore di drenaggio dell’acqua

Per il libero deflusso dell’acqua di

sbrinamento, pulire regolarmente

il convogliatore di drenaggio dell’acqua

di sbrinamento ed il foro di scarico

utilizzando bastoncini cotonati o simili.

Rimozione dei balconcini dalla porta

Sollevare ed estrarre i balconcini.

Estrarre il ripiano in vetro sopra

il cassetto per verdure

Il ripiano in vetro può essere estratto e

smontato per la pulizia.

Prima di estrarre il ripiano in vetro

estrarre il cassetto per verdure.

Estrarre i contenitori

sollevarli avanti ed estrarli.it

Nel caso che si avvertano odori

1. Accendere l’apparecchio con il

2. Estrarre tutti gli alimenti

3. Pulire l’interno dell’apparecchio (vedi

capitolo «Pulizia dell’apparecchio»).

4. Pulire tutte le confezioni.

5. Per impedire la formazione di odore,

confezionare ermeticamente gli

alimenti che emanano forte odore.

6. Accendere di nuovo l’apparecchio.

7. Sistemare gli alimenti.

8. Dopo 24 ore controllare se si è

di nuovo sviluppato odore.

L’apparecchio è dotato di

un’illuminazione a LED esente da

Riparazioni a questa illuminazione

deve essere eseguite solo dal

Servizio Assistenza Clienti autorizzato.

■ Installare l’apparecchio un in

ambiente asciutto ventilabile.

L’apparecchio non deve essere

esposto direttamente al sole o

vicino ad una fonte di calore (per es.

Altrimenti usare un pannello isolante.

■ Profondità della nicchia consigliata

Una minore profondità della nicchia

provoca un maggiore assorbimento di

■ Lasciare raffreddare gli alimenti

e le bevande, se caldi, prima di

introdurli nell’apparecchio.

■ Per scongelare un alimento surgelato

metterlo nel frigorifero, si utilizza

così il freddo del surgelato per il

raffreddamento degli alimenti.

■ Aprire la porta dell’apparecchio

il tempo più breve possibile.

■ Sbrinare regolarmente lo strato

di brina nel congelatore!

Uno spesso strato di ghiaccio

impedisce il passaggio del freddo

agli alimenti congelati ed aumenta

il consumo d’energia elettrica.

■ Attenzione che la porta del

congelatore sia chiusa correttamente.

■ Per evitare un consumo eccessivo di

energia elettrica, la zona del motore

dell’apparecchio dovrebbe essere

pulita saltuariamente.

■ La disposizione delle parti

dell'attrezzatura non ha influenza

sull'assorbimento di

energia dell'apparecchio.it

Motori in funzione (ad es. gruppi

frigoriferi, ventilatore).

Gorgoglìo, scroscio o fruscìo

Derivano dal gas refrigerante, che circola

nei i raccordi del circuito refrigerante.

Motore, interruttori ed elettrovalvole

s'inseriscono/disinseriscono.

L’apparecchio non è livellato

a bolla d’aria. Se necessario, mettere

I contenitori o i ripiani traballano o non

sono correttamente inseriti

Controllare le parti estraibili ed

eventualmente inserirle di nuovo

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti

L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento

del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio

discosta notevolmente

In alcuni casi basta spegnere

l'apparecchio per 5 minuti.

Se la temperatura è troppo alta,

controllare dopo qualche ora

se vi è stata una normalizzazione

Se la temperatura è troppo bassa,

ricontrollare la temperatura il giorno

Guasto Causa possibile Rimedio

Tutte le spie spente. Interruzione

dell’energia elettrica;

è scattato il dispositivo

elettrico di sicurezza;

Collegare la spina di alimentazione.

Controllare se vi è energia elettrica

e controllare il dispositivo elettrico

Il sistema elettronico

Rivolgersi al Servizio Tecnico Clienti.

Vedi capitolo «Illuminazione (LED)».

troppo tempo aperta.

L'illuminazione si riaccende

chiudendo e riaprendo la porta.

I prodotti congelati

Staccare i prodotti con un oggetto

non acuminato. Non staccare con

un coltello o un oggetto acuminato.

ha uno spesso strato

Sbrinare il congelatore.

Vedi capitolo «Sbrinamento».

Prestare sempre attenzione che la

porta del congelatore sia chiusa

frigorifero è bagnato.

foro di scarico sono

Pulire il convogliatore dell’acqua

di sbrinamento ed il foro di scarico

(vedi «Pulire l’apparecchio»).

raffredda, le spie di

l’illuminazione sono

«dimostrativo» è attivo.

Mantenere premuto il pulsante

alarm, figura "/5, per 10 secondi,

finché non viene emesso un segnale

acustico di conferma.

Dopo qualche tempo controllare

se l’apparecchio raffredda.it

Questo apparecchio dispone di un

programma automatico di autotest che

individua cause ed inconvenienti

che possono essere eliminati solo dal

Servizio Assistenza Clienti.

1. Spegnere l’apparecchio ed attendere

2. Accendere l’apparecchio ed entro

i 10 secondi seguenti mantenere

premuto per 3-5 secondi il pulsante

super, figura "/2, finché non viene

emesso un segnale acustico.

Il programma di autodiagnosi

Durante l'autotest viene emesso un

lungo segnale acustico.

Alla fine dell'autotest, se viene emesso

un doppio segnale acustico

l'apparecchio funziona correttamente.

Se il pulsante super lampeggia per

10 secondi e vengono emessi 5 segnali

acustici, si tratta di un malfunzionamento.

Informare il Servizio Assistenza Clienti.

Terminare l’autotest

passa in modalità funzionamento

Guasto Causa possibile Rimedio

frigorifero è troppo

congelatore è aperta.

Chiudere la porta del congelatore.

La porta del congelatore si

chiude con uno scatto percettibile.

è regolata su valori

Selezionare una temperatura più

Disattivare la funzione «super».

spesso e più a lungo.

Non aprire inutilmente la porta

I passaggi dell'aria

per l'areazione sono

Liberare le aperture.it

autorizzato a voi vicino tramite

i numeri verdi (800…) in Internet oppure

nell’elenco del Servizio Assistenza Clienti

in dotazione all’apparecchio.

Indicate al Servizio Assistenza Clienti

autorizzato la sigla del prodotto (E-Nr.)

e il numero di fabbricazione (FD)

Trovate questi dati sulla targhetta

d’identificazione. Figura /

Indicando la sigla del prodotto ed il

numero di fabbricazione contribuite

ad evitarci interventi inutili.

Risparmiate così la relativa spesa.

Ordine di riparazione

e consulenza in caso di guasti

Trovate i dati di contatto di tutti i

paesi nell’accluso elenco dei centri

di assistenza clienti.

I 800-829120 Linea verde
