BEDIENUNGSANLEITUNG KIL22AD30 BOSCH

de Gebrauchsanleitung

KIL22../KFL22..de Inhaltsverzeichnis

Sicherheits- und Warnhinweise 5

Hinweise zur Entsorgung 7

Raumtemperatur, Belüftung und

Gerät anschließen 8

Gerät kennenlernen 9

Gerät einschalten 10

Temperatur einstellen 11

Max. Gefriervermögen 13

Gefrieren und Lagern 13

Frische Lebensmittel einfrieren 14

Gefriergut auftauen 15

Gerät ausschalten und stilllegen 16

Beleuchtung (LED) 18

Betriebsgeräusche 19

Kleine Störungen selbst beheben .... 20

Geräte-Selbsttest 22

Energie besparen 93

deInhaltsverzeichnis

deGebrauchsanleitung

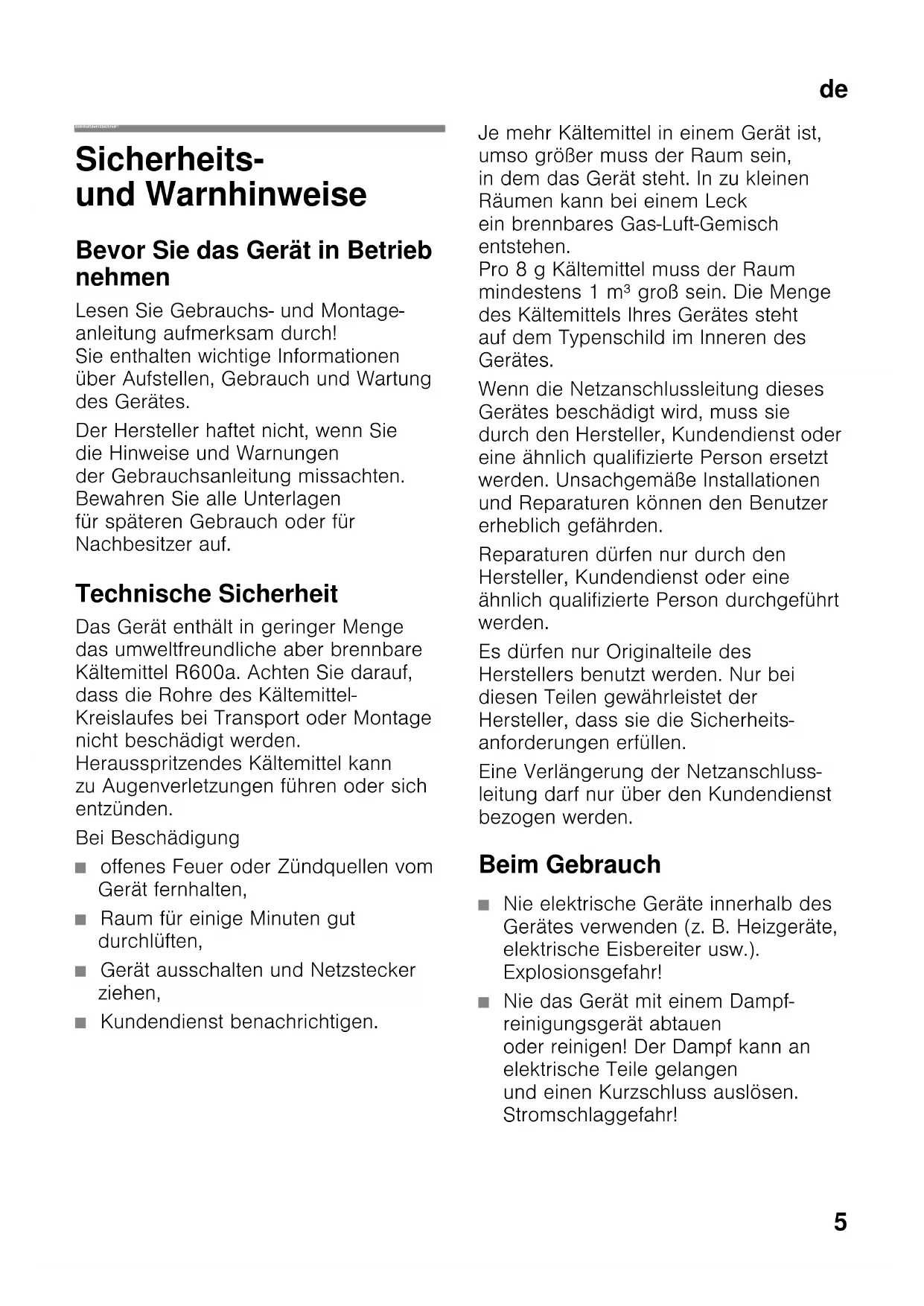

Bevor Sie das Gerät in Betrieb

Lesen Sie Gebrauchs- und Montage-

anleitung aufmerksam durch!

Sie enthalten wichtige Informationen

über Aufstellen, Gebrauch und Wartung

Der Hersteller haftet nicht, wenn Sie

die Hinweise und Warnungen

der Gebrauchsanleitung missachten.

Bewahren Sie alle Unterlagen

für späteren Gebrauch oder für

Technische Sicherheit

Das Gerät enthält in geringer Menge

das umweltfreundliche aber brennbare

Kältemittel R600a. Achten Sie darauf,

dass die Rohre des Kältemittel-

Kreislaufes bei Transport oder Montage

nicht beschädigt werden.

Herausspritzendes Kältemittel kann

zu Augenverletzungen führen oder sich

■ offenes Feuer oder Zündquellen vom

■ Raum für einige Minuten gut

■ Gerät ausschalten und Netzstecker

■ Kundendienst benachrichtigen.

Je mehr Kältemittel in einem Gerät ist,

umso größer muss der Raum sein,

in dem das Gerät steht. In zu kleinen

Räumen kann bei einem Leck

ein brennbares Gas-Luft-Gemisch

Pro 8 g Kältemittel muss der Raum

mindestens 1 m³ groß sein. Die Menge

des Kältemittels Ihres Gerätes steht

auf dem Typenschild im Inneren des

Wenn die Netzanschlussleitung dieses

Gerätes beschädigt wird, muss sie

durch den Hersteller, Kundendienst oder

eine ähnlich qualifizierte Person ersetzt

werden. Unsachgemäße Installationen

und Reparaturen können den Benutzer

erheblich gefährden.

Reparaturen dürfen nur durch den

Hersteller, Kundendienst oder eine

ähnlich qualifizierte Person durchgeführt

Es dürfen nur Originalteile des

Herstellers benutzt werden. Nur bei

diesen Teilen gewährleistet der

Hersteller, dass sie die Sicherheits-

anforderungen erfüllen.

Eine Verlängerung der Netzanschluss-

leitung darf nur über den Kundendienst

■ Nie elektrische Geräte innerhalb des

Gerätes verwenden (z. B. Heizgeräte,

elektrische Eisbereiter usw.).

■ Nie das Gerät mit einem Dampf-

reinigungsgerät abtauen

oder reinigen! Der Dampf kann an

elektrische Teile gelangen

und einen Kurzschluss auslösen.

Stromschlaggefahr!de

■ Keine spitzen oder scharfkantigen

Gegenstände verwenden, um Reif-

und Eisschichten zu entfernen.

Sie könnten damit die Kältemittel-

Herausspritzendes Kältemittel kann

sich entzünden oder zu

Augenverletzungen führen.

■ Keine Produkte mit brennbaren

Treibgasen (z. B. Spraydosen)

und keine explosiven Stoffe lagern.

■ Sockel, Auszüge, Türen usw. nicht

als Trittbrett oder zum Abstützen

■ Zum Abtauen und Reinigen

Netzstecker ziehen oder Sicherung

ausschalten. Am Netzstecker ziehen,

nicht am Anschlusskabel.

■ Hochprozentigen Alkohol nur dicht

verschlossen und stehend lagern.

■ Kunststoffteile und Türdichtung nicht

mit Öl oder Fett verschmutzen.

Kunststoffteile und Türdichtung

■ Be- und Entlüftungsöffnungen für das

Gerät nie abdecken oder zustellen.

■ Dieses Gerät ist von Personen

(einschließlich Kindern) mit

eingeschränkten physischen,

sensorischen oder psychischen

Fähigkeiten oder mangelndem Wissen

nur zu benutzen, wenn sie durch eine

für ihre Sicherheit zuständige Person

beaufsichtigt werden oder von dieser

Anweisung erhalten haben, wie das

Gerät zu benutzen ist.

■ Im Gefrierraum keine Flüssigkeiten

in Flaschen und Dosen lagern

(besonders kohlensäurehaltige

Getränke). Flaschen und Dosen

■ Nie Gefriergut sofort, nachdem es aus

dem Gefrierraum genommen wird,

Gefrierverbrennungsgefahr!

■ Vermeiden Sie längeren Kontakt der

Hände mit dem Gefriergut,

Eis oder den Verdampferrohren usw.

Gefrierverbrennungsgefahr!

■ Verpackung und deren Teile nicht

Erstickungsgefahr durch Faltkartons

■ Das Gerät ist kein Spielzeug

■ Bei Gerät mit Türschloss:

Schlüssel außer Reichweite von

Kindern aufbewahren!

Allgemeine Bestimmungen

Das Gerät eignet sich

■ zum Kühlen und Gefrieren

Dieses Gerät ist für den häuslichen

Gebrauch im Privathaushalt und das

häusliche Umfeld bestimmt.

Das Gerät ist funkentstört nach

EU-Richtlinie 2004/108/EC.

Der Kältekreislauf ist auf Dichtheit

Dieses Erzeugnis entspricht den

einschlägigen Sicherheitsbestimmungen

für Elektrogeräte (EN 60335-2-24).de

* Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor

Transportschäden. Alle eingesetzten

Materialien sind umweltverträglich und

wieder verwertbar. Bitte helfen Sie mit:

Entsorgen Sie die Verpackung

Über aktuelle Entsorgungswege

informieren Sie sich bitte bei

Ihrem Fachhändler oder bei der

* Altgerät entsorgen

Altgeräte sind kein wertloser Abfall!

Durch umweltgerechte Entsorgung

können wertvolle Rohstoffe wieder-

Bei ausgedienten Geräten

1. Netzstecker ziehen.

2. Anschlusskabel durchtrennen und mit

dem Netzstecker entfernen.

3. Ablagen und Behälter nicht

herausnehmen, um Kindern das

Hineinklettern zu erschweren!

4. Kinder nicht mit dem ausgedienten

Gerät spielen lassen.

Kältegeräte enthalten Kältemittel und

in der Isolierung Gase. Kältemittel

und Gase müssen fachgerecht entsorgt

werden. Rohre des Kältemittel-

Kreislaufes bis zur fachgerechten

Entsorgung nicht beschädigen.

Prüfen Sie nach dem Auspacken alle

Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen

an den Händler, bei dem Sie das Gerät

erworben haben oder an unseren

Die Lieferung besteht aus folgenden

Teilen: ■ Einbaugerät■ Ausstattung (modellabhängig)■ Beutel mit Montagematerial■ Gebrauchsanleitung■ Montageanleitung■ Kundendienstheft■ Garantiebeilage■ Informationen zu Energieverbrauch und Geräuschen

Dieses Gerät ist entsprechend

der europäischen Richtlinie

2002/96/EG über Elektro- und

Elektronik-Altgeräte

(waste electrical and electronic

gekennzeichnet. Die Richtlinie

gibt den Rahmen für eine

EU-weit gültige Rücknahme und

Verwertung der Altgeräte vor.

Das Gerät ist für eine bestimmte

Klimaklasse ausgelegt. Abhängig von

der Klimaklasse kann das Gerät bei

folgenden Raumtemperaturen betrieben

Die Klimaklasse ist auf dem Typenschild

Das Gerät ist innerhalb der Raum-

temperaturgrenzen der angegebenen

Klimaklasse voll funktionsfähig. Wird ein

Gerät der Klimaklasse SN bei kälteren

Raumtemperaturen betrieben, können

Beschädigungen am Gerät bis zu einer

Temperatur von +5 °C ausgeschlossen

Die Luft an der Rückwand des Gerätes

erwärmt sich. Die erwärmte Luft muss

ungehindert abziehen können.

Die Kühlmaschine muss sonst mehr

leisten. Dies erhöht den Stromverbrauch.

Daher: Nie Be- und Entlüftungsöffnungen

abdecken oder zustellen!

Für das Gerät wird eine Nischentiefe von

560 mm empfohlen. Bei einer kleineren

Nischentiefe – mindestens 550 mm –

erhöht sich die Energieaufnahme

Zum Aufstellen eignet sich ein trockener,

belüftbarer Raum. Der Aufstellplatz

sollte nicht direkter Sonnenbestrahlung

ausgesetzt und nicht in der Nähe einer

Wärmequelle wie Herd, Heizkörper etc.

sein. Wenn das Aufstellen neben

einer Wärmequelle unvermeidbar ist,

verwenden Sie eine geeignete Isolier-

platte oder halten Sie folgende

Mindestabstände zur Wärmequelle ein:

■ Zu Elektro- oder Gasherden 3 cm.

■ Zu Öl- oder Kohleanstellherden

Nach dem Aufstellen des Gerätes

mind. 1 Stunde warten, bis das Gerät in

Betrieb genommen wird. Während des

Transports kann es vorkommen,

dass sich das im Verdichter enthaltene

Öl im Kältesystem verlagert.

Vor der ersten Inbetriebnahme

den Innenraum des Gerätes reinigen

(siehe Kapitel Gerät reinigen).

Klimaklasse zulässige Raumtemperatur

SN +10 °C bis 32 °C N +16 °C bis 32 °C ST +16 °C bis 38 °C T +16 °C bis 43 °Cde

Elektrischer Anschluss

Die Steckdose muss nahe dem

Gerät und auch nach dem Aufstellen

des Gerätes frei zugänglich sein.

Das Gerät entspricht der Schutzklasse I.

Über eine vorschriftsmäßig installierte

Steckdose mit Schutzleiter das Gerät an

220-240 V/50 Hz Wechselstrom

anschließen. Die Steckdose muss mit

einer 10-A bis 16-A Sicherung

Bei Geräten, die in nicht-europäischen

Ländern betrieben werden, ist zu

überprüfen, ob die angegebene

Spannung und Stromart mit den Werten

Ihres Stromnetzes übereinstimmt.

Diese Angaben finden Sie auf dem

Typenschild, Bild /.

Das Gerät darf auf keinen Fall an

elektronische Energiesparstecker

angeschlossen werden.

Zum Gebrauch unserer Geräte können

sinus- und netzgeführte Wechselrichter

Netzgeführte Wechselrichter werden

bei Photovoltaikanlagen verwendet,

die direkt ans öffentliche Stromnetz

angeschlossen werden.

Bei Insellösungen (z. B. bei Schiffen oder

Gebirgshütten), die keinen direkten

Anschluss ans öffentliche Stromnetz

haben, müssen sinusgeführte

Wechselrichter verwendet werden.

Bitte klappen Sie die letzte Seite mit den

Abbildungen aus. Diese Gebrauchs-

anleitung gilt für mehrere Modelle.

Die Ausstattung der Modelle kann

Abweichungen bei den Abbildungen sind

* Nicht bei allen Modellen.

7 Glasablage im Kühlraum

8* Ausziehbare Glasablage

9 Gemüsebehälter mit

10 Butter- und Käsefach

13 Ablage für große Flaschende

Das Gerät mit der Ein/Aus-Taste 1

Das Gerät beginnt zu kühlen.

Die Beleuchtung ist bei geöffneter Tür

Vom Werk aus empfehlen wir im

Kühlraum eine Einstellung von +4 °C.

Lagern Sie empfindliche Lebensmittel

nicht wärmer als +4 °C.

Hinweise zum Betrieb

■ Nach dem Einschalten des Gerätes

kann es mehrere Stunden dauern,

bis die eingestellte Temperatur

Vorher keine Lebensmittel in das

■ Während die Kühlmaschine läuft,

bilden sich Wasserperlen oder Reif

an der Rückseite des Kühlraumes;

dies ist funktionsbedingt.

Ein Abschaben der Reifschicht oder

Abwischen der Wasserperlen ist

nicht notwendig. Die Rückwand taut

automatisch ab. Das Tauwasser

wird in der Ablaufrinne aufgefangen,

zur Kühlmaschine geleitet und dort

■ Die Stirnseiten des Gehäuses werden

teilweise leicht beheizt, dies verhindert

Schwitzwasserbildung im Bereich der

Dient zum Ein- und Ausschalten

des gesamten Gerätes.

Dient zum Ein- und Ausschalten

(siehe Kapitel Super-Funktion).

Sie leuchtet, wenn die

Super-Funktion eingeschaltet ist.

3 Temperatur-Einstelltaste

Mit dieser Taste wird die

Temperatur eingestellt.

Die Zahlen entsprechen

den eingestellten Kühlraum-

Dient zum Abschalten des

Warntons (siehe Kapitel

Temperatur einstellen

Die Temperatur ist von +2 °C bis +8 °C

Temperatur-Einstelltaste 3 so oft

drücken, bis die gewünschte Kühlraum-

Temperatur eingestellt ist.

Der zuletzt eingestellte Wert wird

gespeichert. Die eingestellte Temperatur

wird auf der Temperaturanzeige 4

Die Temperatur im Gefrierfach ist

abhängig von der Kühlraum-Temperatur.

Der Türalarm (Dauerton) schaltet sich

ein, wenn die Gerätetür länger als zwei

Minuten offen steht. Durch Schließen der

Tür schaltet sich der Warnton wieder ab.

Alarm-Taste 5 drücken, um den Warnton

Bei eingeschalteter Super-Funktion

wird es im Gefrierfach und im Kühlraum

■ Es kann zu erhöhten

Betriebsgeräuschen kommen.

■ Zum Einfrieren kleiner Mengen

Lebensmittel benötigen Sie die

Super-Funktion nicht.

Super-Funktion verwenden

■ Beim Einlegen der frischen Ware

die Super-Funktion einschalten.

■ Schnelles Durchfrieren von

Lebensmitteln – Vitamine, Nährwerte,

Aussehen und Geschmack bleiben

■ Schnelles Kühlen von Getränken.

■ Einlagern großer Mengen

Lebensmittel im Kühlraum.

Ein- und Ausschalten

Super-Taste 2 drücken.

Die Taste leuchtet, wenn die Super-

Funktion eingeschaltet ist.

Die Super-Funktion schaltet automatisch

nach ca. 1½ Tagen ab und es wird auf

die zuvor eingestellte Temperatur

Die Angaben zum Nutzinhalt finden Sie in

Ihrem Gerät auf dem Typenschild. Bild /

Der Kühlraum ist der ideale

Aufbewahrungsort für Fleisch, Wurst,

Fisch, Milchprodukte, Eier,

fertige Speisen und Backwaren.

Beim Einlagern beachten

■ Lagern Sie frische, unversehrte

Lebensmittel ein. So bleibt Qualität

und Frische länger erhalten.

■ Bei Fertigprodukten und abgefüllten

Waren das vom Hersteller

angegebene Mindesthaltbarkeits-

oder Verbrauchsdatum beachten.

■ Um Aroma, Farbe und Frische zu

erhalten, Lebensmittel gut verpackt

oder abgedeckt einordnen.

Geschmacksübertragungen und

Verfärbungen der Kunststoffteile im

Kühlraum werden dadurch vermieden.

■ Warme Speisen und Getränke

erst abkühlen lassen, dann ins Gerät

Vermeiden Sie Kontakt zwischen

Lebensmitteln und Rückwand.

Die Luftzirkulation wird sonst

Lebensmittel oder Verpackungen

könnten an der Rückwand festgefrieren.

Kältezonen im Kühlraum

Durch die Luftzirkulation im Kühlraum

entstehen Zonen unterschiedlicher Kälte:

■ Kälteste Zone ist zwischen dem

seitlich eingeprägten Pfeil und der

darunter liegenden Glasablage.

Lagern Sie in der kältesten Zone

empfindliche Lebensmittel (z. B. Fisch,

■ Wärmste Zone ist an der Tür ganz

Lagern Sie in der wärmsten Zone

z. B. Hartkäse und Butter.

Käse kann so sein Aroma weiter

entfalten, die Butter bleibt streichfähig.

Der Gemüsebehälter ist der optimale

Lagerort für frisches Obst und Gemüse.

Über einen Feuchtigkeitsregler

und eine spezielle Abdichtung kann die

Luftfeuchtigkeit im Gemüsebehälter

angepasst werden. Damit kann frisches

Obst und Gemüse bis zu zweimal länger

gelagert werden als bei konventioneller

Die Luftfeuchtigkeit im Gemüsebehälter

können Sie nach Art und Menge

der einzulagernden Ware einstellen:

■ überwiegend Obst sowie bei hoher

Beladung – niedrigere Luftfeuchtigkeit

■ überwiegend Gemüse sowie bei

Mischbeladung oder geringer

Beladung – höhere Luftfeuchtigkeitde

■ Kälteempfindliches Obst

(z. B. Ananas, Banane, Papaya und

Zitrusfrüchte) und Gemüse

(z. B. Auberginen, Gurken, Zucchini,

Paprika, Tomaten und Kartoffeln)

sollten für den optimalen Erhalt von

Qualität und Aroma außerhalb

des Kühlschrankes bei Temperaturen

von circa +8 °C bis +12 °C gelagert

■ Je nach Lagermenge und Lagergut

kann sich im Gemüsebehälter

Kondenswasser bilden.

Kondenswasser mit einem trockenen

Tuch entfernen und Luftfeuchtigkeit

im Gemüsebehälter über den

Feuchtigkeitsregler anpassen.

■ Lagern von Tiefkühlkost,

■ Herstellen von Eiswürfeln,

■ Einfrieren kleiner Mengen

■ Am Griff erkennen Sie, ob die

Gefrierfach-Tür richtig geschlossen ist.

■ Die Gefrierfach-Tür rastet hörbar ein.

■ Bei offener Tür taut das Gefriergut auf.

Das Gefrierfach vereist stark.

Außerdem: Energieverschwendung

durch hohen Stromverbrauch!

Max. Gefriervermögen

Angaben über das max. Gefrier-

vermögen in 24 Stunden finden Sie auf

dem Typenschild. Bild /

max. Gefriervermögen

■ Frische Lebensmittel möglichst nahe

zu den Seitenwänden einfrieren.

■ Beim Einlegen der frischen Ware die

Super-Funktion einschalten.

Gefrieren und Lagern

Tiefkühlkost einkaufen

■ Verpackung darf nicht beschädigt

■ Haltbarkeitsdatum beachten.

■ Temperatur in der Verkaufstruhe muss

-18 °C oder kälter sein.

■ Tiefkühlkost möglichst in einer

Isoliertasche transportieren und

schnell in das Gefrierfach legen.de

Frische Lebensmittel

Verwenden Sie zum Einfrieren nur frische

und einwandfreie Lebensmittel.

Um Nährwert, Aroma und Farbe

möglichst gut zu erhalten, sollte Gemüse

vor dem Einfrieren blanchiert werden.

Bei Auberginen, Paprika, Zucchini und

Spargel ist das Blanchieren nicht

Literatur über das Einfrieren und

Blanchieren finden Sie im Buchhandel.

Einzufrierende Lebensmittel nicht mit

bereits gefrorenen in Berührung bringen.

■ Zum Einfrieren geeignet sind:

Backwaren, Fisch und Meeresfrüchte,

Fleisch, Wild, Geflügel, Gemüse, Obst,

Kräuter, Eier ohne Schale, Milch-

produkte wie Käse, Butter und Quark,

fertige Gerichte und Speisereste wie

Suppen, Eintöpfe, gegartes Fleisch

und Fisch, Kartoffelspeisen, Aufläufe

■ Zum Einfrieren nicht geeignet sind:

Gemüsesorten, die üblicherweise roh

verzehrt werden, wie Blattsalate

oder Radieschen, Eier in der Schale,

Weintrauben, ganze Äpfel, Birnen

und Pfirsiche, hartgekochte Eier,

Joghurt, Dickmilch, saure Sahne,

Creme Fraiche und Mayonnaise.

Gefriergut verpacken

Lebensmittel luftdicht verpacken,

damit sie den Geschmack nicht verlieren

1. Lebensmittel in die Verpackung

2. Luft herausdrücken.

3. Verpackung dicht verschließen.

4. Verpackung mit Inhalt und

Einfrierdatum beschriften.

Als Verpackung geeignet:

Kunststoff-Folie, Schlauch-Folie aus

Polyethylen, Alu-Folie, Gefrierdosen.

Diese Produkte finden Sie im

Als Verpackung ungeeignet:

Packpapier, Pergamentpapier,

Cellophan, Müllbeutel und gebrauchte

Zum Verschließen geeignet:

Gummiringe, Kunststoff-Klipse,

Bindfäden, kältebeständige

Beutel und Schlauch-Folien aus

Polyethylen können mit einem

Folienschweißgerät verschweißt werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art

Bei einer Temperatur von -18 °C:

■ Käse, Geflügel, Fleisch:

Je nach Art und Verwendungszweck

können Sie zwischen folgenden

Möglichkeiten wählen:

■ bei Raumtemperatur

■ im elektrischen Backofen, mit/ohne

■ im Mikrowellengerät

An- oder aufgetautes Gefriergut nicht

wieder einfrieren. Erst nach dem

Verarbeiten zu einem Fertiggericht

(gekocht oder gebraten) kann es

erneut eingefroren werden.

Die max. Lagerdauer des Gefriergutes

nicht mehr voll nutzen.

(nicht bei allen Modellen)

Sie können die Ablagen des Innenraums

nach Bedarf variieren: Dazu Ablage

herausziehen, vorne anheben und

Ausziehbare Glasablage

Für bessere Übersicht über die

Lebensmittel können Sie die

ausziehbare Glasablage herausziehen.

Um hohes Kühlgut (z. B. Kannen oder

Flaschen) zu lagern, können Sie

den vorderen Teil der Vario-Ablage

herausnehmen und unter den hinteren

Die Position der Vario-Türablage können

Sie seitlich verschieben, um in der

unteren Ablage entsprechend hohe

Der Flaschenhalter verhindert ein Kippen

der Flaschen beim Öffnen und Schließen

1. Eisschale ¾ mit Trinkwasser füllen

und in das Gefrierfach stellen.

2. Festgefrorene Eisschale nur mit

stumpfem Gegenstand lösen

3. Zum Lösen der Eiswürfel Eisschale

kurz unter fließendes Wasser halten

oder leicht verwinden.de

(nicht bei allen Modellen)

Mit der “OK”-Temperaturkontrolle

können Temperaturen unter +4 °C

ermittelt werden. Stellen Sie die

Temperatur stufenweise kälter,

falls der Aufkleber nicht “OK” anzeigt.

Bei Inbetriebnahme des Gerätes

kann es bis zu 12 Stunden dauern,

bis die Temperatur erreicht ist.

Korrekte Einstellung

Ein/Aus-Taste 1 drücken.

Die Temperaturanzeige erlischt und

die Kühlmaschine schaltet ab.

Wenn Sie das Gerät längere Zeit nicht

1. Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung

4. Gerätetür offen lassen.

Während die Kühlmaschine läuft, bilden

sich an der Rückwand des Kühlraums

Tauwassertropfen oder Reif.

Dies ist funktionsbedingt. Sie brauchen

die Tauwassertropfen oder den Reif

nicht abzuwischen. Die Rückwand taut

automatisch ab. Das Tauwasser läuft

in die Tauwasserrinne, Bild #. Von der

Tauwasserrinne läuft das Tauwasser

zur Kühlmaschine, wo es verdunstet.

Tauwasserrinne und Ablaufloch sauber

halten, damit das Tauwasser ablaufen

Das Gefrierfach taut nicht automatisch

ab. Eine Reifschicht im Gefrierfach

verschlechtert die Kälteabgabe an das

Gefriergut und erhöht den Strom-

verbrauch. Tauen Sie das Gefrierfach

Reifschicht oder Eis nicht mit Messer

oder spitzem Gegenstand abschaben.

Sie könnten damit die Kältemittel-

Herausspritzendes Kältemittel kann sich

entzünden oder zu Augenverletzungen

Gehen Sie wie folgt vor:

Schalten Sie ca. 4 Stunden vor dem

Abtauen die Super-Funktion ein.

Dadurch erreichen die Lebensmittel eine

sehr tiefe Temperatur und können

somit längere Zeit bei Raumtemperatur

1. Gefriergut entnehmen und an einem

kühlen Ort zwischenlagern.

Kälteakku (wenn vorhanden) auf das

2. Gerät ausschalten.

3. Netzstecker ziehen oder Sicherung

4. Zum Beschleunigen des Abtau-

vorganges einen Topf mit

heißem Wasser auf Topfuntersetzer

in das Gefrierfach stellen.

5. Warten, bis die Reifschicht abgetaut

6. Tauwasser mit Tuch oder Schwamm

7. Gefrierfach trocken reiben.

8. Gerät wieder einschalten.

9. Gefriergut wieder einlegen.

■ Keine sand-, chlorid- oder säure-

haltigen Putz- und Lösungsmittel

■ Keine scheuernden oder kratzenden

Auf den metallischen Oberflächen

könnte Korrosion entstehen.

■ Ablagen und Behälter nie im

Geschirrspüler reinigen.

Die Teile können sich verformen!

Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung

3. Lebensmittel herausnehmen und an

einem kühlen Ort lagern.

Kälteakku (wenn vorhanden) auf die

4. Warten, bis die Reifschicht abgetaut

5. Gerät mit einem weichen Tuch,

lauwarmem Wasser und etwas

pH-neutralem Spülmittel reinigen.

Das Spülwasser darf nicht in die

Beleuchtung oder durch das Ablauf-

loch in den Verdunstungsbereich

6. Die Türdichtung nur mit klarem

Wasser abwischen und danach

gründlich trocken reiben.

7. Nach dem Reinigen Gerät wieder

anschließen und einschalten.

8. Lebensmittel wieder einlegen.de

Zum Reinigen lassen sich alle variablen

Teile des Gerätes herausnehmen.

Glasablagen herausnehmen

Dazu Ablage herausziehen, vorne

anheben und herausnehmen.

Ausziehbare Glasablage herausnehmen

Hebel an der Unterseite beidseitig

drücken, Glasablage nach vorne ziehen,

absenken und seitlich herausschwenken.

Tauwasserrinne und Ablaufloch

regelmäßig mit Wattestäbchen

oder ähnlichem reinigen, damit das

Tauwasser ablaufen kann.

Ablagen in der Tür herausnehmen

Ablagen nach oben anheben und

Glasablage über dem Gemüsebehälter

Die Glasablage können Sie

zum Reinigen herausnehmen

und auseinanderbauen.

Vor dem Herausnehmen der Glasablage

Gemüsebehälter herausziehen.

Behälter herausnehmen

Behälter bis zum Anschlag herausziehen,

vorne anheben und herausnehmen.

Falls Sie unangenehme Gerüche

1. Gerät mit Ein/Aus-Taste ausschalten.

2. Alle Lebensmittel aus dem Gerät

3. Innenraum reinigen (siehe Kapitel

4. Alle Verpackungen reinigen.

5. Stark riechende Lebensmittel luftdicht

verpacken, um Geruchsbildung zu

6. Gerät wieder einschalten.

7. Lebensmittel einordnen.

8. Nach 24 Stunden prüfen, ob es erneut

zu Geruchsbildung gekommen ist.

Ihr Gerät ist mit einer wartungsfreien

LED-Beleuchtung ausgestattet.

Reparaturen an dieser Beleuchtung

dürfen nur vom Kundendienst oder

autorisierten Fachkräften ausgeführt

■ Gerät in einem trockenen, belüftbaren

Raum aufstellen. Das Gerät soll nicht

direkt in der Sonne oder in der Nähe

einer Wärmequelle stehen (z. B.

Verwenden Sie ggf. eine Isolierplatte.

■ Nischentiefe 560 mm wählen.

Eine kleinere Nischentiefe führt zu

höherer Energieaufnahme.

■ Warme Lebensmittel und Getränke

erst abkühlen lassen, dann ins Gerät

■ Gefriergut zum Auftauen in den

Kühlraum legen und die Kälte des

Gefriergutes zur Kühlung von

Lebensmitteln nutzen.

■ Gerät so kurz wie möglich öffnen.

■ Reifschicht im Gefrierfach regelmäßig

Reifschicht verschlechtert die

Kälteabgabe an das Gefriergut und

erhöht den Stromverbrauch.

■ Achten Sie darauf, dass die

Gefrierfach-Tür immer geschlossen ist.

■ Um einen erhöhten Stromverbrauch zu

vermeiden, sollte die Geräterückseite

gelegentlich gereinigt werden.

■ Die Anordnung der Ausstattungsteile

hat keinen Einfluss auf die

Energieaufnahme des Gerätes.

Ganz normale Geräusche

Motoren laufen (z. B. Kälteaggregate,

Blubbernde, surrende oder gurgelnde

Kältemittel fließt durch die Rohre.

Motor, Schalter oder Magnetventile

Das Gerät steht uneben

Richten Sie das Gerät mit Hilfe

einer Wasserwaage aus.

Legen Sie, falls notwendig, etwas unter.

Behälter oder Abstellflächen wackeln

Prüfen Sie die herausnehmbaren Teile

und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie die Flaschen oder Gefäße

leicht auseinander.de

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen –

auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe

In einigen Fällen reicht es,

wenn Sie das Gerät für 5 Minuten

Ist die Temperatur zu warm, prüfen

Sie nach wenigen Stunden, ob eine

Temperaturannäherung erfolgt ist.

Ist die Temperatur zu kalt,

prüfen Sie am nächsten Tag

die Temperatur nochmal.

der Netzstecker sitzt

Netzstecker anschließen.

Prüfen, ob Strom vorhanden ist,

Sicherungen überprüfen.

Elektronik hat einen

Siehe Kapitel Beleuchtung (LED).

Nach Schließen und Öffnen

des Gerätes ist die Beleuchtung

Gefriergut mit einem stumpfen

Gegenstand lösen. Nicht mit Messer

oder spitzem Gegenstand ablösen.

eine dicke Reifschicht.

Gefrierfach abtauen (siehe Kapitel

Abtauen). Achten Sie immer darauf,

dass die Gefrierfach-Tür richtig

Störung Mögliche Ursache Abhilfe

Reinigen Sie die Tauwasserrinne

und das Ablaufloch (siehe Kapitel

Gerät reinigen). Bild #

Gefrierfach-Tür schließen.

Die Gefrierfach-Tür rastet hörbar ein.

Temperatur ist zu kalt

Temperatur wärmer einstellen.

Die Super-Funktion ist

Super-Funktion ausschalten.

Gerät nicht unnötig öffnen.

Entlüftungsöffnungen

Hindernisse entfernen.

Ausstellungsmodus ist

Alarm-Taste Bild "/5 für

10 Sekunden gedrückt halten,

bis ein Bestätigungston ertönt.

Überprüfen Sie nach einiger Zeit,

ob Ihr Gerät kühlt.de

Ihr Gerät verfügt über ein automatisches

Selbsttestprogramm, das Ihnen Fehler-

quellen anzeigt, die nur von Ihrem

Kundendienst behoben werden können.

Geräte-Selbsttest starten

1. Gerät ausschalten und 5 Minuten

2. Gerät einschalten und innerhalb der

ersten 10 Sekunden die Super-Taste,

Bild "/2, für 3-5 Sekunden gedrückt

halten, bis ein akustisches Signal

Das Selbsttestprogramm startet.

Während der Selbsttest läuft,

ertönt ein langes akustisches Signal.

Wenn der Selbsttest beendet ist und

zweimal ein akustisches Signal ertönt,

ist Ihr Gerät in Ordnung.

Blinkt die Super-Taste 10 Sekunden und

ertönen 5 akustische Signale, handelt

es sich um einen Fehler. Benachrichtigen

Sie den Kundendienst.

Geräte-Selbsttest beenden

Nach Ablauf des Programmes geht das

Gerät in den Regelbetrieb über.

Einen Kundendienst in Ihrer Nähe

finden Sie im Telefonbuch oder im

Kundendienst-Verzeichnis.

Geben Sie bitte dem Kundendienst die

Erzeugnisnummer (E-Nr.) und die

Fertigungsnummer (FD-Nr.) des Gerätes

Sie finden diese Angaben auf dem

Bitte helfen Sie durch Nennung der

Erzeugnis- und Fertigungsnummer mit,

unnötige Anfahrten zu vermeiden.

Sie sparen die damit verbundenen

Reparaturauftrag und Beratung

Die Kontaktdaten aller Länder finden

Sie im beiliegenden Kundendienst-

Technische veiligheid

Europese richtlijn 2002/96/EG

betreffende afgedankte

elektrische en elektronische

apparatuur (waste electrical

E - NrRobert Bosch Hausgeräte GmbH Carl-Wery-Straße 34
