BEDIENUNGSANLEITUNG KGE39AL43 BOSCH

de Gebrauchsanleitung

it Istruzioni per I´uso

nl Gebruiksaanwijzing

KGE..de Inhaltsverzeichnis

Sicherheits- und Warnhinweise 4

Hinweise zur Entsorgung 6

Raumtemperatur und Belüftung

Gerät anschließen 7

Gerät kennenlernen 8

Gerät einschalten 9

Temperatur einstellen 9

Max. Gefriervermögen 12

Gefrieren und Lagern 12

Frische Lebensmittel einfrieren 12

Gefriergut auftauen 14

Gerät ausschalten und stilllegen 16

Beleuchtung (LED) 18

Betriebsgeräusche 19

Kleine Störungen selbst beheben .... 19

Geräte-Selbsttest 21

deInhaltsverzeichnis

deGebrauchsanleitung

Bevor Sie das Gerät in Betrieb

Lesen Sie Gebrauchs- und

Montageanleitung aufmerksam durch!

Sie enthalten wichtige Informationen

über Aufstellen, Gebrauch und Wartung

Der Hersteller haftet nicht, wenn Sie

die Hinweise und Warnungen der

Gebrauchsanleitung missachten.

Bewahren Sie alle Unterlagen für

späteren Gebrauch oder für

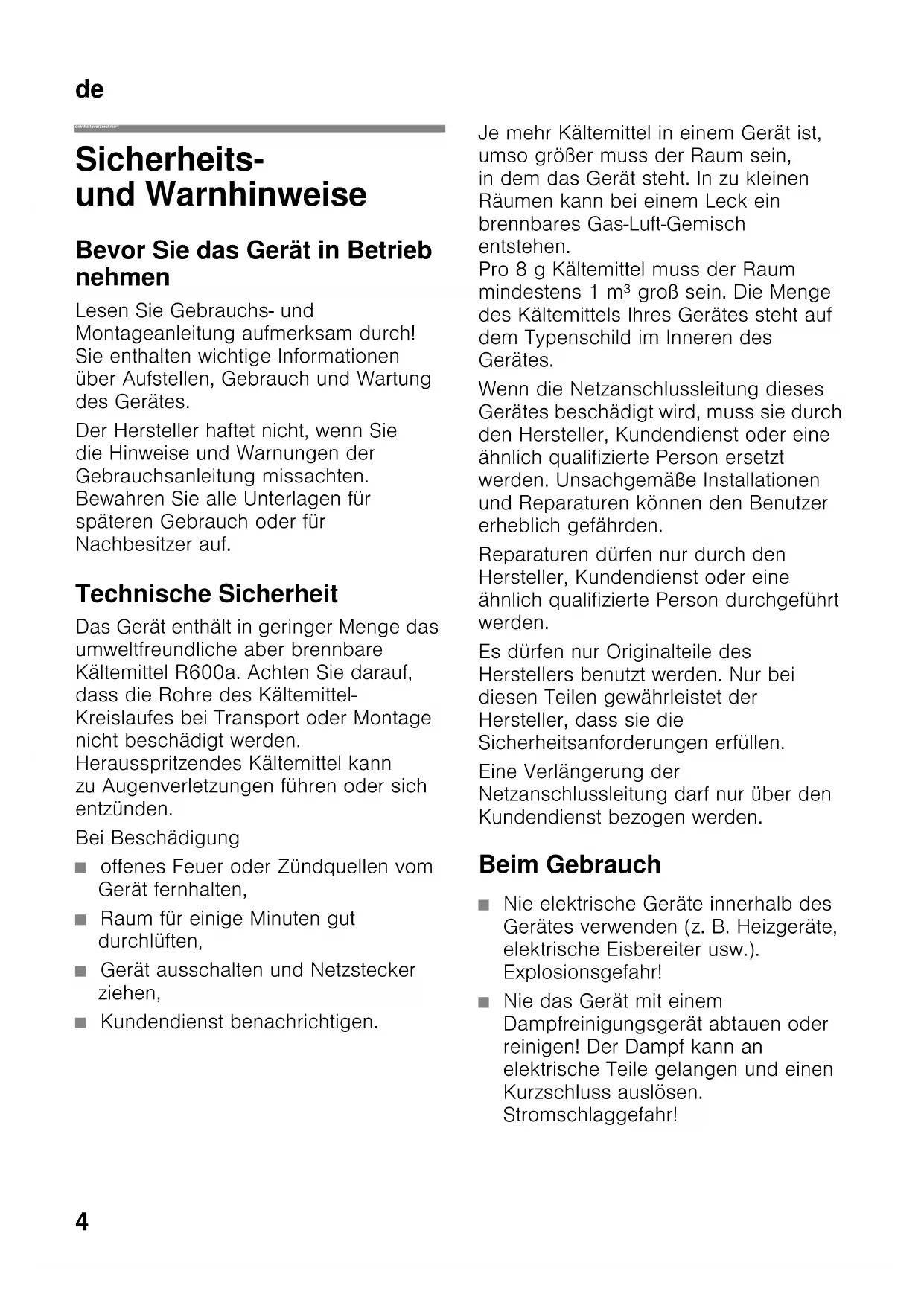

Technische Sicherheit

Das Gerät enthält in geringer Menge das

umweltfreundliche aber brennbare

Kältemittel R600a. Achten Sie darauf,

dass die Rohre des Kältemittel-

Kreislaufes bei Transport oder Montage

nicht beschädigt werden.

Herausspritzendes Kältemittel kann

zu Augenverletzungen führen oder sich

■ offenes Feuer oder Zündquellen vom

■ Raum für einige Minuten gut

■ Gerät ausschalten und Netzstecker

■ Kundendienst benachrichtigen.

Je mehr Kältemittel in einem Gerät ist,

umso größer muss der Raum sein,

in dem das Gerät steht. In zu kleinen

Räumen kann bei einem Leck ein

brennbares Gas-Luft-Gemisch

Pro 8 g Kältemittel muss der Raum

mindestens 1 m³ groß sein. Die Menge

des Kältemittels Ihres Gerätes steht auf

dem Typenschild im Inneren des

Wenn die Netzanschlussleitung dieses

Gerätes beschädigt wird, muss sie durch

den Hersteller, Kundendienst oder eine

ähnlich qualifizierte Person ersetzt

werden. Unsachgemäße Installationen

und Reparaturen können den Benutzer

erheblich gefährden.

Reparaturen dürfen nur durch den

Hersteller, Kundendienst oder eine

ähnlich qualifizierte Person durchgeführt

Es dürfen nur Originalteile des

Herstellers benutzt werden. Nur bei

diesen Teilen gewährleistet der

Hersteller, dass sie die

Sicherheitsanforderungen erfüllen.

Eine Verlängerung der

Netzanschlussleitung darf nur über den

Kundendienst bezogen werden.

■ Nie elektrische Geräte innerhalb des

Gerätes verwenden (z. B. Heizgeräte,

elektrische Eisbereiter usw.).

■ Nie das Gerät mit einem

Dampfreinigungsgerät abtauen oder

reinigen! Der Dampf kann an

elektrische Teile gelangen und einen

Kurzschluss auslösen.

Stromschlaggefahr!de

■ Keine spitzen oder scharfkantigen

Gegenstände verwenden, um Reif-

und Eisschichten zu entfernen. Sie

könnten damit die Kältemittel-Rohre

beschädigen. Herausspritzendes

Kältemittel kann sich entzünden oder

zu Augenverletzungen führen.

■ Keine Produkte mit brennbaren

Treibgasen (z. B. Spraydosen) und

keine explosiven Stoffe lagern.

■ Sockel, Auszüge, Türen usw. nicht als

Trittbrett oder zum Abstützen

■ Zum Abtauen und Reinigen

Netzstecker ziehen oder Sicherung

ausschalten. Am Netzstecker ziehen,

nicht am Anschlusskabel.

■ Hochprozentigen Alkohol nur dicht

verschlossen und stehend lagern.

■ Kunststoffteile und Türdichtung nicht

mit Öl oder Fett verschmutzen.

Kunststoffteile und Türdichtung

■ Be- und Entlüftungsöffnungen für das

Gerät nie abdecken oder zustellen.

■ Dieses Gerät ist von Personen

(einschließlich Kindern)

mit eingeschränkten physischen,

sensorischen oder psychischen

Fähigkeiten oder mangelndem Wissen

nur zu benutzen, wenn sie durch eine

für ihre Sicherheit zuständige Person

beaufsichtigt werden oder von dieser

Anweisung erhalten haben, wie das

Gerät zu benutzen ist.

■ Im Gefrierraum keine Flüssigkeiten

in Flaschen und Dosen lagern

(besonders kohlensäurehaltige

Getränke). Flaschen und Dosen

■ Nie Gefriergut sofort, nachdem es aus

dem Gefrierraum genommen wird,

Gefrierverbrennungsgefahr!

■ Vermeiden Sie längeren Kontakt der

Hände mit dem Gefriergut, Eis oder

den Verdampferrohren usw.

Gefrierverbrennungsgefahr!

■ Verpackung und deren Teile nicht

Erstickungsgefahr durch Faltkartons

■ Das Gerät ist kein Spielzeug

■ Bei Gerät mit Türschloss:

Schlüssel außer Reichweite

von Kindern aufbewahren!

Allgemeine Bestimmungen

Das Gerät eignet sich

■ zum Kühlen und Gefrieren

Dieses Gerät ist für den häuslichen

Gebrauch im Privathaushalt und das

häusliche Umfeld bestimmt.

Das Gerät ist funkentstört nach EU-

Richtlinie 2004/108/EC.

Der Kältekreislauf ist auf Dichtheit

Dieses Erzeugnis entspricht den

einschlägigen Sicherheitsbestimmungen

für Elektrogeräte (EN 60335-2-24).de

* Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor

Transportschäden. Alle eingesetzten

Materialien sind umweltverträglich und

wieder verwertbar. Bitte helfen Sie mit:

Entsorgen Sie die Verpackung

Über aktuelle Entsorgungswege

informieren Sie sich bitte bei Ihrem

Fachhändler oder bei

der Gemeindeverwaltung.

* Altgerät entsorgen

Altgeräte sind kein wertloser Abfall!

Durch umweltgerechte Entsorgung

können wertvolle Rohstoffe

wiedergewonnen werden.

Bei ausgedienten Geräten

1. Netzstecker ziehen.

2. Anschlusskabel durchtrennen und mit

dem Netzstecker entfernen.

3. Ablagen und Behälter nicht

herausnehmen, um Kindern

das Hineinklettern zu erschweren!

4. Kinder nicht mit dem ausgedienten

Gerät spielen lassen.

Kältegeräte enthalten Kältemittel und in

der Isolierung Gase. Kältemittel und

Gase müssen fachgerecht entsorgt

werden. Rohre des Kältemittel-

Kreislaufes bis zur fachgerechten

Entsorgung nicht beschädigen.

Prüfen Sie nach dem Auspacken alle

Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an

den Händler, bei dem Sie das Gerät

erworben haben oder an unseren

Die Lieferung besteht aus folgenden

Teilen: ■ Standgerät■ Ausstattung (modellabhängig)■ Beutel mit Montagematerial■ Gebrauchsanleitung■ Montageanleitung■ Kundendienstheft■ Garantiebeilage■ Informationen zu Energieverbrauch und Geräuschen

Dieses Gerät ist entsprechend

der europäischen Richtlinie

2012/19/EU über Elektro- und

Elektronikaltgeräte (waste

electrical and electronic

Die Richtlinie gibt den Rahmen

für eine EU-weit gültige

Rücknahme und Verwertung der

Das Gerät ist für eine bestimmte

Klimaklasse ausgelegt. Abhängig von

der Klimaklasse kann das Gerät bei

folgenden Raumtemperaturen betrieben

Die Klimaklasse ist auf dem Typenschild

Das Gerät ist innerhalb der

Raumtemperaturgrenzen der

angegebenen Klimaklasse voll

funktionsfähig. Wird ein Gerät der

Klimaklasse SN bei kälteren

Raumtemperaturen betrieben, können

Beschädigungen am Gerät bis zu einer

Temperatur von +5 °C ausgeschlossen

Die Luft an der Rückwand des Gerätes

erwärmt sich. Die erwärmte Luft muss

ungehindert abziehen können. Die

Kühlmaschine muss sonst mehr leisten.

Dies erhöht den Stromverbrauch. Daher:

Nie Be- und Entlüftungsöffnungen

abdecken oder zustellen!

Nach dem Aufstellen des Gerätes mind.

1 Stunde warten, bis das Gerät in Betrieb

genommen wird. Während des

Transports kann es vorkommen, dass

sich das im Verdichter enthaltene Öl im

Kältesystem verlagert.

Vor der ersten Inbetriebnahme den

Innenraum des Gerätes reinigen (siehe

Kapitel Gerät reinigen).

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät

und auch nach dem Aufstellen des

Gerätes frei zugänglich sein.

Das Gerät entspricht der Schutzklasse I.

Über eine vorschriftsmäßig installierte

Steckdose mit Schutzleiter das Gerät an

220-240 V/50 Hz Wechselstrom

anschließen. Die Steckdose muss mit

einer 10-A bis 16-A Sicherung

Bei Geräten, die in nicht-europäischen

Ländern betrieben werden, ist zu

überprüfen, ob die angegebene

Spannung und Stromart mit den Werten

Ihres Stromnetzes übereinstimmt. Diese

Angaben finden Sie auf dem

Typenschild, Bild 2.

Klimaklasse zulässige

SN +10 °C bis 32 °C N +16 °C bis 32 °C ST +16 °C bis 38 °C T +16 °C bis 43 °Cde

Das Gerät darf auf keinen Fall an

elektronische Energiesparstecker

angeschlossen werden.

Zum Gebrauch unserer Geräte können

sinus- und netzgeführte Wechselrichter

verwendet werden. Netzgeführte

Wechselrichter werden bei

Photovoltaikanlagen verwendet, die

direkt ans öffentliche Stromnetz

angeschlossen werden. Bei

Insellösungen (z. B. bei Schiffen oder

Gebirgshütten), die keinen direkten

Anschluss ans öffentliche Stromnetz

haben, müssen sinusgeführte

Wechselrichter verwendet werden.

Bitte klappen Sie die letzte Seite mit den

Abbildungen aus. Diese

Gebrauchsanleitung gilt für mehrere

Die Ausstattung der Modelle kann

Abweichungen bei den Abbildungen sind

* Nicht bei allen Modellen.

10 Beleuchtung (LED)

11 Glasablage im Kühlraum

14* Butter- und Käsefach

15* Türablage „EasyLift“

16 Ablage für große Flaschen

17 Gefriergut-Schublade (klein)

18 Glasablage im Gefrierraum

19 Gefriergut-Schublade (groß)

Dient zum Ein- und Ausschalten

des gesamten Gerätes.

2 Super-Taste Gefrierraum

Dient zum Ein- und Ausschalten

3 Temperatur-Einstelltasten

Mit diesen Tasten wird die

Temperatur des Gefrierraums

4 Temperaturanzeige Gefrierraum

Die Zahlen entsprechen den

eingestellten Gefrierraum-

Dient zum Abschalten des

Warntons (siehe Kapitel

1. Das Gerät mit der Ein/Aus-Taste 1

Ein Warnton ertönt, die

Temperaturanzeige 4 blinkt und die

Alarm-Taste 5 leuchtet.

2. Durch Drücken der Alarm-Taste 5 wird

der Warnton abgeschaltet.

Das Gerät beginnt zu kühlen. Die

Beleuchtung ist bei geöffneter Tür

Vom Werk aus sind folgende

Temperaturen empfohlen:

■ Gefrierraum –18 °C Hinweise zum Betrieb

■ Nach dem Einschalten kann es

mehrere Stunden dauern, bis die

eingestellten Temperaturen erreicht

Vorher keine Lebensmittel in das

■ Die Stirnseiten des Gehäuses werden

teilweise leicht beheizt; dies verhindert

Schwitzwasserbildung im Bereich der

■ Lässt sich die Gefrierraum-Tür nach

dem Schließen nicht sofort wieder

öffnen, warten Sie einen Moment, bis

sich der entstandene Unterdruck

Temperatur einstellen

Die Temperatur ist von +2 °C bis +8 °C

Temperatur-Einstelltaste Kühlraum 7 so

oft drücken, bis die gewünschte

Kühlraum-Temperatur eingestellt ist.

Der zuletzt eingestellte Wert wird

gespeichert. Die eingestellte Temperatur

wird auf der Temperaturanzeige

Kühlraum 8 angezeigt.

Die Temperatur ist von -16 °C bis -24 °C

Temperatur-Einstelltaste Gefrierraum 3

so oft drücken, bis die gewünschte

Gefrierraum-Temperatur eingestellt ist.

Dient zum Ein- und Ausschalten

des Urlaubs-Modus (siehe Kapitel

7 Temperatur-Einstelltasten

Mit diesen Tasten wird die

Temperatur des Kühlraums

8 Temperaturanzeige Kühlraum

Die Zahlen entsprechen den

eingestellten Kühlraum-

9 Super-Taste Kühlraum

Dient zum Ein- und Ausschalten

des Super-Kühlens.de

Der zuletzt eingestellte Wert wird

gespeichert. Die eingestellte Temperatur

wird auf Temperaturanzeige

Gefrierraum 4 angezeigt.

Bei längerer Abwesenheit können Sie

das Gerät in den energiesparenden

Urlaubs-Modus umstellen.

Die Kühlraum-Temperatur wird

automatisch auf +14 °C umgestellt.

Lagern Sie während dieser Zeit keine

Lebensmittel im Kühlraum.

Ein- und Ausschalten

Holiday-Taste 6 drücken.

Ist der Urlaubs-Modus eingeschaltet,

leuchtet die Taste und die

Temperaturanzeige Kühlraum 8 zeigt

keine Temperatur mehr an.

Der Türalarm schaltet sich ein, wenn die

Tür des Kühlraums länger als eine

Minute offen steht. Durch Schließen der

Tür schaltet sich der Warnton wieder ab.

Der Temperaturalarm schaltet sich ein,

wenn es im Gefrierraum zu warm ist und

das Gefriergut gefährdet ist.

Nach Drücken der Alarm-Taste 5, zeigt

die Temperaturanzeige Gefrierraum 4

fünf Sekunden lang die wärmste

Temperatur an, die im Gefrierraum

Danach wird dieser Wert gelöscht. Die

Temperaturanzeige Gefrierraum 4 zeigt

die eingestellte Gefrierraum-Temperatur

an, ohne zu blinken.

Von diesem Zeitpunkt an wird die

wärmste Temperatur neu ermittelt und

Ohne Gefahr für das Gefriergut kann

sich der Alarm einschalten:

■ bei Inbetriebnahme des Gerätes,

■ beim Einlegen großer Mengen frischer

■ bei zu lange geöffneter

An- oder aufgetautes Gefriergut nicht

wieder einfrieren. Erst nach dem

Verarbeiten zu einem Fertiggericht

(gekocht oder gebraten) kann es erneut

Die maximale Lagerdauer nicht mehr voll

Alarm-Taste 5 drücken, um den Warnton

Die Angaben zum Nutzinhalt finden Sie in

Ihrem Gerät auf dem Typenschild. Bild 2

Gefriervolumen vollständig

Um die maximale Menge an Gefriergut

unterzubringen, können Sie alle

Ausstattungsteile entnehmen. Die

Lebensmittel können Sie dann direkt auf

den Ablagen und dem Gefrierraum-

Ausstattungsteile herausnehmen

Gefriergutbehälter bis zum Anschlag

herausziehen, vorne anheben und

herausnehmen. Bild %

Der Kühlraum ist der ideale

Aufbewahrungsort für fertige Speisen,

Backwaren, Konserven, Kondensmilch

und Hartkäse sowie kälteempfindliches

Beim Einordnen beachten

Lebensmittel gut verpackt oder

abgedeckt einordnen. Dadurch bleiben

Aroma, Farbe und Frische erhalten.

Geschmacksübertragungen und

Verfärbungen der Kunststoffteile

Vermeiden Sie Kontakt zwischen

Lebensmitteln und Rückwand. Die

Luftzirkulation wird sonst beeinträchtigt.

Lebensmittel oder Verpackungen

könnten an der Rückwand festgefrieren.

Kältezonen im Kühlraum

Durch die Luftzirkulation im Kühlraum

entstehen Zonen unterschiedlicher Kälte:

ist im Innenraum an der Rückwand

und im Chillerbehälter. Bild !/12

Lagern Sie in den kältesten Zonen

empfindliche Lebensmittel, z. B. Fisch,

ist an der Tür ganz oben.

Lagern Sie in der wärmsten Zone z. B.

Hartkäse und Butter. Käse kann so

sein Aroma weiter entfalten, die Butter

bleibt streichfähig.

Beim Super-Kühlen wird der Kühlraum

ca. 15 Stunden lang so kalt wie möglich

gekühlt. Danach wird automatisch auf

die vor dem Super-Kühlen eingestellte

Temperatur umgestellt.

Das Super-Kühlen einschalten z. B.

■ vor dem Einlegen großer Mengen

■ zum Schnellkühlen von Getränken.

Ist das Super-Kühlen eingeschaltet, kann

es zu erhöhten Betriebsgeräuschen

Ein- und Ausschalten

Super-Taste Kühlraum 9 drücken.

Die Taste leuchtet, wenn das Super-

Kühlen eingeschaltet ist.

Den Gefrierraum verwenden

■ Zum Lagern von Tiefkühlkost.

■ Zum Herstellen von Eiswürfeln.

■ Zum Einfrieren von Lebensmitteln.de

Achten Sie darauf, dass die Gefrierraum-

Tür immer geschlossen ist! Bei offener

Tür taut das Gefriergut auf und der

Gefrierraum vereist stark. Außerdem:

Energieverschwendung durch hohen

Max. Gefriervermögen

max. Gefriervermögen in 24 Stunden

finden Sie auf dem Typenschild. Bild 2

max. Gefriervermögen

■ Super-Gefrieren vor dem Einlegen der

frischen Ware einschalten (siehe

Kapitel Super-Gefrieren).

■ Ausstattungsteile entnehmen; Stapeln

Sie die Lebensmittel direkt auf den

Ablagen und dem Gefrierraumboden.

■ Größere Mengen Lebensmittel

vorzugsweise im obersten Fach

einfrieren. Dort werden sie besonders

schnell und somit auch schonend

■ Frische Lebensmittel möglichst nahe

zu den Seitenwänden einfrieren.

Gefrieren und Lagern

Tiefkühlkost einkaufen

■ Verpackung darf nicht beschädigt

■ Haltbarkeitsdatum beachten.

■ Temperatur in der Verkaufstruhe muss

-18 °C oder kälter sein.

■ Tiefkühlkost möglichst in einer

Isoliertasche transportieren und

schnell in den Gefrierraum legen.

Lebensmittel einfrieren

■ Zum Einfrieren nur frische und

einwandfreie Lebensmittel verwenden.

■ Einzufrierende nicht mit bereits

gefrorenen Lebensmitteln in

■ Lebensmittel luftdicht verpacken,

damit sie den Geschmack nicht

verlieren oder austrocknen.

Gefriergutbehälter bis zum Anschlag

einschieben, um einwandfreie

Luftzirkulation sicherzustellen.

Sind viele Lebensmittel unterzubringen,

können Sie die Lebensmittel direkt auf

den Glasablagen und auf dem

Gefrierraumboden stapeln:

1. Dazu sämtliche Gefriergutbehälter

2. Gefriergutbehälter bis zum Anschlag

herausziehen, vorn anheben und

herausnehmen. Bild %

Frische Lebensmittel

Verwenden Sie zum Einfrieren nur frische

und einwandfreie Lebensmittel.

Um Nährwert, Aroma und Farbe

möglichst gut zu erhalten, sollte Gemüse

vor dem Einfrieren blanchiert werden. Bei

Auberginen, Paprika, Zucchini und

Spargel ist das Blanchieren nicht

Literatur über das Einfrieren und

Blanchieren finden Sie im Buchhandel.de

Einzufrierende Lebensmittel nicht mit

bereits gefrorenen in Berührung bringen.

■ Zum Einfrieren geeignet sind:

Backwaren, Fisch und Meeresfrüchte,

Fleisch, Wild, Geflügel, Gemüse, Obst,

Kräuter, Eier ohne Schale,

Milchprodukte wie Käse, Butter und

Quark, fertige Gerichte und

Speisereste wie Suppen, Eintöpfe,

gegartes Fleisch und Fisch,

Kartoffelspeisen, Aufläufe und

■ Zum Einfrieren nicht geeignet sind:

Gemüsesorten, die üblicherweise roh

verzehrt werden, wie Blattsalate oder

Radieschen, Eier in der Schale,

Weintrauben, ganze Äpfel, Birnen und

Pfirsiche, hartgekochte Eier, Joghurt,

Dickmilch, saure Sahne, Creme

Fraiche und Mayonnaise.

Gefriergut verpacken

Lebensmittel luftdicht verpacken, damit

sie den Geschmack nicht verlieren oder

1. Lebensmittel in die Verpackung

2. Luft herausdrücken.

3. Verpackung dicht verschließen.

4. Verpackung mit Inhalt und

Einfrierdatum beschriften.

Als Verpackung geeignet:

Kunststoff-Folie, Schlauch-Folie aus

Polyethylen, Alu-Folie, Gefrierdosen.

Diese Produkte finden Sie im

Als Verpackung ungeeignet:

Packpapier, Pergamentpapier,

Cellophan, Müllbeutel und gebrauchte

Zum Verschließen geeignet:

Gummiringe, Kunststoff-Klipse,

Bindfäden, kältebeständige

Beutel und Schlauch-Folien aus

Polyethylen können mit einem

Folienschweißgerät verschweißt werden.

Haltbarkeit des Gefriergutes

Die Haltbarkeit ist abhängig von der Art

Bei einer Temperatur von -18 °C:

■ Käse, Geflügel, Fleisch:

Lebensmittel sollen möglichst schnell bis

zum Kern durchgefroren werden, damit

Vitamine, Nährwerte, Aussehen und

Geschmack erhalten bleiben.

Schalten Sie einige Stunden vor dem

Einlegen der frischen Lebensmittel das

Super-Gefrieren ein, um einen

unerwünschten Temperaturanstieg zu

Im Allgemeinen genügen 4-6 Stunden.

Das Gerät arbeitet nach dem Einschalten

ständig, im Gefrierraum wird eine sehr

kalte Temperatur erreicht.

Soll das max. Gefriervermögen genutzt

werden, ist das Super-Gefrieren

24 Stunden vor dem Einlegen der

frischen Ware einzuschalten.de

Kleinere Mengen Lebensmittel (bis zu

2 kg) können Sie ohne Super-Gefrieren

Ist das Super-Gefrieren eingeschaltet,

kann es zu vermehrten

Betriebsgeräuschen kommen.

Ein- und Ausschalten

Super-Taste 2 drücken.

Ist das Super-Gefrieren eingeschaltet,

Das Super-Gefrieren schaltet

automatisch nach ca. 2½ Tagen ab.

Je nach Art und Verwendungszweck

können Sie zwischen folgenden

Möglichkeiten wählen:

■ bei Raumtemperatur

■ im elektrischen Backofen, mit/ohne

■ im Mikrowellengerät

An- oder aufgetautes Gefriergut nicht

wieder einfrieren. Erst nach dem

Verarbeiten zu einem Fertiggericht

(gekocht oder gebraten) kann es erneut

Die max. Lagerdauer des Gefriergutes

nicht mehr voll nutzen.

(nicht bei allen Modellen)

Sie können die Ablagen des Innenraums

nach Bedarf variieren: Dazu Ablage

herausziehen, vorne anheben und

Verstellbare Türablage

Die Ablage lässt sich in der Höhe

verstellen ohne herausgenommen zu

Seitliche Knöpfe an der Ablage

gleichzeitig drücken, um die Ablage

nach unten zu bewegen. Nach oben

lässt sie sich ohne Drücken der Knöpfe

Im Chillerbehälter herrschen tiefere

Temperaturen als im Kühlraum. Es

können auch Temperaturen unter 0 °C

Ideal zum Lagern von Fisch, Fleisch und

Wurst. Nicht für Salate, Gemüse und

kälteempfindliche Waren geeignet.de

Um das optimale Lagerklima für Obst

und Gemüse zu schaffen, können Sie die

Luftfeuchtigkeit in dem Gemüsebehälter

je nach Einlagerungsmenge einstellen:

■ kleine Mengen Obst und Gemüse –

hohe Luftfeuchtigkeit

■ große Mengen Obst und Gemüse –

niedrige Luftfeuchtigkeit

■ Kälteempfindliches Obst (z. B.

Ananas, Banane, Papaya und

Zitrusfrüchte) und Gemüse (z. B.

Auberginen, Gurken, Zucchini,

Paprika, Tomaten und Kartoffeln)

sollten für den optimalen Erhalt von

Qualität und Aroma außerhalb des

Kühlschrankes bei Temperaturen von

circa +8 °C bis + 12 °C gelagert

■ Je nach Lagermenge und Lagergut

kann sich im Gemüsebehälter

Kondenswasser bilden.

Kondenswasser mit einem trockenen

Tuch entfernen und Luftfeuchtigkeit im

Gemüsebehälter über den

Feuchtigkeitsregler anpassen.

Gemüseschubladen-Einsatz

Der Einsatz kann herausgenommen

Die Ablage kann bei Bedarf nach unten

geklappt werden: Ablage nach vorne

ziehen, absenken und nach hinten

Sie eignet sich zum Lagern von

Lebensmitteln und Flaschen.

Der Flaschenhalter verhindert ein Kippen

der Flaschen beim Öffnen und Schließen

Gefriergutbehälter (groß)

Zum Lagern von großem Gefriergut, wie

z. B. Puten, Enten und Gänsen.

Trennplatte (falls vorhanden) kann nicht

herausgenommen werden.

Bei einem Stromausfall oder einer

Störung verzögert der Kälteakku die

Erwärmung des eingelagerten

Gefriergutes. Die längste Lagerzeit wird

erreicht, in dem Sie den Kälteakku im

obersten Fach auf die Lebensmittel

1. Eisschale ¾ mit Trinkwasser füllen

und in den Gefrierraum stellen.

2. Festgefrorene Eisschale nur mit

stumpfem Gegenstand lösen

3. Zum Lösen der Eiswürfel Eisschale

kurz unter fließendes Wasser halten

oder leicht verwinden.de

(nicht bei allen Modellen)

Mit der “OK”-Temperaturkontrolle

können Temperaturen unter +4 °C

ermittelt werden. Stellen Sie die

Temperatur stufenweise kälter, falls der

Aufkleber nicht “OK” anzeigt.

Bei Inbetriebnahme des Gerätes kann es

bis zu 12 Stunden dauern, bis die

Temperatur erreicht ist.

Korrekte Einstellung

Ein/Aus-Taste 1 drücken.

Die Temperaturanzeige erlischt und die

Kühlmaschine schaltet ab.

Wenn Sie das Gerät längere Zeit nicht

1. Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung

4. Gerätetür offen lassen.

Das Abtauen wird automatisch

Das Tauwasser läuft über die

Tauwasserrinnen und das Ablaufloch in

den Verdunstungsbereich des Gerätes.

Der Gefrierraum taut nicht

automatisch ab, da das Gefriergut nicht

antauen darf. Eine Reifschicht im

Gefrierraum verschlechtert die

Kälteabgabe an das Gefriergut und

erhöht den Stromverbrauch. Entfernen

Sie regelmäßig die Reifschicht.

Reifschicht oder Eis nicht mit Messer

oder spitzem Gegenstand abschaben.

Sie könnten damit die Kältemittel-Rohre

beschädigen. Herausspritzendes

Kältemittel kann sich entzünden oder zu

Augenverletzungen führen.

Gehen Sie wie folgt vor:

Ca. 4 Stunden vor dem Abtauen das

Super-Gefrieren einschalten, damit die

Lebensmittel eine sehr tiefe Temperatur

erreichen und somit längere Zeit bei

Raumtemperatur gelagert werden

1. Gerät zum Abtauen ausschalten.

2. Netzstecker ziehen oder Sicherung

3. Gefriergutschalen mit den

Lebensmitteln an einem kühlen Ort

lagern. Kälteakku (wenn beiliegend)

auf die Lebensmittel legen.

4. Tauwasserablauf öffnen. Bild .de

5. Zum Auffangen des Tauwassers kann

die Ablage für große Flaschen

verwendet werden. Dazu Ablage für

große Flaschen herausnehmen (siehe

Kapitel Gerät reinigen) und unter den

offenen Tauwasserablauf stellen.

6. Zum Beschleunigen des

Abtauvorgangs zwei Töpfe mit heißem

Wasser auf Topfuntersetzer in das

7. Nach dem Abtauen das aufgefangene

Tauwasser ausleeren. Das restliche

Tauwasser auf dem Gefrierraumboden

mit einem Schwamm aufwischen.

8. Tauwasserablauf schließen.

9. Ablage für große Flaschen wieder in

10.Nach dem Abtauen Gerät wieder

anschließen und einschalten.

■ Keine sand-, chlorid- oder

säurehaltigen Putz- und Lösungsmittel

■ Keine scheuernden oder kratzenden

Auf den metallischen Oberflächen

könnte Korrosion entstehen.

■ Nie Ablagen und Behälter im

Geschirrspüler reinigen.

Die Teile können sich verformen!

Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung

3. Gefriergut herausnehmen und an

einem kühlen Ort lagern. Kälteakku

(wenn beiliegend) auf die Lebensmittel

4. Gerät mit einem weichen Tuch,

lauwarmem Wasser und etwas pH-

neutralem Spülmittel reinigen. Das

Spülwasser darf nicht in die

Beleuchtung gelangen.

5. Die Türdichtung nur mit klarem

Wasser abwischen und danach

gründlich trocken reiben.

6. Nach dem Reinigen Gerät wieder

anschließen und einschalten.

7. Gefriergut wieder einlegen.

Zum Reinigen lassen sich alle variablen

Teile des Gerätes herausnehmen.

Glasablagen herausnehmen

Die Glasablagen anheben, nach vorne

ziehen, absenken und seitlich

Tauwasserablauf-Blende

Zum Reinigen der Tauwasserrinne muß

die Glasablage über der

Gemüseschublade, Bild !/13, von der

Tauwasserablauf-Blende getrennt

Glasablage herausnehmen,

Tauwasserablauf-Blende anheben und

herausnehmen. Bild /

Tauwasserrinne und Ablaufloch

regelmäßig mit Wattestäbchen oder

ähnlichem reinigen, damit das

Tauwasser ablaufen kann.

Behälter herausnehmen

Behälter bis zum Anschlag herausziehen,

vorne anheben und herausnehmen.de

Die Blende des Gemüsebehälters kann

zum Reinigen abgenommen werden.

Seitliche Knöpfe nacheinander drücken

und dabei die Blende von dem

Gemüsebehälter abnehmen.

Ablagen in der Tür herausnehmen

Ablagen nach oben anheben und

Falls Sie unangenehme Gerüche

1. Gerät mit Ein/Aus-Taste ausschalten.

2. Alle Lebensmittel aus dem Gerät

3. Innenraum reinigen (siehe Kapitel

4. Alle Verpackungen reinigen.

5. Stark riechende Lebensmittel luftdicht

verpacken, um Geruchsbildung zu

6. Gerät wieder einschalten.

7. Lebensmittel einordnen.

8. Nach 24 Stunden prüfen, ob es erneut

zu Geruchsbildung gekommen ist.

Ihr Gerät ist mit einer wartungsfreien

LED-Beleuchtung ausgestattet.

Reparaturen an dieser Beleuchtung

dürfen nur vom Kundendienst oder

autorisierten Fachkräften ausgeführt

■ Gerät in einem trockenen, belüftbaren

Raum aufstellen. Das Gerät soll nicht

direkt in der Sonne oder in der Nähe

einer Wärmequelle stehen (z. B.

Verwenden Sie ggf. eine Isolierplatte.

■ Warme Lebensmittel und Getränke

erst abkühlen lassen, dann ins Gerät

■ Gefriergut zum Auftauen in den

Kühlraum legen und die Kälte des

Gefriergutes zur Kühlung von

Lebensmitteln nutzen.

■ Reifschicht im Gefrierraum regelmäßig

Die Reifschicht verschlechtert die

Kälteabgabe an das Gefriergut und

erhöht den Stromverbrauch.

■ Gerät so kurz wie möglich öffnen.

■ Um einen erhöhten Stromverbrauch zu

vermeiden, sollte die Geräterückseite

gelegentlich gereinigt werden.

Wandabstandshalter montieren, um

die ausgewiesene Energieaufnahme

des Gerätes zu erreichen (siehe

Montageanleitung). Ein reduzierter

Wandabstand schränkt das Gerät in

seiner Funktion nicht ein. Die

Energieaufnahme kann sich dann

geringfügig erhöhen. Der Abstand von

75 mm darf nicht überschritten

■ Die Anordnung der Ausstattungsteile

hat keinen Einfluss auf die

Energieaufnahme des Gerätes.de

Ganz normale Geräusche

Motoren laufen (z. B. Kälteaggregate,

Blubbernde, surrende oder gurgelnde

Kältemittel fließt durch die Rohre.

Motor, Schalter oder Magnetventile

Das Gerät steht uneben

Richten Sie das Gerät mit Hilfe einer

Wasserwaage aus. Verwenden Sie dazu

die Schraubfüße oder legen Sie etwas

Das Gerät “steht an”

Rücken Sie das Gerät von anstehenden

Möbeln oder Geräten weg.

Behälter oder Abstellflächen wackeln

Prüfen Sie die herausnehmbaren Teile

und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie die Flaschen oder Gefäße

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:

Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben

Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen –

auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe

Temperatur weicht stark von

In einigen Fällen reicht es, wenn Sie das Gerät

für 5 Minuten ausschalten.

Ist die Temperatur zu warm, prüfen Sie nach

wenigen Stunden, ob eine

Temperaturannäherung erfolgt ist.

Ist die Temperatur zu kalt, prüfen Sie am

nächsten Tag die Temperatur nochmal.

Keine Anzeige leuchtet. Stromausfall;

die Sicherung hat ausgelöst;

der Netzstecker sitzt nicht

Netzstecker anschließen. Prüfen, ob Strom

vorhanden ist, Sicherungen überprüfen.

Temperaturanzeige zeigt

Elektronik hat einen Fehler

Kundendienst rufen.de

Warnton ertönt, Alarm-Taste

Im Gefrierraum ist es zu

Gefahr für das Gefriergut!

Zum Abschalten des Warntones Alarm-Taste 5

Gerät ist geöffnet. Gerät schließen.

Entlüftungsöffnungen sind

Be- und Entlüftung sicherstellen.

Lebensmittel auf einmal zum

Gefrieren eingelegt.

Max. Gefriervermögen nicht überschreiten.

Nach Beheben der Störung hört die Alarm-

Taste 5 nach einiger Zeit auf zu leuchten.

Gefrierraum blinkt, Bild "/4

Taste Alarm leuchtet.

Im Gefrierraum ist es zu

Gefahr für das Gefriergut!

Zum Abschalten des Warntones Alarm-Taste

Gerät ist geöffnet. Gerät schließen.

Entlüftungsöffnungen sind

Be- und Entlüftung sicherstellen.

Lebensmittel auf einmal zum

Gefrieren eingelegt.

Max. Gefriervermögen nicht überschreiten.

Nach Beheben der Störung erlischt die

Anzeige Alarm nach einiger Zeit.

Gefrierraum blinkt, Bild "/4

Durch eine Störung war es in

der Vergangenheit im

Gefrierraum zu warm.

Nach Drücken der Alarm-Taste 5 wird das

Blinken der Temperaturanzeige abgeschaltet.

Temperaturanzeige zeigt fünf Sekunden lang

die wärmste Temperatur an, die im

Gefrierraum geherrscht hat.

Temperaturanzeige und

Beleuchtung leuchten.

Ausstellungsmodus ist

Alarm-Taste Bild "/5 für 10 Sekunden

gedrückt halten, bis ein Bestätigungston

Überprüfen Sie nach einiger Zeit, ob Ihr Gerät

Ihr Gerät verfügt über ein automatisches

Selbsttestprogramm, das Ihnen

Fehlerquellen anzeigt, die nur von Ihrem

Kundendienst behoben werden können.

Geräte-Selbsttest starten

1. Gerät ausschalten und 5 Minuten

2. Gerät einschalten.

3. Alarm-Taste Bild "/5 drücken, um

den Alarm abzuschalten.

Wenn kein Warnton ertönt entfällt

4. Innerhalb der ersten 10 Sekunden

nach dem Einschalten des Geräts für

3 bis 5 Sekunden die Super-Taste

Bild "/2 gedrückt halten, bis ein

akustisches Signal ertönt.

Das Selbsttestprogramm startet.

Während der Selbsttest läuft, ertönt

ein langes akustisches Signal.

Wenn der Selbsttest beendet ist und

zweimal ein akustisches Signal ertönt, ist

Ihr Gerät in Ordnung.

Blinkt die Super-Taste 10 Sekunden und

ertönen 5 akustische Signale, handelt es

sich um einen Fehler. Benachrichtigen

Sie den Kundendienst.

Geräte-Selbsttest beenden

Nach Ablauf des Programmes geht das

Gerät in den Regelbetrieb über.

Einen Kundendienst in Ihrer Nähe finden

Sie im Telefonbuch oder im

Kundendienst-Verzeichnis. Geben Sie

bitte dem Kundendienst die

Erzeugnisnummer (E-Nr.) und die

Fertigungsnummer (FD-Nr.) des Gerätes

Sie finden diese Angaben auf dem

Bitte helfen Sie durch Nennung der

Erzeugnis- und Fertigungsnummer mit,

unnötige Anfahrten zu vermeiden. Sie

sparen die damit verbundenen

Reparaturauftrag und Beratung

Die Kontaktdaten aller Länder finden Sie

im beiliegenden Kundendienst-

Assicurarsi l’afflusso e deflusso dell’aria.

Technische veiligheid

Europese richtlijn 2012/19/EU

betreffende afgedankte

elektrische en elektronische

apparatuur (waste electrical and

E - NrRobert Bosch Hausgeräte GmbH Carl-Wery-Straße 34
