MODE D'EMPLOI KGE39AL43 BOSCH

fr Table des matières

Prescriptions-d’hygiène-alimentaire .. 22

Consignes de sécurité

et avertissements 22

Conseil pour la mise au rebut 24

Étendue des fournitures 25

Contrôler la température ambiante

Branchement de l’appareil 26

Présentation de l’appareil 27

Enclenchement de l’appareil 28

Réglage de la température 29

Fonctions d'alarme 29

Contenance utile 30

Le compartiment réfrigérateur 30

Super-réfrigération 31

Compartiment congélateur 31

Capacité de congélation maximale .. 32

Congélation et rangement 32

Congélation de produits frais 33

Supercongélation 34

Décongélation des produits 34

Autocollant « OK » 36

Arrêt et remisage de l'appareil 37

Si vous dégivrez l'appareil 37

Nettoyage de l’appareil 38

Economies d’énergie 40

Bruits de fonctionnement 40

Remédier soi même aux petites

frTable des matières

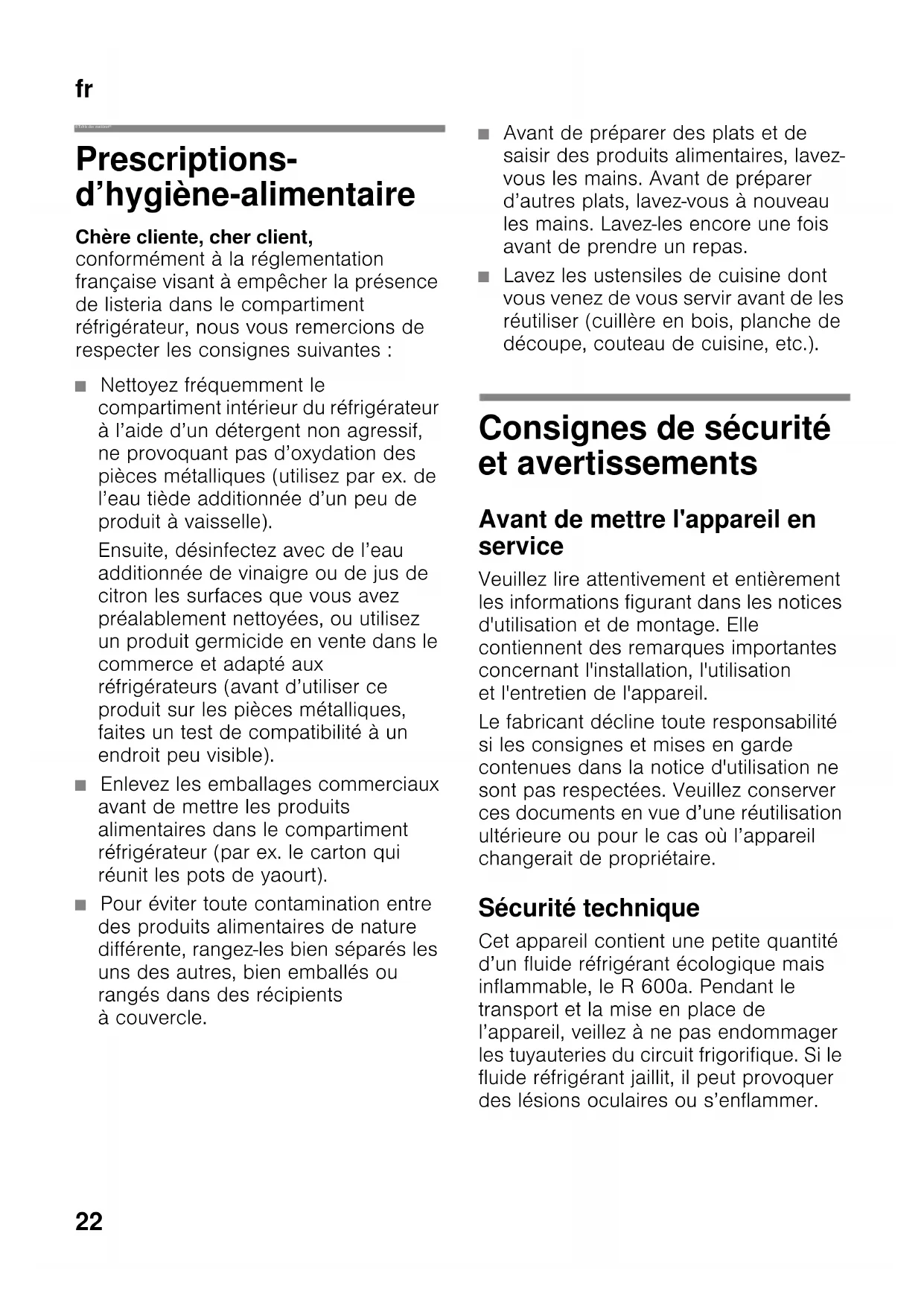

d’hygiène-alimentaire

Chère cliente, cher client,

conformément à la réglementation

française visant à empêcher la présence

de listeria dans le compartiment

réfrigérateur, nous vous remercions de

respecter les consignes suivantes :

■ Nettoyez fréquemment le

compartiment intérieur du réfrigérateur

à l’aide d’un détergent non agressif,

ne provoquant pas d’oxydation des

pièces métalliques (utilisez par ex. de

l’eau tiède additionnée d’un peu de

produit à vaisselle).

Ensuite, désinfectez avec de l’eau

additionnée de vinaigre ou de jus de

citron les surfaces que vous avez

préalablement nettoyées, ou utilisez

un produit germicide en vente dans le

commerce et adapté aux

réfrigérateurs (avant d’utiliser ce

produit sur les pièces métalliques,

faites un test de compatibilité à un

endroit peu visible).

■ Enlevez les emballages commerciaux

avant de mettre les produits

alimentaires dans le compartiment

réfrigérateur (par ex. le carton qui

réunit les pots de yaourt).

■ Pour éviter toute contamination entre

des produits alimentaires de nature

différente, rangez-les bien séparés les

uns des autres, bien emballés ou

rangés dans des récipients

■ Avant de préparer des plats et de

saisir des produits alimentaires, lavez-

vous les mains. Avant de préparer

d’autres plats, lavez-vous à nouveau

les mains. Lavez-les encore une fois

avant de prendre un repas.

■ Lavez les ustensiles de cuisine dont

vous venez de vous servir avant de les

réutiliser (cuillère en bois, planche de

découpe, couteau de cuisine, etc.).

Consignes de sécurité

Avant de mettre l'appareil en

Veuillez lire attentivement et entièrement

les informations figurant dans les notices

d'utilisation et de montage. Elle

contiennent des remarques importantes

concernant l'installation, l'utilisation

et l'entretien de l'appareil.

Le fabricant décline toute responsabilité

si les consignes et mises en garde

contenues dans la notice d'utilisation ne

sont pas respectées. Veuillez conserver

ces documents en vue d’une réutilisation

ultérieure ou pour le cas où l’appareil

changerait de propriétaire.

Cet appareil contient une petite quantité

d’un fluide réfrigérant écologique mais

inflammable, le R 600a. Pendant le

transport et la mise en place de

l’appareil, veillez à ne pas endommager

les tuyauteries du circuit frigorifique. Si le

fluide réfrigérant jaillit, il peut provoquer

des lésions oculaires ou s’enflammer.fr

Si l'appareil est endommagé

■ éloignez de l'appareil toute flamme

nue ou source d'inflammation,

■ aérez bien la pièce pendant quelques

■ éteignez l'appareil puis débranchez la

fiche mâle de la prise de courant,

■ prévenez le service après-vente.

Plus l'appareil contient du fluide

réfrigérant et plus grande doit être la

pièce dans laquelle il se trouve. Dans les

pièces trop petites, un mélange gaz-air

inflammable peut se former en cas de

Comptez 1 m³ de volume minimum de la

pièce pour 8 g de fluide réfrigérant. La

quantité de fluide présente dans

l'appareil est indiquée sur la plaque

signalétique située à l'intérieur de ce

Si le cordon d’alimentation électrique

de cet appareil a été endommagé, il faut

confier son remplacement au fabricant,

au service après-vente ou à une

personne détenant des qualifications

similaires. Les installations et réparations

inexpertes peuvent engendrer des

risques considérables pour l’utilisateur.

Les réparations ne pourront être

réalisées que par le fabricant, le service

après-vente ou une personne détenant

des qualifications similaires.

Il ne faut utiliser que les pièces d'origine

du fabricant. Le fabricant ne garantit que

les pièces d'origine car elles seules

remplissent les exigences de sécurité.

S’il faut allonger le cordon

de raccordement au secteur avec

un prolongateur, procurez-vous-le

exclusivement auprès du service après-

Pendant l’utilisation

■ N’utilisez pas d’appareils électriques

à l’intérieur de l’appareil (par ex.

appareils de chauffage, machine

à glaçons, etc.). Risque d’explosion !

■ Ne dégivrez ni et ne nettoyez jamais

l’appareil avec un nettoyeur à vapeur !

La vapeur risque d’atteindre des

pièces électriques et de provoquer

un court-circuit. Risque

■ Pour détacher le givre ou les couches

de glace, n’utilisez jamais d’objets

pointus ou présentant des arêtes

vives. Vous risqueriez d’endommager

les tuyaux de fluide réfrigérant. Le

fluide réfrigérant en train de jaillir

risque de s’enflammer ou

de provoquer des lésions oculaires.

■ Ne stockez dans l’appareil ni produits

contenant des gaz propulseurs

inflammables (par ex. bombes

aérosols) ni produits explosifs. Risque

■ Ne vous servez pas des socles,

clayettes et portes comme

marchepieds ou pour vous appuyer.

■ Pour dégivrer et nettoyer l’appareil,

débranchez la fiche mâle de la prise

de courant ou retirez le fusible /

désarmez le disjoncteur. Pour

débrancher l’appareil, tirez sur la fiche

mâle et non pas sur son cordon.

■ Stockez les boissons fortement

alcoolisées en position verticale dans

des récipients bien fermés.

■ L’huile et la graisse ne doivent pas

entrer en contact avec les parties en

matières plastiques et le joint

de porte. Ces derniers pourraient

sinon devenir poreux.

■ Ne recouvrez et n’obstruez jamais les

orifices de ventilation de l’appareil.fr

■ Cet appareil ne pourra être utilisé par

des personnes (enfants compris)

présentant des capacités physiques,

sensorielles ou psychiques restreintes

ou manquant de connaissances que

sous la surveillance d’une personne

chargée de leur sécurité ou après que

cette dernière leur aura enseigné

à utiliser l’appareil.

■ Dans le compartiment congélateur, ne

stockez pas de boissons, gazeuses

en particulier, en bouteilles ou en

canettes car elles éclateraient. Les

bouteilles et les canettes risqueraient

■ Ne portez jamais des produits

surgelés à la bouche immédiatement

après les avoir sorties du

compartiment congélateur.

Risque d’engelures !

■ Évitez tout contact prolongé des

mains avec les produits congelés,

la glace ou les tubes de l’évaporateur,

Risque d’engelures !

Les enfants et l’appareil

■ Ne confiez jamais l’emballage et ses

pièces constitutives aux enfants.

Ils risquent de s'étouffer avec les

cartons pliants et les feuilles

■ L’appareil n’est pas un jouet pour

■ Appareils équipés d’une serrure :

rangez la clé hors de portée des

Dispositions générales

L’appareil convient pour

■ réfrigérer et congeler des aliments,

■ préparer des glaçons.

Cet appareil est destiné à un usage

domestique dans un foyer privé,

et à l’environnement domestique.

L’appareil a été antiparasité

conformément à la directive UE 2004 /

Le circuit frigorifique a subi un contrôle

Ce produit est conforme aux dispositions

de sécurité applicables visant

les appareils électriques (EN 60335-2-

Conseil pour la mise au

* Mise au rebut de l'emballage

L’emballage protège votre appareil

contre les dommages susceptibles de

survenir en cours de transport. Tous les

matériaux qui le composent sont

compatibles avec l’environnement et

recyclables. Aidez-nous : à éliminer

l’emballage dans le respect

Pour connaître les circuits actuels de

mise au rebut, adressez-vous s.v.p.

à votre revendeur ou à l’administration

* Mise au rebut de l'ancien

Les appareils usagés ne sont pas des

déchets dénués de valeur ! Leur

élimination dans le respect de

l'environnement permet d'en récupérer

de précieuses matières premières.

Avant de mettre au rebut l'appareil qui ne

1. Débranchez sa fiche mâle.

2. Sectionnez son câble d’alimentation et

retirez-le avec la fiche mâle.

3. Pour dissuader les enfants de grimper

dans l’appareil, ne retirez pas les

clayettes et les bacs !

4. Ne permettez pas aux enfants de

jouer avec l’appareil lorsqu’il ne sert

plus. Risque d’étouffement !

Les appareils réfrigérants contiennent du

fluide réfrigérant. L’isolant contient des

gaz. Il faut que le fluide réfrigérant et les

gaz soient éliminés dans les règles de

l’art. Jusqu'à l'enlèvement de l'appareil,

veillez bien à ce que son circuit

frigorifique ne soit pas endommagé.

Après avoir déballé, vérifiez toutes les

pièces pour détecter d’éventuels dégâts

En cas de réclamation, veuillez vous

adresser au revendeur auprès duquel

vous avez acquis l’appareil ou auprès de

notre service après-vente.

La livraison comprend les pièces

suivantes : ■ Appareil indépendant■ Équipement (selon le modèle)■ Sachet avec visserie de montage■ Notice d’utilisation■ Notice de montage■ Carnet de service après-vente■ Pièce annexe de la garantie■ Informations relatives à la consommation d’énergie et aux bruits

Cet appareil est marqué selon la

directive européenne 2012/19/

UE relative aux appareils

électriques et électroniques

usagés (waste electrical and

electronic equipment - WEEE).

La directive définit le cadre pour

une reprise et une récupération

des appareils usagés applicables

dans les pays de la CE.

température ambiante

Température ambiante

L’appareil a été conçu

pour une catégorie climatique précise.

Suivant la catégorie climatique,

l’appareil est utilisable dans les

températures ambiantes suivantes.

La catégorie climatique de l’appareil

figure sur sa plaque signalétique, Fig. 2.

L’appareil est entièrement fonctionnel

à l’intérieur des limites de température

ambiante prévues dans la catégorie

climatique indiquée. Si un appareil de la

catégorie climatique SN est utilisé

à des températures ambiantes plus

basses, il est possible d’exclure que

l’appareil s’endommage jusqu'à

une température de +5 °C.

L’air entrant en contact avec la paroi

arrière de l’appareil se réchauffe. L’air

chaud doit pouvoir s’échapper sans

obstacle. S’il ne le peut pas, le groupe

frigorifique doit fonctionner plus

longtemps, ce qui augmente

la consommation de courant. Pour cette

raison, ne recouvrez ni et n’obstruez

jamais les orifices d’aération

Après l’installation de l’appareil

en position verticale, attendez

au moins une heure avant de le mettre

en service. Il peut en effet arriver,

pendant le transport, que l’huile présente

dans le compresseur se déplace vers

le circuit frigorifique.

Avant la première mise en service,

nettoyez le compartiment intérieur

de l’appareil. (Voir le chapitre

« Nettoyage de l’appareil ».)

Branchement électrique

La prise doit être proche de l’appareil et

demeurer librement accessibles même

après avoir installé ce dernier.

L’appareil est conforme à la classe

de protection I. Raccordez l’appareil au

courant alternatif 220–240 V / 50 Hz,

via une prise femelle installée

réglementairement et comportant un

fil de terre. La prise doit être protégée

par un fusible supportant un ampérage

Température ambiante

SN +10 °C à 32 °C N +16 °C à 32 °C ST +16 °C à 38 °C T +16 °C à 43 °Cfr

Sur les appareils qui fonctionneront dans

des pays non européens, il faut vérifier

que la tension et le type de courant

mentionnés sur la plaque signalétique

correspondent bien avec celle et celui

offert par votre secteur. Vous trouverez

ces indications sur la plaque

signalétique. Fig. 2

Il ne faut en aucun cas raccorder

l’appareil à des fiches électroniques

d’économie d’énergie.

Nos appareils peuvent être alimentés via

des onduleurs pilotés par le secteur ou à

pilotage sinusoïdal. Directement

raccordées au réseau public,

les installations photovoltaïques font

appel à des onduleurs pilotés par le

secteur. Dans les solutions en îlots

(p. ex. sur les bateaux ou les refuges

de montagne), ne disposant pas d’un

raccordement direct au réseau

électrique public, il faut utiliser

des onduleurs à pilotage sinusoïdal.

Veuillez déplier la dernière page,

illustrée, de la notice. La présente notice

d’utilisation vaut pour plusieurs modèles.

L’équipement des modèles peut varier.

Selon le modèle, l’appareil peut différer

du contenu des illustrations.

Éléments de commande

1-9 Éléments de commande

11 Clayette en verre dans

le compartiment réfrigérateur

14* Casier à beurre et à fromage

15* Rangement en contre-porte

16 Clayette à grandes bouteilles

17 (Petit) tiroir à surgelés

18 Clayette en verre dans

le compartiment congélateur

19 (Grand) tiroir à surgelés

20 Orifice d'écoulement de l'eau

A Compartiment réfrigérateur

B Compartiment congélateur

1 Touche Marche / Arrêt

Il sert à allumer et éteindre

l'ensemble de l'appareil.

2 Touche « Super » (compartiment

Pour allumer et éteindre

la supercongélation.

3 Touches de réglage de la

le compartiment congélateur

Ces touches servent à régler

la température du compartiment

1. Allumez l’appareil par la touche

Une alarme sonore retentit, l’affichage

de température 4 clignote et la touche

d’alarme 5 s’allume.

2. Le fait d’appuyer sur la touche

d’alarme 5 éteint l’alarme sonore.

L’appareil commence à réfrigérer.

Porte en position ouverte, l’éclairage

Le fabricant recommande

les températures suivantes :

■ Compartiment réfrigérateur : +4 °C

■ Compartiment congélateur : -18 °C Remarques concernant

le fonctionnement de l’appareil

■ Après son allumage, l’appareil peut

avoir besoin de plusieurs heures pour

atteindre les températures réglées.

Pendant cette période, ne rangez pas

de produits alimentaires dans

■ L’appareil chauffe légèrement une

partie de ses surfaces frontales pour

empêcher une condensation d’eau

dans la zone du joint de porte.

■ Si la porte du compartiment

congélateur ne se laisse pas

immédiatement rouvrir après l’avoir

fermée, attendez un moment pour

laisser à la dépression régnant dans

le compartiment le temps de se

4 Affichage de la température

régnant dans le compartiment

Les chiffres correspondent

aux températures °C réglées

dans le compartiment

Sert à désactiver l’alarme sonore

(voir le chapitre « Fonction

Elle sert à activer et désactiver

le mode Vacances (voir

le chapitre Mode Vacances).

7 Touches de réglage de la

le compartiment réfrigérateur

Ces touches servent à régler

la température du compartiment

8 Affichage de la température

régnant dans le compartiment

Les chiffres correspondent

aux températures °C réglées

dans le compartiment

9 Touche « super » compartiment

Pour allumer et éteindre la super-

Compartiment réfrigérateur

La température est réglable entre +2 °C

Appuyez sur la touche de réglage de la

température dans le compartiment

réfrigérateur 7, jusqu’à ce que la

température souhaitée soit réglée dans

le compartiment réfrigérateur.

L’appareil mémorise la valeur réglée en

dernier. La température réglée s’affiche

à l’affichage de température du

compartiment réfrigérateur 8.

Compartiment congélateur

La température est réglable entre -16 °C

Appuyez sur la touche de réglage de la

température dans le compartiment

congélateur 3 jusqu'à ce que soit réglée

la température voulue dans ce

L’appareil mémorise la valeur réglée en

dernier. La température réglée apparaît

à l’affichage de température du

compartiment congélateur 4.

En cas d’absence prolongée, vous

pouvez commuter l’appareil sur le mode

Vacances, économie en énergie lui

Le compartiment réfrigérateur commute

automatiquement sur une température

Pendant cette période, ne rangez pas

de produits alimentaires dans

le compartiment réfrigérateur.

Allumage et extinction

Appuyez sur la touche Holiday 6.

Une fois le mode Vacances activé,

la touche est allumée et l’indicateur

de température du compartiment

réfrigérateur 8 n’indique plus

Alarme relative à la porte

L’alarme relative à la porte s’active si

la porte du compartiment réfrigérateur

reste ouverte plus d’une minute.

Refermer la porte suffit pour que l’alarme

Alarme de température

L’alarme de température s’enclenche

lorsque la température est trop élevée

dans le compartiment congélateur et que

les produits surgelés risquent

Après avoir appuyé sur la touche

d’alarme 5, la température la plus élevée

qui a régné dans le compartiment

congélateur apparaît pendant cinq

secondes à l’affichage de température

du compartiment congélateur 4.

Ensuite, cette valeur s’efface. L’affichage

de température du compartiment

congélateur 4 indique, sans clignoter,

la température réglée.

A partir de ce moment-là, l’appareil

recommence à déterminer et enregistrer

la température la plus élevée.fr

L’alarme peut s’activer dans les cas

suivants, sans que cela signifie que

les produits congelés risquent

■ lors de la mise en service

■ lors du rangement de grandes

quantités de produits frais,

■ lorsque la porte du compartiment

congélateur est restée trop longtemps

Ne remettez pas à congeler des produits

alimentaires partiellement ou entièrement

décongelés. Vous pourrez les recongeler

uniquement après les avoir transformés

en plats pré-cuisinés (par cuisson

N’utilisez pas la durée de conservation

dans son intégralité.

Appuyez sur la touche « alarm » 5 pour

éteindre l’alarme sonore.

Vous trouverez les indications relatives

à la contenance utile sur la plaque

signalétique de votre appareil. Fig. 2

Utiliser l’intégralité du volume

Pour pouvoir ranger la quantité maximale

de produits congelés, vous pouvez

retirez toutes les pièces composant

l’équipement. Il devient alors possible

d’empiler les produits alimentaires au

bas du compartiment de congélation.

Pour retirer les pièces d’équipement

Tirez le bac à produit congelés à vous

jusqu’à la butée, soulevez-le à l’avant

puis extrayez-le. Fig. %

Le compartiment réfrigérateur est

l’endroit idéal où ranger les plats finis

de préparer, les pâtisseries, conserves,

le lait condensé, le fromage dur ainsi

que les fruits et légumes craignant

Consignes de rangement

Rangez les aliments si possible bien

emballés ou bien couverts. Ils garderont

ainsi arôme, couleur et fraîcheur. Ceci

empêche en outre que certains aliments

ne communiquent leur goût à d’autres

et que les pièces en plastique changent

anormalement de couleur.

Évitez que les produits alimentaires

entrent en contact avec la paroi arrière.

Cela gênerait sinon la circulation de l’air.

Les produits alimentaires

ou les emballages pourraient rester

collés, par congélation, contre la paroi

Tenez compte des différentes

le compartiment réfrigérateur

L’air circulant dans le compartiment

réfrigérateur fait que des zones

différemment froides apparaissent :

■ La zone la plus froide

se trouve dans le compartiment

intérieur, contre la paroi arrière

et dans le bac fraîcheur. Fig. !/12

Dans la zone la plus froide, rangez

les aliments délicats (par ex.

le poisson, la charcuterie, la viande).

■ Zone la moins froide

elle se trouve complètement en haut,

Rangez dans la zone la moins froide

par ex. le fromage dur et le beurre. De

la sorte, le fromage peut continuer

de développer son arôme et le beurre

Pendant la super-réfrigération,

la température dans le compartiment

réfrigérateur descend le plus bas

possible pendant env. 15 heures.

Ensuite, l’appareil commute sur

la température réglée avant que vous

n’activiez la super-réfrigération.

Activez la super-réfrigération

■ avant de ranger de grandes quantités

■ avant de réfrigérer rapidement des

Si vous avez activé la super-réfrigération,

l'appareil peut fonctionner plus

Allumage et extinction

Appuyez sur la touche super

du compartiment réfrigérateur 9.

Le voyant de la touche est allumé

si vous avez activé la super-réfrigération.

Utilisation du compartiment

■ Sert à ranger des produits surgelés.

■ Sert à confectionner des glaçons.

■ Pur congeler des produits

Veillez à ce que la porte

du compartiment congélateur soit

correctement fermée ! Si cette porte

reste ouverte, les produits surgelés

dégèleront. Le compartiment

congélateur se givre fortement.

En outre : gaspillage d’énergie dû

à une consommation élevée

Sur la plaquette signalétique, vous

trouverez des indications concernant

la capacité de congélation maximale

en 24 heures. Fig. 2

Conditions préalables à la

capacité de congélation

■ Avant de ranger des produits

alimentaires frais, allumez la

supercongélation (voir le chapitre

« Supercongélation »).

■ Retirez les pièces d’équipement.

Empilez les produits alimentaires

directement sur les clayettes et au bas

du compartiment congélateur.

■ Rangez les quantités assez

importantes de produits alimentaires

dans le compartiment le plus haut.

Ils y seront congelés à la fois très vite

■ Faites congelez les produits

alimentaires frais le plus près possible

des parois latérales.

Achats de produits surgelés

■ Leur emballage doit être intact.

■ Ne dépassez pas la date-limite

■ Il faut que la température dans

le congélateur bahut du supermarché

soit de -18 °C ou encore plus basse.

■ Utilisez de préférence un sac

isotherme pour le transport puis

rangez les produits le plus rapidement

possible dans le compartiment

Congélation des aliments

■ Pour congeler les aliments, n’utilisez

que des aliments frais et d’un aspect

■ Veillez à ce que les produits

alimentaires à congeler n’entrent pas

en contact avec des produits déjà

■ L’air ne doit pas pénétrer dans

l’emballage pour que les aliments ne

perdent pas leur goût ni ne sèchent

Rangement des produits

Insérez le bac à produits congelés

jusqu'à la butée, afin d’assurer une

circulation impeccable de l’air.

S’il faut ranger beaucoup de produits

alimentaires, vous pouvez les empiler

directement sur les clayettes en verre

et sur le fond du compartiment

1. A cette fin, extrayez tous les bacs

à produits congelés.

2. Tirez le bac à produit congelés à vous

jusqu’à la butée, soulevez-le à l’avant

puis extrayez-le. Fig. %fr

Pour congeler les aliments, n’utilisez que

des aliments frais et d’un aspect

Il faudrait blanchir les légumes avant de

les congeler, pour préserver le mieux

possible leur valeur nutritive, leur arôme

et leur teinte. Il n’est pas nécessaire de

blanchir les aubergines, poivrons,

courgettes et asperges.

Vous trouverez en librairie toute une

bibliographie sur la congélation et

Veillez à ce que les produits alimentaires

à congeler n’entrent pas en contact avec

des produits déjà congelés.

■ Se prêtent à la congélation :

Pâtisseries, poissons et fruits de mer,

viande de boucherie et gibier, volaille,

fruits, légumes, herbes culinaires,

œufs sans la coque, produits laitiers

comme le fromage, le beurre et le

fromage blanc, plats précuisinés et

restes de plats tels que les soupes,

ragouts, la viande et le poisson cuits,

les plats aux pommes de terre, les

soufflés et mets sucrés.

■ Ne se prêtent pas à la congélation :

Variétés de légumes habituellement

dégustées crues telles que la salade

ou les radis, œufs dans leur coque,

raisins, pommes, poires et pêches

entières, œufs cuits durs, yaourt, lait

caillé, crème acidulée, crème fraîche

Emballer les surgelés

L’air ne doit pas pénétrer

dans l’emballage pour que les aliments

ne perdent pas leur goût ni ne sèchent

1. Placez les aliments dans l’emballage.

2. Presser pour chasser l’air.

3. Obturez l’emballage hermétiquement.

4. Indiquez sur l’emballage le contenu

et la date de congélation.

Emballages adaptés :

Feuilles en plastique, feuilles

en polyéthylène, feuilles d'aluminium,

boîtes de congélation.

Vous trouverez ces produits dans le

commerce spécialisé.

Emballages inadaptés :

Le papier d'emballage, le papier

sulfurisé, les feuilles de cellophane,

les sacs poubelles et les sacs

en plastique ayant déjà servi.

Moyens d’obturation adaptés :

Caoutchoucs, clips en plastique, ficelles,

rubans adhésifs résistants au froid,

Vous pouvez obturer les sachets et les

feuilles en polyéthylène au moyen d'une

Durée de conservation des

La durée de conservation dépend

de la nature des produits alimentaires.

Si la température a été réglée sur

■ Poisson, charcuterie, plats pré-

cuisinés, pâtisseries :

■ Fromage, volaille, viande :

■ Fruits et légumes :

Il faudrait congeler les produits

alimentaires à cœur le plus rapidement

possible afin de préserver leurs

vitamines, leur valeur nutritive, leur

aspect et leur goût.

Pour empêcher une hausse indésirable

de la température, allumez la

supercongélation quelques heures avant

de ranger des produits alimentaires frais.

4 à 6 heures suffisent généralement.

L’appareil fonctionne désormais

en permanence. Le compartiment

congélateur atteint une température très

S’il faut utiliser la capacité de

congélation maximale, il faut enclencher

la supercongélation 24 heures avant de

ranger des produits frais.

Si vous ne voulez congeler que

de petites quantités d’aliments (jusqu’à

2 kg), vous n’avez pas besoin

d’enclencher la supercongélation.

Si vous avez activé la supercongélation,

l’appareil peut fonctionner plus

Allumage et extinction

Appuyez sur la touche « super » 2.

de la supercongélation, le voyant

de la touche s’allume.

La supercongélation se désactive

automatiquement au bout de 2½ jours.

Selon la nature et l’utilisation des

produits surgelés, vous pouvez choisir

entre plusieurs possibilités :

■ à la température ambiante,

■ dans le réfrigérateur,

■ dans le four électrique, avec / sans

ventilateur à air chaud,

■ dans le micro-ondes.

Ne remettez pas à congeler des produits

alimentaires partiellement ou entièrement

décongelés. Vous pourrez les recongeler

uniquement après les avoir transformés

en plats pré-cuisinés (par cuisson

Dans ce cas, consommez-les nettement

avant la date limite de conservation.fr

Dans le volume intérieur, vous pouvez

faire varier la configuration des clayettes

suivant besoins : Pour ce faire, tirez

la clayette, soulevez-la à l’avant

Support réglable « EasyLift »

La clayette se règle en hauteur sans qu’il

Appuyez simultanément sur les boutons

latéraux du support pour pouvoir

le déplacer vers le bas. Vous pouvez

le déplacer vers le haut sans devoir

appuyer sur les boutons.

Les températures régnant dans le bac

fraîcheur sont plus basses que dans

le compartiment réfrigérateur. Des

températures inférieures à 0 °C peuvent

également se manifester.

Idéal pour ranger le poisson, la viande

et la charcuterie. Ne convient pas pour

les salades, les légumes et les produits

alimentaires qui craignent le froid.

Bac à légumes avec régulateur

Pour créer un climat de stockage

optimal pour les légumes et les fruits,

vous pouvez, en fonction de la quantité

rangée, régler l’humidité de l’air qui

règnera dans le bac à légumes:

■ petites quantités des fruits et légumes

– humidité de l’air élevée

■ grandes quantités des fruits

et légumes – humidité de l’air réduite

■ Il est recommandé de ranger les fruits

(par exemple ananas, bananes,

papayes, agrumes) et légumes (par

exemple les aubergines, concombres,

courgettes, poivrons, tomates et

pommes de terre) qui craignent

le froid hors du réfrigérateur à des

températures entre +8 °C à +12 °C

pour en préserver la qualité

■ Suivant la quantité et la nature des

produits stockés, de l’eau peu se

condenser dans le bac à légumes.

Retirez l’eau condensée avec un

essuie-tout sec et ajustez l'humidité de

l’air dans le bac à légumes via

le régulateur d’humidité.

Insert pour tiroir à légumes

Vous pouvez sortir l’insert.fr

Si nécessaire, il est possible de faire

basculer la clayette vers le bas : Tirez la

clayette en avant, abaissez-la et poussez-

Elle convient pour stocker des produits

alimentaires et des bouteilles.

empêche ces dernières de se renverser

lorsque vous ouvrez et refermez la porte.

Bac à produits congelés

Pour ranger des produits congelés

volumineux, par ex. dindes, canards et

Il n’est pas possible de retirer la cloison

séparatrice (si présente).

Accumulateurs de froid

Lors d’une coupure de courant ou en

cas de panne, les accumulateurs

de froid retardent le réchauffement des

produits surgelés stockés dans

l’appareil. Pour parvenir à la durée

maximale de stockage, placez

l’accumulateur de froid sur les produits

alimentaires situés dans le compartiment

1. Remplissez le bac à glaçons aux ¾

d’eau potable puis rangez-le dans

le compartiment congélateur.

2. Si le bac est resté collé dans

le compartiment congélateur, n’utilisez

qu’un instrument émoussé pour

le décoller (un manche de cuiller par

3. Pour enlever les glaçons du bac,

passez-le brièvement sous l’eau

du robinet ou déformez légèrement

Le contrôle de température « OK »

permet de signaler les températures

inférieures à +4 °C. Si l’autocollant

n’affiche pas « OK », abaissez

la température par palier.

A la mise en service de l’appareil, ce

dernier peut mettre jusqu’à 12 heures

avant d’atteindre la température correcte.

Coupure de l'appareil

Appuyez sur la touche Marche / Arrêt 1.

L'indicateur de température s’éteint.

Le groupe frigorifique s'éteint.

Remisage de l'appareil

Si l'appareil doit rester longtemps sans

1. Éteignez l'appareil.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

3. Nettoyez l'appareil.

4. Laissez la porte de l'appareil ouverte.

Compartiment réfrigérateur

La décongélation a lieu

L’eau de dégivrage s’écoule par les

rigoles à cet effet et le trou d’écoulement

pour gagner la zone d’évaporation

Compartiment congélateur

Le compartiment congélateur ne

décongèle pas automatiquement vu que

les produits surgelés doivent le rester.

Une couche de givre dans le

compartiment congélateur réduit

la transmission de froid aux produits

surgelés et accroît la consommation

de courant. Enlevez régulièrement cette

Ne raclez jamais la couche de givre avec

un couteau ou un objet pointu. Vous

risqueriez d’endommager les tubulures

dans lesquelles circule le produit

réfrigérant. Le fluide réfrigérant en train

de jaillir risque de s’enflammer ou

de provoquer des lésions oculaires.

Enclenchez la supercongélation env. 4

heures avant de procéder au dégivrage

pour que les aliments atteignent une

température très basse et puissent rester

ainsi un certain temps à la température

ambiante sans décongeler.

1. Pour dégivrer l’appareil, éteignez-le.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

3. Rangez les tiroirs remplis de produits

surgelés dans un endroit frais. Posez

les accumulateurs de froid (si fournis

avec l’appareil) sur ces produits.

4. Ouvrez l’orifice d’écoulement de l’eau

de dégivrage. Fig. .fr

5. Pour récupérer l’eau de dégivrage,

vous pouvez utiliser le support pour

grandes bouteilles. Pour ce faire,

retirez le support pour grandes

bouteilles (voir le chapitre Nettoyer

l’appareil) et placez-le sous l’orifice

ouvert d’écoulement de l’eau

6. Pour accélérer le dégivrage, posez

dans l’appareil, sur deux dessous

de plat, deux casseroles remplies

7. Après le dégivrage, videz l’eau

de dégivrage récupérée. A l’aide

d’une éponge, essuyez l’eau

de dégivrage restée au bas du

compartiment de congélateur.

8. Refermez l’orifice d’écoulement

de l’eau de dégivrage.

9. Remettez le support pour grandes

bouteilles en place dans la porte.

10.Après le dégivrage, rebranchez

l’appareil et allumez-le.

Nettoyage de l’appareil

■ N’utilisez aucun produit de nettoyage

ni aucun solvant contenant du sable,

du chlorure ou de l’acide.

■ N’utilisez jamais d’éponges abrasives

ou susceptibles de rayer.

Des zones corrodées pourraient

apparaître sur les surfaces

■ Ne nettoyez jamais les clayettes et les

bacs au lave-vaisselle.

Ces pièces pourraient se déformer !

1. Éteignez l’appareil avant de le

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

3. Sortez les produits congelés

et rangez-les dans un endroit frais.

Posez les accumulateurs de froid (si

fournis avec l’appareil) sur ces

4. Ne nettoyez l’appareil qu’avec

un chiffon doux, de l’eau tiède

et du produit à vaisselle présentant

un pH neutre. L’eau de nettoyage ne

doit pas pénétrer dans l’éclairage.

5. N’essuyez le joint de porte qu’avec

un chiffon et de l’eau propre ; ensuite,

6. Après le nettoyage : rebranchez

la fiche mâle de l’appareil puis

7. Rangez à nouveau les produits

surgelés dans les tiroirs.

Pour nettoyer, il est possible de retirer

toutes les pièces variables de l’appareil.

Retirer les clayettes en verre

Soulevez les clayettes en verre, tirez-les

en avant, abaissez-les puis sortez-les en

les faisant pivoter sur le côté.fr

Bandeau d’écoulement de l’eau

Pour nettoyer la rigole d’écoulement

de l’eau de dégivrage, il faut détacher

la clayette en verre, située au dessus du

bac à légumes, Fig. !/13, du bandeau

situé sur l’orifice d’écoulement de l’eau

Retirez la clayette en verre, soulevez

le bandeau et retirez-le. Fig. /

Avec un bâtonnet ouaté, nettoyez

régulièrement la rigole et le trou

d’écoulement de l’eau de dégivrage afin

que cette eau puisse s’évacuer.

Tirez le bac à vous jusqu’à la butée,

soulevez-le à l’avant puis extrayez-le.

Pour le nettoyage, il est possible

de détacher le bandeau du bac

Poussez les boutons latéraux l’un après

l’autre et soulevez ce faisant le bandeau

Sortir les supports en contre-porte

Soulevez les supports et retirez-les.

Si des odeurs désagréables se

1. Éteignez l’appareil par la touche

Marche / Arrêt. Fig. "/1

2. Sortez tous les produits alimentaires

3. Nettoyez l'intérieur de l'appareil (voir le

chapitre « Nettoyage de l’appareil »).

4. Nettoyez tous les emballages.

5. Pour empêcher l’apparition d’odeurs,

mettez sous emballage hermétique

les produits alimentaires qui dégagent

6. Remettez l’appareil en marche.

7. Rangez les produits alimentaires.

8. Au bout de 24 heures, vérifiez si

de nouveau des odeurs sont

Votre appareil est équipé d’un

ne demandant pas d’entretien.

Les réparations de cet éclairage sont

exclusivement réservées au service

après-vente ou à des spécialistes

■ Placez l’appareil dans un local sec

et aérable. Veillez à ce que l’appareil

ne soit pas directement exposé aux

rayons solaires et qu’il ne se trouve

pas à proximité d’une source

de chaleur (par ex. radiateur,

Utilisez le cas échéant une plaque

■ Attendez que les plats chauds aient

refroidi avant de les ranger dans

le compartiment congélateur.

■ Déposez le produit congelé dans le

compartiment réfrigérateur et profitez

de son froid pour refroidir les produits

■ Faites dégeler régulièrement

la couche de givre présente dans

la compartiment congélateur.

Une couche de givre gêne

la communication du froid aux

produits et accroît la consommation

■ N’ouvrez la porte de l’appareil que

le plus brièvement possible.

■ De temps en temps, nettoyez le dos

de l’appareil, ceci pour éviter une

hausse de la consommation

Montez les écarteurs muraux pour

parvenir à la quantité mentionnée

d’énergie absorbée par l’appareil (voir

la notice de montage). Un écart moins

élevé par rapport au mur ne restreint

pas le fonctionnement de l’appareil.

Dans ce cas, l’énergie absorbée peut

augmenter légèrement. Il ne faut pas

dépasser un écart de 75 mm.

■ L'agencement des pièces

d'équipement n'influe pas sur l'énergie

absorbée par l'appareil.

Bruits parfaitement normaux

Les moteurs tournent (par ex. groupes

frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans

Le moteur, les interrupteurs ou les

électrovannes s’allument / s’éteignent.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

Veuillez mettre l’appareil

d’aplomb à l’aide d’un niveau à bulle.

Ajustez ensuite l'horizontalité par les

pieds à vis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles

ou d'appareils voisins.

Les bacs ou surfaces de rangement

vacillent ou se coincent

Vérifiez les pièces amovibles puis

remettez-les en place correctement.

ou récipients se touchent

Eloignez légèrement les bouteilles

ou récipients les uns des autres.fr

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV) :

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide

des instructions qui suivent.

Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous

sera facturé même pendant la période de garantie.

Dérangement Cause possible Remède

La température dévie

fortement par rapport

Dans certains cas, il suffira d'éteindre

l'appareil pendant 5 minutes.

Si la température est trop élevée,

vérifiez au bout de seulement quelques heures

si un rapprochement de la température a eu

Si la température est trop basse,

vérifiez à nouveau la température

Aucun voyant ne s'allume. Coupure de courant ;

disjoncteur disjoncté ; fiche

mâle pas complètement

branchée dans la prise.

Branchez la fiche mâle dans la prise

de courant. Vérifiez s'il y a du courant, vérifiez

les fusibles / disjoncteurs.

La mention « E.. » apparaît

à l’affichage de température.

L’électronique a détecté un

Appelez le service après-vente.

L’alarme sonore retentit,

la touche « alarm » est

La température est trop

élevée dans le compartiment

Les produits surgelés

risquent de s’abîmer !

Pour désactiver l’alarme sonore, appuyez sur

la touche « alarm » 5.

L’appareil est ouvert. Fermez l’appareil.

Orifices d’entrée et de sortie

Veillez à ce que l’air puisse entrer et sortir

Vous avez mis d’un coup trop

de produits à congeler.

Ne dépassez pas la capacité de congélation

Après avoir supprimé ce dérangement,

la touche « alarm » 5 s’éteint au bout d’un

Dérangement Cause possible Remède

L’affichage de température

congélateur clignote,

L’alarme sonore retentit.

La touche d’alarme est

La température est trop

élevée dans le compartiment

Les produits surgelés

risquent de s’abîmer !

Pour désactiver l’alarme sonore, appuyez sur

la touche d’alarme, Fig. "/5.

L’appareil est ouvert. Fermez l’appareil.

Orifices d’entrée et de sortie

Veillez à ce que l’air puisse entrer et sortir

Vous avez mis d’un coup trop

de produits à congeler.

Ne dépassez pas la capacité de congélation

Une fois le dérangement supprimé, le voyant

d’alarme s’éteint au bout d’un certain temps.

L’indicateur de température

congélateur clignote,

En raison d’un dérangement,

la température a trop monté

à un certain moment dans

Après avoir appuyé sur la touche d’alarme 5,

le clignotement de l’indicateur de température

La température la plus élevée qui a régné dans

le compartiment congélateur s’affiche pendant

L’appareil ne réfrigère pas,

l’affichage de température

et l’éclairage intérieur sont

L’appareil se trouve sur

Appuyez sur la touche d’alarme, Fig. "/5,

pendant 10 secondes, jusqu’à ce qu’une

tonalité de confirmation se fasse entendre.

Vérifiez au bout d’un certain temps si l’appareil

Votre appareil est équipé d’un

programme automatique

d’autodiagnostic qui vous affiche les

sources de défauts ; seul le service

après-vente est en mesure de les

Lancer l’autodiagnostic

1. Éteignez l’appareil et attendez

2. Enclenchez l’appareil.

3. Appuyez sur la touche « alarm »,

Fig "/5, pour éteindre l’alarme

En l'absence d'alarme sonore, cette

4. Au cours des 10 premières secondes

consécutives à l'allumage de

l'appareil, appuyez sur la touche

« super » (Fig. "/2) pendant 3 à 5

secondes jusqu'à ce qu'un signal

sonore se fasse entendre.

Le programme d’auto-test démarre.

Pendant l’autodiagnostic, un signal

sonore long retentit.

Une fois l’autodiagnostic terminé et si un

signal sonore retentit deux fois, cela

signifie que votre appareil fonctionne

Si la touche « super » clignote pendant

10 secondes et si 5 signaux sonores

retentissent, il y a présence d’un défaut.

Veuillez prévenir le service après-vente.

Terminer l’autodiagnostic

Une fois le programme exécuté,

l’appareil revient sur le service normal.

Pour connaître le service après-vente

situé le plus près de chez vous,

consultez l'annuaire téléphonique

ou le répertoire des services après-vente

(SAV). Veuillez indiquer au SAV

le numéro de série (E-Nr.) de l'appareil

et son numéro de fabrication (FD).

Vous trouverez ces indications

sur la plaque signalétique Fig. 2

Aidez-nous à éviter des déplacements

inutiles : indiquez les numéros de série

et de fabrication. Vous économiserez

ainsi des suppléments de frais inutiles.

Commande de réparation

Vous trouverez les données de contact

pour tous les pays dans l’annuaire ci-

joint du service après-vente.

Le aperture di afflusso

crème fraîche en mayonaise.
