BRUKSANVISNING S3248 ZIBRO

Kontroller følgende ting, for anlagget tilsluttes:

A+B = Aktivt kulfilter og 3MTM HAF filter

På vegne av produsenten gir vi 2 Års garanti mot material- ogproduksjonsceil og 4 Års garanti på kompressorer. Gled deg over ditt nye klimaanlegg.

Med vennlig hilsen,

PVG Holding b.v.

Kundeservice

1. LES BRUKSANVISNINGEN FØRST.
2. TA KONTAKT MED FORHANDLEREN HVIS DU LURER PÅ NOE.

INNHOld

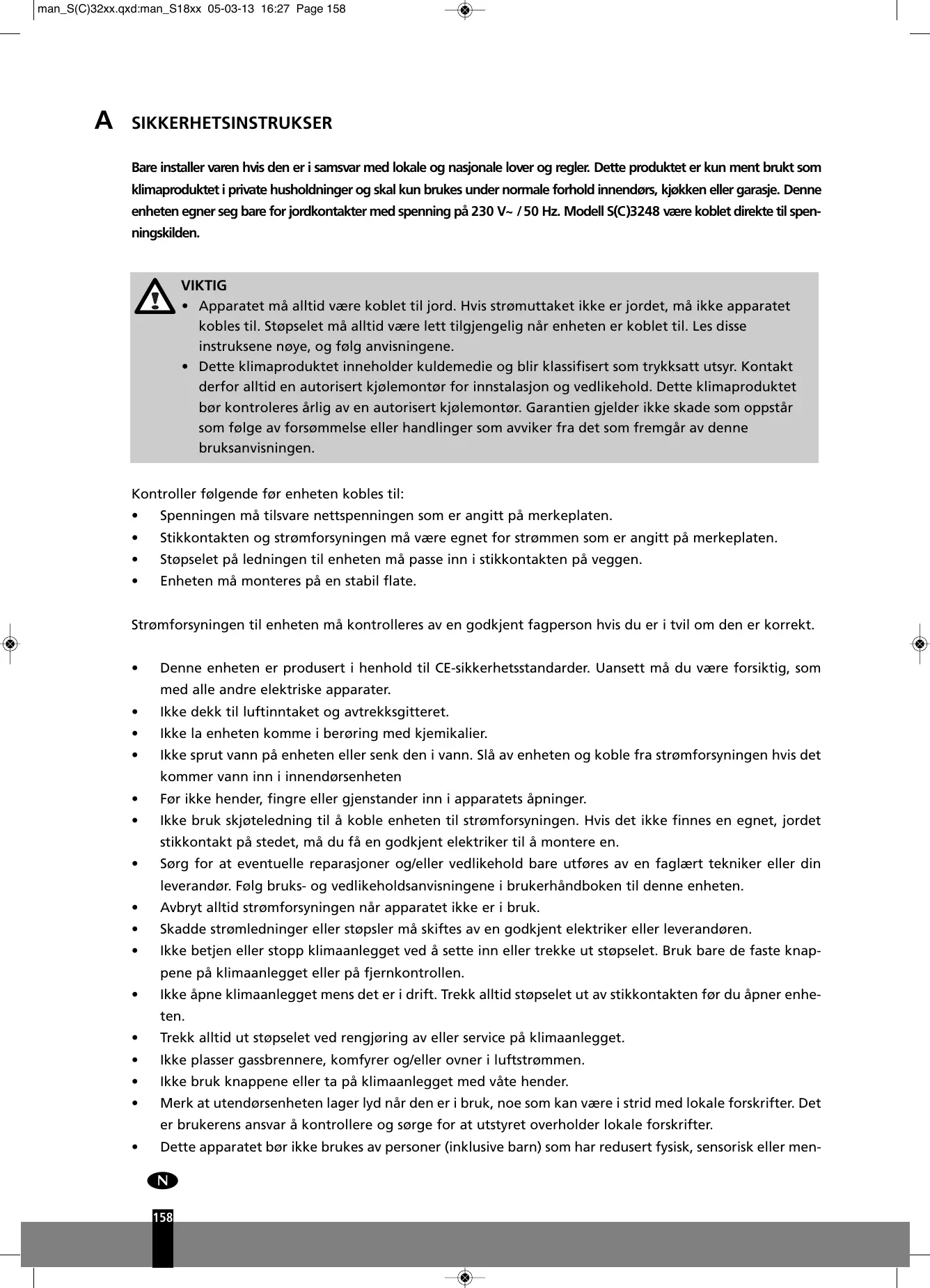

A SIKKERHETSINSTRUKSER
B. NAVN PÄ DELENE
C. DRIFTSTEMPERATUR
D. MANUELL BETJENING
E. BETJENING MED FJERNKONTROLL
F. OPTIMAL DRIFT
G. SLIK REGULERER DU RETNINGEN PÅ LUFTSTRÖMMEN
H. SLIK FUNGERER KLIMAANLEGGET
I. VEDLIKEHOLD
J. DRIFTSTIPS
K. FEILSØKINGSTIPS
L. GARANTIVILKÄR
M. TEKNISKE DATA

LES DENNE BRUKSANVISNINGEN

Her finner du mange nyttige tips om hvordan du bruker og vedlikeholder klimaanlegget riktig. I kapittelet Feilsøkingstips finner du svar på mange typiske spørsmål. Hvis du leser gjennom kapittel K "Feilsøkingstips" Forst, er det ikke sikkert du trenger Å tilkalle service.

Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som klimaproductet i private husholdninger og skal kun brukes under normale forhold innendørs, kjokken eller garasje. Denne enheten egner seg bare for jordkontakter med spenning på 230 V~ / 50 Hz. Modell S(C)3248 ære koblet direkte til spenningskilden.

VIKTIG

• Apparatet må alltid vare koblet til jord. Hvis strømuttaket ikke er jordet, må ikke apparatet kobles til. Støpselet må alltid varelett tilgengelig nár,enheten er koblet til. Les disse instruksene nøye, og følg anvisingene.
• Dette klimaproduktet inneholder kuldemedie og blir klassifisert som trykksatt utsyr. Kontakt derfor alltid en autorisert kjolemontør for innstalasjon og vedlikehold. Dette klimaproduktet bør kontroleres Årlig av en autorisert kjolemontør. Garantien gjelder ikke skade som oppstår som følge av forsommelse eller handleringer som avviker fra det som fremgår av denne bruksanvisningen.

Kontroller følgende forenheten kobles til:

• Spenningen må tilsvare nettspenningen som er angitt på merkeplaten.
  Stikkontakten og strømforsyningen må vår egnet for strømmen som er angitt på merkeplaten.
• Stöpselet på ledningen til,enheten må passerinn i stikkontakten på veggen.
• Enheten må monteres på en stabil flate.

Strømforsyningen til encheten på kontrolleres av en godkjent fagperson hvis du er i tvil om den er korrekt.

• Denne encheten er produsert i henhold til CE-sikkerhetsstandarder. Uansett må du være forsiktig, som med alle andre elektriske apparater.
• Ikke dekk til luftinntaket og avtrekksgitteret.
• Ikke la enchetenkommen beroring med kjemikalier.
• Ikke sprut vann på encheten eller senk den i vann. Slå av encheten og koble fra strømforsyningen,hvis detkommen vann inn iinnendørsenheten
  För ici hender, fingre eller gjenstander inn i apparatets Åpninger.
• Ikke bruk skjøteledning til Å koble encheten til stromforsyningen. Hvis det ikke finnes en egnet, jordet stikkontakt på stedet, må du få en godkjent elektriker til Å montere en.
• Sørg for at eventuelle reparasjoner og/eller vedlikehold bare utfores av en faglært tekniker eller din leverandør. FølgBruks- og vedlikeholdsanvisingene i brukerhandboken til这部分 enheten.
• Avbryt alltid strømforsyningen nær apparatet ikke er iBruk.
  Skadde stromledninger erer stopser ma skiftes av en godkjent elektriker erer leverandoren.
• Ikke betjen aller stopp klimaanlegget ved Å sette inn erler trekke ut stødselet. Bruk bare de faste knappene på klimaanlegget aller på fjernkontrollen.
• Ikke Åpne klimaanlegget mens det er i drift. Trekk alltid stopselet ut av stikkontakten for du Åpner enheden.
• Trekk alltid ut stopselet ved rengjøring av eller service på klimaanlegget.
• Ikke plasser gassbrennere, komfyrer og/eller owner i luftströmmen.
• Ikke bruk knappene eller ta på klimaanlegget med våte hender.
• Merk at utendørsenheten lager lydningar er i bruk, noe som kan vare i strid med lokale forskrifter. Det erBrukerens ansvar a kontrollere og sorge for at utstyret overholder lokale forskrifter.
• Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller men

tal funksjonsevne, aller som er uten erfaring med uller kunnskap om apparatet, hvis de ikke har fätt til-syn uller veiledning iBruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

Barn må overvåkes forå sikre at de ikke bruker apparatet som leketøy.
- Ikke stårettforanluftstrømmen.
- Ikke drikk avlopsvannet fra klimaanlegget.
- Ikke gjør noen forandringer på produit. Ikke fjern isoleringsmaterialiet.

MERKNAD!

• Aldri bruk encheten med skadet strømledning, kontakt, kabinett eller betjeningspanel.
• Følges ikke instruksene, kan apparatets garanti bli ugyldig.

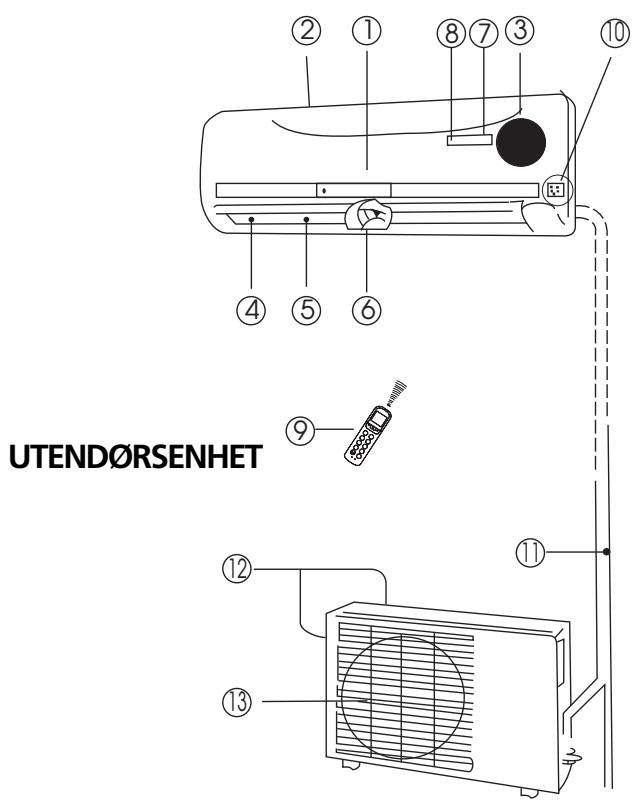

B NAVN PÄ DELENE

INNENDØRSENHET

Innendørsenhet

① Frontpanel
② Luftinntak
③ Luftfilter (bak frontpanelet)
④ Luftavlop
⑤ Horisontal luftrist
(6) Vertikalt luftspjeld
⑦ Visningspanel
⑧ Signalmottaker fra fjernkontroll
Fjernkontroll (du finner flere opplysninger om fjernkontrollen og hvordan den brukes i kapittel E)
10 Manuell betjeningsknapp (auto/cool)

Utendørsenhet

Kjøle-, varme- og / ell er avfuktingsfunksjonene er mest effektive ved følgende inne- og utetemperatur:

Temperatur Funksjon	Kjølefunksjon	Varmefunksjon	Avfuktingsfunksjon
Romtemperatur	17°C - 32°C	10°C - 30°C	17°C - 32°C
Utetemperatur	0°C - 50°C	-15°C - 30°C	0°C - 50°C

OBS!

• Hvis klimaanlegget brukes utenfor ovennevnte verdiområde, kan visse sikkerhetsfunksjoner blikoblet inn og medføre at encheten fungerer unnormalt.
• Mindre enn 80 % relativ fuktighet i rommet. Hvis klimaanlegget brukesᾶr den relative fuktigheten i rommet overstiger 80 % , kan det dannes kondens på overflaten av anlegget. Still det vertikale luftspjeldet i maksimal vinkel (vertikalt i forhold til gulvet) og still viften på HIGH (høy hastighet).
• For ø oppnø maksimal effekt av klimaanlegget, mata du alltid lukke dører og vinduer nær anlegget brukes til kjøling eller oppvarming.

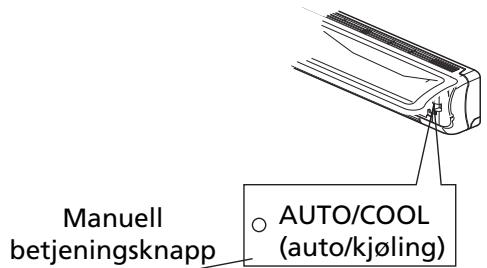

D MANUELL BETJENING

Klimaanlegget kan[bäde betjenes manuelt fra delve anlegget og ved hjelp av fjernkontrollen. Se kapittel E "Drift med fjernkontroll"[nar anlegget skal betjenes med fjernkontrollen. När klimaanlegget betjenes uten fjernkontrollen, fungerer det bare i AUTO-funksjon. Følg disse anvisingene ved betjening uten fjernkontrollen:

1. Åpne og løft frontpanelet til det læses i stilling med et klikk.
2. Du aktiverer AUTO-funksjonden ved a trykke en gang pa den manuelle betjeningsknappen 10.
3. Lukk panelet bestemt i den opprinnelige lukkede stillingen.

OBS!

• Når du trykker på den manuelle betjeningskappen, skifter anlegget mellom følgende driftsfunksjoner, sik: AUTO, COOL (kjøling), OFF (av).
• Trykk to ganger på knappen innen 5 sekunder og du aktiverer tvungen COOL-funksjon. Denne funksjonen brukes bare til testing.
• Trykker du tre ganger på knappen, stopper klimaanlegget og slås av.
• Hvis du vil tilbake til betjening med fjernkontroll, bruker du fjernkontrollen direkte.

MERK!

• Rett fjernkontrollen mot mottakeren på innendørsenheten og pass på at det ikke er noen hindringer mellom fjernkontrollen og mottakeren. Ellers fanges ikke signalet fra fjernkontrollen opp av mottakeren, og klimaanlegget fungerer ikke som detNAL.
• Fjernkontrollen fungerer på en avstand av maksimalt 6-7 meter.

MERK!

① On/off-knapp (på/av): Trykk på这部分 knappen for Å starte,enheten. Trykk på knappen igjen for Å stoppe,enheten.
② Mode-knapp (funksjon): Hver gang du trykker på knappen, velges en funksjon i++, autorekkefolgen: AUTO COOL DRY HEAT og bare FAN, som angitt i figuren:

③ +-knapp: Trykk pa knappen for a oke innetemperaturen til 30^
④ --knapp: Trykk pa knappen for a senke innetemperaturen til 17^.
⑤ Fan-knapp (vifte): Denne knappen brukes til ä velge viftehastighet. Hver gang du trykker på knappen, velges en viftehastighet i dette rekkefolgen: AUTO, LOW (lav), MED (middels), HIGH (høy) og deretter tilbake til AUTO. Når du velger funksjonene AUTO eller DRY (avfukting), reguleres viftehastigheten automatisk og du kan ikke stille den inn selv.
⑥ SLEEP-knapp (okonomi): Trykk pådeen knappen for Å gå inn i energisparemodus. Trykk på knappen igjen for Å avbryte. Denne funksjonen kan bare brukes ved modiene COOL (avkjøling), HEAT (oppvarming) og AUTO (automatisch) og gjør at den mest behagelige temperaturen opprettholdes.

MERKNAD: Mens encheten er i SLEEP-modus avbrytes dette modusen dersom du trykker på en annen knapp.

⑦ Swing-knapp (drei): Trykk på SWING-knappen for Å aktivere dreiefunksjonen. Trykk på knappen igjen for Å deaktivere funksjonen.

Air direction-knapp (retning på luftstrøm): Trykk på这部分 knappen for Å endre vinkelen på spjeldet. Vinkelen endrer seg 6^ for haver gang du trykker på这部分 knappen. Hvis spjeldet stilles i en vinkel som kan påvirke klimaanleggets kjole- og varmeeffekt, endres vinkelen automatisk. Det vises ingen symbol i visningsområdetningar du trykker på这部分 knappen.
⑨ Timer on-knapp (timer klimaanlegg på): Trykk på这部分 knappen for Å starte timerfunksjonden forningar anlegget skal slås på. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutes. När inn-stillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutes. Hvis du vil avbryte timer-innstillingen, fortsett Å trykke på knappen til displayet viser 0.0
⑩ Timer off-knapp timer, klimaanlegg av: Trykk på这部分 knappen for Å starte timerfunksjonden forningar alget skal slås av. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutes. Når innstillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutes. Hvis du vil avbryte timer-innstillingen, fortsett Å trykke på knappen til displayet viser 0.0
(1) RESET-knapp: När du trykker på den nedsenkede RESET-knappen, avbrytes alle gjeldende innstillinger, og kontrollen gär tilbake til de opprinnelige innstillingene.
Knapp for forebygging av frost/TURBO-knapp: Trykker du pa donne knappen i kjolemodus, gär klimaanlegget over i kraftig kjølefunksjon. Trykk pa nytt for Å avbryte TURBO-funksjonen. Når du trykker pa donne knappen (> 2 sekunder), gär encheten i frostforebyggingsmodus. Enheten tilidesetter da innstillingen av innetemperatur, og stiller den til ca. 8^ . Pa den maten unngår du frost i huset under kuldeperioder, med lavest mulig energiforbruik. Når du har valgt这部分 modusen, viser displayet pa innendørsenheten "FP". Denne knappen kan bare brukes i oppvarmingsmodus. Hvis du vil avslutte frostfoorebyggingsmodus: trykker pa knappen en gang til.
⑬ LOCK-knapp (lås): Når du trykker på den nedsenkede LOCK-knappen, låses alle gjeldende innstillinger, og fjernkontrollen godtar ikke bruk av andre knapper enn LOCK-knappen. Trykk på knappen igjen for Å avbryte låsemodusen.
④ LED DISPLAY-knapp: Trykk på这部分 knappen for Å tomme displayet på klimaanlegget. Trykk på den igjen for Å aktivere det (gjelder ikke encheter som ikke har这部分 funksjonen).
⑤ Minneknapp: Brukes til a gjenopprette fabrikinnstillingene erler for a hente en innstilling som er lagret i minnet.

• Hvis brukeren ennå ikke har programmert fjernkontrollen, benyttes fabrikinnstillingen "auto"-modus med 24^ og viftehastighet "auto". Når du trykker på minneknappen, endrer,enheten innstilling til "auto"-modus med 24^ og viftehastighet "auto"
• Når brukeren har endret innstilling slick han eller hun ønsker (for eksempel oppvarming, lav viftehastighet og 25^ ), kan这部分 innstillingen lagres i fjernkontrollens minne ved Å holde minneknappen innate i minst 2 sekunder.
• Når innendørsenheten står på en vilkårlig innstilling og du holder minneknappeninne kortere enn 2 sekunder, går innendørsenheten til den innstillingen som er programmert i fjernkontrollens minne.

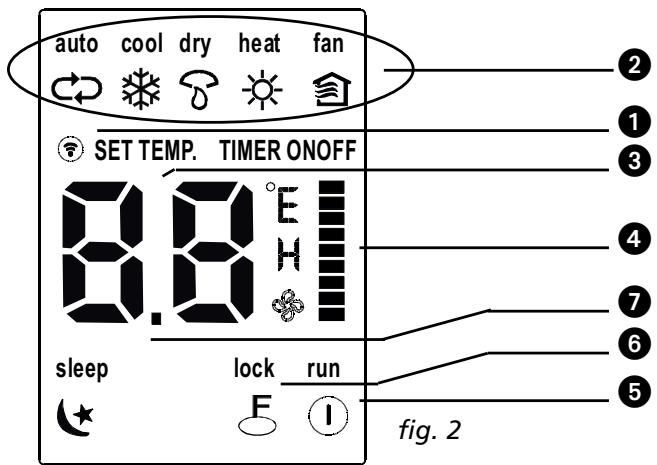

Navn og funksjoner for indikatorene på fjernkontrollen

Visningspanel

① OVERFØRING-indikator: Denne indikatoren lyser nær fjernkontrollen sender signaler til innendørsenheiten.
② DRIFTSMODUS-indikator: När MODE-knappen (modus) trykkes inn, vises gjeldende driftsmodus – modiene AUTO COOL DRY HEAT FAN (bare vifte).
③ TEMPERATURE/TIDSUR DISPLAY-indicator: Dette området viser innstilt temperatur (17^ 30^) og AV/PÅ-innstillingene for tidsuret hvis apparatet er i tidsurmodus. Hvis apparatet er i viftemodus, vises ikke noe. Displayet viser innstillingene for tidsuret. Hvis kun starttid for drift er innstilt, viser den TIMER ON (tidsur på). Hvis kun sluttid for drift er innstilt, viser den TIMER OFF (tidsur av). Hvis begge funksjonene er innstilt, viser den TIMER ON-OFF (tidsur på-av) som indikerer at du har valgt Å angi både starttid og sluttid.
④ VIFTEHASTIGHT-indicator: Trykk på FAN SPEED-Knappen (viftehastighet) for Å velge ønsket viftehastighetsinnstilling (automatisch - lav - middles - høy ). Alle valg unntatt automatisk viftehastighet vises på LCD-skjernen. Viftehastigheten er AUTO när driftsmodus er enten AUTO eller DRY.
⑤ AV/PÅ-indikator: Dette symbolet vises.nr enheden er slätt på ved hjelp av fjernkontrollen, og forsvinner(nr)enheten slås av.
⑥ LÁS-indikator: LOCK display (lås display) vises nár du trykker på LOCK-knappen. Trykk på LOCK-knappen for à:temme displayet.
⑦ Sleep: Vises nár encheten stár i standby-modus. Trykk på SLEEP-knappen igjen for Å fjerne.

MERK!

Alle elementene vises i fig. 2 for oversiktens skyld. Men narr klimaanlegget er i drift, vises bare funksjonselementene som er aktive, på visningspanelet.

Slik bruker du fjernkontrollen

Sette inn/skifte batterier

Bruk to alkaliske (tørre) batterier (AAA/LR03).

Ikke bruk oppladbare batterier.

1. Fjern batteridekselet bak på fjernkontrollen ved Å trekke det i pilens retning.
2. Sett inn nye batterier og pass på at polene (+) og (-) peker riktig vei.
3. Sett på dekselet igjen ved Å skyve det tilbake på plass.

MERK!

• Når batteriene tas ut, sletter fjernkontrollen alle innstillinger som er programmert. Når du har satt inn nye batterier, på fjernkontrollen programmeres på nytt.
• Ved skifte av batterier ma du ikke bruke gamle batterier eller batterier av en annen type. Det kan medfrole feil på fjernkontrollen.
• Ta ut batteriene hvis du ikke bruker fjernkontrollen på flere uker. Ellers kan batterienelekke og skade fjernkontrollen.
  Gjennomsnittlig levetid for batteriene er ca. 6 maneder ved normal bruk.
• Skift batteriene'nar innendorsenheten ikke avgir et pipesignal som svar eller hijis overføringsindikatoren ikke lyser.
• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

AUTOMATISK drift

När klimaanlegget er klart til bruk, (kontroller om encheten er koblet til strømforsyningen og om strømmen er på) slår du på strømmen. Driftsindikatoren på visningspanelet til innendørsenheten begynner Å blinke.

1. Bruk Mode-knappen og velg AUTO.
2. Trykk pà + - eller - - knappen for Å stille inn ønsket romtemperatur.
3. Trykk på On/Off-knappen for Å starte klimaanlegget. Driftsindikatoren på visningspanelet til innendørsenheten lyser. Driftsfunksjonen er AUTO. Viftehastigheten reguleres automatisk.
4. Trykk på On/Off-knappen igjen for Å stoppe,enheten.

MERK!

• I AUTO-funksjon kan klimaanlegget logisk velge funksjonene COOL (kjøling), FAN (vifte), HEAT (oppvarming) og DRY (avfukting) ved at det registrarer forskjellen mellom den faktiske romtemperaturen og temperaturen som er stilt inn på fjernkontrollen.
• Hvis AUTO-funksjonen ikke foles behagelig, kan du velge ønsket funksjon manuelt.

KJOLING, OPPVARMING OG BARE VIFTE

1. Hvis AUTO-funksjonen ikke foles behagelig, kan du overstyre innstillingene manuelt ved Å trykke på knapp ② og velge COOL, DRY, HEAT (bare varmepumpeenheter) eller FAN ONLY.
2. Trykk pà + eller - knappen (③ og ④) for à stille inn onsket romtemperatur.
3. Trykk på Fan-knappen ⑤ for Å velge viftehastigheten AUTO, HIGH (høy), MED (middels) eller LOW (lav).
4. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner Å gå i den innstillingen du har valgt. Trykk på On/Off-knappen ① igjen for Å stoppe,enheten.

MERK!

Funksjonen FAN ONLY (bare vifte) kan/DDI ke brukes til a regulere temperaturen. I denne funksjonen gjelder bare trinn 1, 3 og 4.

AVFUKTING

1. Trykk på Mode-knappen ② og velg DRY (avfukting).
2. Trykk på + - eller - -knappen (③ og ④) for Å stille inn ønsket temperatur.
3. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner Å gå i DRY-funksjon. Trykk på On/Off-knappen ① igjen for Å stoppe encheten.

MERK!

På grunn av forskjellen mellom innstilt temperatur og faktisk innetemperatur, vil klimaanlegget i DRY-funksjon ofte gå automatisk uten Å kjøre COOL (kjøling) og Fan (vifte)-funksjonen.

TIMER

Trykk på Timer on/off-knappen (® og 10) for Å stille inn tiden for nár anlegget skal slås på og av. Effektiv driftstid som kan stilles inn for timerfunksjonden på fjernkontrollen er begrenset til minst 0,5 og maks. 24 timer.

1. Stille inn starttid.

1.1 Trykk på Timer on-knappen ⑨. Displayet på fjernkontrollen viser da ON TIMER, siste innstilte starttid og signalet "h". Du kan på stille inn en ny starttid for anlegget.
1.2 Trykk på Timer on-knappen ⑨ igjen forå stille inn onsket starttid.

2.1 Trykk på Timer off-knappen ⑩. Displayet på fjernkontrollen viser da OFF TIMER og siste innstilte stopptid i timer. Du kan nap stille inn en ny stopptid for anlegget.
2.2 Trykk på Timer off-knappen ⑩ igjen for Å stille inn ønsket stopptid for anlegget.
2.3 Etter at du har stilt inn stopptiden, vil det vare en forsinkelse pa et halvt sekund ffor fjernkontrollen overfører signalet til klimaanlegget.

Eksempel på innstilling av timer

1. Trykk på knappen TIMER ON – den siste innstillingen av starttid og signalet "h" vises i displayet.

1. Trykk på knappen TIMER ON til "6:0h" vises.

2. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren "TIMER ON" blir stående, og timerfunksjonen er aktivert.

Kombinert timer

(stille inn timeren på ON (på) og OFF (av) samtidig)

TIMER OFF TIMER ON

Hvis du vil stoppe klimaanlegget 2 timer etter innstillingen og starte det igjen etter 10 timer.

1. Trykk på knappen TIMER OFF.
2. Trykk på knappen TIMER OFF igjen til 2.0h vises i TIMER OFF-displayet.
3. Trykk på knappen TIMER ON.
4. Trykk på knappen TIMER ON igjen til 10.0h vises i TIMER ON-displayet.
5. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren TIMER ON OFF blir stående, og++, denne funksjonen er aktivert.

MERK!

• Hvis du stiller inn samme tid for både start og stopp, vil stopptiden automatisk bli regulert 0,5 timer frem (innstilt tid viserindre enn 10Hr ) eller en time (innstilt tid viser 10Hr eller mer).
• Hvis du vil endre tid for Timer on/off, er det bare Å trykke på den tilsvarende TIMER-knappen og stille inn ny tid.
• Den innstilte tiden er relative tid. Det vil si at den innstilte tiden baserer seg på forsinkelsen av gjeldende tid.

ADVARSEL

• Hold fjernkontrollen på god avstand fra alle typer væsker.
• Beskytt fjernkontrollen mot hove temperaturer og utsett den ikke for stråling.
• Ikke utsett innemottakeren for direkte sollys - det kan medføre feil på klimaanlegget.
• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

F OPTIMAL DRIFT

For oppná optimal ytelse, er det viktig á legge merke til følgende punkter:

Reguler retningen på Luftstrømmen slick at den ikke er rettet direkte mot personer.
- Regular temperature for öppnå høyest mulig komfortnivå. Ikke still encheten sik at temperaturen blir altforøy eller altfor lav.
Lukk dorer og vinduer - ellers kan onsket effekt bl redusetr.
- Bruk TIMER ON-knappen på fjernkontrollen til Å velge tidspunkt for när du vil starte klimaanlegget.
- Ikke plasser gjenstander i nærheten av luftinntaket eller luftavlopet, da dette kan redusere klimaanleggets ytelse og medføre at klimaanlegget stopper. Pass på at luftstrømmen ikke blokkeres av hindringer. Luftstrømmenmö kunne naguhindret frem i hele rommet. Luftstrømmenmö overså kunne naguhindret frem til klimaanlegget.
- Rengjør luftfilteret med jejne mellomrom - ellers kan kjøle- eller varmeeffekten bli redusert. Det anbefales Å rengjore filtrene annenhver uke.
- Ikke bruk encheten med det horisontale spjeldet lukket.

G SLIK REGULERER DU RETNINGEN PÄ LUFTSTRÖMMEN

• Regular retningen på luftstrømmen riktig, ellers kan det skape ubehag eller forårsake ujevn temperatur i rommet.
• Regular det horisontale spjeldet med knapp ⑧ på fjernkontrollen.
• Regular det vertikale spjeldet manuelt.

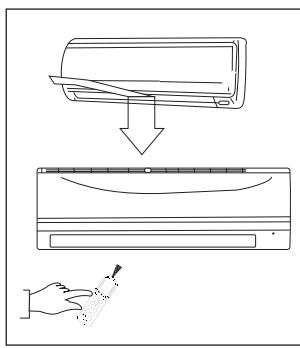

Slik regulerer du den horizontale luftstrommen (opp-ned)

Klimaanlegget regulerer den horisontale luftstrømmen automatisk avhengig av hvilken driftsfunksjon som er valgt.

Stille inn den horisontale luftstrømmen

Utfør这部分 funksjonden mens encheten er i drift. Hold AIR DIRECTION-knappen (retning på luftstrøm) ⑧ på fjernkontrollen nede forå stille speljeldet i onsket retning.

Stille inn den vertikale luftstrømmen (venstre-høyre)

Reguler det vertikale spjeldet manuelt med spaken på venstre erhøyre side av Armen til spjeldet (avhengig av modell). Når klimaanlegget er i drift og det vertikale spjeldet står i en bestemt posisjon, flytter du spaken i den venstre (eller høyre, avhengig av modell) enden av luftavlopet, til ønsket stilling.

OBS!!

Vær forsiktig sá du ikkekommen borti viften bak det vertikale spjeldet!

MERK!

Samtige figurer i dette braupsanvisningen og på gaveesken er bare ment som en forsklaring. De kan fremstå annerledes enn klimaanlegget som du har kjøpt. Det er den aktuelle formen som gjelder.

Drei Luftströmmen automatisk (opp - ned)

Utfördenne funksjonen mens klimaanlegget er i drift.

Trykk på SWING-knappen (drei) ⑦ på fjernkontrollen.
- Trykk på SWING-knappen ⑦ igjen for Å stoppe funksjonen. Trykk på AIR DIRECTION-knappen (retning på luftstrøm) ⑧ for Å lase speljeldet i ønsket stilling.

OBS!

• AIR DIRECTION- og SWING-knappene deaktiveres.nr klimaanlegget ikke er i drift (ogsø(nr TIMER ON er aktivert).
• Ikke kjør klimaanlegget i lengre perioder med luftstrømmen dirigert ned i kjøle- ellert tørkefunksjon. Da kan det dannes kondens på overflaten av det horisontale speljeldet, slick at det drypper vann.
• Ikke flytt det horisontale spjeldet manuelt. Bruk AIR DIRECTION- ⑧ aller SWING-knappen ⑦. Hvis du flytter dette spjeldet manuelt, kan det sviktte under drift. Hvis spjeldet svikter, på stoppe klimaanlegget umiddelbart og starte det på nytt.
• Hvis klimaanlegget startes umiddelbart etter at det er stoppet, vil det horisontale speljeldet muligens ikke bevege seg För det har gätt ca. 10 sekunder.
• Åpningsvinkelen på det horisontale spjeldet pågressive stilles for liters, da kjøle-ller varmeeffekten kan bli redusert på grunn av en begrenset luftstrøm.
• Ikke bruk,enheten med det horisontale spjeldet lukket.
• När klimaanlegget er koblet til strøm (begynnelsesstrøm), kan det hende at det horisontale spjeldet avgir en lyd i 10 sekunder - dette er helt normalt.

H SLIK FUNGERER KLIMAANLEGGET

COOLING (KJØLING)

När du trykker på SLEEP-knappen (okonomi) 6 unravel klimaanlegget står på COOLING (kjøling), HEATING (oppvarming) eller AUTO, øker (kjøling) eller senker (oppvarming) klimaanlegget temperaturen automatisk med 1^ per time. Den innstilte temperaturen er stabil 2 timer senere. Og vedvarer i 5 timer. Etter 5 timer stopper encheten. Viftehastigheten reguleres automatisk.

AVFUKTING

• Avfuktingsfunksjonen velger automatisk avfukting på bakgrunn av forskjellen mellom innstilt temperatur og den faktiske romtemperaturen.
• Temperaturen reguleres under avfukting ved Å slå kjølefunksjonen eller viften på og av gjentatte ganger. Viftehastigheten reguleres automatisk.
  I normal kjolefunksjon vil klimaanlegget ogsa avfukte luften.

VEDLIKEHOLD

ADVARSEL

Klimaanlegget må stoppes og stromforsyningen kobles fra før rengjøring.

Slik rengjør du innendørsenheten og fjernkontrollen

OBS!

• Bruk en tørr klut til á tørke av innendørsenheten og fjernkontrollen.
• Hvis innendørsenheten er meget skitten, kan du bruke en klut fuktet med kaldt vann.
• Frontpanelet til innendørsenheten kan tas av og rengjores med vann. Tørk deretter med en tørr klut.
• Ikke bruk en kjemisk behandlet klut aller stovklut til Å rengjore enheten.
• Ikke bruk bensin, tynner, poleringspulver eller lignende løsemidler til rengjøring. Disse kan gjore at det dannes sprekker i plastoverflaten eller gjore den deformert.

Slik rengjör du luftfilteret

Et tilstoppet luftfilter reduserer enchetens kjoleevne. Rengjør filteret en gang annenhver uke.

1. Loft panelet til innendørsenheten opp til det stopper med et klikk.

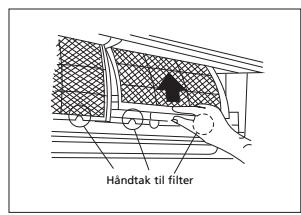

2. Løft händtaket til skjermfilter litt opp, sö du kan ta det ut av filterholderen. Trykk det deretter ned.

3. Ta skjermfilter ut av innendørsenheten.

4. Rengjør skjermfilter en gang annihilver uke.

5. Rengjør skjermfilter med støvsuger aller vann.

6. Det aktive kullfilteret kan ikke rengjores. Når det er skrittent, filtrerer det ikke lenger ubehagelig lukt. Filteret på skiftes ut med et nytt filter (fås hos forhandleren). Det anbefales Å skifte filteret to ganger i sesongen.

7. Nár det grønne 3M HAF-filteret er skrittent, vises det tydelig på filteret. Filteret kan ikke rengjores, men på skiftes ut med et nytt filter (fås hos forhandleren). Det anbefales à skifte filteret to ganger i sesongen.

A + B = Skjermfilter og 3MTM HAF filter

1. När det nye aktive kullfilteret og 3M HAF-filteret er satt tilbake i filterhöderen, kan filterinnsatsen settes på plass i klimaanlegget igjen.
2. Kontroller at filteret er tört og helt for du setter det på plass igjen.
3. Sett luftfilteret tilbake på plass.
4. Sett den øvre delen av luftfilteret tilbake i enheten. Pass på at den venstre og høyre kanten er riktig på linje, og sett filteret på plass.

Vedlikehold

Hvis encheten skal stå lenge uten Å bli brukt, mä du gjore følgende:

1. Kjør viften i ca. 6 timer for a tørke encheten innvendig.
2. Stopk klimaanlegget og koble fra strømmen. Avbryt strømforsyningen hvis modell S(C)3248 brukes. Ta batteriene ut av fjernkontrollen.
3. Utendørsenheten krever regelmessig vedlikehold og rengjøring. Dette på bare gjores av en godkjent tekniker.

Kontroller før bruk

• Kontroller at ledningen ikke er ødelagt eller frakoblet.
• Kontroller at luftfilterer er installment.
• Kontroller at luftavlopet eller -inntaket ikke er blokkert på klimaanlegget ikke har vært iBruk på lang tid.

OBS!

• Ikke berør metalldelene til,enheten nár du tar ut filteret. Händtering av skarpe metallkanter kan gi personskade.
• Ikke bruk vann til ä rengjøre klimaanlegget innvendig. Vann kan ødelegge isolasjonen og forårsake elektrisk støt.
• Ved rengjöring av encheten mä du Först kontrollere at strømmen og bryteren er slätt av.

J DRIFTSTIPS

Folgende kan skje under normal drift.

1. Beskyttelese av klimaanlegget.

Badyttdsea/kopresson

Nár kompressoren stopper, kan den ikke startes igjen før det er gätt 3 minutter.

Ai-tldift

• Enheten er konstruert slick at den/DD ke blaser kald luft i HEAT-funksjon (oppvarming), när varmevekslearen innate stär i en av følgende stillinger og innstilt temperatur/DD er nadd.

A. Nár oppvarmingen akkurat har startet.
B. Avising.
C. Oppvarming ved lav temperatur.

Aising

Inne-ller uteviften stopper 日 gau under avising.
- Det kan danne seg is på utendørsenheten under oppvarmingssyklusen,ningar utetemperaturen er lav og fuktigheten høy og klimaanlegget dermed fär redusert varmeeffekt.
- Under slike forhold stopper klimaanlegget oppvarmingen med javne mellomrom og starter automatisk avising.
- Tiden avisingen tar kan variere mellom 4 og 10 minutter avhengig av utetemperaturen og hvor mye is som har dannet seg på utendørsenheten.

2. Detkommen hvit take ut av innendarsenheten.

• Det kan dannes en hvit tatsäch på grunn av stor temperaturforskjell mellom luftinntaket og luftavlopet i COOL-funksjon (kjøling)ningar relative luftfuktigheteninne er høy.
• Det kan dannes en hvit take på grunn av fuktigheten som dannes,ningar klimaanlegget starter igjen i HEAT-funksjon (oppvarming) etter avising.

• Du kan hore en lav visleyd Near kompressoren gär erler akkurat har sluttet a gå. Dette er lyden av kjolemiddelet som strømmer erller slutter a strømme.
  Du kan ogsa hore en lav hvinende lyd nrk kompressoren garr erer akkurat har sluttet a g. Dette skyldes at plastdelene i enheten utvder seg og trekker seg sammen nr temperaturen endrer seg.
  Du kan hore en lyd som skyldes at spjeldet gár tilbake i opprinnelig stilling nár strømmen forst slås pa.

4. Det blaser stov ut av innedørsenheten.

• Dette er normalt'nar klimaanlegget ikke har vært brukt på lang tid eller Forste gang detBrukes.

5. Innendorsenheten avgir en rar lukt.

Dette skyldes at innendorsenheten avgir lukt fra bygningsmaterialer, møbler eller røyk.

6. Klimaanlegget skifter over til FAN-funksjon (bare vifte) fra COOL- ellER HEAT-funksjon (kjoling eller oppvarming).

• När innetemperaturenningar temperaturen som er stilt inn på klimaanlegget, stopper kompressoren automatisk og klimaanlegget skifter til FAN-funksjon (bare vifte). Kompressoren starter igjenningar innetemperaturen stiger til innstilt verdi i COOL-funksjon (kjøling) eller synker til innstilt verdi i HEAT

funksjon (oppvarming).

1. Det kan danne seg vanndraper på overflaten av innendorsenheten ved kjoling nr den relative faktigthen er høy (mer enn 80% ). Regular det horisontale spjeldet til maks. luftavlop og velg viftehastighet HIGH (høy).

8. Oppvarming

• Klimaanlegget trekker inn varme fra utendorsenheten og frigjør den via innendorsenheten under oppvarming. Nár utetemperaturen synker, reduseres varmen som klimaanlegget trekker inn, tilsvarende. Samtidig øker klimaanleggets varmebelastning som følge av større forskjell mellominne- og utetemperatur. Hvis det ikke er mulig Å oppnå en behagelig temperatur ved hjelp av klimaanlegget, anbefales det Å benytte en ekstra varmekilde.

9. Automatismomstart.

Klimaanlegget er utstyrt med en automatisk omstartsfunksjon. Når strømmen er tilbake, startes encheten automatisk igjen med alle tidligere innstillinger som er lagret i minnet.

10. Deteksjon av kuldemedium-lekkasje.

• Klimaanlegget er utstyrt med et detekteringgensystem for lekkasje av kuldemedium.

Hvis utendørsenheten påviser mangel på kuldemedium, stanser klimaanlegget og viser alarmen EC på displayet.

Start/DD: klimaanlegget pa nytt hvis denne alarmen aktiveres. Ta kontakt med leverandoren.

K FEILSØKINGSTIPS

Problemer og løsninger

FEIL

Stopp klimaanlegget umiddelbart hvis en av følgende feil oppstår. Koble fra strømmen og kontakt leverandøren.

• Sikringen går oftè aller bryteren kobler ut ofte.
• Andre gjenstander eller vann trenger inn i klimaanlegget.
• Fjernkontrollen fungerer ikke eller fungerer unnormalt.
• Andre unormale situasjoner.
• Driftsindikatoren blinker 5 ganger hvert sekund, selv pellet at strømmen er koblet fra og til igjen.

Problem	Årsak	Lösning
Enheden starter ikke	Strømbrudd	Vent til strømmenkommen tilbake.
	Stopselet kan ha blitt trukket ut av encheten.	Kontroller at stopselet sitter forsvarlig i stikkontakten.
	Sikringen kan ha gätt.	Skift sikring/tilbakerstill reli/tilbakerstill bryter
	Batteriet i fjernkontrollen kan være utladet.	Skift batteri.
	Avstanden mellom fjernkontrollen og molltakeren på innendørsenheten er mer enn 6-7 meter, eller det er hindringer mellom fjernkontrollen og molltakeren.	Reduser avstanden. Fjern eventuelle hindringer. Rett fjernkontrollen mot molltakeren på innendørsenheten.
	Tiden du har stilt inn med timeren, er gal.	Vent eller avbryt timerinnstillingen.
Enheden stanser og starter ikke igjen	Mulig mangel på kuldemedium	Ta kontakt med leverandøren
Enheden avkjøler ikke eller varmer ikke opp rommet godt nok, selv om det strømmer luft ut fra klimaanlegget.	Gal temperaturinnstilling.	Still temperaturen riktig. Du finner detailjerte opplysninger i kapittel E "Betjening med fjernkontroll".
	Luftfilteret er blokkert.	Rengjør luftfilteret.
	Dørene eller vinduene i rommet er Åpne.	Lukk ødrene eller vinduene.
	Luftinntaket eller -avløpet til innendørs-ller utendørsenheten er blokkert.	Rydd unna hindringene og start deretter encheten på nytt.
	Beskyttelsen av kompressoren, som består av 3 minutters forsinkelse, er aktivert.	Vent.
	Det blir foretatt arising av utendørsenheten.
Viftehastigheten kan ikke endres	Klimaanlegget er i automodus	Viftehastigheten kan kun endres i modusene HEAT (VARM), COOL (KALD) og FAN (VIFTE)
	Klimaanlegget er i tørr-modus
TEMP. Indikatoren vises ikke	Klimaanlegget er i viftemodus	Temperaturen kan ikke settes i FAN-modus (VIFTE-modus)

Reparasjon av encheten må bare utføres av en godkjent tekniker.

L GARANTIVILKÄR

Klimaanlegget leveres med 4 Års på kompressorer og 2 Års garanti på andrekomponenter, fra kjopsdato. Følgende regler gjelder:

1. Vi avslár uttrykkelig alle andre skadeerstatninger, inkludert krav om samtidig skade.
2. Reparasjoner eller utskifting av componenter som utfores under garantiperioden, fomer ikke til at garantien utvides.
3. Garantien gjores ugyldig hvis det er gjort noen modifiseringer, hvis ikke originale deler monteres ellre reparasjoner utfores av tredjepart.
4. Komponenter som utsettes for normal slitasje, f.eks. filteret, dekker akke av garantien.
5. Garantien er kun gyldig nár du viser den originale, daterte kjopsfakturaen og hvis ingen modifikasjoner er foreatt.
6. Garantien gjelder ikke skade som oppstår som følge av forsømmelse eller handlinger som avviker fra det som fremgår av@email bruksanvisingen.
7. Transportkostnader og risikoene som følg er av transport av klimaanlegget eller klimaanleggskomponenter skal alltid stå for kjøpers regning.
8. Skader som er forårsaket av Å ha benyttet uegnede filtr, faller utenfor garantien.
9. Tap og/eller lekkasje av kjolemiddel på grunn av mangelfull til- eller frakobling av enheten eller til-ller frakobling utført av ikke-kvalifisert personell, dekker eske av garantien som gjelder for detteproduk-tet. Skade på enheter som er installert og til-ller frakoblet uten at lokale lover og/eller forskritter og/eller uten at retningslinjene i davon handboken er fulgt, dekker eske av garantien som gjelder for detteproduktet.

Rädför deg med forhandleren i forbindelse med reparasjoner, hvisppe anvisningene ikke gir tilstrekkelig svar. Hvisproduktet mot formodning mä kobles fra, mä du alltid sorge for at frakoblingen foretas av kvalisert og autorisert personell og i overensstemmelse med lokale lover og forskrifter.

Model		S 3225	SC 3225	S 3231	SC 3231	S 3248	SC 3248
Type klimaanlegg		Veggmontert klim-aanlegg	Veggmontert klim-aanlegg	Veggmontert klim-aanlegg	Veggmontert klim-aanlegg	Veggmontert klim-aanlegg	Veggmontert klim-aanlegg
Kjølekapasitet *	W	2500 (820 - 3370)	2500 (790 - 3280)	3100 (880 - 4040)	3100 (850 - 3920)	4800 (1470 - 6150)	4500 (1320 - 5530)
EE-klasse*		A	A	A	A	A+	A+
SEER*		5.5	5.3	5.4	5.1	5.6	5.6
Varmekapasitet *	W	2900 (820 - 3460)	2700 (800 - 3350)	3300 (880 - 4160)	3200 (850 - 4050)	4900 (1520 - 6590)	4900 (1470 - 6390)
Varmeeffekt		A	A	A	A	A	A
SCOP*		3.4	3.4	3.4	3.4	3.4	3.4
Avfuktingskapasitet ** / ***	L / 24 h	24	24	26	26	41	41
Stromforbruk ved kjøling	kW	0.92	0.92	1.10	1.11	1.77	1.77
Stromforbruk ved oppvarming	kW	0.92	0.92	1.15	1.15	1.50	1.50
Årlig stromforbruk ved kjøling / oppvarming	kWh	165 / 1187	175 / 1210	199 / 1373	222 / 1374	303 / 2000	281 / 2018
Stromforsyning	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Strom (nominell) kjøling/oppvarming	A	4 / 4	4 / 3.8	4.8 / 5.0	4.8 / 5.0	7.7 / 6.5	7.7 / 6.5
Maks. strom	A	9	9	11	11	12	12
Luftstrom **	m3/h	500/450/400	400/350/320	550/440/380	500/400/350	800/750/610	730/680/560
For rom optil **	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145
Egnede områder		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompresssortype		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Viftehastigheter		3	3	3	3	3	3
Termostatområde	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Driftsområde	°C	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30
Kontroller manuell/meikanisk/elektronik		Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern
Fjernkontroll Ja/Nei		J	J	J	J	J	J
Type luftfilter		Maske, aktiv kar-bon, 3M HAF	Maske, aktiv kar-bon, 3M HAF	Maske, aktiv kar-bon, 3M HAF	Maske, aktiv kar-bon, 3M HAF	Maske, aktiv kar-bon, 3M HAF	Maske, aktiv kar-bon, 3M HAF
Type kjølemiddel/mengde	K / g	R410A / 730	R410A / 700	R410A / 800	R410A / 800	R410A / 1250	R410A / 1250
Kjølemiddel GWP		1975	1975	1975	1975	1975	1975
Rord diameter kjølemiddel væske - gass	mm	6.35 / 9.53	Hurtigkoblig	6.35 / 9.53	Hurtigkoblig	6.35 / 12.7	Hurtigkoblig
Trykk inntak/avlop (max)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Mäl innendörsenhet (b x h x d)	mm	710x250x190	710x250x190	790x275x196	790x275x196	930x275x198	930x275x198
Mäl utendörsenhet (b x h x d)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285
Nettovekt innendörsenhet	kg	7	13	8	14	9	14
Nettovekt utendörsenhet	kg	30	30	30	30	35	35
Bruttovekt innendörsenhet	kg	9	15	10	16	12	19
Bruttovekt utendörsenhet	kg	32	32	32	32	37	37
Lydtrykkrivå innendörsenhet****	dB(A)	53	53	54	54	57	58
Lydtrykkrivå utendörsenhet****	dB(A)	62	62	61	61	65	65
Beskyttelseseklasse innendørs	IP	IP20	IP20	IP20	IP20	IP20	IP20
Beskyttelseseklasse utendørs	IP	IP24	IP24	IP24	IP24	IP24	IP24
Sikringsstørrelse		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825
  Brukes som en indikasjon
  * Fjerner fukt ved 32 °C, 80 % RF
  *** EN 12108-2008

Elektrisk avfall og batterier skal ikke kastes sammen med husholdningsavfall. Resirkuleres der hvor det finnes slike anlegg. Sjekk med lokale myndigheter eller forhandlerningar muligheter for resirkulering.

Miljooppliesninger: Dette utstyret ineholder klimagasser som omfattes av Kyoto-avtalen. Utstyret må repa-reres eller demonteres av fagpersonell med behörig opplæring.

Dette utstyret inneholder kjolemiddelet R410A, i den mengde som er angitt i tabellen ovenfor.

Ikke slipp R410A i atmosfaren: R410A er en klimagass som kan bidra til global oppvarming i størrelsesorden (GWP) = 1975

Internet:

Du kan enkelt laste ned den seneste versjonen av bruker-, installsjons- og/eller service manualen på www.zibro.com
