Nl-707540 - Router Icidu - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze router
Model	Nl-707540
Merk	Icidu
Draadloze standaard	IEEE 802.11b/g/n
Frequentieband	2.4 GHz
Maximale gegevenssnelheid	300 Mbps
Aantal antennes	2 externe vaste antennes
Antenneversterking	3 dBi elk
Poorten	4 x 10/100 Mbps LAN, 1 x 10/100 Mbps WAN
Voeding	DC 12V, 1A
Afmetingen (B x D x H)	150 x 100 x 30 mm
Gewicht	200 g
Beveiliging	WEP, WPA/WPA2-PSK, WPA2-Enterprise
LED-indicatoren	Power, WAN, LAN (1-4), WLAN
Bedrijfstemperatuur	0°C tot 40°C
Opslagtemperatuur	-20°C tot 60°C
Luchtvochtigheid	10% tot 90% niet-condenserend
Knoppen	Reset, WPS
Montage	Bureaublad
Stroomverbruik	6W (max)
Garantie	1 jaar

Veelgestelde vragen - Nl-707540 Icidu

Hoe reset ik de Icidu Nl-707540 router naar fabrieksinstellingen?

Houd de Reset-knop op het achterpaneel ongeveer 10 seconden ingedrukt met een paperclip totdat alle LED's tegelijk knipperen. De router start opnieuw op met de fabrieksinstellingen.

Wat is het standaard IP-adres om het beheerderspaneel van de router te openen?

Standaard is het IP-adres van de router 192.168.1.1. Voer dit in de adresbalk van uw browser in en gebruik gebruikersnaam admin en wachtwoord admin (beide kleine letters).

Hoe kan ik het Wi-Fi-wachtwoord wijzigen?

Log in op de webinterface van de router, ga naar Draadloze instellingen > Beveiliging en voer een nieuwe pre-shared key in. Sla de instellingen op en verbind uw apparaten opnieuw met het nieuwe wachtwoord.

Wat moet ik doen als ik het beheerderswachtwoord van mijn router ben vergeten?

Voer een fabrieksreset uit (zie gerelateerde vraag) om de standaard inloggegevens te herstellen. Na de reset kunt u inloggen met de standaard gebruikersnaam en wachtwoord.

Is deze router compatibel met alle internetproviders?

De router ondersteunt standaard PPPoE, Dynamisch IP, Statisch IP en PPTP verbindingstypen. Het zou moeten werken met de meeste providers die een Ethernet- of PPPoE-verbinding gebruiken.

Hoe werk ik de firmware bij op de Nl-707540?

Download de nieuwste firmware van de Icidu-ondersteuningspagina. Log in op de router, ga naar Systeemhulpmiddelen > Firmware-upgrade, selecteer het bestand en klik op Upgrade. Schakel de stroom niet uit tijdens het proces.

Kan ik deze router gebruiken als range extender?

De Nl-707540 heeft geen speciale repeatermodus. U kunt het echter configureren als een WDS-brug als uw hoofrouter WDS ondersteunt. Raadpleeg de handleiding voor WDS-installatie-instructies.

Wat is het maximale aantal apparaten dat kan verbinden?

De router kan maximaal 32 apparaten tegelijk ondersteunen, maar de prestaties kunnen afnemen bij veel actieve verbindingen vanwege de 300 Mbps-limiet.

Waarom valt mijn internetverbinding vaak weg?

Mogelijke oorzaken: draadloze interferentie, verouderde firmware, oververhitting of ISP-problemen. Probeer het Wi-Fi-kanaal te wijzigen, de firmware bij te werken of de router naar een goed geventileerde ruimte te verplaatsen.

Hoe stel ik ouderlijk toezicht in op deze router?

Open de webinterface van de router, ga naar Toegangscontrole > Ouderlijk toezicht. U kunt specifieke websites blokkeren op URL of trefwoord en tijdsbeperkingen instellen voor verbonden apparaten.

GEBRUIKSAANWIJZING Nl-707540 Icidu

Allereerst hartelijk dank voor de aanschaf van de ICIDU 300N router. Als je meerdere pc's met elkaar wilt verbinden, en samen van het internet gebruik wilt maken moeten we een apart component hebben dat de pc's met elkaar verbindt. Met deze router kunt u snel en eenvoudig een netwerk opzetten.

INHOUD VAN DE VERPAKKING

Voor je met de installatie begint controleer of alle benodigde onderdelen aanwezig zijn. In de verpakking dient aanwezig te zijn:

• 4 poorts draadloze router 300N
• Power adapter 12V = 1A
• CD met full manual
• Handleiding

TECHNISCHE SPECIFICATIES

• Laag energieverbruik, 1,9W
• 802.11n wireless protocol
• Gigabit WAN, Gigabit LAN
• Compatibel met IEEE802.11g en IEEE802.11b
• Ondersteunt WEP, WPA/WPA2, TKIP/AES encryptie
• IEEE802.1x authentifi catie
• 300 Mbps data overdracht
• 2x Antenne 3 dBi
• Radio aan / uit knop
• Web-based configuration
• Ondersteunt: Dynamic IP, Static IP, PPPoE
• 1 x WAN, 4 x LAN RJ-45 UTP poorten
• Ingebouwde NAT en DHCP server,
• Ondersteunt: VPN pass through
• Besturingssysteem onafhankelijk

TOEPASSINGMOGELIJKHEDEN

Met deze router kun je meerdere computers eenvoudig draadloos toegang geven tot je breedband internet verbinding. Naast het delen van de internetverbinding kun je ook een netwerk opzetten tussen verschillende PC's. Sluit het ADSL modem aan op de WAN poort van de router, na enkele seconde zal de WAN LED gaan branden. Nu kun je de pc's aansluiten. wanneer de pc's opgestart zijn, zullen ook de desbetreffende LED's gaan branden.

HARDWARE INSTALLATIE

Zodra je de router op de voedingsadapter hebt aangesloten, gaat de power LED (Groen) branden en zullen link/act LED's eenmaal oplichten. De andere LED's (Groen) zullen gaan branden zodra een van de UTP poorten zijn aangesloten op de computer. Wanneer er data verstuurd wordt van een computer naar een andere computer zullen de LED's gaan knipperen.

LED AANDUIDING

Naam LED Actie Beschrijving

Router is aangesloten en werkt correct

Aan Draadloze WPS-functie is ingeschakeld.

Wit Draadloos netwerk is uitgeschakeld.

Knipperen Draadloze LAN-activiteit (het overbrengen of ontvangen van gegevens).

Aan WAN-poort is aangesloten.WANUit WAN-poort is niet verbonden.LNK/ACTKnipperen WAN-activiteit (het overbrengen of ontvangen van gegevens).

Aan LAN-poort is aangesloten.LAN 1-4Uit LAN-poort is niet aangesloten.LNK/ACTKnipperen LAN-activiteit (het overbrengen of ontvangen van gegevens).

OVERZICHT VAN AANSLUITINGEN ACHTERZIJDE ROUTER

ROUTER CONFIGURATIE

Nadat je de router correct hebt aangesloten, kunnen we de router gaan confi gureren. Bij sommige providers heb je extra informatie nodig, zoals bijvoorbeeld je gebruikersnaam en een wachtwoord.

Start de internetbrowser op en vul in de adresbalk het volgende adres in http://192.168.2.1 en druk op "Enter"

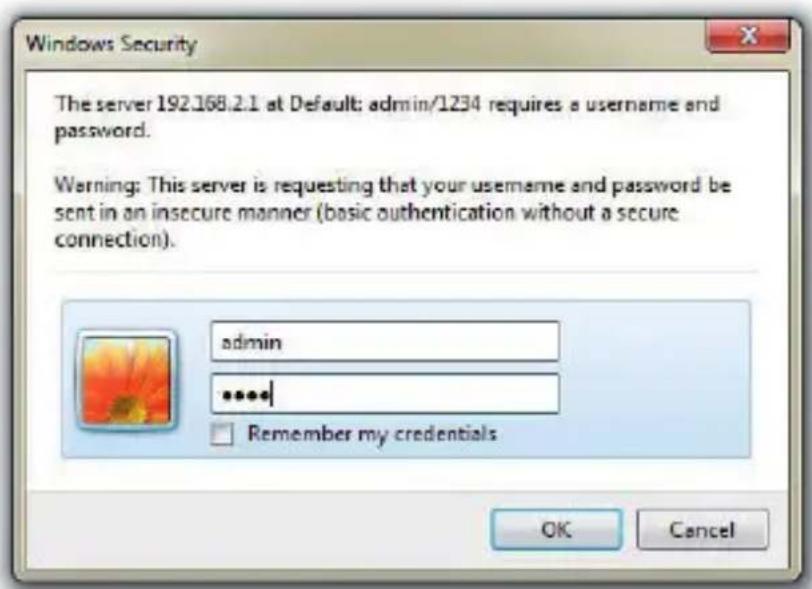

Het volgende scherm verschijnt, om toegang te krijgen tot de router vul je bij gebruiksnaam in “admin” en bij het password “1234” en klik op “OK”

Nadat je op "OK" hebt geklikt kom je terecht in de setup van de router.

Klik op “Quick Setup” en klik hierna op “Next”. Maak de keuze van je Internet connectie, en wanneer je van de provider een gebruikersnaam en wachtwoord hebt gekregen, zoals bijvoorbeeld bij kabelaansluitingen, kies je voor de optie PPPoE.

Heb je al een ADSL aansluiting met een ADSL modem kies dan voor "Cable Modem" het IP adres wordt dan automatisch door de provider toegewezen en de router vertaalt dit dan weer.

Cable Modem

Wanneer je over een PPPoE verbinding beschikt vul je bij de “Account name” je gebruikersnaam in en in het veld “Password” het wachtwoord zoals je van de provider hebt gekregen. Klik hierna op “OK”

Voor het veranderen van de draadloze instellingen, ga naar "Wireless" en klik dan op "Basic Settings"

Als je niets wilt wijzigen klik je op "Next"

Wanneer je op "Apply" klikt kom je weer terug in het "Basic Settings".

Nu de router is ingesteld is het belangrijk dat de wireless functie van de router wordt beveiligd, wanneer je dit niet doet dan kunnen personen in de omgeving gebruik maken van jouw internet verbinding.

In het hoofdscherm van de router klik je op de optie

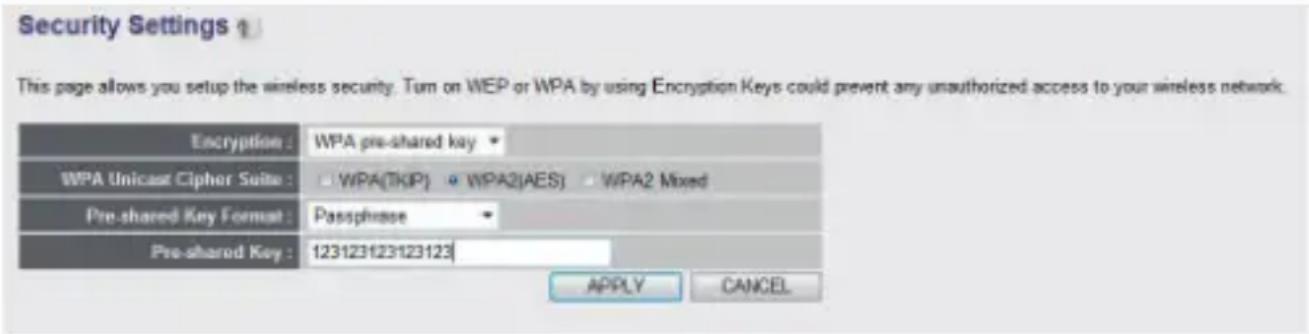

“Wireless” → “Security Settings” je ziet het volgende scherm. Schakel de functie “Enable Wireless Security” in.

Bij security type kiezen we voor WPA2 (AES)

Vul bij de functie “Pre-Shared Key” je eigen netwerksleutel in, noteer deze netwerksleutel, je hebt deze nodig om met een wireless client verbinding te maken met de router.

Als de gegevens zijn ingevuld klik je op "Apply"

Je krijgt nu de melding: "You may press CONTINUE button to continue confi guring other settings or press APPLY button to restart the system to make the changes take effect. Klik nu nogmaals op "Apply" om de router te herstarten.

Noteer hier de instellingen van je router.

WIRELESS SETTINGS

SSID :

Om optimaal gebruik te maken van je router verwijzen we je naar de volledige handleiding die zich op CD-ROM bevindt.

WPS CONFIGURATIE

WPS (Wi-Fi Protected Setup) stelt je in staat om snel een apparaat aan een besta- and network toe te voegen. WPS kan alleen worden gebruikt als dit ook door de router wordt ondersteund.

Druk op de WPS knop op de router en op de WPS knop op de adapter en wacht to het volgende scherm verschijnt. Klik dan op "Finish".

De WPS verbinding kan ook tot stand worden gebracht vanuit de software utility. Op deze manier kun je ook een PIN code instellen.

Meer informatie over WPS vind je in de volledige handleiding op de CD.

CE MARK WARNING

Voor alle artikelen die gevoerd worden onder de naam ICIDU geldt een garantietermijn van 10 jaar, tenzij anders vermeld. Op meegeleverde software en oplaadbare batterijen geven wij geen support of garantie. Afhandeling van garantie vindt alleen plaats via de dealer waar het betreffende artikel is gekocht.

Specifi caties kunnen zonder berichtgeving worden gewijzigd. Alle ICIDU producten voldoen aan geldende Europese normeringen en wetgeving inzake veiligheid en milieu. Voor meer details, bezoek onze website www.icidu.com

ICIDU is een geregistreerde merknaam. Alle andere merknamen en daaraan verbonden rechten zijn en blijven eigendom van de rechtmatige eigenaar.

Alle rechten worden uitdrukkelijk voorbehouden
