GEBRUIKSAANWIJZING SP252-4R MAKITA

Lees voor het in gebruik nemen van de motorsproeier deze gebruiksaanwijzing zorgvuldig door en neem alle verilgheidsvoorschriften in acht. Bewaar de gebruiksaanwijzing voor eventuele naslag.

Important:

Hartelijk voor het kiezen van once DOLMAR MOTORSPROEIER. We zijn er trots op u dit product te kunnen aanbieden, het resultaat van een uitgebrecht ontwikkelingsprogramma en once door de jaren opgebouwde kennis en ervaring.

Om veilig en optimaal te kunnen profiteren van uw DOLMAR MOTORSPROEIER, dient u deze handledig zorgvuldig door te lezen voor u de machine gaat gebruiken en dient u alle instructies erin op te volgen om er zeker van te kunnen zichn dat de machine waar behoren zal functioneren.

Inhoudsopgave Bladzijde

Symbolen 74
veiligheidsvoorschriften 75
Technische gegevens 79
Benaming van onderdelen 80
Montage instrukties 81
Voor gebruik 82
Het mengen van chemische bestrijdingsmiddelen 84
Starten van de motor 84
Stoppen van de motor 86
Werken met de motorsproeier 87
Inspection and maintenance 88
Oplossen van problemen 91

Symbolen

Het is erg belangrijk de volgende symbolen te herkennen en begrijpen wanneer u deze gebruiksaanwijzing doorleest.

Lees, begrijp en volg gebruiksaanwijzing

Draag oog- en gohoorsbescheming

WAARSCHUWING/GEVAAR

Autobenzine

Verboden

Met de hand starten van de motor

Niet roken

Noodstop

Geen open vuur

Eerste hulp

Beschemende handschoenen dragen

Aan/start

Houd werkomgeving vrij van Personen endieren

Recycling

Draag ogenbescherming, beschemende masker en oorbescherming

VEILIGHEIDSVOORSCHRIFTEN

Algemene instructies

• Om verzekerd te zijn van een correcte en veilige bediening要去 de gebruiker de gebruiksaanwijzing lezen, begrijpen en opvolgen om vertrouwd te geraken met de motorsproeier. Niet volledig geinstrueerde gebruikers riskenen ongelukken voor zichself en voor anderen door Niet correct gebruik.

• Het is aan te bevelen de machine enkel uit te lenen aan mensen die vertrouwd zijn met de werking hiervan. Reik altijd de gebruiksaanwijzing over.

• Onervaren gebruikers要去en zich door de dealer op de hoogte latent stellen van het correcte gebruik van de motorsproeier.
• Kinderen en personen onder de 18aar mogen Niet werken met de machine. Personen boven de 16aar mogen enkel onder begeleiding van deskundigen met de machine werken.
• Gebruik de motorsproeier met de meeste zorg en waakzaamheid.
• Gebruik de motorsproeier enkel wonneer u in een goede, lichamelijke conditie verkeert. Werk met de grootste waakzaamheid. De gebruiker is verantwoordelijk voor derden.
• Gebruik de motorsproeier nooit indien de gebruiker onder invloed van alcohol of medicijnen is.
  Werk nicht met de machine indien u zich moe voelt.
  -Bewaar deze instructies zodate u er later nog iets in kunt naslaan.

Persoonlijke beschermingsmiddelen

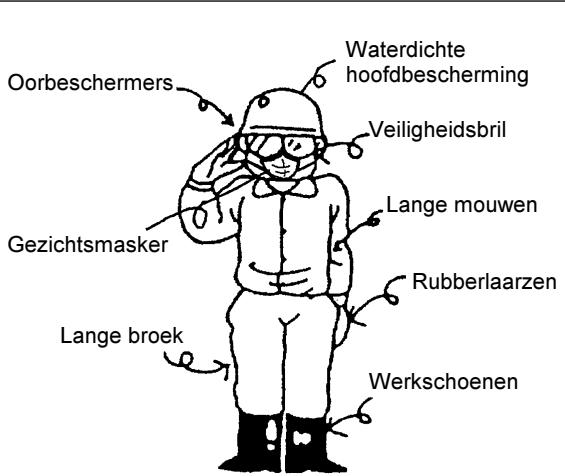

• De te dragen kleding要去 functioneel zich en afdoende bescherming bieden. De kleding mag de werkzaamheden Niet hinderen. Draag nooit kettingen, loszittende kledingstukken of lang haar wat door de aanzuigtrechter kan worden ingezogen.
• Om hoofd-, oog-, of voetverwondingen te voorkomen en uw gezehoor te beschermen要去ijdens de werkzaamhen de volgende beschermende maatregelen nemen:

Geef de volgende voorschriften extra aandacht:

• Uw kleding moet functioneel zich en goed passen zonder u te hinderen in uw bewegingen bij het werken met de motorsproeier. Draag geen kleding of sieraden die verstrikt kan raken in het gewas of in de machine selbst.

• U moet de volgende beschemmingsmiddelen en kledingstukken gebruiken wanner u met de motorsproeier werkt om letsel aan uw hoofd of uw ogen, uw voeten of handen alsmede schade aan uw gehoor te voorkomen.

• Om letsel aan uw gezicht of ogen te voorkomen en uw luchtwegen te beschemmen gegen stof en chemische middelen, moet u daartoe geschikte gezichtsbescheming (masker, veiligheidsbril enz.) dragen.

• Om schade aan het gezoor te voorkomen moet u te allen tjnde oorbeschemers dragen.
• Om uw huid te beschemen gegen stof en chemische middelen, moet u te allen tjnde kleding met lange mouwen en pijpen dragen.
• Draag altiijd stevige, rubberen werkhandsochoenen wanneer u met de motorsproeier werkt of er onderhoud aanuitvoert.

• U moet stevige schoenen met een anti-slip zool dragen wanneer u met de motorsproeier werkt. Speciale werksk Schoenen zorgen ervoor dat u stevig kunt blijven staan en beschermen gegen eventuele letsel.

• U moet eventueel loshangende kleding, haren en andere uitrustingsstukken, bijvoorbeeld een handdoek enz. goed vastmaken. Losse voorwerpen konnen verstrikt raken in de bewegende onderdelen van de machine, hetgeen kan leiden tot ernstig persoonlijk letsel.

Het starten van de motorsproeier

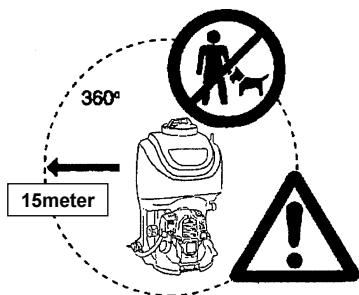

• Verzeker u ervan dat er zich geen kinderen of andere Personen bevinden binnen een straal van 15 meter, sla ook achep op eventuele aanwezigheid van dieren. Gebruik de motorsproeier Niet in druk bevolkte gebieden.
• Voor u de motorsproeier gaat starten, moet u controlleren of de machine in een goede, bedrijswaardige en veilige staat verkeert.

Controleer of het veiligheidsmechanisme van de gashendel goed werkt. De gashendel要去eepel en gemakkelijk te bedieren zijn. De gashendel要去 schoon en droog zich. Test de werkking van de I-O schakelaar.

• Voor u de motorsproeier gaat starten, moet u controleren of de machine in goede, bedrijsfswaardige eb veilige staat verkeert en moet u controleren of de gashendel maar behoren functioneert.
• Bij het monteren van de machine要去 controlleren of alle gebruiske gereedschappen inderdaad verwijderd着眼. Nog aanwezig gereedschap kan ernst letsel veroorzaken wonneer dit bij het starten van de machine worden weggeslingerd.
• Controller of de motorsproeier schoon en droog is en test of de STOP schakelaar maar behoren functioneert.
• Controller of het veiligheidsmechanisme van de gashendel goed werkt. De vergrendeling moet soepel en gemakkelijk te bedieren zijn. Controller of de vergrendeling goed werkt. Kijk of de handgrepen schoon en droog� en test de STOP schakelaar om te controleren of deze goed werkt.
• Stop de motor onmiddelijk als deze problemen vertoont.
• Bij het gebruik van de motorsproeier要去 extra voorzichtig着眼 dat u geenuitlaatgassen inademt.
• Uitlaatgas is gifting. U mag waarom in geen geval de machine gebruiken in een afgesloten of onvoldoende geventileerde ruimte (vergiftigings- en verstikkingsgevaar).
• Vergeet zich dat koolmonoxide een geurloos gas is. Zorg er aktijd voor het werkterrein waar de motor gebruikt.gaat worden goedGeVentileerd is.
• Werk Niet meer dan een uur anschter elkaar met de motorsproeier en neem tenminste 30 minuten rust na elk uur werk.
• Stop de motor wanner u een rustpauze inlast of wanner u de motorsproeier onbeheerdchyer laat. Ter bescheming van derden en om de motorsproeier te vrijwaren van beschadiging, dient u de machine alleen ache ter lateen op een veilige plek en dient u ervoor te zorgen dat er zich geen brandbare materialien in de buurt van de machine bevinden. Leg een heet geworden motorsproeier in geen geval op droog gras of ander brandaar materiaaal. Het is zeer gevaarlijk om een hare motorsproeier op droog gras of ander brandaar materiaal te leggen, waar dit kan leiden tot brand.
  Werk nicht met de motorsproeier als de uitlaat kapot is.
  Zet de motor uit voor u de machine gaat vervoeren.
• Wacht eerst tot de motor is afgekoeld, maar de brandstoffank leeg enmaal de motorsproeier goed vast wonneer u deze met een voertuig gaat vervoeren.
• Controller of de brandstoftank—helemaal leeg en droog is voor u de motorsproeier opstuurt.

Tanken

• Schakel de motor uit bij tanken (7), houdt de machine weg bij open vuur en rook beslomit.
• Voorkom huidcontact met benzine. Inhalerer geen benzinedampen. Draag alkijd beschermende handschoenen bij het tanken. Wissel en reinig regelmatig beschermende kleding.
• Voorkom het spillen van benzine en olie uit veiligheids-en milieu overwegingen. Veeg gemorste benzine direct af en reinig de machine. wissel direct kledingstukken indien u hierover gemorst hebt met benzine.
  Voorkomijd er contact van benzine op uw kleding. Trek direct kleding uit indien deze in contact is geweest met de brandstof om brandgevaar en huidcontact te voorkomen.
• Controller met regelmaat de benzinetankdop op lekkage en of deze goed aflicht.
• Draai de benzinetankdop als ied goed aan en start de machine op een andere plaats (min.3 meter verder) dan waar u heeft bijgetankt (9).
  Tank nooit bij in afgesloten ruimten. Benzinedampen vormen zeer brandbare gassen op grondniveau (gevaar voor explosies).
• Transporteer en sla de benzine enkel op in goedgekeurde cans. Verzeker u dat de benzine volgens voorschriften is opgeslagen en geen toegang heeft voor derden.
  Tank nooit een hete of nog draaiende motor bij.

Bediening

• Gebruik de motorsproeier alleen bij goed Licht en zicht. Gebruik de motorsproeier in geen geval's nachts. Gebruik de motorsproeier Niet als het regent of net geregend heeft (gevaar van letsel door uitglijden en vallen als het nat is).
• Wees maar voorzichtig op gladde of natte oppervlakken (ijs en sneeuw) in de winter waar er gevaar voor uitglieden bestaat en zorg er te allen tijde voor dat u stevig op de grond kut blijven staan.
• Gebruik de motorsproeier in geen geval wanner u op een ladder staat.
• Klim nicht in een boom om uit de hoogte de motorsproeier te kannen gebruiken.
• Gebruik de motorsproeier in geen geval wonneer u op een onstabiele ondergrond staat.
• Richt het mondstuk van de motorsproeier Niet op mensen of deren. Uitgeworpen materiaal kan ernstig letsel veroorzaken.
• Raak de bougie-aansluiting Niet aan verwijl de motor loopt.
• Raak geen bewegende onderdelen van de motorsproeier aan verwijl de motor loopt.
• Raak de uitlaat of andere motoronderdelen Niet aan verwijl u de machine gebruikt of kort geleden gebruikt heeft. Deze motoronderdelen nutzen zeer heet worden en ernstige brandwonden veroorzaken.

Pauze
Transport
Bijtanker
Onderhoud
Delen Vervangen

• Verzeker u ervan dat de giftigheid van de te gebruiken pesticiden of herbicidenbekend is voor gebruik en lees de bijbehorende gebruiksaanwijzingen zorgvuldig door zodate u vertrouwd bent met de juiste procedures voor het gebruik van de chemische middelen in kwestie. Als de pesticiden/herbicides in aanraking komen met uw huid, dient u de betreffende plek onmiddelijk af te spoelen en goed met zeep te wassen. Doe de dop van de spreotank goed zich om te voorkomen dat er chemische middelenuit+kunnenlekken.

Onderhouldsinstructies

• Wees milieubewust. Werk met zo min möglichk lawaai en belasting van het milieu als möglichk. Laat de afstelling van de carburateur checken.
• Reinig de motorsproeier met regelmaat en controllerer alle bouten, moeren en schroeven op hun bevestiging.

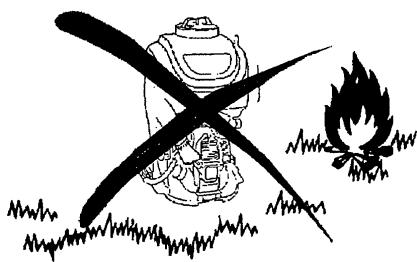

• Onderhoud of plaats de motorsproeier nooit in nabijheid van open vuur, vonken, etc.
• Sla de motorsproeier altijd op met een lege tank in een goed geventileerde ruimte.

Sla acht en volg alle relevante veiligheidsinstrukties, uitgeveen door overheidsinstellungen en verzekeraars.

Voer geen enkele modifikatie uit aan uw motorsproeier, waar dit uw verilgheid in gevaar brengt.

Het uitvoeren van onderhoud of reparaties door de gebruiker is beperkt tot de in deze gebruiksaanwijzing omschreven punten.

Alle andere werkzaamheden dieren door de erkende vakman/dealer uitgevoerd te worden. Gebruik enkel originele DOLMAR-onderdelen.

Gebruik van Niet originele onderdelen of toebehoren verhoogt de kans op verwondingen en ongelukken. DOLMAR accepteert geen enkele claim die voortvloeit het gebruik van Niet-originele onderdelen of toebehoren.

Eerste Hulp

In geval van ongelukken dient een goed gevulde Eerste hulp-koffer volgens DIN 13164 aanwezig te+zijn. Vul direct na gebruik van de inhoud de koffer wee velledig aan.

Wanneru hulp inroegt,geef altijd de volgende informatatie:

• Plaats van ongeluk
• Water gebeurt is
  Aantal verwonde mensen
  -Aard van verwondingen
  -Uw naam

Verpakking

• De motorsproeier worden geleverd in een beschemende kartonnen doos om transportschade te voorkomen. Karton is een grondstof die kan worden hergebruikt (papier kringloop).

EU-CONFORMITEITSVERKLARING

Model; SP-252.4R

Wij verklaren onder ons exclusieve aansprakelijkheid dat dit product voldoet aan de volgende normen van de standard documenten, EN292, EN55012 in overeenstemming met EU richtlijnen, 89/392/EEC, zoals gewijzigd bij 98/37/EEC, 93/68/EEC, 89/336/EEC, zoals gewijzigd bij 92/31/EEC.

Gemeten geluidsdrukniveau: 98 dB

Gegarandeerd geluidsdrukniveau:102 dB

Deze geluidsdruk waarden waren gemeten in overeenstemming met EU richtlijnen 2000/14/EC.

Conformiteits beoordelingsmethode:Annex V.

CE2007

Shigeharu kominami

Managing Director

Rainer Bergfeld

Managing Director

De verantwoordelijke fabrikant:

Makita Corporation.

3-11-8,Sumiyoshi-cho,Anjo,Aichi,JAPAN

Gevolmachtig Vertegenwoordiger in Europa:

DOLMAR GmbH

Jenfelder Str. 38,22045 Hamburg, Duitsland

TECHNISCHE GEGEVENS

Model	SP-252.4R
Afmetingen: (length x bredte x hoogte) mm	380 x 420 x 635
Leeg gewicht kg	9.1
Inhoud spreieertank L	20

Pomp

Geluidsdruk (Lpa) volgens 98/37/EC dB	84.0
Maximale geluidsdruk (Lwa) volgens 2000/14/EC dB	102.0

Opmerkingen: 1. Gebruik uitsluitend de door DOLMAR gespecifieerde olie en bougie.
2. Deze technische geevens können zonder kennisgeving vooraf gewijzig worden.

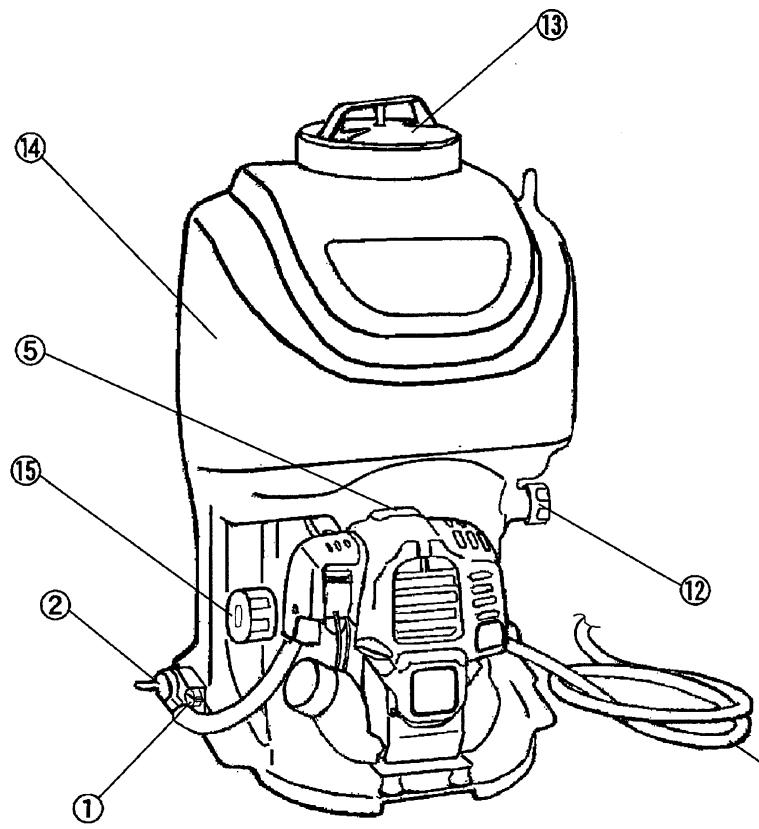

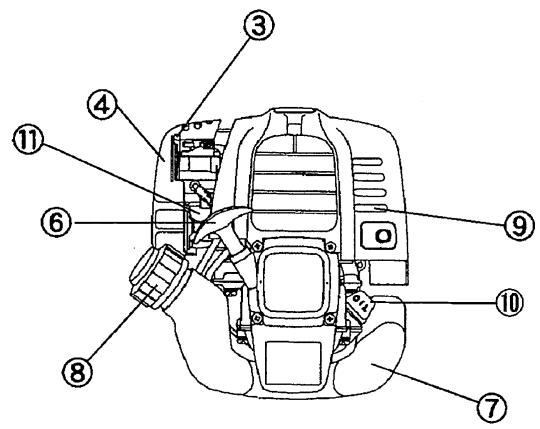

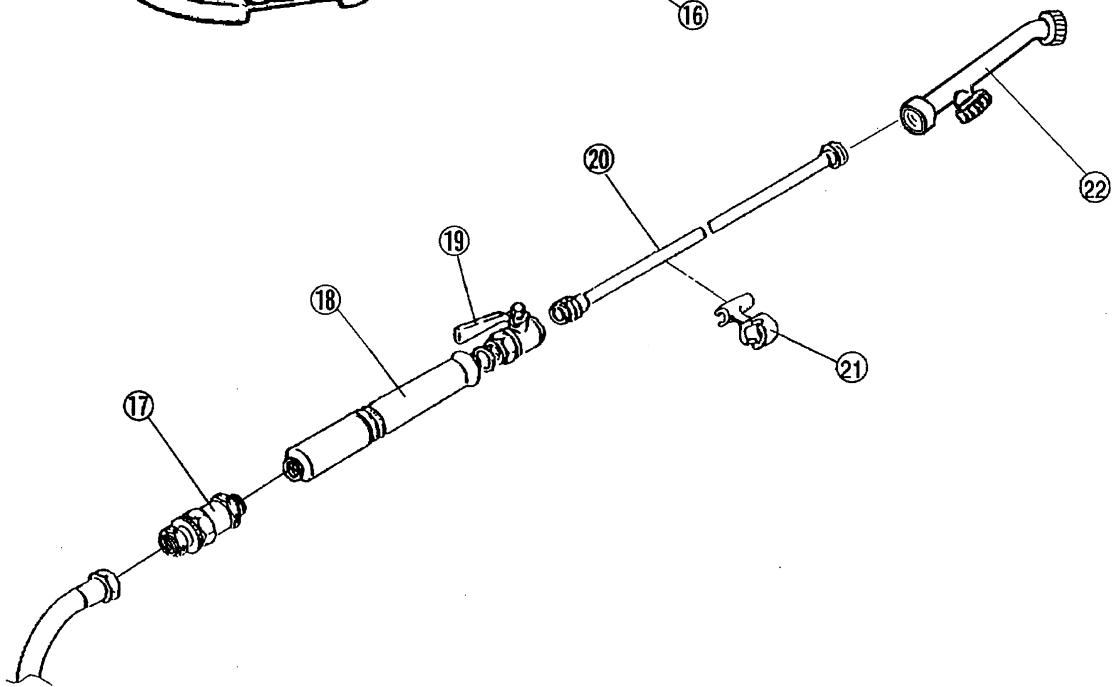

No	Benaming van onderdelen	No	Benaming van onderdelen	No	Benaming van onderdelen
1	I-O-schakelaar	9	Uitlaat	17	Snelkoppeling
2	Gashendel	10	Oliepeilstok	18	Handgreep
3	Chokehendel	11	Opvoerpomp	19	Afsluiter
4	Luchtfilter deksel	12	Sproeiertank dop aflaatopening	20	NozSproeipijp
5	Bougie afdekking	13	Sproeiertank dop vulopening	21	Sproeipijphouder
6	Trekstarter	14	Sproeiertank	22	Mondstuk (groothoek, dubbele kop)
7	Brandstoftank	15	Instelling spreidruk	23
8	Brandstoftankdop	16	Spuitslang	24

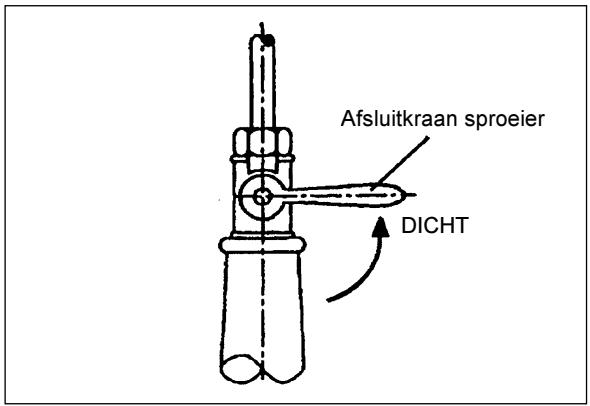

WAARSCHUWING: Voor aanvang van werkzaamheden aan de motorsproeier, ALTIJD de motor UITSCHAKELEN en de bougiekapjes van de bougies aftrekken. ALTIJD werkhandsschoenen dragen.

WAARSCHUWING: De motorsproeier alleen weeer starten nadat deze VOLLEDIG is samengesteld.

1. MONTAGE VAN DE SPROEIER

Raadpleeg de afbeelding op de vorige bladzijde (Lijst van onderdelen) voor de montage van de handgreep, kraan, spreepijp en het mondstuk. Let op dat u de onderdelen op de juiste wijze monteert om lekkage te voorkomen.

2. INSTellenen VAN HET SCHOUDERHARNAS

Maak de twee schouderriemen vast zoals aangegeven op de afbeeldingen hieronder en controllerer of de riemen Niet verdraaid zich.

Deze instructie beschrijft de procedure voor 1 riem. Monteer de 2de riem opdezelfde manier.

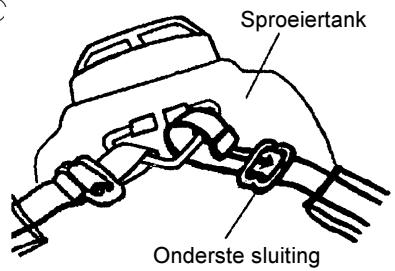

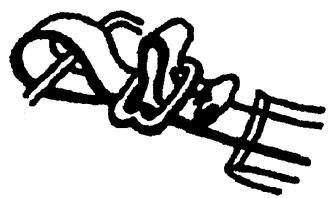

Instellen van het bovenste deel van de schouderriemen

①

(2)
(3)

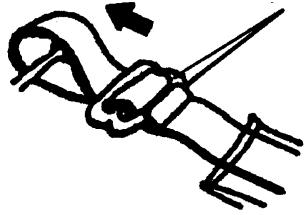

Trek de schouderriem in de richting van de pijl, en steek het omgeslagen uiteinde waar terug in de sluiting.

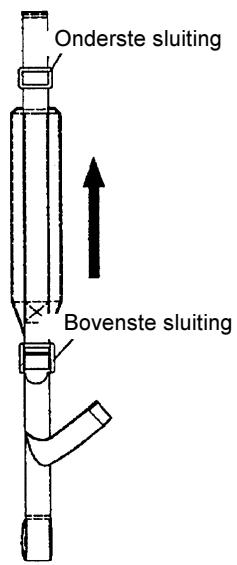

Instellen onderste deel van de schouderriemen

①

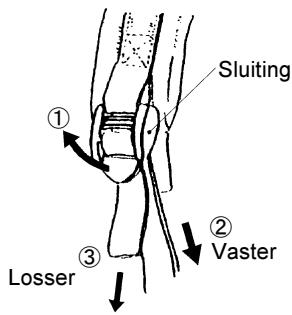

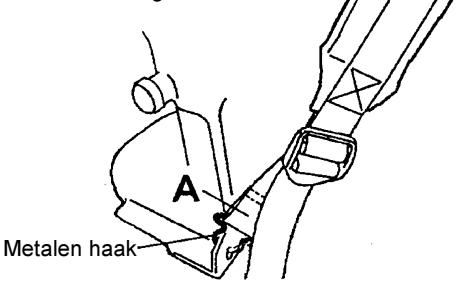

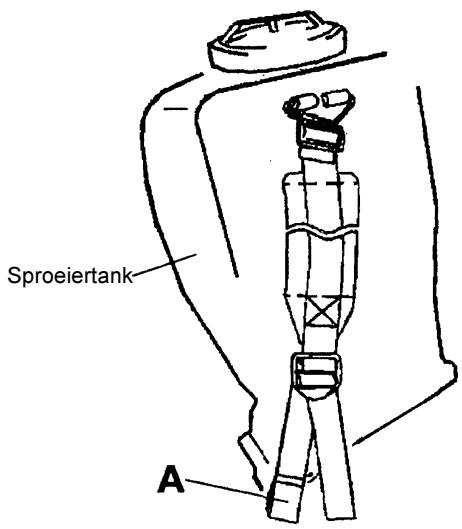

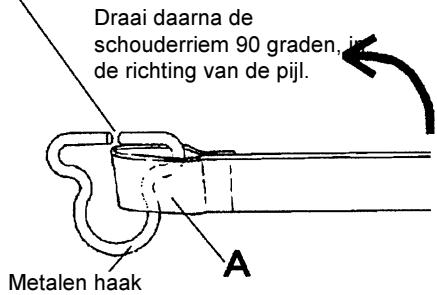

Stek het deel van de schouderriem, gemarkeerd met 'A', een van de beiden overlappende schouderriemen, in de metalen haak, zoals te zien in ② en ③.

Haal het deel, gemarkeerd met 'A', door de spleet in de metalen haak.

③ Herhaal deze bewerking voor de andere schouderriem. De instelling is daarmee afgesloten.

VOOR GEBRUIK

Inspectie en bijvullen van motorolie

• Voer de volgende procedure uit wanner de motor is afgekoeld.
• Houd de motor horizontaal, verwijder de oliepeilstok en kijk of het oliepeil zich tussen de markeringen voor het maximale en het minimale oliepeil bevindt. Wanner er zo weinig olie in de motor zit dat alleen de tip van de oliepeilstok de olie raakt wanner de oliepeilstok in het carter steekt zonder vastgedraaid te zijn (Afb. 1), dient u motorolie toe te voegen (Afb. 2).
• Voor uw informatie, het duurt ongeveer 10aar voor er olie bijgebuid moet worden (10keer, of 10 tanks).
• Als de olie verkleurd blijkt, of wanneer u vuil in de olie aantreft, dient u de olie te verversen. (Zie bladzijde 88 voor de intervallen en manier van verversen.)

Aanbevolen olie: SAE10W-30 olie van API Classificatie SF Klasse of hoger (4-takt olie voor auto's)

Hoeveelheid olie: Ongeveer 0,08 L.

NOOT: Als de motor Nietrecht worden gehonden, kan er olie in de motor terecht komen en kurz u teveel olie in het blok doe. Als er teveel olie in het carter gedaan is, kan de olie verontreinigd raken, of verbranden met een witte rook als resultaat.

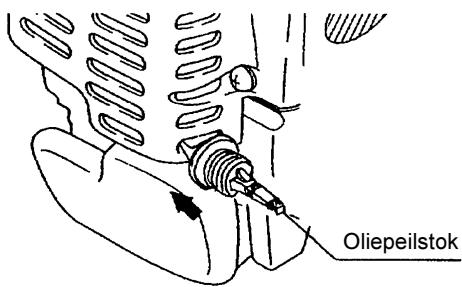

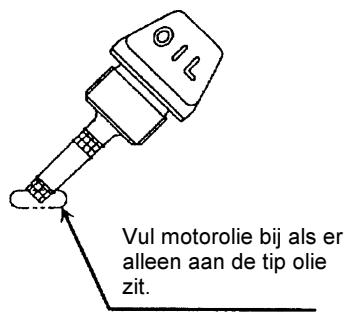

Opmerking 1 bij het verversen van de olie; de "oliepeilstok"

• Verwijder stof en vuil rond de olievul-opening en haal de oliepeilstok los.
• Houd de losgemaaakte oliepeilstok vrij van zand en stof. Doet u dat Niet, dan kunnen vuil dat aan de oliepeilstok血液循环en hangen de circulatie van de olie door de motor belemmeren of het binnenwerk beschadigen, wat kan leiden tot problemen.
• Om de oliepeilstok schoon te honden kunt u deze bijvoorbeeld met+zijn knop in de motor-afdekking steken, zoals in Afb. 3 te zien is.

Afb.1

Afb.2

Afb.3

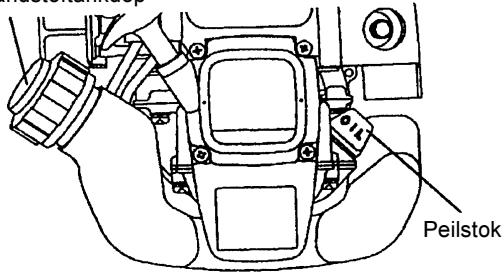

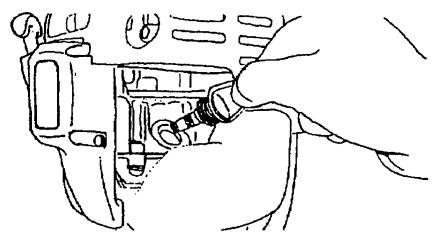

1) Houd de motor horizontal en haal de oliepeilstok los.

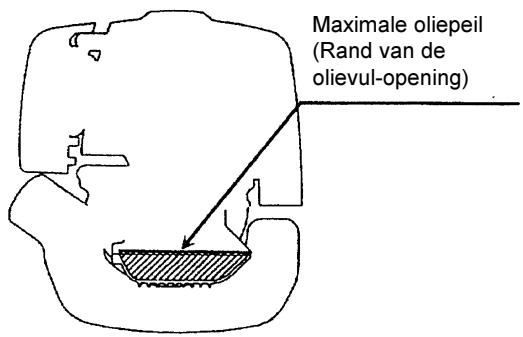

2) Vul bij met motorolie tot aan de rand van de olievul-opening. (Zie Afb. 2 op de vorige bladzijde).

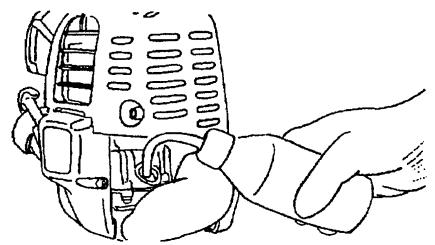

Gebruik bijvoorbeeld een spuitfles om de olie makkelijker in de opening te kriijgen.

3) Zet de oliepeilstok weer goed vast. Doet u dat nicht, dan kan er olielekkage optreden.

Opmerking 2 bij het verversen van olie: "Als er olie gemorst wordt"

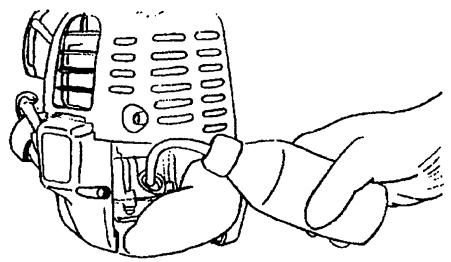

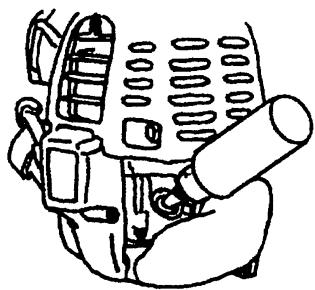

• Als er olie gemorst worden tussen de brandstoffank en de motor zelf, kan de olie in de inlaat van de luchtkoeling gezogen worden, waardoor de motor verontreinigd kan raken. Vergeet Niet om gemorste olie op te nemen voor u de motor weein in gebruik neemt.

TANKEN

Omgaan met brandstof

U moet brandstof met de grootst möglichke voorzichtigheid behandelen. Brandstof kan aan oplosmiddelen verwante stoffen bevatten. U moet tanken in een voldoende geventileerde ruimte of in de open lucht. Adem de brandstofdampen Niet in en houd de brandstof zo veel möglichk bij u vandaan. Als u herhaaldelijk en voor langere tijd in aanraking bent met brandstoffen, za de huid uitdrogen en kan zich een huidziekte of allergie ontwikkelen. Als er brandstof in uw oog komt, dient u het oog te spoelen met water. Als u oog dan nog pijn blijft doein, dient u een arts te raadplegen.

Opslagtermijn van brandstof

Brandstof hoor binnen 4 weken opgebruikt te worden, zichs al wordt het bewaard in een speciale container in een goed geventileerde, donkere ruimte.

Als u geen speciale container gebruikt, of als de container open is, kan brandstof binnen een dag onbruikbaar worden.

Opslag van de machine en de tank

-Bewaar de machine en de tank op een koele plek,uit de zon.
- Bewaar in geen geval brandstof in de passagiersruimte of de bagageruimte van uw auto.

Brandstof

De gebruikte motor is een 4-takt motor. Let er op dat u benzine voor auto's gezruikt (normaal of super).

Opmerkingen over brandstof

• Gebruik nooit een benzine-olie meldsel. Doet u dit toch, dan kan er zich een koolstof afzetting vormen en können er Mechanische problemen op gaan treden.
• Gebruik van slechte brandstof zal de motor onregelmatig doe starten.

Tanken

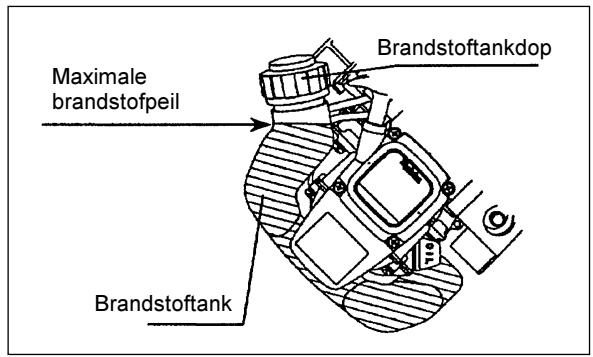

Gebruike benzine: benzine voor auto's

• Maak de tankdop een beetje los om eventuele gassen te lately ontsnappen.
• Haal de tankdop los en doe brandstof in de tank terwijl u er voor zorgt dat de gassen in de tank kan ontsnappen door de vulopening maar boven te houden. (Doe nooit brandstof in de vulopening voor de motorolie.)
• Veeg de omgeving van de tankdop goed schoon om te voorkomen dat vreemde voorwerpen in de brandstoffank verechtkommen.
• Doe de tankdop weer goed vast als u klaar bent met tanken.
• Als er een beschadiging of onvolkomenheid is aan de tankdop, dient udezete verrangen.
• De tankdop is aan slijtage onderhevig en dient elke twee a drie maar verwangen te worden.

1) Mengen van chemische bestrijdingsmiddelen

1. Chemische bestrijdingsmiddelen zijn giftig. Wanner u met chemische bestrijdingsmiddelen werkt, dient u te allen tjnde de door de fabrikant verstrekte instructies strikt op te volgen.
2. Gebruik te allen tijde de meegeleverde zeef wanner u chemische bestrijdingsmiddelen in de spreieertank giet.
3. Doe de dop van de spreiertank stevig zich om lekkage te voorkomen.
4. Als u de chemische bestrijdingsmiddelen in de spreieiertank zich wilt Mengen, moet u het water als eerste in de tank doein, voor de te gebruiken chemische bestrijdingsmiddelen.

Let op:

• Wees te allen tijde uiterst voorzichtig met chemische bestrijdingsmiddelen gebruik. Mocht uw huid onverhopt in aanraking komen met chemische bestrijdingsmiddelen gebruik, dan dient u de betreffende plek onmiddelijk af te spelten met groe hoeveelheden water.

2) Gebruiken van een ander chemisch middel

1. U要去 de spreoiertank, de pomp en het mondstuk extra goeduitspoelen voor u een ander chemisch middel in de spreoiertank gaatdoen. Mengen van restjes van eerder gebruikte chemische middelen met andere middelen kan leiden tot ziektes en andere aandoingen.

STARTEN VAN DE MOTOR

WAARSCHUWING

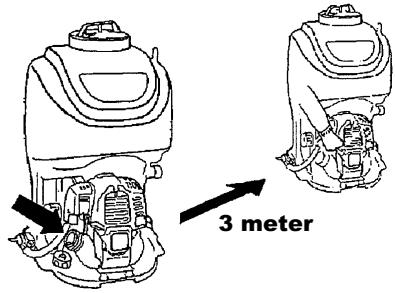

• Start de motor in geen geval op bezelfde plek als waar u getankt heeft. Ga minstens 3m bij de tankplek vandaan voor u de motor start. - Doet u dit Niet, dan kan er brand ontstaan.
• De uitlaatgassen van de motor zijn giftig. Gebruik de motor Niet op een slecht geventileerde plek, bijvoorbeeld in een tunnel, in een gebouw enz.. - Gebruik van de motor op een slecht geventileerde plek ka leiden tot vergiftiging door uitlaatgassen.
• Stop en inspecteer de motor onmiddelijk wonneer u na het starten ie's abnormaals bespeurt, zoals een vreemd geluid, geur, of trilling. - Als u de motor blijt gebruiken terwijl zich een dergelijk abnormaal verschijnsel voordoet, kan dat leiden tot een onceval.

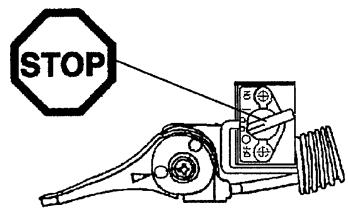

• Controller of de motor indediaad stopt wanner de stopschakelaar op de "O" stand worden gezet.

1) Vór het starten van de motor, ALTIJD controlleren dat er vloeistof in de sproeiertank zit.
2) Zet de aflsuitkraan in de stand DICT.

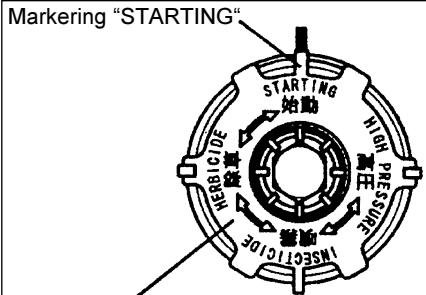

3) Draai deinstalling van de sproeidruk tot de aanduiding "STARTING" op de markeerstreep staat.

1) Wanner de motor koud is of als er is bijgetankt.

(1) Laat het gas los en zet de omwentelingssnelheid van de motor op het minimum.

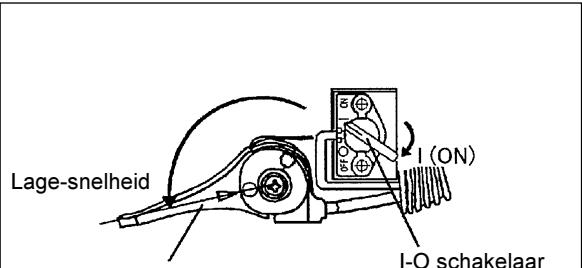

(2) Zet de stopschakelaar op "I".
(3) Controller of de gashendel op de lage-snelheid stand staat.

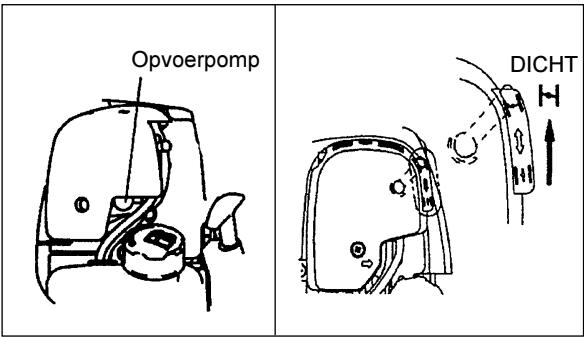

(4) Blij op de opvoerpomp drukken tot er brandstof in de opvoerpomp komt.

• In het algemeen zal er na 7 tot 10 koer drukken brandstof in de opvoerpompkommen.
• Als u de opvoerpomp te intensief gebruikt, za het teveel aan benzine teruggevoerd worden maar de brandstoftank.

(5) Doe de chokehendel aan de rechterkant maar boven en doe de choke zich.

Installing spreoidruk

Gashendel

(6) Houd de afdekking van het element met uw linkerhand vast om te voorkomen dat de motor van zijnplaats komt en zet uzelf schrap.

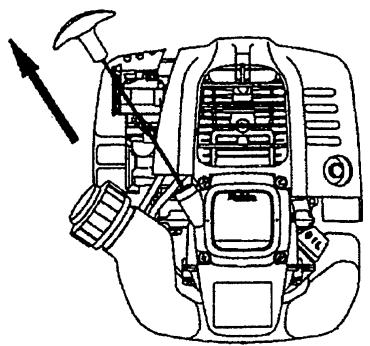

(7) Trek rustig aan de trekstarter tot u waarstand voelt (compressiepunt). Laat de treksteller verrolgens terugkeren en trek er dan krachtig aan.

Trek de trekstarter nooit vollediguit.
- Laat nooit direct los nadat u de trekstarter heeft UITgetrokken. Houd de treksteller vast totdat.Deze terugkeertaar zich oorspronkelijke positie.

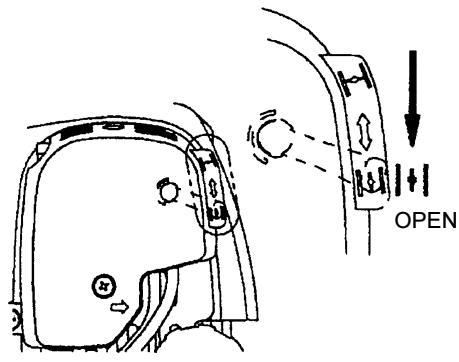

(8) Zet de chokehendel open wanner de motor start.

• Zet de chokehendel steeds verder open werwijl u controleert hoe de motor loopt. Vergeet Niet dat de chokehendel uiteindelijk hebemaal open moet staan.
• Als het koud is of wanner de motor is afgekoeld, mag u nooit de chokehendel ineens helemaal open zetten. Doet u dit toch, dan kan de motor stilvallen.

(9) Laat de motor 2 a 3 minutes opwarmen.
(10) Het toerental van de motor zal zich stabiliseren en de overgang van laag maar hoog toerental zal soepeler gaan. De motor is nu opgewarmed.

2) Wanner de motor warm is.

(1) Plaats de motor op een vlakke ondergrond.
(2) Druk een pauar keer op de opvoerpomp.
(3) Controller of de chokehendel open staat.
(4) Houd de afdekking van het element met uw linkerhand vast om te voorkomen dat de motor van+zijnplaats komt enzet uzelf schrap.
(5) Trek de hendel van de trekstarter voorzichtig uit tot u watstand voelt. Laat de treksteller terugkeren maar de uitgangspositie en trek er verwolgens stevig aan.

STOPPEN VAN DE MOTOR

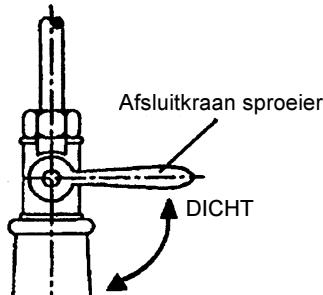

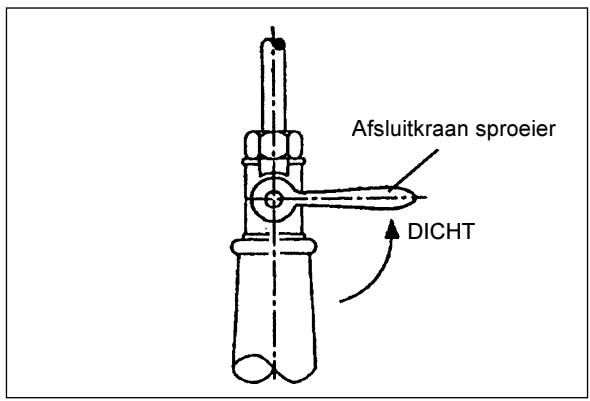

1) Draai de aflsuitklep op de spreier in de stand DICT.

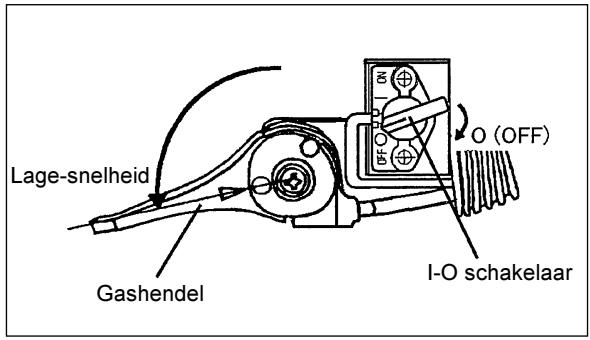

2) Draai de I-O schakelaar in de stand "O".

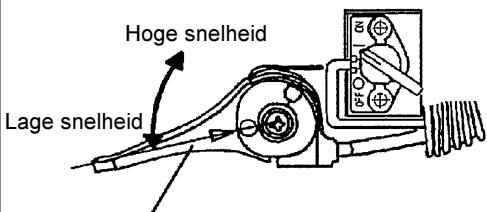

3) Zet de gashendel in de stand lage-snelheid.

1. Start de motor (zie pagina 84)
2. Doe de motorsproeier op uw rug nadat u de motor gestart heeft en stel de schouderriemen zo af dat de machine zo dicht möglich bij uw lichaam blijft. Laat de motor stationair lopen en zorg ervoor dat u de motorsproeier Niet te veel kanelt.

Stel de riempjes als volgt af.

1) Losmaken van de riempjes: ① Til de sluiting op.
② Trek aan het uiteinde van het riempje dat aan de motorsproeier vast zit.
③ Trek aan het losse uiteinde van het riempje.
2) Strakker trekken van de riempjes.
Opmerking: Als de riempjes Niet belast zijn,+zijn ze relatief gemakkelijk te verstellen.
3. Selecteer de gewenste werkdruk met de instelling werkdruk.
4. Stel de gashendel in op de gewenste positie, open de afsluitkraan op de sproeier, tot de gewenste straal bereikt is.

HOGE DRUK
LAGE DRUK
INSTELLING WERKDRUK

Gashendel

OPEN

Let op

Sproei aktijd met de wind mee. Wees extra waakzaam om situatuies te vermijden waar in de gesproeide chemische middelen terug maar uzelf toe worden geblazen.

GEVAAR

• Stop de motor en LAST deze afkoelen voor u inspectie en onderhoud gaat uitvoeren. Verwijder ook de bougie en de bougiekap.
• Als u inspectie of onderhoud uitvoert direct nadat de motor gestopt is of wonneer de bougiekap nog op zichplaats zit, kutu zich branden of een ongeval oplopen,ondat de motor onverwacht opstart.
• Controller of alle onderdelen goed op hun plek zitten na inspectie of onderhoud. Ga pas daarna de machine opnieuw gebruiken.

1. Verversen van de motorolie

Te lang gebruekte motorolie za de levensduur van de heen en weer bewegende en roterende onderdelen flink bekorten. Vergeet nicht te controleren wonneer en hoeveel oliie ververst moet worden.

GEVAAR

In het algemeen zullen de motor zich en de motorolie nog enigeijd hebijven ook al is de motor gestopt. Als u de olie wilt gaan verversen, moet u eerst controeren of de motor zich en de motorolie daarin voldoende+zijn afgekoeld. Doet u dat Niet, dan bestaat het gevaar dat u zich zult branden. Net nadat de motor gestopt is, circuleert er nog olie in de motor en is nicht alle olie teruggekerd in de oliepen. Bijvullen kan nu zorgen voor teveel olie.
- Als er teveel olie in het carter gedaan is, kan de olie verontreinigd raken, of verbranden met een witte rook als resultaat.

In het begin na elke 20 bedrijfsuren, daarna na elke 50 bedrijfsuren.

Aanbevolen olie: SAE10W-30 olie van API Classificatie SF Klasse of hoger (4-takt olie voor auto's)

Voer de volgende procedure uit bij het verversen van de olie.

1) Controller of de tankdop goed zich zit.
2) Maak de oliepeilstok los.
- Houd de oliepeilstok vrij van stof of vuil.

Brandstoftankdop

3) Gebruik de meegeleverde afgewerkte oliefles om de oude olieuit het carter te halen.

• Knijp de onderkant van de fles in en steek de tuit in de olie. Laat de onderkant van de fles los om de oude olie uit het carter op te zuigen.
• Wonneer het carter bijna leeg is, kurz u de motorsproeier een beetje proberen te kantelen zodate u de resterende olie gemakkelijker kurz verwijderen.

4) Zet de machine waarrecht. Gebruik de olievulfles om het carter tot boven aan met olie te vullen.
5) Doe de peilstok waar terug en doe deze stevig vast. Als u de peilstok Niet goed vast doet, kan er olielekkage optreden.

• Gebruik de meegeleverde afgewerkte oliefles en de olievulfles alleen voor de bestemde doeleinden.

Afgewerkte oliefles

Olievulfles

Gooi afgewerkte motorolie Niet wet met het normale vuilnis en loos het nicht in de natureur of in een sloot. Het afvoeren van olie is wettelijk geregeld. Volg aktijd de geldende wetten en regelgeving wonneer u zich van afgewerkte motorolie wilt ontdoen. Neem contact op met een erkende onderhoudsmonteur als u hieromtrent vragen hebct.
- Ook wonneer u olie gewoon bewaart za de olie op den duur bederven. Controller regelmatig of de olie die u wilt gebruiken nog goed is (vervang de olie minstens elke 6 maanden).

2. Schoonmaken van het luchtfilter

!WAARSCHUWING: BRANDBARE MATERIALEN STRIKT VERBODEN

Interval voor reiniging en controle: dagelijks (elke 10 bedrijfsuren)

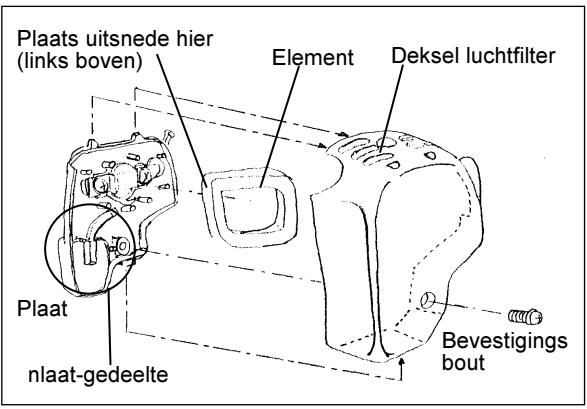

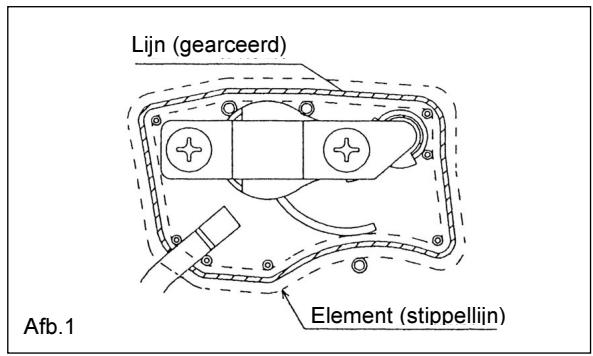

• Verwijder de bouten die het deksel van het luchtfilter vastzetten.
  Trek aan de onderkant van het deksel en maak het deksel van het luchtfilter los.
• Doe de choke—helemaal zich en zorg ervoor dat de carburateur vrij blijft van stof en vuil.
• Verwijder het element van het luchtfilter, was het element met een neutraal wasmiddel opgelost in lauw water en LAST het element goed drogen. Doe het element waar terug op+zijn plaats zoals aangegeven door de stippellijn in Afb. 1.
• Gebruik een stuk papier om eventuele olie van het deksel van het luchtfilter en van deplaat waarop de inlaat is gemonteerd te verwijdersen.
• Onmiddelijk na het reinigen dient u het deksel van het luchtfilter terug te zetten en vast te makeen met de bevestigingsbout. (Bij het in elkaar zetten dient u eerst de bovenkant aan te brengen en dan pas de onderkant.)

3. Controlen van de bougie

• Gebruik enkel de originele bougiesleutel om een bougie te verrangen of te controleren.

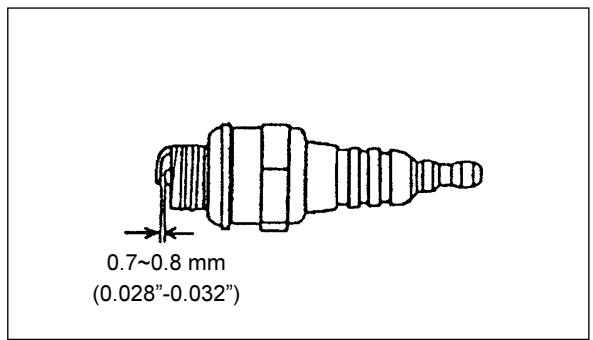

• De afstand:tussen de 2 elektroden moet 0,7-0,8mm bedragen. Is de afstand te groot of the nauw, stel deze bij. Als de bougie aangekoekt is, cervang deze of maak deze schoon.

WAARSCHUWING: Raak nooit de bougiekabel aan met draaiende motor (gevaar voor elektrische schok met hoog voltage).

4. Schoonmaken van het brandstofffilter

GEVAAR: ONTVLAMBARE MATERIALEN TEN STRENGTHE VERBODEN

Interval voor reiniging en inspectie: Maandelijks (om de 50 bedrijsuren)

Zuigkop in de benzinetank

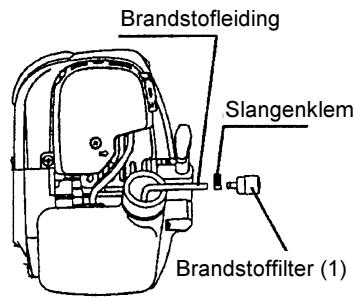

• Het brandstofffilter (1) van de zuigkop filtert de benzine voordat deze in de carburateur kommt.
• Regelmatte intege controle van dit brandstofffilter is aanbevolen. Verwijder de tankdop en haak de zuigkop maar buiten. Vervuilde of uitgeharde brandstoffilters uittwissenlen.
• Onvoldoende benzinetoevoer door verruilde zuigkopen konnen allerlei storingen veroorzaken, wissel waarom regelmatig het brandstofffilteruit, op zich minst om de paar maanden.

Storing lokaliseren

Storing	Onderdeel	Observatie	Oorzaak
Motor start nicht of nauwelijks	Ontsteking	Bougie vontk	Oorzaak in benzinetoevoer of compressiesystem, of mechanische oorzaak
		Vonkt nicht	Stopschakelaar, kabelbreuk, kortsluiting, bougie of aansluiting defect ontstekingsspoel defect
	Benzinetoevoer	Tank bevuld	Onjuiste chokepositie, carburateur defect, verruilde zuigkop, breuk, knik of vuil in benzineleiding
	Compressie	Geen compressie bij start	Voetpakking stuk, krukaskeerringen defect, zuigerveren gebroken of lekke bougiepakking
	Mechanische storing	Starter functioneert nicht	Gebroken startveer, defecte startpallen
Warm start problemen		Tank bevuld bougie vontk	Carburateur bevuld, latent reinigen
Motor start maar valt stil	Benzinetoevoer	Tank bevuld	Onjuiste afstelling, verruilde zuigkop of carburateur Defecte ontluchting, breuk benzineleiding, kabelbreuk, ontsteking defect
Onvoldoende vermogen	Diverse orzaken	Stationairloop onregelmatig	Luchtfilter bevuld, carburateur bevuld, uitlaat verstopuiatspoort bevuld

Onderdeel Bedrijfsuren		Voor gebruik	Na smering	Dagelijks (10 u.)	30 u	50 u	200 u	Motor uit/ rustpauze
Motorolie	Inspecteren/ reinigen	○
	Verversen					○*1
Onderdelen vastzetten (bouten, moeren)	Inspecteren	○
Brandstoftank	Reinigen/inspecteren	○
	Brandstof aftappen							○*3
Gashendel	Werking controlleren		○
Stopschakelaar	Werking controlleren		○
Stationaire draaisnelheid	Inspecteren/bijstellen			○
Luchtfilter	Reinigen			○
Bougie	Inspecteren			○
Kanaal luchtkoeling	Reinigen/inspecteren			○
Brandstoffleiding	Inspecteren			○
	Vervangen						◎*2
Brandstofffilter	Reinigen/revangen					○
Speling+tussen luchtinlaatklep en uitlaatklep	Bijstellen						◎*2
Olieleiding	Inspectie						◎*2
Reviseren motor							◎*2
Carburateur	Brandstof aftappen							○*3

*1 Voer de eerste verversing uit na 20 bedrijsuren.
*2 Laat de inspectie na 200 bedrijsuren uitvoeren door een erkende onderhoudsmonteur of motor-werkplaats
*3 Laat de motor gewoon even doorlopen nadat u de brandstoffank heeft leeg gemaakt om alle brandstof uit de carburateur te verwijderen.

OPLOSSEN VAN PROBLEMEN

Ga eerst zelf na wat er aan de hand zou konnen zich voor u om een reparatie gaat verzoeken. Als u iets abnormaals vindt, voer dan de handelingen beschreven in deze handleidinguit. Knoei net met onderden en demonteer geen onderden als dat Niet in de handleiding beschreiben worden. Neem contact op met een erkende onderhoudsmonteur of uw dealer voor eventuele reparations.

Probleem	Waarschijnlijke oorzaak (storing)	Oplossing
De motor start nicht	U heeft de opvoerpomp nicht gebruikt.	Druk 7 tot 10 keer op de opvoerpomp.
	Er worden nicht snel genoeg aan de trekstergetrokken.	Trek harder.
	Niet genoeg brandstof.	Ga tanken.
	Brandstofffilter verstopt.	Reinig het brandstofffilter.
	Brandstoffleiding geknakt of kapot.	Haal de knik eruit of verrang de brandstoffleiding.
	Slechte brandstof.	Als de brandstof oud of slecht is, is de motor moeilijker te starten, Gebruik verse brandstof.(Ververs de brandstof in de tank minstens eenkeer per maand.)
	Te grote toevoer van brandstof(verzuipen).	Zet de gashendel op halve of hoge snelheid en trek aan de trekstarter totdat de motor start. Als de motor nog steeds Niet wil starten, diert u de bougie eruit te draaien, af te drogen en weer in te draaien.Start de motor cervolgens zoals beschreiben.
	Losse bougiedop.	Zet de bougiedop waar vast.
	Vuile bougie.	Maak de bougie schoon.
	Abnormale elektrodenafstand.	Stel de afstandussen de elektroden van de bougie bij.
	Andere problemen met de bougie.	Vervang de bougie.
	Problemen met de carburateur.	Verzoek om inspectie en onderhoud.
	De treksteller werkt nicht.	Verzoek om inspectie en onderhoud.
	Problemen met de overbrenging.	Verzoek om inspectie en onderhoud.
Motor valt stil.Motosnelheid neemt nicht toe.	Niet genoeg opgewarmd.	Laat de motor eerst opwarmen.
	De chokehendel staat op "CLOSE" (dicht), alhoewel de motor al opgewarmd is.	Zet de chokehendel open.
	Brandstofffilter verstopt.	Reinig het brandstofffilter.
	Luchtfilter verstopt of verontreinigd.	Reinig het luchtfilter.
	Problemen met de carburateur.	Verzoek om inspectie en onderhoud.
	Problemen met de overbrenng.	Verzoek om inspectie en onderhoud.
	De gaskabel zit nicht goed vast.	Maak de gaskabel op de juiste wijze vast.
De motor stocht nicht.↓Laat de motor stationair lopen en zet de chokehendel op CLOSE (dicht).	Stekkertje los.	Maak het stekkertje vast.
	Problemen met het elektrische system.	Verzoek om inspectie en onderhoud.

Wanneer de motor Niet start na het opwarmen:
Als u geen problemen vindt via de bovenstaande controles, dient u het gas onceveeer 1/3 open te zetten en verzolgens de motor te starten.
