GEBRUIKSAANWIJZING XV-D800HDMI MPMAN

1. R/L CH uitgang
2. Y/CbPb/CrPr uitgang
3. Digitale audio COAXIALE uitgang

4. HDMI uitgang

5. Composite uitgang

6. S-VIDEO uitgang
7. OPTICALuitgang
   8.5.1 CH uitgang
8. SCART uitgang

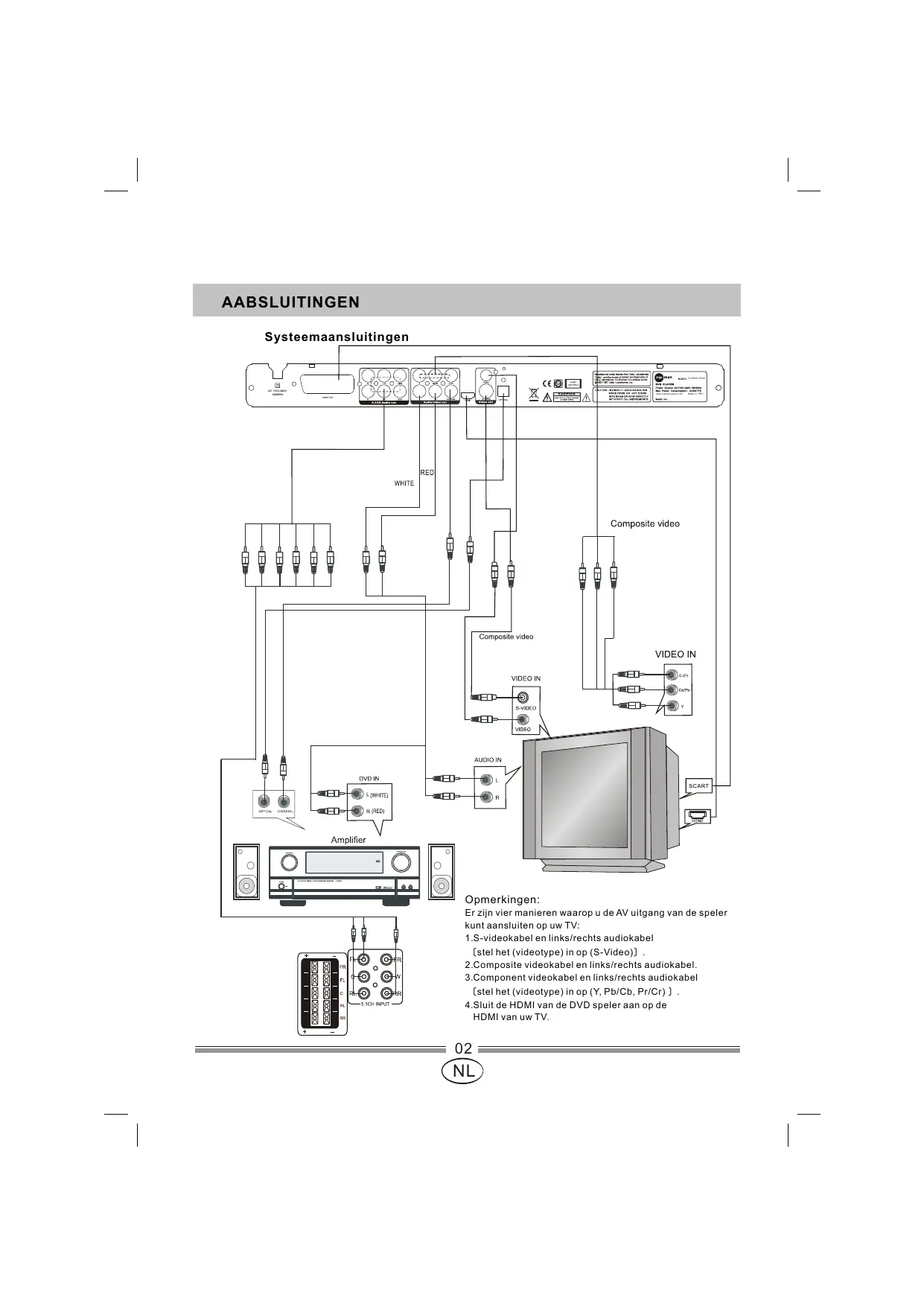

AABSLUITINGEN

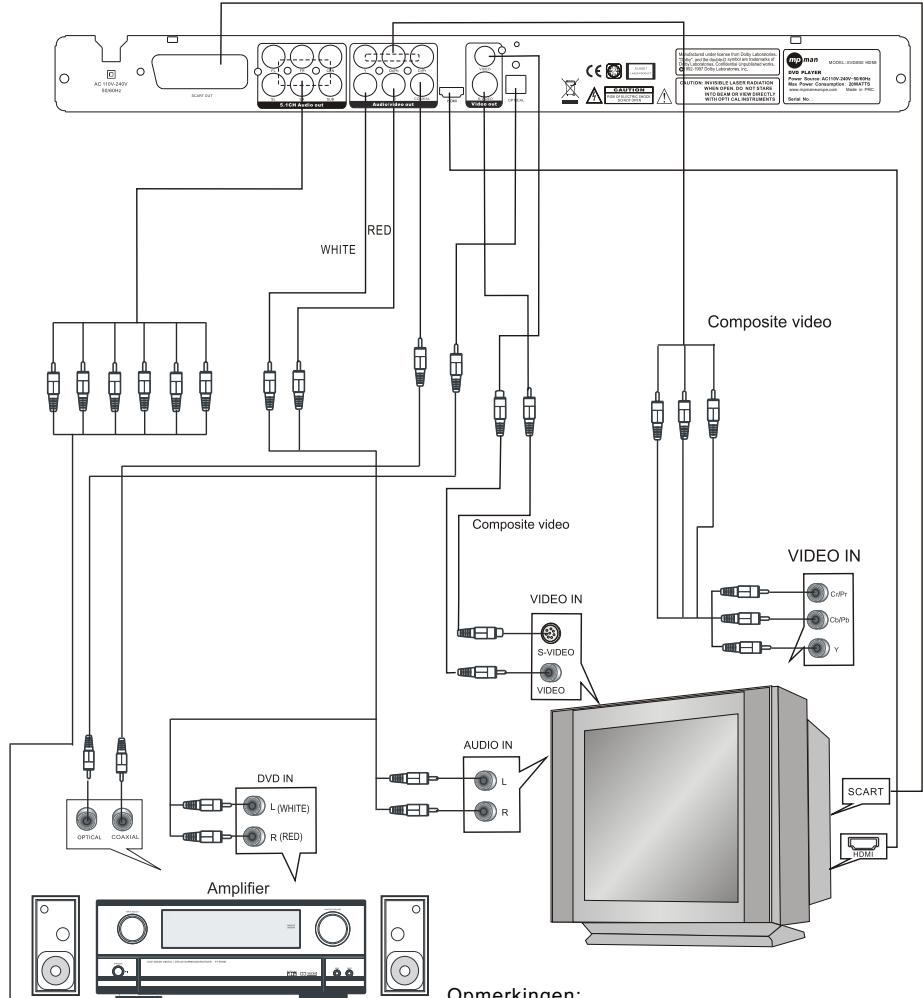

Systeemaansluitingen

Opmerkingen:

Er zijn vier manieren waarop u de AV uitgang van de spelerekunt aansluien op uw TV:

1.S-videokabel en links/rechts audiokabel
[stel het (videotype) in op (S-Video)]
2.Composite videokabel en links/rechts audiokabel.
3. Component videokabel en links/rechts audiokabel

[stel het (videotype) in op (Y, Pb/Cb, Pr / Cr ]
4.Sluit de HDMI van de DVD spelier aan op de HDMI van uw TV.

AABSLUITINGEN

SYSTEEMINSTELLINGEN

1.TV SYSTEM

Selecteer het TV Systeem aan de hand van het Kleurensysteme van uw TV. AUTO: Kies deze installing als uw DVD spelier is aangesloten op een multi-systeem TV. NTSC: Kies deze installing als uw DVD spelier is aangesloten op een NTSC TV. PAL: Kies deze installing als uw DVD spelier is aangesloten op een PAL TV.

2.AUTO AFSPELEN

Afnankelijk van de disk kan er een menu op het TV scherm verschijnen zodra u de disk laadt.

3.VIDEO

Selecteer de Video Uitgang: INTERLACE-YUV, TV-RGB, P-SCAN YPBPR, S-VIDEO. De Video Uitgangsmodus kan ook worden gewisseld met de V-MODUS toets op de afstandsbediening.

4.HD UITGANG

U kurz met deze optie de HDMI modus wisselen. Selecteer de HDMI 720P, 1080P of 1080i modus ter ondersteuning van uw HDMI TV.

5.TV TYPE

16:9 (Breedbeeld): Kies deze instelling als uw DVD speler is aangesloten op een breedbeeld TV. Als u deze instelling selecteert, maar geen breedbeeld TV heeft, kan de weergave op het scherm verrormd worden jegens verticale compressie. 4:3 LB (Brievenbus): Kies deze instelling als uw DVD speler is aangesloten op een TV met normale verhouding. U zult de films in hun originele aspectverhouding (hoogte/breedte verhouding) zich. U zult het gehele frame van de film zich, maar het za verticaal eenkleiner deel van het scherm beslaan. De film kan met zwarte balken bovenin en onderin het scherm worden weergegeven. 4:3 PS (Pan & Scan): Kies deze instelling als uw DVD speler is aangesloten op een TV met normale verhouding. De film worden in dit geval over het gehele TV scherm goedond. Dit betekent dat delen van de weergave (linker-en rechtzerijden) Niet zichtaar bijn.

Opmerkingen:

1. De weergaveverhouding van de afbeelding komt overeen met het opgenomen diskformaat. Sommige disks konnen de afbeeldingen möglichniet weergegeven in de door u geselecteerde aspectverhouding.

2. Als u een diskASFpeelt die is opogenomen in het 4:3 formaat op een breedbeeld TV,dan zullen erzwalte balken versusfen op de linker en rechterziende van het scherm.

3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U(Int) 3. U

6.WAHTWOORD

De wachtwoordoptie is aanvankelijk geblokeerd en u kunt hierdoor de classificatielieten nicht instellen of het wachtwoord wijzigen. Om de Classificatiefunctie te activeren, moet de wachtwoordcode worden ingeschakeld. Als u de classificatielieten wilt instellen, dan dient u het standardwachtwoord, 0000, in te voeren en op Enter drukken ter bevestiging. Om het wachtwoord te veranderen, zult u gesvraagd worden het oude wachtwoord in te voeren en verrolgens het nieuw. Voer een viercijferig nummer in (dit is uw wachtwoord).

AABSLUITINGEN

7.CLASSICATIE

De Classificatiefunctie werkkt als een system voor classificatielimieten, zoals ook films worden geclassificierd. Het werkket met DVD's die een classificatie hebben toegewezen gekregen. Dit helpt u te bepalen welke soort DVD's door uw familie worden bekeken.

1.Er zich twee classificatiemogelijkheden: NEE VOLWASSEN en GESCHIKT VOOR KINDEREN.

1. Selecteer de optie ALLES WEERGEVEN om de classificatielimiet te annuleren.

Opmerking:

Zolang de wachtwoordoptie is vergrendeld,kest u de classificatielimiet Niet instellen;
de classificatielimiet werkt nicht wanner de wachtwoordoptie is ontrendeld.

8.STANDAARD

Selecteer deze optie om alle systeemoptiestering te stellen waar de standard instellenen.

TAALINSTELLINGEN

1.OSD TAAL

Selecteer de optie OSD TAAL en druk verzolgens op de Piijtjestoetsen om de gewenste OSD taal te selecteren. Druk op Enter ter bevesting en de OSD za verzolgens in die taal worden weergegeven. Er zijn 5 beschikbare OSD taalopties: Engels, Frans, Duits, Nederlands en Italians.

2.AUDIOTAAL

Selecteer de optie AUDIOTAAL en druk verrolgens op de Pijltjestoetsen om de gewenste audiotaal te selecteren. Druk op Enter ter bevestiging. Als de disk die u wilt afspelen de taal beschikbaar stelt, zal de audio in die taal worden afgespeeld. Er zijn 5 beschikbare audiotalen: Italiaans, Engels, Netherlands, Frans, Duits.

3.ONDERTITELINGSTAAL

Selecteer de optie ONDERTITLEELINGSTAAL en druk verzolgens op de Pijltjestoetsen om de gewenste ondertitelingstaal te selecteren. Druk op Enter ter bevestigting. Als de disk die u wilt afspelen de taal beschikbaar stelt, zal de ondertiteling in die taal worden weergegeven. Er zijn 5 beschikbare ondertitelingstalen: Italians, Engels, Nederlands, Frans, Duits en Uit.

4.MENUTAAL

Selecteer de optie MENUTAAL en druk verrolgens op de Pijtjestoetsen om de gewenste menutaa te selecteren. Druk op Enter ter bevesting. Als de disk die u wilt afspelen de taal beschikbaar staat, za het menu in die taal worden weergegeven. Er zijn 5 beschikkbare ondertitelingstalen: Italiaans, Engels, Nederlands, Frans, Duits.

5.VOEDING HERVATTEN

Deze instelling kan het geheugen aftspelen realiseren. Wanner deze instelling is ingeschakeld, za de speler het geheugen hrroepen waar de spelier gestopt isijdens het uitschaken of uithalen van de disk. D.w.z. wanner u de disk opnieuw aftspeet, za het vanaf het gestopte punt worden afgespeid. Opmerking: met dieze functie kan elke disk van verschillende formaten in het geheugen worden opgeslagen.

Opmerking:

1.Indien uw voorkeurstaal onbeschikbaar is, zal de disk de standardaard taal afspelen.

2.De standaard taal van uw DVD speler is Engels.

AABSLUITINGEN

AUDIO INSTELLINGEN

1.AUDIOUIT

Selecteer de optie AUDIO UIT en druk verzolgens op de Pijljteestoetsen om de gewenste te selecteren. Druk op Enter bevestiging. Er zijn 3 beschikbare audio uittgangsmodi: SPDIF/OFF, SPDIF/RAW en SPDIF/PCM.

SPDIF/OFF: Vanuit de Coaxiale Uitgang en de Optische Uitgang komt geen signalaal.
SPDIF/RAW: Selecteer deze installing als uw DVD spelier is aangesloten op een vermogerversterker met een coaxiale of optische kappe. Wanner u een disk aftspeelt opgenomen met Dolby Digital, DTS en MPEG audioformaten, zullen de correspondende digitale signalen vanuit de Coaxiale en Optische Uitgang komen. De digitale uitgangen van deze spelier zijn ontworpen voor verbinding met een Dolby Digital, DTS of MPEG ontvanger of decodeerdeer.

SPDIF/PCM: Selecteer deze installing als uw DVD speler is aangesloten op een 2-kanaals digitale stereo versterker. Wanneer u een disk afspeelt opgenomen met Dolby Digital en MPEG audioformaten, worden de autiosignalen gemoduleerd in een 2-kanaals PCM signal en via de Coaxiale en Optische Uitgang worden aufgeseehd.

2.TOON

TOON: Gebruik de Omhoog en Omaag pijltjestoetsen om te scrollen en de toon aan te passen.

VIDEO INSTELLINGEN

1.HELDERHEID

Gebruik de Omhoog en Omlaag pijlstoetsen om te scrollen en de helderheid aan te passen.

2.CONTRAST

Gebruik de Omhoog en Omlaag pijltjestoetsen om te scrollen en het contrast aan te passen.

3 TINT

Gebruik de Omhoog en Omlaag pijltjestoetsen om te scrollen en de tint aan te passen.

4.VERZADIGING

Gebruik de Omhoog en Omaaag pijtjestoetsen om te scrollen en de verzadiging aan te passen.

5.SCHERPTE

Gebruik de Omhoog en Omlaag pijltjestoetsen om te scrollen en de scherpte aan te passen.

AABSLUITINGEN

LUIDSPREKER INSTELLINGEN

1.DOWNMIX

DOWMIX MODUS: Stel de front luidsprekers in op LT/RT, STEREO, VSS, 5.1CH.

2.FRONT

U dient het correcte type Frontluidspreker te selecteren aan de hand van het vermogen van de frontluidspreker.

DIGITALE INSTELLINGEN

1.0P MODUS

LIJN UIT: Selecteer deze instelling voor lijn-uit van het ingangssignaal. Dit ismeer geschikt voor gebruik's nachts,ocht het uitgangsvolume lager is.

RF REMOD: Deze instelling ismeer geschikt voor gebruik overdag,omdat het uitgangsvolume hoger is.

2.DYNAMISCH BEREIK

Wonneer LIJN UIT is geselecteerd,kest u deze instelling selecteren om de lijn-uit verhouding aan te passen en verschillende efecten te krijgen. Als u dit op VOL instelt, zal de piekwaarde van het audiosignal om het minimum worden gehouden; door UIT te selecteren zal het maximaal zich.

3.DUBBEL MONO

DUBBEL MONO: Als u versterker/decodeerder een Dolby Digital uitgang heeft,kestu voor uwversterker/decodeerde de modus stereo, links mono,rechts mono of gemixte mono selecteren.

OPMERKING:

Deze optie geldt alleen met de DOWNMIX UIT.

ALGEMENE BEDIENINGEN

AAN/UIT Druk op AAN/UIT om de spelere te starten.

Drukijdens het afspelen op AAN/UIT om de spelere to stoppen.

OPEN/SLUIT Druk op OPEN/SLUIT om de diskhouser te openen.

Druk nogmaals op OPEN/SLUIT om de diskhouser te sluiten.

TITEL Druk in DVD afspeelmodus op TITEL om het DVD titelmenu wee ter geven of om de eerste titel

af te spelen.

Opmerking:DEXE fuctie is diskafhankelijk.

MENU Druk in DVD afspeelmodus op MENU om het diskmenu van de huidige titel wee ter geven.

Opmerking: denen functie is diskafhankelijk.

V-MODE Druk in DVD afspeelmodus op deze toets om de video te wisselen:tussen ① YUV ② YPbPr

③ S-VIDEO ④ TV-RGB

OSD Druk in DVD aufspeelmodus op OSD om als volgt de huidige stand van de tijdteller weer te gevens.

DVD: Tt 01/05 ch 01/29

0:02:21

① _一

0

2 1NG

CINGINA

②

③ 11

0

④ T

0 1

(5) TTT

0

⑥ Naar Normaal Scherm

0-10 Toetsen Met deze toetsen=kunt u de是怎样 invoeren en tevens de titel, het hoofdstuk en de tracknummers.

• Drukijdens het afspelen van een CD, DVD, MP3 of VCD (met PBC UIT) op de 0-10 toetsen om

een track direct te selecteren.

• Wonneer een numeriek onderwerp op het scherm worden weergegeven, kut u de 1-10 toetsen

gebruiken om de gewenste invoer te selecteren.

TRAAG Druk in DVD, VCD of SVCD afspeelmodus op TRAAG om in slow-motion af te spelen.

Telkens dat u op TRAAG drukt za de disk achtereenvolgens op 1/2, 1/3, 1/4, 1/5, 1/6 & 1/7 snugheid

worden afgespeeld en cervolgens terugkeren maar de normale snelheid.

Druk op START om de normale afspeelmodus te hervatten.

VORIGE Druk in MPEG4, DVD, CD, MP3 of VCD afspeelmodus op VORIGE om de vorige track af te spelen.

VOLGENDE Druk in MPEG4, DVD, CD, MP3 of VCD afspeelmodus op VOLGENDE om de volgende track af

te spelen

HERHAAL ● Telkens dat u op de HERHAAL toets drukt, wisselt u van herhaalmodus.

• Erzem drie modi beschikbaar in MPEG4 en VCD afspeelmodus: Herhaal Track, Alles & Uit.

• Er zijn drie modi beschikbaar in DVD aftspeelmodus: Herhaal hoofdstuk, Herhaal Titel, Herhaal Alles en

Uit.Er waar drie modi beschikbaar in CD en MP3afspeelmodus: Signaal, Folder & Uit.

Opmerking: Tijdens het afspelen van een VCD要去 de PBC Modus op UIT zich inge

A-B Druk tijdens het afspelen op A-B om beginnPunt "A" te selecteren.

• Druk nogmaals in om eindhoven "B" te selecteren. De spelere za verwolgens het segmentussen A en B
  automatisch blijven herhalen
• Druk een derde keer op A-B om de A-B herhaalmodus te annuleren en punten A en B te wissen.

Opmerking: In CD/VCD/SVCD afspeelmodus moeten punten A en B binnendezelfde track ingesteld worden.

In MPEG4/DVD afspeelmodus konnen punten A en B in verschillende hoofdstukken worden geselecteerd.

TERUGSPOELEN Druk in MPEG4, DVD, CD, MP3 of VCD afspeelmodus op TERUGSPOELEN om terug te

spoelen. De disk worden achtereenvolgens op 2, 4, 8, 20 keer de normale snelheid teruggespoeld

en keert cervolgensteringuadrnade normale snelheid.

• Druk op START om de normaleafspeelmodus te hervatten.

VOORUITSPOELEN Druk in MPEG4, DVD, CD, MP3 of VCD afspeelmodus op VOORUITSPOELEN om

vooruit te spoelen.De disk worden achtereenvolgens op 2,4,8,20 keer de normale snelheid

vooruitgespoeld en keert

vervolgens terug maar de normale snelheid:
- Druk op START om de normale afspeelmodus te hervatten.
- Druk in afspeelmodus op N/P om de modus te wisselen:tussen AUTO/NTSC/PAL.

ALGEMENE BEDIENINGEN (vervolgd)

DEMPEN

Druk op DEMPEN om de audio uit te schakelen.

Druk nogmaals op DEMPEN om het geluid te herstellen.

WISSEN

Druk op WISSEN om de nummers die u in programmeermodus hebt ingevoerd te wissen.

PAUZE

Druktijdens het afspelen op PAUZE om het afspelen te pauzeren.

START

Druk op START om de normale afspeelmodus te hervatten.

STOP

Druk in afspeelmodus eenmaal op STOP om het afspelen te stoppen en het gestopte punt te behouden.

Druk op START om het afspelen vanaf het gestopte punt te hervatten.

Druk tweeemaal op STOP om het afspelen geheel te stoppen.

TERUG

Wonneer de PBC in de Menuweergave is, kurz u op "terug" drukken om het gewenste onderwerp te selecteren, waarna u wederom een selectie kurz makes in de Menuweergave.

Deze functie is alleen geldig in VCD modus.

ZOOM

Druk in VCD/SVCD/DVD/MPEG4 afspeelmodus op ZOOM om de weergave achtereenvolgens 1/2, 1/3, 1/4, 1/1, 2X, 3X, 4X te vergroten.

U kunt met deze functie inzoomen en uitzoomen.

STAP

Druk in DVD, VCD of SVCD afspeelmodus eenmaal op STAP en de weergave wisselt maar het volgende frame. Druk nogmaals in omoor een frame vooruit te gaan of druk op START om de normale afspeelmodus te hervatten.

OPMERKING: de stapfungtie is nicht beschikkaar in CD afspeelmodus.

INSTELLINGEN

Druk op de INSTELLINGEN toets op uw afstandsbediening om het instellingsmenu te openen. Het instellingsmenu bestaat uit verzillende submenu's.

Gebruik de of A toetsen om de gewenste optie in het menu te selecteren.

Gebruik de en toetsen om hier het vorige of volgendesubmenu te gaan of om het huidigesubmenu te openen.

Druk op de ENTER toets om uw selectiet bevestigen.

Druk op de INSTELLINGEN toets om het instellingsmenu te verlaten.

VOL

Druk op VOL+ om het volume te verhogen.

druk op VOL- om het volume te verlagen.

HOEK

Druk in DVD afspeelmodus op HOEK om scenes vanuit verschillende camerahoeken te bekijken. Druk meerdere keren op HOEK om achtereenvolgens de beschikkare camerahoeken te selecteren. Opmerking: Deze functie is diskafthankelijk.

ALGEMENE BEDIENINGEN (vervolgd)

ONDERTITELING

In DVD afspeelmodus.

Druk meerdere keren op ONDERTITELING om tot op

32 verschillende ondtertitelingstalen te selecteren.

Opmerking: Deze functie is diskafhankelijk (beschik

bare talen zullen varieren).

GA-NAAR

Druk in DVD,VCD of MPEG4 afspeelmodus op GA-NAAR en het volgende menu za verschijnen:

DVD: TT Eng

Gebruik de toetsen om het gewenste onderwerp te selecteren en voer daarna de cijfers in van de gewenste titel of tracktijd.

VCD: TRK. PBC

Gebruik de cijfertoetsen om de gewensteijd van de disk of track in te voeren en druk verzolgens op ENTER ter bevestiging.

OPMERKING: 1) "Track" Zoekt maar een exacte track van de disk.

2) "Disktijd" gezegt waar de exactearend van de disk.

3) "Tracktijd" gezegt waar de exacteijd van een track.

USB

Druk op deze toets om te wisselen:tussen DVD en USB modus.

Alleen disk: als u alleen een disk laadt (en geen USB of kaart), dan za de disk automatisch worden afgespeeld zodra deze is ingelezen.

Alleen USB: als u alleen een USB aansluit (en geen disk laadt), dan za het afspelen automatisch starten zodia u de USB in de USB poort steekt.

USB/DISK: als er een disk geladen is en tevensen een USB op de USB poort is aangesloten, dan za de disk automatisch worden afgespeed. Indien u de USB wilt afaspen, dan kunt u op de "USB" toets drukken.

"USB" selectoren met de "Omhoog/Omlaag" pijtjestoetsen enervoigens op de "Enter" toets drukken ter bevestiging.

Als u werk terug wilt wisselenaar "Diskmodus", kunt u nogmaals op de "USB"toets drukken, "DISK" selectoren en op de "Enter"toets drukken om zo de disk af te spelien.

HDMI Functie:

1.Sluit de HDMI kabel aan op de HDMI uitgangen op het achterpaneel van de DVD speler en TV.

2.Stel de TV modus in op "HDMI" modus.

3.Druk op de "Instellingen" toets op de afstandsbediening en selecteer in systeeminstellingen/HD uitgang a.u.b. de gewenste HDMI modus (720p,1080i,1080p).

SPECIFICATIONS VOOR DVD SPELER

Pick-up golfänge	Golfänge: 650nm
Signaalsystem	PAL/NTSC/AUTO
Frequentiereresponsie	20Hz~20,000Hz ±2.5dB
Signaal/Ruis Verhouding	=85 dB Audiovervorming+Ruis ≦ -80dB(1KHZ)
Audio Dynamisch Bereik	≥85 dB (1KHZ)
Uitgang
Audio uitgang (Analoge audio)	Gemiddelde uitgang: 2V±10%, belasting:10kΩ
Audio uitgang (Digitale audio)	Gemiddelde uitgang: 0,5Vp-p+20%, belasting: 75 Ω
Video uitgang	Gemiddelde uitgang: 1Vp-p±20%, negatieve sync, belasting: 75 Ω
Component Video Uitgang	Color different output: Helderheid (Y) 700mv±20%; Kleur (Cb) 535,5mv±20%; Kleur (Cr) 535,5mv±20%;
S-video Uitgang	Kleurensignaal (C) 0,286Vp-p ±20%, (75Ω belasting) Helderheidsignaal (y)1Vp-p±20%, (75Ω belasting) Gemiddelde uitgang:
Voeding	AC 110-240V~50/60Hz
Stroomverbruik	20W
Afmetingen	430x215x38mm
Gewicht	< 2.0Kg

Oude elektrische en elektronische apparatuur afldanken

Dit symbool op het materiaal, de accessoires of verpakking betekent dat dit product nicht als huishoudelijk afval mag worden behandeld.

Lever deze apparatuur aan het einde van de levensduur a.u.b. in bij eeninzamelpunt voor hergebruik van elektrisch en elektronisch afval. In de Europese Unie en andere Europese landen worden geschaden inizamelputen gebrukt voor oude elektrische en elektronische producten. Door deze apparatuur op de juiste wijze af te danken, helpt u te voorkomen dat de schadelijke stoffen in ons milieu terechtkommen en een gevaar opleveren voor de volksgezondheid. Tevens worden naturuarylige grundstoffen behouden door hergebruik van materiaalen. Dank uw oude elektrische en elektronische apparatuur dus Niet af als normal haushoudelijk afval.

Neem voor meer informatie over hergebruik van dit product a.u.b. contact op met uwplaatselijkke autoriteiten, uw dichtst bijzijnde centrum voor afvalverwerking of de winkel waar u het product heeft aangeschaft.

Vernietiging van oude electrique apparaten

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE, vereist dat oude huishoudelijkte electrische apparaten Nietogen vernietig via de normale ongesorteerde afvalstrom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruekte materialen te optimalisereren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbol op het product van de „afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparat vermietigt, het apparaat apart要去 worden ingezameld.

Consumen要去 contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vermietig van hun oude apparaat

Voor meer informatie bezoek unsere website

www.mpmaneurope.com
