GEBRUIKSAANWIJZING NV66H5737LB SAMSUNG

Over deze handleiding VEILIGHEIDSINSTRUCTIES

Belangrijke veiligheidsvoorschriften Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) Automatische functie voor energiebesparing Lamp vervangen Deur verwijderen De glasplaten van de deur verwijderen

Verdeelplaatmodus instellen Het instellen van de oventemperatuur De oven uitschakelen Bereidingstijd Keukentimer Ovenverlichting aan/uit Kinderslot Het geluidssignaal uitschakelen Ovenfuncties Voorbeeldgerechten 30 Automatische bereidingsprogramma's enkelvoudige oven 33 Automatische bereidingsprogramma's het bovenste deel van de oven 34 Automatische bereidingsprogramma's het onderste deel van de oven 35 Automatische bereidingsprogramma's dubbele oven

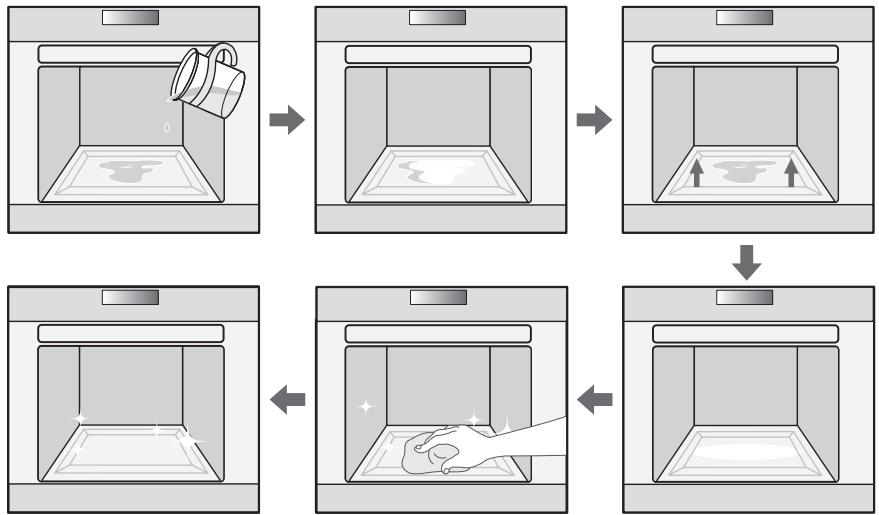

voor voor voor voor Zelfreinigend Stoomreiniging Handmatige reiniging Katalytisch geëmailleerd oppervlak (optioneel) Reiniging van wateropvangbak (optioneel) Geleiders (optioneel) Probleemoplossing Informatiecodes Productinformatieblad Nederlands - 2 NV66H5737LB_EF_DG68-00533B-01_NL.indd 2 8/19/2016 11:11:14 AM over deze handleiding Hartelijk dank voor uw aanschaf van deze inbouwoven van SAMSUNG. Deze gebruikershandleiding bevat belangrijke informatie over veiligheid en instructies die u helpen bij de bediening en het onderhoud van uw apparaat. Lees deze gebruikershandleiding voor gebruik zorgvuldig door en bewaar deze voor raadpleging in de toekomst. De volgende symbolen komen in de tekst van deze gebruiksaanwijzing voor: Belangrijk Opmerking veiligheidsinstructies Deze oven mag alleen worden geïnstalleerd door een bevoegd elektricien. De installateur is verantwoordelijk voor de aansluiting op de stroomvoorziening met inachtneming van de relevante veiligheidsaanbevelingen. BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen. Indien het netsnoer defect is, moet dit vervangen worden door een speciaal snoer dat bij de fabrikant of een erkend servicepunt verkrijgbaar is. (Uitsluitend model met vaste bedrading) Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen. (Uitsluitend model met netsnoer) Nederlands - 3 NV66H5737LB_EF_DG68-00533B-01_NL.indd 3 8/19/2016 11:11:14 AM

01 OVER DEZE HANDLEIDING EN VEILIGHEIDSINSTRUCTIES

WAARSCHUWING of LET OP Dit apparaat moet na installatie nog van het stroomnet kunnen worden losgekoppeld. U kunt in loskoppeling van het apparaat voorzien door de stekker toegankelijk te laten of door een schakelaar in de bedrading in te bouwen overeenkomstig de richtlijnen voor bedrading. Voor de bevestigingsmethode wordt geen gebruikgemaakt van kleefstoffen, aangezien deze niet als een betrouwbare bevestigingsmethode worden beschouwd. Het apparaat wordt heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de oven nooit aanraakt. Bereikbare onderdelen kunnen heet worden tijdens het gebruik. Houd jonge kinderen uit de buurt. Als dit apparaat over een stoom- of zelfreinigingsfunctie beschikt, moet gemorst voedsel voor de reiniging worden verwijderd en moet alle kookgerei uit de oven worden verwijderd tijdens koken met stoom of zelfreiniging. De aanwezigheid van een reinigingsfunctie is afhankelijk van het model. Als dit apparaat over een zelfreinigingsfunctie beschikt, worden de oppervlakken tijdens het reinigen mogelijk heter dan normaal. Kinderen moeten dan ook op een veilige afstand worden gehouden. De aanwezigheid van een reinigingsfunctie is afhankelijk van het model. Gebruik uitsluitend de temperatuursonde die voor deze oven wordt aanbevolen. (Uitsluitend model met vleessonde) Gebruik geen stoomreiniger. Controleer of het apparaat is uitgeschakeld voordat u de lamp vervangt om het risico op elektrische schok te vermijden. Gebruik geen ruwe schuurmiddelen of metalen schrapers voor het reinigen van de glazen ovendeur. Het oppervlak raakt hierdoor bekrast, waardoor het glas kan barsten. Nederlands - 4 NV66H5737LB_EF_DG68-00533B-01_NL.indd 4 8/19/2016 11:11:14 AM Plaats het rooster met de gebogen kant naar achteren voor ondersteuning bij het verwerken van grote hoeveelheden. (Afhankelijk van het model.) Nederlands - 5 NV66H5737LB_EF_DG68-00533B-01_NL.indd 5 8/19/2016 11:11:14 AM

01 OVER DEZE HANDLEIDING EN VEILIGHEIDSINSTRUCTIES

Het apparaat en de bereikbare onderdelen ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen nooit aanraakt. Kinderen jonger dan acht jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan. Dit apparaat kan door kinderen vanaf acht jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet zonder supervisie door kinderen worden uitgevoerd. Wanneer het apparaat in gebruik is, kan de buitenkant heet worden. De deur en de buitenkant van het apparaat kunnen heet worden wanneer het apparaat in gebruik is. Houd het apparaat en het netsnoer buiten het bereik van kinderen die jonger dan acht jaar zijn. Dit apparaat is niet bedoeld voor bediening met een externe timer of een apart systeem voor bediening op afstand. VOORZICHTIG Sluit de oven niet aan als deze tijdens het vervoer beschadigd is geraakt. Dit apparaat mag alleen worden aangesloten op de stroomvoorziening door een speciaal daarvoor bevoegde elektricien. Gebruik de oven niet in geval van storing of schade aan het apparaat. Reparaties mogen alleen worden uitgevoerd door een bevoegd technicus. Slechte reparaties leveren mogelijk gevaarlijke situaties op voor u en anderen. Neem contact op met een SAMSUNGservicecentrum of uw dealer als de oven gerepareerd moet worden. Elektrische bedrading en snoeren mogen niet in aanraking komen met de oven. De oven moet worden aangesloten op de stroomvoorziening met een goedgekeurde aardlekschakelaar of zekering. Gebruik nooit verlengsnoeren. Tijdens reparatie of reiniging dient het apparaat niet aangesloten te zijn. Wees voorzichtig bij het aansluiten van elektrische apparaten in de buurt van de oven. Als deze oven over een functie voor bereiding met vochtige lucht of stomen beschikt, mag u het apparaat niet gebruiken als de watertoevoercassette beschadigd is. (Uitsluitend model met functie voor vochtige lucht of stoomfunctie) Als de cassette gebarsten of gescheurd is, gebruikt u deze niet en neemt u contact op met uw dichtstbijzijnde servicecentrum. (Uitsluitend model met functie voor vochtige lucht of stoomfunctie) Deze oven is bedoeld voor huishoudelijk gebruik. Tijdens gebruik wordt de binnenzijde van de oven erg heet. Dit kan brandwonden veroorzaken. Raak de verwarmingselementen of binnenkant van de oven niet aan voordat ze voldoende zijn afgekoeld. Bewaar nooit brandbare materialen in de oven. De oven wordt erg heet als deze lange tijd wordt gebruikt op een hoge temperatuur. Wees voorzichtig met het openen van de ovendeur als u de oven gebruikt. Er kan snel hete lucht en stoom ontsnappen. Als u gerechten bereidt met alcohol, kan de alcohol verdampen als gevolg van de hoge temperaturen. Deze dampen kunnen vlam vatten als ze in contact komen met hete delen van de oven. Gebruik voor uw eigen veiligheid geen hogedrukreinigers of stoomreinigers. Houd kinderen uit de buurt van de oven als deze in gebruik is. Bevroren voedsel, zoals pizza's, moet op het grote rooster worden bereid. Bij gebruik van de bakplaat kan deze vervormen door te grote temperatuurverschillen. Giet geen water op de bodem van de oven als deze heet is. Dit kan beschadigingen aan het emaillen oppervlak veroorzaken. De ovendeur moet tijdens gebruik gesloten zijn. Bedek de bodem van de oven niet met aluminiumfolie en plaats er geen bakplaten of bakblikken op. De aluminiumfolie houdt de warmte tegen. Dit kan de emaillen oppervlakken beschadigen en leidt mogelijk tot slechte resultaten. Vruchtensappen kunnen onuitwisbare vlekken op de emaillen oppervlakken veroorzaken. Gebruik voor het bereiden van vochtig gebak, zoals brownies, de braadslede. Plaats geen bakspullen op de openstaande ovendeur. Houd kinderen uit de buurt van de deur wanneer u deze opent of sluit. Zij kunnen tegen de deur stoten of met hun vingers achter de deur blijven haken. Ga niet op de deur staan of zitten, leun niet op de deur en plaats geen zware voorwerpen op de deur. Open de deur niet met overdreven veel kracht. WAARSCHUWING: Koppel het apparaat niet los van de hoofdstroomvoorziening, zelfs niet als het bereidingsproces is voltooid. WAARSCHUWING: Laat de deur niet open staan terwijl de oven met een bereiding bezig is. WAARSCHUWING: Koppel het apparaat niet los van de hoofdstroomvoorziening, zelfs niet als het bereidingsproces is voltooid. WAARSCHUWING: Laat de deur niet open staan terwijl de oven met een bereiding bezig is. Nederlands - 6 NV66H5737LB_EF_DG68-00533B-01_NL.indd 6 8/19/2016 11:11:15 AM

CORRECTE VERWIJDERING VAN DIT PRODUCT

(ELEKTRISCHE & ELEKTRONISCHE AFVALAPPARATUUR) (Van toepassing in landen waar afval gescheiden wordt ingezameld) Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijke verplichtingen van Samsung naar: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Wanneer u geen functie selecteert tijdens de installatie of het ovengebruik in de tijdelijke stopstand, wordt de functie geannuleerd en wordt na 10 minuten de klok weergegeven. Licht: tijdens het bereidingsproces kunt u de ovenlamp uitschakelen door op de ovenlamptoets te drukken. Om energie te besparen, wordt de ovenverlichting enkele minuten nadat het bereidingsprogramma is begonnen, uitgeschakeld. LAMP VERVANGEN Gevaar voor elektrische schokken! Voordat u een van de lampen van de oven vervangt, moet u de volgende maatregelen nemen:

• Schakel de oven uit.
• Ontkoppel de oven van het lichtnet.
• Bescherm de lamp en het glazen dekseltje door een doek op de bodem van de oven te leggen.
• Lampen kunnen worden aangeschaft bij het SAMSUNG-servicecentrum. Nederlands - 7 NV66H5737LB_EF_DG68-00533B-01_NL.indd 7 8/19/2016 11:11:15 AM

01 OVER DEZE HANDLEIDING EN VEILIGHEIDSINSTRUCTIES

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. Lamp achter in de oven

1. Verwijder het dekseltje door het linksom

te draaien en verwijder de metalen ring en de platte ring. Reinig het glazen dekseltje. Indien nodig vervangt u de lamp met een 25-40 watt, 300 °C hittebestendige ovenlamp.

2. Reinig zo nodig het glazen dekseltje, de metalen ring en

3. Zet de metalen ring en de plaatring op het glazen

4. Zet het glazen dekseltje dat u in stap 1 hebt verwijderd

terug en draai het rechtsom vast. Lamp aan de zijkant van de oven (afhankelijk van het model)

1. Als u het glazen dekseltje wilt

verwijderen, houdt u de onderste rand vast met een hand en steek u een plat voorwerp zoals een mes tussen het glas en het frame.

2. Wip het dekseltje eruit.

3. Indien nodig vervangt u de lamp door

een 25-40 watt, 300 °C hittebestendige halogeen-ovenlamp. Tip: Gebruik bij het vastpakken van een halogeenlamp altijd een droog doekje om te voorkomen dat zweet van de vingers terechtkomt op het oppervlak van de lamp. Dit zorgt voor een langere levensduur van de lamp wanneer u deze vervangt.

4. Plaats het glazen dekseltje terug.

Nederlands - 8 NV66H5737LB_EF_DG68-00533B-01_NL.indd 8 8/19/2016 11:11:15 AM DEUR VERWIJDEREN Bij normaal gebruik mag de ovendeur niet worden verwijderd. Moet de ovendeur toch worden verwijderd, bijvoorbeeld voor reinigingsdoeleinden, dan gaat u als volgt te werk. VOORZICHTIG: De ovendeur is zwaar.

de clipjes bij beide scharnieren volledig open.

2. Sluit de deur ongeveer

70°. Pak de zijkanten van de ovendeur aan beide kanten stevig vast en trek de deur omhoog totdat deze uit de scharnieren kan worden genomen.

3. Herhaal na het reinigen

stappen 1 en 2 in omgekeerde volgorde om de deur terug te plaatsen. De clipjes bij de scharnieren moeten aan beide zijkanten worden gesloten.

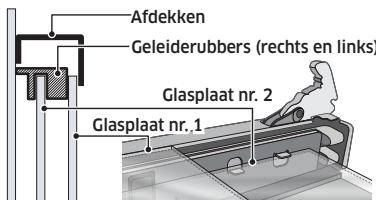

DE GLASPLATEN VAN DE DEUR VERWIJDEREN

De ovendeur is voorzien van drie tegen elkaar geplaatste glasplaten. U kunt deze glasplaten uitnemen en reinigen. WAARSCHUWING: De ovendeur moet uit de oven worden verwijderd om de glasplaten te kunnen reinigen. Glasplaat nr. 1 Afdekken Geleiderubbers (rechts en links) Glasplaat nr. 2 Glasplaat nr. 1 2 geleiderubbers

twee schroeven aan de linker- en rechterkant van de deur.

en haal glasplaten 1 en 2 en de twee geleiderubbers uit de deur.

3. Herhaal na het reinigen van de

glasplaten stappen 1 en 2 in omgekeerde volgorde. Controleer de juiste plaatsing van de glasplaten in de bovenstaande afbeelding. De hoeveelheid deurglas verschilt per model van 3 EA tot 4 EA. BELANGRIJK: Bij het terugplaatsen moet u ervoor zorgen dat u niet glasplaat 2 in plaats van glasplaat 1 gebruikt, en dat de opdruk zich aan de onderzijde bevindt. Nederlands - 9 NV66H5737LB_EF_DG68-00533B-01_NL.indd 9 8/19/2016 11:11:17 AM

installatie Veiligheidsinstructies voor de installatie Deze oven mag uitsluitend worden geïnstalleerd door een bevoegde elektricien. De installateur is verantwoordelijk voor de aansluiting op de stroomvoorziening, met inachtneming van de relevante veiligheidsaanbevelingen.

• Zorg tijdens de installatie voor afscherming van onderdelen die onder stroom staan. Aansluiting op het lichtnet Als het apparaat niet door middel van een stekker op het lichtnet wordt aangesloten, dient een meerpolige isolatieschakelaar (met ten minste 3 mm ruimte tussen de contacten) te worden aangebracht om te voldoen aan de veiligheidsvoorschriften. Het netsnoer (H05 RR-F of H05 VV-F, min. 2,5 mm²) moet voldoende lang zijn om te worden aangesloten op de oven, zelfs wanneer de oven op de grond voor de inbouwkast staat. Open het deksel van het aansluitkastje van de oven aan de achterzijde met een schroevendraaier en BLAUW GEEL en BRUIN of draai de schroeven van de kabelklemmen los alvorens u het netsnoer aansluit of WIT ZWART GROEN op de betreffende aansluitpunten. De oven wordt geaard via de aansluiting ). De geel/groene draad (aardeverbinding) moet als eerste worden aangesloten en moet langer zijn dan de andere draden. Als de oven door middel van een stekker op het lichtnet wordt aangesloten, moet de stekker ook toegankelijk zijn nadat de oven is geïnstalleerd. Samsung aanvaardt geen verantwoordelijkheid voor ongevallen die worden veroorzaakt door een ontbrekende of verkeerde aardeaansluiting. WAARSCHUWING: zorg ervoor dat het netsnoer niet klem komt te zitten tijdens de installatie en voorkom dat het in contact komt met hete onderdelen van de oven. Installatie in een kast Plastic oppervlakken van inbouwmeubilair en hechtmiddel voor de oven moeten bestand zijn tegen een temperatuur van maximaal 90 °C in het meubel en maximaal 75 °C voor aangrenzend meubilair. Samsung neemt geen verantwoordelijkheid op zich voor schade aan plastic oppervlakken of hechtmiddel door hitte. De bodem van het keukenkastje moet een ventilatieopening hebben waar de oven wordt geplaatst. Voor ventilatie moet een gat van ongeveer 50 mm worden opengelaten tussen de onderste plank en de steunwand. Als de oven onder een kookplaat wordt geïnstalleerd, moeten de installatie-instructies van de kookplaat worden opgevolgd. Min.550 Min.550 Min.560

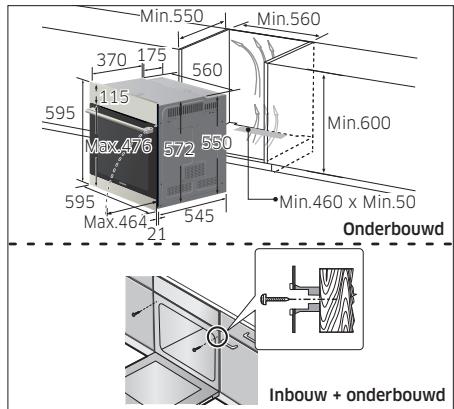

Min.600 Min.460 x Min.50 Onderbouwd

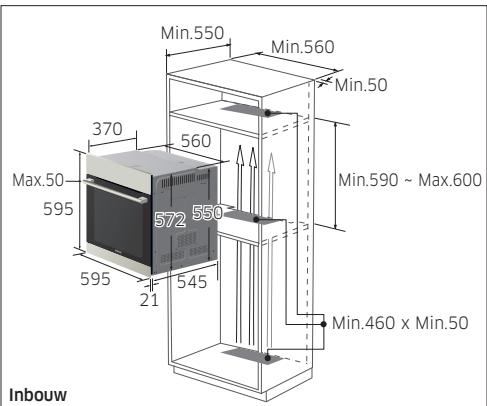

Min.460 x Min.50 Inbouw Inbouw + onderbouwd Duw het apparaat volledig in het kastje en zet de oven stevig vast met behulp van 2 schroeven aan beide zijkanten. Laat een ruimte van ten minste 5 mm over tussen het apparaat en het aangrenzende kastje. Verwijder na installatie de vinyl beschermfolie, tape, papier en accessoires van de deur en de binnenkant van de oven. Koppel de oven los van de stroomvoorziening en draai de 2 schroeven aan beide zijkanten van de oven los voordat u de oven uit het inbouwmeubel verwijdert. WAARSCHUWING: het inbouwmeubel moet een minimale ventilatieopening voor luchttoevoer hebben zoals in de afbeelding wordt weergegeven. Dek de opening niet af met houtpanelen, aangezien deze opening is bedoeld voor ventilatie. De voorkant van de oven, zoals de handgreep, kan per model verschillen. Maar de afmeting van de oven in de afbeelding is gelijk. Nederlands - 10 NV66H5737LB_EF_DG68-00533B-01_NL.indd 10 8/19/2016 11:11:19 AM bediening Tijd-/Temperatuurregeling Informatiescherm Aan/uit Temperatuur Klok Bereidingsmodus Keukentimer Lamp Bereidingstijd Toets Aan/uit U kunt de oven in- of uitschakelen. Als u op de knop Aan/uit drukt, worden de lampjes van de knoppen en het paneel van de display uitgeschakeld. Hierdoor werkt geen van de knoppen, behalve Aan/uit. Als u opnieuw op de knop Aan/uit drukt, worden de lampjes van de knoppen en het paneel van de display weer ingeschakeld. Alle toetsen werken nu weer. accessoires De volgende accessoires worden bij uw oven geleverd. Laat ten minste 1 cm ruimte tussen het accessoire en de bodem van de oven en tussen het accessoire en andere accessoires. De oven werkt ook zonder zijgeleiders en platen/roosters.

1. Grillrooster, voor schotels, bakblikken, braad- en

2. Grillrooster (Optioneel), voor grillen.

3. Bakplaat (Optioneel), voor gebak en koekjes.

4. Braadslede (Optioneel), voor braden of het opvangen van

Verdeelplaat Automatische bereiding

5. Verdeelplaat, voor de bovenste, onderste en dubbele modi.

Plaats de verdeelplaat op niveau 3. In de achterwand bevindt zich een detectieschakelaar die de verdeelplaat moet raken. Schuif de verdeelplaat geheel naar achteren.

6. Roosterspit (Optioneel), 2 vorkpinnen, een afneembaar

handvat en een houder die op het derde niveau van onderen past. Als u het roosterspit wilt gebruiken, plaatst u het in het daarvoor bestemde gat in de achterwand van de oven. Plaats de diepe pan op niveau 1 wanneer u het spit gebruikt.

7. Braadspit en shaslik. (Optioneel)

Het vetfilter in de binnenwand aan de achterkant van de oven beschermt de ventilator, het verhittingselement en de oven van onzuiverheden, in het bijzonder spetterend vet. Wij raden aan het vetfilter te gebruiken bij het bereiden van vlees. Verwijder bij het bereiden van gebak altijd het filter! Als het filter is geïnstalleerd bij het bereiden van gebak of cakes, kan dit slechte resultaten opleveren.

9. Telescooprails (Optioneel)

• Als u het draadrooster of de plaat wilt plaatsen, schuift u eerst de telescooprails van een bepaald niveau naar buiten.
• Plaats het draadrooster of de plaat op de rails en duw deze volledig terug in de oven. Sluit de ovendeur pas nadat u de telescooprails in de oven hebt geduwd. Deze kunt u als volgt gebruiken:
• Plaats de diepe pan (geen onderzetter) op niveau 1 (of op de bodem van de oven als het stuk vlees dat wordt geroosterd te groot is) om de vetten op te vangen.
• Schuif een van de vorken op het spit; plaats het stuk vlees dat u wilt roosteren op het spit;
• Voorgekookte aardappels en groenten kunnen tegelijkertijd langs de rand van de pan worden geplaatst om mee te roosteren.
• Plaats de houder op het middelste niveau en zorg dat de v-vorm zich aan de voorkant bevindt.
• Voor makkelijker plaatsen van het spit kan eerst het handvat op het botte einde worden geschroefd.
• Plaats het spit op de houder met het spitse einde naar de achterzijde van de oven en druk de punt voorzichtig in het draaimechanisme in de achterwand. Het botte uiteinde van het spit moet rusten in de v-vorm. (Het spit heeft twee uitsteeksels die zich in de buurt van de ovendeur moeten bevinden en die voorkomen dat het spit naar buiten kan bewegen. Ze zijn bovendien bevestigingspunten voor het handvat.)
• Neem het handvat van het spit voordat u de bereiding begint. Na de bereiding schroeft u het handvat weer op het spit om het uit de oven te kunnen nemen. WAARSCHUWING: alle accessoireonderdelen en ongeschikte accessoires voor zelfreiniging moeten worden verwijderd voor pyrolytische reiniging. Nederlands - 12 NV66H5737LB_EF_DG68-00533B-01_NL.indd 12 8/19/2016 11:11:23 AM voor u begint

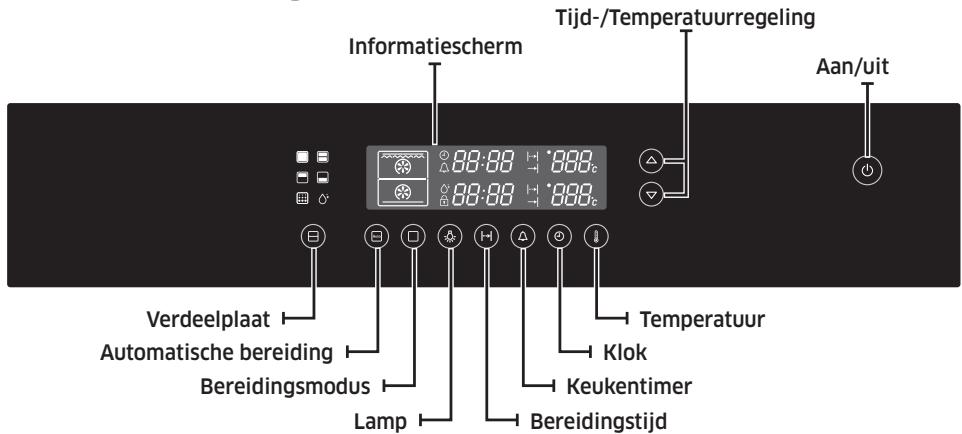

2. Druk op de knoppen

Tijd-/Temperatuurregeling om het uur van de dag in te stellen. Voorbeeld: Om 1:30 in te stellen Wacht ongeveer 10 seconden. De klok stopt met knipperen en toont het ingestelde tijdstip.

3. Druk op de toets Klok.

De " " en " :00" knipperen.

4. Druk op de knoppen

Tijd-/Temperatuurregeling om de minuut in te stellen. " " knippert.

5. Druk op de toets Klok om het instellen van de klok te voltooien of wacht ongeveer

10 seconden. " " verdwijnt en "30" stopt met knipperen. Het display geeft de tijd weer. De oven is nu klaar voor gebruik. Nederlands - 13 NV66H5737LB_EF_DG68-00533B-01_NL.indd 13 8/19/2016 11:11:24 AM

1. Druk op de toets Klok.

De " " en "12: " knipperen. EERSTE REINIGING Reinig de oven grondig voor het eerste gebruik. Gebruik geen scherpe materialen of schuurmiddelen. Deze kunnen het oppervlak van de oven beschadigen. Gebruik speciale reinigingsmiddelen voor ovens met een emaillen voorzijde. De oven reinigen

1. Open de deur. Het ovenlampje gaat aan.

2. Reinig alle ovenplateaus, accessoires en sleuven met warm water of een sopje en droog

ze met een schone zachte doek.

3. Reinig het oveninterieur op dezelfde manier.

4. Veeg de voorzijde schoon met een vochtige doek.

Controleer of de klok juist is ingesteld. Verwijder accessoires en zet de oven voor gebruik één uur aan op 200 °C in de heteluchtstand. Er komt een typische geur vrij. Dit is normaal. Zorg er echter wel voor dat uw keuken goed geventileerd is. Nederlands - 14 NV66H5737LB_EF_DG68-00533B-01_NL.indd 14 8/19/2016 11:11:25 AM ovengebruik VERDEELPLAATMODUS INSTELLEN Plaats de verdeelplaat voor de bovenste, dubbele en onderste modi. Voor de enkelvoudige modus verwijdert u de verdeelplaat. Druk vervolgens op de toets Verdeelplaat om de gewenste modus te selecteren. Raadpleeg voor meer gegevens de onderstaande tabel.

2. Druk op de toets Bereidingsmodus.

(sla deze stap over in de enkelvoudige modus)

3. Druk op de knoppen Tijd-/Temperatuurregeling om de gewenste ovenfunctie in te stellen.

Wanneer u binnen 3 seconden geen verdere instellingen doet, begint de oven automatisch te werken in de geselecteerde modus en functie. Verdeelplaatmodus Markeren Bovenste modus Dubbele modus Onderste modus Enkelvoudige stand Stoomreinigingsstand Zelfreinigingsmodus Verdeelplaat Informatie voor het gebruik plaatsen

Deze modus bespaart energie bij het

2. Bovenverwarming + hete lucht

bereiden van kleine hoeveelheden

voedsel. Zowel bovenste als onderste U kunt tegelijkertijd twee verschillende gerechten op Verdeelfunctie verschillende temperaturen bereiden.

Deze modus bespaart energie bij het

2. Onderverwarming + hete lucht

bereiden van kleine hoeveelheden voedsel.

Nee In de enkelvoudige modus werkt

2. Bovenverwarming + hete lucht

de oven als een gewone oven. Deze

stand wordt gebruikt voor grote

hoeveelheden voedsel.

6. Onderverwarming + hete lucht

Nee Dit is handig voor het reinigen van lichte verontreinigingen met stoom.

Nee In deze stand wordt het overtollige

vet in de oven verbrand, zodat het

weggeveegd kan worden wanneer de oven is afgekoeld. Ovenfunctie Nederlands - 15 NV66H5737LB_EF_DG68-00533B-01_NL.indd 15 8/19/2016 11:11:26 AM 04 OVENGEBRUIK

1. Druk op de toets Verdeelplaat om de

gewenste verdeling te selecteren. Bovenste modus Alleen het bovenste verwarmingselement is in gebruik. De verdeelplaat moet worden geplaatst. Hete lucht Bovenverwarming + Hete lucht Grote grill Onderste modus Alleen het onderste verwarmingselement werkt. De verdeelplaat moet worden geplaatst. Hete lucht Onderverwarming + Hete lucht Nederlands - 16 NV66H5737LB_EF_DG68-00533B-01_NL.indd 16 8/19/2016 11:11:27 AM Dubbele modus De bovenste en onderste modi werken gelijktijdig. U kunt instellen welke modus er het eerste wordt geactiveerd. Wanneer een van de gerechten gereed is in de dubbele modus en u de bereidingstijd of -temperatuur voor het andere gedeelte wilt wijzigen, drukt u op de toets Verdeelplaat om de modus (onderste of bovenste) te selecteren die u wilt laten doorwerken. De verdeelplaat moet worden geplaatst. Hete lucht Bovenverwarming + Hete lucht Grote grill Dubbele modus 2: Wanneer de bovenste modus start en er op de toets Bereidingsmodus wordt gedrukt of binnen 15 seconden geen verdere instellingen worden gedaan, gaat de oven naar de onderste modus. De bovenste en onderste modi werken gelijktijdig. Hete lucht Onderverwarming + Hete lucht Nederlands - 17 NV66H5737LB_EF_DG68-00533B-01_NL.indd 17 8/19/2016 11:11:27 AM 04 OVENGEBRUIK Dubbele modus 1: De bovenste modus start als eerste. Wanneer de toets Bereidingsmodus wordt ingedrukt of wanneer er 15 seconden verstrijken nadat de bovenste modus is ingesteld en er verder geen instellingen worden gedaan, start de oven in de onderste modus. Enkelvoudige modus Hete lucht Bovenverwarming + Hete lucht Normaal Grote grill Kleine grill Onderverwarming + Hete lucht Nederlands - 18 NV66H5737LB_EF_DG68-00533B-01_NL.indd 18 8/19/2016 11:11:28 AM

HET INSTELLEN VAN DE OVENTEMPERATUUR

In enkele, bovenste en onderste modi

ruk op de knoppen Tijd-/Temperatuurregeling om de temperatuur in te stellen met stappen van 5 °C. Enkele modus 40 °C – 250 °C (grote & kleine grill) (40 °C – 300 °C) Bovenste modus 40 °C – 250 °C Onderste modus 40 °C – 250 °C De temperatuur kan tijdens de bereiding worden aangepast. In de instellingen voor de ovenmodus worden de bovenste en onderste verwarmingselementen om beurten aan- en uitgezet gedurende de bereiding om de temperatuur te handhaven. In dubbele modus

ruk op de toets Temperatuur (bovenste modus). Druk tweemaal op de toets Temperatuur (onderste modus).

ruk op de knoppen Tijd-/Temperatuurregeling om de temperatuur in te stellen met stappen van 5 °C. Bovenste modus (grote grill) 170 °C – 250 °C (200 °C – 250 °C) Onderste modus 170 °C – 250 °C De temperatuur kan tijdens de bereiding worden aangepast. Nederlands - 19 NV66H5737LB_EF_DG68-00533B-01_NL.indd 19 8/19/2016 11:11:28 AM 04 OVENGEBRUIK

1. Druk op de toets Temperatuur.

DE OVEN UITSCHAKELEN

Druk op de toets Aan/uit om de oven uit te schakelen. BEREIDINGSTIJD De bereidingstijd kan tijdens de bereiding worden ingesteld. In enkele, bovenste en onderste modi

1. Druk op de toets Bereidingstijd.

2. Druk op de knoppen

Tijd-/Temperatuurregeling om de gewenste bereidingstijd in te stellen.

3. Druk op de toets Bereidingstijd.

De oven werkt automatisch met de geselecteerde bereidingstijd, tenzij de toets Bereidingstijd binnen 5 seconden wordt ingedrukt. Tijdens de bereiding kunt u voor betere resultaten de vooraf ingestelde bereidingstijd aanpassen met de knoppen Tijd-/Temperatuurregeling. Nederlands - 20 NV66H5737LB_EF_DG68-00533B-01_NL.indd 20 8/19/2016 11:11:29 AM In dubbele modus Bereidingstijden voor de bovenste en onderste modi kunnen worden geselecteerd met de toets Bereidingstijd en de knop Tijd-/Temperatuurregeling.

3. Druk op de toets Bereidingstijd.

De oven werkt automatisch met de geselecteerde bereidingstijd, tenzij de toets Bereidingstijd binnen 5 seconden wordt ingedrukt. Tijdens de bereiding kunt u voor betere resultaten de vooraf ingestelde bereidingstijd aanpassen met de knoppen Tijd-/Temperatuurregeling. KEUKENTIMER

1. Druk een keer op de toets Keukentimer.

2. Draai aan de knoppen

Tijd-/Temperatuurregeling om de gewenste tijd in te stellen. Voorbeeld: 5 minuten

3. Druk op de knop Keukentimer om de keukentimer te starten. Als de ingestelde tijd is

verstreken, klinkt er een hoorbaar signaal. Houd de knop Keukentimer twee seconden ingedrukt om de timer te annuleren. Nederlands - 21 NV66H5737LB_EF_DG68-00533B-01_NL.indd 21 8/19/2016 11:11:30 AM 04 OVENGEBRUIK

1. Druk tweemaal op de knop Bereidingstijd 2. Druk op de knoppen

in de onderste modus. " " knippert. Tijd-/Temperatuurregeling om de gewenste bereidingstijd in te stellen.

OVENVERLICHTING AAN/UIT

1. Druk op de toets Lamp.

De lamp wordt na enkele minuten automatisch uitgeschakeld. Bovenste en onderste Bovenste Onderste Uit KINDERSLOT

1. Houd de toetsen Bereidingstijd en

Keukentimer tegelijkertijd 3 seconden ingedrukt. ( ) wordt afgebeeld in het display.

2. Houd opnieuw de toetsen Bereidingstijd

en Keukentimer tegelijkertijd 3 seconden ingedrukt om te ontgrendelen. Als de vergrendeling is ingeschakeld, werkt geen van de toetsen, behalve Aan/uit. De vergrendeling kan ook worden ingesteld wanneer de oven niet actief is.

HET GELUIDSSIGNAAL UITSCHAKELEN

1. Om het geluidssignaal uit te schakelen,

houdt u de toetsen Bereidingstijd en Klok tegelijkertijd ingedrukt gedurende 3 seconden.

2. Om het geluidssignaal weer in te

schakelen, houdt u opnieuw de toetsen Bereidingstijd en Klok tegelijkertijd ingedrukt gedurende 3 seconden. Nederlands - 22 NV66H5737LB_EF_DG68-00533B-01_NL.indd 22 8/19/2016 11:11:31 AM OVENFUNCTIES De oven bevat de volgende functies. Ovenstanden De volgende tabel toont de verschillende standen en instellingen van uw oven. Gebruik de tabellen voor deze standen op de volgende pagina's als handleiding bij het koken. Stand Beschrijving Bovenverwarming + Hete lucht Deze stand kunt u het best gebruiken bij het braden van vlees. Het bovenste verwarmingselement is in werking en de ventilatoren zorgen voor circulatie van de hete lucht uit de bovenste en achterste verwarmingselementen. Hete lucht Het voedsel wordt verwarmd door de hete lucht van het achterste verwarmingselement, die door twee ventilatoren wordt gecirculeerd. Deze instelling biedt uniforme verwarming en is ideaal geschikt voor bevroren kant-en-klaarmaaltijden, cakes en croissants. U kunt deze stand gebruiken voor bakken op twee niveaus. Grote grill Het voedsel wordt verwarmd door de bovenste verwarmingselementen. Deze stand kunt u het best gebruiken voor het grillen van steaks, worstjes en kaastosti's. Kleine grill Deze stand is ideaal voor het grillen van kleine hoeveelheden voedsel, zoals baguettes, kaas of visfilets. Plaats het voedsel in het midden van de grill, omdat alleen het kleinere verwarmingselement in het midden wordt gebruikt. Onderverwarming + Hete lucht Het onderste en achterste verwarmingselement produceren hete lucht, die door de ventilatoren wordt gecirculeerd. Deze stand is ideaal voor het bakken van voedsel als quiches, pizza, brood en cheesecakes. Nederlands - 23 NV66H5737LB_EF_DG68-00533B-01_NL.indd 23 8/19/2016 11:11:32 AM 04 OVENGEBRUIK Normaal Het voedsel wordt verwarmd door de bovenste en onderste verwarmingselementen. Deze instelling is geschikt voor bakken en roosteren.

Normaal Aanbevolen temperatuur: 200 °C De functie Normaal is ideaal voor bakken en braden op één rooster. Zowel de bovenste als onderste verwarmingselementen worden gebruikt om de oven op de juiste temperatuur te houden. Het is aan te bevelen dat u de oven voorverwarmt met de conventionele stand. Plaatniveau Onderdeel Temp. (°C) Tijd (min.) Diepvrieslasagne (500-1000 g)

Grillrooster 180-200 40-50 Hele vis (bv. dorade) (300-1000 g) 3-4 inkepingen aan beide zijden

15-20 Visfilets (500-1000 g) 3-4 inkepingen aan beide zijden

13-20 Bevroren koteletten (350-1000 g) gehakt en met ham-, kaas- of champignonvulling

Bakplaat 180-200 30-45 Bevroren, met champignons gevulde rollade (500-1000 g)

Grillrooster 170-190 40-50 Gistgebak op bakplaat met fruitkruimeltopping (1000-1500 g)

Bakplaat 160-180 25-35 Muffins (500-800 g)

Bovenverwarming + hete lucht Aanbevolen temperatuur: 190 °C Het bovenste verwarmingselement is in werking en de ventilator circuleert de hete lucht. Het is aan te bevelen dat u de oven voorverwarmt met de stand Bovenverwarming + hete lucht. Plaatniveau Onderdeel Temp. (°C) Tijd (min.) Karbonade (1000 g)

Grillrooster + braadslede 200-220 25-35 Geroosterde vis (500-1000 g) gebruik een ovenvaste schaal

Hete lucht Aanbevolen temperatuur: 170 °C Deze functie is voor het bakken op maximaal drie bakplaten en is tevens geschikt voor braden. De verhitting wordt gedaan door het verwarmingselement op de achterste wand en de ventilator verspreidt de hitte. Het is aan te bevelen dat u de oven voorverwarmt met de heteluchtstand. Voedselitem Plaatniveau Onderdeel Temp. (°C) Tijd (min.) Lamsbout (350-700 g)

Grillrooster + braadslede 190-200 40-50 Gebakken banaan (3-5 st), insnijden aan de bovenkant, 10-15 g chocolade en 5-10 g noten in de sneden strooien, water erop druppelen en in aluminiumfolie wikkelen.

Grillrooster 220-240 15-25 Gebakken appel 5-8 stuks, 150-200 gr per stuk Verwijder de klokhuizen en vul met rozijnen en jam. Gebruik een ovenvaste schaal.

Bakplaat 190-200 18-25 Gehaktrol met vulling(500-1000 g)

Grote grill Aanbevolen temperatuur: 240 °C De grote grillfunctie is voor het grillen van grote hoeveelheden dunne gerechten zoals biefstukken, schnitzels en vis. Deze functie is ook geschikt voor roosteren. Het bovenste verwarmingselement en de grill staan in deze modus beide aan. Het is aan te bevelen dat u de oven voorverwarmt met de Grote grill-stand. Voedselitem Onderdeel Temp. (°C) Tijd (min.)

Grillrooster + bakplaat

8-10 omdraaien 5-7 Worstjes (dun) 5-10 stuks Worstjes (dun) 8-12 stuks Tosti's 5-10 stuks Kaastosti's 4-6 stuks Diepvriespannenkoeken met vulling (200-500 g) Biefstukken (400-800 g)

Kleine grill Aanbevolen temperatuur: 240 °C Deze instelling is voor het grillen van kleinere hoeveelheden dunne gerechten, zoals biefstukken, schnitzels, vis en tosti, geplaatst in het midden van de bakplaat. Alleen het bovenste element wordt gebruikt. Het is aan te bevelen dat u de oven voorverwarmt met de Kleine grill-stand. Plaats het eten midden op het accessoire. Plaatniveau Onderdeel Temp. (°C) Tijd (min.) Diepvriesovencamembert (2-4 stuks, 75 g elk)

IN KOUDE OVEN LEGGEN

(voor het voorverwarmen)

Grillrooster + bakplaat

(voor het voorverwarmen)

Grillrooster + bakplaat

Bakplaat 180-200 20-35 Diepvriespizza (300-500 g)

IN KOUDE OVEN LEGGEN

(voor het voorverwarmen)

Onderverwarming + hete lucht Aanbevolen temperatuur: 190 °C De modus Onderverwarming + hete lucht is voor recepten met een zachte bovenkant en een knapperige bodem, zoals pizza, quiches en sommige taarten. Het is aan te bevelen dat u de oven voorverwarmt met de stand Onderverwarming + hete lucht. Voedselitem Plaatniveau Onderdeel Temp. (°C) Tijd (min.) Bevroren taart van gistdeeg met appel (350-700 g)

Grillrooster 180-200 15-20 Kleine taartjes van bladerdeeg met vulling, bevroren (300-600 g)

MET EIDOOIER BESTRIJKEN, IN KOUDE OVEN

LEGGEN (voor het voorverwarmen)

Bakplaat 180-200 20-25 Gehaktballen met saus (250-500 g) Gebruik een ovenvaste schaal.

Grillrooster 180-200 25-35 Waaiers van bladerdeeg (500-1000 g)

15-23 Cannelloni met saus (250-500 g) Gebruik een ovenvaste schaal.

22-30 Gevulde taarten van gistdeeg (600-1000 g)

Bakplaat 180-200 20-30 Zelfgemaakte pizza (500-1000 g)

Bakplaat 200-220 15-25 Zelfgemaakt brood (700-900 g)

Dubbele modus Met de dubbele modus kunt twee verschillende gerechten in uw oven bereiden. Bij bereiding in zowel de bovenste als onderste ruimte, kunt u verschillende temperaturen, bereidingsmethoden en bereidingstijden gebruiken. Zo kunt u bijvoorbeeld steaks grillen en tegelijkertijd een gratin bereiden. Met de verdeelplaat kunt de gratin in het onderste en steaks in het bovenste deel van de oven bereiden. Plaats de verdeelplaat altijd op richel 3 voor u begint met de bereiding. Suggestie 1: bereiding op verschillende temperaturen Ruimte Plaatniveau Voedselitem Bereidingsmodus Temp. (°C) Onderdeel Tijd (min.) BOVEN Diepvriespizza (300-400 g)

Hete lucht 170-180 Bakplaat 50-60 OPMERKING: in een koude oven plaatsen. Suggestie 2: bereiding met verschillende bereidingsstanden Ruimte BOVEN Voedselitem Kipdelen (400-600 g) ONDER Aardappelgratin (500-1000 g) Plaat-niveau Bereidingsmodus Temp. (°C) Onderdeel Tijd (min.)

Hete lucht 170-180 Grillrooster 30-40 OPMERKING: in een koude oven plaatsen. Nederlands - 28 NV66H5737LB_EF_DG68-00533B-01_NL.indd 28 8/19/2016 11:11:33 AM VOORBEELDGERECHTEN Volgens standaard EN 60350

De aanbevelingen voor bakken gelden voor een voorverwarmde oven. Type gerecht Klein gebak Gerecht en opmerkingen Bakplaat Bereidingsmodus Temp. (°C) Bereidingstijd (min.)

Normaal 160-180 20-30 Appeltaart Grillrooster + bakplaat + 2 springvormen (antiaanbaklaag, diameter 20 cm) 1+3 Hete lucht 170-190 80-100

Diagonaal geplaatst Normaal 170-190 70-80 Grillrooster + 2 springvormen (antiaanbaklaag, diameter 20 cm)

Verwarm de lege oven gedurende 5 minuten met de Grote grill-functie voor. Gebruik deze functie met de maximumtemperatuur ingesteld op 300 °C. Type gerecht Gerecht en opmerkingen Plaatniveau Bereidingsmodus Temp. (°C) Bereidingstijd (min.) Tosti's van witbrood Grillrooster

1e 1-2 2e 1-1½ Biefburgers Grillrooster + braadslede (om het braadvet op te vangen)

1e 7-10 2e 6-9 Nederlands - 29 NV66H5737LB_EF_DG68-00533B-01_NL.indd 29 8/19/2016 11:11:33 AM 04 OVENGEBRUIK Braadslede + bakplaat Plaatniveau automatische bereiding In de automatische bereidingsmodus kunt u 40 automatische programma's selecteren voor koken, grillen en bakken. Plaats de verdeelplaat voor de bovenste, dubbele en onderste modi.

1. Druk op de toets Automatische bereiding.

2. Selecteer de gewenste functie door op

de knop Bereidingsmodus te drukken. (sla deze stap over in de enkelvoudige modus)

3. Selecteer het gewenste recept door op

de toetsen Tijd-/Temperatuurregeling te drukken. Wacht 5 seconden.

4. Selecteer het gewenste gewicht door op

de toetsen Tijd-/Temperatuurregeling te drukken.

AUTOMATISCHE BEREIDINGSPROGRAMMA'S VOOR ENKELVOUDIGE OVEN

In de volgende tabel vindt u 25 automatische programma's voor bereiden, roosteren en bakken. Deze zijn bestemd voor de volledige ovenruimte. Verwijder de verdeelplaat altijd. De tabel bevat de hoeveelheden, gewicht en toepasselijke aanbevelingen. Bereidingsmethoden en -tijden zijn voor het gemak voorgeprogrammeerd. U kunt deze richtlijnen voor de bereiding gebruiken. Plaats het eten altijd in een koude oven. Nr. Voedselitem Gewicht/kg Onderdeel Plaatniveau 0,3-0,6 0,7-1,0 Grillrooster

Leg de bevroren pizza op het midden van het grillrooster. 0,3-0,5 (dun) 0,6-0,8 (dik) Bakplaat

Verdeel de diepgevroren ovenfrites gelijkmatig over de bakplaat. De eerste instelling is voor dunne Franse friet, de tweede instelling is voor dikke ovenfriet. Aanbeveling

Maak de verse lasagne klaar of gebruik een kant en klaar product en leg dit in een passende ovenvaste schaal. Plaats het gerecht in het midden van de oven. Nederlands - 30 NV66H5737LB_EF_DG68-00533B-01_NL.indd 30 8/19/2016 11:11:33 AM Nr. Voedselitem Gewicht/kg Onderdeel Plaatniveau Aanbeveling Biefstuk 0,3-0,6 0,6-0,8 Braadslede met grillrooster

Leg de gemarineerde biefstuk naast elkaar op het grillrooster. Omkeren wanneer het geluidssignaal klinkt. De eerste instelling is voor dunne lapjes en de tweede instelling is voor dikke lapjes.

Geroosterd rundvlees 0,6-0,8 0,9-1,1 Braadslede met grillrooster

Leg het gemarineerde rundvlees op het grillrooster. Omkeren wanneer het geluidssignaal klinkt.

Geroosterd varkensvlees 0,6-0,8 0,9-1,1 Braadslede met grillrooster

Leg het gemarineerde varkensvlees op het grillrooster. Omkeren wanneer het geluidssignaal klinkt.

Lamskarbonades 0,3-0,4 0,5-0,6 Braadslede met grillrooster

Marineer de lamskarbonades. Leg de lamskarbonades op het grillrooster. Omkeren wanneer het geluidssignaal klinkt. De eerste instelling is voor dunne karbonades en de tweede instelling is voor dikke karbonades.

Kipdelen 0,5-0,7 1,0-1,2 Braadslede met grillrooster

Smeer de kipdelen in met olie en kruiden. Leg de kipdelen naast elkaar op het grillrooster. 10 Hele kip 1,0-1,1 1,2-1,3 Braadslede met grillrooster

Smeer de hele kip in met olie en kruiden. Leg de kip op het grillrooster. Omkeren wanneer het geluidssignaal klinkt. 11 Eendenborst 0,3-0,5 0,6-0,8 Braadslede met grillrooster

Leg de eendenfilet op het grillrooster met de vetrand naar boven. De eerste instelling is voor één eendenfilet en de tweede instelling voor twee dikke eendenfilets. 12 Kalkoenrollade 0,6-0,8 0,9-1,1 Braadslede met grillrooster

Leg de kalkoenrollade op het grillrooster. Omkeren wanneer het geluidssignaal klinkt. 13 Gestoomde vis 0,5-0,7 0,8-1,0 Grillrooster

De vis, zoals hele forel, snoekbaars of zeebaars, afspoelen en schoonmaken. Leg de vis om en om in een ovale ovenvaste glazen schotel. Voeg 2-3 eetlepels citroensap toe. Dek af met het deksel. 14 Geroosterde vis 0,5-0,7 0,8-1,0 Braadslede met grillrooster

Leg de vis om en om op het grillrooster. De eerste stand is voor 2 vissen, de tweede is voor 4 vissen. Het programma is geschikt voor hele vissen, zoals forel, snoekbaars of brasem. 15 Zalmmoten 0,3-0,4 0,7-0,8 Braadslede met grillrooster

Leg de zalmmoten op het grillrooster. Omkeren wanneer het geluidssignaal klinkt. Nederlands - 31 NV66H5737LB_EF_DG68-00533B-01_NL.indd 31 8/19/2016 11:11:34 AM 05 AUTOMATISCHE BEREIDING

Gewicht/kg Onderdeel Plaatniveau 16 Ovenaardappelen 0,4-0,5 0,8-1,0 Bakplaat

Aardappelen afspoelen en doormidden snijden. Bestrijken met olie, kruiden en specerijen. Gelijkmatig over de bakplaat verspreiden. De eerste instelling is voor kleine aardappelen (elk 100 g) en de tweede instelling is voor grote overaardappelen (elk 200 g). 17 Ovengroenten 0,4-0,5 0,8-1,0 Braadslede

Leg de groenten, zoals in plakjes gesneden courgette, paprika, aubergine, champignons en tomaten in een diepe schaal. Insmeren met een mengsel van olijfolie, kruiden en tuinkruiden. 18 Gegratineerde groenten 0,4-0,6 0,8-1,0 Grillrooster

Bereid gegratineerde groenten in een ovenvaste ronde schotel. Plaats het gerecht in het midden van de oven. 19 Marmercake 0,5-0,6 0,7-0,8 0,9-1,0 Grillrooster

Doe het beslag in een passende, ingevette tulbandvorm. 0,3-0,4 (groot) 0,2-0,3 (taartjes) Grillrooster

Doe het beslag in een ingevette taartbodemvorm De eerste stand is voor één vruchtenvlaaibodem, de tweede voor 5-6 kleine taartjes. Grillrooster 0,4-0,5 (middelgroot) 0,2-0,3 (klein)

Doe het beslag in een ronde zwartmetalen bakvorm. De eerste stand is voor een bakvorm met een diameter van 26 cm, de tweede voor een kleine bakvorm met een diameter van 18 cm. Nr. Voedselitem 20 Vruchtenvlaaibodem 21 Biscuitgebak Aanbeveling 22 Muffins 0,5-0,6 0,7-0,8 Grillrooster

Doe het beslag in een zwarte metalen bakvorm voor 12 muffins. De eerste stand is voor kleine muffins, de tweede is voor grote muffins. 23 Brood 0,7-0,8 (wit) 0,8-0,9 (volkoren) Grillrooster

Bereid het deeg volgens de instructies van de fabrikant en doe het in een rechthoekige zwartmetalen bakvorm (lengte 25 cm). De eerste instelling is voor witbrood (0,7-0,8 kg) en de tweede instelling is voor volkorenbrood (0,8-0,9 kg). 24 Zelfgemaakte pizza 1,0-1,2 1,3-1,5 Bakplaat

Leg de pizza op de bakplaat. Het gewichtsbereik is inclusief de garnering, zoals saus, groente, ham en kaas. Stand 1 (1,0-1.2 kg) is voor dunne pizza's en stand 2 (1,3-1.5 kg) is voor pizza's met veel garnering. 25 Deeg gisten 0,3-0,5 0,6-0,8 Grillrooster

De eerste instelling wordt aanbevolen voor het laten rijzen van pizzadeeg. De tweede instelling is geschikt voor gistdeeg voor gebak en brooddeeg. Doe het in een grote, ronde hittebestendige kom en dek het af met vershoudfolie. Nederlands - 32 NV66H5737LB_EF_DG68-00533B-01_NL.indd 32 8/19/2016 11:11:34 AM AUTOMATISCHE BEREIDINGSPROGRAMMA'S VOOR HET BOVENSTE DEEL VAN DE OVEN In de volgende tabel vindt u 5 automatische programma's voor bereiden, roosteren en bakken. De tabel bevat de hoeveelheden, gewicht en toepasselijke aanbevelingen. Bereidingsmethoden en -tijden zijn voor het gemak voorgeprogrammeerd. U kunt deze richtlijnen voor de bereiding gebruiken. Plaats het eten altijd in een koude oven. Nr. Onderdeel Plaat-niveau Bevroren broodjes Voedselitem 0,2-0,3 0,4-0,5 Grillrooster

Verdeel de bevroren broodjes gelijkmatig over het grillrooster. Aanbeveling

Plaats een diepvriespizza midden op het grillrooster.

Leg de bevroren pizzasnacks naast elkaar op het grillrooster.

Diepvriesvissticks 0,2-0,3 0,4-0,5 Bakplaat

Verdeel de vissticks gelijkmatig over de bakplaat. Voor 10 stuks wordt het gewichtbereik 0,2-0,3 kg aanbevolen; voor 15 stuks 0,4-0,5 kg. Omdraaien bij het geluidssignaal.

Verdeel de diepvries ovenfrites over de bakplaat. De eerste instelling wordt aanbevolen voor dunne Franse friet, de tweede instelling is voor dikke ovenfriet. Gebruik bakpapier. Draai ze om na de piep. Nederlands - 33 NV66H5737LB_EF_DG68-00533B-01_NL.indd 33 8/19/2016 11:11:34 AM 05 AUTOMATISCHE BEREIDING Gewicht/kg

AUTOMATISCHE BEREIDINGSPROGRAMMA'S VOOR HET ONDERSTE DEEL VAN DE OVEN In de volgende tabel vindt u 5 automatische programma's voor bereiden, roosteren en bakken. De tabel bevat de hoeveelheden, gewicht en toepasselijke aanbevelingen. Bereidingsmethoden en -tijden zijn voor het gemak voorgeprogrammeerd. U kunt deze richtlijnen voor de bereiding gebruiken. Plaats het voedsel in een koude oven, tenzij wordt aanbevolen de oven voor te verwarmen. Nr. Voedselitem Gewicht/kg Onderdeel Plaatniveau Aanbeveling

Bevroren zalm in bladerdeeg 0,2-0,3 0,5-0,6 Bakplaat

Gebruik bakpapier. Leg 2 stuks (0,2-0,3 kg) naast elkaar of 4 stuks (0,5-0,6 kg) moten in twee rijen op de bakplaat.

Zelfgemaakte quiche 0,5-0,6 (klein) 0,9-1,0 (groot) Grillrooster

Het is aan te bevelen dat u het onderste deel van de oven voorverwarmt tot 210 °C met de stand Onderverwarming + hetelucht. Gebruik een zwartmetalen bakblik. Plaats het gerecht na het voorverwarmen midden op het grillrooster. Gebruik een blik met een diameter van 18 cm voor de eerste instelling en een blik met een diameter van 26 cm voor de tweede instelling.

Zelfgemaakte pizza 0,2-0,6 0,8-1,2 Bakplaat

Gebruik bakpapier. Plaats 0,2 tot 0,6 kg op een ronde pizzaplaat en 0,8 tot 1,2 kg op de vierkante bakplaat.

Doe het beslag in een zwarte metalen bakvorm voor 12 muffins.

Bladerdeeg met fruit 0,2-0,3 0,4-0,5 Bakplaat

Leg 4 gebakjes van bladerdeeg in twee rijen op de bakplaat. Maak hierbij gebruik van bakpapier. Gebruik de eerste instelling voor vier kleine gebakjes van bladerdeeg (0,2-0,3 kg) en de tweede instelling voor 4 grote gebakjes van bladerdeeg (0,4-0,5 kg). Nederlands - 34 NV66H5737LB_EF_DG68-00533B-01_NL.indd 34 8/19/2016 11:11:34 AM

AUTOMATISCHE BEREIDINGSPROGRAMMA'S VOOR DUBBELE OVEN

Plaats de verdeelplaat in de oven voordat u gebruik gaat maken van de functie voor automatische bereiding met dubbele oven. In de volgende tabel vindt u 5 automatische programma's voor bereiden, roosteren en bakken met dubbele oven. Als u deze programma's gebruikt, kunt u uw hoofdschotel en bijgerecht of uw hoofdschotel en toetje tegelijkertijd bereiden. Deze tabel bevat de hoeveelheden, gewicht en toepasselijke aanbevelingen. Bereidingsmethoden en -tijden zijn voor het gemak voorgeprogrammeerd. Gebruik deze richtlijnen voor de bereiding. Plaats het eten altijd in een koude oven.

Onderdeel Plaatniveau Aanbeveling Boven Kipdelen 0,3-0,5 0,8-1,0 Braadslede met grillrooster

Smeer de kipdelen in met olie en kruiden. Leg de kipdelen met het vel naar boven op het grillrooster. Onder Gegratineerde aardappelen 0,4-0,6 0,8-1,0 Grillrooster

Gebruik een ovenvaste bakvorm. Plaats deze midden op het grillrooster. Boven Ovengroenten 0,4-0,5 0,7-0,8 Braadslede

Leg de in plakjes gesneden groenten, zoals courgettes, paprika's, uien, champignons, venkel, aubergines en tomaten in de braadslede. Bestrijken met olijfolie en kruiden. Onder Pizzabrood 0,1-0,2 0,3-0,4 Bakplaat

Leg het pizzabrood met bakpapier op de plaat. Boven Geroosterde vis 0,3-0,5 0,6-0,8 Braadslede met grillrooster

Hele vissen, zoals forel, zeebrasem, snoekbaars of brasem, afspoelen en insmeren met citroensap, kruiden en specerijen. De schil bestrijken met olijfolie en kruiden. Leg de vissen op het grillrooster. Onder Aardappelpartjes 0,3-0,4 0,5-0,6 Bakplaat

Spoel de aardappelen af en maak ze schoon. Snijd ze in partjes of blokjes. Bestrijken met olijfolie en kruiden. Boven Geroosterde eendenfilet 0,3-0,5 (1-2 dun) 0,6-0,8 (2 dik) Braadslede met grillrooster

Leg de gemarineerde eendenfilets met de vetrand naar boven op het grillrooster. De eerste instelling is voor eendenborstfilets van normale grootte (0,3 kg) en de tweede instelling voor twee eendenborstfilets (elk 0,4 kg). Onder Gebakken appel 0,4-0,5 0,9-1,0 Grillrooster

Was de appels, boor het klokhuis uit en vul de appels met marsepein of rozijnen Doe ze in een ronde ovenschotel. Boven Muffins 0,5-0,6 0,7-0,8 Grillrooster

Doe het beslag in een zwarte metalen bakvorm voor 12 muffins. Onder Zelfgemaakte pizza 0,2-0,6 0,8-1,2 Bakplaat

Plaats 0,2-0,6 kg op een ronde metalen pizzaplaat en 0,8-1,2 kg op de bakplaat. Gebruik bakpapier. Nederlands - 35 NV66H5737LB_EF_DG68-00533B-01_NL.indd 35 8/19/2016 11:11:34 AM 05 AUTOMATISCHE BEREIDING Nr. Ruimte reiniging en behandeling ZELFREINIGEND Deze stand is voor automatische reiniging. In deze stand wordt het overtollige vet in de oven verbrand, zodat het weggeveegd kan worden wanneer de oven is afgekoeld. De oven wordt tot ongeveer 500 °C opgewarmd. Tijdens de pyrolytische zelfreiniging wordt de deur automatisch vergrendeld. Deurvergrendeling

Wanneer de oven een temperatuur van 300 °C heeft bereikt, wordt de deur om veiligheidsredenen automatisch vergrendeld. Ontgrendelen Wanneer de temperatuur van de oven is gedaald tot onder 260 °C, wordt de deur automatisch ontgrendeld. Waarschuwing

• Tijdens dit proces wordt de oven zeer heet.
• Kinderen moeten op een veilige afstand worden gehouden. OPGELET: Vóór de zelfreiniging moeten alle accessoireonderdelen uit de oven worden gehaald. Verwijder eerst met de hand alle grote stukken vuil. Omdat dikke voedselresten, vet en vlees brandbaar zijn, kan er brand ontstaan in de oven tijdens de zelfreiniging.

1. Druk op de toets Verdeelplaat voor de

zelf-reinigingsmodus. " " knippert.

2. Druk op de toetsen

Tijd-/Temperatuurregeling naar niveau 1, 2 of 3, afhankelijk van de hoeveelheid vuil in de oven. Wanneer u binnen 5 seconden geen verdere instellingen doet, begint de oven automatisch te werken in het geselecteerde niveau. Niveau P1 (Laag) P2 (Middel) P3 (Hoog) Duur ca. 120 minuten ca. 150 minuten ca. 180 minuten

3. Nadat de oven is afgekoeld, kunt u de

ovendeur en de randen van de oven met een vochtig doekje schoonvegen. Nederlands - 36 NV66H5737LB_EF_DG68-00533B-01_NL.indd 36 8/19/2016 11:11:35 AM STOOMREINIGING

1. Verwijder alle accessoires uit de oven.

2. Giet ongeveer 400 ml water op de bodem van de lege oven. Gebruik alleen gewoon

water, geen gedistilleerd water.

3. Sluit de ovendeur.

4. Druk op de toets Verdeelplaat om de

stoomreinigingsmodus te selecteren en wacht vijf seconden. “ ” knippert.

5. Na enig tijd is de verwarming klaar en

6. Wanneer het proces voltooid is,

knippert het display en klinkt een pieptoon om het einde aan te geven.

7. Druk op de toets Aan/uit om de

bewerking te beëindigen en de binnenkant van de oven te reinigen. Nederlands - 37 NV66H5737LB_EF_DG68-00533B-01_NL.indd 37 8/19/2016 11:11:35 AM

06 REINIGING EN BEHANDELING

VOORZICHTIG: Het stoomreinigingsysteem kan alleen worden ingeschakeld wanneer de oven volledig is afgekoeld tot kamertemperatuur. Laat de oven volledig afkoelen als het niet werkt. Na het deactiveren van de stoomreiniging TIPS

Wees voorzichtig met het openen van de deur voordat de stoomreiniging is beëindigd. Het water onderin is heet. Laat nooit waterresten gedurende langere tijd, bijvoorbeeld 's nachts, in de oven staan. Open de deur en verwijder het resterende water met een spons. Veeg met een spons, zachte borstel of nylon schrobber met reinigingsmiddel de binnenkant van de oven schoon. Hardnekkig vuil kan worden verwijderd met een nylon schuursponsje. Kalkresten kunnen worden verwijderd met een spons met azijn. Schoonvegen met water zonder reinigingsmiddel en droogwrijven met een zachte doek (vergeet niet ook onder de deurafdichting te vegen). Als de oven ernstig vervuild is, kan de procedure worden herhaald wanneer hij is afgekoeld. Wanneer de oven bijvoorbeeld ernstig vervuild is met vet, bijvoorbeeld na het roosteren of grillen, wordt aanbevolen dat u reinigingsmiddel op het hardnekkige vuil smeert voordat u de stoomreinigingsfunctie activeert. Laat de ovendeur na het reinigen onder een hoek van 15° openstaan zodat het email van de binnenkant van de oven goed kan drogen. Nederlands - 38 NV66H5737LB_EF_DG68-00533B-01_NL.indd 38 8/19/2016 11:11:36 AM HANDMATIGE REINIGING WAARSCHUWING: Zorg dat de oven en accessoires volledig zijn afgekoeld voor u deze schoonmaakt. Gebruik geen schuurmiddelen, harde borstels, schuursponsjes of -doeken, staalwol, messen of andere ruwe middelen. Binnenzijde van de oven

Buitenzijde van de oven Voor het schoonmaken van de buitenkant van de oven, zoals ovendeur, handgreep en display, gebruikt u een schone doek en een mild reinigingsmiddel of een warm sopje. Afdrogen doet u met een keukenrol of een droge handdoek. Rond de handgreep en toetsen kan vet en vuil blijven zitten vanwege de hete lucht die uit de oven komt. Maak dus de handgreep en toetsen schoon nadat u de oven hebt gebruikt. Accessoires Was de accessoires na elk gebruik af en droog deze met een theedoek af. Laat de accessoire zo nodig 30 minuten in een sopje weken om het schoonmaken te vergemakkelijken. KATALYTISCH GEËMAILLEERD OPPERVLAK (OPTIONEEL) De afneembare behuizing is voorzien van een laag donkergrijs katalytisch email dat door de luchtdoorloop tijdens het gebruik van de heteluchtstand bedekt kan worden door olie en vet. Deze afzetting wordt verbrand bij oventemperaturen van 200 °C en hoger.

1. Verwijder alle accessoires uit de oven.

2. Stel de oven na reiniging van alle oppervlakken binnen in de oven een uur in op hete

lucht 250 °C REINIGING VAN WATEROPVANGBAK (OPTIONEEL) De wateropvangbak is bedoeld om het water op te vangen van vocht wanneer de oven wordt gebruikt voor het bereiden van vochtig voedsel. Voedselresten kunnen zich ophopen in de wateropvangbak. Indien de opvangbak niet wordt gereinigd, kan het inbouwmeubel beschadigd raken. Reinig de wateropvangbak na het bereiden van voedsel om uw meubilair te beschermen. WAARSCHUWING: indien er waterlekkage optreedt vanuit de wateropvangbak na het bereiden van voedsel, kunt u contact met ons opnemen via het servicecentrum. Wateropvangbak Nederlands - 39 NV66H5737LB_EF_DG68-00533B-01_NL.indd 39 8/19/2016 11:11:36 AM

Voor het schoonmaken van de binnenzijde van de oven gebruikt u een doek en een mild reinigingsmiddel of een warm sopje. Maak de afsluitstrippen niet met de hand schoon. Gebruik alleen gewone ovenreinigingsmiddelen om beschadiging van de geëmailleerde oppervlakken van de oven te voorkomen. Om hardnekkig vuil te verwijderen, gebruikt u een speciale ovenreiniger. GELEIDERS (OPTIONEEL) Beide geleiders moeten worden verwijderd als u de binnenkant van de oven wilt reinigen. De geleiders verwijderen

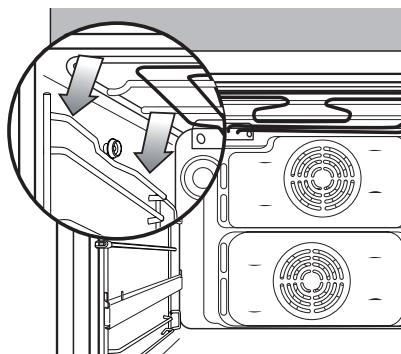

1. Druk in het midden van de bovenste

deel van de geleider.

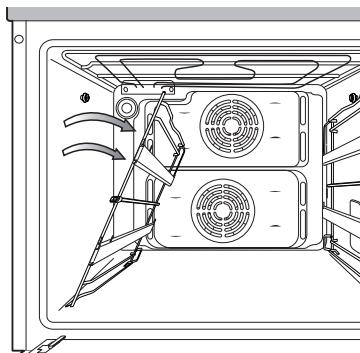

2. Draai de geleider ongeveer 45°.

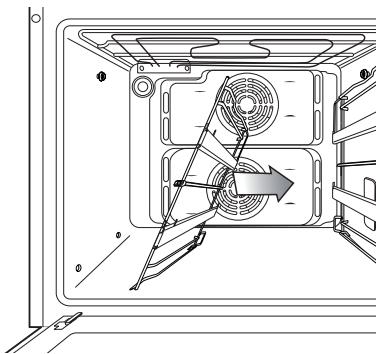

3. Licht de geleiders uit de twee gaten in

de bodem. BEVESTIGEN: V oer de stappen 1, 2 en 3 in omgekeerde volgorde uit. Nederlands - 40 NV66H5737LB_EF_DG68-00533B-01_NL.indd 40 8/19/2016 11:11:36 AM PROBLEEMOPLOSSING PROBLEEM Wat moet ik doen als de oven niet warm wordt? Oorzaak

ACTIE De oven staat mogelijk niet aan. Er is mogelijk een stop gesprongen of een aardlekschakelaar uitgevallen.

Wat moet ik doen als de oven niet warm wordt, ondanks dat de functie en temperatuur zijn ingesteld?

Er is mogelijk een probleem met de interne elektrische verbindingen.

Neem contact op met uw plaatselijke servicecentrum. Wat moet ik doen als er een foutcode wordt weergegeven en de oven wordt niet verwarmd?

Er is een fout in de interne elektrische circuitverbindingen.

Neem contact op met uw plaatselijke servicecentrum. Wat moet ik doen als de lamp niet aangaat?

Neem contact op met uw plaatselijke servicecentrum. Wat moet ik doen als de ventilator van de oven draait zonder dat deze is ingesteld?

Na het gebruik wordt de ventilator van de oven geactiveerd en blijft deze draaien tot de oven is afgekoeld.

Neem contact op met het plaatselijke servicecentrum als de ventilator na het afkoelen van de oven niet uitgaat. Wat moet ik doen als de toetsen niet werken?

De kinderslotfunctie kan zijn ingeschakeld.

Controleer of het kinderslot actief is. Als het kinderslot niet is geactiveerd, neemt u contact op met het plaatselijke servicecentrum. Nederlands - 41 NV66H5737LB_EF_DG68-00533B-01_NL.indd 41 8/19/2016 11:11:36 AM

06 REINIGING EN BEHANDELING

Zet de oven aan. Controleer of de vereiste instellingen zijn toegepast. Vervang de stop (pen) of herstel de aardlekschakelaar. Als dit herhaaldelijk gebeurt, moet u een elektricien bellen.

PROBLEEM OPLOSSING Veiligheidsschakelaar. De oven blijft gedurende lange tijd aanstaan op de ingestelde temperatuur.

• Lager dan 105 °C gedurende 16 uur
• Van 105 °C tot 240 °C gedurende 8 uur
• Van 245 °C tot maximaal 4 uur Zet de oven uit en neem het gerecht uit de oven. Laat de oven afkoelen voor u deze weer gebruikt. Toets gedurende bepaalde tijd ingedrukt. Reinig de toetsen en controleer of zich water op het oppervlak rond de toets bevindt. Schakel de oven uit en probeer het opnieuw. Als dit zich opnieuw voordoet, neemt u contact op met het plaatselijke servicecentrum van SAMSUNG. Scheidingsplaat niet goed aangebracht. Plaats de scheidingsplaat voor bovenste, onderste of dubbele modus. Verwijder de scheidingsplaat voor de enkelvoudige modus. Een defect aan de oven kan slechte prestaties en veiligheidsproblemen veroorzaken. Staak direct het ovengebruik. Bel de dichtstbijzijnde klantenservice van SAMSUNG.

1) ** staat voor elk willekeurig getal.

Nederlands - 42 NV66H5737LB_EF_DG68-00533B-01_NL.indd 42 8/19/2016 11:11:37 AM PRODUCTINFORMATIEBLAD SAMSUNG SAMSUNG Model-id NV66H5737LB Enkel Boven Onder Energiezuinigheidsindex per bakruimte (EEI-bakruimte) 104,8 98,5 98,5 Energie-efficiëntieklasse per bakruimte

Vereist energieverbruik voor het verwarmen van een standaardhoeveelheid in een bakruimte van een elektrische oven gedurende een cyclus bij een conventionele stand per bakruimte (elektrische eindenergie) (EC elektrische bakruimte) 0,89 kWh/cyclus

Vereist energieverbruik voor het verwarmen van een standaardhoeveelheid in een bakruimte van een elektrische oven gedurende een cyclus bij een ventilatorvoorrangsmodus per bakruimte (elektrische eindenergie) (EC elektrische bakruimte) 0,87 kWh/cyclus 0,67 kWh/cyclus 0,67 kWh/cyclus Aantal bakruimten 3 (Enkel, Boven, Onder) Warmtebron per bakruimte (elektriciteit of gas) Volume per bakruimte (V) Elektriciteit 66 L 30 L Type oven Inbouw Massa van het apparaat (M) 44,5 kg 32 L Gegevens bepaald in overeenstemming met standaard EN 60350-1 en Commissieverordeningen (EU) Nr 65/2014 en (EU) Nr 66/2014. Tips voor energiebesparing

• Houd tijdens de bereiding de oven dicht, behalve voor het omkeren van voedsel. Laat de deur tijdens de bereiding zo veel mogelijk dicht, zodat de oventemperatuur constant blijft en om energie te besparen.
• Als de bereidingstijd meer dan 30 minuten bedraagt, kan de oven 5-10 minuten voor het einde van de bereidingstijd worden uitgeschakeld om energie te besparen. Het bereidingsproces wordt voltooid door de restwarmte.
• Plan het ovengebruik van tevoren om te voorkomen dat de oven wordt uitgeschakeld tussen de bereiding van verschillende gerechten, zodat u energie bespaart en de tijd voor het opnieuw verwarmen van de oven beperkt blijft.
• Bereid indien mogelijk meerdere gerechten tegelijkertijd. Nederlands - 43 NV66H5737LB_EF_DG68-00533B-01_NL.indd 43 8/19/2016 11:11:37 AM

06 REINIGING EN BEHANDELING

Soort bakruimte VRAGEN OF OPMERKINGEN? LAND BEL
