GEBRUIKSAANWIJZING NV75K3340RB SAMSUNG

Inbouwoven Installatie- en gebruikershandleiding

Over deze handleiding

De volgende symbolen worden in deze handleiding gebruikt

Handmatige bereiding Voorbeeldgerechten

Veiligheidsinstructies

Belangrijke veiligheidsvoorschriften Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) Automatische functie voor energiebesparing

Geleverde onderdelen Aansluiting op het lichtnet Installatie in een kast

Controlepunten Informatiecodes

Productinformatieblad

Bedieningspaneel Snel voorverwarmen Bereidingstijd Bereidingsstanden Het bereidingsproces stoppen Comfort

Veiligheidsinstructies

Hartelijk dank voor uw aanschaf van deze inbouwoven van SAMSUNG. Deze gebruikershandleiding bevat belangrijke informatie over veiligheid en instructies die u helpen bij de bediening en het onderhoud van dit apparaat. Lees voor gebruik deze handleiding zorgvuldig door en bewaar deze voor raadpleging in de toekomst.

Deze oven mag alleen worden geïnstalleerd door een bevoegd elektricien. De installateur is verantwoordelijk voor de aansluiting op de stroomvoorziening met inachtneming van de relevante veiligheidsaanbevelingen.

De volgende symbolen worden in deze handleiding gebruikt WAARSCHUWING Risico's of onveilige situaties die kunnen leiden tot ernstig lichamelijk letsel, overlijden en/of schade aan eigendommen. VOORZICHTIG Risico's of onveilige situaties die kunnen leiden tot lichamelijk letsel en/of schade aan eigendommen. OPMERKING Handige tips, aanbevelingen of informatie over het gebruik van het product.

Belangrijke veiligheidsvoorschriften

WAARSCHUWING Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen. De mogelijkheid om het apparaat los te koppelen, moet zijn ingebouwd in de vaste bedrading overeenkomstig de richtlijnen voor bedrading. Dit apparaat moet na installatie nog van het stroomnet kunnen worden losgekoppeld. U kunt in loskoppeling van het apparaat voorzien door de stekker toegankelijk te laten of door een schakelaar in de bedrading in te bouwen overeenkomstig de richtlijnen voor bedrading. Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen.

Over deze handleiding

Over deze handleiding

Veiligheidsinstructies

Veiligheidsinstructies

Voor de bevestigingsmethode mogen geen kleefstoffen worden gebruikt, aangezien deze niet als een betrouwbare bevestigingsmethode worden beschouwd. Dit apparaat kan door kinderen vanaf acht jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen alleen onder toezicht reinigingsen onderhoudswerkzaamheden uitvoeren. Houd het apparaat en het netsnoer buiten het bereik van kinderen die jonger dan acht jaar zijn. Het apparaat wordt heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de oven nooit aanraakt. WAARSCHUWING: Bereikbare onderdelen kunnen heet worden tijdens het gebruik. Houd jonge kinderen uit de buurt. Gebruik geen ruwe schuurmiddelen of metalen schrapers voor het reinigen van de glazen ovendeur. Het oppervlak raakt hierdoor bekrast, waardoor het glas kan barsten. Als dit apparaat over een reinigingsfunctie beschikt, moet gemorst voedsel voor de reiniging worden verwijderd en moet alle kookgerei uit de oven worden verwijderd tijdens stoomreiniging of zelfreiniging. De aanwezigheid van een reinigingsfunctie is afhankelijk van het model.

Als dit apparaat over een reinigingsfunctie beschikt, worden de oppervlakken tijdens het reinigen mogelijk heter dan normaal en moeten kinderen op een veilige afstand worden gehouden. De aanwezigheid van een reinigingsfunctie is afhankelijk van het model. Gebruik uitsluitend de temperatuursonde die voor deze oven wordt aanbevolen. (Uitsluitend model met vleessonde) Gebruik geen stoomreiniger. WAARSCHUWING: Controleer of het apparaat is uitgeschakeld voordat u de lamp vervangt om het risico op elektrische schok te vermijden. Om oververhitting te voorkomen, mag u dit apparaat niet achter een decoratieve kastdeur installeren. WAARSCHUWING: Het apparaat en de bereikbare onderdelen ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen nooit aanraakt. Kinderen jonger dan acht jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan. VOORZICHTIG: U moet het bereidingsproces in de gaten houden. Een bereidingsproces van korte duur moet u voortdurend in de gaten houden. De deur en de buitenkant van het apparaat kunnen heet worden wanneer het apparaat in gebruik is. Wanneer het apparaat in gebruik is kunnen bepaalde toegankelijke oppervlakken heet worden. De oppervlakken kunnen heet worden tijdens het gebruik.

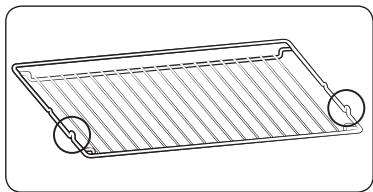

Plaats het rooster met de uitstekende delen (uitsparingen aan beide kanten) naar voren, zodat het rooster bij een zware belasting op de rustpunten rust.

Gebruik voor uw eigen veiligheid geen hogedrukreinigers of stoomreinigers. Houd kinderen uit de buurt van de oven als deze in gebruik is. Bevroren voedsel, zoals pizza's, moet op het grote rooster worden bereid. Bij gebruik van de bakplaat kan deze vervormen door te grote temperatuurverschillen. Giet geen water op de bodem van de oven als deze heet is. Dit kan beschadigingen aan het emaillen oppervlak veroorzaken.

Sluit de oven niet aan als deze tijdens het vervoer beschadigd is geraakt.

De ovendeur moet tijdens gebruik gesloten zijn.

Dit apparaat mag alleen worden aangesloten op de stroomvoorziening door een speciaal daarvoor bevoegde elektricien.

Bedek de bodem van de oven niet met aluminiumfolie en plaats er geen bakplaten of bakblikken op. De aluminiumfolie houdt de warmte tegen. Dit kan de emaillen oppervlakken beschadigen en leidt mogelijk tot slechte resultaten.

Gebruik de oven niet in geval van storing of schade aan het apparaat. Reparaties mogen alleen worden uitgevoerd door een bevoegd technicus. Slechte reparaties leveren mogelijk gevaarlijke situaties op voor u en anderen. Neem contact op met een SAMSUNG-servicecentrum of uw dealer als de oven gerepareerd moet worden.

Vruchtensappen kunnen onuitwisbare vlekken op de emaillen oppervlakken veroorzaken.

Elektrische bedrading en snoeren mogen niet in aanraking komen met de oven.

Houd kinderen uit de buurt van de deur wanneer u deze opent of sluit. Zij kunnen tegen de deur stoten of met hun vingers achter de deur blijven haken.

De oven moet worden aangesloten op de stroomvoorziening met een goedgekeurde aardlekschakelaar of zekering. Gebruik nooit verlengsnoeren.

Gebruik voor het bereiden van vochtig gebak, zoals brownies, de braadslede. Plaats geen bakspullen op de openstaande ovendeur.

Ga niet op de deur staan of zitten, leun niet op de deur en plaats geen zware voorwerpen op de deur.

Tijdens reparatie of reiniging dient het apparaat niet aangesloten te zijn.

Open de deur niet met overdreven veel kracht.

Wees voorzichtig bij het aansluiten van elektrische apparaten in de buurt van de oven.

WAARSCHUWING: Koppel het apparaat niet los van de hoofdstroomvoorziening, zelfs niet als het bereidingsproces is voltooid.

Als deze oven over een functie voor bereiding met vochtige lucht of stomen beschikt, mag u het apparaat niet gebruiken als de watertoevoercassette beschadigd is. (Uitsluitend model met functie voor vochtige lucht of stoomfunctie)

WAARSCHUWING: Laat de deur niet open staan terwijl de oven met een bereiding bezig is.

Als de cassette gebarsten of gescheurd is, gebruikt u deze niet en neemt u contact op met uw dichtstbijzijnde servicecentrum. (Uitsluitend model met functie voor vochtige lucht of stoomfunctie) Deze oven is bedoeld voor huishoudelijk gebruik. Tijdens gebruik wordt de binnenzijde van de oven erg heet. Dit kan brandwonden veroorzaken. Raak de verwarmingselementen of binnenkant van de oven niet aan voordat ze voldoende zijn afgekoeld. Bewaar nooit brandbare materialen in de oven. De oven wordt erg heet als deze lange tijd wordt gebruikt op een hoge temperatuur. Wees voorzichtig met het openen van de ovendeur als u de oven gebruikt. Er kan snel hete lucht en stoom ontsnappen.

Veiligheidsinstructies

VOORZICHTIG Als u gerechten bereidt met alcohol, kan de alcohol verdampen als gevolg van de hoge temperaturen. Deze dampen kunnen vlam vatten als ze in contact komen met hete delen van de oven.

Veiligheidsinstructies Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) (Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijke verplichtingen van Samsung naar: samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.html

Installatie WAARSCHUWING Deze oven dient door een gekwalificeerde technicus te worden geïnstalleerd. De installateur is verantwoordelijk voor de aansluiting op de stroomvoorziening, met inachtneming van de relevante lokale veiligheidsvoorschriften.

Geleverde onderdelen Controleer of alle onderdelen en accessoires in de productverpakking aanwezig zijn. Als u een probleem hebt met de oven of accessoires, kunt u contact opnemen met een plaatselijke klantenservice van Samsung of met de winkel. Overzicht van de oven

Automatische functie voor energiebesparing • Als er gedurende een bepaalde tijd geen invoer door de gebruiker plaatsvindt, gaat het apparaat over op de stand-bystand.

Aansluiting op het lichtnet

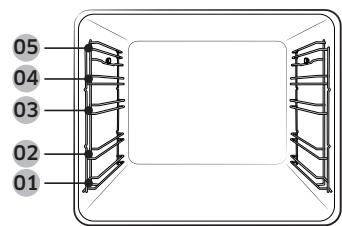

Accessoires De oven wordt geleverd met verschillende accessoires voor de bereiding van verschillende soorten voedsel.

OPMERKING De aanwezigheid van accessoires met een sterretje (*) is afhankelijk van het ovenmodel.

Sluit de oven op een stopcontact aan. Als er vanwege de beperkingen met de toegestane stroomsterkte geen stopcontact beschikbaar is, gebruikt u een meerpolige isolatorschakelaar (met ten minste 3 mm ruimte tussen de contactpunten) om aan de veiligheidsvoorschriften te voldoen. Gebruik een stroomsnoer van voldoende lengte en minimaal 1,5~2,5 mm² doorsnede dat aan de specificatie H05 RR-F of H05 VV-F voldoet.

Controleer de uitgangsspecificaties op het etiket op de oven. Open met een schroevendraaier de achterplaat van de oven en verwijder de schroeven van de snoerbeugel. Sluit vervolgens de stroomdraden op de geëigende contactpunten aan. De ( )-aansluiting is ontworpen om te worden geaard. Sluit als eerste de gele en groene draden aan (aarddraden). Deze moeten langer zijn dan de andere. Als u een stopcontact gebruikt, moet dit nadat de oven is geïnstalleerd nog bereikbaar zijn. Samsung is niet verantwoordelijk voor ongelukken die ontstaan door een ontbrekende of defecte aarding. WAARSCHUWING Zorg dat er tijdens de installatie niet op de snoeren wordt getrapt of dat deze worden verdraaid en houd ze uit de buurt van onderdelen van de oven die hitte uitstralen.

Installatie Installatie in een kast

A B Indien de oven in een inbouwkast wordt geïnstalleerd, moeten de plastic oppervlakken en klevende delen van de kast bestand zijn tegen temperaturen tot 90 °C. Samsung is niet verantwoordelijk voor schade aan de oven door de warmte-uitstoot van het apparaat. De oven moet goed worden geventileerd. Voor ventilatie moet een ruimte van ongeveer 50 mm worden opengelaten tussen de onderste plank van de kast en de steunwand. Indien u de oven onder een kookplaat installeert, volgt u de installatie-instructies voor de kookplaat.

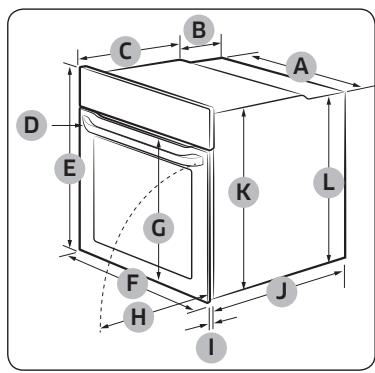

C D Vereiste afmetingen voor installatie

B C A De inbouwkast moet voorzien zijn van ventilatieopeningen (E) om warmte te ventileren en lucht te laten circuleren.

C OPMERKING De inbouwkast moet voorzien zijn van ventilatieopeningen (D) om warmte te ventileren en lucht te laten circuleren.

De oven monteren Laat aan alle kanten van de oven ten minste 5 mm ruimte (A) tussen de oven en de kastwand.

Verwijder na de installatie het beschermfolie, de tape en het andere verpakkingsmateriaal en haal de meegeleverde accessoires uit de oven. Als u de oven uit de kast wilt halen, ontkoppelt u eerst de stroomtoevoer en verwijdert u de 2 schroeven aan beide kanten van de oven. WAARSCHUWING Voor een goede werking moet de oven worden geventileerd. Zorg dat de ventilatieopeningen nooit worden geblokkeerd.

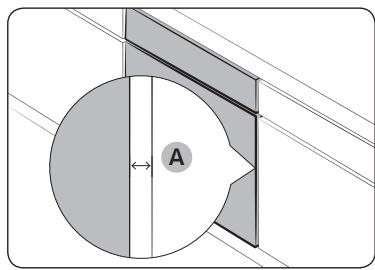

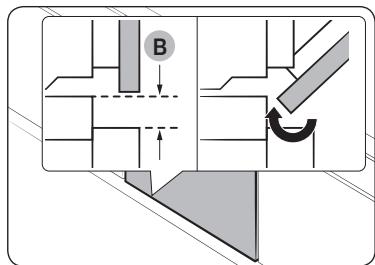

A OPMERKING Het daadwerkelijke uiterlijk van de oven kan per model verschillen. Laat ten minste 3 mm ruimte (B), zodat de deur gemakkelijk kan worden geopend en gesloten.

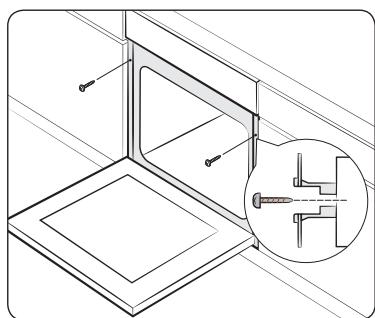

B Plaats de oven in de kast en zet het apparaat stevig vast met behulp van 2 schroeven aan beide zijkanten.

Voor u begint Eerste instelling

Als u de oven voor de eerste keer inschakelt, wordt de standaardtijd "12:00" weergegeven op het scherm waar het uurelement ("12") knippert. Volg de onderstaande stappen om de huidige tijd in te stellen.

Als u de accessoires voor het eerst gaat gebruiken, reinigt u deze zorgvuldig met warm water, schoonmaakmiddel en een zachte schone doek.

1. Stel met de toetsen / het uur in en druk vervolgens op . De instelling voor de minuten knippert.

2. Stel met de toetsen vervolgens op .

05 Niveau 5 Als u de actuele tijd na deze aanvankelijke instelling wilt wijzigen, houdt u 3 seconden ingedrukt en voert u de bovenstaande stappen uit.

Nieuwe-ovengeur Voordat u begint met het gebruiken van de oven, moet deze eerst worden gereinigd om de nieuwe-ovengeur te verwijderen. 1. Haal alle accessoires uit de oven. 2. Laat de oven een uur lang werken op 200 °C in de heteluchtstand of op 200 °C in de conventionele warmtestand. Hiermee worden alle resterende productiestoffen in de oven weggebrand. 3. Zet de oven na afloop uit.

• Steek het accessoire tot aan de geëigende positie in de oven. • Laat ten minste 1 cm ruimte tussen het accessoire en de bodem van de oven en tussen het accessoire en andere accessoires. • Wees uiterst voorzichtig wanneer u schalen en/of accessoires uit de oven neemt. U zou zich aan hete gerechten en accessoires kunnen branden. • De accessoires kunnen tijdens verhitting vervormen. Na afkoeling keren de oorspronkelijke vorm en prestaties weer terug.

Basisgebruik Maak u bekend met het gebruik van de diverse accessoires, zodat u ze optimaal voor het bereiden van uw gerechten kunt inzetten. Rooster

Het rooster is bedoeld voor grillen en roosteren. Plaats het rooster met de uitstekende delen (uitsparingen aan beide kanten) naar voren

Het roosterinzetstuk wordt in combinatie met de plaat gebruikt om te voorkomen dat vocht op de bodem van de oven terechtkomt.

De bakplaat (diepte: 20 mm) wordt gebruikt voor het bakken van taarten, koekjes en ander gebak. Plaats de plaat met schuine kant naar voren.

De universele plaat (diepte: 30 mm) wordt gebruikt voor braden en roosteren. Gebruik het roosterinzetstuk om te voorkomen dat vocht op de bodem van de oven terechtkomt. Plaats de plaat met schuine kant naar voren.

Gebruik Extra diepe plaat *

De extra diepe plaat (diepte: 50 mm) wordt gebruikt voor roosteren met of zonder het roosterinzetstuk. Plaats de plaat met schuine kant naar voren. Gebruik de telescooprails om de plaat als volgt naar binnen te schuiven: 1. Trek de rails uit de oven. 2. Zet de plaat op de rails en schuif deze weer in de oven. 3. Sluit de ovendeur.

Bedieningspaneel Het voorpaneel is beschikbaar in verschillenden materialen en kleuren. Om de kwaliteit te verbeteren, kan het uiterlijk van de oven zonder voorafgaande kennisgeving worden gewijzigd. 02

OPMERKING De aanwezigheid van accessoires met een sterretje (*) is afhankelijk van het ovenmodel.

Draai hieraan om een bereidingsstand of functie te selecteren.

02 Bereidingstijd/klok

Druk om de bereidingstijd in te stellen. Houd deze 3 seconden ingedrukt om de actuele tijd in te stellen.

Met Timer kunt u de tijd of de duur van een bewerking tijdens het bereiden in de gaten houden.

Hier ziet u de tijd of een korte omschrijving van de geselecteerde stand.

Stel hiermee de waarde voor de klok of timer naar omhoog of omlaag bij.

Stel met de instelknop de temperatuur of het vermogensniveau voor grillen in.

OPMERKING Als u op het display tikt terwijl u plastic handschoenen of ovenwanten draagt, functioneert het display mogelijk niet naar behoren.

Gebruik Keuzeschakelaar

Uit Snel voorverwarmen Bereidingsstanden Ovenverlichting

Snel voorverwarmen U heeft ook de optie de oven snel voor te verwarmen. Hiermee wordt de wachttijd tijdens het voorverwarmen aanzienlijk bekort. Voer hiervoor de onderstaande stappen uit. 1. Draai de keuzeschakelaar naar

01 Vermogensniveau voor grillen 02 Temperatuurbereik 2. Draai de instelknop naar de gewenste temperatuur binnen het temperatuurbereik.

De oven begint met voorverwarmen totdat de interne temperatuur de gewenste waarde heeft bereikt. Vergeet niet om na het voorverwarmen terug te gaan naar de geselecteerde stand. OPMERKING Voorverwarmen is bij de grillstand niet nodig.

Bereidingstijd 1. Druk op . 2. Stel met de toetsen / de bereidingstijd in en druk vervolgens op . U kunt de tijd instellen tot max. 23 uur en 59 minuten. OPMERKING Als u de timer wilt stoppen, drukt u op u de tijd op 0:00.

Stand Aanbevolen wordt om het voedsel in de oven te plaatsen nadat het voorverwarmen is voltooid. Dit helpt bij het verkrijgen van het beste resultaat. 1. Draai de keuzeschakelaar naar de gewenste bereidingsstand.

2. Draai de instelknop naar de gewenste temperatuur binnen het temperatuurbereik. Selecteer voor de grillstand in plaats daarvan een vermogensniveau.

01 Stand Grill 02 Bereidingsstanden, met uitzondering van Grill

Als u de grillfunctie selecteert en de temperatuur instelt tussen 50 °C en 250 °C, of als u de modus Normale bereiding selecteert en de temperatuur instelt tussen Grill 1 en 3, wordt u met een bericht (links weergegeven) en een pieptoon gevraagd de temperatuur te resetten. De exacte temperatuur in de oven kan met een erkende thermometer en methode worden gemeten, als gedefinieerd door een bevoegde instantie. Als u andere thermometers gebruikt, kan dit een meetfout geven.

Bovenverwarming + hete lucht

Onderverwarming + hete lucht

Het verwarmingselement achter in de oven genereert hitte die gelijkmatig door de heteluchtventilator wordt verspreid. Gebruik deze stand voor het bakken en grillen op verschillende niveaus tegelijk.

De warmte wordt afgegeven door de verwarmingselementen aan de bovenen onderkant. Dit is de functie die gewoonlijk wordt gebruikt voor het braden en roosteren van de meeste typen gerechten.

Het verwarmingselement boven in de oven genereert hitte die gelijkmatig door de heteluchtventilator wordt verspreid. Gebruik deze stand voor het roosteren van gerechten met een krokante korst bovenop (bijvoorbeeld vlees of lasagne).

Het verwarmingselement onder in de oven genereert hitte die gelijkmatig door de heteluchtventilator wordt verspreid. Gebruik deze stand voor pizza, brood of gebak.

De grote grill straalt hitte uit. Gebruik deze stand voor het bruinen van de bovenkant van gerechten (bijvoorbeeld vlees, lasagne of gegratineerde gerechten).

OPMERKING Hete lucht

Aanbevolen temperatuur (°C)

Gebruik Het bereidingsproces stoppen

Comfort Draai tijdens het bereidingsproces aan de keuzeschakelaar om te selecteren.

Ovenverlichting De ovenverlichting gaat automatisch aan wanneer de oven actief wordt. Als u de ovenverlichting wilt inschakelen zonder de oven te activeren, draait u de keuzeschakelaar naar .

OPMERKING OPMERKING Als de oven van binnen heet is: Zelfs nadat de oven is uitgeschakeld, draait de koelventilator automatisch en blijft de ovenverlichting aan totdat de oven is afgekoeld.

De koelventilator draait automatisch als u de ovenverlichting selecteert. Kinderslot Om ongelukken te voorkomen, worden met het kinderslot alle bedieningselementen uitgeschakeld. Het kinderslot is alleen beschikbaar in de standen Uit en Ovenverlichting.

Houd de toetsen en 3 seconden ingedrukt om het kinderslot te activeren, en houd deze nogmaals 3 seconden ingedrukt om het bedieningspaneel weer te ontgrendelen. OPMERKING Wanneer het kinderslot is geactiveerd, verschijnt “L” in het display. Timer Met Timer kunt u de tijd of de duur van een bewerking tijdens het bereiden in de gaten houden. 1. Druk op . 2. Stel met de toetsen / de tijd in en druk vervolgens op . U kunt de tijd instellen tot max. 23 uur en 59 minuten. OPMERKING Als u de timer wilt annuleren, drukt u op zet u de tijd op 0:00.

Slim koken Handmatige bereiding WAARSCHUWING in verband met acrylamide Acrylamide dat ontstaat tijdens het bakken en frituren van zetmeelhoudend voedsel zoals aardappelfrites en brood, kan gezondheidsproblemen veroorzaken. Het wordt aangeraden om deze voedselproducten bij lage temperaturen te bakken, en te hard en te lang bakken, te grote knapperigheid en aanbranden te vermijden. OPMERKING • Voorverwarmen wordt voor alle bereidingsstanden aanbevolen, tenzij bij de kooktips anders wordt vermeld. • Bij het gebruik van Eco-grill zet u het voedsel in het midden van de accessoireplaat.

Gistgebak op bakplaat met fruit en kruimel

Vruchtenkruimelgebak

Rooster, ovenschaal 22-24 cm Universele plaat

Rooster, ovenschaal 22-24 cm Universele plaat

Gistgebak met appel op bakplaat Zelfgemaakte pizza, Universele plaat 1-1,2 kg Diepvriesbladerdeeghapjes, Universele plaat gevuld quiche Rooster, ovenschaal 22-24 cm

Accessoiretips Uw oven wordt geleverd met diverse accessoires. Het kan zijn dat sommige accessoires ontbreken in de tabel hieronder. Echter zelfs als u niet precies de accessoires heeft die in deze kooktips worden vermeld, kunt u gebruiken wat u wel hebt en dezelfde resultaten behalen. • De bakplaat en de universele plaat zijn uitwisselbaar. • Bij het bereiden van vette voedingsmiddelen is het raadzaam een ​​bak onder het rooster te plaatsen om olieresten op te vangen. Als u voorzien bent van een roosterinzetstuk, kunt u dat gebruiken in combinatie met de plaat. • Als u voorzien bent van de universele plaat of extra diepe plaat, of beide, is het beter die plaat te gebruiken, die dieper is voor het bereiden van vette voedingsmiddelen.

Bakken Om het beste resultaat te behalen, is het aan te bevelen dat u de oven voorverwarmt.

Slim koken Voedsel Appeltaart

Onderdeel Niveau Verwarmingstype Rooster, 2 springvorm Ø 20 cm Universele plaat 3

Voedsel Onderdeel Vlees (rund/varken/lam) Lendenbiefstuk, Rooster + 1 kg universele plaat Kalfskarbonade, Rooster + 1,5 kg universele plaat Rooster + Geroosterd universele plaat varkensvlees, 1 kg Varkensbraadstuk, Rooster + 1 kg universele plaat Lamsbout, 1 kg Rooster + universele plaat

Voedsel Onderdeel Gevogelte (kip/eend/kalkoen) Hele kip 1,2 kg* Rooster + universele plaat (om druipvocht op te vangen) Kipdelen Rooster + universele plaat Eendenborst Rooster + universele plaat Kleine hele Rooster + kalkoen, 5 kg universele plaat Groenten Groenten, 0,5 kg Rooster + universele plaat Rooster + Gebakken halve universele plaat aardappelen, 0,5 kg Vis Visfilet, gebakken Rooster + universele plaat Geroosterde vis Rooster + universele plaat

* Op de helft van de bereidingsduur omdraaien.

Grillen Verwarm de lege oven gedurende 5 minuten met de functie Grote grill Voedsel

Diepvriesmaaltijd Temp.

Rooster + universele plaat

Rooster + universele plaat

Rooster + universele plaat

Rooster + universele plaat

Rooster + universele plaat

Rooster + universele plaat

* Omdraaien na 2/3 van de bereidingstijd.

Slim koken Voorbeeldgerechten

2. Grillen Verwarm de lege oven gedurende 5 minuten met de functie Grote grill

Volgens standaard EN 60350-1 1. Bakken De aanbevelingen voor bakken gelden voor een voorverwarmde oven. Gebruik niet de snelle voorverwarmingsfunctie. Plaats de plaat altijd met schuine kant naar voren. Temp. (°C)

Rooster + springvorm (antiaanbaklaag, ø 26 cm)

Rooster en 2 springvormen * (antiaanbaklaag, diameter 20 cm)

1 diagonaal geplaatst

Universele plaat + rooster en 2 springvormen ** (antiaanbaklaag, diameter 20 cm)

Tosti's van witbrood

Rooster + universele plaat (om druipvocht op te vangen)

* Omdraaien na 2/3 van de bereidingstijd. 3. Roosteren Type gerecht

Inzetstuk voor rooster en universele plaat (voor opvangen van vet)

* Op de helft van de bereidingsduur omdraaien.

* Twee taarten worden op het rooster diagonaal geplaatst (linksachter en rechtsvoor). ** Twee taarten worden in het midden boven op elkaar geplaatst. 18 Nederlands

NV75K3340RS_EF_DG68-00749A-03_FR+NL+DE.indb 18

Onderhoud Reinigen WAARSCHUWING • Zorg dat de oven en accessoires volledig zijn afgekoeld voor u deze schoonmaakt. • Gebruik geen schuurmiddelen, harde borstels, schuursponsjes of -doeken, staalwol, messen of andere ruwe middelen. Binnenzijde van de oven

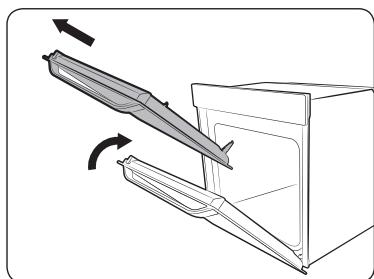

Deur Verwijder de ovendeur niet, behalve om deze te reinigen. Volg deze instructies om de deur voor reiniging te verwijderen. WAARSCHUWING De ovendeur is zwaar. 1. Open de kleur en klap de clipjes bij beide scharnieren open.

• Voor het schoonmaken van de binnenzijde van de oven gebruikt u een doek en een mild reinigingsmiddel of een warm sopje. • Maak de afsluitstrippen niet met de hand schoon. • Gebruik standaardovenreinigingsmiddelen om beschadiging van de geëmailleerde oppervlakken van de oven te voorkomen. • Om hardnekkig vuil te verwijderen, gebruikt u een speciale ovenreiniger. Buitenzijde van de oven Voor het schoonmaken van de buitenkant van de oven, zoals ovendeur, handgreep en display, gebruikt u een schone doek en een mild reinigingsmiddel of een warm sopje. Afdrogen doet u met een keukenrol of een droge handdoek. Met name rond de handgreep kan gemakkelijk vet en vuil blijven zitten vanwege de hete lucht die uit de oven komt. Maak dus de handgreep schoon nadat u de oven hebt gebruikt.

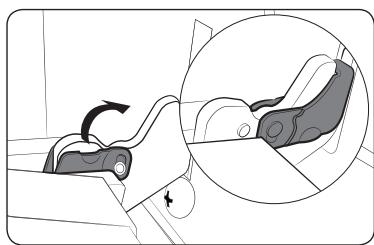

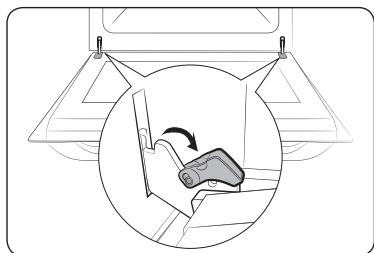

2. Sluit de deur ongeveer 70°. Houd de ovendeur met beide handen bij de zijkanten vast en til en trek de deur omhoog totdat de scharnieren zijn verwijderd. 3. Reinig de deur met zeepwater en een schone doek.

Was de accessoires na elk gebruik af en droog deze met een theedoek af. Verwijder hardnekkige ongerechtigheden door de gebruikte accessoires gedurende ongeveer 30 minuten in warm zeepwater te leggen alvorens ze af te wassen. Katalytisch geëmailleerd oppervlak (afhankelijk van het model) De verwisselbare onderdelen zijn met donkergrijs katalytisch email gecoat. Ze kunnen tijdens de heteluchtverwarming vuil worden van olie en vet dat door de circulerende lucht rondspat. Deze afzetting wordt er echter afgebrand bij oventemperaturen van 200 °C en hoger. 1. Verwijder alle accessoires uit de oven. 2. Reinig de oven van binnen. 3. Selecteerde heteluchtstand met de maximale temperatuur en laat de cyclus gedurende een uur uitvoeren.

4. Voer wanneer u klaar bent stap 1 en 2 in omgekeerde volgorde uit om de deur weer terug te plaatsen. Zorg dat de clipjes aan beide kanten in de scharnieren hangen.

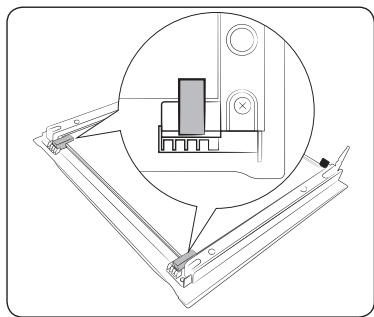

Onderhoud Ovendeurglas Afhankelijk van het model is de ovendeur voorzien van 3 tot 4 tegen elkaar geplaatste glasplaten. Verwijder het deurglas niet, behalve om dit te reinigen. Volg deze instructies om het deurglas voor reiniging te verwijderen.

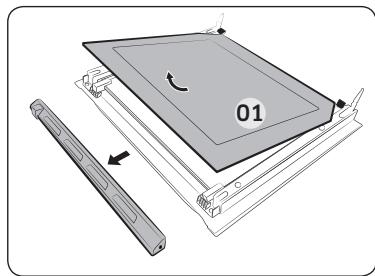

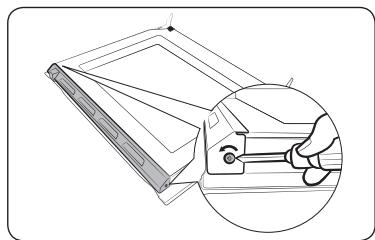

1. Verwijder met een schroevendraaier de schroeven links- en rechtsonder.

6. Plaats wanneer u klaar bent de platen als volgt weer terug: • Plaats plaat 2 tussen steunclip 1 en 2, en plaat 1 in steunclip 3 in deze volgorde.

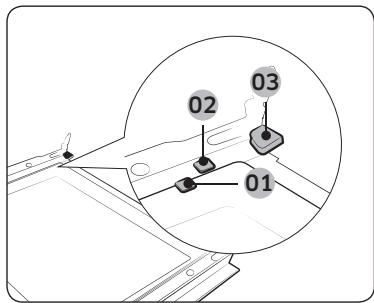

01 Steunclip 1 02 Steunclip 2 03 Steunclip 3 2. Verwijder de afdekkingen in de aangegeven richting. 3. Verwijder de eerste plaat van de deur. 01

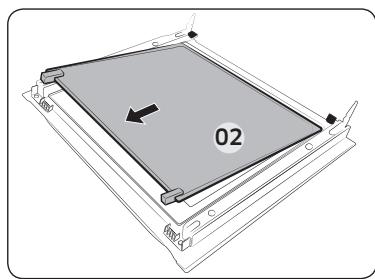

4. Verwijder de tweede plaat in de aangegeven richting van de deur. 5. Reinig het glas met zeepwater en een schone doek. 02

7. Controleer of de glasrubbers erin passen in en zet de glasplaat correct vast. 8. Voer stap 1 en 2 hierboven in omgekeerde volgorde uit om de deur weer terug te plaatsen.

WAARSCHUWING Zorg dat u het glas weer goed terugplaatst, om weglekken van warmte te voorkomen.

Zijgeleiders (alleen bepaalde modellen) De wateropvangbak verzamelt niet alleen overtollig vocht maar ook voedselresten. Leeg en reinig de wateropvangbak dan ook regelmatig.

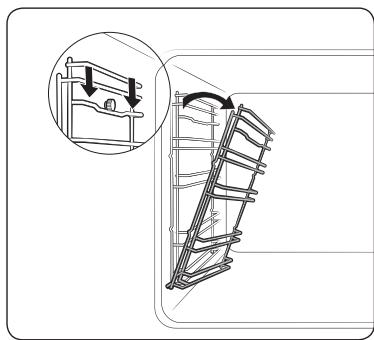

1. Druk op de bovenkant van de linkerzijgeleider en breng deze ongeveer 45° omlaag.

WAARSCHUWING Als u een waterlek van de wateropvangbak tegenkomt, dient u contact op te nemen met een plaatselijke servicecentrum van Samsung.

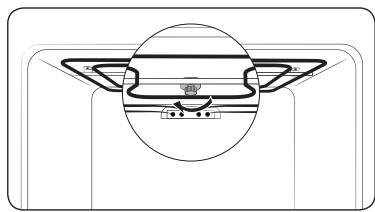

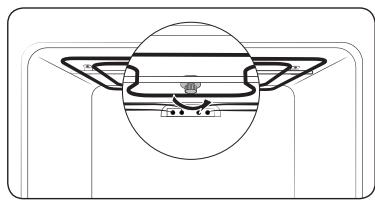

Plafond (alleen van toepassing zijnde modellen) 1. Zet de grillverwarming neer. Hiervoor draait u de ronde moer tegen de klok in terwijl u de grillverwarming vasthoudt. De grillverwarming is geen verwijderbaar deel. Forceer de grillverwarming niet omlaag.

2. Reinig het plafond van de oven met zeepwater en een schone doek.

OPMERKING De oven werkt ook zonder zijgeleiders en platen/roosters.

2. Trek de onderkant van de linkerzijgeleider los. 3. Verwijder de rechterzijgeleider op dezelfde manier. 4. Reinig beide zijgeleiders. 5. Voer wanneer u klaar bent stap 1 en 2 in omgekeerde volgorde uit om de zijgeleiders weer terug te plaatsen.

01 Circa 12° 3. Zet als u klaar bent de grillverwarming terug en draai de ronde moer met de klok mee.

Als u problemen met de oven ondervindt, raadpleegt u de onderstaande tabel en probeert u de suggesties. Als het probleem desondanks aanhoudt, neemt u contact op met het plaatselijke servicecentrum van Samsung.

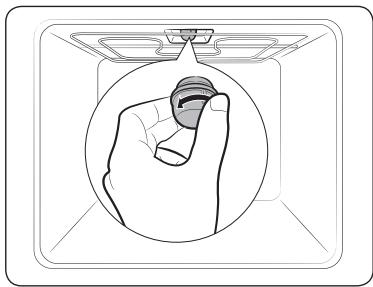

1. Verwijder het glazen dekseltje door dit linksom te draaien. 2. Vervang de ovenlamp. 3. Reinig het glazen dekseltje. 4. Voer wanneer u klaar bent stap 1 in omgekeerde volgorde uit om het glazen dekseltje weer terug te plaatsen.

WAARSCHUWING • Schakel de oven uit en haal de stekker uit het stopcontact voordat u de lamp gaat vervangen. • Gebruik alleen lampen van 25-40 W / 220-240 V die tegen 300 °C hitte bestand zijn. U kunt goedgekeurde lampen bij een lokaal servicecentrum van Samsung kopen. • Hanteer halogeenlampen altijd uitsluitend met een droge doek. Daarmee voorkomt u dat er vingerafdrukken of zweet op de lamp terechtkomen, waardoor de levensduur van de lamp bekort zou kunnen worden.

• Als er ongerechtigheden tussen de toetsen zitten

• Verwijder de ongerechtigheden en probeer het opnieuw.

• Aanraakmodel: als er vocht op de buitenkant zit

• Verwijder het vocht en probeer het opnieuw.

• Als de vergrendeling is ingeschakeld

• Controleer of de vergrendeling is ingeschakeld.

De tijd wordt niet weergegeven.

• Als er geen stroom is

• Controleer of er stroomtoevoer is.

• Als er geen stroom is

• Controleer of er stroomtoevoer is.

De oven stopt tijdens de bereiding.

• Als deze niet meer op het stopcontact is aangesloten

• Sluit de oven weer op het stopcontact aan.

Het apparaat gaat tijdens de bereiding uit.

• Als de bereiding veel tijd in beslag neemt

• Laat de oven na een langdurige bereiding afkoelen.

• Als de koelventilator niet werkt

• Luister of u de koelventilator hoort.

• Als de oven op een plek zonder goede ventilatie is geïnstalleerd

• Houd de afstanden aan die in de installatiegids worden voorgeschreven.

• Bij gebruik van diverse stekkers in dezelfde contactdoos

• Gebruik één stekker.

• Als er geen stroom is

• Controleer of er stroomtoevoer is.

De toetsen kunnen niet goed worden ingedrukt.

De oven krijgt geen stroom.

De behuizing van de oven is tijdens de bereiding te heet geworden.

• Als de oven op een plek zonder goede ventilatie is geïnstalleerd

• Houd de afstanden aan die in de installatiegids worden voorgeschreven.

De deur kan niet goed worden geopend.

• Als er voedselresten tussen de deur en de binnenkant blijven zitten

• Reinig de oven goed en open de deur weer.

De binnenverlichting is zwak of gaat niet aan.

• Als de lamp aan gaat en weer uit

• De lamp gaat na een bepaalde tijd automatisch uit om energie te besparen. U kunt de lamp weer aan doen door op de ovenlamptoets te drukken. • Reinig de oven van binnen en controleer dit.

Elektrische schok treedt op in de oven.

• Als de stroomtoevoer niet goed is geaard • Als u een ongeaard stopcontact gebruikt

• Controleer of de stroomtoevoer goed is geaard.

• Afhankelijk van het gerecht kan er sprake zijn van water of stoom. Dit is geen defect aan het product.

• Laat de oven afkoelen en veeg deze met een droge doek af.

• De helderheid verandert afhankelijk van de veranderingen in afgegeven vermogen.

• Veranderingen in afgegeven vermogen tijdens de bereiding zijn geen defect, dus u hoeft zich geen zorgen te maken.

Er komt stoom door een kier in de deur. Er is water in de oven achtergebleven. De helderheid in de oven varieert.

• De ventilator draait automatisch gedurende een bepaalde tijd om de binnenkant van de oven te ventileren.

• Dit is geen defect aan het product, dus u hoeft zich geen zorgen te maken.

De oven wordt niet warm.

• Als de deur open is

• Sluit de deur en start opnieuw.

• Als de bedieningselementen van de oven niet goed zijn ingesteld

• Raadpleeg het hoofdstuk over de ovenbediening en reset de oven.

• Als er een stop is doorgeslagen of als de aardlekschakelaar is omgegaan

• Vervang de stop of zet de aardlekschakelaar weer terug. Als dit herhaaldelijk gebeurt, belt u een bevoegde elektricien.

• Tijdens de eerste werking

• Wanneer u de oven voor het eerst gebruikt, kan er rook van de verwarming komen. Dit is geen defect en nadat u de oven 2-3 keer hebt gebruikt, zou dit niet meer moeten voorkomen.

• Als er voedsel op een verwarmingselement aanwezig is

• Laat de oven voldoende afkoelen en verwijder het voedsel van het verwarmingselement.

• Bij gebruik van plastic bakjes of andere bakjes die niet hittebestendig zijn

• Gebruik glazen gerei dat tegen hoge temperaturen bestand is.

Er komt rook uit de oven wanneer deze in werking is.

Ik ruik een branderige of plastic geur bij het gebruik van de oven.

• Als er tijdens de bereiding verontreinigingen op de lamp komen

Probleem De bereiding is klaar, maar de koelventilator draait nog steeds.

Probleemoplossing Probleem De oven bereidt de gerechten niet goed.

Oorzaak • Als de deur tijdens de bereiding vaak wordt geopend

Actie • Open de deur zo weinig mogelijk en alleen om onderdelen van het gerecht om te keren. Als de deur regelmatig wordt geopend, zakt de interne temperatuur en dit kan van invloed zijn op het resultaat van de bereiding.

Informatiecodes Als de oven niet werkt, verschijnt er mogelijk een informatiecode op het display. Raadpleeg de onderstaande tabel en probeer de suggesties. Code

Problemen met de sensor

Zet de oven uit en start deze opnieuw. Als het probleem aanhoudt, schakelt u alle stroom gedurende 30 seconden of langer uit en sluit u de stroom daarna weer aan. Als het probleem niet kan worden opgelost, raadpleegt u een servicecentrum.

Probleem met een toets Doet zich voor als een toets wordt ingedrukt en gedurende een bepaalde tijd wordt vastgehouden.

Reinig de toetsen en zorg dat er zich geen water op of rond de toetsen bevindt. Zet de oven uit en probeer het opnieuw. Als het probleem desondanks aanhoudt, neemt u contact op met het plaatselijke servicecentrum van Samsung.

Veiligheidsuitschakeling De oven bleef gedurende lange tijd aanstaan op de ingestelde temperatuur. • Lager dan 105 °C gedurende 16 uur • Van 105 °C tot 240 °C gedurende 8 uur • Van 245 °C tot maximaal 4 uur

Dit is geen defect aan het systeem. Zet de oven uit en verwijder het voedsel. Probeer het vervolgens opnieuw op de normale wijze.

Probleemoplossing 24 Nederlands

Bijlage Productinformatieblad

Energie-efficiëntie-index per ovenruimte (EEI ovenruimte) Energie-efficiëntieklasse per bakruimte Energieverbruik (elektriciteit) bij verwarming van een standaardlading in de ovenruimte van een elektrisch verwarmde oven gedurende een cyclus in conventionele modus, per ovenruimte (elektrische eindenergie) (EC elektrische ovenruimte) Energieverbruik bij verwarming van een standaardlading in de ovenruimte van een elektrisch verwarmde oven gedurende een cyclus in hetelucht-modus, per ovenruimte (elektrische eindenergie) (EC elektrische ovenruimte) Aantal ovenruimten Warmtebron per ovenruimte (elektriciteit of gas) Volume per ovenruimte (V) Type oven

• Houd tijdens de bereiding de oven dicht, behalve voor het omkeren van voedsel. Laat de deur tijdens de bereiding zo veel mogelijk dicht, zodat de oventemperatuur constant blijft en om energie te besparen. • Plan het gebruik van de oven van tevoren om te voorkomen dat de oven wordt uitgeschakeld tussen de bereiding van verschillende gerechten, zodat u energie bespaart en de tijd voor het opnieuw verwarmen van de oven beperkt blijft. • Als de bereidingstijd meer dan 30 minuten bedraagt, kan de oven 5-10 minuten voor het einde van de bereidingstijd worden uitgeschakeld om energie te besparen. Het bereidingsproces wordt voltooid door de restwarmte. • Bereid indien mogelijk meerdere gerechten tegelijkertijd.

SAMSUNG Identificatie van het model

Massa van het toestel (M)

Tips voor energiebesparing

Gegevens bepaald in overeenstemming met standaard EN 60350-1 en Commissieverordeningen (EU) Nr 65/2014 en (EU) Nr 66/2014.
