NV66H5737LB - Einbaubackofen SAMSUNG - Kostenlose Bedienungsanleitung

Marke	SAMSUNG
Modell	NV66H5737LB
Produkttyp	Einbaubackofen
Gesamtvolumen	66 L
Oberes Fachvolumen	30 L (mit Trenneinsatz)
Unteres Fachvolumen	32 L (mit Trenneinsatz)
Nettogewicht	44,5 kg
Stromversorgung	Elektrisch
Energieeffizienzklasse	A (jede Kammer)
Energieverbrauch (konventioneller Modus)	0,89 kWh/cycle
Energieverbrauch (Heißluftmodus)	0,87 kWh/cycle
Backmodi	Einfach, Oberhitze, Unterhitze, Doppel
Anzahl der Automatikprogramme	40
Reinigungsfunktion	Pyrolyse-Selbstreinigung (3 Stufen) und Dampfreinigung
Kindersicherung	Ja
Türverriegelung	Automatisch im Pyrolyse-Modus
Innenbeleuchtung	Ja, automatische Abschaltung
Mitgeliefertes Zubehör	Metallrost, Fettpfanne, Kuchenblech, Trenneinsatz
Optionen	Drehspieß, Fettfilter, Teleskopauszüge

Häufig gestellte Fragen - NV66H5737LB SAMSUNG

Wie stelle ich die Uhr des Ofens ein?

Drücken Sie die Taste Uhr. Verwenden Sie die Tasten zur Einstellung von Zeit/Temperatur, um Stunden und Minuten einzustellen. Warten Sie einige Sekunden zur Bestätigung.

Wie verwende ich den Trenneinsatz-Modus?

Setzen Sie den Trenneinsatz auf Ebene 3 für die Modi Oberhitze, Unterhitze oder Doppel. Entfernen Sie ihn für den Modus Einfach. Drücken Sie Fachauswahl, um den Modus zu wählen.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen eingeschaltet und die Einstellungen korrekt sind. Prüfen Sie den Schutzschalter oder die Sicherung. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten Garzeit und Timer für 3 Sekunden. Ein Symbol erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie reinige ich den Ofen mit der Dampffunktion?

Entfernen Sie das Zubehör, gießen Sie 400 ml Wasser in den Boden des kalten Ofens. Wählen Sie den Modus Dampfreinigung. Nach dem Zyklus wischen Sie das restliche Wasser auf und reinigen mit einem Schwamm.

Wie ist das Verfahren für die Selbstreinigung?

Entfernen Sie alles Zubehör. Wählen Sie den Modus Selbstreinigung und wählen Sie die Stufe (P1, P2 oder P3) je nach Verschmutzung. Die Tür verriegelt automatisch. Nach dem Abkühlen wischen Sie die Rückstände ab.

Wie entferne und reinige ich die Ofentür?

Öffnen Sie die Tür, klappen Sie die Scharnierhalterungen nach außen. Heben Sie die Tür auf 70° an und ziehen Sie sie zu sich hin. Zum Reinigen der Scheiben entfernen Sie die Schrauben und die Abdeckung. Setzen Sie alles in umgekehrter Reihenfolge wieder ein.

Wie wechsle ich die Ofenlampe aus?

Schalten Sie den Ofen aus und ziehen Sie den Netzstecker. Entfernen Sie die Glasabdeckung durch Drehen gegen den Uhrzeigersinn. Ersetzen Sie die Lampe durch eine Spezial-Backofenlampe mit 25-40 W, die bis 300°C beständig ist. Setzen Sie die Abdeckung wieder auf.

Welches Zubehör wird mit dem Ofen geliefert?

Der Ofen wird geliefert mit: einem Metallrost, einer Fettpfanne, einem Kuchenblech, einem Trenneinsatz. Optionen wie Drehspieß, Fettfilter und Teleskopauszüge sind erhältlich.

Wie verwende ich den Drehspieß?

Stecken Sie eine Gabel auf den Spieß, legen Sie das Fleisch auf, schieben Sie den Spieß in die hintere Öffnung des Ofens. Verwenden Sie den Griff zur einfacheren Handhabung. Legen Sie die Fettpfanne auf Ebene 1, um die Flüssigkeit aufzufangen.

BEDIENUNGSANLEITUNG NV66H5737LB SAMSUNG

automatische bereiding

Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.

SAMSUNG

Inhalt

HINWEISE ZU DIESER BEDIENUNGSANLEITUNG

SICHERHEITSHINWEISE

INSTALLATION

BEDIENELEMENTE DES GERÄTS

ZUBEHÖR

VOR DER ERSTEN ZUBEREITUNG

VERWENDEN DES GERÄTS

3 Wichtige Hinweise zur Sicherheit 7 Korrekte Entsorgung von Altgeräten (Elektroschrott) 7 Automatische Energiesparfunktion 7 Auswechseln der Glühlampe 9 Ausbau der Gerätetür 9 Ausbau des Glaseinsatzes der Gerätetür 10 Installation

3 Hinweise zu dieser Bedienungsanleitung 11 Bedienelemente des Geräts 11 Zubehör 13 Einstellungen der Uhrzeit 14 Erstreinigung 15 Verwendung der Teilermodi 19 Einstellen der Temperatur 20 Ausschalten des Geräts 20 Garzeit 21 Küchentimer 22 Ein-/Ausschalten der Garraumbeleuchtung 22 Kindersicherung 22 Ausschalten der Signaltöne 23 Gerätefunktionen 29 Testgerichte 30 Automatikprogramme für Nutzung ohne Garraumteiler 33 Automatikprogramme für Betrieb im oberen Garraum 34 Automatikprogramme für Betrieb im unteren Garraum 35 Automatikprogramme für Doppelgarraumbetrieb 36 Selbstreinigung 37 Dampfreinigung 39 Manuelle Reinigung 39 Katalytische Emailleoberfläche (optional) 39 Reinigen des Wasserkollektors (optional) 40 Seitliche Schienen (optional) 41 Fehlerbehebung 42 Informationscodes 43 Produktdatenblatt

Deutsch - 2

Hinweise zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben. Diese Bedienungsanleitung enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen, Ihr Gerät zu bedienen und zu pflegen. Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um diese Bedienungsanleitung zu lesen und halten Sie sie zur späteren Nutzung bereit.

In dieser Bedienungsanleitung werden folgende Symbole verwendet:

WARNUNG oder VORSICHT

Wichtig

Hinweis

Sicherheitshinweise

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten.

WICHTIGE HINWEISE ZUR SICHERHEIT

WARNUNG

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Wenn das Netzkabel defekt ist, muss es durch ein spezielles Kabel oder ein Bauteil ersetzt werden, das beim Hersteller oder einem zugelassenen Servicebetrieb erhältlich ist.

(Nur Modelle mit fest installiertem Netzanschluss) Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. (Nur Modelle mit Netzkabel)

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein Schalter entsprechend den Anschlussvorschriften integriert wird.

Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Wenn dieses Gerät über eine Dampf- oder Selbstreinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampf- oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn dieses Gerät über eine Selbstreinigungsfunktion verfügt, können die Oberflächen während der

Selbstreinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Die Reinigungsfunktion ist modellabhängig.

Verwenden Sie ausschließlich den für dieses Gerät empfohlenen Kerntemperaturfühler.

(Nur Modelle mit Kerntemperaturfühler)

Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen.

Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden.

Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren.

Kinder unter 8 Jahren müssen von dem Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Wenn das Gerät in Betrieb ist, können die Außenflächen sehr heiß werden.

Die Gerätetür und die Außenflächen können im Betrieb heiß werden.

Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

Haushaltsgeräte dürfen nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

Schieben Sie den Rost so in das Gerät, dass die nach oben gebogene Seite nach hinten weist, damit bei der Zubereitung großer Mengen der verfügbare Platz voll ausgenutzt werden kann. (Je nach Modell)

VORSICHT

Schließen Sie das Gerät nicht an, wenn es während des Transports beschädigt wurde.

Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden.

Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen.

Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst sowie für Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNG-Kundendienstzentrum oder Ihrem Händler in Verbindung.

Elektrische Leitungen und Kabel dürfen nicht das Gerät berühren.

Das Gerät wird über einen zugelassenen Sicherungsautomaten oder eine zugelassene Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel.

Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden.

Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgeräts anschließen.

Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion)

Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden

Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampfgarfunktion)

Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt.

Während des Betriebs werden die inneren Oberflächen des Geräts so heiß, dass sie Verbrennungen verursachen können. Berühren Sie keine Heizelemente oder Innenflächen des Geräts, ohne diesen ausreichend Zeit zum Abkühlen zu lassen.

Lagern Sie kein entflammbares Material im Gerät.

Die Oberflächen des Geräts werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird.

Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können.

Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten, und dieser Dampf kann Feuer fangen, wenn er mit einem bereits heißen Teil des Geräts in Kontakt kommt.

Zu Ihrer eigenen Sicherheit sollten Sie keine Hochdruckwasser- oder -dampfreiniger verwenden.

Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist.

Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen.

Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen.

Die Gerätetür muss während des Garvorgangs geschlossen sein.

Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Garergebnissen kommen kann.

Obstsäfte hinterlassen auf den Emailleoberflächen des Garraums Flecken, die sich möglicherweise nicht mehr entfernen lassen.

Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne.

Stellen Sie keine Backwaren auf die geöffnete Gerätetür.

Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nähe, da diese gegen die Gerätetür laufen oder ihre Finger einklemmen könnten.

Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen.

Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist.

WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

KORREKTE ENTSORGUNG VON ALTGERÄTEN (ELEKTROSCHROTT)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte und Zubehörteile getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Diese Produkte und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu

produktspezifischen Auflagen wie z. B. REACH finden Sie unter

• Wenn Sie das Gerät einstellen oder vorübergehend anhalten und keine weiteren Eingaben machen, wird die aktuelle Funktion nach 10 Minuten abgebrochen, und die Uhrzeit wird im Display angezeigt.
• Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die Garraumbeleuchtung eine Minute nach Beginn des Garvorgangs deaktiviert.

AUSWECHSELN DER GLÜHLAMPE

Vorsicht - Gefahr von Stromschlägen! Bevor Sie die Glühlampe im Gerät austauschen, ergreifen Sie die folgenden Maßnahmen:

• Schalten Sie das Gerät aus.
• Trennen Sie das Gerät vom Netz.
• Schützen Sie die Glühlampe im Gerät und die Glasabdeckung durch ein Tuch auf dem Geräteboden vor Zerbrechen.
• Glühlampen können Sie beim SAMSUNG-Kundendienst erwerben.

Hintere Lampe

1. Drehen Sie die Kappe gegen den Uhrzeigersinn, um sie zu entfernen, und nehmen Sie den Metall- und den Blechring heraus. Reinigen Sie dann die Glaskappe. Nötigenfalls ersetzen Sie die Lampe durch eine bis 300°C hitzebeständige Lampe mit 25-40 Watt.

1. Reinigen Sie die Glasabdeckung sowie den Metall- und den Blechring, sofern dies erforderlich ist.
2. Befestigen Sie den Metallring und den Blechring wieder an der Glaskappe.
3. Setzen Sie die Glaskappe wieder analog zu Schritt 1 ein, und drehen Sie sie im Uhrzeigersinn fest.

Seitliche Lampe (je nach Modell)

1. Zum Entfernen der Glaskappe halten Sie deren unteres Ende mit einer Hand fest, während Sie ein scharfes Teil (beispielsweise ein Messer) zwischen das Glas und den Rahmen schieben.

1. Drücken Sie die Kappe dann heraus.
2. Nötigenfalls ersetzen Sie die Halogenlampe durch eine bis 300 °C hitzebeständige Halogenlampe mit 25 bis 40 Watt.

Tipp: Verwenden Sie zum Anfassen von Halogenlampen immer ein trockenes Tuch, damit sich keine Fettrückstände von Ihren Fingern auf der Lampe ablagern. Dadurch wird bei einem Austausch die Lebensdauer der neuen Lampe verlängert.

1. Setzen Sie die Glaskappe wieder ein.

AUSBAU DER GERÄTETÜR

Im Normalfall darf die Gerätetür nicht entfernt werden, sondern nur, wenn dies beispielsweise zum Reinigen erforderlich ist.

VORSICHT: Die Gerätetür ist schwer.

1. Öffnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf.

2. Schließen Sie die Gerätetür halb (etwa 70°). Fassen Sie die Gerätetür mit beiden Händen in der Mitte, und ziehen Sie sie soweit nach oben, dass die Scharniere herausgenommen werden können.

3. Um die Gerätetür nach der Reinigung wieder zu befestigen, wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge. Der Clip am Scharnier sollte auf beiden Seiten geschlossen sein.

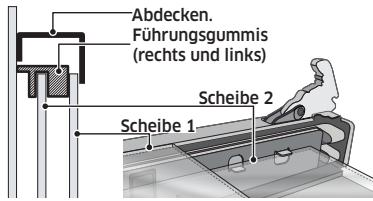

AUSBAU DES GLASEINSATZES DER GERÄTETÜR

Die Gerätetür verfügt über 3 gegeneinander angeordnete Glasscheiben. Diese Glasscheiben können zum Reinigen ausgebaut werden.

WARNUNG: Die Gerätetür muss zum Reinigen der Glasscheiben aus dem Gerät ausgebaut werden.

1. Entfernen Sie die 2 Schrauben auf der linken und rechten Seite der Gerätetür.

2. Lösen Sie die Abdeckung, und entnehmen Sie die Scheiben 1 und 2 sowie die 2 Führungsgummis aus der Gerätetür.

3. Wiederholen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge, um die Scheiben nach dem Reinigen wieder in die Gerätetür einzusetzen. Überprüfen Sie anhand der obigen Abbildung die richtige Position der Scheiben.

Die verschiedenen Gerätemodelle verfügen über jeweils 3 oder 4 Scheiben.

WICHTIG: Achten Sie beim Einbau von Scheibe 1 darauf, dass Sie nicht Scheibe 2 verwenden und dass der Aufdruck nach unten weist.

Installation

Sicherheitshinweise für die Installation

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die relevanten Sicherheitsbestimmungen zu beachten.

Sorgen Sie für Schutz vor Berührung Strom führender Teile, wenn Sie das Gerät installieren.

Netzanschluss

Wenn das Gerät nicht mit einem Stecker an das Stromnetz angeschlossen wird, muss ein mehrpoliger Trennschalter (mit einem Kontaktabstand von mindestens 3 mm) vorgesehen werden, um die Sicherheitsbestimmungen zu erfüllen.

Das Netzkabel (H05 RR-F oder H05 VV-F: min. 2,5 mm²) muss ausreichend lang sein, damit es an das Gerät angeschlossen werden kann, auch wenn dieses auf dem Boden vor dem Einbauschrank steht. Öffnen Sie die hintere

Anschlussverkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme, ehe Sie die Strom führenden Kabel in die entsprechenden Anschlussklemmen einführen.

Das Gerät wird über die (½)-Klemme geerdet. Das gelbgrüne Kabel (Erdungsanschluss) muss länger sein als die anderen Kabel und zuerst angeschlossen werden. Wenn das Gerät mit einem Stecker an das Stromnetz angeschlossen wird, muss dieser Stecker auch nach dem Einsetzen des Geräts zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung.

WARNUNG: Achten Sie darauf, das Anschlusskabel während der Installation nicht einzuklemmen, und verhindern Sie, dass es mit heißen Oberflächen des Geräts in Berührung kommt.

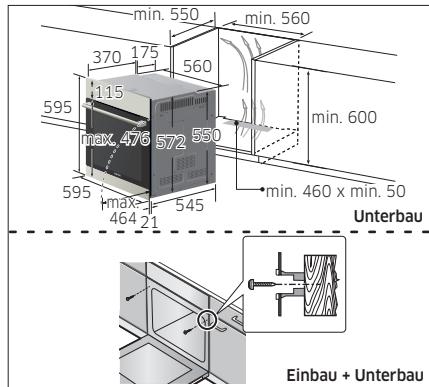

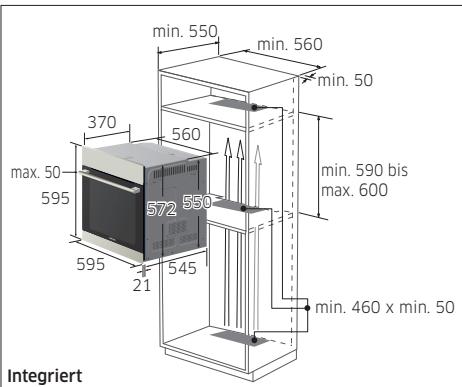

Einbau in einen Küchenschrank

Bei Verwendung von Einbauschränken müssen die Kunststoffoberfläche und die für das Gerät verwendeten Klebstoffe eine Hitzebeständigkeit bis 90 °C im Innern des Schranks aufweisen. Benachbarte Möbelstücke müssen bis zu einer Temperatur von 75 °C hitzebeständig sein. Samsung haftet nicht für Schäden an Kunststoffoberflächen oder Klebstoffen, die durch Hitze verursacht werden.

Am Boden des Küchenschranks muss sich an der Stellfläche des Geräts eine Belüftungsöffnung befinden. Für eine optimale Belüftung sollte zwischen dem unteren Boden und der Schrankwand eine Öffnung von 50 mm eingehalten werden. Wenn das Gerät unter einem Herd installiert wird, müssen die Installationsanweisungen für den jeweiligen Herd eingehalten werden.

Schieben Sie das Gerät vollständig in den Schrank, und befestigen Sie es zu beiden Seiten mit Hilfe von 2 Schrauben. Stellen Sie sicher, dass zwischen dem Gerät und dem Nachbarschrank eine Lücke von mindestens 5 mm eingehalten wird. Entfernen Sie nach der Installation die Vinylschutzfolie sowie sonstige Schutzfolie, Papier und Zubehör von der Gerätetür und aus dem Innern des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie es zunächst vom Stromnetz, und lösen Sie die 2 Schrauben zu beiden Seiten des Geräts.

WARNUNG: Der Einbauschrank muss über eine Belüftungsöffnung mit den Mindestmaßen verfügen, damit wie in der Abbildung gezeigt ein ungehinderter Luftstrom gewährleistet wird. Decken Sie diese Öffnung nicht mit Holzlatten ab, da sie der ordnungsgemäßen Belüftung dient.

Das Äußere des Geräts, wie z. B. der Griff, ist je nach Modell unterschiedlich. Die Maße des Geräts stimmen jedoch mit denen in der Abbildung überein.

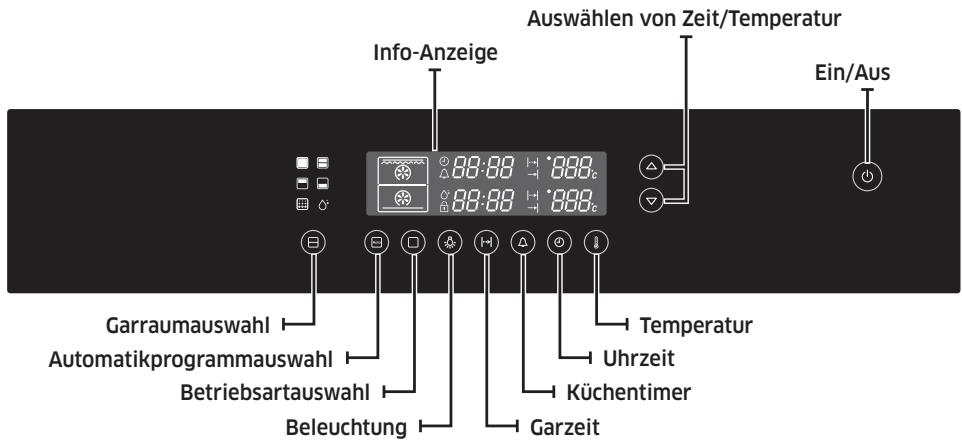

Bedienelemente des Geräts

Ein/Aus

Hiermit schalten Sie den Ofen ein bzw. aus.

Wenn Sie die Ein/Aus-Taste drücken, werden die Beleuchtung der Tasten und die Anzeige ausgeschaltet. Anschließend sind alle Tasten bis auf die Ein/Aus-Taste deaktiviert.

Durch erneutes Drücken der Ein/Aus-Taste leuchten die anderen Tasten wieder und die Anzeige wird erneut eingeschaltet. Demzufolge sind alle Tasten aktiviert.

Zubehör

Das folgende Zubehör ist im Lieferumfang des Geräts enthalten:

Halten Sie zwischen dem Boden des Garraums und dem zuunterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein.

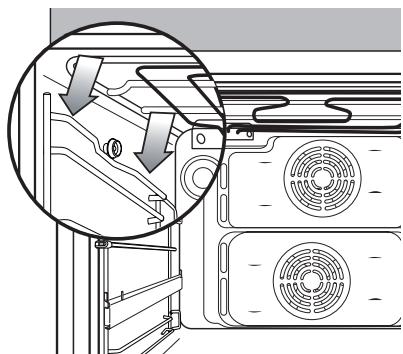

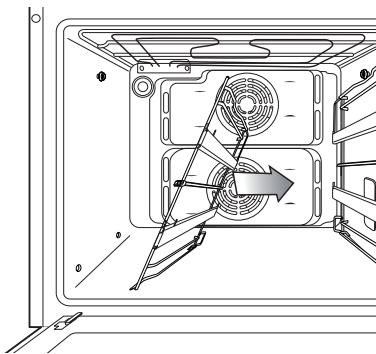

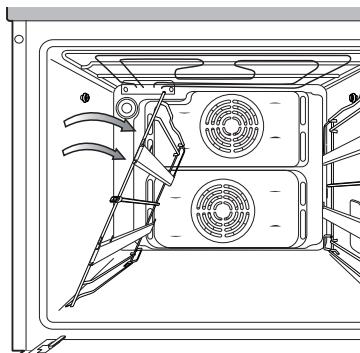

Das Gerät arbeitet ohne Seitengitter und Einschübe.

1. Gitterrost für Teller, Kuchenformen, Brat- und Grillbehälter.

1. Gitterrost (optional) zum Braten.

1. Backblech (optional) für Kuchen und Biskuit.

1. Fettpfanne (optional) zum Braten und Auffangen von Bratensaft oder tropfendem Fett.

1. Garraumteiler für die Zubereitung im Doppelgarraumbetrieb sowie im unteren und oberen Garraum. Schieben Sie den Garraumteiler in Einschubhöhe 3. An der Rückwand des Garraums befindet sich ein Fühler, der die Anwesenheit des Garraumteilers feststellt. Schieben Sie den Garraumteiler ganz bis zum Ende ein.
2. Grillspieß (optional) besteht aus einem Spieß, 2 Haltegabeln, einem abnehmbaren Griff und einer Halterung, die in den dritten Einschub von unten passt. Zum Grillen am Grillspieß stecken Sie den Spieß in die Öffnung an der Rückwand des Garraums. Schieben Sie bei Verwendung des Spießes die Fettpfanne in Einschubhöhe 1.
3. Drehspieß und Schaschlik. (optional)

8. Fettfilter (optional)

Der Fettfilter wird innen an der Rückwand des Garraums installiert und schützt den Lüfter, den runden Heizkörper und das Gerät selbst vor Verunreinigungen, insbesondere durch spritzendes Fett. Wir empfehlen, den Fettfilter bei der Zubereitung von Fleisch zu verwenden. Nehmen Sie den Filter beim Backen immer heraus! Wenn der Filter beim Backen von Kuchen oder Gebäck nicht entfernt wird, kann dies zu sehr schlechten Backergebnissen führen.

9. Teleskopschienen (optional)

• Wenn Sie den Gitterrost oder das Blech einschieben möchten, ziehen Sie zunächst die ausziehbaren Schienen einer bestimmten Einschubhöhe heraus.
• Legen Sie den Rost oder das Blech auf die Führungsschienen und schieben Sie diese dann vollständig in den Garraum. Schließen Sie die Gerätetür erst, nachdem Sie die ausziehbaren Schienen vollständig in den Garraum geschoben haben.

Anwendung: Schienen

• Schieben Sie die Fettpfanne (kein Dreifuß) in Einschubhöhe 1, um die Bratenflüssigkeit aufzufangen, oder stellen Sie sie auf den Boden des Garraums, wenn das gegrillte Stück Fleisch zu groß ist.
• Schieben Sie zuerst eine der Gabeln auf den Spieß und dann das Stück Fleisch, das gegrillt werden soll. Gemüse und vorgekochte Kartoffeln können Sie an den Rand der Fettpfanne legen, damit diese gleichzeitig gegart werden.
• Schieben Sie die Halterung so in den mittleren Einschub, dass das „V“-förmige Teil nach vorn weist. Das Fleisch lässt sich leichter auf den Spieß schieben, wenn zuvor der Handgriff an das stumpfe Ende des Spießes angeschraubt wurde.
• Legen Sie den Spieß so in der Halterung ab, dass das spitze Ende zur Rückseite weist, und schieben Sie ihn vorsichtig, bis die Spitze des Spießes in den Drehmechanismus auf der Rückwand des Garraums eingesteckt ist. Das stumpfe Ende des Spießes muss in der „V“-förmigen Mulde aufliegen. (Der Spieß besitzt zwei Ösen. Diese befinden sich in der Höhe der Gerätetür, damit der Spieß nicht nach vorn rutschen kann. Die Ösen dienen zugleich als Halterung für den Handgriff.)
• Lösen Sie den Handgriff, ehe Sie grillen. Schrauben Sie den Handgriff nach dem Grillen wieder fest, damit Sie den Spieß aus der Halterung entnehmen können.

WARNUNG: Entnehmen Sie vor Verwendung der Pyrolyse das gesamte Zubehör sowie alle sonstigen ungeeigneten Teile. Diese müssen von Hand gereinigt werden.

Vor der ersten Zubereitung

EINSTELLEN DER UHRZEIT

1. Drücken Sie die Taste Uhrzeit. Die Anzeigen „©“ und „12:“ beginnen zu blinken.

1. Drücken Sie die Taste Uhrzeit. Die Anzeigen „ü“ und „:00“ beginnen zu blinken.

1. Drücken Sie die Taste Uhrzeit, um die Uhrzeiteinstellung zu beenden. Warten Sie danach etwa 10 Sekunden. „⊕“ wird nicht mehr angezeigt, und „30°“ hört auf zu blinken. Im Display wird die aktuelle Uhrzeit angezeigt. Sie können das Gerät nun einsetzen.

1. Drücken Sie die Tasten zum Auswählen von Zeit/Temperatur, um die Stunden einzustellen. Beispiel: So stellen Sie 1:30 ein: Warten Sie etwa 10 Sekunden. Die Uhr hört auf zu blinken, und es wird die aktuell eingestellte Uhrzeit angezeigt.

1. Drücken Sie die Tasten zum Auswählen von Zeit/Temperatur, um die Minuten einzustellen. „⊙“ beginnt zu blinken.

ERSTREINIGUNG

Reinigen Sie das Gerät gründlich, ehe Sie es zum ersten Mal verwenden.

Verwenden Sie keine scharfen oder schleifenden Reinigungsmittel. Andernfalls könnten die Oberflächen des Geräts beschädigt werden. Verwenden Sie bei Geräten mit Emallefront handelsübliche Reinigungsmittel.

Reinigen des Geräts

1. Öffnen Sie die Gerätetür. Die Beleuchtung des Geräts wird eingeschaltet.
2. Reinigen Sie alle Ofenbleche, sämtliches Zubehör und die seitlichen Führungsschienen mit warmem Wasser oder Spülmittel. Polieren und trocknen Sie das Gerät mit einem weichen sauberen Tuch.
3. Waschen Sie das Garrauminere auf dieselbe Weise.
4. Wischen Sie die Vorderseite des Geräts mit einem feuchten Tuch ab.

Kontrollieren Sie, ob die Uhrzeit korrekt eingestellt ist. Entfernen Sie das Zubehör, und lassen Sie das Gerät 1 Stunde lang bei 200°C im Heißluftbetrieb laufen, ehe Sie es verwenden. Dabei entsteht ein unangenehmer Geruch. Dies ist normal, stellen Sie aber sicher, dass Ihre Küche in dieser Vorbereitungszeit gut belüftet ist.

Verwenden des Geräts

VERWENDEN DER TEILERMODI

Setzen Sie den Garraumteiler für die Zubereitung im Doppelgarraumbetrieb bzw. im oberen oder unteren Garraum ein. Nehmen Sie den Teiler heraus, wenn Sie den Einfachbetrieb nutzen möchten. Und drücken Sie dann die Taste Garraumauswahl, um den gewünschten Modus auszuwählen. Einzelheiten hierzu finden Sie in der folgenden Tabelle.

1. Drücken Sie die Taste Garraumauswahl, um den gewünschten Garraum auszuwählen.

1. Drücken Sie die Taste Betriebsartauswahl. (Bei Einfachbetrieb können Sie diesen Schritt überspringen.)

1. Drücken Sie die Tasten zum Auswählen von Zeit/Temperatur, um die gewünschte Funktion auszuwählen. Wenn 3 Sekunden lang keine Einstellungen vorgenommen werden, startet das Gerät automatisch mit der gewählten Betriebsart und Funktion.

Teilermodus	Symbol	Ofenfunktion	Garraumteiler einschieben	Hinweise zur Nutzung
Oberer Garraum	®	1. Heißenlicht2. Oberhitze + Heißenlicht3. Großer Grill	Ja	These Betriebsart spart Energie und Zeit, wenn Sie keine Mahlzeiten zubereiten.
Doppelgarraumbetrieb	®	Oberer wie auch unterer GarraumTeilerfungtion	Ja	Sie konnen zwei Gerichte gleichzeitig mit entsprechenden Temperaturen zubereiten.
Unterer Garraum	®	1. Heißenlicht2. Unterhitze + Heißenlicht	Ja	These Betriebsart spart Energie und Zeit, wenn Sie keine Mahlzeiten zubereiten.
Einfachbetrieb	®	1. Heißenlicht2. Oberhitze + Heißenlicht3. Ober-/Unterhitze4. Großer Grill5. Kleiner Grill6. Unterhitze + Heißenlicht	Nein	Bei Verwendung ohne Garraumteiler in einem großen Garraum Funktioniert das Gerät wie ein herkömmlicher Backofen. Verwenden Sie diese Betriebsart für große Mengen von Lebensmitteln.
Dampfreinigungsmodus	®		Nein	These Funktion dient zum Entfernern leichter Verschmutzungen mit Dampf.
Selbstreinigung	®	1. P12. P23. P3	Nein	Fettrückstände im Garraum werden erhützt, sodassie problemlos abgewischt werden konnen, sobald das Gerät abgekühlt ist.

Oberer Garraum

Nur das obere Heizelement ist in Betrieb. Der Garraumteiler muss eingesetzt werden.

Heißluft

Oberhitze + Heißluft

Großer Grill

Unterer Garraum

Nur das untere Heizelement ist in Betrieb. Der Garraumteiler muss eingesetzt werden.

Heißluft

Unterhitze + Heißluft

Doppelgarraumbetrieb

Sowohl das obere als auch das untere Heizelement sind in Betrieb. Es kann eingestellt werden, welcher Garraum zuerst aktiviert werden soll. Wenn im Doppelgarraumbetrieb ein Gericht fertig ist und Sie die Garzeit oder -temperatur in dem anderen Garraum ändern möchten, wählen Sie durch Drücken der Taste Garraumauswahl den Garraum (oberer oder unterer) aus, in dem weiter gegart werden soll. Der Garraumteiler muss eingesetzt werden.

Doppelgarraumbetrieb 1: Der obere Garraum nimmt zuerst den Betrieb auf. Wenn die Taste Betriebsartauswahl zum Auswählen des Kochmodus gedrückt wird oder seit dem Einstellen des oberen Garraums mehr als 15 Sekunden ohne weitere Einstellung vergangen sind, startet der Backofen den unteren Garraum.

Heißluft

Oberhitze + Heißluft

Großer Grill

Doppelgarraumbetrieb 2: Auch wenn der Betrieb im oberen Garraum gestartet wird, wechselt das Gerät zum unteren Garraum, wenn die Taste Betriebsartauswahl gedrückt wird oder seit Auswahl des oberen Garraums mehr als 15 Sekunden ohne weitere Einstellung vergangen sind. Sowohl das obere als auch das untere Heizelement sind in Betrieb.

Heißluft

Unterhitze + Heißluft

Einfachbetrieb

Heißluft

Oberhitze + Heißluft

Ober-/Unterhitze

Großer Grill

Kleiner Grill

Unterhitze + Heißluft

Im Einfachbetrieb sowie bei Betrieb im oberen und unteren Garraum

1. Drücken Sie die Taste Temperatur.

2. Drücken Sie die Tasten zum Auswählen von Zeit/Temperatur, um die Temperatur in Schritten von 5°C einzustellen.

Einfachbetrieb (großer und kleiner Grill):	40 °C – 250 °C (40 °C – 300 °C)
Oberer Garraum	40 °C – 250 °C
Unterer Garraum	40 °C – 250 °C

Die Temperatur kann während des Garvorgangs verändert werden. Bei Verwendung des Backofenmodus werden die oberen und unteren Heizelemente ein- bzw. ausgeschaltet, um die Temperatur zu regulieren.

Im Doppelgarraumbetrieb

1. Drücken Sie die Taste Temperatur (oberer Garraum). Drücken Sie zwei Mal die Taste Temperatur (oberer und unterer Garraum).

2. Drücken Sie die Tasten zum Auswählen von Zeit/Temperatur, um die Temperatur in Schritten von 5 °C einzustellen.

Oberer Garraum (großer Grill)	170 °C - 250 °C (200 °C - 250 °C)
Unterer Garraum	170 °C - 250 °C

Die Temperatur kann während des Garvorgangs verändert werden.

AUSSCHALTEN DES GERÄTS

Zum Ausschalten des Ofens drücken Sie die Taste Ein/Aus.

GARZEIT

Die Garzeit kann während des Garvorgangs eingestellt werden.

Im Einfachbetrieb sowie bei Betrieb im oberen und unteren Garraum

1. Drücken Sie die Taste Garzeit. "→" beginnt zu blinken.

2. Drücken Sie die Tasten zum Auswählen von Zeit/Temperatur, um die gewünschte Garzeit einzustellen.

1. Drücken Sie die Taste Garzeit. Das Gerät läuft dann automatisch bis zum Erreichen der eingestellten Garzeit, sofern nicht innerhalb von 5 Sekunden die Taste Garzeit gedrückt wird.

Während des Garvorgangs können Sie die zuvor eingestellte Garzeit mit den Tasten zum Auswählen von Zeit/Temperatur ändern, um bessere Ergebnisse zu erzielen.

Im Doppelgarraumbetrieb

Die Garzeiten für den oberen und unteren Garraum können mit der Taste Garzeit und den Tasten zum Auswählen von Zeit/Temperatur ausgewählt werden.

1. Drücken Sie die Taste Garzeit zweimal (unterer Garraummodus), sodass "→" zu blinken beginnt.

1. Drücken Sie die Tasten zum Auswählen von Zeit/Temperatur, um die gewünschte Garzeit einzustellen.

1. Drücken Sie die Taste Garzeit.

Das Gerät läuft dann automatisch bis zum Erreichen der eingestellten Garzeit, sofern nicht innerhalb von 5 Sekunden die Taste Garzeit gedrückt wird.

Während des Garvorgangs können Sie die zuvor eingestellte Garzeit mit den Tasten zum Auswählen von Zeit/Temperatur ändern, um bessere Ergebnisse zu erzielen.

KUCHENTIMER

1. Drücken Sie einmal die Taste Kuchentimer. "blinkt.

1. Drehen Sie die Tasten zum Auswählen von Zeit/Temperatur, um die gewünschte Zeit einzustellen. Beispiel: 5 Minuten

1. Drücken Sie die Taste Kuchentimer, um den Kuchentimer zu starten. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton.

Halten Sie die Taste Kuchentimer 2 Sekunden lang gedrückt, um den Timer abzubrechen.

EIN-/AUSSCHALTEN DER GARRAUMBELEUCHTUNG

1. Drücken Sie die Taste Beleuchtung.

1. Oben und unten
2. Oben
3. Unten

Nach wenigen Minuten wird die Beleuchtung automatisch ausgeschaltet.

KINDERSICHERUNG

1. Drücken Sie die Tasten Garzeit und Kuchentimer gleichzeitig 3 Sekunden lang. Im Display erscheint „(")".

1. Drücken Sie die Tasten Garzeit und Kuchentimer gleichzeitig 3 Sekunden lang, um die Verriegelung aufzuheben.

Bei aktivierter Verriegelung sind alle Tasten außer der Ein/Aus-Taste deaktiviert. Die Kindersicherung kann jederzeit aktiviert werden, egal ob das Gerät in Betrieb ist oder nicht.

AUSSCHALTEN DER SIGNALTÖNE

1. Um den Signalton auszuschalten, halten Sie die Tasten Garzeit und Uhrzeit gleichzeitig 3 Sekunden lang gedrückt.

1. Um den Signalton wieder einzuschalten, halten Sie die Tasten Garzeit und Uhrzeit gleichzeitig 3 Sekunden lang gedrückt.

GERÄTEFUNKTIONEN

Das Gerät bietet die folgenden Funktionen:

Betriebsarten

In der folgenden Tabelle sind die verschiedenen Betriebsarten und Einstellungen dieses Geräts zusammengefasst.

Verwenden Sie die Tabellen mit den Zubereitungshinweisen auf den folgenden Seiten als Richtschnur für das Garen mit diesen Betriebsarten.

Betriebsart	Beschreibung
	Ober-/UnterhitzeDie Nahrungsmittel werden von den oberen und unterenHeizelementen erhinit. Diese Einstellung eignet sich zum Backen undBraten.
	Oberhitze + HeißluftWir empfehlen diese Betriebsart zum Braten von Fleisch. Das obereHeizelement ist in Betrieb und die Ventilatoren arbeiten, damit dievon den Heizelementen an der oberen und hinteren Garraumwanderzeugte Heißluft im gesamten Garraum verteil wird.
	HeißluftDie Nahrungsmittel werden mit Hilfe von Heißluft zubereitet, dievon dem Heizelement an der Rückwand des Garraums erzeugt undvon zwei Ventilatoren im Garraum verteil wird. Diese Einstellungermann诸葛亮 ein gleichmäßiges Erhitzen und eignet sich hervorragendfür tieftegreforene Fertigerichte sowie zum Zubereiten von Kuchenund Croissants.In dieser Betriebsart können Sie auf zwei Einschubhöhen backen.
	Großer GrillDie Nahrungsmittel werden von den oberen Heizelementen erhinit.Wir empfehlen diese Betriebsart sowohl zum Grillen von Steaks undWürstchen als auch für Käsetoast.
	Kleiner GrillThese Betriebsart ist ideal zum Grillen kleiner Mengen von z. B.Baguettes, Käse oder Fischfilets.Legend Sie die Lebensmittel in die Mitte des Gitterrosts, da nur daskleinere Heizelement in der Mitte/arbeitet.
	Unterhitze + HeißluftDie Heizelemente am Boden und der Rückwand des Garraumserzeugen heiße Luft, die von den Ventilatoren im Garraum verteilwird. Diese Betriebsart eignet sich hervorragend für Quiches, Pizza,Brot und Käsekuchen.

1. Ober-/Unterhitze

Empfohlene Temperatur: 200°C

Ober- und Unterhitze ist für das Backen und Braten von Gerichten auf einem Blech ideal. In dieser Betriebsart wird sowohl das obere als auch das untere Heizelement eingeschaltet, um die gewünschte Temperatur im Garraum zu erreichen.

Es wird empfohlen, das Gerät mit Ober- und Unterhitze vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Zeit (in Min.)
Tiefgefrorene Lasagne (500-1000 g)	3	Gitterrost	180-200	40-50
Ganzer Fisch (z. B. Dorade) (300-1000 g) 3-4, auf beiden Seiten einschneiden	3	Gitterrost + Fettpfanne	240	15-20
Fischfilets (500-1000 g) 3-4, auf beiden Seiten einschneiden	3	Backblech	200	13-20
Tiefgekühte Koteletts (350-1000 g) Mit Schinken-, Käse- oder Pilzführung	3	Backblech	200	25-35
Tiefgefrorene Hacksteaks mit Möhren, Rote Beete oder Kartoffeln (350-1000 g)	3	Backblech	200	20-30
Schweinekoteletts (500-1000 g)	3 + 2	Gitterrost + Fettpfanne	200	40-50
Backkartoffel (halbiert) (500-1000 g)	3	Backblech	180-200	30-45
Tiefgefrorene Roulade mit Pilzführung (500-1000 g)	3	Backblech	180-200	40-50
Biskuit (250-500 g)	2	Gitterrost	160-180	20-30
Marmorkuchen (500-1000 g)	2	Gitterrost	170-190	40-50
Hefekuchen mit Obst und Streuseln auf Blech (1000-1500 g)	2	Backblech	160-180	25-35
Muffins (500-800 g)	2	Gitterrost	190-200	25-30

2. Oberhitze + Heißluft

Empfohlene Temperatur: 190 °C

Die vom oberen Heizelement erzeugte heiße Luft wird vom Ventilator konstant und gleichmäßig im Garraum verteilt.

Es wird empfohlen, den Garraum mit Oberhitze und Heißluft vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Zeit (in Min.)
Schweinekoteletts (1000 g)Mit Öl bestreichen und würzen	3	Gitterrost + Fettpanne	180-200	50-65
Schweineschulter in Folie (1000-1500 g)Marinieren	2	Backblech	180-230	80-120
Ganzes Hühnchen (800-1300 g)Mit Öl bestreichen und würzen	2	Gitterrost + Fettpanne	190-200	40-65
Fleisch- oder Fischsteaks (400-800 g)	3	Gitterrost + Fettpanne	180-200	15-35
Hühnchenteile (500-1000 g)Mit Öl bestreichen und würzen	4	Gitterrost + Fettpanne	200-220	25-35
Bratfisch (500-1000 g)Ofenfestes Gefäß verwendenMit Öl bestreichen	2	Gitterrost	180-200	30-40
Rinderbraten (800-1200 g)Mit Öl bestreichen und würzen	2	Gitterrost + Fettpanne1 Tasse Wasserhinzugeben	200-220	45-60
Entenbrust (300-500 g)	4	Gitterrost + Fettpanne1 Tasse Wasserhinzugeben	180-200	25-35

3. Heißluft

Empfohlene Temperatur: 170 °C

In dieser Betriebsart können Sie Lebensmittel auf bis zu drei Einschüben backen, und sie ist auch zum Braten geeignet. Die vom Heizelement auf der Rückseite des Garraums erzeugte heiße Luft wird vom Ventilator gleichmäßig im Garraum verteilt.

Es wird empfohlen, den Garraum mit Heißluft vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Zeit (in Min.)
Lammkarree (350-700 g)Mit Öl bestreichen und würzen	3	Gitterrost +Fettpfanne	190-200	40-50
Gebackene Bananen (3-5 Stk.),Oberseite einschneiden, 10-15 gSchokolade dazugeben, 5-10 g Nusséin die Einschnittte geben, eineuge TropfenZuckerwasser dazugegeben, in Alufolie einwickeln.	3	Gitterrost	220-240	15-25
Backäpfel, 5-8 Stück à 150-200 gKerngehäuse entfernen, Rosinen undMarmelade einfüllen. Ofenfestes Gefäßverwenden.	3	Gitterrost	200-220	15-25
Hacksteak (300-600 g)	3	Backblech	190-200	18-25
Hackfleischroulade mit Füllung,russische Art (500-1000 g)Mit Öl bestreichen	3	Backblech	180-200	50-65
Tiefgefrorene Kroketten (500-1000 g)	2	Backblech	180-200	25-35
Tiefgefrorene Backofen-Pommes(300-700 g)	2	Backblech	180-200	20-30
Tiefgefrorene Pizza (300-1000 g)	2	Gitterrost	200-220	15-25
Apfelkuchen mit Mandeln (500-1000 g)	2	Gitterrost	170-190	35-45
Frische Croissants (200-400 g)(Fertigteig)	3	Backblech	180-200	15-25

4. Großer Grill

Empfohlene Temperatur: 240 °C

Mit dem großen Grill können Sie große Mengen flacher Nahrungsmittel wie Steaks,

Schnitzel und Fisch zubereiten. Diese Betriebsart ist auch zum Toasten geeignet.

In dieser Betriebsart sind sowohl das obere Heizelement als auch der Grill eingeschaltet.

Es wird empfohlen, den Garraum mit dem großen Grill vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Zeit (in Min.)
Würstchen (dünne) 5-10 Stück	4	Gitterrost + Fettpfanne	220	5-8, wenden, 5-8
Würstchen (dünne) 8-12 Stück	4	Gitterrost + Fettpfanne	220	4-6, wenden, 4-6
Käsetoast, 5-10 Stück	5	Gitterrost	240	1-2, wenden, 1-2
Käsetoast, 4-6 Stück	4	Gitterrost + Backblech	200	4-8
Tiefgefrorene Pfannkuchen mit Füllung (200-500 g)	3	Backblech	200	20-30
Rindersteaks (400-800 g)	4	Gitterrost + Fettpfanne	240	8-10, wenden, 5-7

5. Kleiner Grill

Empfohlene Temperatur: 240 °C

Diese Einstellung dient zum Grillen von kleineren Mengen flacher Nahrungsmittel wie Steaks, Schnitzel, Fisch und Toast, die in die Mitte des Blechs gelegt werden.

Nur das obere Heizelement ist in Betrieb.

Es wird empfohlen, den Garraum mit dem kleinen Grill vorzuheizen.

Legen Sie die Nahrungsmittel in die Mitte des Blechs, Rosts usw.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Zeit (in Min.)
Tiefgekühler Backcamembert (2-4 Stik. à 275 g)In das nicht vorgehezte Gerät legen	3	Gitterrost	200	10-12
Tiefgefrorene Baguettes mit Belag (Tomate-Mozzarella, Schinken-Käse)	3	Gitterrost + Backblech	200	15-20
Tiefgefrorene Fischstübchen (300-700 g)In das nicht vorgehezte Gerät legen	3	Gitterrost + Backblech	200	15-25
Tiefgefrorene Fischburger (300-600 g)In das kalte Gerät legen.	3	Backblech	180-200	20-35
Tiefgefrorene Pizza (300-500 g)In das nicht vorgehezte Gerät legen	3	Gitterrost + Backblech	180-200	23-30

6. Unterhitze + Heißluft

Empfohlene Temperatur: 190 °C. Der Betrieb mit Unterhitze und Heißluft ist für Speisen geeignet, die einen knusprigen Boden mit einem saftigen Belag haben. Dies sind z. B. Pizzas, Quiches, ungedeckter Obstkuchen und Käsekuchen. Es wird empfohlen, den Garraum mit Unterhitze und Heißluft vorzuheizen.

Nahrungsmittel	Einschubhöhe	Zubehör	Temperatur (°C)	Zeit (in Min.)
Hefeteigstückchen mit Apfel, tiefgefroren (350-700 g)	3	Gitterrost	180-200	15-20
Kleine gefüllte Blätterteigstücke, tiefgefroren (300-600 g)Mit Eigelb bepinseln und in das kalte Gerät legen (vor dem Vorheizen)	3	Backblech	180-200	20-25
Frikadellen mit Sauce (250-500 g)Ofenfestes Gefäß verwenden	3	Gitterrost	180-200	25-35
Blätterteigtaschen (500-1000 g)Mit Eigelb bepinseln	3	Backblech	180	15-23
Cannelloni in Sauce (250-500 g)Ofenfestes Gefäß verwenden	3	Gitterrost	180	22-30
Hefeteigpastete mit Füllung (600-1000 g)Mit Eigelb bepinseln	3	Backblech	180-200	20-30
Selbstgemachte Pizza (500-1000 g)	2	Backblech	200-220	15-25
Brot, selbst gemacht (700-900 g)	2	Gitterrost	170-180	45-55

7. Doppelgarraumbetrieb

Im Doppelgarraumbetrieb können Sie zwei verschiedene Speisen gleichzeitig im Gerät zubereiten. Wenn Sie den oberen und unteren Garraum verwenden, können Sie unterschiedliche Garttemperaturen, Betriebsarten und Garzeiten einstellen. Sie können z. B. Steaks grillen und gleichzeitig einen Auflauf backen. Wenn Sie den Garraumteiler einsetzen, können Sie den Auflauf im unteren Teil des Garraums backen, während die Steaks im oberen Teil gegart werden. Schieben Sie den Garraumteiler immer in Einschubhöhe 3, bevor Sie mit dem Garen beginnen.

Vorschlag 1: Garen mit entsprechenden Temperaturen

Garraum	Nahrungsmittel	Einschubhöhe	Betriebsart	Temperatur (°C)	Zubehör	Zeit (in Min.)
Oberer Garraum	Tiefgefrorene Pizza (300-400 g)	4	Heißeft	200-220	Gitterrost	15-25
Unterer Garraum	Marmorkuchen (500-700 g)	1	Heißeft	170-180	Backblech	50-60

HINWEIS: In das nicht vorgeheizte Gerät legen.

Vorschlag 2: Garen mit entsprechenden Betriebsarten

Garraum	Nahrungsmittel	Einschubhöhe	Betriebsart	Temperatur (°C)	Zubehor	Zeit (in Min.)
Oberer Garraum	Hübchenteile (400-600 g)	4	Oberhitze + Heißenlust	200-220	Gitterrost + Fettpfanne	25-35
Unterer Garraum	Kartoffelgratin (500-1000 g)	1	Heißenlust	170-180	Gitterrost	30-40

HINWEIS: In das nicht vorgeheizte Gerät legen.

TESTGERICHE

Gemai EN 60350

1. Backen

Die Backempfehlungen beziehen sich auf das vorgeheizte Gerät.

Gericht	Gericht und Hinweise	Einschubhöhe	Betriebsart	Temperatur (°C)	Garzeit (in Min.)
Kleine Kuchen	Backblech	3	Ober-/ Unterhitze	160-180	15-25
	Fettpfanne + Backblech	1 + 4	Heißeuft	150-170	20-30
Wasserbiskuit	Backform auf Gitterrost (dunkel beschichtet, ø 26 cm)	2	Ober-/ Unterhitze	160-180	20-30
Gedeckter Apfelkuchen	Gitterrost, Backblech, 2 Springformen (dunkel beschichtet, ø 20 cm)	1 + 3	Heißeuft	170-190	80-100
	Gitterrost, 2 Springformen (Dunkel beschichtet, ø 20 cm)	1 diagonal angeordnet	Ober-/ Unterhitze	170-190	70-80

2. Grillen

Heizen Sie den Garraum 5 Minuten lang mit dem großen Grill vor. Verwenden Sie hierbei die Maximaltemperatur von 300 °C.

Gericht	Gericht und Hinweise	Einschubhöhe	Betriebsart	Temperatur (°C)	Garzeit (in Min.)
Weißbrot zum Toasten	Gitterrost	5	Großer Grill	300	1. Seite 1-2 2. Seite 1-1½
Beefsteaks aus Rinderhackfleisch	Gitterrost + Fettpfanne (zum Aufgangen von Fett und Flüssigkeit)	4	Großer Grill	300	1. Seite 7-10 2. Seite 6-9

Automatikprogramme

Beim automatischen Garen haben Sie die Wahl zwischen 40 verschiedenen Automatikprogrammen zum Kochen, Braten und Backen.

Setzen Sie den Garraumteiler für die Zubereitung im Doppelgarraumbetrieb bzw. im oberen oder unteren Garraum ein.

1. Drücken Sie die Taste Automatikprogrammauswahl.

2. Wählen Sie durch Drücken der Taste Betriebsartauswahl die gewünschte Funktion. (Bei Einfachbetrieb können Sie diesen Schritt überspringen.)

3. Wählen Sie durch Drücken der Tasten zum Auswählen von Zeit/Temperatur das gewünschte Rezept aus. Warten Sie 5 Sekunden.

4. Wählen Sie durch Drücken der Tasten zum Auswählen von Zeit/Temperatur das gewünschte Gewicht aus.

AUTOMATIKPROGRAMME FÜR NUTZUNG OHNE GARRAUMTEILER

In der folgenden Tabelle sind 25 Automatikprogramme zum Kochen, Braten und Backen aufgeführt. Diese können nur verwendet werden, wenn Sie mit einem einzigen (großen) Garraum arbeiten. Entfernen Sie immer den Garraumteiler. Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zu Ihrer Bequemlichkeit wurden die Betriebsarten und die Garzeiten vorprogrammiert. Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Die Nahrungsmittel immer in das nicht vorgeheizte Gerät legen.

Nr.	Nahrungsmittel	Gewicht/kg	Zubehör	Einschubhöhe	Empfehlung
1	Tiefkühlpizza	0,3-0,6	Gitterrost	2	Die tiefgefrorene Pizza in die Mitte des Gittergrills liegen.
		0,7-1,0
2	Tiefgefrorene Backofen-Pommes	0,3-0,5 (dunn)	Backblech	2	Die tiefgefrorenen Backofen-Pommes auf dem Backblech verteilen. Die erste Einstellung gilt für dünne Pommes, die zweite für breit geschnittene.
		0,6-0,8 (dick)
3	Tiefgefrorene Backofen-Krokreten	0,3-0,5	Backblech	2	Die tiefgefrorenen Kartoffelkrokten gleichmäßig auf dem Backblech verteilen.
		0,6-0,8
4	Selbstgemachte Lasagne	0,3-0,50,8-1,0	Gitterrost	3	Eine frische Lasagne zubereiten oder ein Fertigproduktnehmen und in eine ofenfeste Schüssel geeigneter Höhegeben. Die Schüssel in die Mitte des Garraums stellen.
5	Rindersteaks	0,3-0,60,6-0,8	Fettpfanne mit Gitterrost	4	Marinierte Rindersteaks nebeneinander auf dem Gitterrost verteilen. Bei Erklingen des Signaltons wenden. Die ersteneinstellung ist für dünne Steaks geeignet, die zweite für dicke.
6	Rinderbraten	0,6-0,80,9-1,1	Fettpfanne mit Gitterrost	2	Das marinierte Rindflisch auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
7	Schweinebraten	0,6-0,80,9-1,1	Fettpfanne mit Gitterrost	2	Das marinierte Schweineflisch auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
8	Lammkoteletts	0,3-0,40,5-0,6	Fettpfanne mit Gitterrost	4	Lammkoteletts marinieren. Die Lammkoteletts auf dem Gitterrost verteilen. Bei Erklingen des Signaltons wenden. Die ersteneinstellung gilt für dünne Koteletts, die zweite für dicke.
9	Hähnchenteile	0,5-0,71,0-1,2	Fettpfanne mit Gitterrost	4	Die Hähnchenteile mit Öl beträufeln und mit Kräutern würzen. Die Hähnchenteile nebeneinander auf den Gitterrost legen.
10	Ganzes Hähnchen	1,0-1,11,2-1,3	Fettpfanne mit Gitterrost	2	Das ganze Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
11	Entenbrust	0,3-0,50,6-0,8	Fettpfanne mit Gitterrost	4	EntenbrustVBorbereiten und mit der Fettseite nach oben auf den Gitterrost legen. Die ersteneinstellung gilt für eine)dünne Entenbrust, die zweite für zwei dicke.
12	Truthahnrolade	0,6-0,80,9-1,1	Fettpfanne mit Gitterrost	4	Truthahnrolade auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
13	Gedämpfter Fisch	0,5-0,70,8-1,0	Gitterrost	2	Fisch abspülen und reinigen (Forelle, Zander, Brasse). Kopf an Schwanzflösse in eine ovale ofenfeste Glasform legen. 2-3 EL Zitronensaat hinzugegeben. Mit Deckel verschreiben.
14	Bratfisch	0,5-0,70,8-1,0	Fettpfanne mit Gitterrost	4	Die Fische Kopf an Schwanzflösse auf den Gitterrost legen. Die ersteneinstellung gilt für 2 Fische, die zweite für 4.Dieses Programm ist für ganze Fische wie Forelle, Zander oder Dorade geeignet.
15	Lachssteaks	0,3-0,40,7-0,8	Fettpfanne mit Gitterrost	4	Lachssteaks auf den Gitterrost legen. Bei Erklingen des Signaltons wenden.
16	Ofenkartoffeln	0,4-0,50,8-1,0	Backblech	2	Kartoffeln abspülen und halbieren.Mit Olivenöl beträfeln und mit Kräutern würzen.Gleichmäßig auf dem Blech verteilen.Die erstene Einstellung gilt fürkleine Kartoffeln (je 100 g) und die zweite fürgroße Ofenkartoffeln (je 200 g).
17	Grillgemüse	0,4-0,50,8-1,0	Fettpfanne	4	Gemüse, z. B. Zucchini- oderAuberginenscheiben, Pilze oderKirschtomaten, in die Fettpfanne geben.Mit Öl beträfeln und Kräuter undGewürze hinzugeben.
18	Gemüsegratin	0,4-0,60,8-1,0	Gitterrost	2	Gemüsegratin in einer runden ofenfosten Form Zubereiten. Die Schüssel in die Mittes des Garraums stellen.
19	Marmorkuchen	0,5-0,60,7-0,80,9-1,0	Gitterrost	2	Den Teig in eine gebutterteNapfkuchenform geeigneter Höhegeben.
20	Obstkuchenboden	0,3-0,4(groß)0,2-0,3(Törtchen)	Gitterrost	2	Den Teig in eine gebutterte Springformgeben. Die erstene Einstellung gilt für einenTortenboden, die zweite für 5-6 keine Törtchen.
21	Biskuit	0,4-0,5(mittelgroß)0,2-0,3(klein)	Gitterrost	2	Teig auf ein rundes schwarzes Backblechlegen. Die erstene Einstellung gilt für einBackblech mit 26 cm Durchmesser und die zweite für ein Backblech mit 18 cmDurchmesser.
22	Muffins	0,5-0,60,7-0,8	Gitterrost	2	Den Teig in eine schwarze Backform aus Metall für 12 Muffins geben.Die erstene Einstellung gilt für keineMuffins, die zweite für große.
23	Brot	0,7-0,8(weiß)0,8-0,9(Vollkorn)	Gitterrost	2	Den Teig nach den Angaben des Herstellerszubereiten und in eine schwarzeRechteckform (Länge: 25 cm) geben.Die erstene Einstellung gilt für Weißbrot(0,7-0,8 kg) und die zweite (0,8-0,9 kg) fürVollkornbrot.
24	Selbstgemache Pizza	1,0-1,21,3-1,5	Backblech	2	Die Pizza auf das Blech legen. Die Gewichtsangaben beziehen sich aufdie gesamte Pizza mit Belag, wie z. B.Sauce, Gemüse, Schinke und Käse.Wirempfehlen die Einstellung 1 (1,0-1,2 kg)für Pizzas mit dünnen Böden undEinstellung 2 (1,3-1,5 kg) für Pizzas mitviel Belag.
25	Hefeteig gehenlassen	0,3-0,50,6-0,8	Gitterrost	2	Die erstene Einstellung gilt für Pizzateig. Die zweite Einstellung ist für Kuchenteig mitHefe und für Brotteig geeignet. Den Teig in eine große, runde und ofenfeste Formgeben und mit Frischhaltefolie abdecken.

AUTOMATIKPROGRAMME FÜR BETRIEB IM OBEREN GARRAUM

In der folgenden Tabelle sind 5 Automatikprogramme zum Kochen, Braten und Backen aufgeführt.

Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben.

Zu Ihrer Bequemlichkeit wurden die Betriebsarten und die Garzeiten vorprogrammiert.

Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Legen Sie die Nahrungsmittel immer in das nicht vorgeheizte Gerät.

Nr.	Nahrungsmittel	Gewicht/kg	Zubehör	Einschubhöhe	Empfehlung
1	Tiefgefrorene Brötchen	0,2-0,30,4-0,5	Gitterrost	4	Die tiefgefrorenen Bröhchen gleichmäßig auf dem Gittergrill verteilen.
2	Tiefkühlpizza	0,1-0,20,3-0,4	Gitterrost	5	Die Tiefkühlpizza in die Mitte des Gittergrills legen.
3	Tiefgefrorene Pizza-Snacks	0,2-0,30,4-0,5	Gitterrost	5	Die Pizza-Snacksbebeneinander auf den Gittergrill legen.
4	Tiefgefrorene Fischstübchen	0,2-0,30,4-0,5	Backblech	5	Die Fischstübchen gleichmäßig auf dem Backblech verteilen.Für 10 Stück wird ein Gewicht von 0,2-0,3 kg und für 15 Stück ein Gewicht von 0,4-0,5 kg empfohlen. Bei Erklingen des Signattons wenden.
5	Tiefgefrorene Backofen-Pommes	0,4-0,50,6-0,7	Backblech	5	Die tiefgefrorenen Backofen-Pommes auf dem Backblech verteilen.Die ersteneinstellung ist für dünne Pommes geeignet, die zweite für breit geschrittene. Backpapier verwenden.Nach Erklingen des Signattons wenden.

AUTOMATIKPROGRAMME FÜR BETRIEB IM UNTEREN GARRAUM

In der folgenden Tabelle sind 5 Automatikprogramme zum Kochen, Braten und Backen aufgeführt.

Zudem werden die entsprechenden Mengen, Gewichtsangaben und

Zubereitungsempfehlungen beschrieben.

Zu Ihrer Bequemlichkeit wurden die Betriebsarten und die Garzeiten vorprogrammiert.

Verwenden Sie die folgenden Informationen als Zubereitungshinweise.

Legen Sie die Nahrungsmittel, sofern kein Vorheizen des Geräts empfohlen wird, stets in den kalten Garraum.

Nr.	Nahrungsmittel	Gewicht/kg	Zubehör	Einschubhöhe	Empfehlung
1	Tiefgefrorener Lachs in Blätterteig	0,2-0,3 0,5-0,6	Backblech	1	Backpapier verwenden. 2 Blätterteigtaschen (0,2-0,3 kg) nebeninander bzw. 4 Blätterteigtaschen (0,5-0,6 kg) in zwei Reihen auf das Backblech legen.
2	Selbstgemachte Quiche	0,5-0,6 (klein) 0,9-1,0 (groß)	Gitterrost	1	Wir empfehlen, den unteren Garraum mit Unterhitze und Heißluft bei 210 °C vorzuheiten, bis der Signatton erklangt. Verwenden Sie eine schwarze Backform aus Metall. Nach dem Vorheizen in die Mitte des Gittergrills stellen. Die erste Einstellung gilt für eine Form mit Ø 18 cm, die zweite für eine Form mit Ø 26 cm.
3	Selbstgemachte Pizza	0,2-0,6 0,8-1,2	Backblech	1	Backpapier verwenden. 0,2-0,6 kg Pizzateig auf ein rundes und 0,8-1,2 kg Teig auf ein quadratisches Backblech geben.
4	Muffins	0,5-0,6 0,7-0,8	Gitterrost	1	Den Teig in eine schwarze Backform aus Metall für 12 Muffins geben.
5	Blätterteig mit Früchten	0,2-0,3 0,4-0,5	Backblech	1	4 Blätterteigtaschen in zwei Reihen auf das Backblech legen. Backpapier verwenden. Die erste Einstellung gilt für 4 keine Blätterteigtaschen (0,2-0,3 kg) und die zweite für 4 große (0,4-0,5 kg).

AUTOMATIKPROGRAMME FÜR DOPPELGARRAUMBETRIEB

Setzen Sie den Garraumteiler in das Gerät ein, bevor Sie den Doppelgarraumbetrieb verwenden. In der folgenden Tabelle sind 5 Automatikprogramme zum Kochen, Braten und Backen im Doppelgarraumbetrieb aufgeführt. Mit Hilfe dieser Programme können Sie gleichzeitig Ihr Hauptgericht und die Beilage oder Ihr Hauptgericht und Ihren Nachtisch zubereiten. Für jedes Programm werden die entsprechenden Mengen, Gewichtsbereiche und Zubereitungsempfehlungen angegeben. Zu Ihrer Bequemlichkeit wurden die Betriebsarten und die Garzeiten vorprogrammiert. Verwenden Sie die folgenden Informationen als Zubereitungshinweise. Legen Sie die Nahrungsmittel immer in das nicht vorgeheizte Gerät.

Nr.	Garraum	Nahrungsmittel	Gewicht/kg	Zubehör	Einschubhöhe	Empfehlung
1	Oberer Garraum	Hähnchenteile	0,3-0,50,8-1,0	Fettpfanne mit Gitterrost	4	Die Hähnchenteile mit Öl beträufeln und mit Kräutern würzen.Die Teile mit der Hautseite nach oben auf den Gitterrost legen.
	Unterer Garraum	Kartoffelgratin	0,4-0,60,8-1,0	Gitterrost	1	Ofenfestes Gefäß verwenden. In die Mitte des Gittergrills stellen.
2	Oberer Garraum	Grillgemüse	0,4-0,50,7-0,8	Fettpfanne	4	Das geschnittene Gemüse, wie z. B.Zucchini, Paprika, Zwiebeln, Pilze,Fenchel, Auberginen und Tomaten, in die Fettpfanne geben. Mit Olivenölbestreichen und mitKräutern würzen.
	Unterer Garraum	Pizzabrot	0,1-0,20,3-0,4	Backblech	1	Das Pizzabrot auf das Blech legen.Backpapier verwenden.
3	Oberer Garraum	Bratfisch	0,3-0,50,6-0,8	Fettpfanne mit Gitterrost	4	Ganzi Fische, wie z. B. Forelle,Brasse, Zander oder Scholle, waschenund putzen, Zitronensaat, Kräuter undGewürze hinzugeben. Die Hautseitemit Olivenöl bestreichen und mitKräutern würzen. Auf den Gitterrostlegen.
	Unterer Garraum	Kartoffelecken	0,3-0,40,5-0,6	Backblech	1	Die Kartoffeln waschen und schälen.In Kartoffelecken schneiden bzw.kleine Kartoffeln halbieren. MitOlivenöl bestreichen und mitKräutern würzen.
4	Oberer Garraum	GebrateneEntenbrust	0,3-0,5(1-2 dūnn)0,6-0,8(2 dick)	Fettpfanne mit Gitterrost	4	Die Entenbrust mit der Fettseite nach oben auf den Gitterrost legen.Die erstene Einstellung gilt für normalgroße Entenbrüste (je 0,3 kg) und diezwiete für 2 Entenbrüste (je 0,4 kg).
	Unterer Garraum	Backäpfel	0,4-0,50,9-1,0	Gitterrost	1	Die Äpfel waschen, entkernen und mitMarzipan oder Rosinen fällen. In einrundes ofenfestes Gefäß geben.
5	Oberer Garraum	Muffins	0,5-0,60,7-0,8	Gitterrost	4	Den Teig in eine schwarze Backformaus Metall für 12 Muffins geben.
	Unterer Garraum	SelbstgemachetePizza	0,2-0,60,8-1,2	Backblech	1	0,2-0,6 kg Pizzateig auf ein rundesMetallblech und 0,8-1,2 kg Teig aufein quadratisches Backblech geben.Backpapier verwenden.

Reinigung und Pflege

SELBSTREINIGUNG

In diesem Modus wird das Gerät automatisch gereinigt.

Fettrückstände im Garraum werden erhitzt, sodass sie problemlos abgewischt werden können, sobald das Gerät abgekühlt ist.

Das Gerät wird auf etwa 500 °C aufgeheizt.

Während der Selbstreinigung (pyrolytische Selbstreinigung) wird die Gerätetür automatisch verriegelt.

Tüverriegelung (♀)	Sobald die Temperatur im Garraum 300 °C erreicht, wird die Gerätetur aus Sicherheitsgründen automatisch verriegelt.
Aufheiten der Sperre	Sobald die Temperatur im Garraum unter 260 °C sinkt, wird die Gerätetur automatisch entsprert.

Warnung

Das Gerät wird während dieses Prozesses sehr heiß. - Kinder müssen einen Sicherheitsabstand einhalten.

ACHTUNG: Bevor Sie die Selbstreinigungsfunktion nutzen, entnehmen Sie alle Zubehörteile aus dem Ofen.

Entfernen Sie zunächst alle größeren Schmutzpartikel von Hand.

Da größere Rückstände von Lebensmitteln, Fett und Bratensaft entflammbar sind, kann das Gerät sonst während der Selbstreinigung in Brand geraten.

1. Drücken Sie die Taste Garraumauswahl, um die Selbstreinigung zu starten. "beginnt zu blinken.

1. Drücken Sie die Tasten Auswahl von Zeit/Temperatur, um je nach Verschmutzung des Ofens die Stufe 1, 2 oder 3 auszuwählen. Wenn 5 Sekunden lang keine Einstellungen vorgenommen werden, startet das Gerät automatisch mit der gewählten Stufe.

Einschubhöhe	Dauer
P1 (Niedrig)	Etwa 120 Minuten
P2 (Mittel)	Etwa 150 Minuten
P3 (Hoch)	Etwa 180 Minuten

1. Wenn das Gerät abgekühlt ist, wischen Sie die Gerätetür sowie die Kanten des Geräts mit einem feuchten Tuch ab.

DAMPFREINIGUNG

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Gießen Sie ca. 400 ml Wasser auf den Boden des leeren Garraums. Verwenden Sie nur normales Leitungswasser, kein destilliertes Wasser.
3. Schließen Sie die Gerätetür.

VORSICHT: Das Dampfreinigungssystem kann nur verwendet werden, wenn das Gerät auf Raumtemperatur abgekühlt ist. Lassen Sie das Gerät also vollständig abkühlen, wenn die Funktion nicht arbeitet.

1. Drücken Sie die Taste Garraumauswahl, um die Dampfreinigung zu starten und warten Sie 5 Sekunden, bis „Ö“ blinkt.

1. Nach einer gewissen Zeit beendet das Heizelement seine Arbeit, aber die Beleuchtung bleibt eingeschaltet.

1. Drücken Sie die Taste Ein/Aus, um den Vorgang zu beenden und den Innenraum zu reinigen.

1. Sobald der Vorgang abgeschlossen ist, beginnt die Anzeige zu blinken. Erst ein Signalton markiert das Ende.

Nach dem Ende der Dampfreinigung

TIPPS

• Seien Sie vorsichtig, wenn Sie die Gerätetür vor Ende der Dampfreinigung öffnen. Das Wasser auf dem Boden ist heiß.
• Lassen Sie niemals Restwasser für längere Zeit im Garraum, z. B. über Nacht.
• Öffnen Sie die Gerätetür, und entfernen Sie das restliche Wasser mit einem Schwamm.
• Verwenden Sie einen Schwamm mit Reinigungsmittel, eine weiche Bürste oder einen Nylon-Schaber. Wischen Sie den Garraum anschließend ab. Hartnäckiger Schmutz kann mit einem Kunststoffkratzer entfernt werden.
• Kalkrückstände lassen sich mit einem essiggetränkten Tuch entfernen.
• Wischen Sie mit klarem Wasser nach, und verwenden Sie ein weiches Tuch zum Trocknen (vergessen Sie nicht, auch unter der Dichtung der Gerätetür zu wischen).
• Wenn der Garraum stark verschmutzt ist, können Sie den Vorgang nach dem Abkühlen des Geräts wiederholen.
• Wenn der Garraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, erst den hartnäckigen Schmutz mit Reinigungsmittel einzureiben und dann die Reinigungsfunktion zu aktivieren.
• Lassen Sie die Gerätetür nach der Reinigung in einem Winkel von etwa 15 Grad geöffnet, damit die innere Emailloberfläche vollständig trocknen kann.

MANUELLE REINIGUNG

WARNUNG: Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind. Verwenden Sie keinesfalls scheuernde Reinigungsmittel, harte Bürsten, Scheuerschwämme oder -tücher, Stahlwolle, Messer oder andere scheuernde Materialien.

Garraum

• Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser.
• Reinigen Sie die Dichtungen der Gerätetür nicht von Hand.
• Um Beschädigungen der emaillierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger.
• Um schwere Verunreinigungen zu entfernen, verwenden Sie einen speziellen Backofenreiniger.

Außenflächen des Geräts

Verwenden Sie zum Reinigen der äußeren Flächen des Geräts, wie z. B. Gerätetür, Türgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken.

Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich um den Handgriff oder an den Tasten Schmutz und Fett ab. Reinigen Sie daher den Handgriff und die Tasten nach Verwendung des Geräts.

Zubehör

Waschen Sie sämtliches Zubehör nach jeder Verwendung, und trocknen Sie die Teile mit einem Küchenhandtuch ab.

Das Reinigen ist leichter, wenn Sie die Gegenstände etwa 30 Minuten lang in warmem Seifenwasser einweichen.

KATALYTISCHE EMAILLEOBERFLÄCHE (OPTIONAL)

Die auswechselbare Abdeckung ist mit einem dunkelgrauen katalytischen Email bedeckt, das im Heißluftbetrieb mit Öl und Fett verschmutzt werden kann. Diese Ablagerungen brennen bei Temperaturen von 200 °C und mehr ab.

1. Entnehmen Sie alle Zubehörteile aus dem Gerät.
2. Stellen Sie das Gerät bei Ober-/Unterhitze für eine Stunde auf 250 °C ein, nachdem Sie alle Oberflächen im Garraum gereinigt haben.

REINIGEN DES WASSERKOLLEKTORS (OPTIONAL)

Im Wasserkollektor werden Wasser und Feuchtigkeit aufgefangen, die während des Garens von Lebensmitteln entstehen, die bei der Zubereitung viel Flüssigkeit abgeben. Im Wasserkollektor können sich Lebensmittelrückstände ansammeln. Wenn Sie keine Reinigung durchführen, können Schäden am Einbauschrank die Folge sein. Reinigen Sie den Wasserkollektor dazu nach dem Garvorgang, um Ihr Mobiliar zu schützen.

WARNUNG: Wenn Sie nach dem Garvorgang austretendes Wasser am Wasserkollektor bemerken, wenden Sie sich an das Kundendienstzentrum.

SEITLICHE SCHIENEN (OPTIONAL)

Zum Reinigen des Ofens können die seitlichen Schienen abgenommen werden.

Abnehmen der Seitengitter

1. Drücken Sie mittig auf den oberen Bereich des Seitengitters.

1. Kippen Sie das Seitengitter um etwa 45°

1. Ziehen Sie das Seitengitter aus den beiden unteren Bohrungen heraus.

WIEDER EINBAUEN: Wiederholen Sie die Schritte 1, 2 und 3 in umgekehrter Reihenfolge.

FEHLERBEHEBUNG

PROBLEM	URSACHE	ABHILFEMASSNAHME
Was ist zu tun, wenn das Gerät nicht warm wird?	Ist das Gerät evtl. nicht angeschaltet?Ist evtl. eine Sicherung durchgebrannt oder hat ein Sicherungsautomat ausgelöst?	Schalten Sie das Gerät ein.Prufen Sie, ob die erforderlichen Einstellungen vorgenommen worden sind.Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter darüber. Wenn dies wiederholt passiert, rufen Sie einen Elektriker.
Was ist zu tun, wenn das Gerät nicht aufheizt, obwohl die Betriebsart und die Temperatur eingestellt wurden?	Möglicherweise bestehen Probleme mit den internen elektrischen Verbindungen.	Setzen Sie sich mit dem nachstgelegen den Kundendienstzentrum in Verbindung.
Was ist zu tun, wenn ein Informationcode angezeigt wird und das Gerät nicht aufheizt?	Es bestehen Probleme mit den internen elektrischen Verbindungen.	Setzen Sie sich mit dem nachstgelegen den Kundendienstzentrum in Verbindung.
Was ist zu tun, wenn die Beleuchtung des Geräts nicht funktioniert?	Die Beleuchtung des Geräts ist defekt.	Setzen Sie sich mit dem nachstgelegen den Kundendienstzentrum in Verbindung.
Was ist zu tun, wenn der Kühlungsventilator des Geräts lauft, ohne eingestellt worden zu sein?	Nach der Verwendung lauft der Ventilator des Geräts solange weiter, bis das Gerät abgekühlt ist.	Setzen Sie sich mit dem nachstgelegen den Kundendienstzentrum in Verbindung, wenn der Kühlungsventilator auch nach dem Abkühlen weiterläuft.
Was ist zu tun, wenn keine der Tasten Funktioniert?	Die Kindersicherung kann aktiviert werden.	Überprüfen Sie, ob die Kindersicherung aktiviert ist. Wenn die Kindersicherung nicht aktiviert ist, wenden Sie sich an das nachstgelegene Kundendienstzentrum.

INFORMATIONSCODES

CODE	PROBLEM	LösUNG
5-81	Sicherheitsabschaltung. Das Gerät lauft längerere Zeit bei der eingestillten Temperatur. • Bis 105 °C 16 Stunden • Von 105 °C bis 240 °C 8 Stunden • Von 245 °C bis Max. 4 Stunden	Gerät aussalten und Lebensmittel entnehmen. Lassen Sie das Gerät vor der weiteren Benutzung abkühlen.
5E	Eine Taste ist permanent gedrückt.	Reinigen Sie die Tasten, und überprüfen Sie, ob sich auf der Oberfläche rund um die Tasten Wasser angesammelt hat. Schalten Sie das Gerät aus, und versuchen Sie die Einstellungen erneut zu programmieren. Wenn das Problem erneut auftritt, wenden Sie sich an das SAMSUNG-Kundendienstzentrum.
-dE-	Garraumteiler wird falsch verwendet.	Setzen Sie den Garraumteiler für die Zubereitung im Doppelgarraumbetrieb bzw. im oberen oder unteren Garraum ein. Entnehmen Sie für den Einfachbetrieb den Garraumteiler.
E-**3)	Ein Fehler des Geräts kann schwache Leistung und Sicherheitsprobleme verursachen. Verwenden Sie das Gerät ab sofort nicht mehr.	Setzen Sie sich mit dem nachstgelegenen SAMSUNG-Kundendienstzentrum in Verbindung.

1) ^** Gültig für alle Nummern.

PRODUKTDATENBLATT

SAMSUNG	SAMSUNG
Modellbezeichnung	NV66H5737LB
Art des Garraums	Einfachbetrieb	Oberer Garraum	Unterer Garraum
Energieeffizienzindex pro Garraum (EEI cavity)	104,8	98,5	98,5
Energieeffizienzklasse pro Garraum	A	A	A
Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Ober-und Unterhitze zu erwämen	0,89 kWh/Zyklus	-	-
Erforderlicher Energieverbrauch pro Garraum (elektrischer Endverbrauch) (EC electric cavity), um eine standardisierte Last im Garraum eines elektrisch beheizten Ofens bei Betrieb mit Umluft zu erwämen	0,87 kWh/Zyklus	0,67 kWh/Zyklus	0,67 kWh/Zyklus
Anzahl der Garräume	3 (Einfachbetrieb, Unterer, Oberer)
Wärmequelle pro Garraum (Strom oder Gas)	Strom
Volumen pro Garraum (V)	66 L	30 L	32 L
Art des Backofens	Einbau
Gewicht des Geräts (M)	44,5 kg

Datum ermittelt entsprechend der Norm EN 60350-1 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014.

Energiespartipps

• Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn, Sie müssen die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen.
• Wenn die Zubereitung mehr als 30 Minuten dauert, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen.
• Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmezeit des Geräts.
• Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

SAMSUNG

FRAGEN ODER HINWEISE?

LAND	RUFEN SIE UNS AN UTER	ODER BESUCHEN SIE UNS ONLINE UTER
AUSTRIA	0800-SAMSUNG (0800-7267864) [Only for Premium HA] 0800-366661 [Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw. 0180 6 7267864* (0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
