BEDIENUNGSANLEITUNG V75A6679R SAMSUNG

www.samsung.com/de/support

Handmatige bereiding

Gewicht (kg) 0,8-1,2

www.samsung.com/de/support

Einbaubackofen Benutzer- und Installationshandbuch NV75A667*** / NV75A6649**

Hinweise zu dieser Bedienungsanleitung

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

Wichtige Hinweise zur Sicherheit Korrekte Entsorgung von Altgeräten (Elektroschrott) Automatische Energiesparfunktion

Aufstellen des Geräts

Lieferumfang Netzanschluss Einbau in einen Küchenschrank

Bedienfeld Häufig genutzte Einstellungen Betriebsarten Temperaturbereiche im Doppelgarraumbetrieb Unterbrechen des Garvorgangs Sonderfunktionen Automatisches Garen Reinigung Weitere Funktionen Systemeinstellungen Smart Control

Manuelles Garen Automatikprogramme Testgerichte Häufig verwendete Rezepte für die Automatikprogramme

Ausbauen der Gerätetür Reinigung Ersetzen von Teilen

Problembeschreibungen Informationscodes

Produktdatenblatt Open Source-Erklärung

Vor der ersten Verwendung

Anfangseinstellungen Uhrzeit Gerüche in Neugeräten Intelligenter Sicherheitsmechanismus Zubehör Flexible Tür Mechanische Sicherung (nur bestimmte Modelle) Doppelgarraumbetrieb

Vielen Dank, dass Sie sich für einen Einbaubackofen von SAMSUNG entschieden haben. Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Anweisungen, die Ihnen helfen sollen, Ihr Gerät zu bedienen und zu pflegen. Bitte nehmen Sie sich vor der Inbetriebnahme Ihres Geräts Zeit, um dieses Handbuch zu lesen und halten Sie es zur späteren Verwendung bereit.

Die Installation dieses Geräts darf nur von einem zugelassenen Elektriker durchgeführt werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die einschlägigen Sicherheitsbestimmungen zu beachten.

In diesem Benutzerhandbuch werden folgende Symbole verwendet: WARNUNG Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschäden führen können. VORSICHT Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschäden führen können. HINWEIS Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Wichtige Hinweise zur Sicherheit

WARNUNG Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen. Die Trennungsvorrichtungen sind entsprechend den Anschlussvorschriften in die fest verlegte Leitung einzubauen. Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Hinweise zu dieser Bedienungsanleitung

Hinweise zu dieser Bedienungsanleitung

Bei der angegebenen Befestigungsart dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten. Dieses Gerät darf von Kindern unter 8 Jahren nicht verwendet werden. Kinder mit höherem Alter und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren. Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren. WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern. Benutzen Sie keine scharfen Scheuermittel oder Metallschaber, um den Glaseinsatz der Gerätetür zu reinigen. Sie könnten die Oberfläche zerkratzen und damit das Glas zerbrechen lassen. Wenn dieses Gerät über eine Reinigungsfunktion verfügt, müssen Sie überschüssiges Wasser und Kochutensilien vor Verwendung der Dampf- oder Selbstreinigung aus dem Gerät entfernen. Die Reinigungsfunktion ist modellabhängig.

Wenn dieses Gerät über eine Reinigungsfunktion verfügt, können die Oberflächen während der Reinigung heißer als üblich werden. Kinder müssen deshalb ferngehalten werden. Manche Tiere, insbesondere Vögel, reagieren möglicherweise empfindlich auf die Dämpfe und lokalen Temperaturschwankungen während der Pyrolysereinigung. Deshalb sollten sie während dieses Prozesses an eine geeignete, gut belüftete Stelle gebracht werden. Lüften Sie den Raum während und nach der Pyrolysereinigung. Die Reinigungsfunktion ist modellabhängig. Verwenden Sie ausschließlich das für dieses Gerät empfohlenen Bratenthermometer. (Nur Modelle mit Bratenthermometer) Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden. WARNUNG: Stellen Sie sicher, dass das Gerät vor einem Austausch der Glühlampe vom Stromnetz getrennt wird, da sonst die Gefahr eines Stromschlags besteht. Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden. WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden. VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 4

2021-03-08 오후 5:25:02

VORSICHT Schließen Sie das Gerät nicht an, wenn es während des Transports beschädigt wurde. Dieses Gerät darf nur von einem speziell zugelassenen Elektriker an das Stromnetz angeschlossen werden. Versuchen Sie im Fall eines Problems oder Schadens am Gerät nicht, es zu benutzen. Reparaturen dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können zu erheblichen Risiken für Sie selbst und Dritte führen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit Ihrem SAMSUNGKundendienstzentrum oder Ihrem Händler in Verbindung. Elektrische Leitungen und Kabel dürfen das Gerät nicht berühren. Das Gerät wird über einen zugelassenen Sicherungsautomaten oder Sicherung an das Stromnetz angeschlossen. Verwenden Sie niemals Mehrfachsteckdosen oder Verlängerungskabel. Die Stromversorgung des Geräts muss bei Reparaturen oder Reinigungsarbeiten ausgeschaltet werden. Gehen Sie vorsichtig vor, wenn Sie weitere elektrische Geräte an Steckdosen in der Nähe dieses Haushaltsgeräts anschließen. Wenn dieses Gerät über eine Dampfgarfunktion verfügt, dürfen Sie es nicht in Betrieb nehmen, wenn der Wasserbehälter beschädigt ist. (Nur Modelle mit Dampfgarfunktion) Wenn der Wasserbehälter in irgendeiner Weise beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum. (Nur Modelle mit Dampfgarfunktion)

Dieses Gerät ist nur für die Verwendung im Haushalt ausgelegt. Während des Betriebs werden die Innenflächen des Geräts so heiß, dass sie Verbrennungen verursachen können. Berühren Sie die Heizelemente oder Innenflächen des Geräts keinesfalls, ohne sie vorher ausreichend abkühlen zu lassen. Lagern Sie kein entflammbares Material im Gerät. Die Oberflächen des Geräts werden heiß, wenn das Gerät längere Zeit mit hoher Temperatur verwendet wird. Passen Sie auf, wenn Sie die Gerätetür im Betrieb öffnen, da heiße Luft und Dampf schnell aus dem Gerät austreten können. Wenn Sie Gerichte mit Alkohol zubereiten, kann der Alkohol aufgrund der hohen Temperaturen verdunsten. Dieser Dampf kann Feuer fangen, wenn er mit einem heißen Teil des Geräts in Kontakt kommt. Zu Ihrer eigenen Sicherheit dürfen Sie keine Hochdruckwasser- oder -dampfreiniger verwenden. Halten Sie Kinder in sicherem Abstand, wenn das Gerät in Gebrauch ist. Tiefgefrorene Lebensmittel wie Pizzas werden auf dem großen Rost zubereitet. Wenn das Backblech verwendet wird, kann es sich aufgrund der großen Temperaturschwankungen verformen. Gießen Sie kein Wasser auf den Boden des Garraums, wenn dieser heiß ist. Dies könnte Schäden an der Emailleoberfläche verursachen. Die Gerätetür muss während des Garvorgangs geschlossen sein. Legen Sie den Boden des Garraums nicht mit Aluminiumfolie aus, und stellen Sie keine Backbleche oder Behälter darauf. Die Aluminiumfolie reflektiert die Hitze, sodass es zu Schäden an den Emailleoberflächen und zu schlechten Garergebnissen kommen kann. Obstsäfte hinterlassen auf den Emailleoberflächen des Garraums Flecken, die sich möglicherweise nicht mehr entfernen lassen. Wenn Sie sehr feuchte Kuchen backen, verwenden Sie die Fettpfanne. Stellen Sie keine Backwaren auf die geöffnete Gerätetür. Achten Sie beim Öffnen oder Schließen der Gerätetür auf Kinder in der Nähe, da diese gegen die Gerätetür laufen oder ihre Finger einklemmen könnten. Stellen oder legen Sie keine schweren Gegenstände auf die Gerätetür, und lehnen Sie keine schweren Objekte dagegen. Öffnen Sie die Gerätetür nicht mit übermäßiger Kraft. WARNUNG: Trennen Sie das Gerät nicht vom Stromnetz, auch wenn der Garvorgang bereits abgeschlossen ist. WARNUNG: Schließen Sie stets die Gerätetür, wenn Sie Speisen im Gerät zubereiten.

Die Gerätetür und die Außenfläche können im Betrieb heiß werden. Wenn das Gerät in Betrieb ist, können für Sie zugängliche Flächen heiß sein. Die Oberflächen können während des Gebrauchs heiß werden. Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Anschläge) nach vorne in den Garraum ein, sodass er bei der Zubereitung großer Portionen eine möglichst hohe Stabilität gewährleistet.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 5

2021-03-08 오후 5:25:02

Sicherheitshinweise Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen)

Aufstellen des Geräts

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produktspezifischen Auflagen wie z. B. REACH, WEEE, Batterien usw. finden Sie unter www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

Aufstellen des Geräts WARNUNG Dieses Gerät darf nur von sachkundigem Fachpersonal installiert werden. Der Installateur ist dafür verantwortlich, das Gerät an das Stromnetz anzuschließen und dabei die vor Ort geltenden Sicherheitsbestimmungen zu beachten.

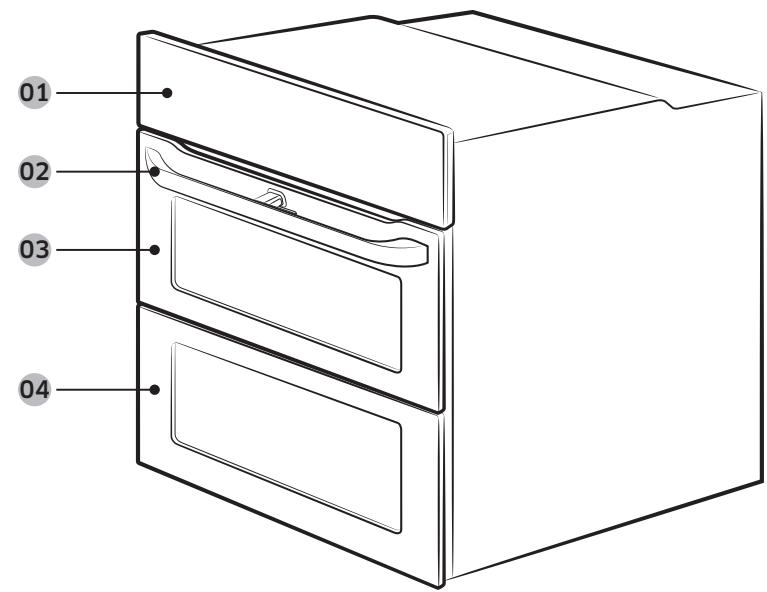

Lieferumfang Vergewissern Sie sich, dass alle erforderlichen Bau- und Zubehörteile im Lieferumfang Ihres neuen Geräts enthalten sind. Wenden Sie sich bei Problemen mit diesem Gerät oder seinen Bau- und Zubehörteilen an den Händler oder das nächstgelegene Samsung-Kundendienstzentrum. Überblick über das Gerät

Automatische Energiesparfunktion • Wenn während des Betriebs über einen bestimmten Zeitraum hinweg keine Eingabe durch den Benutzer erfolgt ist, wird der Betrieb unterbrochen, und das Gerät wechselt in den StandbyModus. • Beleuchtung: Sie können die Beleuchtung im Garraum während des Garvorgangs durch Drücken der Taste für die Beleuchtung ausschalten. Zu Energiesparzwecken wird die Garraumbeleuchtung einige Minuten nach Beginn des Garvorgangs ausgeschaltet.

02 Griff der Gerätetür

Zubehör Das Gerät wird mit verschiedenen Zubehörteilen geliefert, die Ihnen beim Zubereiten von Speisen nützlich sein können.

Extra tiefes Blech *

Kerntemperaturfühler *

01 BRAUN oder SCHWARZ 02 BLAU oder WEIß

03 GELBGRÜN Ausziehbare Schienen *

2 Schrauben (M4 L25)

Aufstellen des Geräts

Schließen Sie das Gerät an eine Steckdose an. Wenn auf Grund von Beschränkungen hinsichtlich der zulässigen Stromstärke keine Schuko-Steckdose verwendet werden darf, muss ein mehrpoliger Trennschalter (mit einem Kontaktabstand von mindestens 3 mm) verwendet werden, um die Sicherheitsbestimmungen zu erfüllen. Verwenden Sie ein ausreichend langes Netzkabel (H05 RR-F oder H05 VV-F; min. 1,5 bis 2,5 mm2), das den Anforderungen der Spezifikation entspricht.

Die entsprechenden Daten sind auf dem Typenschild des Geräts angegeben. Öffnen Sie die hintere Verkleidung des Geräts mit Hilfe eines Schlitzschraubendrehers, und entfernen Sie die Schrauben der Kabelklemme. Schließen Sie dann die einzelnen Leiter an die entsprechenden Anschlussklemmen an. Die Anschlussklemme ( ) ist für den Erdungsleiter vorgesehen. Schließen Sie zuerst den gelbgrünen Leiter (Erdungsleiter) an. Dieser sollte länger sein als die anderen Leiter. Wenn Sie eine SchukoSteckdose verwenden, muss diese auch nach Installation des Geräts zugänglich bleiben. Samsung übernimmt keine Haftung für Unfälle aufgrund fehlender oder fehlerhafter Erdung. WARNUNG Treten Sie bei der Installation nicht auf die Kabel, und verlegen Sie sie in ausreichendem Abstand zu den Teilen des Geräts, die Wärme abstrahlen.

Griff einbauen HINWEIS Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 7

Aufstellen des Geräts Einbau in einen Küchenschrank

Wenn das Gerät in einen Einbauschrank eingesetzt wird, müssen alle Kunststoffoberflächen und Klebestellen bis mindestens 90 °C hitzefest sein. Samsung übernimmt keine Haftung für Schäden aufgrund der durch das Gerät abgestrahlten Wärme. Stellen Sie das Gerät an einer ausreichend belüfteten Stelle auf. Um eine optimale Belüftung lassen Sie zwischen dem unteren Boden des Schranks und der Rückseite eine Öffnung von etwa 50 mm. Wenn Sie das Gerät unter einem Kochfeld installieren, befolgen Sie die Einbauanweisungen für das Kochfeld.

C D Aufstellen des Geräts

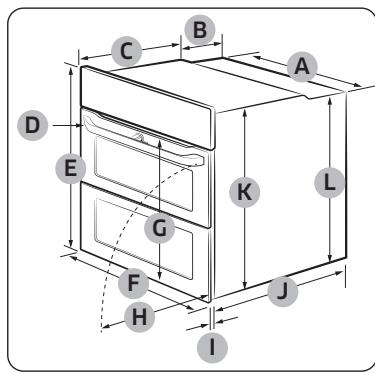

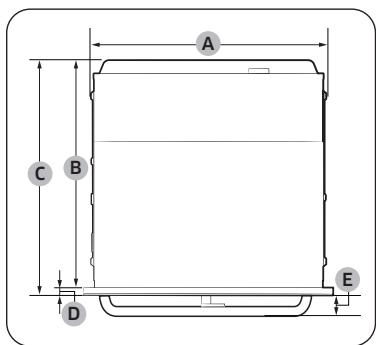

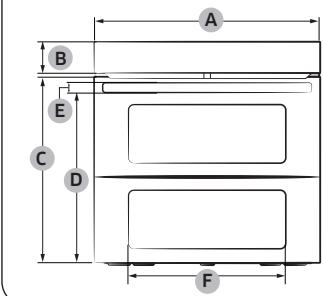

Erforderliche Abmessungen für den Einbau

Unterbauschrank (mm)

A B D D A Einbauschrank (mm)

C HINWEIS Der Einbauschrank muss über Lüftungsöffnungen (D) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann. Die Mindesthöhe (C) gilt für die Installation des Ofens allein. Installieren mit Kochfeld

Aufstellen des Geräts

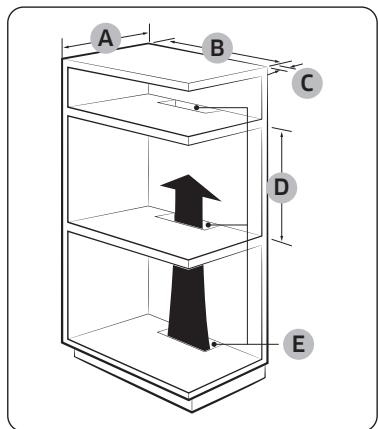

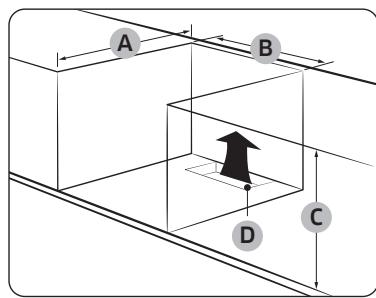

E A Prüfen Sie in der Installationsanleitung des Kochfelds den Platzbedarf ( ), ehe Sie über dem Backofen ein Kochfeld installieren.

HINWEIS E Der Einbauschrank muss über Lüftungsöffnungen (E) verfügen, damit die heiße Luft zirkuliert und abgeführt werden kann.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 9

2021-03-08 오후 5:25:06

Aufstellen des Geräts Einbauen des Geräts Halten Sie zu beiden Seiten des Ofens einen Abstand (A) von mindestens 5 mm zu den Seitenwänden des Schranks ein.

Entfernen Sie nach dem Einbau Schutzfolien, Klebebänder und sonstiges Verpackungsmaterial, und nehmen Sie die mitgelieferten Zubehörteile aus dem Garraum des Geräts. Wenn Sie das Gerät aus dem Schrank ausbauen möchten, trennen Sie zunächst die Stromversorgung, und entfernen Sie dann die 2 Schrauben zu beiden Seiten des Geräts. WARNUNG Eine ausreichende Belüftung ist Voraussetzung für die ordnungsgemäße Funktion des Geräts. Verdecken Sie keinesfalls die Lüftungsöffnungen.

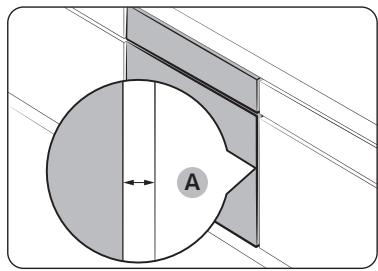

A Aufstellen des Geräts

HINWEIS Das tatsächliche Aussehen des Geräts hängt vom jeweiligen Modell ab.

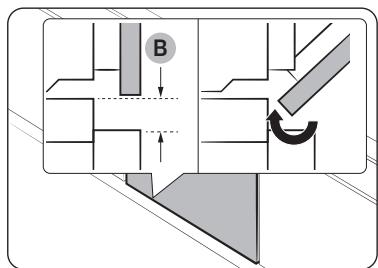

B Halten Sie an der Unterseite des Geräts einen Abstand (B) von mindestens 3 mm ein, damit sich die Gerätetür problemlos öffnen und schließen lässt.

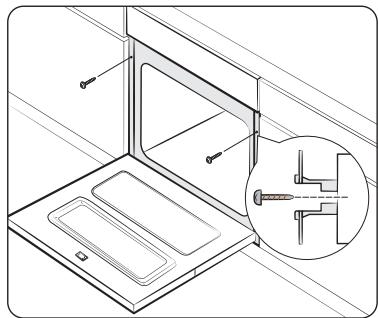

Schieben Sie das Gerät in den Schrank, und befestigen Sie es auf beiden Seiten mit 2 Schrauben.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 10

2021-03-08 오후 5:25:06

Vor der ersten Verwendung Anfangseinstellungen

So stellen Sie das Zeitformat ein

Wenn Sie den Ofen zum ersten Mal einschalten, wird im Display die Anleitung zur erstmaligen Verwendung angezeigt. Wenn Sie die Anweisungen im Display befolgen, wird die Anleitung zur erstmaligen Verwendung nicht mehr angezeigt. Sobald Sie die Anleitung zur erstmaligen Verwendung abgeschlossen haben, werden im Display die Standardzeit und das Standarddatum (12:00, 1. Jan) angezeigt. Gehen Sie wie folgt vor, um Datum und Uhrzeit richtig einzustellen.

1. Tippen Sie auf . 2. Wählen Sie mit dem Funktionswahlschalter Zeitanzeigeformat und tippen Sie dann auf OK. 3. Stellen Sie mit dem Funktionswahlschalter 12 Std. oder 24 Std. ein und tippen Sie anschließend auf OK.

HINWEIS Sie können die Uhrzeiteinstellungen nicht ändern, solange ein Garvorgang im Gerät läuft.

Gerüche in Neugeräten

So stellen Sie die Uhrzeit ein 1. Tippen Sie auf . 2. Wählen Sie mit dem Funktionswahlschalter Zeit einstellen und tippen Sie dann auf OK. 3. Stellen Sie mit der Taste Funktionswahlschalter die aktuelle Uhrzeit ein und tippen Sie dann auf OK. (Stunde, Minute sowie ggf. AM/PM)

Reinigen Sie vor der ersten Inbetriebnahme des Geräts den Garraum, um die Gerüche des Neugeräts zu entfernen. 1. Entnehmen Sie alle Zubehörteile aus dem Garraum des Geräts. 2. Betreiben Sie das Gerät eine Stunde lang bei 200 °C Heißluft oder Ober- / Unterhitze. Auf diese Weise werden sämtliche Produktionsrückstände im Gerät verbrannt. 3. Schalten Sie das Gerät anschließend aus.

Intelligenter Sicherheitsmechanismus

Vor der ersten Verwendung

Es ist wichtig, die richtige Uhrzeit einzustellen, damit die Automatikprogramme ordnungsgemäß ablaufen können.

Wenn Sie die Gerätetür öffnen, während das Gerät in Betrieb ist, wird die Garraumbeleuchtung eingeschaltet, und sowohl der Ventilator als auch die Heizelemente werden ausgeschaltet. So werden Verletzungen wie z. B. Verbrennungen verhindert, und es wird einem unnötigen Energieverbrauch vorgebeugt. Dies ist kein Fehler oder Defekt. Schließen Sie einfach die Gerätetür, damit das Gerät den Betrieb wieder aufnimmt.

So stellen Sie das Datum ein 1. Tippen Sie auf . 2. Wählen Sie mit dem Funktionswahlschalter Datum einstellen und tippen Sie dann auf OK. 3. Stellen Sie mit der Taste Funktionswahlschalter das aktuelle Datum ein und tippen Sie dann auf OK. (Monat, Tag und Jahr)

NV75A6679RS_EF_DG68-01361F-01_DE.indd 11

Vor der ersten Verwendung Zubehör

Das Universalblech (Tiefe: 30 mm) wird zum Garen und Braten verwendet. Verwenden Sie es zusammen mit dem Gitterrosteinsatz, um zu verhindern, dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden des Garraums tropfen. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.

Extra tiefes Blech *

Das extra tiefe Blech (Tiefe: 50 mm) kann zum Braten mit oder ohne Gitterrosteinsatz verwendet werden. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.

Ausziehbare Schienen *

Sie können ein Blech wie folgt auf den Auflageflächen der ausziehbaren Schienen in den Garraum schieben: 1. Ziehen Sie die ausziehbaren Schienen vollständig nach vorne. 2. Legen Sie das Blech auf die Auflageflächen der Schienen, und schieben Sie es in den Garraum. 3. Schließen Sie die Gerätetür.

Mit Hilfe des Garraumteilers können Sie den Garraum des Geräts in zwei Zonen unterteilen. Setzen Sie den Garraumteiler ein, wenn Sie das Gerät im Doppelgarraumbetrieb verwenden möchten. Verwenden Sie den Garraumteiler nicht als Backblech.

Kerntemperaturfühler *

Der Kerntemperaturfühler misst die Temperatur im Innern von zu garendem Fleisch. Verwenden Sie ausschließlich den im Lieferumfang des Geräts enthaltenen Kerntemperaturfühler.

Reinigen Sie die Zubehörteile gründlich mit warmem Wasser, Reinigungsmittel und einem weichen, sauberen Tuch, bevor Sie sie zum ersten Mal verwenden. 05 04 03 02 01

Vor der ersten Verwendung

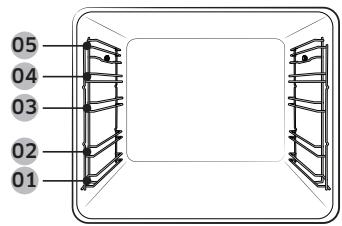

01 Einschubhöhe 1 03 Einschubhöhe 3 05 Einschubhöhe 5

• Setzen Sie die Zubehörteile an der jeweils vorgesehenen Position in den Garraum des Geräts ein. • Halten Sie zwischen dem Boden des Garraums und dem zu unterst eingesetzten Zubehörteil sowie zwischen allen eingesetzten Zubehörteilen einen Abstand von mindestens 1 cm ein. • Beim Entnehmen von Geschirr und/oder Zubehörteilen aus dem Gerät ist äußerste Vorsicht 02 Einschubhöhe 2 geboten. Heiße Speisen oder Zubehörteile können 04 Einschubhöhe 4 Verbrennungen verursachen. • Die Zubehörteile können sich unter Hitze verformen. Wenn sie abkühlen, nehmen sie ihre ursprüngliche Form wieder ein. Ihre Leistung oder Funktionsweise wird dadurch nicht beeinträchtigt.

Grundlegende Verwendungshinweise Machen Sie sich vor Gebrauch mit den jeweiligen Zubehörteilen vertraut, damit Sie sie später leichter verwenden können. Gitterrost

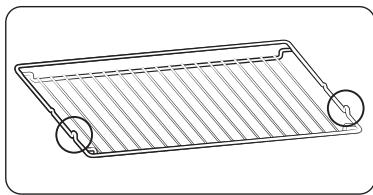

Der Gitterrost ist zum Grillen und Braten geeignet. Setzen Sie den Gitterrost mit den hervorstehenden Teilen (seitliche Anschläge) nach vorne in den Garraum ein.

Wenn Sie den Gitterrosteinsatz in Verbindung mit dem Blech verwenden, verhindern Sie, dass die bei der Zubereitung entstehenden Flüssigkeiten auf den Boden des Garraums tropfen.

Das Backblech (Tiefe: 20 mm) wird zum Backen von Kuchen, Plätzchen und anderem Gebäck verwendet. Schieben Sie das Blech so ein, dass die schräge Seite nach vorne weist.

HINWEIS Die mit einem Sternchen (*) gekennzeichneten Zubehörteile sind nicht für alle Modelle erhältlich.

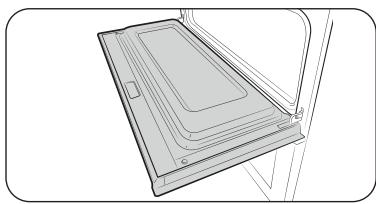

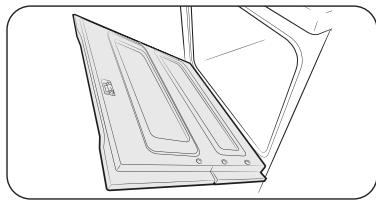

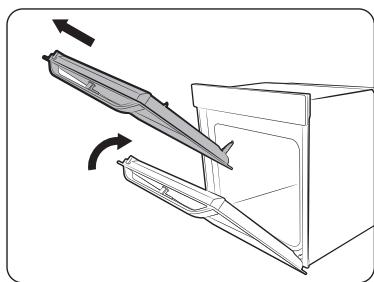

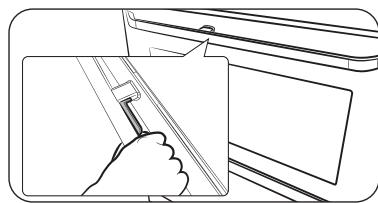

So verwenden Sie die gesamte Gerätetür

Dieses Gerät verfügt über eine besondere flexible Tür, die in der Mitte mit Scharnieren versehen ist, so dass nur die obere Hälfte geöffnet werden muss, um auf die obere Zone zuzugreifen. Wenn Sie den Doppelgarraumbetrieb nutzen, können Sie die obere Hälfte des Ofens viel einfacher und energieeffizienter nutzen.

1. Halten Sie den hebellosen Bereich des Griffs fest und ziehen Sie anschließend.

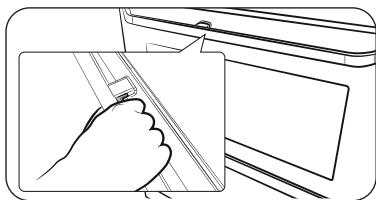

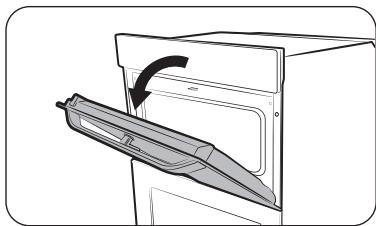

So verwenden Sie die obere Gerätetür 1. Drücken Sie den Griffhebel ganz durch.

2. Wie in der Abbildung gezeigt, wird dadurch die gesamte Gerätetür geöffnet.

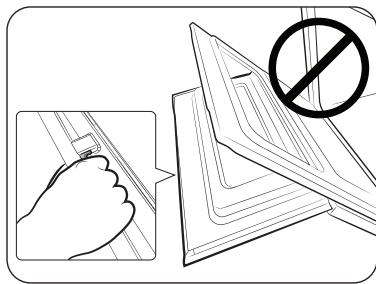

VORSICHT Achten Sie beim Öffnen der gesamten Gerätetür darauf, dass Sie den Griff am hebellosen Teil greifen. Wenn der Hebel während des Öffnens der Gerätetür betätigt wird, kann sich die obere Gerätetür unter Umständen öffnen, was zu Verletzungen führen kann.

Vor der ersten Verwendung

2. Ziehen Sie am Griff.

3. Wie in der Abbildung gezeigt, wird dadurch lediglich die obere Gerätetür geöffnet. HINWEIS • Stellen Sie keine schweren Gegenstände auf die obere Gerätetür und vermeiden Sie übermäßige Krafteinwirkung auf diese. • Lassen Sie Kinder nicht auf oder mit der oberen Gerätetür spielen.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 13

2021-03-08 오후 5:25:08

Vor der ersten Verwendung Mechanische Sicherung (nur bestimmte Modelle)

Doppelgarraumbetrieb

Aufstellen des Geräts

Sie können den Garraum in eine untere und eine obere Zone teilen, um Gerichte entweder nur in einem der Garräume oder in beiden gleichzeitig zuzubereiten.

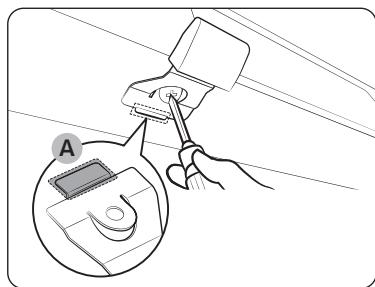

1. Setzen Sie den dünnen Teil (A) der mechanischen Sicherung – wie gezeigt – in den entsprechenden Schlitz des Sicherungsverriegelung ein. 2. Ziehen Sie die Schraube an der Sicherungsverriegelung fest.

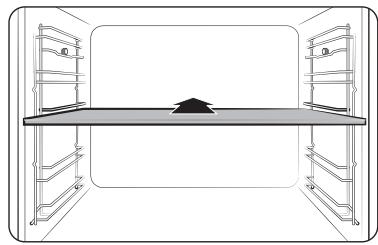

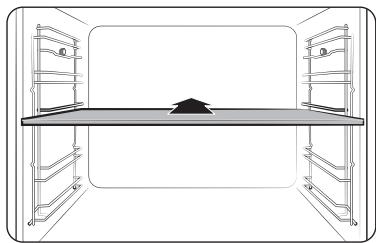

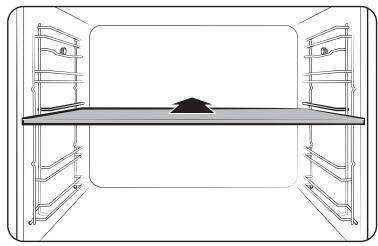

Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Geräteinnenraum in zwei Zonen zu unterteilen. Der Garraumteiler wird automatisch vom Gerät erkannt, und standardmäßig wird die obere Zone aktiviert.

HINWEIS Vor der ersten Verwendung

Die Verfügbarkeit der Funktion für den Doppelgarraumbetrieb hängt vom jeweiligen Rezept ab. Weitere Informationen finden Sie unter Verwendung in diesem Handbuch. Demontage • Lösen und entfernen Sie die Schraube von der Sicherungsverriegelung.

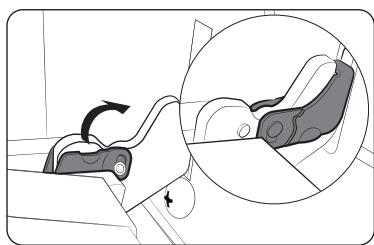

Verriegeln/Entriegeln • Heben Sie zum Öffnen der Gerätetür die Sicherungsverriegelung leicht an, um die Tür zu entriegeln. Öffnen Sie dann die Gerätetür. • Schließen Sie die Gerätetür einfach, um sie zu verriegeln. Die mechanische Sicherung verriegelt die Tür automatisch.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 14

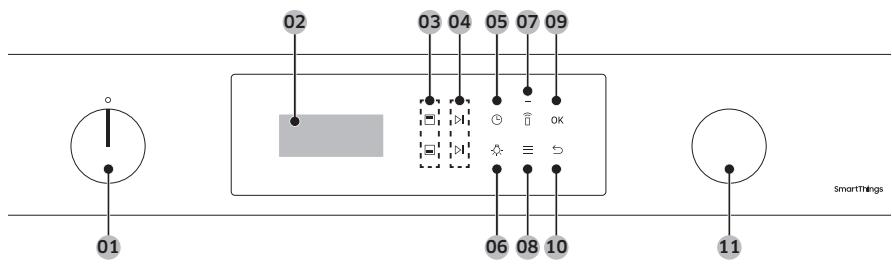

Bedienung Bedienfeld

Die Front des Geräts ist in verschiedenen Material- und Farbausführungen erhältlich. Änderungen am tatsächlichen Aussehen des Geräts zum Zweck der Qualitätsverbesserung sind vorbehalten. 02

HINWEIS Bevor Sie diese Funktion verwenden, müssen Sie Easy Connection einstellen.

Mit dem Moduswahlschalter können Sie die gewünschten Betriebsarten oder Funktionen des Geräts auswählen.

Zeigt Informationen zum Gericht und zum Garfortschritt an.

03 Wahlschalter für obere/untere Zone

Sie können auswählen, ob Sie Einstellungen für die obere oder die untere Zone vornehmen möchten. Die Tasten werden aktiviert, wenn Sie den Garraumteiler in den Ofen einsetzen.

Tippen Sie, um den Ofenbetrieb zu starten oder zu stoppen. Um den Vorgang abzubrechen, halten Sie Ihren Finger während des Garvorgangs 3 Sekunden lang hierauf. Im Doppelgarraumbetrieb verwenden Sie die obere Taste für die obere Zone und die untere Taste für die untere Zone.

Hier tippen, um die Garzeit einzustellen.

Hier tippen, um die Beleuchtung ein- bzw. auszuschalten.

Tippen Sie hier, um die Optionsliste anzuzeigen. Halten Sie Ihren Finger 3 Sekunden lang hierauf, um die Systemeinstellungen anzuzeigen.

09 OK Wählen Sie den aktuellen Wert.

Tippen Sie hier, um zur vorherigen Anzeige zu wechseln oder um den Garvorgang abzubrechen.

11 Funktionswahlschalter

Durch Drehen am Funktionswahlschalter ändern Sie die Einstellungen für die aktuelle Auswahl. Durch Drehen nach rechts erhöhen Sie den Einstellwert und durch Drehen nach links verringern Sie ihn.

01 Moduswahlschalter

Hiermit schalten Sie die Smart Control-Funktion ein oder aus.

Das Tippen auf dem Display funktioniert möglicherweise nicht einwandfrei, wenn Sie dabei Handschuhe aus Kunststoff oder Küchenhandschuhe tragen.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 15

2021-03-08 오후 5:25:09

Bedienung Häufig genutzte Einstellungen

HINWEIS In allen Betriebsarten muss die Standardtemperatur und/oder -garzeit häufig geändert werden. Im Folgenden wird beschrieben, wie Sie die Temperatur und/oder die Garzeit für die ausgewählte Betriebsart nach Ihren Bedürfnissen einstellen können. Meistgenutzte Betriebsarten und Temperaturen

• Um die eingestellte Temperatur zu ändern, drehen Sie den Funktionswahlschalter, bis die gewünschte Temperatur eingestellt ist, und tippen Sie dann auf OK oder . • Die genaue Temperatur im Garraum kann mit Hilfe eines Thermometers und einer von einer autorisierten Stelle zugelassen Methode gemessen werden. Bei Verwendung nicht zugelassener Thermometer kommt es möglicherweise zu Messfehlern.

• Die Standardreihenfolge der Betriebsarten ändert sich automatisch, wenn Sie den Ofen 10 Mal verwendet haben. Die Liste der Betriebsarten wird absteigend in der Reihenfolge der Häufigkeit der Betriebsarten sortiert, so dass Sie die am häufigsten verwendeten Betriebsarten schnell auswählen können. • Die Standardtemperatur einer Betriebsart wird automatisch angepasst, wenn Sie in einer Betriebsart mehr als 3 Mal eine bestimmte Temperatur verwendet haben. Betriebsart und Temperatur Bedienung

1. Wählen Sie mit Hilfe des Moduswahlschalter eine Betriebsart oder Funktion aus. - Im Display wird die Standardtemperatur für die ausgewählte Betriebsart angezeigt. 2. Stellen Sie mit dem Funktionswahlschalter die gewünschte Temperatur ein.

3. Tippen Sie zum Starten auf OK oder

Endzeit 1. Wählen Sie die Betriebsart und die Temperatur. - Weitere Einzelheiten hierzu finden Sie im Abschnitt „Betriebsart und Temperatur“.

1. Wählen Sie die Betriebsart und die Temperatur. - Weitere Einzelheiten hierzu finden Sie im Abschnitt „Betriebsart und Temperatur“ 2. Hiermit können Sie die Garzeit einstellen. - Weitere Einzelheiten hierzu finden Sie im Abschnitt „Garzeit“.

2. Wählen Sie mit dem Funktionswahlschalter die Option Garzeit einstellen aus und tippen Sie anschließend auf OK. - Alternativ können Sie auch auf tippen, um die Garzeit einzustellen.

3. Stellen Sie mit Hilfe des Funktionswahlschalters die Option Fertig um (Uhrzeit) ein und tippen Sie dann auf OK.

3. Stellen Sie mit dem Funktionswahlschalter eine gewünschte Garzeit von bis zu 23 Stunden und 59 Minuten ein.

4. Stellen Sie mit dem Funktionswahlschalter die gewünschte Endzeit ein. Bedienung

4. Tippen Sie auf OK, um die Einstellung zu bestätigen. 5. Tippen Sie auf OK, um die Einstellung zu bestätigen.

HINWEIS • Sie müssen die Garzeit nicht einstellen. Das Gerät startet den Garvorgang mit den eingestellten Temperaturen auch dann, wenn keine Zeit angegeben wurde. In diesem Fall müssen Sie das Gerät manuell ausschalten. • Drücken Sie zum Ändern der eingestellten Garzeit die Taste und befolgen Sie die oben beschriebenen Schritte.

HINWEIS • Sie müssen die Endzeit nicht einstellen. In diesem Fall beginnt der Ofen sofort bei den eingestellten Temperaturen mit dem Garen und beendet den Garvorgang, wenn die gewünschte Garzeit abgelaufen ist. • Drücken Sie zum Ändern der Endzeit zweimal die Taste und befolgen Sie die oben beschriebenen Schritte.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 17

2021-03-08 오후 5:25:10

Bedienung Betriebsarten

Beschreibungen der Betriebsarten 1. Mit dem Moduswahlschalter können Sie die gewünschte Betriebsart auswählen. 2. Stellen Sie je nach Bedarf die Garzeit und/ oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.

3. Nachdem Sie die Betriebsart, die Temperatur und die Garzeit eingestellt haben, wählen Sie mit dem Funktionswahlschalter die Option Schnellvorheizen einst. aus. Aktivieren Sie die Option anschließend. - Die Option zum schnellen Vorheizen ist in einigen Betriebsarten möglicherweise nicht verfügbar. Das Gerät zeigt eines der Symbole oder an und heizt so lange vor, bis der Garraum die eingestellte Solltemperatur erreicht hat. Nach Abschluss des Vorheizens erklingt ein Signalton und die Anzeige erlischt. Sofern in den Zubereitungshinweisen nicht abweichend angegeben, wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen. HINWEIS Sie können die Garzeit und/oder -temperatur während des Betriebs ändern.

Die mit einem Stern (*) gekennzeichneten Betriebsarten sind beim schnellen Vorheizen verfügbar und bei Temperaturen unter 100 °C deaktiviert. Temperaturbereich (°C) Betriebsart

Doppelgarraumbetrieb Einfachbetrieb

Doppelgarraumbetrieb

Empfohlene Temperatur (°C) 160

Die durch das hintere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Backen und Braten auf mehreren Einschubhöhen gleichzeitig. * 30‑250

Die Wärme wird vom oberen und unteren Heizelement erzeugt. Diese Funktion kann zum normalen Backen und zum Braten der meisten Arten von Gerichten verwendet werden.

Oberhitze + Heißluft

Die durch das obere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Garen von Gerichten, bei denen eine knusprige Kruste erwünscht ist (z. B. Fleisch oder Lasagne).

* 40‑250 Unterhitze + Heißluft

Die durch das untere Heizelement erzeugte Wärme wird mit dem Heißluftventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich für die Zubereitung von Pizza, Brot oder Kuchen.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 18

Temperaturbereich (°C) Betriebsart

Doppelgarraumbetrieb Einfachbetrieb

Doppelgarraumbetrieb

Doppelgarraumbetrieb Einfachbetrieb

Doppelgarraumbetrieb

Empfohlene Temperatur (°C)

100‑270 220 Die Wärme wird durch den Kleinflächengrill erzeugt. Diese Betriebsart eignet sich für Speisen, bei deren Zubereitung weniger Hitze erforderlich ist (z. B. Fisch und gefüllte Baguettes). 100‑250 180 Die durch die beiden oberen Heizelemente erzeugte Wärme wird mit dem Ventilator gleichmäßig im Garraum verteilt. Diese Betriebsart eignet sich zum Grillen von Fleisch oder Fisch.

Bei Auswahl von „Pro-Roasting“ wird automatisch ein Vorheizzyklus gestartet, der so lange läuft, bis im Garraum eine Temperatur von 220 °C erreicht ist. Danach werden das obere Heizelement und der Heißluftventilator eingeschaltet, um zum Beispiel Fleisch scharf anzubraten. Nach dem Anbraten wird das Fleisch bei Niedertemperatur fertig gegart. Diese Betriebsart eignet sich für Rind, Geflügel oder Fisch. 30‑250

Temperaturbereich (°C)

Die Wärme wird durch das untere Heizelement erzeugt. Diese Betriebsart eignet sich, um Speisen wie Quiche oder Pizza am Ende des Garvorgangs von unten zu bräunen. 80-200

Empfohlene Temperatur (°C)

Bei Auswahl von „Eco-Heißluft“ kommt ein optimiertes Heizsystem zum Einsatz, um während des Garvorgangs Energie zu sparen. Zwar verlängert sich bei dieser Betriebsart geringfügig die Garzeit, die Garergebnisse werden dadurch jedoch nicht beeinträchtigt. Beachten Sie, dass bei dieser Betriebsart kein Vorheizen erforderlich ist. HINWEIS Die Betriebsart „Eco-Heißluft“ wurde zur Bestimmung der Energieeffizienzklasse gemäß EN60350-1 herangezogen.

100‑270 40‑250 40-250 220 Die Wärme wird durch den Großflächengrill erzeugt. Diese Betriebsart eignet sich, um Speisen auf der Oberseite zu bräunen (z. B. Fleisch, Lasagne oder Gratin).

NV75A6679RS_EF_DG68-01361F-01_DE.indd 19

2021-03-08 오후 5:25:11

Bedienung Doppelgarraumbetrieb

HINWEIS Mit Hilfe des Garraumteilers können Sie den Innenraum des Geräts in eine obere und eine untere Zone unterteilen. Auf diese Weise können Sie das Gerät mit zwei unterschiedlichen Betriebsarten gleichzeitig betreiben. Alternativ können Sie auch nur eine der beiden Zonen nutzen. 1. Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Geräteinnenraum in zwei Zonen zu unterteilen.

Die Verfügbarkeit des Doppelgarraumbetriebs hängt von der jeweiligen Betriebsart ab. Weitere Informationen finden Sie unter Verwendung in diesem Handbuch. Doppelgarraumbetrieb (Grillen) Zum Energiesparen empfiehlt es sich, kleinere Portionsgrößen im Doppelgarraumbetrieb zu grillen. Standardmäßig ist die Option „Großer Grill“ lediglich in der oberen Zone verfügbar, da hierbei nur das obere Heizelement zum Einsatz kommt. 1. Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Doppelgarraumbetrieb zu aktivieren.

2. Mit dem Moduswahlschalter können Sie die gewünschte Betriebsart auswählen. Sie können in der oberen Zone Grill, Heißluft und Oberhitze + Heißluft wählen und in der unteren Zone Heißluft, Unterhitze + Heißluft und Unterhitze. 3. Tippen Sie auf oder , um die obere bzw. die untere Zone auszuwählen. Für die ausgewählte Zone wird die Taste aktiviert. 4. Stellen Sie je nach Bedarf die Garzeit und/ oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.

2. Wählen Sie mit dem Moduswahlschalter die Option Großer Grill aus und tippen Sie anschließend auf OK. - Eco-Grillen und Heißluftgrillen sind im Doppelgarraumbetrieb nicht verfügbar. 3. Stellen Sie mit dem Funktionswahlschalter die gewünschte Temperatur ein und tippen Sie anschließend auf OK.

5. Tippen Sie auf OK, wenn Sie fertig sind. Das Gerät zeigt das Symbol und heizt vor, bis der Garraum die eingestellte Temperatur erreicht. Sofern in den Zubereitungshinweisen nicht abweichend angegeben, wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 20

2021-03-08 오후 5:25:12

Garen mit dem Bratenthermometer (nur bestimmte Modelle) Das Bratenthermometer misst während des Garvorgangs die Temperatur im Innern von zu garendem Fleisch. Sobald die Temperatur im Fleischinneren den Sollwert erreicht, wird der Garvorgang automatisch beendet. • Verwenden Sie ausschließlich den im Lieferumfang des Geräts enthaltenen Kerntemperaturfühler. • Bei Verwendung des Kerntemperaturfühlers kann die Garzeit weder eingestellt noch geändert werden. 1. Drücken Sie im Funktionsbereich auf die Taste für die gewünschte Betriebsart und Temperatur. 2. Stecken Sie die Spitze des Kerntemperaturfühlers in die Mitte des zu garenden Fleischstücks. Achten Sie darauf, dass der Gummigriff außerhalb des Garguts bleibt.

4. Stellen Sie mit dem Funktionswahlschalter (rechtes Drehrad) die Kerntemperatur für das Fleisch ein.

5. Drücken Sie auf OK, um mit dem Garen zu beginnen. Wenn die gewünschte Kerntemperatur erreicht ist, wird der Garvorgang automatisch beendet und es ertönt eine Melodie.

HINWEIS Der Kerntemperaturfühler kann nicht in allen Betriebsarten verwendet werden. Wenn Sie den Kerntemperaturfühler in einer nicht unterstützten Betriebsart verwenden, blinkt die Anzeige für die aktuell ausgewählte Betriebsart. Entfernen Sie den Kerntemperaturfühler umgehend, wenn diese Meldung angezeigt wird.

Temperaturbereiche im Doppelgarraumbetrieb Sie können die obere und die untere Zone gleichzeitig für unterschiedliche Garvorgänge verwenden. Im Doppelgarraumbetrieb wird der verfügbare Temperaturbereich für eine der Zonen jedoch durch die Temperatureinstellung für die jeweils andere Zone beeinflusst. Wenn Sie beispielsweise die obere Zone zum Grillen verwenden, wird der dafür einstellbare Temperaturbereich durch die Einstellungen für die untere Zone begrenzt. Allerdings sind die Temperatureinstellungen in beiden Zonen auf einen Bereich zwischen 40 und 250 °C begrenzt.

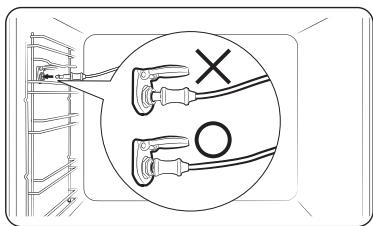

3. Schließen Sie den Stecker des Kerntemperaturfühlers an den Anschluss an der linken Garraumwand an. Vergewissern Sie sich, dass die Anzeige „Kerntemperaturfühler angeschlossen“ angezeigt wird, nachdem Sie den Kerntemperaturfühler angeschlossen haben.

WARNUNG • Verwenden Sie den Kerntemperaturfühler nicht mit einem Spieß. Andernfalls kann das Gerät beschädigt werden. • Der Kerntemperaturfühler ist nach Abschluss des Garvorgangs sehr heiß. Tragen Sie zum Entfernen des Kerntemperaturfühlers stets Ofenhandschuhe, da andernfalls die Gefahr von Verbrennungen besteht.

Die untere Zone ist begrenzt auf (°C)

Eingestellte Temperatur (°C) im oberen Garraum

Bedienung Die obere Zone ist begrenzt auf (°C) Minimum

Eingestellte Temperatur (°C) im unteren Garraum

Unterbrechen des Garvorgangs • Um den Ofen auszuschalten, können Sie den Moduswahlschalter während des Garvorgangs auf „ “ einstellen. Um unbeabsichtigte Bedienvorgänge zu verhindern, schaltet sich der Ofen jedoch nicht sofort aus. Wenn Sie den Moduswahlschalter versehentlich auf „ “ schalten, können Sie ihn innerhalb von 3 Sekunden wieder einschalten. • Wenn Sie auf tippen, können Sie den Garvorgang jurzzeitig unterbrechen. Wenn Sie Ihren Finger 3 Sekunden lang auf halten, wird der Garvorgang angehalten und abgebrochen. • Alternativ können Sie auch auf tippen oder den Funktionswahlschalter verwenden, um Ja zu wählen, und dann auf OK tippen, um den Garvorgang abzubrechen.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 22

2021-03-08 오후 5:25:13

Unterbrechen des Garvorgangs für eine einzelne Zone Gehen Sie wie folgt vor, wenn Sie einen Garvorgang im Doppelgarraumbetrieb für einen Garraum unterbrechen möchten.

Sonderfunktionen Um Ihre Garergebnisse zu verbessern, können Sie verschiedene Zusatzfunktionen verwenden. Die Sonderfunktionen sind im Doppelgarraumbetrieb nicht verfügbar.

• Wenn Sie auf tippen, können Sie den Garvorgang jurzzeitig unterbrechen. Wenn Sie Ihren Finger 3 Sekunden lang auf halten, wird der Garvorgang angehalten und abgebrochen. - Tippen Sie für die obere Zone auf die obere -Taste und für die untere Zone auf die -Taste.

1. Stellen Sie mit dem Moduswahlschalter die Option Sonderfunktion ein.

2. Wählen Sie mit dem Funktionswahlschalter eine Funktion aus und tippen Sie anschließend auf OK. 3. Stellen Sie je nach Bedarf die Garzeit und/oder -temperatur ein. Weitere Einzelheiten hierzu finden Sie im Abschnitt Häufig genutzte Einstellungen.

• Alternativ können Sie auch die nachfolgenden Anweisungen befolgen. 1. Tippen Sie auf , um die obere Zone auszuwählen, oder auf , um die untere Zone auszuwählen. Tippen Sie anschließend auf .

Temperaturbereich (°C)

Empfohlene Temperatur (°C)

Verwenden Sie diese Funktion nur, um Speisen warmzuhalten, die Sie kurz zuvor gegart haben.

Verwenden Sie diese Funktion zum Erwärmen von Koch- und Anrichtegeschirr.

Diese Funktion kann zum Auftauen von Gefriergut, Backwaren, Obst, Rührkuchen, Sahne- und Schokoladencremetorte verwendet werden. Die Auftaudauer hängt von der Art, Größe und Menge der jeweiligen Lebensmittel ab.

4. Tippen Sie auf OK, um die Funktion zu starten.

2. Drehen Sie den Funktionswahlschalter so lange, bis Ja ausgewählt ist, und tippen Sie dann auf OK, um den Garvorgang abzubrechen.

2021-03-08 오후 5:25:13

Bedienung Automatisches Garen

Doppelgarraumbetrieb 1. Schieben Sie den Garraumteiler in Einschubhöhe 3, um den Doppelgarraumbetrieb zu aktivieren.

Für unerfahrene Köche bietet das Gerät insgesamt 50 Automatikprogramme. Mit Hilfe der Automatikprogramme können Sie Zeit sparen und schneller Kochen und Backen lernen. Die Garzeit und -temperatur wird entsprechend dem ausgewählten Rezept automatisch eingestellt. 1. Stellen Sie mit dem Moduswahlschalter die Funktion Automatisches Garen ein.

2. Tippen Sie auf , um die obere Zone auszuwählen oder tippen Sie auf , um die untere Zone auszuwählen. Die Taste für die ausgewählte Zone wird aktiviert.

2. Wählen Sie mit Hilfe des Funktionswahlschalters ein Programm aus, und tippen Sie dann auf OK.

3. Stellen Sie mit dem Moduswahlschalter die Funktion Automatisches Garen ein.

3. Stellen Sie durch Drehen am Funktionswahlschalter die Portionsgröße ein. Das einstellbare Gewicht hängt vom jeweiligen Programm ab. 4. Tippen Sie auf OK, um den Garvorgang zu starten.

4. Wählen Sie mit Hilfe des Funktionswahlschalters ein Programm für die gewählte Zone aus, und tippen Sie dann auf OK.

HINWEIS • Einige der Elemente in den Automatikprogrammen beinhalten das Vorheizen. Für diese Elemente wird der Fortschritt beim Vorheizen angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Tippen Sie dann zum Starten von Automatisches Garen auf OK. • Weitere Informationen finden Sie unter Verwendung in diesem Handbuch.

5. Stellen Sie durch Drehen am Funktionswahlschalter die Portionsgröße ein. Das einstellbare Gewicht hängt vom jeweiligen Programm ab. 6. Tippen Sie auf OK, um den Garvorgang zu starten. HINWEIS Weitere Informationen finden Sie unter Verwendung in diesem Handbuch.

3. Stellen Sie mit dem Moduswahlschalter (oder Funktionswahlschalter bei Geräten der Modellreihe NV75A667***) die Funktion zur Dampfreinigung ein, und tippen Sie dann auf OK, um die Reinigung zu starten. Die Dampfreinigung dauert 26 Minuten.

Ihnen stehen zwei Reinigungsfunktionen zur Verfügung. Diese Funktionen sparen Ihnen Zeit, da eine regelmäßige manuelle Reinigung entfällt. Während dieses Vorgangs wird die Restzeit auf dem Display angezeigt. Funktion

Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf.

Bei der Pyrolyse wird der Garraum bei sehr hoher Temperatur gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht. 1 Stunde 50 Minuten / 2 Stunden 10 Minuten / 2 Stunden 30 Minuten

4. Reinigen Sie den Garraum mit einem feuchten Tuch.

HINWEIS Die mit Sternchen (*) gekennzeichnete Funktion ist nur für das Modell NV75A667*** verfügbar.

Diese Funktion dient zum Entfernen leichter Verschmutzungen mit Dampf. 1. Gießen Sie ca. 400 ml Wasser auf den Boden des Garraums, und schließen Sie die Gerätetür.

2. Stellen Sie mit dem Moduswahlschalter die Reinigung ein. - Dieser Schritt trifft nur bei den Geräten der Modellreihe NV75A667*** zu.

WARNUNG Öffnen Sie die Gerätetür nicht, bevor der Reinigungszyklus abgeschlossen ist. Das Wasser im Garraum ist sehr heiß und kann Verbrennungen verursachen.

• Wenn der Garraum stark mit Fett verunreinigt ist, beispielsweise nach dem Braten oder Grillen, empfiehlt es sich, mit Hilfe eines Reinigungsmittels erst den hartnäckigen Schmutz von Hand zu entfernen und dann die steam cleaning (Dampfreinigung) zu aktivieren. • Lassen Sie die Gerätetür nach Abschluss des Reinigungszyklus leicht geöffnet. So können die emaillierten Innenflächen vollständig trocknen. • Diese Reinigungsfunktion kann erst dann aktiviert werden, wenn der Garraum des Geräts abgekühlt ist. Warten Sie, bis das Gerät abgekühlt ist, und versuchen Sie es dann erneut. • Gießen Sie das Wasser nicht mit Schwung auf den Boden des Garraums. Gehen Sie langsam und vorsichtig vor. Andernfalls kann Wasser an der Vorderseite des Geräts austreten.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 25

2021-03-08 오후 5:25:14

Bedienung Pyrolytisch

VORSICHT Bei der Pyrolytisch wird der Garraum bei sehr hoher Temperatur gereinigt. Hierbei werden Fettrückstände verbrannt, sodass eine manuelle Reinigung leichter vonstatten geht. HINWEIS Die Pyrolysefunktion ist nur für das Modell NV75A667*** verfügbar. 1. Entnehmen Sie alle Zubehörteile einschließlich der Seitengitter aus dem Garraum, und wischen Sie größere Krümel und Verunreinigungen im Inneren des Geräts weg. Andernfalls können während des Reinigungszyklus offene Flammen oder ein Brand entstehen. 2. Stellen Sie mit dem Moduswahlschalter die Reinigung ein. Bedienung

3. Wählen Sie mit dem Funktionswahlschalter die Option Pyrolytisch aus und tippen Sie anschließend auf OK.

4. Wählen Sie mit dem Funktionswahlschalter eine von drei möglichen Reinigungszeiten ein: 1 h 50 min, 2 h 10 min oder 2 h 30 min. 5. Tippen Sie auf OK, um das Reinigen zu starten.

• Berühren Sie das Gerät nicht während eines Reinigungszyklus, da es sehr heiß werden kann. • Halten Sie Kinder vom Gerät fern, um Unfälle zu vermeiden. • Schalten Sie das Gerät nach Abschluss des Reinigungszyklus erst dann aus, nachdem der Kühlungsventilator das Gerät ausreichend heruntergekühlt hat und automatisch abgeschaltet wurde. HINWEIS • Nach Beginn des Reinigungszyklus wird der Garraum sehr heiß. Die Gerätetür wird daher aus Sicherheitsgründen verriegelt. Wenn der Reinigungszyklus abgeschlossen und das Gerät abgekühlt ist, wird die Gerätetür wieder entsperrt. • Denken Sie daran, das Gerät vor dem Starten der Reinigungsfunktion zu leeren. Zubehörteile können sich auf Grund der hohen Temperaturen im Inneren des Geräts verformen.

Weitere Funktionen Menü

Hiermit können Sie den Timer einstellen.

Hiermit können Sie das Bedienfeld sperren.

Hiermit können Sie die Liste Ihrer eigenen Garprogramme bearbeiten.

Uhrzeit einstellen 6. Warten Sie nach Abschluss der Reinigung ab, bis das Gerät abgekühlt ist, und wischen Sie anschließend mit einem feuchten Tuch an den Kanten der Gerätetür entlang.

Hiermit können Sie einstellen, nach welcher Zeit ohne Aktivitäten das Display ausgeschaltet wird. Hiermit können Sie die Uhrzeit einstellen. HINWEIS Detaillierte Anweisungen finden Sie auf Seite 11. Hiermit können Sie das Datum einstellen.

HINWEIS Detaillierte Anweisungen finden Sie auf Seite 11. Hiermit können Sie das Zeitformat auf 12 oder 24 Stunden einstellen.

HINWEIS Detaillierte Anweisungen finden Sie auf Seite 11.

Hiermit schalten Sie die Signaltöne des Ofens ein bzw. aus.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 26

2021-03-08 오후 5:25:15

Timer 1. Tippen Sie zuerst auf und dann auf OK. 2. Wählen Sie mit dem Funktionswahlschalter die Funktion Timer und tippen Sie dann auf OK. 3. Stellen Sie mit dem Funktionswahlschalter den Timer (Stunde und Minute) ein und tippen Sie dann auf OK. 4. Tippen Sie auf OK, um den Timer zu starten. 5. Wenn Sie den Timer anhalten, abbrechen oder bearbeiten möchten, tippen Sie auf OK oder drehen Sie den Funktionswahlschalter. Bedienfeldsperre 1. Tippen Sie zuerst auf und dann auf OK. 2. Wählen Sie mit dem Funktionswahlschalter die Funktion Bedienfeldsperre und tippen Sie dann auf OK. 3. Wenn Sie das Bedienfeld entsperren möchten, halten Sie Ihren Finger 3 Sekunden lang auf .

1. Tippen Sie zuerst auf und dann auf OK. 2. Wählen Sie mit dem Funktionswahlschalter die Funktion Meine Betriebsarten und tippen Sie dann auf OK. 3. Stellen Sie mit dem Funktionswahlschalter das gewünschte OK Eigene Garprogramm ein und tippen Sie dann darauf, um es auszuwählen oder abzuwählen. 4. Tippen Sie zum Speichern auf oder . 5. Wählen Sie Speichern um die Änderungen zu speichern. Bildschirm-Timeout 1. Tippen Sie zuerst auf und dann auf OK. 2. Wählen Sie mit dem Funktionswahlschalter die Option Bildschirm-Timeout und tippen Sie dann auf OK. 3. Stellen Sie durch Drehen am Funktionswahlschalter die gewünschte Zeit ein. 4. Tippen Sie auf OK, um Ihre Einstellungen zu speichern. Ton 1. 2. 3. 4.

Tippen Sie zuerst auf und dann auf OK. Wählen Sie mit dem Funktionswahlschalter die Option Ton und tippen Sie dann auf OK. Stellen Sie mit dem Funktionswahlschalter die Option Ein oder Aus ein. Tippen Sie auf OK, um Ihre Einstellungen zu speichern.

Halten Sie Ihren Finger 3 Sekunden lang auf , um das Menü Systemeinstellungen aufzurufen, und drehen Sie dann den Funktionswahlschalter, um verschiedene Einstellungen für Ihren Ofen zu ändern. Detaillierte Beschreibungen entnehmen Sie bitte der folgenden Tabelle. Systemeinstellung

WLAN Hiermit schalten Sie WLAN ein bzw. aus.

Sie können eine Sprache auswählen.

Mein Nutzungsverhalt. Mit dieser Funktion können Sie Kocheinstellungen individuell speichern. Demo-Modus

Wird von Händlern und nur zu Anzeigezwecken verwendet.

Hiermit können Sie eine vorgenommene Einstellung zurücksetzen. (Weitere Funktionen, Systemeinstellungen)

WLAN / Mein Nutzungsverhalt. / Demo-Modus 1. Halten Sie Ihren Finger 3 Sekunden lang auf , um die Systemeinstellungen aufzurufen. Tippen Sie dann auf OK. 2. Stellen Sie mit dem Funktionswahlschalter das gewünschte Gericht ein und tippen Sie dann auf OK. 3. Stellen Sie mit dem Funktionswahlschalter die Option Ein oder Aus ein. 4. Tippen Sie auf OK, um Ihre Einstellungen zu speichern.

Sprache 1. Halten Sie Ihren Finger 3 Sekunden lang auf , um die Systemeinstellungen aufzurufen. Tippen Sie dann auf OK. 2. Stellen Sie mit dem Funktionswahlschalter die Sprache ein und tippen Sie dann auf OK. 3. Stellen Sie mit dem Funktionswahlschalter die gewünschte Sprache ein. 4. Tippen Sie auf OK, um Ihre Einstellungen zu speichern. Zurücksetzen 1. Halten Sie Ihren Finger 3 Sekunden lang auf , um die Systemeinstellungen aufzurufen. Tippen Sie dann auf OK. 2. Wählen Sie mit dem Funktionswahlschalter den Befehl Zurücksetzen und tippen Sie dann auf OK. 3. Wählen Sie mit dem Funktionswahlschalter den Befehl Zurücksetzen oder Abbrechen. 4. Tippen Sie auf OK, um die Einstellung zu bestätigen.

Um die Smart Control des Ofens zu verwenden, müssen Sie die SmartThings-App auf ein Mobilgerät herunterladen. Funktionen, die mit der SmartThings-App bedient werden, funktionieren möglicherweise nicht reibungslos, wenn die Kommunikationsbedingungen schlecht sind oder der Ofen an einer Stelle mit schwachem WLAN-Signal installiert ist. So verbinden Sie den Ofen 1. Downloaden und öffnen Sie die SmartThings-App auf Ihrem Mobilgerät. 2. Befolgen Sie die Anweisungen auf dem Bildschirm, um Ihren Ofen zu verbinden. 3. Sobald der Prozess abgeschlossen ist, wird das Verbindungssymbol angezeigt, und die App bestätigt, dass Sie verbunden sind.

im Display Ihres Ofens

4. Wenn das Symbol nicht angezeigt wird, befolgen Sie die Anweisungen in der App, um die Verbindung wiederherzustellen.

WARNUNG vor Acrylamid Beim Backen von stärkehaltigen Lebensmitteln wie Kartoffelchips, Pommes Frites und Brot kann gesundheitsschädliches Acrylamid entstehen. Es wird empfohlen, solche Speisen bei niedrigen Temperaturen zu garen, um ein Übergaren, Austrocknen oder Verbrennen zu vermeiden. HINWEIS • Es wird empfohlen, den Garraum unabhängig von der Betriebsart stets vorzuheizen, sofern in den Zubereitungshinweisen nicht abweichend angegeben. • Wenn Sie die Betriebsart „Eco-Grill“ verwenden, stellen Sie die Speisen in die Mitte des Backblechs.

Tipps zu den Zubehörteilen Im Lieferumfang des Geräts sind verschiedene Zubehörteile enthalten. Möglicherweise werden in der folgenden Tabelle mehr Zubehörteile aufgeführt, als im Lieferumfang Ihres Geräts enthalten sind. Wenn Ihnen nicht exakt die Zubehörteile aus den Zubereitungshinweisen zur Verfügung stehen, können Sie auch andere geeignete Zubehörteile verwenden, die Sie bereits besitzen. Dies hat keine Auswirkungen auf die Garergebnisse. • Backblech und Universalblech sind untereinander austauschbar. • Wenn Sie ölige/fettige Speisen zubereiten, empfiehlt es sich, ein Backblech unter dem Gitterrost einzusetzen, um herabtropfendes Fett aufzufangen. Wenn im Lieferumfang Ihres Geräts ein Gitterrosteinsatz enthalten ist, können Sie diesen zusammen mit dem Blech verwenden. • Wenn im Lieferumfang Ihres Geräts ein Universalblech, ein extra tiefes Blech oder beides enthalten ist, empfiehlt es sich, bei der Zubereitung fettiger Speisen das tiefere Blech zu verwenden.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 28

Backen Für optimale Ergebnisse wird empfohlen, den Garraum vorzuheizen.

Einschubhöhe Betriebsart

Pizza aus dem Kühlregal

Hefe-Blechkuchen mit Obst und Streuseln

Gitterrost, Auflaufform (22-24 cm)

Gitterrost, Auflaufform (22-24 cm)

Hausgemachte Pizza, 1‑1,2 kg

Tiefgefrorener Blätterteigstücke, gefüllt

Gitterrost, Auflaufform (22-24 cm)

Einschubhöhe Betriebsart

Einschubhöhe Betriebsart

Einschubhöhe Betriebsart

Grillen Es wird empfohlen, den Garraum mit dem Großer Grill vorzuheizen. Nach der Hälfte der Zeit wenden. Temperatur (°C)

Geflügel (Huhn/Ente/Truthahn) Gitterrost + Universalblech (zum Auffangen von Flüssigkeiten)

Gebackene Kartoffelhälften (0,5 kg)

Hähnchen, ganz (1,2 kg) *

Einschubhöhe Betriebsart

Vegetarische Gerichte

* Nach der Hälfte der Zeit wenden.

* Nach 2/3 der Garzeit wenden.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 30

Tiefgefrorene Fertiggerichte Temperatur (°C)

Tiefgefrorene Pommes Frites

Tiefgefrorene Kroketten

Tiefgefrorene belegte Baguettes

Tiefgefrorene Lasagne

Einschubhöhe Betriebsart

Pro-Roasting Bei dieser Betriebsart wird der Garraum zunächst automatisch auf bis zu 220 °C vorgeheizt. Zum Braten des Fleisches werden dann das obere Heizelement und der Heißluftventilator verwendet. Anschließend werden die Speisen bei der zuvor ausgewählten niedrigen Temperatur schonend gegart. Dazu werden das obere und das untere Heizelement eingesetzt. Diese Betriebsart eignet sich zum Braten von Fleisch und Fisch. Zubehör

Tiefgefrorene Fischstäbchen

Verwendung Eco-Heißluft Bei dieser Betriebsart kommt ein optimiertes Heizsystem zum Einsatz, um während des Garens Energie zu sparen. Die in diesem Abschnitt angegebenen Garzeiten beziehen sich auf einen Garvorgang ohne Vorheizen. Bei dieser Art der Zubereitung sollte das Vorheizen aus Energiespargründen entfallen. Sie können die Garzeit und/oder die Temperatur entsprechend Ihren Wünschen erhöhen oder verringern.

Backkartoffeln (0,4‑0,8 kg)

Knusprige Fischfilets, paniert (0,4-0,8 kg)

Doppelgarraumbetrieb Setzen Sie den Garraumteiler in das Gerät ein, bevor Sie es im Doppelgarraumbetrieb verwenden. Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen. In der folgenden Tabelle sind 5 Programme zum Garen, Braten und Backen im Doppelgarraumbetrieb aufgeführt. Im Doppelgarraumbetrieb können Sie gleichzeitig Ihr Hauptgericht und die Beilage oder Ihr Hauptgericht und Ihren Nachtisch zubereiten. • Bei Verwendung des Doppelgarraumbetriebs verlängert sich möglicherweise die zum Vorheizen benötigte Zeit. Zone

Hausgemachte Pizza, 1,0‑1,2 kg

Gitterrost, Auflaufform (22‑24 cm)

Einschubhöhe Betriebsart

Temperatur Zeit (°C) (in Min.)

Einschubhöhe Betriebsart

Temperatur Zeit (°C) (in Min.)

Oberer Hähnchenschenkel Gitterrost + Garraum Universalblech

Gitterrost, Auflaufform, 22‑24 cm

Um Energie zu sparen, können Sie auch nur die obere oder die untere Zone verwenden. Die Garzeit kann sich verlängern, wenn Sie getrennte Zonen verwenden. Für optimale Ergebnisse wird empfohlen, das Gerät vorzuheizen. Oberer Garraum

Einschubhöhe Betriebsart

* Das Gerät nicht vorheizen.

Einschubhöhe Betriebsart

Hausgemachte Pizza (1,0‑1,2 kg)

Verwendung Automatikprogramme

VORSICHT Lebensmittel, die leicht verderben können (wie Milch, Eier, Fisch, Fisch, Fleisch oder Geflügel), dürfen nicht länger als 1 Stunde vor Beginn des Garvorgangs im Ofen stehen und müssen nach Beendigung des Garvorgangs unverzüglich entfernt werden. Das Essen verdorbener Lebensmittel kann zu Krankheiten durch Lebensmittelvergiftungen führen.

Garen auf einer Einschubhöhe

In der folgenden Tabelle sind 40 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Zudem werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen. Die Automatikprogramme 1 bis 19 sowie 38 und 39 umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt des Vorheizens wird im Display angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Tippen Sie dann zum Starten von Automatisches Garen auf OK.

Nudelauflauf in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Frisches Kartoffelauflauf in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Frisches Gemüseauflauf in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Apfelkuchen in einer runden Kuchenform aus Metall mit 2024 cm Durchmesser zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen. Universalblech

Croissants zubereiten (gekühlter Fertigteig). Auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben. 0,3-0,4

Die Zutaten für Ratatouille in einen Schmortopf mit Deckel geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen. Abgedeckt garen. Vor dem Servieren umrühren.

Selbstgemachte Lasagne in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen. 1,2-1,5

Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an.

Apfelstrudel auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.

Den Teig in eine gebutterte schwarze Springform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen. 1,2-1,5

Frisches Obst (Himbeeren, Brombeeren, Apfel- oder Birnenscheiben) in eine 22-24 cm große Auflaufform geben. Streusel darüber verteilen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Den Kuchenteig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen. 0,7-0,8

Den Kuchenteig zubereiten und in eine runde Gugelhupf- oder Napfkuchenform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen. 0,7-0,8

Den Kuchenteig zubereiten und in eine runde schwarze Backform aus Metall mit 26 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen. 0,7-0,8

Scones (mit 5-6 cm Durchmesser) auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben. 0,5-0,6

Brötchen zubereiten (gekühlter Fertigteig). Auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.

Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Den Teig zubereiten und in eine 25 cm lange rechteckige schwarze Backform aus Metall geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen. 0,8-0,9

Quiche-Teig zubereiten und in eine runde Quiche-Form mit 25 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Füllung hinzugeben und die Form in die Mitte des Rosts stellen. 0,6-0,7

Kuchenteig in einer 20-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen.

Gewicht (kg) 0,8-1,2

Mit Kräutern gebratene Lammkoteletts

Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen. Mit der Fettseite nach oben auf den Gitterrost stellen. 0,8-1,2

Das Rindfleisch würzen und 1 Stunde in den Kühlschrank stellen. Mit der Fettseite nach oben auf den Gitterrost stellen. 0,4-0,8

Die Lammkoteletts mit Kräutern und Gewürzen marinieren und auf den Gitterrost legen. 1,0-1,4

Das Lammfleisch marinieren und auf den Gitterrost legen.

Schweinebraten mit Kruste

Den Schweinebraten mit der Fettseite nach oben auf den Gitterrost legen. 0,8-1,2

Das Hähnchen waschen und putzen. Das Hähnchen mit Öl beträufeln und mit Kräutern würzen. Das Hähnchen mit der Brust nach unten auf das Blech legen und bei Erklingen des Signaltons wenden. 0,5-0,9

Die Bruststücke marinieren und auf den Gitterrost legen. 0,5-0,9 28

Die Entenbrust mit der Fettseite nach oben auf den Rost legen. Mit der ersten Einstellung wird die Entenbrust rosa, bei der zweiten halbrosa gegart. 0,3-0,7

Die Forellenfilets mit der Hautseite nach oben auf das Universalblech legen. 0,3-0,7

Die Schweinerippchen auf den Rost legen.

Die Hähnchenteile mit Öl bestreichen, würzen und auf den Rost legen. 0,3-0,7

Die Fische waschen und putzen, und abwechselnd Kopf an Schwanzflosse nebeneinander auf den Rost legen. Innenseite mit Zitronensaft beträufeln, salzen und Kräuter hineinlegen. Haut leicht mit einem Messer einschneiden. Mit Öl bestreichen und salzen.

Die Seezunge auf Backpapier auf das Universalblech legen. Haut leicht mit einem Messer einschneiden. 0,3-0,7

Gebackene Kartoffelhälften

Tiefgefrorene Pommes Frites

Gefrorene Kartoffelspalten

Zucchini, Aubergine, Paprika, Zwiebel und Kirschtomaten waschen und vorbereiten. Mit Olivenöl beträufeln und mit Kräutern würzen. Gleichmäßig auf dem Universalblech verteilen. 0,5-0,9

Hausgemachte Pizza mit Hefeteig zubereiten und auf das Universalblech legen. Die Gewichtsangabe bezieht sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben. 0,3-0,7

Teig in einer Schüssel zubereiten und mit Frischhaltefolie abdecken. In die Mitte des Rosts stellen.

Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Universalblech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuen. 0,3-0,7

Lachsfilets oder -steaks waschen und putzen. Mit der Hautseite nach oben auf den Rost legen. 0,3-0,7

Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Universalblech verteilen. 0,3-0,7

Die tiefgefrorenen Kartoffelecken gleichmäßig auf dem Universalblech verteilen. 0,3-0,7

Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Tiefkühlpizza in die Mitte des Gitterrosts legen.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 37

Verwendung Doppelgarraumbetrieb In der folgenden Tabelle sind 10 Automatikprogramme zum Garen, Braten und Backen aufgeführt. Sie können sowohl nur die obere oder untere Zone als auch beide Zonen gleichzeitig nutzen. Für jedes Programm werden die entsprechenden Mengen, Gewichtsangaben und Zubereitungsempfehlungen beschrieben. Zur einfacheren Handhabung wurden die Betriebsart und die Garzeit vorprogrammiert. Die Rezepte für einige der Automatikprogramme können Sie in diesem Handbuch nachlesen. Die Automatikprogramme für den Doppelgarraumbetrieb umfassen einen zusätzlichen Schritt, bei dem das Gerät vorgeheizt wird. Der Fortschritt beim Vorheizen wird im Display angezeigt. Geben Sie die Speisen nach dem Vorheizen in den Garraum, wenn der Signalton erklingt. Tippen Sie dann zum Starten von Automatisches Garen auf OK.

Halbierte gebackene Kartoffeln

Tiefgefrorene Pommes Frites

Frisches Kartoffelauflauf in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen. 1,0-1,5

Große Kartoffeln (je 200 g) längs halbieren. Mit der flachen Seite nach oben auf das Universalblech legen, mit Olivenöl bestreichen und Kräuter und Gewürze darüber streuen. 0,3-0,7

Die tiefgefrorenen Backofen-Pommes gleichmäßig auf dem Universalblech verteilen.

Apfelkuchen in einer runden Kuchenform aus Metall mit 20-24 cm Durchmesser zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Kuchenform in die Mitte des Rosts stellen. 0,3-0,4

Selbstgemachte Lasagne in einer 22-24 cm großen Auflaufform zubereiten. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Speisen in die Mitte des Rosts stellen. 0,5-0,9

Ziehen Sie vor dem Herausnehmen der Speisen stets Ofenhandschuhe an.

Apfelstrudel auf Backpapier auf das Universalblech legen. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben. Gitterrost

Quiche-Teig zubereiten und in eine runde Quiche-Form mit 22-24 cm Durchmesser geben. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Füllung hinzugeben und die Form in die Mitte des Rosts stellen.

Die Hähnchenteile mit Öl bestreichen, würzen und auf den Rost legen.

Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, die Tiefkühlpizza in die Mitte des Gitterrosts legen. 0,8-1,2

Hausgemachte Pizza mit Hefeteig zubereiten und auf das Universalblech legen. Die Gewichtsangabe bezieht sich auf die gesamte Pizza mit Belag, wie z. B. Sauce, Gemüse, Schinken und Käse. Programm starten und, wenn nach dem Vorheizen der Signalton zu hören ist, das Blech in den Garraum schieben.

Gemäß EN 60350‑1 1. Backen Die Backempfehlungen gehen von einem vorgeheizten Garraum aus. Verwenden Sie nicht die Funktion Schnelles Vorheizen. Schieben Sie die Bleche immer so ein, dass die schräge Seite zur Gerätetür weist. Gericht

VORSICHT Wenn Sie entweder die obere oder die untere Zone verwenden, laufen möglicherweise der Lüfter und die Heizung der anderen Zone, um optimale Leistung zu erreichen. Die nicht genutzte Zone darf nur für bestimmungsgemäße Zwecke genutzt werden.

Gitterrost + Springform (Dunkel beschichtet, Ø 26 cm)

2, diagonal angeordnet

Einschubhöhe Betriebsart

3. Doppelgarraumbetrieb Zum gleichzeitigen Garen in der oberen und unteren Zone können Sie ein Automatikprogramm auswählen.

* Erhöhen Sie die Garzeit um 5 Minuten, wenn Sie im Ober- / Unterhitze Modus mit einem Glasgeschirr (Ø 26 cm) garen. ** Bei zwei Kuchen werden die Formen hinten links und vorne rechts auf den Rost gestellt. *** Bei zwei Kuchen werden die Formen mittig auf den Blechen/Rosten in zwei verschiedenen Einschubhöhen platziert.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 39

2021-03-08 오후 5:25:18

Verwendung Häufig verwendete Rezepte für die Automatikprogramme

2. Grillen Heizen Sie den Garraum 5 Minuten lang mit dem Großer Grill vor. Gericht Toastbrot Burger aus Rinderhack * (12 Stk.)

Einschubhöhe Betriebsart

Gitterrost + Universalblech (zum Auffangen von Flüssigkeiten)

1. Seite 15‑18 2. Seite 5‑8

Kartoffelauflauf Zutaten Anleitung

* Nach 2/3 der Garzeit wenden. 3. Braten Gericht

Ganzes Hähnchen * (1,3-1,5 kg) Ganzes Hähnchen * (1,5-1,7 kg)

Zubehör Gitterrost + Universalblech (zum Auffangen von Flüssigkeiten) Gitterrost + Universalblech (zum Auffangen von Flüssigkeiten)

* Nach der Hälfte der Zeit wenden.

Einschubhöhe Betriebsart

800 g Kartoffeln, 100 ml Milch, 100 ml Sahne, 50 g aufgeschlagenes Ei, je 1 EL Salz, Pfeffer und Muskat, 150 g geriebener Käse, Butter, Thymian Kartoffeln schälen und in 3 mm dicke Scheiben schneiden. Mit der Butter die Innenflächen einer geeigneten Auflaufform (22‑24 cm) einfetten. Die Kartoffelscheiben auf einem sauberen Geschirrtuch ausbreiten und mit einem weiteren Geschirrtuch abdecken, während die restlichen Zutaten vorbereitet werden. Die restlichen Zutaten außer dem geriebenen Käse in eine große Schüssel geben und gut mischen. Die Kartoffelscheiben in einer Schicht leicht überlappender Scheiben in die Form legen und mit der flüssigen Zutatenmischung übergießen. Den geriebenen Käse darüber streuen und backen. Nach dem Garvorgang mit einigen Blättern frischem Thymian bestreuen.

Gemüseauflauf Zutaten

800 g Gemüse (Zucchini, Tomaten, Zwiebeln, Karotten, Paprika, vorgekochte Kartoffeln), 150 ml Sahne, 50 g aufgeschlagenes Ei, je 1 EL Salz, Kräuter/ Gewürze (Pfeffer, Petersilie oder Rosmarin), 150 g geriebener Käse, 3 EL Olivenöl, einige Blätter Thymian Das Gemüse waschen, putzen und in 3-5 mm dicke Scheiben schneiden. Die Gemüsescheiben in eine geeignete Auflaufform (22-24 cm) geben und das Öl darüber gießen. Die restlichen Zutaten außer dem geriebenen Käse mischen und über das Gemüse geben. Den geriebenen Käse darüber streuen und backen. Anschließend mit einigen Blättern frischem Thymian bestreuen.

2 EL Olivenöl, 500 g Rinderhackfleisch, 500 ml Tomatensauce, 100 ml Rinderfond, 150 g Lasagneplatten, 1 klein gehackte Zwiebel, 200 g geriebener Käse, je 1 EL getrocknete Petersilie, Oregano und Basilikum Tomatensauce zubereiten. Öl in einer Pfanne erhitzen und das Rinderhackfleisch und die gewürfelte Zwiebel etwa 10 Minuten rundum anbraten, bis alles leicht gebräunt ist. Die Tomatensauce, den Rinderfond und die getrockneten Kräuter hinzugeben. Zum Kochen bringen und 30 min köcheln lassen. Die Lasagneplatten entsprechend den Hinweisen auf der Verpackung garen. Schichtweise die Lasagneplatten, die Sauce und den Käse in eine Auflaufform füllen. Mit Käse abschließen und im Ofen überbacken.

• Teig: 275 g Mehl, 1/2 EL Salz, 125 g weißer Streuzucker, 8 g Vanillezucker, 175 g kalte Butter, 1 aufgeschlagenes Ei • Füllung: 750 g feste ganze Äpfel, 1 EL Zitronensaft, 40 g Zucker, 1/2 EL Zimt, 50 g Korinthen/Rosinen, 2 EL Semmelbrösel

Das Mehl mit dem Salz in eine große Schüssel sieben. Den Streuzucker und den Vanillezucker darüber sieben. Die Butter mit zwei Messern in kleine Würfel schneiden und zur Mehlmischung geben. 3/4 des aufgeschlagenen Eis hinzufügen. Alle Zutaten in einer Küchenmaschine zu einer krümeligen Masse verarbeiten (kein homogener Teig). Den Teig mit den Händen zu Kugeln formen. In Kunststofffolie einwickeln und 30 Minuten lang kalt stellen. Die Springform (24‑26 cm Durchmesser) einfetten und mit Mehl bestäuben. 3/4 des Teigs auf ca. 5 mm Dicke ausrollen. In die Form geben, sodass der Boden und die Seiten bedeckt sind. Die Äpfel schälen und entkernen. In Würfel mit einer Größe von 3/4 x 3/4 cm schneiden. Den Zitronensaft über die Äpfel geben und alles gut mischen. Korrinthen/Rosinen waschen und abtupfen. Mit Zucker und Zimt mischen. Die Semmelbrösel auf dem Boden des Teigs verteilen. Leicht andrücken. Die Füllung auf dem Teig verteilen. Den restlichen Teig ausrollen. Den Teig in schmale Streifen schneiden und diagonal auf der Füllung verteilen. Den Apfelkuchen gleichmäßig mit dem restlichen aufgeschlagenen Ei bestreichen.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 41

Verwendung Quiche Lorraine Zutaten

Hausgemachte Pizza • Teig: 200 g Weizenmehl, 80 g Butter, 1 Ei • Füllung: 75 g gewürfelter magerer Speck, 125 ml Sahne, 125 g Crème fraîche, 2 aufgeschlagene Eier, 100 g geriebener Schweizer Käse, Salz und Pfeffer Für den Teig Mehl, Butter und Ei in eine Schüssel geben und zu einem homogenen Teig verarbeitet. Anschließend im Kühlschrank 30 Minuten lang kalt stellen. Den Teig ausrollen und in eine eingefettete Keramikform für Quiche (25 cm Durchmesser) geben. Den Boden mit einer Gabel einstechen. Eier, Sahne, Crème fraîche, Käse, Salz und Pfeffer mischen. Kurz vor dem Garen auf dem Teig verteilen.

Obstkuchen Zutaten Verwendung

• Belag: 200 g Mehl, 100 g Butter, 100 g Zucker, 2 g Salz, 2 g Zimtpulver • Obst: 600 g gemischtes Obst Alle Zutaten für den Teig mischen und zu Streuseln verarbeiten. Das gemischte Obst in einer Auflaufform verteilen und mit den Streuseln bedecken.

• Pizzateig: 300 g Mehl, 7 g Trockenhefe, 1 EL Olivenöl, 200 ml warmes Wasser, je 1 EL Zucker und Salz • Belag: 400 g in Scheiben geschnittenes Gemüse (Aubergine, Zucchini, Zwiebel, Tomaten), 100 g gewürfelter Schinken oder Speck, 100 g geriebener Käse Mehl, Hefe, Öl, Salz, Zucker und warmes Wasser in einer Schüssel zu einem feuchten Teig verarbeiten. In einer Küchenmaschine oder von Hand 5-10 Minuten lang durchkneten. Den Teig zugedeckt bei 35 °C für 30 Minuten in den Ofen stellen, damit er gehen kann. Den Teig auf einer mit Mehl bestäubten Fläche zu einem Rechteck ausrollen und den Teig dann auf ein Blech oder in eine Pizzaform geben. Die passierten Tomaten auf dem Teig verteilen und mit Schinken, Pilzen, Oliven und Tomaten belegen. Den geriebenen Käse darüber streuen und backen.

Lendenbraten Zutaten Anleitung

1 kg Rinderlende, 5 g Salz, 1 g Pfeffer, je 3 g Rosmarin und Thymian Das Rindfleisch mit Salz, Pfeffer und Rosmarin würzen und 1 Stunde in den Kühlschrank stellen. Auf den Gitterrost stellen. Im Ofen garen.

Mit Kräutern gebratene Lammkoteletts Zutaten Anleitung

1 kg Lammkoteletts (6 Stk.), 4 gepresste große Knoblauchzehen, 1 EL frischer gehackter Thymian, 1 EL frischer gehackter Rosmarin, 2 EL Salz, 2 EL Olivenöl Salz, Knoblauch, Kräuter und Öl mischen und zum Lamm geben. Lammkoteletts wenden und von allen Seiten marinieren. Bei Raumtemperatur ca. 30 Minuten bis 1 Stunde ruhen lassen.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 42

2021-03-08 오후 5:25:19

Pflege Ausbauen der Gerätetür

Schweinerippchen Zutaten

2 Rippenstücke vom Schwein, 1 EL schwarze Pfefferkörner, 3 Lorbeerblätter, 1 gewürfelte Zwiebel, 3 gehackte Knoblauchzehen, 85 g brauner Zucker, 3 EL Worcestershiresauce, 2 EL passierte Tomaten, 2 EL Olivenöl Barbecuesauce zubereiten. Öl in einer Soßenpfanne erhitzen und die Zwiebeln zugeben. Glasig dünsten und die restlichen Zutaten hinzufügen. Aufkochen und dann bei schwacher Hitze 30 Minuten lang eindicken lassen. Die Rippenstücke mit der Barbecuesauce marinieren und zwischen 30 Minuten und 1 Stunde ruhen lassen.

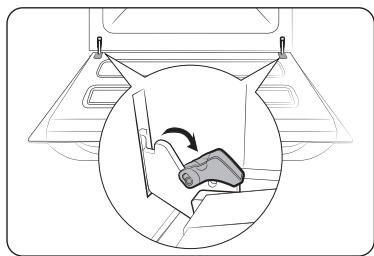

WARNUNG Die Gerätetür ist schwer. 1. Öffnen Sie die Gerätetür, und klappen Sie die Clips an den beiden Scharnieren auf.

2. Schließen Sie die Gerätetür um etwa 70°. Halten Sie die Gerätetür mit beiden Händen an den Seiten fest, und ziehen Sie sie nach oben, sodass die Scharniere sich lösen.

3. Bauen Sie die Gerätetür anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen. Achten Sie darauf, dass die Clips an beiden Seiten eingeklappt sind.

Doppeltür (nur bei entsprechenden Modellen) 1. Befestigen Sie ein feuchtes Tuch an einem Stock.

Das Reinigen des Ofens ist einfacher, wenn Sie die Reinigung regelmäßig durchführen. WARNUNG • Vergewissern Sie sich vor jeder Reinigung, dass das Gerät und die verwendeten Zubehörteile vollständig abgekühlt sind. • Verwenden Sie keinesfalls schleifende Reinigungsmittel, harte Bürsten, Schleifschwämme oder -tücher, Stahlwolle, Messer oder andere schleifende Materialien.

2. Legen Sie das Handtuch unter die Tür. 3. Reinigen Sie die Tür. 4. Geben Sie ein wenig Reinigungsmittel auf das Tuch und reinigen sie erneut. 5. Wischen Sie die Feuchtigkeit und die Blasen mit dem trockenen Tuch ab.

Garraum • Verwenden Sie zum Reinigen des Garraums ein Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser. • Reinigen Sie die Dichtungen der Gerätetür nicht von Hand. • Um Beschädigungen der emaillierten Flächen des Garraums zu vermeiden, verwenden Sie nur handelsübliche Backofenreiniger. • Um schwere Verunreinigungen zu entfernen, verwenden Sie einen Spezial-Backofenreiniger.

VORSICHT Demontieren Sie die Gerätetür nicht zum Reinigen.

Außenflächen des Geräts

Verwenden Sie zum Reinigen der äußeren Flächen des Geräts, wie z. B. Gerätetür, Türgriff und Display, ein sauberes Tuch und ein mildes Reinigungsmittel oder warmes Seifenwasser, und wischen Sie die Flächen mit einem Blatt Küchenpapier oder einem trockenen Handtuch trocken. Aufgrund der heißen Luft, die aus dem Garraum entweicht, lagern sich insbesondere um den Handgriff Schmutz und Fett ab. Es wird daher empfohlen, nach jeder Verwendung des Geräts den Handgriff zu reinigen.

Wasserkollektor Der Wasserkollektor fängt während den Garvorgängen nicht nur überschüssige Feuchtigkeit, sondern auch Speiserückstände auf. Der Wasserkollektor kann nicht abgenommen werden. Wischen Sie Wasser vom Wasserkollektor ab, wenn der Ofen nach einem Garvorgang abkühlt.

Zubehör Waschen Sie sämtliche Zubehörteile nach jeder Verwendung, und trocknen Sie sie mit einem Küchenhandtuch ab. Weichen Sie Zubehörteile mit hartnäckigen Verschmutzungen etwa 30 Minuten in warmem Seifenwasser ein, bevor Sie sie waschen. Katalytische Emailleoberfläche (nur bestimmte Modelle) Die entnehmbaren Teile sind mit einer dunkelgrauen katalytischen Emaillebeschichtung versehen. Diese kann beim Garen im Heißluftbetrieb durch die zirkulierende Luft mit Öl und Fett verschmutzt werden. Diese Ablagerungen verbrennen jedoch bei Temperaturen von 200 °C und mehr. 1. Entnehmen Sie alle Zubehörteile aus dem Gerät. 2. Reinigen Sie den Garraum. 3. Aktivieren Sie die Betriebsart „Heißluft“, stellen Sie die höchstmögliche Temperatur ein, und lassen Sie das Gerät eine Stunde lang in Betrieb.

WARNUNG Wenn Sie feststellen, dass Wasser aus dem Wasserkollektor läuft, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

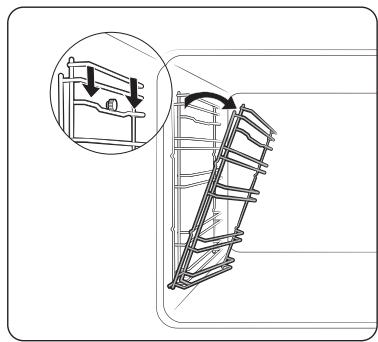

Seitengitter (nur bestimmte Modelle) 1. Drücken Sie mittig auf den oberen Bereich des linken Seitengitters und kippen Sie es um etwa 45° in den Garraum.

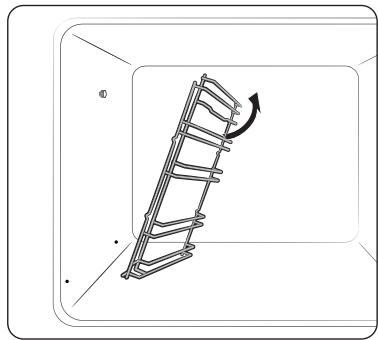

2. Ziehen Sie das linken Seitengitter unten aus den beiden Bohrungen. 3. Entfernen Sie das rechte Seitengitter auf die gleiche Weise. 4. Reinigen Sie beide Seitengitter. 5. Setzen Sie die Seitengitter anschließend wieder ein, indem Sie die oben beschriebenen Schritte 1 und 2 in umgekehrter Reihenfolge ausführen.

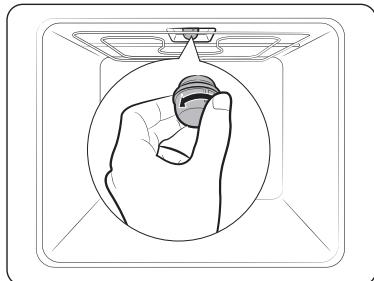

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ganz heraus. 2. Tauschen Sie die Glühlampe aus. 3. Reinigen Sie die Glasabdeckung. 4. Drehen Sie die Glasabdeckung anschließend wieder auf die Halterung, indem Sie den obigen Schritt 1 in umgekehrter Reihenfolge ausführen.

WARNUNG • Schalten Sie das Gerät vor dem Austausch der Glühlampe aus und ziehen Sie den Netzstecker aus der Steckdose. • Verwenden Sie ausschließlich bis 300 °C hitzebeständige Glühlampen die für 25‑40 W bei 220‑240 V ausgelegt sind. Zugelassene Glühlampen sind bei dem Samsung-Kundendienstzentrum in Ihrer Nähe erhältlich. • Fassen Sie Halogenlampen ausschließlich mit einem trockenen Tuch an. Andernfalls wird die Lampe durch Fingerabdrücke oder Schweiß verschmutzt, wodurch sich die Lebensdauer verkürzt.

HINWEIS Das Gerät arbeitet ohne Seitengitter und Einschübe.

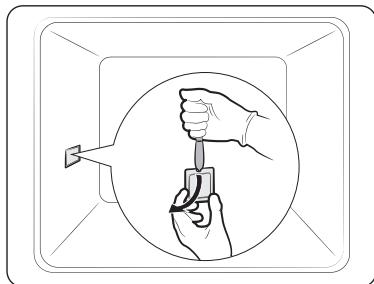

Seitliche Garraumbeleuchtung 1. Halten Sie die Unterseite der Abdeckung mit einer Hand fest, und entfernen Sie die Abdeckung wie in der Abbildung gezeigt mit einem flachen dünnen Werkzeug (z. B. ein Messer). 2. Tauschen Sie die Glühlampe für die seitliche Garraumbeleuchtung aus. 3. Setzen Sie die Abdeckung wieder ein.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 45

Problembehebung Problembeschreibungen

Schlagen Sie bei Problemen mit diesem Gerät zuerst in der folgenden Tabelle nach, und probieren Sie die dort beschriebenen Abhilfemaßnahmen. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum. Problem Die Tasten lassen sich nicht richtig drücken.

Ursache • Haben sich Fremdkörper/stoffe um die Tasten angesammelt?

Abhilfemaßnahme • Entfernen Sie die Fremdkörper/stoffe, und versuchen Sie es erneut.

• Modelle mit • Wischen Sie die Feuchtigkeit weg, berührungsempfindlichen und versuchen Sie es erneut. Bedienelementen: hat sich außen Feuchtigkeit angesammelt?

• Wurde die Kindersicherung aktiviert?

• Deaktivieren Sie die Kindersicherung.

Die Uhrzeit wird nicht angezeigt.

• Wurde die Stromversorgung unterbrochen?

• Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.

Das Gerät startet den Betrieb nicht.

• Wurde die Stromversorgung unterbrochen?

• Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.

Der laufende Betrieb wird unterbrochen.

• Wurde der Netzstecker aus der • Stecken Sie den Netzstecker Steckdose gezogen? wieder ein.

Das Gerät wird im Betrieb ausgeschaltet.

• Wurde die zulässige Betriebsdauer überschritten?

Das Gerät wird nicht mit Strom versorgt.

• Wurde die Stromversorgung unterbrochen?

• Überprüfen Sie, ob der Netzstecker in die Steckdose eingesteckt ist.

Die Außenflächen des Geräts werden im Betrieb übermäßig heiß.

• Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?

• Halten Sie die in der Aufstellanleitung genannten Abstände ein.

Die Gerätetür kann nicht richtig geöffnet werden.

• Haben Sie zwischen Gerätetür und Garraum Essensreste angesammelt?

• Reinigen Sie gründlich das Gerät und versuchen Sie erneut, die Gerätetür zu öffnen.

Die • Leuchtet die Lampe zunächst Garraumbeleuchtung und wird dann ausgeschaltet? ist zu dunkel oder funktioniert überhaupt nicht.

• Die Garraumbeleuchtung wird zu Energiesparzwecken nach einer bestimmten Zeit automatisch ausgeschaltet. Sie können die Beleuchtung wieder einschalten, indem Sie die Taste für die Garraumbeleuchtung drücken.

• Wird die Lampe im Betrieb durch Zubehörteile oder Speisen verdeckt?

• Reinigen Sie den Garraum und überprüfen Sie die Beleuchtung erneut.

Das Gerät verursacht Stromschläge.

• Ist das Gerät ordnungsgemäß geerdet? • Wird eine Steckdose ohne Schutzleiter verwendet?

• Überprüfen Sie, ob das Gerät ordnungsgemäß geerdet ist.

• Arbeitet der Kühlungsventilator • Horchen Sie, ob der ordnungsgemäß? Kühlungsventilator in Betrieb ist.

Aus dem Gerät tritt Wasser aus.

• Wurde das Gerät an einem Ort ohne ausreichende Belüftung aufgestellt?

Aus einem Spalt in der Gerätetür tritt Dampf aus.

• In einigen Fällen kann je nach den zubereiteten Speisen Wasser oder Dampf aus dem Gerät austreten. Dies ist keine Fehlfunktion des Geräts.

• Lassen Sie das Gerät abkühlen, und wischen Sie es mit einem trockenen Tuch ab.

• Lassen Sie das Gerät nach längeren Garvorgängen abkühlen.

• Halten Sie die in der Aufstellanleitung genannten Abstände ein.

• Sind mehrere Geräte an dieselbe • Schließen Sie das Gerät an eine Steckdose angeschlossen? eigene Steckdose an.

Im Gerät bleibt Wasser zurück.

NV75A6679RS_EF_DG68-01361F-01_DE.indd 46

2021-03-08 오후 5:25:21

Problem Die Helligkeit im Garraum schwankt.

Ursache • Die Helligkeit schwankt in Abhängigkeit von der abgegebenen Leistung.

Abhilfemaßnahme • Schwankungen bei der Leistungsabgabe sind während eines Garvorgangs normal. Keine Sorge, dies ist keine Fehlfunktion des Geräts.

Der Garvorgang ist • Der Ventilator läuft auch • Keine Sorge, dies ist keine abgeschlossen, aber einige Zeit nach Abschluss des Fehlfunktion des Geräts. der Kühlungsventilator Garvorgangs weiter, um den läuft weiter. Garraum abzukühlen. Der Garraum wird nicht erhitzt.

Ursache • Wurden Kunststoff- oder sonstige Behälter verwendet, die nicht hitzebeständig sind?

Die Garergebnisse sind • Wurde während des unzureichend. Garvorgangs die Gerätetür geöffnet?

Abhilfemaßnahme • Verwenden Sie für hohe Temperaturen geeignete Glasbehälter. • Öffnen Sie die Gerätetür im Betrieb nur dann, wenn Speisen gewendet werden müssen. Je öfter die Gerätetür im Betrieb geöffnet wird, desto stärker sinkt die Temperatur im Garraum, sodass sich die Garergebnisse verschlechtern.

• Ist die Gerätetür offen?

• Schließen Sie die Gerätetür und starten Sie das Gerät neu.

• Wurden die falschen Einstellungen gewählt?

• Schlagen Sie im Kapitel zur Bedienung des Geräts nach und stellen Sie das Gerät neu ein.

Das Gerät erwärmt sich während der Pyrolysereinigung.

• Die Pyrolysereinigung arbeitet • Keine Sorge, dies ist keine mit hohen Temperaturen, Fehlfunktion des Geräts. sodass sich das Gerät erwärmt.

• Ist die Sicherung im Verteilerkasten durchgebrannt oder hat der Leistungsschutzschalter ausgelöst?

• Ersetzen Sie die Sicherungen bzw. setzen Sie den Leistungsschutzschalter zurück. Wenn dies wiederholt passiert, rufen Sie einen Elektriker.

Während der Pyrolysereinigung entsteht Brandgeruch.

• Die Pyrolysereinigung arbeitet • Keine Sorge, dies ist keine mit hohen Temperaturen, um Fehlfunktion des Geräts. Essensrückstände restlos zu verbrennen.

Die Dampfreinigung wird nicht ausgeführt.

• Ist das Gerät ausreichend abgekühlt?

• Wird das Gerät zum ersten Mal • Bei erstmaliger Verwendung kann verwendet? am Heizelement Rauch entstehen. Dies ist keine Fehlfunktion, und das Problem sollte nach der 2. oder 3. Verwendung nicht mehr auftreten. • Befinden Sie Speisereste am Heizelement?

• Lassen Sie das Gerät ausreichend abkühlen und entfernen Sie die Speisereste vom Heizelement.

Der • Wurde der Garraumteiler Doppelgarraumbetrieb ordnungsgemäß eingesetzt? funktioniert nicht. Der Einfachbetrieb funktioniert nicht.

• Befindet sich der Garraumteiler im Gerät?

• Lassen Sie das Gerät ausreichend abkühlen, bevor Sie die Reinigung durchführen. • Setzen Sie den Garraumteiler richtig ein, und versuchen Sie es erneut.

Im Betrieb tritt Rauch aus dem Gerät aus.

Problem Vom Gerät geht ein Brand- oder Kunststoffgeruch aus.

• Entnehmen Sie den Garraumteiler, und versuchen Sie es erneut.

Bei Störungen Ihres Geräts wird ein Informationscode im Display angezeigt. Schlagen Sie in der folgenden Tabelle nach, und probieren Sie die beschriebenen Abhilfemaßnahmen aus. Code

Problem mit der Verriegelung der Gerätetür

Tritt nur bei einem Lese-/Schreibproblem mit dem EEPROM-Speicherchip auf

Tritt auf, wenn keine Kommunikation zwischen der Haupt- und der Nebenplatine möglich ist

Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Tritt auf, wenn ein Kommunikationsproblem Sie den Netzstecker für mindestens zwischen dem integrierten 30 Sekunden aus der Steckdose und Sensorschaltkreis und dem Micom-Hauptschließen Sie das Gerät dann wieder oder -Untersystem besteht an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.

Reinigen Sie die Tasten und achten Sie darauf, dass an oder auf den Tasten kein Wasser zurückbleibt. Schalten Sie das Gerät aus, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene SamsungKundendienstzentrum.

Tastenproblem Tritt auf, wenn eine Taste längere Zeit gedrückt wird.

Tritt auf, wenn der Garraumteiler während eines Garvorgangs im Doppelgarraumbetrieb entfernt wird. Tritt auf, wenn der Garraumteiler während eines Garvorgangs im Einfachbetrieb eingesetzt wird.

Sicherheitsabschaltung Die zulässige maximale Betriebsdauer für die eingestellte Temperatur wurde überschritten. • Bis 105 °C – 16 Stunden • Von 105 °C bis 240 °C – 8 Stunden • Von 245 °C bis Max. – 4 Stunden

Dies ist keine Fehlfunktion des Geräts. Schalten Sie das Gerät aus, und entnehmen Sie die Speisen. Versuchen Sie es dann erneut.

Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.

Abhilfemaßnahme Der Garraumteiler darf während eines Garvorgangs im Doppelgarraumbetrieb nicht entfernt werden. Schalten Sie das Gerät aus, und starten Sie den Vorgang neu. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für mindestens 30 Sekunden aus der Steckdose und schließen Sie das Gerät dann wieder an. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich an ein Kundendienstzentrum in Ihrer Nähe.

SAMSUNG ist ständig darum bemüht, seine Produkte zu verbessern. Aus diesem Grunde behält sich Samsung Änderungen am Design und an Bedienungsanleitungen vor.

SAMSUNG Maximal angeschlossene Last

3650-3950 W Modellkennung

Abmessungen (B x H x T)

Fassungsvermögen Gewicht

Netz (mit allem Zubehör)

NV75A667*** : 48,0 kg NV75A6649** : 42,4 kg

Energieeffizienzindex je Garraum (EEI cavity) Energieeffizienzklasse je Garraum

SAMSUNG NV75A667***, NV75A6649** 81,6 A+

Energieverbrauch (Strom) beim Erhitzen einer Standardfüllung im Garraum eines Elektrobackofens während eines Programms im Ober- / Unterhitze Modus je Garraum (elektrische Endenergie) (EC electric cavity)

Energieverbrauch beim Erhitzen einer Standardfüllung im Garraum eines Elektrobackofens während eines Programms im Umluftmodus je Garraum (elektrische Endenergie) (EC electric cavity)

Anzahl der Garräume Wärmequelle je Garraum (Strom oder Gas) Volumen je Garraum (V) Art des Backofens Gewicht des Gerätes (M)

1 Strom 75 L Eingebaut NV75A667*** : 44,5 kg NV75A6649** : 38,9 kg

Daten ermittelt entsprechend der Norm EN 60350- 1, EN 50564 und der Kommissionsverordnungen (EU) Nr. 65/2014 und (EU) Nr. 66/2014 sowie der Verordnung (EG) 1275/2008. Anhang

NV75A6679RS_EF_DG68-01361F-01_DE.indd 49

2021-03-08 오후 5:25:21

Anhang Gesamtleistungsaufnahme im Standby (W) (Alle Netzwerkanschlüsse sind „Ein“) Zeit bis Verbrauchsminimierung (Min.) Wi-Fi

Leistungsaufnahme (W) im Bereitschaftszustand Zeit bis Verbrauchsminimierung (Min.)

Leistungsaufnahme Zeit bis Verbrauchsminimierung (Min.)

1,9 W Open Source-Erklärung Die in diesem Produkt verwendete Software enthält Open-Source-Code. Unter der URL http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 finden Sie die Open Source-Lizenzinformationen in Bezug auf dieses Produkt.

20 Min. 0,5 W 20 Min.

Energiespartipps • Halten Sie die Gerätetür während des Garvorgangs immer geschlossen, es sei denn, Sie müssen die Lebensmittel wenden. Öffnen Sie die Gerätetür während des Garvorgangs so selten wie möglich, um die Temperatur im Garraum zu erhalten und so Energie zu sparen. • Planen Sie die Verwendung des Geräts im Voraus, damit Sie es zwischen einem Garvorgang und dem nächsten nicht ausschalten müssen. So sparen Sie Energie und reduzieren die Vorwärmzeit des Geräts. • Wenn die Garzeit mehr als 30 Minuten beträgt, können Sie das Gerät 5-10 Minuten vor Abschluss des Garvorgangs ausschalten, um Energie zu sparen. Der Garvorgang wird mit Hilfe der Restwärme abgeschlossen. • Wenn möglich, bereiten Sie immer mehr als ein Gericht zu.

Hiermit erklärt Samsung, dass diese Funkausrüstung der Richtlinie 2014/53/EU und den entsprechenden gesetzlichen Bestimmungen im Vereinigten Königreich entspricht. Der vollständige Wortlaut der EU-Konformitätserklärung und der entsprechenden Konformitätserklärung für das Vereinigte Königreich steht unter folgender Internetadresse zur Verfügung: Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com. Wechseln Sie zu „Support > Search Product Support“, und geben Sie den Modellnamen ein.

FRAGEN ODER HINWEISE?

www.samsung.com/de/support
