Type product	Vitrokeramische kookplaat
Merk	SCHOLTES
Model	TVL 642
Aantal kookzones	4
Soorten kookzones	2 halogeen (rechtsachter 1200 W, linksachter 2500/1050 W), 2 stralings (rechtsvoor 1800/1000 W, linksvoor 600 W)
Maximaal totaal vermogen	6100 W
Stroomvoorziening	230 V ~ 50 Hz (eenfasig) of 400 V driefasig (afhankelijk van configuratie)
Type bediening	Aanraakbediening met digitaal display
Kookfuncties	Timer programmeren, Turbo, Vooraf ingesteld vermogensniveau, Sequentiegeheugen, Automatisch koken (saus, olie, boter)
Speciale functies	Bedieningsvergrendeling, Demonstratiemodus, Uitbreidbare kookzones (concentrisch/ovaal)
Veiligheid	Restwarmte-indicator, Automatische uitschakeling bij oververhitting, Veiligheidsschakelaar, Bedieningsvergrendeling
Reiniging en onderhoud	Vitrokeramisch oppervlak: mild reinigingsmiddel, krabber voor ingebrande resten; RVS frame: zeepwater
Installatie	Inbouw in werkblad (uitsparing volgens schema), minimale ventilatie vereist
Elektrische aansluiting	Klemmenstrook voor eenfasige of driefasige aansluiting, uit te voeren door een professional
Repareerbaarheid	Demonteerbaar door het losdraaien van de centreerveren; alle interne reparaties moeten worden uitgevoerd door een erkende technicus
Gewicht	Ongeveer 8 kg (schatting)
Afmetingen (B x D x H)	Ongeveer 640 x 520 x 47 mm (schatting op basis van inbouwuitsparing)

Veelgestelde vragen - TVL 642 SCHOLTES

Hoe schakel ik een kookzone in van de SCHOLTES TVL 642 kookplaat?

Druk op de ON/OFF-toets om de plaat in te schakelen. Druk vervolgens op de +-toets (verhogen vermogen) van de gewenste kookzone. Stel het vermogen in met de +- en --toetsen. Om een kookzone uit te schakelen, drukt u op de --toets tot deze uitgaat of tegelijkertijd op + en -.

Hoe vergrendel ik de bediening voor kinderveiligheid?

Druk gedurende ongeveer 3 seconden op de bedieningsvergrendeling-toets (slotpictogram). Het BEDIENING VERGRENDELD-lampje gaat branden en het scherm toont 'CLAVIER VERR.'. Om te ontgrendelen, drukt u opnieuw 3 seconden op dezelfde toets.

Wat te doen bij overstroming op het bedieningspaneel?

Er klinkt een geluidssignaal en de bediening wordt automatisch vergrendeld. Verwijder de oorzaak van de overstroming en druk vervolgens op de vergrendelingstoets om de bediening te ontgrendelen. Als het probleem aanhoudt, schakelt de plaat uit. Maak daarna het oppervlak schoon met een vochtige spons.

Hoe gebruik ik de automatische kookfunctie 'Saus'?

De linkervoorste kookzone moet uit zijn. Druk op de overeenkomstige selectietoets, kies SAUS in het menu en bevestig met OK. Programmeer de gewenste kookduur. De kookzone warmt op tot de optimale temperatuur en vervolgens start de timer. Na het koken schakelt de kookzone automatisch uit.

Hoe programmeer ik de automatische uitschakeling van een kookzone?

Schakel de kookzone in. Druk op de selectietoets van de kookzone (pijl) om het menu te openen. Selecteer DUUR met de +- en --toetsen, bevestig met OK. Stel de minuten in (1 min tot 3 uur) met de +/--toetsen, bevestig met OK. Selecteer VERLATEN om op te slaan. De afteltimer start en de kookzone schakelt aan het einde uit.

Hoe reinig ik de vitrokeramische plaat zonder krassen?

Gebruik een speciaal reinigingsmiddel voor vitrokeramisch kookplaten of zeepwater. Gebruik nooit schurende poeders, metalen sponzen of stoomreinigers. Voor ingebrande resten gebruikt u de meegeleverde krabber, zo snel mogelijk. Spoel grondig en droog af met een zachte doek.

Wat betekent de weergave 'DEMO ON' op het scherm?

De demonstratiemodus is geactiveerd: de verwarmingselementen zijn uitgeschakeld, alleen de bediening werkt. Om dit uit te schakelen, schakelt u de plaat in, druk op de uitbreidbare kookzone-toets en vervolgens 2 seconden op ON/OFF. Het scherm toont 'DEMO OFF' en de plaat werkt normaal.

Wat zijn de vermogens van de kookzones van de TVL 642?

De kookzones zijn: rechtsachter halogeen 1200 W, rechtsvoor stralings 1800/1000 W (dubbele zone), linksvoor stralings 600 W, linksachter halogeen 2500/1050 W (dubbele zone). Het maximale totale vermogen is 6100 W.

Hoe installeer ik de kookplaat in het werkblad?

De installatie moet worden uitgevoerd door een professional. De uitsparing in het meubel moet voldoen aan de afmetingen in de handleiding (ongeveer 640 x 520 mm). Zorg voor een ventilatie van minimaal 40 mm aan de achterkant en 20 mm onder de plaat. Bevestig de plaat met de 4 centreerveren en meegeleverde schroeven.

Welk type pannen gebruiken met deze kookplaat?

Gebruik pannen met een vlakke en dikke bodem, met een diameter die de kookzone volledig bedekt. Zorg ervoor dat de bodem schoon en droog is. Vermijd het gebruik van pannen die al op gasfornuizen zijn gebruikt, omdat ze vervormd kunnen zijn en de efficiëntie verminderen.

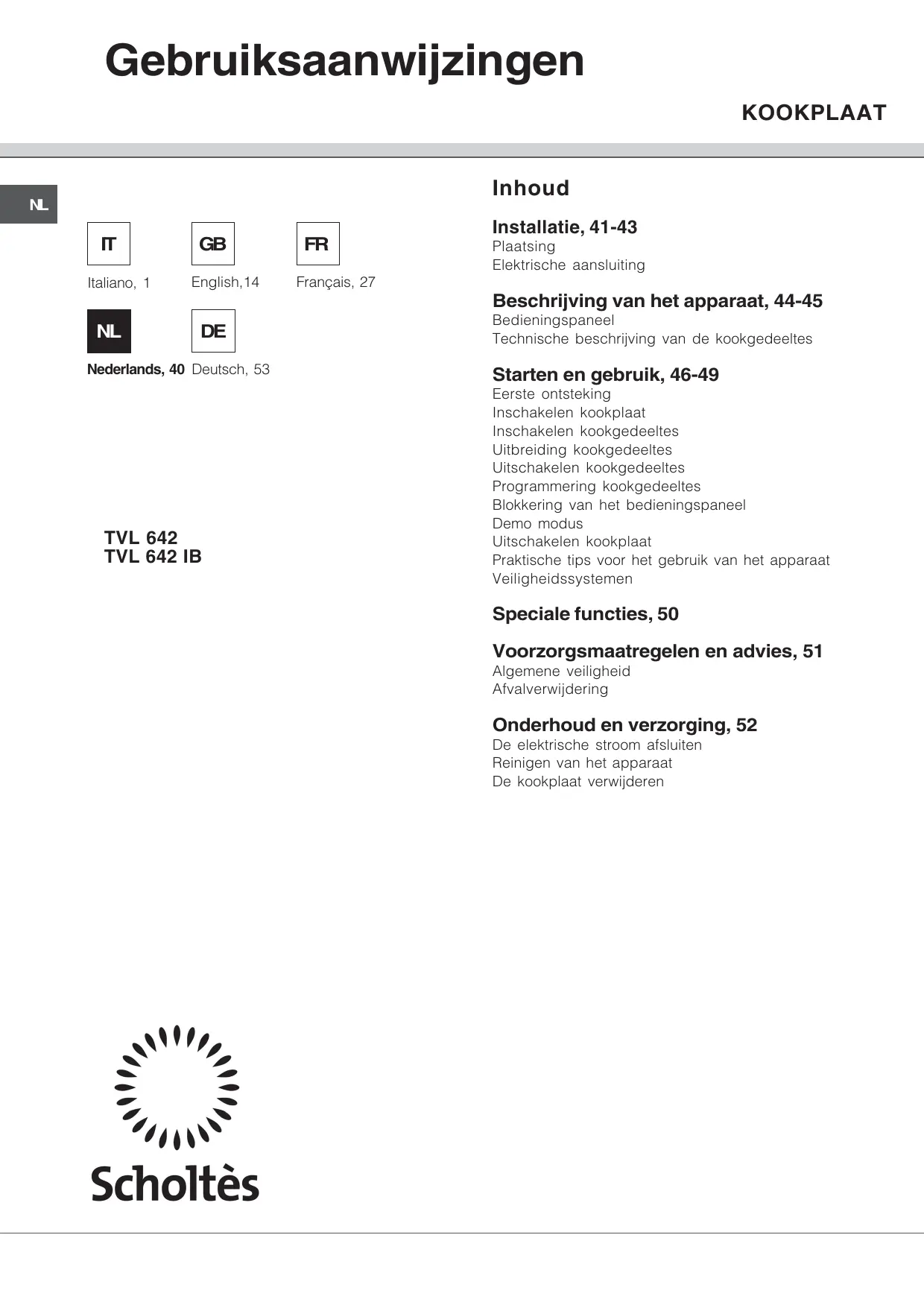

GEBRUIKSAANWIJZING TVL 642 SCHOLTES

Elektrische aansluiting

Beschrijving van het apparaat, 44-45

Bedieningspaneel

Technische beschrijving van de kookgedeeltes

Starten en gebruik, 46-49

Eerste ontsteking

Inschakelen kookplaat

Inschakelen kookgedeeltes

Uitbreiding kookgedeeltes

Uitschakelen kookgedeeltes

Programmering kookgedeeltes

Blokkering van het bedieningspaneel

Demo modus

Uitschakelen kookplaat

Praktische tips voor het gebruik van het apparaat

Veiligheidssystemen

Speciale functies, 50

Voorzorgsmaatregelen en advies, 51

Algemene veiligheid

Afvalverwijdering

Onderhoud en verzorging, 52

De elektrische stroom afsluiten

Reinigen van het apparaat

De kookplaat verwijderen

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• het keukenblad moet uit hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;
• als de kookplaat boven een oven wordt geïnstalleerd moet deze zijn voorzien van een geforceerd geventileerd afkoelingssysteem;
• installeer de kookplaat nooit boven een vaatwasser: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten;

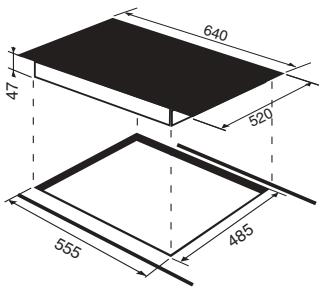

• de ruimte van het meubel moet de volgende afmetingen hebben:

Ventilatie

Om een juiste ventilatie te bereiken en een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

• op een minimum afstand van 40 mm van de achterwand of op 600 mm van elk ander verticaal oppervlak;
• op zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.

Bevestigen

Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd.

Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

Voor het bevestigen moet u als volgt te werk gaan:

1. Schroef met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast;
2. zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.
   ! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven.
   ! Volgens de veiligheidsnormen mag er geen contact meer mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd.
   ! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Klemmenbord

KOOKPLAAT ONDERSTEBOVEN

Aan de onderkant van het apparaat bevindt zich een klemmenbord voor de verschillende types elektrische voeding (het kan zijn dat de afbeelding niet precies overeenkomt met het model dat u heeft aangeschaft).

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel	Draadverbinding
230V 1+N ~50 Hz		12 : geel/groen;N: de 2 blauwedraden samenL: bruin en zwartsamen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de volgende eigenschappen:

Spanningstype en netfrequentie

• 380V + N \~ 50 Hz
• 230V 3 \~ 50 Hz
• 380V + 2N \~ 50 Hz

Voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype en netfrequentie	Elektrische kabel	Draadverbinding
400V - 2+N ~ 50 Hz230V 3 ~ 50Hz		12 : geel/groen;N: de 2 blauwe draden samenL1: zwartL2: bruin
400V - 2+2N ~ 1 50 Hz		12 : geel/groen;N1: blauwN2: blauwL1: zwartL2: bruin

Als het elektrische net overeenkomt met een van de volgende eigenschappen:

Spanningstype en netfrequentie

- 400V 3 - N \~ 50/Hz

ga dan als volgt te werk:

! De eventuele bijgeleverde kabel is niet geschikt voor dit type installatie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 25 mm).
2. Licht de lippen aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier en open het (zie afbeelding Klemmenbord).
3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.
4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningstype en netfrequentie	Elektrische aansluitingen					Klemmenbord
400V 3-N ~ 1 50 Hz	1L1	2L2	3L3	4N	5=	Driefasen 400

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Fase Verbindingskabel Fase Fase Neutraal Aarde

Driefasen 400

Het aansluiten van de voedingskabel aan het elektrische net

Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

!Het snoer mag niet gebogen of samengedrukt worden.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen.

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

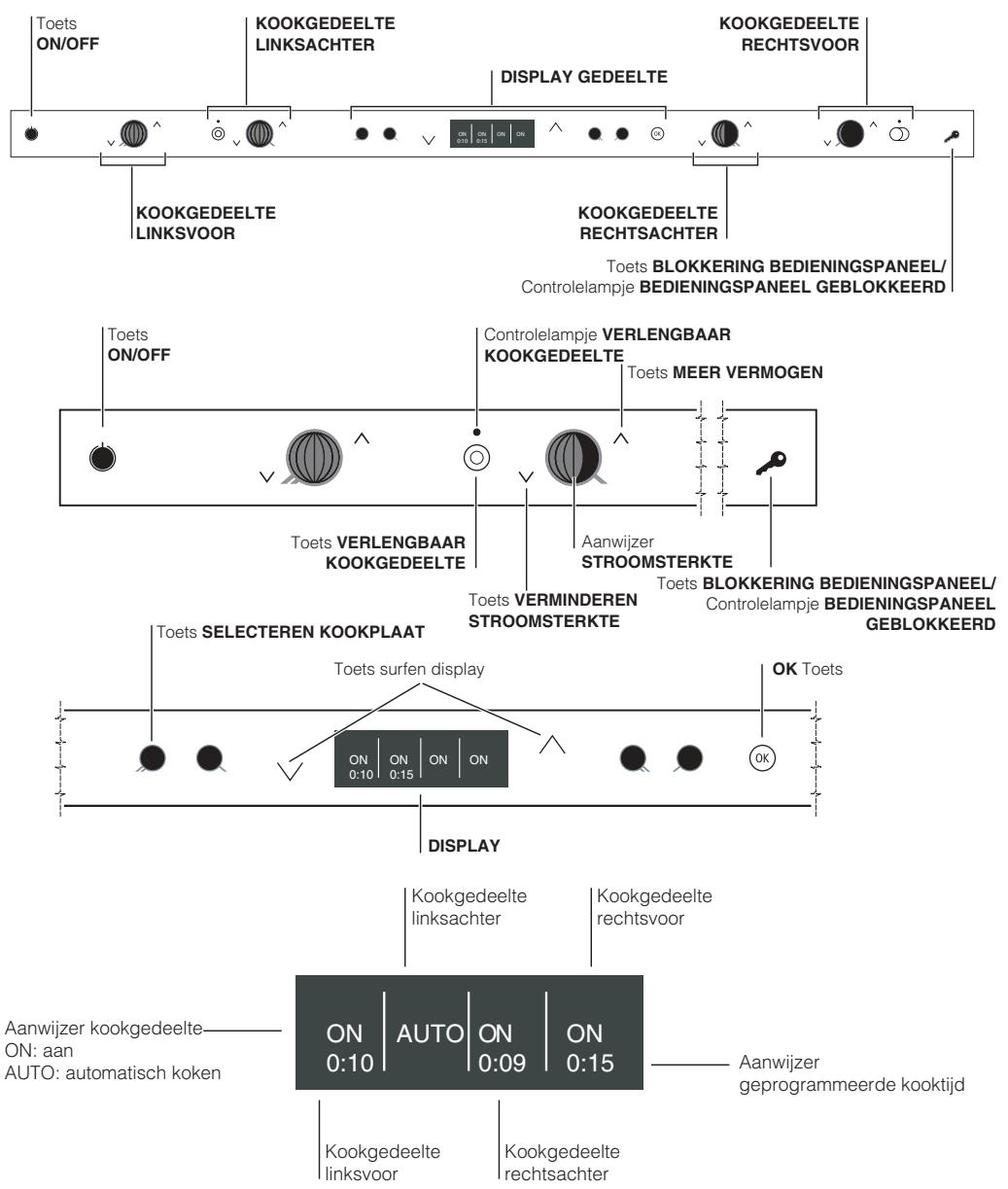

Bedieningspaneel

• Toets ON/OFF voor het in- en uitschakelen van het apparaat.
• Toets VERLENGBAAR KOOKGEDEELTE om alle kookgedeeltes in te schakelen (zie Starten en gebruik).
• Controlelampje VERLENGBAAR KOOKGEDEELTE geeft de ontsteking aan van het complete betreffende kookgedeelte.
• Toets MINDER VERMOGEN om het vermogen te regelen en de kookplaat uit te zetten (zie Starten en gebruik).

• Aanwijzer VERMOGEN geeft het bereikte warmteniveau aan.

• Toets MEER VERMOGEN om de kookplaat aan te zetten en het vermogen te regelen (zie Starten en gebruik).

• Toetsen SELECTEREN KOOKPLAAT om in het menu te komen van elk kookgedeelte (zie Starten en gebruik).
• Toets OK voor bevestiging.
• Toets BLOKKERING BEDIENINGSPANEEL om te voorkomen dat er ongewilde wijzigingen aan de programmering van het kookvlak worden uitgevoerd (zie Starten en gebruik).
• Controlelampje BLOKKERING BEDIENINGSPANEEL toont dat de blokkering van het bedieningspaneel is uitgevoerd (zie Starten en gebruik).

Technische beschrijving van de kookgedeeltes

De halogene elementen

Dit soort element brengt de warmte over door middel van de uitstraling van de halogeenlamp die het bevat. Het is vooral prettig omdat het lijkt alsof u op gas kookt: snelle reactie op de bediening en onmiddellijk zichtbaar worden van de stroomsterkte.

De straalelementen

Dit soort element bestaat uit een hoeveelheid spiralen die het gelijkmatig verspreiden van de warmte op de bodem van de pan garanderen zodat u een perfect resultaat krijgt van alle bereidingen op laag vuur: voor stoofschotels, sausen of het opwarmen van gerechten.

KOOKPLATEN	TVL 642 - TVL 642 IB
Kookgedeeltes	Vermogen
Rechtsachter	H 1200 W
Rechtsvoor	RO 1800 W – 1000 W
Linksvoor	R 600 W
Linksachter	HD 2500 W – 1050 W
Max. totaal vermogen	6100 W

Legenda:

H = eenvoudig halogeen kookgedeelte

R = eenvoudig kookgedeelte met straalelementen

HD = dubbel halogeen kookgedeelte

RO = ovaal kookgedeelte met straalelementen

! De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zijn dat u een rubbergeur ruikt. Deze zal echter snel wegtrekken.

! Als de kookplaat elektrisch wordt aangesloten hoort u na enkele seconden een kort geluidssignaal afgaan. Alleen dan kunt u de kookplaat aanzetten.

Eerste ontsteking

Na het aansluiten op het elektrische net verschijnt bij de eerste ontsteking een lijst talen. Om de gewenste taal te kiezen selecteert u hem met de toetsen ∨ en ∧ aan de zijkant van het display. De drukgetypte tekst geeft de geselecteerde taal aan. Druk op de knop "OK" om te bevestigen.

Zodra u een keuze heeft gemaakt toont het display de volgende parameters:

TAAL	Selecteren van de taal
GELUID TOETSEN	Regelen volume toetsenbord
CONTRAST	Regelen contrast
FINE TUNING	Regelen stroomsterktes (6 of 12)
TIMER	De timer instellen
EXIT	Het algemene menu verlaten

Geluid toetsen

Hiermee regelt u het volume van het toetsenbord. Om de gewenste intensiteit te kiezen selecteert u hem met de toetsen √ en ∧ aan de zijkant van het display en drukt u op “OK” om te bevestigen. U kunt kiezen tussen 3 opties:

OFF: uit (de geluidssignalen blijven actief).

MIN: minimum volume.

MAX: maximum volume.

Contrast

Hiermee regelt u het contrast van het display. Om de gewenste helderheid te kiezen selecteert u hem met de toetsen √ en ∧ aan de zijkant van het display en drukt u op “OK” om te bevestigen. U kunt kiezen tussen 6 verschillende helderheidsniveaus:

Fine tuning

Hiermee regelt u de stroomsterktes van alle kookgedeeltes.

Om de gewenste instelling te kiezen selecteert u hem met de toetsen √ en ∧ aan de zijkant van het display en drukt u op "OK" om te bevestigen. U kunt kiezen tussen 2 opties:

6: de aanwijzer stroomsterkte is in 6 gelijke delen verdeeld

12: de aanwijzer stroomsterkte is in 12 gelijke delen verdeeld

Timer

Hiermee activeert u de timer, onafhankelijk van de werking van de kookgedeeltes. Regel de minuten door te drukken op de toetsen √ en ∧ en druk op "OK" om te bevestigen.

De timer begint gelijk met aftellen. Het verlopen van de ingestelde tijd wordt aangegeven door een geluidssignaal (voor de duur van 1 minuut).

! Tijdens het instellen drukt u tegelijkertijd op de toetsen √ en ∧ aan de zijkant van het display om de timer op nul te zetten.

! U kunt de algemene parameters van het kookvlak alleen wijzigen als deze ingeschakeld is en als de toetsen ○○○○ aan de zijkant van het display niet ontstoken zijn. Druk op de toetsen √ en ∧ aan de zijkant van het display om naar bovenstaande opties te gaan.

Inschakelen kookplaat

Druk ongeveer 1 seconde op de knop ⏻ voor het inschakelen van de kookplaat.

Inschakelen kookgedeeltes

leder kookgedeelte wordt door middel van een stroomsterkteregelaar bediend. De regelaar bestaat uit de twee knoppen (∨ en ∧) aan de zijkant van de aanwijzer van de stroomsterkte.

• Druk op de toets ∧ om de kookplaat in te schakelen en stel vervolgens het gewenste vermogen in door op de toetsen √ en ∧ te drukken.
• Om de kookplaat direct op het maximale niveau in te stellen drukt u kort op de toets v.

Uitbreiding kookgedeeltes

Toets voor de uitbreiding van de verlengbare kookgedeeltes (concentrisch of ovaal).

1. Druk op de toets ∧ om de kookplaat in te schakelen en stel vervolgens het gewenste vermogen in door op de toetsen √ en ∧ te drukken.
2. Druk op de toets Ⓞ of ⏻ voor het inschakelen van het complete verlengbare kookgedeelte.

Voor het terugkeren naar het kleine gedeelte drukt u nogmaals op de extensietoets.

Het controlelampje boven de toets van het verlengbare kookgedeelte blijft net zolang aan totdat het grote oppervlakte wordt gebruikt.

Uitschakelen kookgedeeltes

• Druk op de toets √ aan de zijkant van de aanwijzer van de stroomsterkte: het vermogen van het kookgedeelte wordt langzaam minder totdat het uitgaat.
• Of druk tegelijkertijd op de knoppen √ en ∧: het kookgedeelte gaat uit.

Programmering kookgedeeltes

De kookduur

! Het kookgedeelte moet aan zijn.

! Alle kookgedeeltes kunnen geprogrammeerd worden voor een tijdsduur van tussen de 1 minuut en de 3 uur.

1. Druk op een van de toetsen ○○○○, aan de zijkant van het display, die overeenkomen met de kookplaat die u wilt programmeren.
2. Druk op de toetsen √ en ∧ aan de zijkant van het display en selecteer de optie "DUUR"; druk op "OK" om te bevestigen.
3. Regel de minuten door te drukken op de toetsen √ en ∧.
4. Druk op "OK" om te bevestigen.
5. Selecteer de optie "EXIT" en druk op "OK" om te bevestigen. De instelling wordt bewaard.

! Als na 20 seconden de instelling niet wordt bevestigd door te drukken op de toets "OK", zal de duur automatisch worden opgeslagen.
! Als u tijdens het instellen tegelijkertijd drukt op de toetsen √ en ∧ aan de zijkant van het display zal de timer op nul worden gezet.

De timer begint gelijk met aftellen. Het einde van de geprogrammeerde kooktijd wordt aangegeven door een geluidssignaal (van 1 minuut) waarna het kookgedeelte uitgaat.

Herhaal de hierboven beschreven procedure voor iedere kookplaat die u wilt programmeren.

! Het is mogelijk het geluidssignaal te onderbreken door op een willekeurige toets van de kookplaat te drukken.

Turbo

Hiermee verkort u de tijd waarop u de ingestelde stroomsterkte bereikt.

! Het kookgedeelte moet aan zijn.

1. Druk op een van de toetsen 🐎¶¶, aan de zijkant van het display, die overeenkomen met de kookplaat die u wilt programmeren.
2. Druk op de toetsen √ en ∧ aan de zijkant van het display en selecteer de optie "TURBO"; druk op "OK" om te bevestigen.
3. Kies ON door te drukken op de toetsen ∨ en ∧ en druk op "OK" om de turbo te activeren.
4. Kies OFF door te drukken op de toetsen √ en ∧ en druk op "OK" om de turbo functie te onderbreken.
5. Selecteer de optie "EXIT" en druk op "OK" om te bevestigen. De instelling wordt bewaard.

Niveau stroomsterkte

! Het kookgedeelte moet uit zijn.

Hiermee selecteert u een vooringestelde stroomsterkte bij het inschakelen van een kookgedeelte:

1. Druk op een van de toetsen ○○○ ○, aan de zijkant van het display, die overeenkomen met de kookplaat die u wilt programmeren.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.
3. Druk op de toetsen ∨ en ∧; selecteer de optie "STROOMSTERKTE" en druk op "OK" om te bevestigen.

4. Het display toont de volgende opties: DEFAULT: fabriekswaarden HOOG: inschakelen op maximaal niveau MIDDEN: inschakelen op 50% LAAG: inschakelen op minimaal niveau.

5. Druk op de toetsen √ en ∧ selecteer de gewenste optie en druk op "OK" om te bevestigen. De instelling wordt opgeslagen.

6. Selecteer de optie "EXIT" en druk op "OK" om te bevestigen.

B.v.: als u de optie MIDDEN heeft geselecteerd, met behulp van de toetsen √ of ∧ naast de aanwijzer stroomsterkte, zal de kookplaat op half vermogen aangaan.

NL

Opslaan

! Het kookgedeelte moet uit zijn.
! Het is mogelijk een enkele sequentie op te slaan en op te roepen voor alle kookgedeeltes tegelijk.
! De maximale duur is 3 en een half uur.
! Het is niet mogelijk tegelijkertijd meerdere memo functies in te schakelen.

Hiermee slaat u een gehele kookcyclus op: d.w.z. de opeenvolging van de stroomsterktes en de duur ervan.

1. Druk op een van de toetsen ○○○○, aan de zijkant van het display, die overeenkomen met de kookplaat die u wilt programmeren.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.
3. Druk op de toetsen √ en ∧ selecteer de optie "OPSLAAN " en druk op "OK" om te bevestigen.
4. Het display toont de volgende opties: OPSLAAN: hiermee begint het opslaan.

WISSEN: hiermee verlaat u de functie opslaan.

1. Druk op de toetsen √ en ∧ en selecteer de optie "OPSLAAN"; druk op "OK" om te bevestigen. Het display toont "OPSLAAN REC". Het opslaan gaat van start.
2. Kies de gewenste stroomsterkte. De functie zal de volgende wijzigingen opslaan.
3. Druk op de toets "OK" om het opslaan van de gegevens te bevestigen.
4. Het display toont de volgende opties:

SAVE: hiermee slaat u de zojuist beëindigde sequentie op.

WISSEN: hiermee verlaat u de functie opslaan zonder de zojuist beëindigde sequentie op te slaan.

1. Druk op de toetsen √ en ∧ selecteer de gewenste optie en druk op "OK" om te bevestigen. Als u de optie SAVE kiest zal de opgeslagen sequentie automatisch worden opgeslagen onder de naam "MEMO".
2. Selecteer de optie "EXIT" en druk op "OK" om te bevestigen.

! Tijdens het opslaan is het mogelijk de werking van de andere kookgedeeltes te activeren, maar is het niet mogelijk deze andere gedeeltes te programmeren.

Het is alleen mogelijk een opgeslagen programma op te roepen als het kookgedeelte uit is.

1. Druk op een van de toetsen 🐘○○○, aan de zijkant van het display, die overeenkomen met het kookgedeelte waarop een sequentie is opgeslagen.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.

3. Druk op de toetsen √ en ∧ selecteer de optie "MEMO" en druk op "OK" om te bevestigen.

4. Druk op de toetsen ∨ en ∧ selecteer de optie "STARTEN " en druk op "OK" om te bevestigen.

5. Het kookgedeelte gaat aan en herhaalt de voorheen opgeslagen sequentie totdat het kookgedeelte weer uitgaat. Elke verandering in de stroomsterkte zal worden aangegeven door een geluidssignaal.

Het is alleen mogelijk een opgeslagen programma te wissen als het kookgedeelte uit is.

1. Druk op een van de toetsen 🐎 🐎 🐎, aan de zijkant van het display, die overeenkomen met het kookgedeelte waarop een sequentie is opgeslagen.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.
3. Druk op de toetsen √ en ∧ selecteer de optie "MEMO" en druk op "OK" om te bevestigen.
4. Druk op de toetsen √ en ∧ selecteer de optie "WISSEN " en druk op "OK" om te bevestigen.
5. De zojuist opgeslagen sequentie wordt gewist. Het is ook mogelijk een sequentie te wissen door een nieuwe ervoor in de plaats op te slaan.

! Deze functie kan maximaal 10 stroomsterktewijzigingen opslaan. Het bijwerken gebeurt om de 10 seconden.

Blokkering van het bedieningspaneel

U kunt het bedieningspaneel blokkeren om een ongewenste regeling te vermijden (kinderen, schoonmaakhandelingen, enz.). Druk 3 seconden op de toets 🔒; de bediening is geblokkeerd en het display toont "TOETSENBORD GEBLOKK.". Het controlelampje BEDIENINGSPANEEL GEBLOKKEERD gaat aan. Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering uitschakelen: Druk 3 seconden op de toets 🔒 en het bedieningspaneel wordt weer geactiveerd.

Als de blokkering actief is kunt het kookvlak toch uitschakelen. Om hem uit te schakelen moet u de kookplaat aanzetten en de verlichte toets 3 seconden lang indrukken.

Demomodus

De kookplaat kan in Demomodus werken: alle verwarmingselementen worden uitgeschakeld, maar de bediening blijft actief.

Voor het inschakelen van de Demomodus:

1. Schakel de kookplaat in Ⓞ;

2. Druk tegelijkertijd op de toetsen 📄 🐎 en vervolgens 6 seconden lang op de toets ⏻. U hoort een geluidssignaal en op het display verschijnt de tekst DEMO ON;

3. de kookplaat bevindt zich in de Demomodus

Voor het uitschakelen van de Demomodus:

1. Schakel de kookplaat in Ⓞ;
2. Druk de een na de ander op de toetsen ○ en vervolgens 2 seconden lang op de toets ⚙. U hoort een geluidssignaal en op het display verschijnt de tekst DEMO OFF;
3. daarna zal het kookvlak gewoon functioneren.

Uitschakelen kookplaat

Druk op de toets (¹); het apparaat gaat uit.

Als het bedieningspaneel is geblokkeerd, blijft dit ook geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen moet u eerst het bedieningspaneel deblokkeren.

Praktische tips voor het gebruik van het apparaat

Teneinde optimale resultaten te bereiken van het kookvlak:

- Gebruik alleen pannen met een dikke, platte bodem zodat ze perfect aansluiten op het verwarmingsvlak.

- Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken zodat alle beschikbare hitte wordt benut.

- Houd de bodem van de pannen altijd goed schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak zelf.

- Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Veiligheidssystemen

Aanwijzers van de resterende warmte

Nadat de pan van het kookgedeelte is verwijderd, en zolang de temperatuur van dit gedeelte boven de 60°C blijft, zal een aanwijzer stroomsterkte knipperen, teneinde het verbrandingsrisico te voorkomen.

Oververhitting

Bij oververhitting van de elektronische elementen zal het kookgedeelte automatisch uitgaan. De aanwijzer van de stroomsterkte zal de twee buitenste gedeeltes tonen of de twee binnenste en de twee buitenste ingeschakeld. Deze aanwijzing verdwijnt en u kunt de kookplaat weer gebruiken zodra de temperatuur voldoende is gezakt.

Veiligheidsschakelaar

Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veiligheidsonderbreking vertoont de display het cijfer "0".

B.v.: de kookplaat rechtsachter staat op 5, terwijl de plaat linksvoor op 2 staat. De plaat rechtsachter zal automatisch na 3 uur uitgaan, de plaat linksvoor na 10 uur.

Geluidssignaal

Enkele storingen, zoals:

• een voorwerp (pan, bestek, enz.) dat meer dan 10 seconden op het bedieningspaneel ligt,
  • gemors op het bedieningspaneel,
• een lange druk op een toets, kunnen een geluidssignaal veroorzaken. Verwijder de oorzaak van de storing en het geluidssignaal houdt op. In deze gevallen zal het bedieningspaneel automatisch worden geblokkeerd: om het weer in te schakelen moet u op de toets [sleutel icoon] drukken. De instellingen worden behouden. Als de oorzaak van de storing niet wordt verwijderd blijft het geluidssignaal gaan en gaat het kookvlak uit.

De kookplaat bezit drie functies voor het automatisch koken. In het kookgedeelte linksachter is het mogelijk de functies OLIE en BETER te activeren. In het kookgedeelte linksvoor is het mogelijk de functie SAUS te activeren.

SAUS

Deze functie is geschikt voor het koken van sauzen op laag vuur.

OLIE

Voordat u iets gaat bakken wordt de olie verwarmd zonder dat zijn eigenschappen verloren gaan.

BOTER

Voordat u iets gaat bakken wordt de boter gesmolten zonder dat zijn eigenschappen verloren gaan.

De automatische functies activeren

! Het kookgedeelte moet uit zijn.

1. Druk op de toets ○○○ ○ aan de zijkant van het display die overeenkomt met het kookgedeelte linksachter om de functies OLIE en BOTER te activeren, en linksvoor voor de functie SAUS.
2. Het display toont het menu wat betrekking heeft op dat kookgedeelte.
3. Regel de kookfunctie door te drukken op de toetsen √ en ∧ aan de zijkant van het display en druk op "OK" om het koken te starten.

De aanwijzer stroomsterkte van de geselecteerde plaat toont de verschillende sterktes tijdens de automatische kookfuncties.

Koken met de automatische functies

Voor het koken van OLIE en BOTER is het niet mogelijk de kooktijd te programmeren. Wanneer de inhoud van de pan de optimale temperatuur heeft bereikt zal het kookvlak een geluidssignaal weergeven: twee korte piepsignalen elke 15 seconden en het display toont de tekst AUTO OK. Bij het koken van OLIE en BOTER is het mogelijk voedsel in de pan doen. In dit geval zal het geluidssignaal worden onderbroken en zal de kookplaat verder gaan met zijn automatische regeling. Bij het starten van het koken van SAUS vraagt het display de tijdsduur in te voeren. Regel de minuten door te drukken op de toetsen √ en ∧ aan de zijkant van het display en druk op “OK” om te bevestigen. Bij het koken van de SAUS begint het terugstellen

van de timer zodra de optimale reductietemperatuur is bereikt.

Als de ingestelde tijd verstreken is gaat het kookgedeelte uit.

Om de voorheen ingestelde duur te wijzigen drukt u op de toets ○○○○ aan de zijkant van het display, naast het betreffende kookgedeelte dat in gebruik is.

Druk op de toetsen ∨ en ∧, selecteer de functie "DUUR" en druk op "OK" om te bevestigen.

Regel de minuten door te drukken op de toetsen √ en ∧ aan de zijkant van het display en druk op "OK" om de tijd te wijzigen.

!Als u tijdens het instellen tegelijkertijd drukt op de toetsen ∨ en ∧ aan de zijkant van het display zal de timer op nul worden gezet.

! Als u de duur 0:00 instelt, zal het kookgedeelte uitgaan zodra de optimale temperatuur is bereikt.

Om tijdens het koken de ingestelde functie te zien drukt u op de toets ○○○○ aan de zijkant van het display, naast het betreffende kookgedeelte dat in gebruik is. Het display toont de naam van de actieve functie en de overgebleven tijd, indien deze is ingesteld.

! Het is niet mogelijk de stroomsterkte in het kookgedeelte te wijzigen tijdens de automatische functies.

Als u geen veranderingen aanbrengt gaat de kookplaat door met de automatische instellingen en houden de geluids- en visuele signalering aan. Als u niets doet gaat de kookplaat binnen 10 minuten uit.

! Het is mogelijk het geluidssignaal te onderbreken door op een willekeurige toets van de kookplaat te drukken.

De automatische functies uitschakelen

Druk op de toets ○○○○ aan de zijkant van het display, naast het kookgedeelte dat in gebruik is. Druk op de toetsen √ en ∧, selecteer de actieve functie en druk op "OK" om te bevestigen.

Kies OFF door te drukken op de toetsen √ en ∧ aan de zijkant van het display en druk op “OK” om de actieve functie te onderbreken.

Of druk tegelijkertijd op de knoppen √ en ∧: het kookgedeelte gaat uit.

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Deze apparatuur voldoet aan de volgende EU voorschriften:

• 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen
• 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen
• 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.
• 2002/96/CE

Algemene veiligheid

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak de machine niet aan als u blootsvoets bent of met natte of vochtige handen of voeten.
• Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank.
• Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.
• Als het oppervlak van de kookplaat gebarsten is moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.

• Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het uitschakelt. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).

• Houd voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u een zware schade aanrichten.

• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar altijd door de stekker beet te pakken.
• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.

Afvalverwijdering

• Het wegdoen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.
• De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (RAEE), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is. Om meer informatie betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers.

NL

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• Als de plaat erg vuil is moet hij worden schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen.
• Voor het verwijderen van hardnekkig vuil gebruikt u het bijgeleverde schrapertje. Doe dit zo snel mogelijk voordat het apparaat afkoelt zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt.

! Het bijgeleverde schrapertje is erg scherp: wees voorzichtig in het gebruik.

• Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.
• Als de plaat is schoongemaakt kan hij worden behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.
• Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Roestvrijstalen rand

(alleen in modellen met lijst)

Roestvrij staal kan vlekken gaan vertonen als gevolg van kalkhoudend water dat er lang op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten. Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.

! Enkele kookplaten hebben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die niet geschikt zijn voor aluminium.

De kookplaat verwijderen

Als u de kookplaat moet verwijderen:

1. verwijder de schroeven die de centreringsklemmen aan de zijkant vasthouden;
2. maak de schroeven van de bevestigingsshaken op de hoeken los;
3. haal de kookplaat uit het meubel.

! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren.

Als er een storing is moet u contact opnemen met de Service Dienst.

Italiano, 1

English,14

Français, 27

Nederlands, 40

Deutsch, 53

TVL 642

TVL 642 IB

Inhaltsverzeichnis

Installation, 54-56

Aufstellung

Elektroanschluss
