Producttype	Inductiekookplaat
Merk	SCHOLTES
Model	TI 7624
Aantal kookzones	4
Type kookzones	Inductie
Maximaal totaal vermogen	7200 W
Elektrische aansluiting	230-240 V enkelfasig of 400 V driefasig (afhankelijk van configuratie)
Boosterfunctie	Ja, tot 3000 W op achterste kookzones
Programmeerbare timer	Ja, van 1 tot 99 minuten
Bedieningsvergrendeling	Ja
Pannendetectie	Ja
Restwarmte-indicatie	Ja
Oververhittingsbeveiliging	Ja, automatische uitschakeling
Geluidssignaal bij storing	Ja
Afmetingen (B x D x H) - schatting	77 x 51 x 5 cm
Gewicht - schatting	10 kg
Reinigen	Keramische kookplaatreiniger, krabber, vochtige spons
Repareerbaarheid	Neem contact op met de erkende technische dienst

Veelgestelde vragen - TI 7624 SCHOLTES

Hoe zet ik de kookplaat aan?

Druk ongeveer een seconde op de AAN/UIT-toets (Ⓦ). Er klinkt een pieptoon wanneer de stroom wordt ingeschakeld.

Hoe activeer ik de booster op een kookzone?

Druk op de Booster-toets (Ⓑ) op het bedieningspaneel van de achterste kookzone. Het display toont 'P'. De booster stopt automatisch na 4 minuten.

Hoe vergrendel ik de bediening?

Druk op de vergrendelingstoets (sleutelpictogram). Het lampje erboven gaat branden. Om te ontgrendelen, druk nogmaals enkele seconden in.

Hoe zet ik een kookzone uit?

Druk op de '-' toets totdat het uitgaat, of druk tegelijkertijd op '-' en '+' om onmiddellijk uit te schakelen.

Wat betekent het knipperende lampje op een kookzone?

Het knipperende lampje geeft een pannendetectie aan: ongeschikte pan, te kleine diameter, of opgetilde pan.

Hoe reinig ik de keramische kookplaat?

Gebruik een speciaal reinigingsmiddel voor keramische kookplaten en een vochtige spons. Gebruik voor ingebrand vuil de meegeleverde krabber. Gebruik nooit stoomreinigers of schurende middelen.

Wat te doen bij oververhitting?

De kookplaat schakelt automatisch uit en toont '---'. Wacht tot de temperatuur is gedaald voordat u het apparaat opnieuw gebruikt.

Welke soorten pannen gebruiken?

Gebruik pannen van gietijzer, geëmailleerd staal of speciaal inductiervs (ferromagnetisch). Controleer met een magneet. Vermijd koper, aluminium, glas en niet-magnetisch rvs.

Hoe programmeer ik een kooktimer?

Selecteer de kookzone, stel de temperatuur in, druk op de √-toets, kies de duur (1-99 min) met +/- en bevestig met ⏻. De timer start en de kookzone schakelt aan het einde uit.

Kan ik de kookplaat boven een vaatwasser installeren?

Het wordt afgeraden. Indien noodzakelijk, voorzie een waterdichte scheiding tussen de twee apparaten. Vermijd ook installatie boven een koelkast of wasmachine.

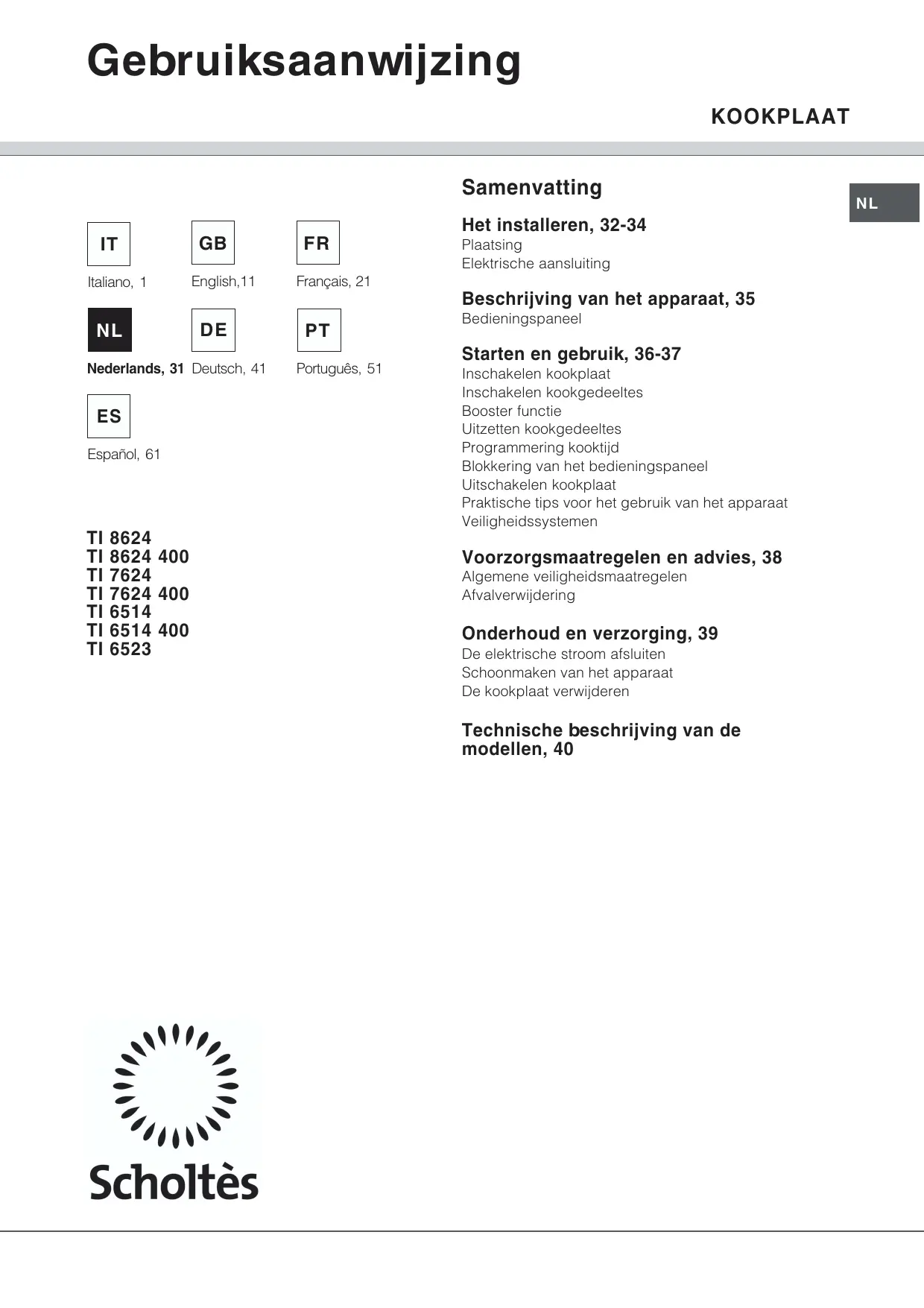

GEBRUIKSAANWIJZING TI 7624 SCHOLTES

Het installeren, 32-34

Plaatsing

Elektrische aansluiting

Beschrijving van het apparaat, 35

Bedieningspaneel

Starten en gebruik, 36-37

Inschakelen kookplaat

Inschakelen kookgedeeltes

Booster functie

Uitzetten kookgedeeltes

Programmering kooktijd

Blokkering van het bedieningspaneel

Uitschakelen kookplaat

Praktische tips voor het gebruik van het apparaat

Veiligheidssystemen

Voorzorgsmaatregelen en advies, 38

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 39

De elektrische stroom afsluiten

Schoonmaken van het apparaat

De kookplaat verwijderen

Technische beschrijving van de modellen, 40

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

Inbouw

Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• het keukenblad moet uit hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen;
• als de kookplaat boven een oven wordt geïnstalleerd moet deze zijn voorzien van een geventileerd afkoelingssysteem;
• installeer de kookplaat nooit boven een vaatwasser: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten;
• naar gelang van het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

590 48 520 560 +/- 1 490 +/- 1

574 48 504 560 +/- 1 490 +/- 1

690 48 520 560 +/- 1 490 +/- 1

785 48 510 750 +/- 1 4900 +/- 1

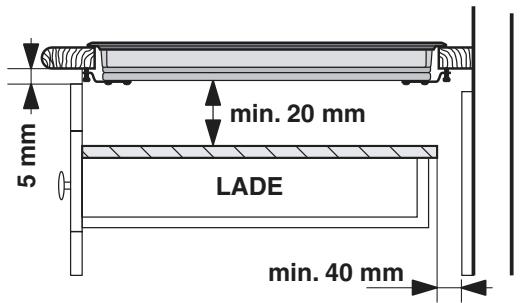

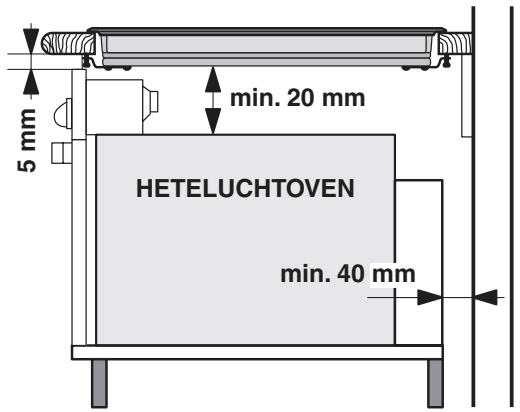

Ventilatie

Teneinde een correcte ventilatie te bereiken en een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

• op een minimum afstand van 40 mm van de achterwand of op 600 mm van elk ander verticaal oppervlak;
• zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.

5 mm min. 20 mm LADE min. 40 mm

5 mm min. 20 mm HETELUCHTOVEN min. 40 mm

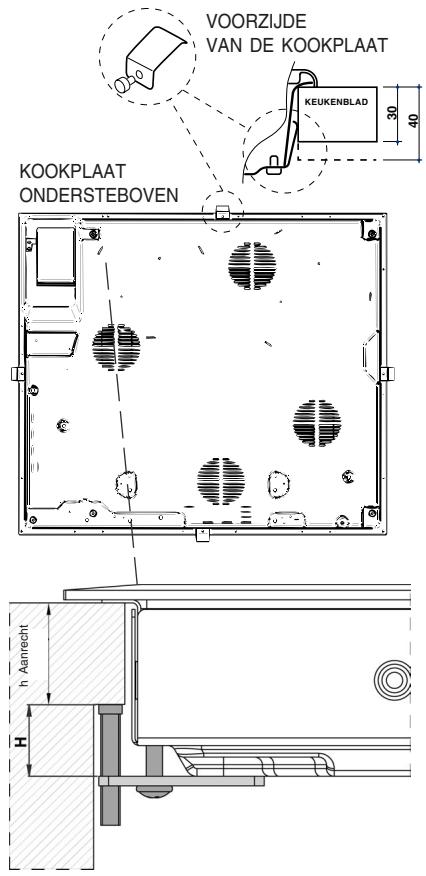

Bevestigen

Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd.

Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

VOORZIJDE VAN DE KOOKPLAAT KEUKENBLAD 30 40 KOOKPLAAT ONDERSTEBOVEN h Aanrecht H

De lengte van de regelschroef van de bevestigingsshaken moet aan de hand van de dikte van het keukenblad worden ingesteld voordat de haken worden gemonteerd:

• als de dikte 30 mm is: schroef 23 mm;
• als de dikte 40 mm is: schroef 13 mm.

Voor het bevestigen moet u als volgt te werk gaan:

1. Schroef met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast;
2. zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad.
3. voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst moet u de 4 bevestigingsshaken aan de onderste rand van de kookplaat vastschroeven met gepunte, lange schroeven, net zolang tot het glas goed aan het blad vastzit.

! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven.

! Volgens de veiligheidsnormen mag er geen contact meer mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd.
! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

Klemmenbord
KOOKPLAAT ONDERSTEBOVEN

Aan de onderkant van het apparaat bevindt zich een klemmenbord voor de verschillende types elektrische voeding (het kan zijn dat de afbeelding niet precies overeenkomt met het model dat u heeft aangeschaft).

Eenfasige aansluiting

! De eventueel bijgeleverde kabel is alleen geschikt voor dit type installatie.

Eigenschappen van het elektrische net: Spanningstype en netfrequentie

Blauw Bruin Groen/Geel

Neutral Fase L Aarde

Als de kookplaat al beschikt over een voedingskabel, moet u hem aan het elektrische net verbinden door de kabelkleuren te bevestigen volgens het schema hiernaast.

Als de kookplaat niet voorzien is van een voedingskabel, moet u op de volgende wijze te werk gaan:

1. Gebruik bijgeleverde voedingskabel (waar aanwezig) of een geschikte voedingskabel, type H05VV-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 2,5 mm).
2. Licht de lippen aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier en open het (zie afbeelding Klemmenbord).
3. Het klemmenbord is ingesteld voor een eenfasige aansluiting: verzeker u ervan dat de verbindingskabels tussen de klemmetjes 1 en 2 en die tussen de klemmetjes 4 en 5 zich in de correcte positie bevinden (zie afbeelding Eenfase).
4. Plaats de draden zoals aangegeven in de volgende afbeelding en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningstype en netfrequentie	Elektrische aansluitingen	Klemmenbord
230/240V 1+N ~ 50 Hz		Eenfase
230V 2 ~ 50 Hz

Verbindingskabel Fase Neutraal Aarde

Eenfase

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Andere soorten aansluitingen

! De eventuele bijgeleverde kabel is niet geschikt voor dit type installatie.

Als het elektrische net overeenkomt met een van de volgende eigenschappen:

Spanningstype en netfrequentie

• 400V 2 - N \~ 50/Hz
• 230V 3 \~ 50/Hz
• 230V 2 + 2 - N \~ 50/Hz

ga dan als volgt te werk:

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 1,5 mm).
2. Licht de lippen aan de zijkant van het deksel van het klemmenbord op met een schroevendraaier en open het (zie afbeelding Klemmenbord).
3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen.
4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningstype en netfrequentie	Elektrische aansluitingen	Klemmenbord
400V 2-N ~ 50 Hz		Driefasen 400 2+N
230V 3 ~ 50 Hz		Driefasen 230
230V 2+2-N ~ 50 Hz		Tweefasen

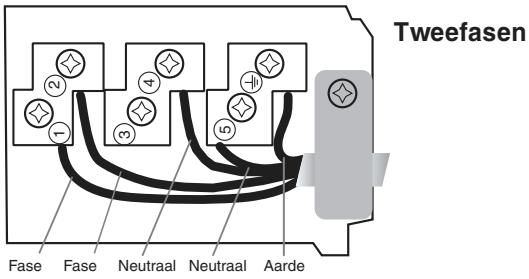

Tweefasen Fase Fase Neutraal Neutraal Aarde

1. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af.

Het aansluiten van de voedingskabel aan het elektrische net

Bij een rechtstreekse aansluiting aan het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten.

! De installateur is verantwoordelijk voor een correcte elektrische verbinding en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.
  ! Wanneer het apparaat geïnstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.
  ! De kabel mag niet worden gebogen of samengedrukt.
  ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen.
  ! De fabrikant kan niet aansprakelijk worden gesteld als deze normen niet worden nageleefd.

Fase Fase Verbindingskabel Neutraal Aarde

Driefasen 400 2+N

• Display PROGRAMMERINGSTIMER toont de keuzes betreffende de programmering (zie Starten en gebruik).
• Toetsen PROGRAMMERINGSTIMER om de programmering van elk kookgedeelte te regelen (zie Starten en gebruik).
• Controlelampjes GEPROGRAMMEERD KOOKGEDEELTE geven aan dat betreffend kookgedeelte geprogrammeerd is (zie Starten en gebruik).
• Toets ON/OFF voor het in- en uitschakelen van het apparaat.
• Toets BLOKKERING BEDIENINGSPANEEL om te voorkomen dat er ongewilde wijzigingen aan de programmering van het kookvlak worden uitgevoerd (zie Starten en gebruik).

• Controlelampje BLOKKERING BEDIENINGSPANEEL toont dat de blokkering van het bedieningspaneel is uitgevoerd (zie Starten en gebruik).

• Toets BOOSTER om het extra vermogen - 3000 W - van het kookgedeelte in te schakelen (zie Starten en gebruik).

• Controlelampje GESELECTEERD KOOKGEDEELTE geeft aan dat betreffend kookgedeelte geselecteerd is en dat u het kunt regelen.
• Toets SELECTEREN KOOKGEDEELTE om het gewenste kookgedeelte te selecteren
• Aanwijzer VERMOGEN geeft het bereikte warmteniveau aan.
• Toets MEER VERMOGEN om de kookplaat aan te zetten en het vermogen te regelen (zie Starten en gebruik).
• Toets MINDER VERMOGEN om de kookplaat uit te zetten en het vermogen te regelen (zie Starten en gebruik).

! De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zijn dat u een rubbergeur ruikt. Deze zal echter snel wegtrekken.
! Als de kookplaat elektrisch wordt aangesloten hoort u na enkele seconden een kort geluidssignaal afgaan. Alleen dan kunt u de kookplaat aanzetten.

Inschakelen kookplaat

Druk voor ongeveer 1 seconde op de knop Ⓞ voor het inschakelen van de kookplaat.

Inschakelen kookgedeeltes

ledere kookgedeelte wordt door middel van een stroomsterkteregelaar bediend. De regelaar bestaat uit de twee knoppen (- en +).

• Druk op de knop “+” om de kookplaat in te schakelen en stel vervolgens het gewenste vermogen in door op de knoppen “-” en “+” te drukken.
• Als u gelijk het maximum vermogen wilt instellen moet u even op de knop “-” drukken.

Booster functie\*

Om in het achterste kookgedeelte de verwarmingstijd te versnellen kunt u de booster functie activeren door op de knop Ⓑ te drukken. Op de display van de stroomsterkte aanwijzer verschijnt "P". Door middel van deze functie wordt het vermogen in dit kookgedeelte verhoogd tot 3000 W.

De boosterfunctie stopt automatisch na 4 minuten. Zolang de booster in het achterste kookgedeelte actief is, zal het gedeelte daarvoor slechts over een maximaal vermogen van 600 W beschikken (bv.: als in het kookgedeelte linksachter de booster is ingeschakeld, zal het vermogen in het kookgedeelte linksvoor verminderen).

! Ovale kookgedeeltes*: het extra vermogen kan alleen worden ingeschakeld als het hele ovale gedeelte actief is.
! Plaats nooit twee kleine pannen op het ovale kookgedeelte.

Uitzetten kookgedeeltes

• Druk op de knop “-”: het vermogen van het kookgedeelte wordt langzaam minder totdat het uitgaat.
• U kunt ook tegelijkertijd op de knoppen “-” en “+”drukken: het vermogen gaat onmiddellijk terug tot 0 en het kookgedeelte gaat uit.

Programmering kooktijd\*

! Alle kookgedeeltes kunnen geprogrammeerd worden voor een tijdsduur tussen de 1 en de 99 minuten.

1. Kies het kookgedeelte door middel van de speciale selectietoets;
2. Regel de temperatuur.
3. Druk op de programmeertoets √
4. Stel de gewenste kooktijd in door middel van de toetsen “-” en “+”.
5. Bevestig door op de knop ⚙ te drukken.

De timer begint gelijk met aftellen. Het einde van de geprogrammeerde kooktijd wordt aangegeven door een geluidssignaal (van 1 minuut) waarna het kookgedeelte uitgaat.Herhaal de hierboven beschreven procedure voor iedere kookplaat die u wilt programmeren.

Blokkering van het bedieningspaneel

Als de kookplaat in werking is kunt u het bedieningspaneel blokkeren om een ongewenst aanraken te vermijden (kinderen, schoonmaakhandelingen, enz.). Door op de knop te drukken zal het bedieningspaneel worden geblokkeerd. Het controlelampje boven de toets gaat aan. Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering uitschakelen: druk even op de toets. Het controlelampje gaat uit en het bedieningspaneel wordt weer geactiveerd.

Uitschakelen kookplaat

Druk op de toets Ⓓ; het apparaat gaat uit. Als het bedieningspaneel is geblokkeerd, blijft dit ook geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen moet u eerst het bedieningspaneel deblokkeren.

* Slechts op enkele modellen aanwezig.

Praktische tips voor het gebruik van het apparaat

! Gebruik pannen die gemaakt zijn van materiaal dat geschikt is voor inductie (ferromagnetisch materiaal). Wij raden het gebruik aan van pannen van: gietijzer, geëmailleerd staal of speciaal inductie roestvrij staal. U kunt zelf testen of een pan geschikt is door hem uit te proberen met een magneet.

Gietijzer Ge'mailleerd staal Speciaal roestvrij staal

ONGESCHIKTE MATERIALEN

Koper, Aluminium, Glas, Terracotta, ewerk, Niet magnetisch roestvrij staal

Om optimale resultaten te bereiken met de kookplaat:

- Gebruik alleen pannen met een dikke, platte bodem zodat ze perfect aansluiten op het verwarmingsvlak.

- Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken zodat alle beschikbare hitte wordt benut.

• Houd de bodem van de pannen altijd goed schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak zelf.
• Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Veiligheidssystemen

Pannensensor

leder kookgedeelte is voorzien van een systeem dat waarneemt of er een pan op staat. De plaat straalt alleen warmte uit als er een pan van de juiste afmetingen op staat. Het knipperende controlelampje kan betekenen:

• dat de pan niet geschikt is
• dat de pan een te kleine diameter heeft
  • dat de pan niet goed aansluit

Aanwijzers van de resterende warmte

Zolang de temperatuur van de kookgedeeltes boven de 60°C blijft, zal ook na het uitschakelen van het kookgedeelte de aanwijzer van de resterende warmte, die zich naast het kookgedeelte bevindt, aanblijven. Dit om te voorkomen dat u zich verbrandt.

Oververhitting

In het geval van een oververhitting van de elektronische onderdelen gaat de kookplaat automatisch uit en verschijnt op de display “—”. Deze boodschap verdwijnt en u kunt de kookplaat weer gebruiken zodra de temperatuur voldoende is gezakt.

Veiligheidsschakelaar

Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veiligheidsonderbreking vertoont de display het cijfer "0".

B.v.: de kookplaat rechtsachter staat op 5, terwijl de plaat linksvoor op 2 staat. De plaat rechtsachter zal automatisch na 3 uur uitgaan, de plaat linksvoor na 10 uur.

Geluidssignaal

Enkele storingen, zoals:

• een voorwerp (pan, bestek, enz.) dat meer dan 10 seconden op het bedieningspaneel ligt,
  • gemors op het bedieningspaneel,
• een te lange druk op een toets, kunnen een geluidssignaal veroorzaken. Verwijder de oorzaak van de storing en het geluidssignaal houdt op. In deze gevallen zal het bedieningspaneel automatisch worden geblokkeerd: om het weer in te schakelen moet u op de toets [sleutel icoon] drukken. De instellingen worden behouden. Als de oorzaak van de storing niet wordt verwijderd blijft het geluidssignaal gaan en gaat de kookplaat uit.

Voorzorgsmaatregelen en advies

NL

! Het apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsnormen. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

CE Dit apparaat voldoet aan de volgende EU Richtlijnen:

• 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen
• 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen
• 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.
• 2002/96/EC

Algemene veiligheidsmaatregelen

! Controleer dat de luchttoevoeropening van het rooster van de ventilator niet verstopt is. De inbouwkookplaat moet voorzien zijn van een goede ventilatie voor het afkoelen van de elektronische componenten.
! Het is niet aan te raden de inductiekookplaat boven een koelkast te plaatsen (hitte) of boven een wasautomaat (trillingen). Er zou geen voldoende ruimte zijn voor de ventilatie van de elektronische elementen.

- Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

- Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.

- Raak het apparaat niet blootsvoets aan of met natte handen of voeten.

- Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Gebruik de kookplaat niet om voorwerpen op te plaatsen en ook niet als snijplank.

- De glaskeramische kookplaat is bestand tegen mechanische stoten. Hij kan echter worden beschadigd (of barsten) als hij wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst.

- Als het oppervlak van de kookplaat gebarsten is moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt.

- Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.

- Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het uitschakelt. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik).

- Houdt voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog

warme of lauwe kookvlak neerlegt, kunt u een zware schade aanrichten.

• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegen stoot.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.
• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de kookplaat aangezien zij heet kunnen worden.

- Mededeling voor dragers van een pacemaker of een ander actief ingeplant medisch apparaat:

De kookplaat voldoet aan alle geldende normen betreffende elektromagnetische storing.

Dit product is aldus in volkomen overeenstemming met de voorschriften van de wet (richtlijn 89/336/EEG). Het ontwerp is zodanig gepland dat het geen storingen veroorzaakt bij andere elektrische apparaten die worden gebruikt, mits ook dezen voldoen aan bovengenoemde normen.

De inductieplaat creëert elektromagnetische velden op korte afstand.

Teneinde ieder risico van storing tussen de kookplaat en de pacemaker te vermijden moet deze laatste ook voldoen aan de geldende normen.

Wat dat betreft kunnen wij slechts de conformiteit van ons eigen product garanderen. Voor informatie omtrent conformiteit of eventuele problemen verzoeken wij u zich tot uw behandelende arts te wenden of tot de fabrikant van de pacemaker.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud reinigt u het met een vochtige spons en droogt u het af met keukenpapier.
• Als de plaat erg vuil is moet hij worden schoongemaakt met een speciaal middel voor keramiekplaten, daarna afspoelen en afdrogen.
• Voor het verwijderen van hardnekkig vuil gebruikt u het bijgeleverde schrapertje. Doe dit zo snel mogelijk voordat het apparaat afkoelt zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt.

! Het bijgeleverde schrapertje is erg scherp: wees voorzichtig in het gebruik.

• Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.
• Als de plaat is schoongemaakt kan hij worden behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.
• Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken.

Raamwerk van roestvrij staal (slechts bij modellen met lijst)

Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten. Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af.

De kookplaat verwijderen

Als u de kookplaat moet verwijderen:

1. verwijder de schroeven die de centreringsklemmen aan de zijkant vasthouden;
2. maak de schroeven van de bevestigingsshaken op de hoeken los;
3. haal de kookplaat uit het meubel.

! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren.

Als er een storing is moet u contact opnemen met de Service Dienst.

Technische beschrijving van het kookgedeelte

NL

Het inductiesysteem is het snelste kooksysteem dat er bestaat. In tegenstelling tot conventionele kookplaten wordt niet het kookgedeelte verwarmd: de warmte wordt rechtstreeks binnenin de pan gecreëerd, die daarom een bodem van ferromagnetisch materiaal moet bezitten.

KOOKPLATEN	TI 8624TI 8624 400	TI 7624TI 7624 400
Kookgedeeltes	Vermogen	Vermogen
Rechtsachter	IO 1200/2400 W – B 3000 W	ID 2400 W – B 3000 W
Rechtsvoor	I 1200 W – 600 W se*	I 1200 W – 600 W se*
Linksvoor	ID 2400 W – B 3000 W	IO 1200/2400 W – B 3000 W
Linksachter	I 1200 W – 600 W se*	I 1200 W – 600 W se *
Max. totaal vermogen	7200	7200

KOOKPLATEN	TI 6523	TI 6514TI 6514 400
Kookgedeeltes	Vermogen	Vermogen
Rechtsachter	I 1200 W – 600 W se*	ID 1800 W – B 3000 W
Rechtsvoor	IO 1200/2400 W – B 3000 W	I 1200 W – 600 W se*
Linksvoor		I 1800 W
Linksachter	ID 1800 W – B 3000 W	I 1200 W
Max. totaal vermogen	6600 W	6600 W

Legenda:

I = kookgedeelte met eenvoudige inductie

IO = ovaal kookgedeelte met inductie

ID = kookgedeelte met dubbele inductie

B = booster: inschakelen van het extra vermogen tot 3000 W in het kookgedeelte

* = het maximale vermogen wordt beperkt tot 600 W terwijl de booster in het kookgedeelte erachter actief is (zie Starten en gebruik).

Italiano, 1

English, 11

Français, 21

Nederlands, 31

Deutsch, 41

Português, 51

Español, 61

TI 8624

TI 8624 400

TI 7624

TI 7624 400

TI 6514

TI 6514 400

TI 6523

Inhaltsverzeichnis

Installation, 42-44

Aufstellung

Elektroanschluss
