MODE D'EMPLOI TI 7624 SCHOLTES

TABLE DE CUISSON

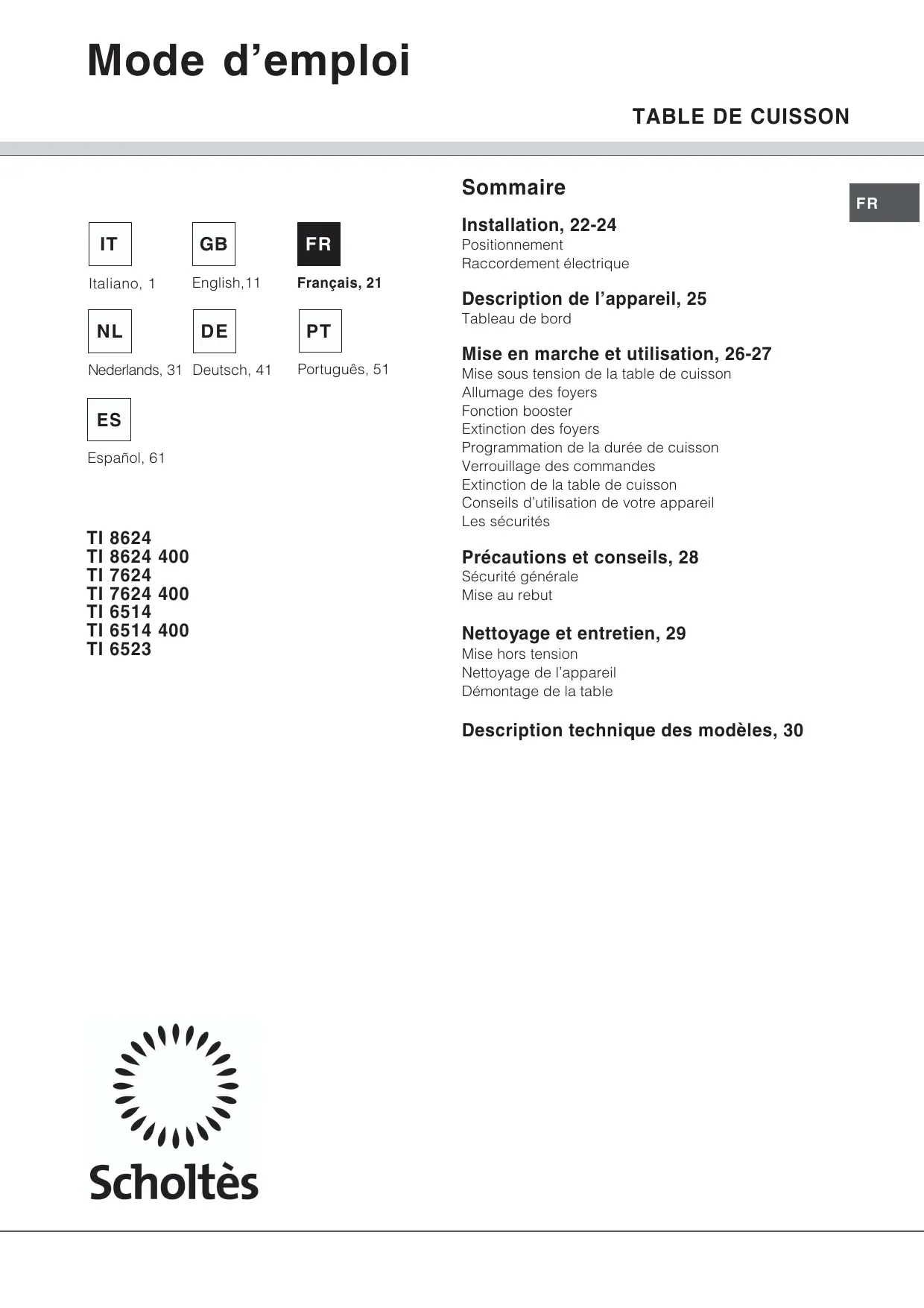

Sommaire Italiano, 1

Nederlands, 31 Deutsch, 41

Español, 61 Positionnement Raccordement électrique Description de l’appareil, 25 Tableau de bord Mise en marche et utilisation, 26-27 Mise sous tension de la table de cuisson Allumage des foyers Fonction booster Extinction des foyers Programmation de la durée de cuisson Verrouillage des commandes Extinction de la table de cuisson Conseils d’utilisation de votre appareil Les sécurités Précautions et conseils, 28 Sécurité générale Mise au rebut Nettoyage et entretien, 29 Mise hors tension Nettoyage de l’appareil Démontage de la table Description technique des modèles, 30

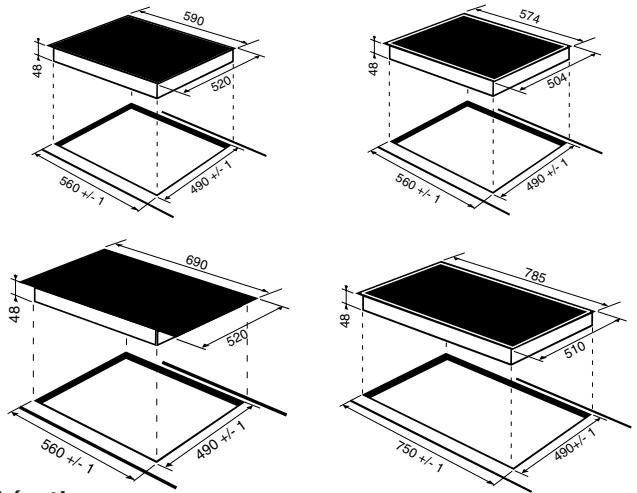

Installation min. 20 mm 5 mm Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil. TIROIR min. 40 mm Positionnement min. 20 mm 5 mm Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises : • le matériau du plan d’appui doit pouvoir résister à une température d’environ 100°C; • si vous souhaitez installer votre table de cuisson audessus d’un four, il faudra que ce dernier soit équipé d’un dispositif de refroidissement par ventilation forcée ; • évitez d’installer votre table de cuisson au-dessus d’un lave-vaisselle : si c’est le cas, prévoyez une séparation étanche entre les deux appareils ; • selon la table de cuisson que vous souhaitez installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes : Fixation Il est impératif d’assurer l’encastrement de l’appareil sur un plan d’appui parfaitement plat. Les déformations provoquées par une mauvaise fixation risquent d’altérer les caractéristiques de la table de cuisson ainsi que ses performances. COTE AVANT

DE LA TABLE DE CUISSON

Pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l’appareil, la table de cuisson doit être positionnée : • à au moins 40 mm de distance du mur arrière et à au moins 600 mm de distance de toute autre surface verticale; • de manière à ce qu’il reste au moins 20 mm de distance entre la découpe d’encastrement et le meuble en dessous.

Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil. Raccordement électrique Terre Si la table n’est pas équipée d’un câble d’alimentation raccordé, procédez comme suit :

1. Utilisez le câble d’alimentation fourni (si prévu) ou un

câble d’alimentation approprié, type H05VV-F ou supérieur, aux dimensions adéquates (section câble : 2,5 mm).

2. Faites levier à l’aide d’un tournevis sur les languettes

du couvercle du bornier et ouvrez-le (voir figure Bornier).

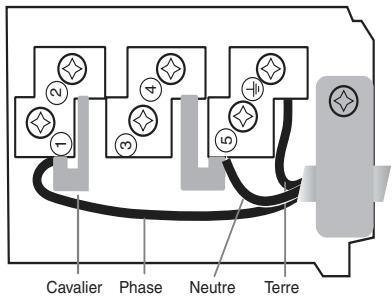

3. Le bornier est déjà prévu pour raccordement

monophasé : assurez-vous que les cavaliers de raccordement entre les bornes 1 et 2 et ceux entre les bornes 4 et 5 sont bien positionnés (voir figure Monophasé).

4. Positionnez les fils conformément aux indications de la

figure et du tableau ci-dessous et procédez au raccordement en serrant à fond toutes les vis des bornes. Tension type et fréquence réseau 230/240V 1+N ~ 50 Hz L’appareil est équipé, sur le dessous, d’un boîtier de raccordement à plusieurs types d’alimentation électrique (la figure n’est qu’indicative, elle peut ne pas correspondre au modèle acheté).

230V 2 ~ 50 Hz Monophasé Cavalier

Bornier Raccordements électriques

Le branchement électrique de la table de cuisson et celui d’un éventuel four à encastrer doivent être effectués séparément, pour des raisons de sécurité électrique et pour pouvoir démonter plus facilement le four en cas de besoin.

Conformément aux normes de sécurité, après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées.

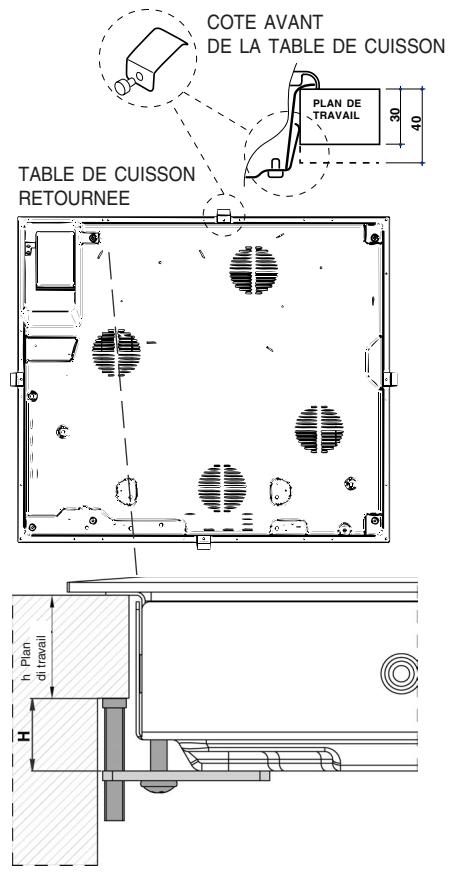

Il faut absolument que les vis des ressorts de centrage soient accessibles. Phase Pour sa fixation, procédez comme suit :

1. Servez-vous des 4 vis courtes sans pointe pour visser

les 4 ressorts de centrage dans les trous prévus sur chaque côté de la table, en leur milieu;

2. insérez la table de cuisson dans la découpe prévue,

bien au centre et appuyez bien tout autour du cadre pour que la table adhère parfaitement au plan d’appui.

3. pour les tables avec profils latéraux : après avoir

encastré la table de cuisson dans la découpe, insérez les 4 crochets de fixation (chacun avec son goujon) sur le périmètre inférieur de la table de cuisson et vissez-les avec les vis longues à pointe jusqu’à ce que le verre adhère bien au plan d’appui. Si la table est équipée d’un câble d’alimentation déjà raccordé, branchez-le au réseau en respectant la couleur des fils comme illustré dans le schéma cicontre. La longueur de la vis de réglage des crochets de fixation doit être réglée avant leur montage selon l’épaisseur du plan d’appui : • épaisseur 30 mm : vis 23 mm; • épaisseur 40 mm : vis 13 mm. Neutre Terre

5. Fixez le câble d’alimentation dans le serre-câble

correspondant et fermez le couvercle. Raccordement monophasé Le câble éventuellement fourni n’est prévu que pour ce type d’installations. Caractéristiques de l’installation électrique : Tension type et fréquence réseau • 230/240V 1+N ~ 50 Hz • 230V 2 ~ 50 Hz

Autres types de branchement Le câble éventuellement fourni n’est pas prévu pour ces types d’installation. Si l’installation électrique correspond à une des caractéristiques suivantes : Tension type et fréquence réseau • 400V 2 - N ~ 50 Hz • 230V 3 ~ 50 Hz • 230V 2 + 2 - N ~ 50 Hz procédez comme suit :

1. Utilisez un câble d’alimentation approprié, type

H05VV-F ou supérieur, aux dimensions adéquates (section câble : 1,5 mm).

2. Faites levier à l’aide d’un tournevis sur les languettes

du couvercle du bornier et ouvrez-le (voir figure Bornier).

3. Dévissez la vis du serre-câble et les vis des bornes

correspondant au type de raccordement nécessaire et positionnez les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.

4. Positionnez les fils conformément aux indications du

tableau et des figures ci-dessous et procédez au raccordement en serrant à fond toutes les vis des bornes. Tension type et fréquence réseau 400V 2-N ~ 50 Hz 230V 3 ~ 50 Hz 230V 2+2-N ~ 50 Hz Raccordements électriques

Branchement du câble d’alimentation au réseau électrique En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts. L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique de l’appareil ; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles Bornier Le câble ne doit être ni plié ni excessivement écrasé. Triphasé 400 2+N Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé. Triphasé 230 Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

5. Fixez le câble d’alimentation dans le serre-câble

correspondant et fermez le couvercle.

Biphasé Triphasé 400 2+N Phase Phase Neutre

Terre Phase Phase Cavalier Neutre Terre Phase

Phase Cavalier Phase Terre Description de l’appareil Tableau de bord

Voyants FOYER PROGRAMME* Afficheur MINUTEUR*

Indicateur de PUISSANCE Touche BOOSTER* • Afficheur MINUTEUR pour afficher les choix correspondant à la programmation (voir Mise en marche et Utilisation). • Touches MINUTEURS INDEPENDANTS pour programmer chaque foyer (voir Mise en marche et Utilisation). • Voyants FOYER PROGRAMME pour indiquer que le foyer correspondant a été programmé (voir Mise en marche et Utilisation). • Touche ON/OFF pour allumer ou éteindre l’appareil. • Touche VERROUILLAGE DES COMMANDES pour empêcher toute intervention extérieure sur les réglages de la table de cuisson (voir Mise en marche et Utilisation). • Voyant COMMANDES VERROUILLEES pour signaler le verrouillage des commandes (voir Mise en marche et Utilisation). • Touche BOOSTER pour brancher la

suralimentation - 3000 W – du foyer (voir Mise en marche et utilisation). Voyant FOYER SELECTIONNE pour signaler que le foyer correspondant a été sélectionné et que les régulations sont donc possibles. Touche SELECTION FOYER pour sélectionner le foyer souhaité Indicateur de PUISSANCE une colonne lumineuse pour signaler le niveau de puissance atteint. Touche AUGMENTATION DE PUISSANCE pour allumer le foyer et régler sa puissance (voir Mise en marche et utilisation). Touche DIMINUTION DE PUISSANCE pour régler la puissance et éteindre le foyer (voir Mise en marche et utilisation).

• N’existe que sur certains modèles

Mise en marche et utilisation

La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous vous conseillons de les éliminer avant d’utiliser l’appareil, à l’aide d’un produit d’entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d’utilisation, elle disparaîtra très vite. Lors du branchement de la table, un bip sonore retentit au bout de quelques secondes. A partir de ce moment-là vous pouvez allumer votre table de cuisson. Mise sous tension de la table de cuisson Pour mettre la table de cuisson sous tension, appuyez sur la touche pendant une seconde environ. Allumage des foyers Extinction des foyers • Appuyez sur la touche “-” : la puissance du foyer descend progressivement jusqu’à extinction. • Ou bien appuyez en même temps sur les touches “-” et “+”: la puissance du foyer revient aussitôt à 0 et le foyer s’éteint. Programmation de la durée de cuisson* Il est possible de programmer tous les foyers pour une durée comprise entre 1 et 99 minutes.

1. Sélectionnez les foyer à l’aide de la touche de

sélection correspondante.

2. Réglez sa température.

3. Appuyez sur la touche de programmation

3. Sélectionnez la durée de cuisson désirée à l’aide

des touches “-” et “+”.

4. Appuyez sur la touche

pour confirmer. Chaque foyer est actionné par un dispositif de réglage de puissance en deux parties (+,-). • Appuyez sur la touche “+” pour activer le foyer, puis sélectionnez la puissance souhaitée à l’aide des touches “-” et “+”. • Pour sélectionner directement la puissance maximale, appuyez brièvement sur la touche “-”. Le compte à rebours du minuteur démarre aussitôt. La fin de la cuisson programmée est indiquée par un signal acoustique (pendant 1 minute) et le foyer s’éteint. Procéder de même pour tous les foyers que vous souhaitez programmer. Fonction booster* Verrouillage des commandes Pour accélérer la montée en température, une fonction booster est disponible sur les foyers arrière, . L’afficheur de pour l’activer appuyez sur la touche puissance indique “P”. Cette fonction suralimente à 3000 W la zone de cuisson concernée. Le booster s’arrête automatiquement après 4 minutes. Tant que le booster d’un des foyers arrière est activé, le foyer avant correspondant a une puissance maximale limitée à 600 W (ex : si le booster est activé sur le foyer arrière gauche, la puissance du foyer avant gauche s’abaisse). Pendant le fonctionnement de la table, il est possible de verrouiller les commandes pour empêcher toute intervention extérieure sur le réglage (enfants, Foyers extensibles ovales* : ils ne peuvent être suralimentés que si l’ovale tout entier a été activé. Extinction de la table de cuisson Ne placez pas deux petites casseroles sur les foyers ovales. Appuyez sur la touche pour éteindre l’appareil. Si les commandes de l’appareil ont été verrouillées, elles resteront verrouillées au rallumage de la table. Pour pouvoir rallumer la table de cuisson, il faut d’abord déverrouiller les commandes. pour nettoyage...). Appuyez sur la touche verrouiller les commandes, le voyant situé au-dessus de la touche s’allume. Pour pouvoir modifier les réglages (interrompre la cuisson par ex.) il faut déverrouiller les commandes : appuyez sur la touche pendant quelques instants, le voyant s’éteint et les commandes sont déverrouillées.

• N’existe que sur certains modèles

Conseils d’utilisation de votre appareil Les sécurités Utilisez des récipients dont le matériau est compatible avec l’induction (matériau ferromagnétique). Nous recommandons l’utilisation de casseroles en : fonte, acier émaillé ou inox spécial induction. Pour vous assurer de la compatibilité d’un récipient, vous pouvez faire un test avec un aimant. Détection de récipient A UTILISER Chaque foyer est équipé d’une détection de casserole. Le foyer ne délivre de puissance qu’en présence d’une casserole adaptée au foyer. Le voyant clignotant peut signaler : • une casserole incompatible • une casserole de trop petit diamètre • que la casserole a été soulevée Indicateurs de chaleur résiduelle

Fonte Acier émaillé Inox spécial Cuivre Aluminium, Verre, Terre, Céramique, Inox non magnétique Pour obtenir de meilleures performances de votre table de cuisson : • Utilisez des casseroles à fond plat et de forte épaisseur pour qu’elles adhèrent parfaitement à la zone de chauffe • Utilisez des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée. • Veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles. • Evitez d’utiliser les casseroles que vous utilisez sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd de son adhérence. Tant que la température des foyers demeure supérieure à 60°C, même après leur extinction, les indicateurs de chaleur résiduelle, situés en bordure du foyer correspondant, restent allumés pour éviter tout risque de brûlure. Surchauffe En cas de surchauffe de ses composants électroniques, la table s’éteint automatiquement et l’afficheur de puissance indique “—”. Cet affichage disparaît et la table est à nouveau utilisable dès que la température est redescendue à un niveau acceptable. Interrupteur sécurité L’appareil est équipé d’un interrupteur de sécurité qui interrompt instantanément le fonctionnement des foyers dès qu’un temps limite de fonctionnement à un niveau de puissance donné est atteint. Pendant l’interruption de sécurité, l’afficheur indique “0”. Exemple : le foyer arrière droit est réglé sur 5, tandis que le foyer avant gauche est réglé sur 2. Le foyer arrière droit s’éteindra au bout de 3 heures de fonctionnement tandis que le foyer avant gauche s’éteindra au bout de 10 heures. Signal sonore Des anomalies, comme par exemple : • un objet (casserole, couvert, ...) placé plus de 10 secondes sur la zone de commande, • un débordement sur la zone de commande, • une pression prolongée sur une touche, peuvent déclencher un signal acoustique. Eliminez la cause de dysfonctionnement pour interrompre le signal acoustique. Dans ces conditions, les commandes se verrouillent automatiquement : pour les déverrouiller, appuyez sur la touche [icône clé], les sélections seront maintenues. Si la cause de l’anomalie n’est pas éliminée, le signal sonore continue à retentir et la table s’éteint.

Précautions et conseils

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Cet appareil est conforme aux Directives Communautaires suivantes : -73/23/CEE du 19/02/73 (Basse Tension) et modifications successives -89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives -93/68/CEE du 22/07/93 et modifications successives. -2002/96/EC Sécurité générale Veillez à ce que l’entrée d’air par la grille du ventilateur reste bien dégagée. La table à encastrer a en effet besoin d’une bonne ventilation pour refroidir les composants électroniques L’installation d’une table à induction au-dessus d’un réfrigérateur sous-plan (chaleur) ou d’un lave-linge (vibrations) est déconseillée. L’espace serait insuffisant pour assurer l’aération nécessaire aux éléments électroniques. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. N’utilisez pas la table comme plan de dépose ou comme planche à découper. • Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l’effet d’un choc provoqué par un objet pointu, tel qu’un ustensile par exemple. Dans ce cas, débranchez immédiatement l’appareil du réseau électrique et adressez-vous à un centre d’assistance technique. • Si la surface de la table est fêlée, éteindre l'appareil pour éviter tout risque d'électrocution. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes de la table de cuisson. • N’oubliez pas que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation). • Gardez à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faites très attention aux emballages, au film plastique et papier aluminium : au contact des surfaces

encore chaudes ou tièdes, ils risquent d’endommager gravement la table. Faites attention à ce que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout heurt accidentel. Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. Ne pas poser d'objets métalliques (couteaux, cuillères, couvercles, etc.) sur la table, ils risquent de devenir brûlants. Avis à toute personne portant un pacemaker ou autre implant médical actif : La table est conforme à toutes les réglementations en matière d'interférences électromagnétiques. Par conséquent, ce produit est parfaitement conforme à toutes les dispositions légales (directives 89/336/CEE). Il a été conçu de manière à ne pas provoquer d'interférences à d'autres appareils électriques utilisés, pourvu que ceux-ci soient également conformes aux réglementations susmentionnées. La table induction génère des champs électromagnétiques à courte portée. Afin d'éviter tout risque d'interférence entre la table de cuisson et le pacemaker, ce dernier devra être fabriqué conformément à la réglementation en vigueur. A ce propos, nous ne pouvons assurer que la conformité de notre produit. Pour tous renseignements quant à la conformité ou à des problèmes éventuels d'incompatibilité, nous vous prions de bien vouloir vous adresser à votre médecin traitant ou au fabricant du pacemaker. Mise au rebut • Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil N’utilisez jamais de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et dérouilleurs, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. • Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout. • Si la table est sale, frottez avec un produit d’entretien adapté au verre vitrocéramique, rincez et essuyez. • Pour enlever les salissures en relief, utilisez le grattoir livré avec l’appareil. Intervenez dès que possible, n’attendez pas que l’appareil ait refroidi afin d’éviter toute incrustation des salissures. L’utilisation d’une éponge en fil d’acier inoxydable, spéciale verre vitrocéramique, imprégnée d’eau savonneuse donne d’excellents résultats. Cadre en acier inox (uniquement pour les modèles avec encadrement) L’acier inox peut se tacher sous l’effet d’une eau très calcaire qui resterait pendant longtemps au contact de ce dernier ou bien sous l’effet de produits de nettoyage contenant du phosphore. Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d’éliminer rapidement tout débordement d’eau s’il y a lieu. Démontage de la table S’il vous faut démonter la table de cuisson :

1. enlevez les vis qui fixent les ressorts de centrage

2. desserrez les vis des crochets de fixation dans les

3. dégagez la table de cuisson du meuble.

Il est vivement recommandé d’éviter d’accéder aux mécanismes internes pour tenter une réparation. En cas de panne, contactez le service d’assistance technique. Le grattoir fourni est coupant : utilisez-le avec précaution. • Tout objet, plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l’aide du grattoir tant que la surface est encore chaude. • Une fois que la table est propre, vous pouvez appliquer un produit d’entretien et de protection spécial : celui-ci laisse un film invisible qui protège la surface en cas de débordement accidentel. Opérez de préférence quand l’appareil est tiède ou froid. • Prenez soin de toujours bien rincer à l’eau claire et de sécher la table : les résidus des produits peuvent s’incruster lors d’une prochaine cuisson.

L’induction est le procédé de cuisson le plus rapide. Contrairement aux plaques traditionnelles, le foyer n’émet aucune chaleur : la chaleur est produite à l’intérieur du récipient à condition que le fond de ce dernier soit en matériau ferromagnétique. Foyers Arrière Droit Avant Droit Avant gauche Arrière gauche Puissance maxi. totale Zone di cottura Arrière Droit Avant Droit Avant gauche Arrière gauche Puissance maxi. totale Légende : I = foyer à induction simple IO = foyer à induction ovale ID = foyer à induction double B = booster: le foyer peut être suralimenté à 3000 W

• = la puissance maximale est limitée à 600 W tant que le booster est activé sur le foyer arrière correspondant (voir Mise en marche et Utilisation).
