MANUALE UTENTE TI 7624 SCHOLTES

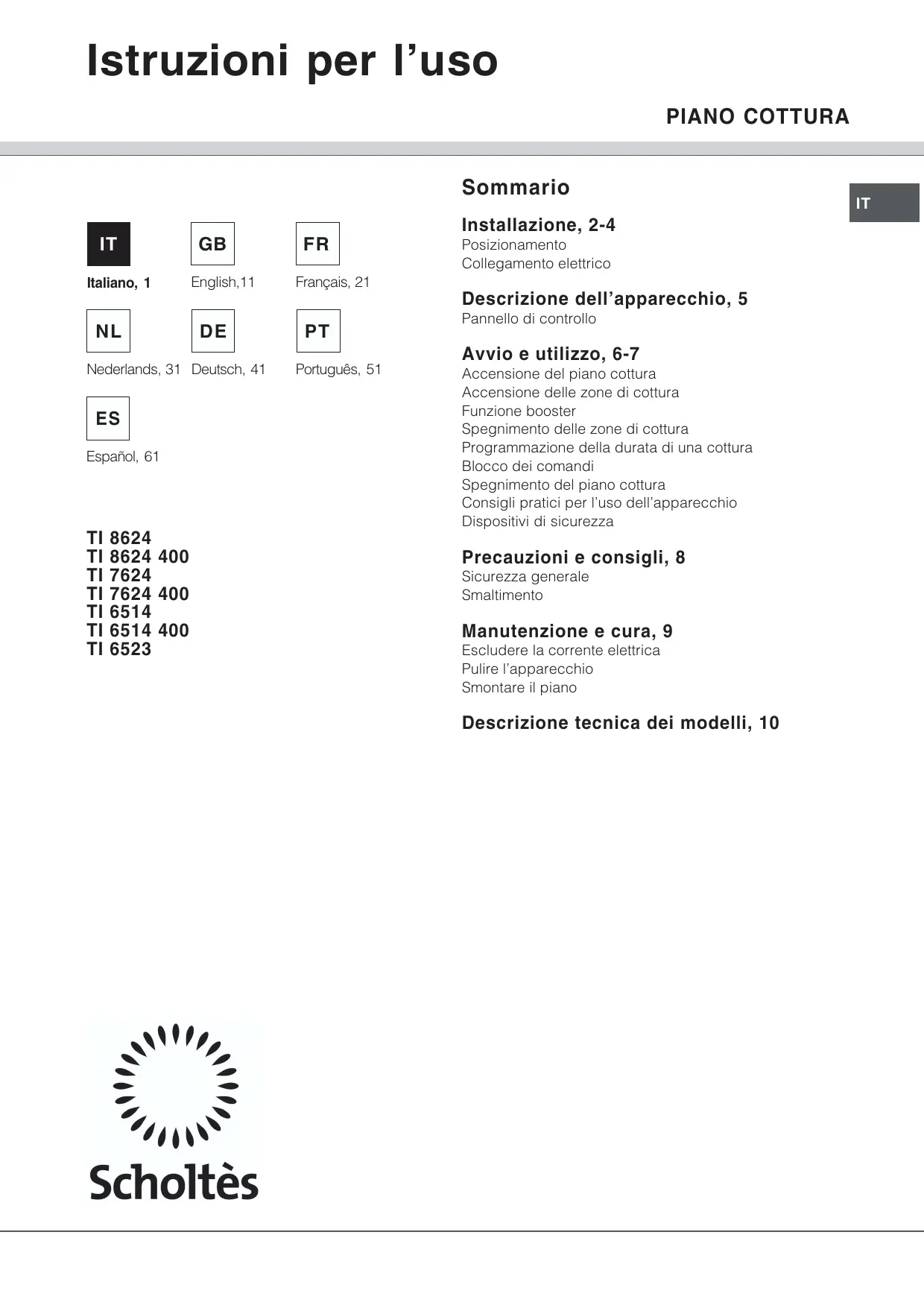

Istruzioni per l’uso PIANO COTTURA Sommario Italiano, 1

Português, 51 Installazione, 2-4 Posizionamento Collegamento elettrico Descrizione dell’apparecchio, 5 Pannello di controllo Avvio e utilizzo, 6-7 Accensione del piano cottura Accensione delle zone di cottura Funzione booster Spegnimento delle zone di cottura Programmazione della durata di una cottura Blocco dei comandi Spegnimento del piano cottura Consigli pratici per l’uso dell’apparecchio Dispositivi di sicurezza Precauzioni e consigli, 8 Sicurezza generale Smaltimento Manutenzione e cura, 9 Escludere la corrente elettrica Pulire l’apparecchio Smontare il piano Descrizione tecnica dei modelli, 10

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. min. 20 mm CASSETTO min. 40 mm Posizionamento min. 20 mm 5 mm Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. FORNO VENTILATO Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte: • il piano d’appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C; • se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata; • evitare di installare il piano cottura sopra una lavastoviglie: all’occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi; • a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni: min. 40 mm Fissaggio L’installazione dell’apparecchio deve essere effettuata su un piano d’appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura. LATO ANTERIORE

PIANO COTTURA ROVESCIATO

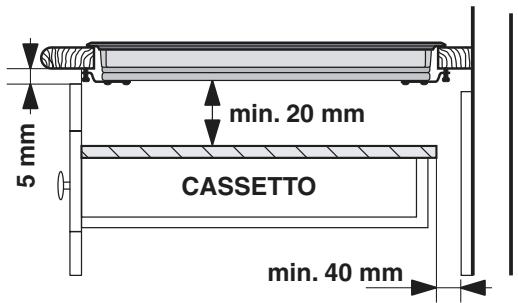

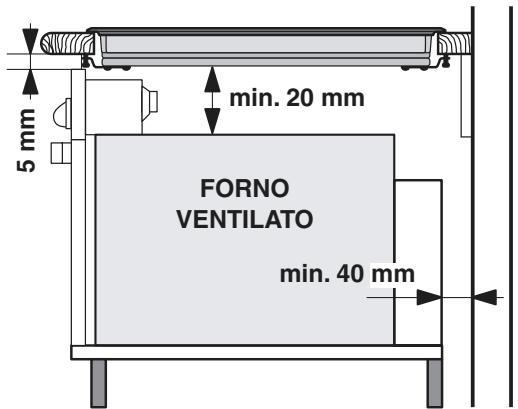

Per consentire un’adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all’apparecchio, il piano cottura deve essere posizionato: • a una distanza minima di 40 mm dalla parete retrostante e di 600 mm da qualsiasi altra superficie verticale; • in modo da mantenere una distanza minima di 20 mm fra il vano per l’incasso e il mobile sottostante.

5 mm Installazione Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico Terre 230/240V 1+N ~ 50 Hz L’apparecchio è provvisto, nella parte inferiore, di una scatola per il collegamento a differenti tipi di alimentazione elettrica (l’immagine è indicativa e può non corrispondere al modello acquistato). Collegamenti elettrici

PIANO COTTURA ROVESCIATO Tensione tipo e frequenza rete

Morsettiera Se il piano non è dotato di cavo alimentazione collegato, procedere come segue:

1. Utilizzare il cavo di alimentazione in dotazione (ove

presente) o un cavo di alimentazione appropriato, tipo H05VV-F o di valore superiore, delle dimensioni adatte (sezione cavo: 2,5 mm).

2. Servendosi di un cacciavite, far leva sulle linguette

del coperchio della morsettiera e aprirla (vedi immagine Morsettiera).

3. La morsettiera è già predisposta per il collegamento

monofase: accertarsi che i cavallotti di collegamento tra i morsetti 1 e 2 e quelli tra 4 e 5 siano in posizione corretta (vedi immagine Monofase).

4. Posizionare i fili in accordo con il disegno e la tabella

che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti.

L’allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica sia per facilitare le operazioni di estrazione del forno.

In conformità alle norme di sicurezza, una volta incassato l’apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.

È indispensabile che le viti delle molle di centraggio rimangano accessibili. Phase Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sull’intero perimetro affinché il piano di cottura aderisca bene al piano d’appoggio.

3. per i piani con profili laterali: dopo aver inserito il

piano cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d’appoggio. Se il piano è dotato di cavo di alimentazione già collegato, allacciarlo alla rete rispettando il colore dei fili come da schema a fianco. Blu Marrone Verde / Giallo Neutre La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d’appoggio: • spessore di 30 mm: vite 23 mm; • spessore di 40 mm: vite 13 mm. Neutro Terra

5. Fissare il cavo di alimentazione nell’apposito

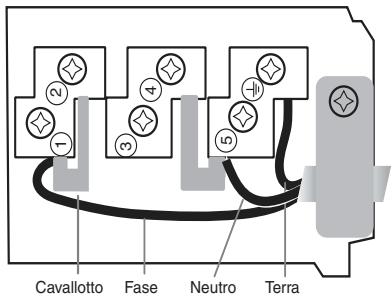

fermacavo e chiudere il coperchio. Collegamento monofase L’eventuale cavo in dotazione è predisposto unicamente per questo tipo di installazioni. Caratteristiche dell’impianto elettrico: Tensione tipo e frequenza di rete • 230/240V 1+N ~ 50 Hz • 230V 2 ~ 50 Hz

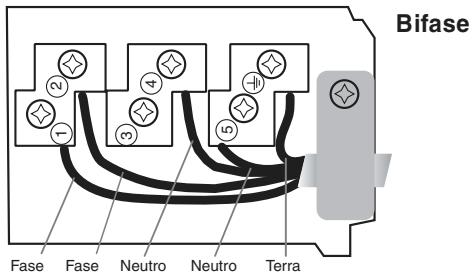

Altri tipi di collegamento L’eventuale cavo in dotazione non è utilizzabile per questi tipi di installazione.

5. Fissare il cavo di alimentazione nell’apposito

fermacavo e chiudere il coperchio. Allacciamento del cavo di alimentazione alla rete Se l’impianto elettrico corrisponde a una delle seguenti caratteristiche: Tensione tipo e frequenza di rete • 400V 2 - N ~ 50 Hz • 230V 3 ~ 50 Hz • 230V 2 + 2 - N ~ 50 Hz In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm. procedere come segue:

1. Utilizzare un cavo di alimentazione appropriato, tipo

H05RR-F o di valore superiore, delle dimensioni adatte (sezione cavo: 1,5 mm).

2. Servendosi di un cacciavite, far leva sulle linguette del

coperchio della morsettiera e aprirla (vedi immagine Morsettiera).

3. Svitare la vite del serracavo e le viti dei morsetti

relativi al tipo di allaccio necessario e posizionare i cavallotti di collegamento secondo la tabella e i disegni che seguono.

4. Posizionare i fili in accordo con la tabella e i disegni

che seguono ed effettuare il collegamento stringendo a fondo tutte le viti dei morsetti. Prima di effettuare l’allacciamento accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta sull’apparecchio; • la tensione di alimentazione sia compresa nei valori della targhetta caratteristiche; • la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Tensione tipo e frequenza rete 400V 2-N ~ 50 Hz Collegamenti elettrici

Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Fase Cavallotto Fase Terra Descrizione dell’apparecchio Pannello di controllo Spie

ZONA DI COTTURA SELEZIONATA

Tasto SELEZIONE ZONA DI COTTURA

Indicatore POTENZA Tasto BOOSTER* Tasto DIMINUZIONE POTENZA Tasto ON/OFF Tasto AUMENTO POTENZA Tasto BLOCCO DEI COMANDI Spia COMANDI BLOCCATI • Display TIMER DI PROGRAMMAZIONE visualizza le scelte relative alla programmazione (vedi Avvio e utilizzo). • Tasti TIMER DI PROGRAMMAZIONE per regolare la programmazione di ciascuna zona di cottura (vedi Avvio e utilizzo). • Spie ZONA DI COTTURA PROGRAMMATA indicano che la zona di cottura relativa è stata programmata (vedi Avvio e utilizzo). • Tasto ON/OFF per accendere e spegnere l’apparecchio. • Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzo). • Spia COMANDI BLOCCATI segnala l’avvenuto blocco dei comandi (vedi Avvio e utilizzo). • Tasto BOOSTER per accendere la sovralimentazione - 3000 W - della zona di cottura (vedi Avvio e utilizzo). • Spia ZONA DI COTTURA SELEZIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni • Tasto SELEZIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata • Indicatore POTENZA segnala visivamente il livello di calore raggiunto. • Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Avvio e utilizzo). • Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (vedi Avvio e utilizzo).

• Presente solo in alcuni modelli.

La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l’apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto. Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura. Accensione del piano cottura L’accensione del piano cottura avviene tenendo per circa un secondo. premuto il tasto Accensione delle zone di cottura Ciascuna zona di cottura viene azionata tramite il dispositivo di regolazione della potenza composto da due tasti (- e +). • Premere il tasto “+” per attivare la piastra, poi impostare la potenza desiderata agendo sui tasti “” e “+”. • Per impostare direttamente la potenza massima, premere brevemente il tasto “-”. Funzione booster* Per accelerare i tempi di riscaldamento, nelle zone di cottura posteriori è possibile attivare la funzione booster premendo il tasto .Sul diaply indicatore della potenza appare “P”. Questa funzione sovralimenta a 3000 W la zona di cottura interessata. Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura posteriori è attivo, la zona di cottura anteriore relativa è limitata alla potenza massima di 600 W (es: se è attivo il booster nella piastra posteriore sinistra, si abbassa la potenza della piastra anteriore sinistra). Zone di cottura ovali*: possono essere sovralimentate soltanto se è attivato l’intero ovale. Non mettere due pentole piccole sulle zone di cottura ovali. Spegnimento delle zone di cottura • Premere il tasto “-”: la potenza della zona di cottura scende progressivamente, fino allo spegnimento. • Oppure premere contemporaneamente i tasti “-” e “+”: la potenza torna immediatamente a 0 e la zona di cottura si spegne. Programmazione della durata di una cottura* È possibile programmare tutte le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Selezionare la zona di cottura tramite il tasto di

selezione corrispondente.

2. Regolarne la temperatura.

3. Premere il tasto di programamzione

3. Impostare la durata di cottura desiderata tramite i

4. Confermare premendo il tasto

Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne. Ripetere la procedura sopra descritta per ogni piastra che si intende programmare. Blocco dei comandi Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto per qualche istante, la spia si spegne e i comandi si sbloccano. Spegnimento del piano cottura Premendo il tasto l’apparecchio si spegne. Se i comandi dell’apparecchio sono stati bloccati, continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

• Presente solo in alcuni modelli.

Consigli pratici per l’uso dell’apparecchio Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dell’induzione (materiale ferromagnetico). Si raccomanda l’uso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di un recipiente è sufficiente fare una prova con una calamita. MATERIALE ADATTO

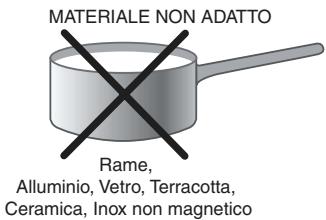

MATERIALE NON ADATTO

Dispositivi di sicurezza

Rilevamento dei recipienti Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. La spia lampeggiante può indicare: • una pentola incompatibile • una pentola di diametro insufficiente • il sollevamento della pentola Indicatori di calore residuo Ghisa Acciaio smaltato Inox speciale Rame, Alluminio, Vetro, Terracotta, Ceramica, Inox non magnetico Inoltre, per ottenere le migliori prestazioni dal piano di cottura: • Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante. Finché la temperatura delle zone di cottura rimane superiore a 60°C, anche dopo l’arresto gli indicatori di calore residuo situati vicino alla zona di cottura relativa restano accesi per prevenire il rischio di ustioni. Surriscaldamento In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appare “—”. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile. Interruttore di sicurezza • Adoperare pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile. L’apparecchio è dotato di un interruttore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l’interruzione di sicurezza, il display indica “0”. Esempio: la piastra posteriore destra è impostata su 5, mentre la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 3 ore di funzionamento, la anteriore sinistra dopo 10 ore. • Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse. Segnale acustico • Evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza. Alcune anomalie, quali: • un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sull’area dei comandi, • un versamento sull’area dei comandi, • una pressione esercitata a lungo su un tasto, possono provocare l’emissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. In queste situazioni i comandi si bloccano automaticamente: per sbloccarli premere il tasto [icona chiave], le impostazioni vengono mantenute. Se la causa dell’anomalia non viene rimossa, il segnale acustico persiste e il piano si spegne.

Precauzioni e consigli

L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2002/96/CE Sicurezza generale Controllare che la presa d'aria tramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici. È sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o sopra una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente. • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. • L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere. • Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l’apparecchio dalla rete di alimentazione e rivolgersi all’Assistenza. • Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche. • Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura. • Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo). • Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato

contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano. Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perchè possono diventare caldi. Avvertenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi: Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche. Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). È stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che anche queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata. Per evitare ogni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti. A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker. Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio Evitare l’uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. • Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. • Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare. • Per rimuovere gli accumuli di sporco più consistenti servirsi dell’apposito raschietto fornito in dotazione. Intervenire non appena possibile, senza attendere che l’apparecchio si sia raffreddato, per evitare l’incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d’acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone. L’acciaio inossidabile può macchiarsi per effetto di un’acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d’acqua, intervenire rapidamente asciugando con cura.

Smontare il piano Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;

2. allentare le viti dei ganci di fissaggio sugli angoli;

3. estrarre il piano cottura dal vano del mobile.

Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l’Assistenza. Il raschietto in dotazione è tagliente: utilizzarlo con attenzione. • In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda. • Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l’apparecchio tiepido o freddo. • Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura. Telaio in acciaio inox (solo nei modelli con cornice)

Descrizione tecnica delle zone di cottura

Il sistema a induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente all’interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico. Zone di cottura Posteriore destro Anteriore destro Anteriore sinistro Posteriore sinistro Potenza max totale TI 8624 TI 8624 400 Potenza IO 1200/2400 W – B 3000 W I 1200 W – 600 W se* ID 2400 W – B 3000 W I 1200 W – 600 W se*

PIANI COTTURA TI 6523 Zone di cottura Posteriore destro Anteriore destro Anteriore sinistro Posteriore sinistro Potenza max totale Potenza I 1200 W – 600 W se* PIANI COTTURA IO 1200/2400 W – B 3000 W ID 1800 W – B 3000 W 6600 W TI 7624 TI 7624 400 Potenza ID 2400 W – B 3000 W I 1200 W – 600 W se* IO 1200/2400 W – B 3000 W I 1200 W – 600 W se * TI 6514 TI 6514 400 Potenza ID 1800 W – B 3000 W I 1200 W – 600 W se* I 1800 W I 1200 W 6600 W Legenda: I = zona di cottura a induzione semplice IO = zona di cottura a induzione ovale ID = zona di cottura a induzione doppia B = booster: la zona di cottura può essere sovralimentata a 3000 W

• = la potenza massima è limitata a 600 W finché è attivo il booster nella zona di cottura posteriore relativa (vedi Avvio e utilizzo).
