BEDIENUNGSANLEITUNG TI 7624 SCHOLTES

GESCHIKTE MATERIALEN

Beschreibung des Gerätes, 45

Bedienfeld

Inbetriebsetzung und Gebrauch, 46-47

Einschalten des Kochfeldes

Einschalten der Kochzonen

Booster-Funktion

Ausschalten der Kochzonen

Programmierung der Garzeit

Sperre der Schaltelemente

Ausschalten des Kochfeldes

Praktische Ratschläge zum Einsatz des Gerätes

Sicherheitsvorrichtungen

Vorsichtsmaßregeln und Hinweise, 48

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 49

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Demontage des Kochfeldes

Technische Beschreibung der Modelle, 50

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.
! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss das für den Einbau bestimmte Möbelteil folgende Eigenschaften aufweisen:

• Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100°C standzuhalten.
• Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein.
• Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren.
• Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitte folgender Abmessungen vorzusehen:

Belüftung

Um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden, muss das Kochfeld wie folgt angebracht werden:

• in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand und von 600 mm von einer jeden anderen vertikalen Fläche;
• um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschrank zu gewärleisten.

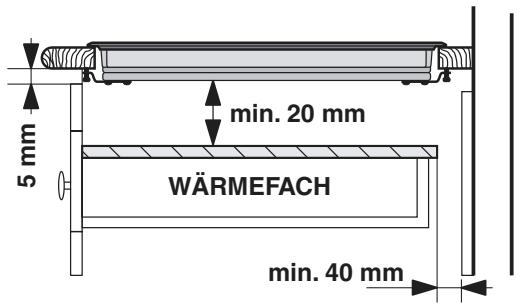

5 mm min. 20 mm WÄRMEFACH min. 40 mm

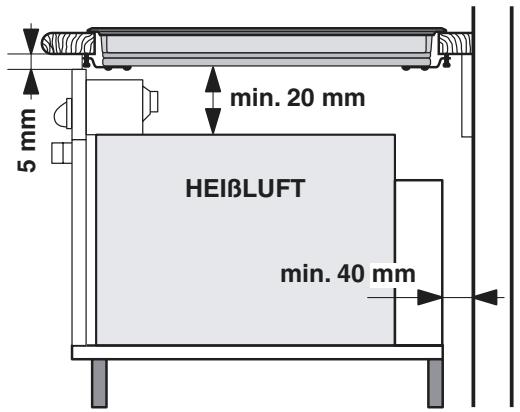

5 mm min. 20 mm HEIBLUFT min. 40 mm

Befestigung

Die Kochmulde muss auf einer perfekt ebenen Stützbzw. Auflagefläche installiert werden.

Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

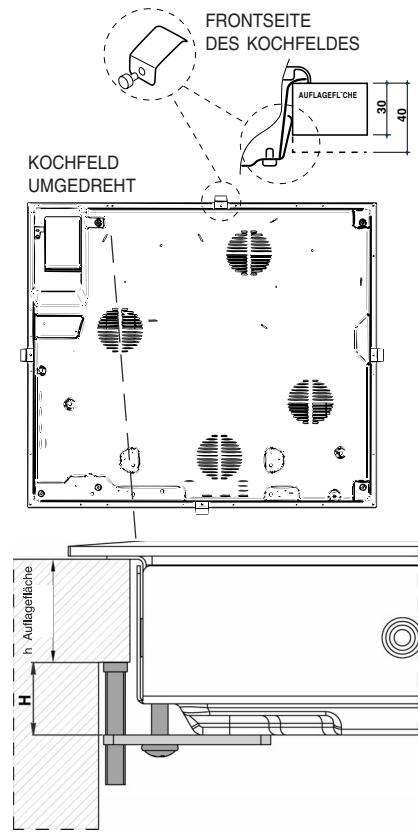

FRONTSEITE DES KOCHFELDES AUFLAGEFL'CHE 30 40 KOCHFELD UMGEDREHT h Auflagefläche H

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, und zwar je nach der Stärke der Auflagefläche:

• 30 mm: Schraube 23 mm;
• 40 mm: Schraube 13 mm.

Verfahren Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeden Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, und zwar so, dass es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaftet.

! Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein.
! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit stromführenden Teilen ausgeschlossen sein.

! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist.

Elektroanschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sämtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter herausziehen zu können.

Klemmengehäuse
KOCHFELD UMGEDREHT

Das Gerät ist mit einem Gehäuse (befindlich im unteren Teil) ausgestattet, das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nur richtungsweisend, demnach ist es möglich, das sie mit dem erworbenen Gerät nicht übereinstimmt).

Einphasenanschluss

! Das eventuell mitgelieferte Netzkabel ist nur für diese Installationsart vorgesehen.

Eigenschaften der Elektroanlage: Netzspannung und -frequenz

• 230/240V 1+N \~ 50 Hz
• 230V 2 \~ 50 Hz

Ist das Gerät mit einem bereits angeschlossenen Versorgungskabel bestückt, dann ist dieses unter Berücksichtigung der Farben der Anschlussdrähte gemäß dem nebenstehend abgebildeten Schaltplan an das Stromnetz anzuschließen.

Ist das Kochfeld nicht mit einem bereits angeschlossenen Kabel bestückt, dann verfahren Sie bitte wie folgt:

1. Verwenden Sie das mitgelieferte Versorgungskabel (wo vorhanden) oder ein entsprechendes Versorgungskabel des Typs H05VV-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 2,5 mm).
2. Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an (siehe Abbildung Klemmengehäuse).
3. Das Klemmengehäuse ist werkseitig für den Einphasenanschluss vorgesehen: Stellen Sie sicher, dass sich die Brücken zwischen den Klemmen 1 und 2 sowie die zwischen 4 und 5 in korrekter Stellung befinden (siehe Abbildung Einphasenanschluss).
4. Verlegen Sie die Drähte gemäß der nachstehenden Zeichnung und Tabelle und schließen Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss	Klemmengehäuse
230/240V 1+N ~ 50 Hz		Einphasenanschluss
230V 2 ~ 50 Hz

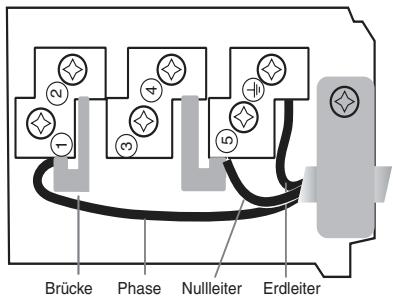

Brücke Phase Nullleiter Erdleiter

Einphasenanschluss

1. Befestigen Sie das Versorgungskabel in der entsprechenden Kabelklemme und schließen Sie den Deckel.

Andere Anschlussarten

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V 2 - N \~ 50 Hz
• 230V 3 \~ 50 Hz
• 230V 2 + 2 - N \~ 50 Hz

dann verfahren Sie wie folgt:

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 1,5 m
2. Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an (siehe Abbildung Klemmengehäuse).
3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anlehnung an nachfolgende Tabelle und Zeichnungen:
4. Verlegen Sie die Drähte gemäß der nachstehenden Zeichnungen und Tabelle und schließen Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.
5. Befestigen Sie das Versorgungskabel in der entsprechenden Kabelklemme und schließen Sie den Deckel.

Netzspannung und -frequenz	Elektrischer Anschluss	Klemmengehäuse
400V 2-N ~ 50 Hz	1 2 3 4 5L1 L2 N	Dreiphasenanschluss 400 2+N
230V 3 ~ 50 Hz	1 2 3 4 5L1 L2 L3	Dreiphasenanschluss 230
230V 2+2-N ~ 50 Hz	1 2 3 4 5L1 L2 N1 N2	Zweiphasenanschluss

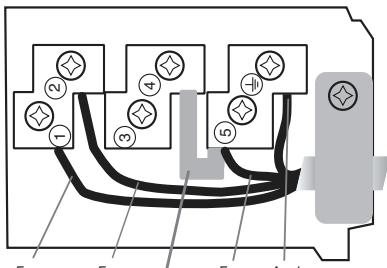

Phase Phase Nullleiter Nullleiter Erdleiter
Zweiphasenanschluss

Anschluss des Versorgungskabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.
! Das Netzkabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden.
! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Phase Phase Brücke Nullleiter Erdleiter
Dreiphasenanschluss 400 2+N

F E F A

Verbindingskabel
Dreiphasenanschluss 230

Bedienfeld

Kontrollleuchten PROGRAMMIerte KOCHZONE* Display PROGRAMMIERUNGSTIMER 15 0 5 Taste PROGRAMMIERUNGSTIMER* Kontrollleuchte GEWÄHLTE KOCHZONE Taste WAHL DER KOCHZONE LEISTUNGSANZEIGE B Taste BOOSTER* Taste HERABSETZEN DER LEISTUNG Taste ERHÖHEN DER LEISTUNG Taste SPERRE DER SCHALTELEMENTE Taste ON/OFF ① Kontrollleuchte SCHALTELEMENTE GESPERRT

• Display PROGRAMMIERUNGSTIMER: Auf diesem Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch).
• Tasten PROGRAMMIERUNGSTIMER: Mittels dieser Tasten kann die für jede Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch).
• Kontrollleuchten PROGRAMMIERTE KOCHZONE: Diese zeigen an, dass die entsprechende Kochzone programmiert wurde (siehe Inbetriebsetzung und Gebrauch).
• Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes.
• Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).

• Kontrollleuchte SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gesperrt wurden (siehe Inbetriebsetzung und Gebrauch).

• Taste BOOSTER: Mittels dieser kann die Kochzonenleistung auf 3000 W erweitert werden (siehe Inbetriebsetzung und Gebrauch).

• Kontrollleuchte GEWÄHLTE KOCHZONE: Diese zeigt an, dass die der Kontrollleuchte entsprechende Kochzone gewählt wurde und die gewünschten Einstellungen demnach vorgenommen werden können.
• Taste WAHL DER KOCHZONE: Mittels dieser wird die gewünschte Kochzone gewählt.
• LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.
• Taste ERÖHEN DER LEISTUNG: Zum Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).
• Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch).

Inbetriebsetzung und Gebrauch

DE

! Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

! Wird das Kochfeld an das Stromnetz angeschlossen, ertönt nach einigen Sekunden ein kurzes, akustisches Signal. Nur daraufhin kann das Kochfeld eingeschaltet werden.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste Ⓓ (für ca. 1 Sekunde gedrückt halten) eingeschaltet.

Einschalten der Kochzonen

Eine jede Kochzone wird über einen Leistungsregler, bestehend aus zwei Tasten (- und +) aktiviert.

• Drücken Sie die Taste “+”, um die Kochzone einzuschalten; stellen Sie daraufhin mittels der Tasten “-” und “+” die gewünschte Leistung ein.
• Um sofort auf maximale Leistung einzustellen, drücken Sie kurz auf die Taste “-”.

Booster-Funktion\*

Zur Beschleunigung der Aufheizzeit der hinteren Kochzonen kann durch Drücken der Taste ^B die Boosterfunktion zugeschaltet werden. Auf dem Display erscheint die Anzeige "P". Diese Funktion erweitert die gewählte Kochzone auf 3000 W. Die Boosterfunktion schaltet sich automatisch nach 4 Minuten wieder aus. Sobald die Boosterfunktion zu einer der hinteren Kochzonen zugeschaltet wird, wird die Heizleistung der entsprechenden vorderen Kochzone, für die Zeit, für die die Boosterfunktion in Betrieb bleibt, auf eine maximale Leistung von 600 W herabgesetzt. (Beispiel: Wurde die Boosterfunktion der hinteren linken Kochzone aktiviert, sinkt die Leistung der vorderen linken Kochzone.)

! Ovale Kochzonen*: Diese können nur dann leistungsverstärkt werden, wenn das gesamte Oval aktiviert wird.
! Stellen Sie niemals zwei kleine Töpfe nebeneinander auf die ovale Kochzone.

Ausschalten der Kochzonen

• Drücken Sie die Taste “-”: die Kochzonenleistung sinkt allmählich bis zum völligen Ausschalten der Kochzone.
• Oder drücken Sie gleichzeitig die Tasten “-” und “+”: Die Leistung sinkt sofort auf 0, die Kochzone wird ausgeschaltet.

Programmierung der Garzeit\*

! Sämtliche Kochzonen können für eine Garzeit von 1 – 99 Minuten programmiert werden.

1. Wählen Sie die Kochzone über die entsprechende Wahltaste.
2. Stellen Sie die Gartemperatur ein.
3. Drücken Sie die Programmiertaste √.
4. Stellen Sie über die Tasten “-” und “+” die gewünschte Garzeit ein.
5. Bestätigen Sie die Einstellung durch Druck auf die
   Taste √.

Die Zeitrechnung (rückwärtiger Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertönt (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet. Wiederholen Sie obige Schritte für jede Kochzone, die Sie programmieren möchten.

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes können die Schaltelemente gesperrt werden, um irrtümliche Einstellungsänderungen zu verhindern (durch Kinder, bei der Reinigung usw.). Drücken Sie die Taste ☑, dann werden die Schaltelemente gesperrt. Die über der Taste befindliche Kontrollleuchte leuchtet auf. Um etwaige weiteren Einstellungen vornehmen zu können (z.B. um den Garvorgang zu unterbrechen), müssen die Schaltelemente wieder entsperrt werden: Drücken Sie hierzu für wenige Sekunden die Taste XXX; die Kontrollleuchte erlischt, die Schaltelemente werden freigegeben).

Ausschalten des Kochfeldes

Drücken Sie die Taste Ⓓ; das Kochfeld wird ausgeschaltet. Sollten die Schaltelemente gesperrt worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gesperrt. Um das Kochfeld wieder einschalten zu können, müssen die Schaltelemente vorher entsperrt werden.

* Nur bei einigen Modellen.

Praktische Ratschläge zum Einsatz des Gerätes

! Verwenden Sie Kochgeschirr, dessen

Herstellungsmaterial (magnetisiertes Material) sich für das Induktionssystem eignet. Wir empfehlen Ihnen Töpfe und Pfannen aus: Gusseisen, emailliertem Stahl oder Spezialstahl für Induktionskochzonen. Im Zweifelsfall hilft ein Magnet bei der Prüfung der Verwendbarkeit eines Kochgeschirrs.

GEEIGNETES MATERIAL

Gusseisen emaillierter Edelstahl magnetisierter Edelstahl

UNGEEIGNETES MATERIAL

Kupfer, Aluminium, Glas, Ton, nicht magnetisierter Edelstahl

So gibt Ihnen Ihr Kochfeld sein Bestes:

- Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.

- Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens, sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

Sicherheitsvorrichtungen

Topferkennung

Jede Kochzone ist mit einer Topferkennungs-Vorrichtung ausgerüstet. Die Kochzone bewirkt ein Erhitzen des Topfbodens nur bei einer angemessenen, der Kochzone entsprechenden Topfgröße. Das Blinken der Anzeigeleuchte kann Folgendes signalisieren:

• ungeeignetes Kochgeschirr
  • ein zu geringer Topfdurchmesser
  • der Topf wurde abgenommen.

Restwärmeanzeigen

Die neben den entsprechenden Kochzonen befindlichen Restwärmeanzeigen bleiben auch nach Ausschalten noch so lange eingeschaltet, bis die Temperatur der entsprechenden Heizelemente unter 60°C sinkt, um Sie auf die Gefahr, sich verbrennen zu können, aufmerksam zu machen.

Überhitzung

Im Falle einer Überhitzung der elektronischen Gerätekomponenten schaltet sich das Kochfeld automatisch aus, auf dem Display erscheint die Anzeige “—”. Diese Meldung erlischt, und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunken ist.

Sicherheitsautomatik

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Auftreten eines solchen Sicherheitsintervalls erscheint auf dem Display die Anzeige „0“.

Beispiel: Die hintere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vordere linke dagegen auf 2. Die hintere rechte Kochzone wird nach 3 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 10 Stunden.

Tonsignal

Einige Betriebsanomalien, verursacht durch:

• Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
• Flüssigkeit, die über das Schaltfeld gegossen wurde,
• ein zu langer Druck auf eine Taste, können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Befindet sich das Kochfeld in einem solchen Zustand, werden die Schaltelemente automatisch gesperrt: Zum Entsperren der Schaltelemente drücken Sie die Taste [Schlüssel-Symbol], die Einstellungen werden beibehalten. Wird die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.

Vorsichtsmaßregeln und Hinweise

DE

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

CE Dieses Gerät entspricht den folgenden EG-Richtlinien: -73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen

• 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen
• 93/68/CEE vom 22.07.93 und nachfolgenden Änderungen.
• 2002/96/EC

Allgemeine Sicherheit

! Stellen Sie bitte sicher, dass das Belüftungsgitter des Gebläses niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Belüftung zur Kühlung der elektronischen Teile.
! Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüftung der elektronischen Teile erforderliche Raum wäre absolut unzureichend.

- Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

- Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

- Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.

- Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.

- Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle.

- Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit heißen Kochfeldteilen gelangen.

- Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).

- Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.

• Sollte die Kochfeldoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden.
• Hinweis für Herzschrittmacherträger oder Träger anderer medizinischen Implantate:

Das Kochfeld entspricht allen geltenden Richtlinien in Sachen elektromagnetischer Verträglichkeit.

Dieses Erzeugnis erfüllt demnach sämtliche gesetzlichen Anforderungen (Richtlinien 89/336/CEE). Es wurde so konzipiert, dass keine Interferenzen mit anderen in Einsatz befindlichen elektrischen Geräten entstehen können, es sei denn, letztere entsprechen nicht den obigen Richtlinien.

Das Induktions-Kochfeld erzeugt elektromagnetische Felder im Nahbereich.

Um jegliche Gefahren durch Interferenzen zwischen dem Kochfeld und dem Schrittmacher auszuschließen, muss letzterer in Übereinstimmung mit den bestehenden Richtlinien hergestellt sein.

In dieser Hinsicht können wir nur für die Übereinstimmung unseres Erzeugnisses gerantieren. Für Informationen hinsichtlich der Konformität oder eventueller

Unverträglichkeiten bitten wir Sie, sich an den behandelnden Arzt oder an die Herstellfirma des Herzschrittmachers wenden zu wollen.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts- Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche des Kochfeldes hoffnungslos beschädigen würden, ist zu vermeiden.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
• Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen.
• Starke Verschmutzungen lassen sich mit dem mitgelieferten Schaber entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.

! Der mitgelieferte Schaber ist äußerst scharf: Seien Sie bitte vorsichtig bei Gebrauch desselben.

• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, der ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühlten Gerät vorzunehmen.
• Achten Sie stets darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit darauf stehenbleiben. Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben, die zur Befestigung der seitlichen Zentrierungsfedern dienen, aus;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
3. nehmen Sie das Kochfeld aus dem Möbelausschnitt heraus.

! Wir empfehlen dringlichst, Innenmechanismen nicht eigenhändig zu reparieren. Kontaktieren Sie bei Störungen bitte den Kundendienst.

Technische Beschreibung der Kochzonen

DE

Kochen mit Induktion ist die schnellste und zeitsparendste Art des Kochens. Im Gegensatz zu traditionellen Kochzonen wird bei Induktionsbeheizung die Kochzone nicht erhitzt: Die Hitze wird direkt im Innern des Topfes erzeugt, Voraussetzung dafür ist lediglich ein Kochtopf mit Boden aus magnetisiertem Material.

KOCHFELDER	TI 8624TI 8624 400	TI 7624TI 7624 400
Kochzonen	Leistung	Leistung
Hinten rechts	IO 1200/2400 W – B 3000 W	ID 2400 W – B 3000 W
Vorne rechts	I 1200 W – 600 W se*	I 1200 W – 600 W se*
Vorne links	ID 2400 W – B 3000 W	IO 1200/2400 W – B 3000 W
Hinten links	I 1200 W – 600 W se*	I 1200 W – 600 W se *
Maximalleistung (kW)	7200	7200

KOCHFELDER	TI 6523	TI 6514TI 6514 400
Kochzonen	Leistung	Leistung
Hinten rechts	I 1200 W – 600 W se*	ID 1800 W – B 3000 W
Vorne rechts	IO 1200/2400 W – B 3000 W	I 1200 W – 600 W se*
Vorne links		I 1800 W
Hinten links	ID 1800 W – B 3000 W	I 1200 W
Maximalleistung (kW)	6600 W	6600 W

Legende:

I = Einfache Induktions-Kochzone

IO = Erweiterbare ovale Induktions-Kochzone

ID = Erweiterbare Induktions-Doppelkochzone

B = Booster: Die Leistung dieser Kochzone kann bis auf 3000 W erhöht werden

* = Die maximale Leistung wird auf 600 W begrenzt, solange die Boosterfunktion für die entsprechende hintere Kochzone eingeschaltet bleibt (siehe Inbetriebnahme und Gebrauch).

Italiano, 1

English, 11

Français, 21

Nederlands, 31 Deutsch, 41

Deutsch, 41

Português, 51

Español, 61

TI 8624

TI 8624 400

TI 7624

TI 7624 400

TI 6514

TI 6514 400

TI 6523

Índice

Instalação, 52-54

Posicionamento

Ligação eléctrica
