Type de produit	Chauffe-eau électrique à accumulation
Modèle	TR5000
Marque	Bosch
Capacité	50 liter
Afmetingen (H x B x D)	Ongeveer 600 x 400 x 400 mm
Gewicht	Ongeveer 20 kg
Voeding	230 V / 50 Hz
Vermogen	2000 W
Energieklasse	C
Maximale watertemperatuur	80 °C
Instelbare thermostaat	Ja
Veiligheidsinrichtingen	Veiligheidsventiel, oververhittingsbeveiliging
Materiaal binnenmantel	Geëmailleerd staal
Anodestaaf	Ja (magnesium)
Gebruiksomgeving	Binnen opstelling
Montage	Wandmontage (horizontaal of verticaal mogelijk)
Onderhoud	Jaarlijks ontkalken en anode controleren
Garantie	2 jaar (mogelijk verlengd op onderdelen)
Geluidsniveau	< 30 dB

Veelgestelde vragen - TR5000 BOSCH

Hoe stel ik de gewenste watertemperatuur in op de Bosch TR5000?

Draai aan de thermostaatknop op het frontpaneel. De temperatuur kan worden ingesteld tussen ongeveer 30 °C en 80 °C. Een aanbevolen stand is 60 °C voor optimaal comfort en energiebesparing.

Wat moet ik doen als het water niet warm wordt?

Controleer eerst of de stroomtoevoer is ingeschakeld en de zekering niet is gesprongen. Als dat in orde is, kan de thermostaat defect zijn of de weerstand is doorgebrand. Neem dan contact op met een erkende monteur.

Hoe vaak moet ik de anode vervangen?

De magnesium anode moet jaarlijks worden gecontroleerd en indien nodig worden vervangen. Een versleten anode kan leiden tot corrosie van de binnenmantel. Dit verlengt de levensduur van uw toestel.

Kan ik de Bosch TR5000 zelf installeren?

Installatie van een elektrische boiler dient te worden uitgevoerd door een erkende installateur in overeenstemming met de lokale voorschriften. Onjuiste installatie kan gevaarlijk zijn en de garantie laten vervallen.

Wat is de betekenis van het veiligheidsventiel?

Het veiligheidsventiel voorkomt overdruk in het toestel. Als de druk te hoog oploopt, laat het ventiel water ontsnappen. Controleer regelmatig of het ventiel niet verstopt is.

Heeft de TR5000 een vorstbeveiliging?

Ja, de boiler is voorzien van een vorstbeveiligingsfunctie die automatisch inschakelt bij temperaturen onder 5 °C om bevriezing te voorkomen. De boiler moet echter op een vorstvrije plaats worden geïnstalleerd.

Hoe ontkalk ik de boiler?

Het ontkalken moet jaarlijks gebeuren. Schakel de stroom uit, sluit de watertoevoer af en tap het water af. Vul de boiler met een oplossing van water en ontkalkingsmiddel, laat het inwerken en spoel daarna grondig. Raadpleeg de handleiding voor details.

Is de boiler geschikt voor zonne-energie?

Dit model is niet specifiek ontworpen voor directe aansluiting op zonne-energie. Gebruik met zonnecollectoren vereist een aparte warmtewisselaar. Neem contact op met Bosch voor geschikte opties.

Wat zijn de afmetingen van de TR5000?

De exacte afmetingen vindt u in de technische gegevens van de handleiding. Bij benadering is de hoogte 600 mm, breedte 400 mm en diepte 400 mm. Controleer de ruimte voor installatie.

Hoe kan ik de handleiding downloaden voor de TR5000?

Op de website notice-facile.com kunt u de handleiding in PDF-formaat gratis downloaden. Selecteer uw taal en voer uw e-mailadres in om een link te ontvangen.

GEBRUIKSAANWIJZING TR5000 BOSCH

Inhoudsopgave 1 Belangrijke veiligheidsinstructies

1 Belangrijke veiligheidsinstructies....12

2 Gebruikshandleiding....13

2.1 Apparaat leren kennen....13
2.2 Bedieningselementen ....13

3 Het apparaat gebruiken....13

3.1 Apparaat in- en uitschakelen ....13
3.2 Watertemperatuur instellen....13
3.3 Statusweergave ....13
3.4 Ingebruikneming na stroomuitval ....13
3.5 Ingebruikneming na wateruitschakeling .... 13
3.6 Energiebesparing....13
3.7 Winterbedrijf ....13

4 Reiniging....13
5 Klantenservice....13
6 Wat te doen bij een storing?....14

6.1 De klant verhelpt de storing zelf ....14
6.2 De specialist van de klantenservice verhelpt de storing....14
6.3 De storing wordt automatisch verholpen ..... 14

7 Garantie....14
8 Milieubescherming/afvalverwerking....14

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

Deze handleiding grondig doorlezen, ernaar handelen en goed bewaren. Bij het doorgeven van het apparaat deze handleiding ook meegeven.

WAARSCHUWING:

Gevaar voor een elektrische schok!

▶ Schakel in het geval van een storing de netspanning onmiddellijk uit. Bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer afsluiten.

• De installatie en inbedrijfstelling moeten plaatsvinden door een vakman volgens de meegeleverde montagehandleiding. De veiligheidsinstructies in de montagehandleiding moeten in acht worden genomen. Wij aanvaarden geen enkele aansprakelijkheid voor schade veroorzaakt door het niet naleven van deze handleiding en de montagehandleiding.
• De mengkraan en de warmwatertoevoer kunnen heet worden.
• Om gevaren te voorkomen, mogen reparaties en onderhoud alleen worden uitgevoerd door een vakman. Ondeskundige herstellingen kunnen de gebruiker ernstige letsels toebrengen.
• Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.
• Gebruik geen stoomreiniger.
• Het ontkalken van het apparaat moet worden uitgevoerd door een vakman.

Veiligheid van huishoudelijke en soortgelijke elektrische toestellen

Ter voorkoming van gevaar door elektrische appara- tuur gelden conform EN 60335-2-35 de volgende in- structies:

“Dit toestel kan door kinderen vanaf 3 jaar en ouder en door personen met verminderde fysische, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis worden gebruikt, wanneer deze onder toezicht staan of voor wat betreft het veilig gebruik van het toestel zijn geïnstrueerd en de daaruit resulterende geva- ren begrijpen. Kinderen mogen niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.”

"Wanneer de netaansluitkabel wordt beschadigd, moet deze door de fabrikant of haar servicedienst of een gekwalificeerde persoon worden vervangen, om gevaar te vermijden."

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf BOSCH. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.

2 Gebruikshandleiding

2.1 Apparaat leren kennen

Dit apparaat is een elektronisch geregelde, drukvaste geiser voor een decentrale warmwaterbereiding.

De elektronische geiser verwarmt het water terwijl het door het apparaat stroomt. Er kunnen één of meer kranen van warm water worden voorzien.

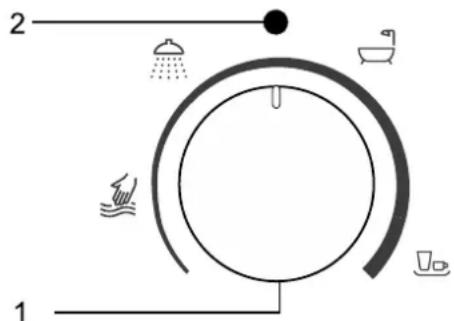

2.2 Bedieningselementen

1 Draaiknop
2 Statusweergave

3 Het apparaat gebruiken

3.1 Apparaat in- en uitschakelen

De geiser schakelt zichzelf in en verwarmt het water wanneer de warmwaterkraan wordt geopend. Hij schakelt zichzelf weer uit wanneer de kraan wordt gesloten.

3.2 Watertemperatuur instellen

- Aan de draaiknop draaien.

De gewenste temperatuur traploos instellen.

Handen wassen Douch

Baden Spoelen

i

Opmerking: Bij gebruik van een thermostatische mengkraan voor hoge temperaturen of grote hoeveelheden water, worden de instelling "Baden" of "Spoelen" aan Beyolen.

Watertemperatuur hoger maken

Wordt bij een volledig geopende kraan een hogere temperatuur niet bereikt, dan stroomt er meer water doorheen dan de geiser kan opwarmen op basis van zijn capaciteit.

- In dit geval de warmwaterkraan iets dichtdraaien.

Watertemperatuur lager maken

- Draaiknop op kleinere stap bijv. "Handen wassen" zeiten.

i

Opmerking: Verandert de inlaattemperatuur van het water op het apparaat, dan verandert de uitlaattemperatuur bij de kraan dienovereenkomstig.

3.3 Statusweergave

LED Apparaatstatus
Uit Uit
Brandt groen Aan
Knippert groen (1/s)	Ingestelde temperatuur wordt niet bereikt, de waterdoorstroming is voor de aangesloten capaciteit te hoog (apparaat zit op de grens van zijn capaciteit), zie “Wat te doen bij een storing?”
Knippert groen (2/s)	Koude spoelfase
Knippert rood	Zie “Wat te doen bij een storing?”

3.4 Ingebruikneming na stroomuitval

- De warmwaterkraan volledig openen en het water laten lopen totdat het warm is.

3.5 Ingebruikneming na wateruitschakeling

• Maak het apparaat spanningsloos (schakel de zekeringen in de huis-installatie uit).
• Open de warmwaterkraan tot de lucht uit de leiding is ontweken.
  • Schakel de zekeringen weer in.
• De warmwaterkraan volledig openen en ten minste een minuut lang water tappen.

Om veiligheidsredenen begint het apparaat pas daarna met verwarmen. Het apparaat is klaar voor gebruik.

3.6 Energiebesparing

- De gewenste watertemperatuur direct op het apparaat instellen. Bij ongeveer 40°C (draaiknoppositie "Douchen") werkt het apparaat het rendabelst.

i

Opmerking: Het bijmengen van koud water bij warm water op de mengkraan verbruikt onnodig water en energie.

Bovendien verkalkt het apparaat daardoor het meest. De gewenste temperatuur daarom ook altijd rechtstreeks op de geiser instellen.

3.7 Winterbedrijf

i

Opmerking: in de winter kan het gebeuren dat de toevoertemperatuur van het water daalt en daardoor de gewenste uitlooptemperatuur niet wordt bereikt.

- De hoeveelheid water uit de kraan zover verminderen tot de gewenste warmwatertemperatuur is bereikt.

4 Reiniging

• Veeg het apparaat slechts met een vochtige doek af.
• Gebruik geen scherpe of schurende reinigingsmiddelen.
• Gebruik geen stoomreiniger.

5 Klantenservice

Wanneer u de hulp van de klantenservice inroept, dient u het BOSCH nr. (SNR/TTNR) van uw apparaat op te geven. U vindt de nummers op het typeplaatje aan de binnenzijde van de voorklep.

6 Wat te doen bij een storing?

WAARSCHUWING:

Let op!

▶ Reparaties mogen uitsluitend worden uitgevoerd door een installateur. U loopt een groot risico indien het apparaat op ondeskundige wijze wordt gerepareerd.

Als uw apparaat niet werkt zoals gewenst, ligt dit vaak slechts aan een kleinigheid. Controleer of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodige werkzaamheden van de klantenservice.

6.1 De klant verhelpt de storing zelf

Storing Oorzaak Oplossing
Onvoldoende waterdoorstroming. De zeef in de waterkraan of in de douchekop is verstopt.		Verwijder de zeef en reinig of ontkalk deze.
De ingestelde hoge watertemperatuur wordt niet bereikt.	De doorstroomgeiser is op een thermostaatmengkraan aangesloten.	De temperatuur op de geiser op “Spoelen” instellen.
Het water wordt niet warm.	De zekering in de huisinstallatie is geactiveerd.	De zekering in de huisinstallatie controleren.
	De toevoertemperatuur is gedaald of het apparaat zit aan zijn capaciteitsgrens.	Temperatuur op het apparaat lager instellen, bijv. “Handen wassen”
Ledstatusindicator knippert rood. Fout in het apparaat. De klantenservice bellen.

Neem contact op met de klantenservice als de storing niet kon worden verholpen.

6.2 De specialist van de klantenservice verhelpt de storing

Storing Oorzaak	Oplossing
Onvoldoende waterdoorstroming ondanks reiniging van het zeefje in de waterkraan of douchekop.		Een zeef in het apparaat is verstopt. Het apparaat door een vakman laten reinigen.

6.3 De storing wordt automatisch verholpen

Storing Oorzaak Oplossing
Er stroomt gedurende korte tijd koud water.	De luchtherkenning in het apparaat herkent lucht in het water en schakelt het verwarmingsvermogen voor korte tijd uit.	De doorstroomgeiser gaat na enkele seconden automatisch weer in bedrijf.

7 Garantie

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier bij wie u het apparaat hebt gekocht geeft u hierover graag meer informatie.

Om aanspraak te maken op de garantie hebt u altijd uw aankoopbewijs nodig.

8 Milieubescherming/afvalverwerking

Milieubescherming is een ondernemingsprincipe van de Bosch Groep. Productkwaliteit, economische rendabiliteit en milieubescherming zijn gelijkwaardige doelen voor ons. Milieuwet- en regelgeving worden strikt nageleefd. Ter bescherming van het milieu passen wij, met inachtneming van bedrijfseconomische aspecten, de best mogelijke technieken en materialen toe.

Verpakking

Bij het verpakken zijn we betrokken bij de landspecifieke recyclingsystemen, die een optimale recycling waarborgen. Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en recyclebaar.

Recyclen

Oude producten bevatten materialen die gerecycled kunnen worden. De componenten kunnen gemakkelijk worden gescheiden en kunststof-

fen zijn gemarkeerd. Daardoor kunnen ze worden gesorteerd en voor recycling of afvalverwerking worden afgegeven.

Niet meer te gebruiken elektrische en elektronische apparaten moeten gescheiden worden ingezameld en aan een milieuvriendelijke afvalverwerking worden aangeboden (Europese richtlijn betreffende elektrische en elektronische afgedankte apparaten).

Gebruik voor het afvoeren van elektrische en elektronische afgedankte apparaten de nationale retour- en inleversystemen.

Batterijen mogen niet met het huishoudelijk afval worden afgevoerd. Lege batterijen moeten via de voorgeschreven inzamelingssystemen worden afgevoerd.

Wijzigingen voorbehouden.
