KULLANIM KILAVUZU TR5000 BOSCH

İçindekiler 1 Önemli güvenlik bilgileri

1 Önemli güvenlik bilgileri ....30

2 Kullanma kılavuzu ....31

2.1 Cihazı tanımak ....31
2.2 Kumanda elemanlari ....31

3 Cihazın kullanılması....31

3.1 Cihazın kullanılması ....31
3.2 Su sıcaklığının ayarlanması .... 31
3.3 Durum göstergesi....31
3.4 Elektrik kesintisinden sonra işletme alma ..... 31
3.5 Su kesilmesinden sonra devreye alma ..... 31
3.6 Enerji tasarrufu....31
3.7 Kış kullanımı .... 31

4 Temizlik ....31
5 Müşteri hizmetleri ....31
6 Arıza durumunda ne yapılmalı? .... 32

6.1 Müşteri arızayı kendisi gideriyor .... 32
6.2 Müşteri servisi uzmanı arızayı gideriyor ..... 32
6.3 Arıza otomatik olarak gideriliyor .... 32

7 Garanti....32
8 Çevre koruması/imha ....32
9 Üretici firma ....33

Bu cihaz sadece evde ve ev ortamında kullanılmak için tasarlanmıştır.

Lütfen bu kılavuzu itinayla okuyun, içindeki talimatlara uygun hareket edin ve kılavuzu muhafaza edin. Cihazı üçüncü bir kişiye verirken bu kılavuzu da beraberinde verin.

iKAZ:

Elektrik çarpma tehlikesi!

▶ Hatalı bir durumda derhal şebeke gerilimini kesiniz. Cihazda kaçaklar olması halinde derhal soğuk su hattını kapatınız.

• Ani su ısitıcısı, sadece Yetkili Servis Teknisyeni tarafından bağlanabilir ve devreye alınabilir. Montaj kılavuzundaki güvenlik bilgilerine dikkat edilmesi gerekmektedir. Bu kılavuza ve montaj kılavuzuna dikkat edilmemesinden kaynaklanan zararlar için sorumluluk üstlenmemekteyiz.

• Tehlikelerin önlenmesi için tamirler ve bakım işleri sadece bir uzman tarafından yapılabilir. Uygunsuz onarımlar, kullanıcı için ciddi yaralanma riskine yol açabilir.

• Banyo bataryası ve sıcak su boruları çok sıcak olabilir. Çocukları bu konuda uyarın.

• Aşındırıcı maddeler veya çözücü temizleme maddeleri kullanmayın.
• Buharlı temizleyiciler kullanmayın.
• Cihazın kireci sadece bir uzman tarafından giderilmelidir.

Evlerde kullanım ve benzeri amaçlar için imal edilen elektrikli cihazların emniyeti

Elektrikli cihazların yol açtığı tehlikelerin önlenmesi amacıyla, EN 60335-2-35 standardına uygun olarak aşağıda belirtilen hükümler geçerlidir:

“Bu cihaz, gözetim altında tutuldukları veya cihazın güvenli kullanımı konusunda bilgilendirildikleri ve kullanımdan kaynaklanabilecek tehlikelerin bilincinde oldukları sürece 3. yaşını aşmış çocuklar ve kısıtlı fiziksel, duyusal veya mental yeteneklere sahip veya eksik deneyime ve bilgilere sahip kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı tarafından yapılması gereken bakım çalışmalarının, gözetim altında tutulmayan çocuklar tarafından yapılması yasaktır.”

"Şebeke bağlantı kablosu hasar gördüğünde, muhtemel tehlikelerin önlenmesi için bu kablo, üretici,

üreticinin müşteri hizmetleri veya eşdeğer niteliklere sahip kişiler tarafından değiştirilmelidir."

Bu BOSCH cihazını satın aldığınız için sizi kutluyoruz. Sizi çok mutlu edecek olan kaliteli bir ürün seçtiniz.

2 Kullanma kılavuzu

2.1 Cihazı tanımak

Bu cihaz, merkezi olmayan su ısıtması için elektronik ayarlı basınca dayanıklı bir şofbendir.

Elektronik şofben, suyu cihazın içinden geçtiği anda ısıtmaktadır. Bir veya birden fazla musluğa sıcak su verilebilmektedir.

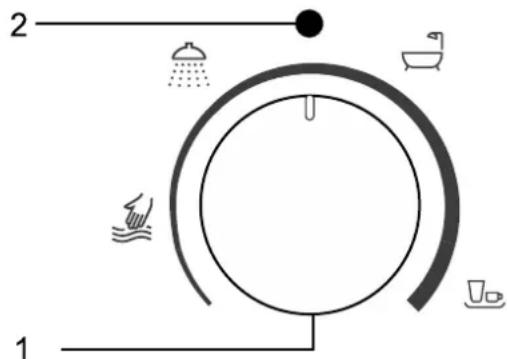

2.2 Kumanda elemanları

1 Ayar düğmesi

2 Durum göstergesi

3 Cihazın kullanılması

3.1 Cihazın kullanılması

Sıcak su musluğu açıldığında şofben devreye girer ve suyu ısıtır. Musluk kapatıldığında tekrar kapanmaktadır.

3.2 Su sıcaklığının ayarlanması

- Ayar düğmesini çevirin. İstenilen sıcaklığı kademesiz olarak ayarlayın.

El yıkamak Duş almak

Banyo olmak Bulaşık

yikamak

i

Açıklama: Yüksek sıcaklıklar veya büyük su miktarları için bir termostatik batarya kullanılması halinde "Banyo olmak", veya "Bulaşık yıkamak" ayarları tavsiye olunur.

Su sıcaklığının arttırılması

Tamamıyla açık bir muslukta daha yüksek bir sıcaklığa ulaşılamadığında, şofbenin gücünden dolayı ısıtabildiğinden daha fazla su akmaktadır.

- Bu durumda sıcak su musluğunu biraz kapatın.

Su sıcaklığının düşürülmesi

- Ayar düğmesini daha küçük bir kademeye, örn. "El yıkamak" getirin.

i

Açıklama: Cihazdaki suyun giriş sıcaklığı değiştiğinde, musluktaki su çıkış sıcaklığı da buna uygun olarak değişir.

3.3 Durum göstergesi

LED Cihazın durumu
Kapalı Kapalı
Yeşil yanıyor Açık
Yeşil yanıp sönyyor (1/s)	Ayarlanan sıcaklığa ulaşlamıyor, bağlantı hattı için su akışı fazla yüksek (cihaz güç sınırında), bakınız “ Arıza durumunda ne yapılmalı?”
Yeşil yanıp sönyyor (2/s)	Soğuk yıkama aşaması
Kırmızı yanıp sönyyor Bakınız “ Arıza durumunda ne yapılmalı?”

3.4 Elektrik kesintisinden sonra işletme alma

- Sıcak su musluğunu tamamıyla açın ve ısınana kadar suyun akmasını bekleyin.

3.5 Su kesilmesinden sonra devreye alma

• Cihazın elektriğini kesin (ev girişindeki sigortaları kapatın).
• Sıcak su musluğunu, tesisattaki hava boşalana kadar açık tutun.
• Sigortaları tekrar açın.
• Sıcak su musluğunu tamamıyla açın ve en az bir dakika su akmasını bekleyin.

Güvenlikle ilgili nedenlerden dolayı cihaz ancak bu işlemden sonra ısıtmaya başlar. Cihaz işletme hazır.

3.6 Enerji tasarrufu

- İstenilen su sıcaklığını doğrudan cihaz üzerinde ayarlayın. Yaklaşık 40 °C'de (ayar düğmesi konumu "Duş almak" f) cihaz en ekonomik konumda çalışır.

i

Açıklama: Su fazla sıcak olduğunda musluktan soğuk su eklenmesi gereksiz yere su ve enerji tüketimine neden olmaktadır. Ayrıca bu şekilde cihaz daha çabuk kireçlenir. Bu yüzden istediğiniz sıcaklığı lütfen daima doğrudan şofben üzerinden ayarlayın.

3.7 Kış kullanımı

i

Uyarı: Kış aylarında suyun giriş sıcaklığının düşmesi ve buna bağlı olarak, istenen çıkış sıcaklığının elde edilememesi söz konusu olabilir.

- Su musluğundan su miktarını, istenilen sıcak su sıcaklığına ulaşılana kadar azaltın.

4 Temizlik

• Cihazı sadece nemli bezle silin.
- Keskin veya aşındırıcı temizleme araçları kullanmayınız.
- Buharlı temizleyiciler kullanmayın.

5 Müşteri hizmetleri

Müşteri hizmetlerinden aradığınızda, lütfen cihazınızın BOSCH (SNR/TTNR) numaralarını bildiriniz. Numaraları ön kapağın arka tarafındani model levhası üzerinde bulabilirsiniz.

6 Arıza durumunda ne yapılmalı?

iKAZ:

Dikkat!

▶ Tamir işleri mutlaka bir teknisyen tarafından yapılmalıdır. Şofbenin rastgele tamir edilmesi tehlike yaratabilir.

Cihazınız arzu ettiğiniz gibi çalışmıyorsa, genellikle sadece önemsiz bir neden vardır. Aşağıdaki açıklamalara göre, arızayı kendiniz giderip gideremeyeceğinizi araştırınız. Böylece gereksiz bir servis ücreti ödememiş olursunuz.

6.1 Müşteri arızayı kendisi gideriyor

Arıza Nedeni Giderilmesi
Su akışı yetersiz. Su musluğunun veya duş başlığının süzgeci tikalı. Süzgeci sökün ve temizleyin veya kirecini sökün.
Ayarlanan yüksek su sıcaklığına ulaşılamiyor.	Anı su ıstıcısı, bir termostatlı banyo bataryasına bağlıdır.	Şofbendeki sıcaklığı “Bulaşık yıkamak” konumuna ayarlayın.
Su ısınmıyor. Ev girişindeki sigorta atmış.	Ev girişindeki sigortayı kontrol edin.
	Giriş suyu sıcaklığı düştü veya cihaz güç sınırında.	Cihazdaki sıcaklığı daha düşük ayarlayın, örn. “El yıkamak”
LED durum göstergesi kırmızı yanıp sönüyor.	Cihazda hata. Lütfen müşteri servisini arayın.

Arıza giderilemiyorsa, lütfen müşteri hizmetlerini arayınız.

6.2 Müşteri servisi uzmanı arızayı gideriyor

Arıza Nedeni Giderilmesi
Musluk veya düş başlığıındaki süzeğin temizlenmesine rağmen yetersiz su akışı.	Cihaz içindeki bir süzek tıkanmış. Cihazı bir uzmana temizlettirin.

6.3 Arıza otomatik olarak gideriliyor

Arıza Nedeni Giderilmesi
Kısa süreli olarak soğuk su akıyor.	Cihazın içindeki hava algılayıcısı, suyun içinde hava algılıyor ve ısıtma gücünü kısa süreli kapatıyor.	Ani su ısıtıcısı birkaç saniye sonra otomatik olarak tekrar devreye giriyor.

7 Garanti

Bu cihaz için, yurtdışındaki mümessilliklerimizin vermiş olduğu garanti şartları geçerlidir. Bu hususda daha detaylı bilgi almak için, cihazı satın aldığınız satıcıya başvurunuz.

Garanti süresi içerisinde bu garantiden yararlanabilmek için, cihazi satın aldığınızı gösteren fişi veya faturayı göstermeniz şarttır.

8 Çevre koruması/imha

Çevre koruması, Bosch Grubu'nun temel bir şirket prensibidir. Ürünlerin kalitesi, ekonomiklilik ve çevre koruması, bizler için aynı önem seviyesindedir. Çevre korumasına ilişkin yasalara ve talimatlara çok sıkı bir şekilde uyulmaktadır. Çevrenin koruması için bizler, mümkün olan en iyi teknolojiyi ve malzemeyi kullanmaya özen gösteririz.

Ambalaj

Ürünlerin ambalajında, optimum bir geri kazanıma (Recycling) imkan sağlayan, ülkeye özel geri kazandırma sistemleri kullanılmaktadır. Kullandığımız tüm paketleme malzemeleri çevreye zarar vermeyen, geri dönüşümlü malzemelerdir.

Kullanılmış cihaz

Kullanılmış cihazlar, tekrar kullanılabilecek malzemeler içermektedir. Bu yapı grupları kolayca ayırt edilebilmektedir. Plastikler işaretlenmiştir. Böylelikle farklı grupları ayrıştırılabilir ve geri dönüştürme veya imha için yönlendirilebilir.

Eski Elektrikli ve Elektronik Cihazlar

Kullanılamaz durumdaki elektronik veya elektrikli cihazlar, ayrı bir yerde toplanmalı ve çevre korumasına uygun geri dönüşüm uygulaması için ilgili kuruluşlara teslim edilmelidir (eski elektronik ve elektrikli cihazlara ilişkin Avrupa Birliği yönetmeliği).

Eski elektrikli veya elektronik cihazları imha etmek için,

ülkeye özgü iade ve toplama sistemlerini kullanın.

Piller evsel atık çöpüne atılmamalıdır. Kullanılmış piller, yerel toplama sistemlerinde imha edilmelidir.

Değişiklik hakları saklıdır.

9 Üretici firma

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

İthalatçı firma: BSH Ev Aletleri ve Tic. A. Ş.

Fatih Sultan Mehmet Mah. Balkan Cad. No: 51 Ümraniye-İstanbul-Türkiye

Tel.: [phone] Fax: [phone]

Kullanım Süresi : 10 YIL (Ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresi)

- Malın ayıplı olduğunu anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;

a Sözleşmeden dönme,
b Satış bedelinde indirim isteme,
c Ücretsiz onarılmasını isteme,
d Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.

- Tüketicinin bu haklarından ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür.

Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanbilir. Satıcı,üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.

• Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın; a Garanti süresi içinde tekrar arızalanması,
  b Tamiri için gereken azami sürenin aşılması,
  c Tamirinin mümkün olmadığını, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında; tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkan varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.
• Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içersinde mala ilişkin arızanın Yetkili Servis İstasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın Yetkili servis istasyonuna teslim tarihinden itibaren başlar.
  Malın arızasının 10 iş günü içersinde giderilmemesi halinde, üretici veya ithalatçı, malın tamiri tamamlanıncaya kadar benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içersinde arızalanması durumunda tamirde geçen süre garanti süresine eklenir.
• Malın kullanım kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
• Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işlemlerinin yapıldığı yerlerdeki tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabili.
