GEBRUIKSAANWIJZING TS 230 F HUSQVARNA

NL Gebruiksaanwijzing

HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Gothenburg, Sweden, verklaart dat de machine TS230F voldoet aan de eisen van de volgende RICHTLIJNEN:

• "MACHINES", gewijzigd (89/392/EEC)
• "LAAGSPANNING", gewijzigd (73/23/EEC)
• "CEM" (89/336/EEC)
• "GELUID" (2000/14/EEC)
- "AFGEDANKTE ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR (AEEA)" (2002/96/EG)

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE ENLIGT EU-DIREKTIVEN:

NL - Informatie met betrekking tot het milieu

Het symbool op het product of de verpakking betekent dat dit product niet mag worden behandeld als gewoon huishoudelijk afval, maar in plaats daarvan moet worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen. Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Elke machine ondergaat vóór het verlaten van onze fabriek een aantal controlebeurten waarbij alles nauwkeurig gecontroleerd wordt.

Indien u onze instructies strikt naleeft, zal uw machine bij normale werkomstandigheden lang meegaan.

De gebruiksaanwijzingen en de onderdelen uit deze handleiding worden ter informatie opgegeven en zijn niet bindend. De garantievoorwaarden zijn niet geldig bij foutief gebruik of nalatigheid, of bij beschadigingen die te wijten zijn aan de levering, het concept of het gebruik van de machine. Teneinde de kwaliteit van onze produkten steeds te verbeteren, behouden wij ons het recht voor, technische wijzigingen aan te brengen zonder voorafgaande berichtgeving.

De gebruiker kan dit document gebruiken om :

• zich aan de machine te wennen,
• alle toepassingsmogelijkheden te leren kennen,
• ongevallen te vermijden die te wijten zouden zijn aan een verkeerd gebruik, door een persoon die daar niet toe is opgeleid, bij onderhouds- en herstellingswerken of bij het verplaatsen en het vervoer,
• de betrouwbaarheid en de levensduur van de machine te verbeteren,
• in te staan voor een juist gebruik, een regelmatig onderhoud en een snelle reparatie, om zo de herstellingskosten en de duur van de immobilisatie tot een minimum te herleiden.

Deze handleiding dient steeds beschikbaar te zijn op de plaats waar de machine gebruikt wordt. ledere persoon die de machine installeert of gebruikt, dient deze handleiding te lezen en te gebruiken.

Met het oog op een optimale veiligheid, dienen de verplichte technische reglementeringen die van kracht zijn in het land waar de machine gebruikt wordt, eveneens te worden nageleefd.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

De gebruikte pictogrammen op de machines (in kleur) en in de handleiding wijzen op tips i.v.m. uw veiligheid.

VERPLICHTING

Blauwe achtergrond, witte markering : verplichte veiligheid + rode markering : bewegingen verboden

WAARSCHUWING

Zwarte driehoek en markering op gele achtergrond : gevaar bij het niet naleven, de gebruiker of derden kunnen gekwetst worden en de machine of het gereedschap kunnen beschadigingen oplopen.

VERBOD

Rode cirkel met of zonder streep : gebruik, aanwezigheid verboden.

AANWIJZING

Informatie - instructie : bijzondere aanwijzingen i.v.m. het gebruik, de controle.

De fabrikant kan in geen geval aansprakelijk worden gesteld bij een verkeerd gebruik van of wijzigingen aan de machine.

Dit symbol betekent dat de machine overeenstemt met de betreffende Europese ritchtlijn.

VOORSCHRIFT

AANWIJZING INFORMATIE INSTRUKTIE

WAARSCHUWING

VERBODS-BEPALING

Deze tekens geven aanwijzingen die van belang zijn voor uw veiligheid

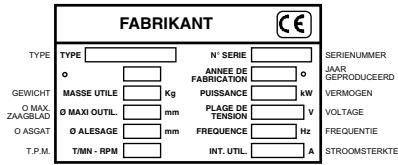

Typeplaatje

FABRIKANT TYPE N° SERIE SERIENUMMER YAR GEPRODUCEERD ANNE DE FABRICATION O MASSE UTILE Kg PUISANCE kW VERMOGEN O MAX. O MAXI OUTIL. mm PLAGE DE TENSION V O ASGAT O ALEGASE mm FREQUENCY Hz FREQUENTIE T.P.M. T/MN - RPM INT. UTIL A STROOMSTERKTE

1

Gebruik

• Toepassing : watergekoeld zagen en afkorten van tegelmaterial.
• Zaagblad met doorlopende rand ∅ 230 mm; asgat ∅ 25,4 mm.

Het gebruik van een zaagblad, anders dan met een door lopende diamantkroon, is verboden.

• Zaagdikte (materiaal) : 90° : 48 mm - 45° : 37 mm
• Max. zaagbreedte met gebruik aanslag 90° : 305 mm links 147 mm rechts
• Onbeperkte zaaglengte.

2

Technische gegevens

• Vermogen : 0,75 Kw (1 CV)
- Spanning : 230 V - 50 Hz - 1 Phase 115 V - 50 Hz 1 Phase
• Motortoerental : 2800 omw./min.
- Afmetingen (mm) : L x B x H = - 660 x 520 x 325
- Gewicht: 18 kg
- Zaagblad wordt gekoeld doordat het gedeeltelijk in koelvloeistof draait.
- Inhoud waterreservoir : 1,5 liter (voldoende voor 40 minuten zaagwerk).
- Netsnoer : H05 VVF 3, 0,75 mm ^2 - Lengtex: 1,50 meter.

MODEL	GELUID-NIVEAU	GELUIDS-DRUKNIVEAU	VIBRATIE-NIVEAU
	Lwa (dB)ISO 3744	Lpa (dB)ISO 4871	G en NFENV 25349
0.75 KW 240 V	76	63	0.09
0.75 KW 115 V	74	65	0.07

3

Controle vòor de inbedrijfstelling

Lees aandachtig de handleiding en maak U vertrouwd met de machine voordat u deze in gebruik neemt.

Het werkvlak moet volledig opgeruimd zijn, goed verlicht en vrij van gevaar (geen vochtigheid of gevaarlijke stoffen in de nabijheid).

De bedienende man moet beschermingsmiddelen dragen, aangepast aan het te verrichten werk.

Derden moeten op een veilige afstand van de werkplek worden gehouden.

Gebruik zaagbladen die geschikt zijn voor het uit te voeren werk (toerental, geometrie, toepassing, enzovoort...).

4

Elektrische aansluiting

- ELECTRISCHE VEILIGHEID : De machine mag uitsluitend worden aangesloten op een geaarde 30 mA aardlekschakelaar. Zie onze catalogus indien geen aardlekschakelaar geïnstalleerd is. - Correct gebruik van de restdifferentialstroom-inrichting, periodieke controle inbegrepen; voor gereedschap geleverd met zo'n inrichting geïntegreerd in de kabel of in de stekkerpen dient reparatie van een beschadigde kabel of stekker te gebeuren door de fabrikant, door één van zijn agenten of door een bekwame reparatiewerkplaats om het risico van een slecht uitgevoerde reparatie te voorkomen.

Ga na of de netspanning gelijk is aan de waarde, vermeld op het typeplaatje N van de machine [FIG. 1].

Gebruik eenfasige stopcontacten van het type 2 faseleiders + aarde.

Verlengsnoer:voldoende kabeldoorsnede voor het elektrisch vermogen. Aansluiten op de netstroom met een kabel van het type H07 RNF diameter 1,5 mm ^2 tot 50 meter lang.

5

Monteren van het blad

• de machine uitschakelen (steker uit de contactdoos halen).
• de kast van de schijf verwijderen (figuur 1).
• De tafel verwijderen door aan de hendels te trekken (figuur 2 en 3).
• De klemmoer van de motor demonteren, schroefdraad rechts.
• de flens verwijderen.
• de diamantschijf op zijn plaats aanbrengen.

Let op de draairichting die met een pijl is aangegeven op één van de zijkanten van het zaagblad

Controleer of het ondersteuningsvlak van het zaagblad, de flenzen en de spil, zuiver zijn

• Controleer of het zaagblad juist is uitgelijnd.
• Zet de spanflens op zijn plaats en draai de moer vast.
• De tafel op zijn plaats brengen.
• De schijfkast op zijn plaats brengen.

6

Ingebruikneming

Let steeds nauwkeurig op wat u doet Plaats uzelf in een gemakkelijke, evenwichtige houding.

Verwijder de sleutels en het stelgereedschap voordat u de machine in gebruik neemt

Zorg dat tijdens het gebruik de beschermkasten altijd op hun plaats zitten.

• Vul het waterreservoir.
• Sluit de machine op de netstroom aan.
• Schakel de machine aan door de aan/uitschakelaar in de stand I te zetten.

7 Snijmethode

Tijdens het zagen moet de beschermkast van het blad zo dicht mogelijk bij het materiaal zijn om opspattend water te vermijden

- Rechte sneden

• De twee clips aan de uiteinden van de geleider oplichten (figuur 4).
• De snijgeleider op zijn plaats brengen
• De twee clips dichtclippen
• De twee moeren losdraaien (figuur 5).
• Het beweegbare gedeelte van de geleider bijstellen
• De twee moeren aandraaien

- Haakse sneden

• Het toebehoren in de juiste stand brengen op het beweegbare gedeelte van de geleider.
• De geleider en het werkstuk samen aanschuiven.

- Haakse sneden

• De twee moeren aan de zijkant losschroeven (figuur 6).
• De motor in de gewenste snijhoek zetten (van 90° tot 45°).
• De twee moeren weer aandraaien.
• De snijgeleider afstellen op dezelfde manier als bij het rechte zagen.
• Het werkstuk vasthouden en langzaam naar voren schuiven.
• Niet te hard drukken als u klaar bent met het zagen.

- Houd het materiaal vast en zorg voor een geleidelijke aanzetbeweging.

- Aan het einde van de snede mag u niet te hard drukken.

Naarmate u de machine gebruikt, moet u het waterpeil op de hoogste stand houden om het zaagblad af te koelen (of het water bijvullen afhankelijk van de gebruiksfrequentie).

- Schakel na het werk de machine uit door de aan/uitschakelaar in de stand 0 te plaatsen. Het heeft geen zin de machine onbelast te laten draaien.

8 Onderhoud (machine uitgeschakeld)

• De tank verwijderen (figuur 7).
• De tank legen.
• De machine dagelijks schoonmaken, ervoor zorgen dat de waterbak te allen tijde schoon is.
• Op een droge plaats opslaan.

Bewaar de machine op een veilige plaats en houd ze buiten het bereik van kinderen Onderhoud het snijgereedschap zorgvuldig

9 Belangrijke aanbevelingen

• Let erop dat het zaagblad nooit droog snijdt.
• Zorg ervoor dat het zaagblad juist is opgespannen.
• Zorg ervoor dat het ondersteuningsvlak van het zaagblad, de flenzen en de spil, zuiver zijn.

De fabrikant is niet aansprakelijk voor oneigenlijk gebruik, wijziging, aanpassing of motorisering anders dan oorspronkelijk door hem bepaald.

Op de werkplek mag de geluidsdruk groter zijn dan 85 dB (A). In dat geval moet u individuele beschermingsmaatregelen nemen.

10 Reparatie

Wij staan volledig tot uw beschikking om uw machine zo snel en goedkoop mogelijk te repareren (zie adres op keerzijde).

11 Onderdelen

Vermeld bij elke bestelling de aanwijzingen op het typekenplaatje van de machine alsook de referentie van het te vervangen onderdeel. Op die manier verliezen wij minder tijd en kunnen wij de te vervangen onderdelen sneller leveren.

00000000 (0) Artikel-nr Aantal

zie explosietekening

12 De schroothoop

Wanneer de machine definitief afgedankt wordt, dienen de wettelijke modaliteiten nageleefd te worden bij het weggooien ervan.

- Belangrijkste materialen :

• Motor : Aluminium (AL) - Staal (AC), Koper (CU) - Polyamide (PA)
• Machine : Aluminium (AL) - Inox

De gebruiksaanwijzingen en wisselstukken opgenomen in dit document zijn gegeven ter titel van inlichting en zijn niet van verbintenis.

Bekommerd over de kwaliteit van onze produkten behouden wij ons het voorrecht elke technische aanpassing te doen ter verbetering.
