Producttype	Ventilatorverwarming / elektrische convector
Merk	Klarstein
Model	10031979
Voeding	220-240 V ~ 50 Hz
Nominaal verwarmingsvermogen	2000 W (2,0 kW)
Minimaal vermogen	1000 W (1,0 kW)
Regelingstypen	Mechanische thermostaat (laag/hoog), dagelijkse en wekelijkse timer, ECO-modus, raamopeningsdetectie, kinderslot
Display	LED-scherm met temperatuur, uren, dagen, functie-iconen
Bediening	Touchpaneel en afstandsbediening
Verwarmingsniveaus	2 (laag en hoog)
Timer	Dagelijks en wekelijks (tot 4 cycli per dag)
ECO-functie	Ja, vermindert energieverbruik
Raamopeningsdetectie	Ja, automatische uitschakeling bij temperatuurdaling van 3°C in 2 minuten
Kinderslot	Ja, door pijltjestoetsen 3 seconden ingedrukt te houden
Installatie	Op voet met wielen of wandmontage
Geschat gewicht	3,5 kg (schatting)
Afmetingen (ong.)	40 x 20 x 30 cm (schatting)
Reiniging	Uitschakelen en laten afkoelen; achterkant reinigen door voorpaneel naar voren te trekken
Opslag	Op een koele, droge plaats, bij voorkeur in de originele verpakking
Veiligheidsinstructies	Niet afdekken, uit de buurt van brandbare materialen houden, niet in de buurt van water gebruiken, niet gebruiken met externe timer, reparatie alleen door een professional
Beoogd gebruik	Huishoudelijk, in goed geïsoleerde ruimtes of incidenteel gebruik
Meegeleverde accessoires	Afstandsbediening, wielen, wandmontageset (niet gespecificeerd, te controleren)
Garantie	2 jaar (standaard)

Veelgestelde vragen - 10031979 Klarstein

Hoe stel ik de dagelijkse timer in?

Druk op de W/24H-toets om over te schakelen naar de dagelijkse timer (DayTimer). Gebruik de pijltjestoetsen (13, 14) om het uur te selecteren, daarna instellingen (16) om de minuten in te stellen. Bevestig met de OK-knop.

Hoe activeer ik het kinderslot?

Houd de twee pijltjestoetsen (14 en 15) 3 seconden ingedrukt. Het slotpictogram verschijnt. Om te ontgrendelen, herhaal dezelfde handeling.

Wat betekent de raamopeningsdetectie?

Als de kamertemperatuur in 2 minuten met 3°C daalt, detecteert de verwarming een open raam en schakelt automatisch uit. Het bijbehorende symbool wordt weergegeven.

Hoe schakel ik naar de ECO-modus?

Houd de toetsen instellingen (16) en pijltje omlaag (14) 3 seconden ingedrukt. U kunt ook op de ECO-knop van de afstandsbediening drukken.

Welk vermogen kiezen tussen hoog en laag?

Gebruik de pijltjestoets omlaag (14) voor het lage niveau (1000W) en de pijltjestoets omhoog (15) voor het hoge niveau (2000W). Het bijbehorende symbool verschijnt op het scherm.

Hoe reinig ik het apparaat?

Schakel eerst uit en laat afkoelen. Om de achterkant te reinigen, houd de convector aan de zijkanten vast en trek hem naar voren. Gebruik geen schuurmiddelen.

Kan het apparaat aan de muur worden bevestigd?

Ja, volg de meegeleverde wandmontage-instructies. Om te demonteren, druk op de ontgrendelknop en verwijder het van de muurplaat.

Hoe stel ik de tijd en dag in?

Houd de toetsen instellingen (16) en pijltje omhoog (15) 3 seconden ingedrukt. De dag knippert, selecteer deze met de pijltjes. Druk op instellingen om naar uren te gaan, daarna minuten. Bevestig.

Wat te doen als het apparaat niet aangaat?

Controleer of het stopcontact stroom heeft en of de aan/uit-knop is ingedrukt. Zorg ervoor dat de zekering niet is doorgeslagen. Als het probleem aanhoudt, neem contact op met een professional.

Waar vind ik reserveonderdelen?

Neem contact op met de fabrikant (Chal-Tec GmbH) of een erkende dealer. Reparaties moeten worden uitgevoerd door een gekwalificeerde professional.

GEBRUIKSAANWIJZING 10031979 Klarstein

Let op! Dit artikel is alleen geschikt voor goed geïsoleerde ruimtes of voor incidenteel gebruik.

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie over het artikel.

Veiligheidsinstructies 56

Productinformatieblad 57

Overzicht apparaat 58

Montage 58

Controlepaneel 60

Bediening 61

Reiniging 63

Instructies voor afvoer 64

Fabrikant & importeur (UK) 64

TECHNISCHE GEGEVENS

Artikelnummer 10030918
Stroomvoorziening 220-240 V ~ 50 Hz
Vermogen 1000 W / 2000 W

VEILIGHEIDSINSTRUCTIES

• Controleer voor gebruik de spanning op het typeplaatje en sluit het apparaat alleen aan als deze overeenkomt met de spanning van het stopcontact.
• Wanneer de stroomkabel of stekker beschadigd is laat u deze vervangen door een gediplomeerde kracht.
• Plaats de verwarming niet direct onder een stopcontact.
• Houdt een meter afstand tot brandbare materialen, zoals meubels, gordijnen e.d.
• Gebruik het apparaat buiten bereik van kinderen. Kinderen mogen het apparaat alleen onder toezicht bedienen.
• Het apparaat is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Gebruik het apparaat niet wanneer het een foutmelding geeft of in welke vorm dan beschadigd is.
• Reparaties mogen alleen door gekwalifi ceerde personen worden uitgevoerd.
• Verkeerde en eigenhandig uitgevoerde reparaties vormen een risico.
• Leg de stroomkabel niet onder tapijten of lopers.
• Leg de stroomkabel niet langs scherpe hoeken of hete oppervlaktes.
• Bedek de verwarming niet om oververhitting te voorkomen.
• Gebruik het apparaat niet met een externe timer, tijdschakelaar of ander apparaat dat de verwarming automatisch aanzet en uitschakelt.
• Dompel het apparaat niet in water of andere vloeistof(fen) onder.
• Gebruik het apparaat niet nabij bad, douche of zwembad.
• Gebruik het apparaat niet buitenshuis.
• Gebruik het apparaat niet met natte handen.
• Gebruik het apparaat niet op of nabij hete oppervlaktes.
• Gebruik het apparaat niet wanneer de stekker of stroomkabel beschadigd is.
• Neem voor het reinigen de stekker uit het stopcontact en laat het apparaat, indien nodig, volledig afkoelen.
• Gebruik geen schuurmiddel voor het schoonmaken.
• Gebruik alleen accessoires die nadrukkelijk door de fabrikant zijn goedgekeurd.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het apparaat alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het apparaat vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Let erop dat kinderen niet met het apparaat spelen.

LET OP!

Verbrandingsgevaar! Sommige onderdelen kunnen heel heet worden. Let erop dat u, uw kinderen of uw huisdieren zich niet verbranden.

PRODUCTINFORMATIEBLAD

Identificatie model(len) 10030917, 10030918
Aanduiding Symbol Waarde	Eenheid	Aanduiding	Eenheid
Warmtevermogen Alleen voor individuele elektrische accumulatiekachels:regulering van de warmtetoevoer
Nominaal warmtevermogen P	nom	2,0 kW	Handmatige	regeling van de warmtetoevoer met ingebouwde thermostaat		nee
Minimaal warmtevermogen P	min	1,0 kW	Handmatige	regeling van de warmtetoevoer met terugmelding van de kamer- en/ of externe temperatuur		nee
Maximaal continue warmtevermogen	Pmax	1,98 kW	Elektronische	regeling van de warmtetoevoer met terugmelding van de kamer- en/ of externe temperatuur		nee
Hulpenergieverbruik					Warmteafgifte met ondersteuning van een ventilator	nee
Bij nominaal warmtevermogen	elmax	1,875	kW		Type warmtevermogen / Kamertemperatuurcontrole
Bij minimaal warmtevermogen	elmin	0,936	kW Enkele	warmtestand, geen kamertemperatuurcontrole		nee
In stand-by modus	elsb	0,24 W		Twee of meer handmatig in te stellen standen, geen kamertemperatuurcontrole		nee
					Controle kamertemperatuur met mechanische thermostaat	nee
					Met elektronische kamertemperatuurcontrole	nee
					Met elektronische kamertemperatuurcontrole en tijdregulering	ja
					Met elektronische kamertemperatuurcontrole en weekdagregulering	nee
					Overige regelopties
					Kamertemperatuurcontrole met aanwezigheidsherkenning	nee
					Kamertemperatuurcontrole met open raam detectie	ja
					Met afstandsbediening	nee
					Met adaptieve regeling van het begin van de verwarming	nee
					Met bedrijfstijdbegrenzing	nee
					Met elektronische sensor	nee
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

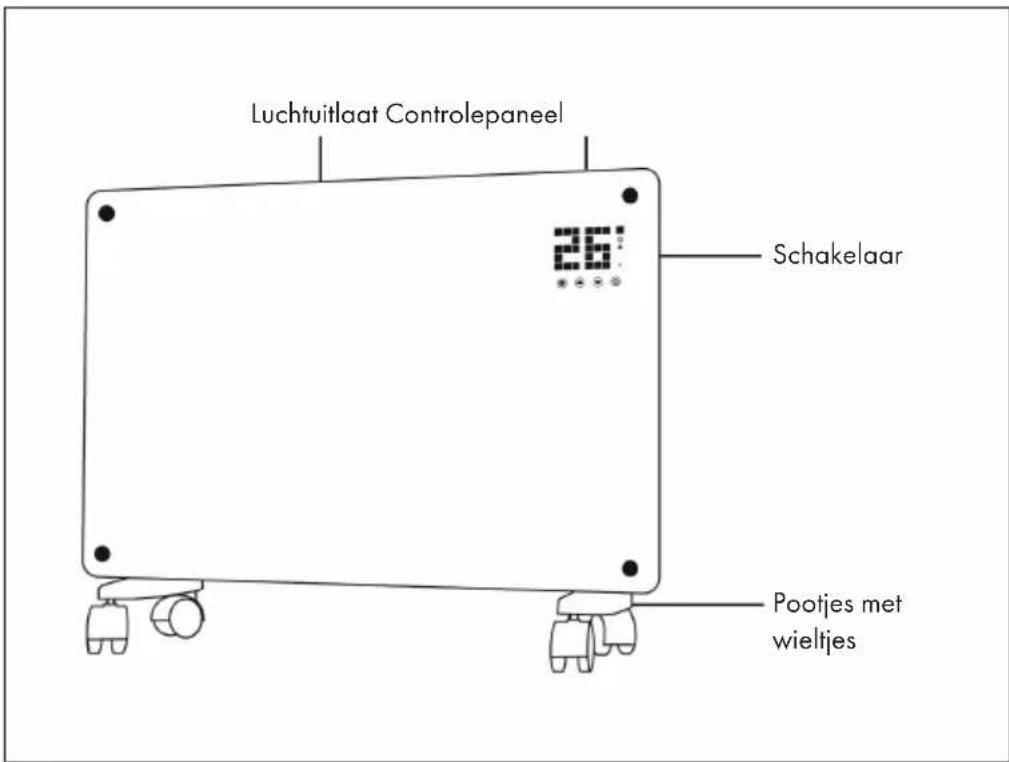

OVERZICHT APPARAAT

MONTAGE

Vrijstaande montage met wieltjes

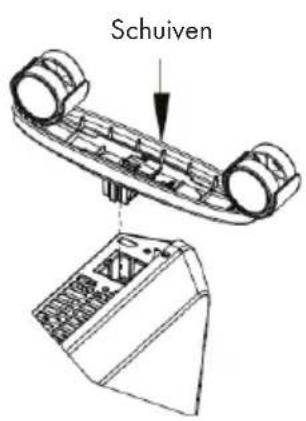

Wieltjes monteren Wieltjes verwijderen

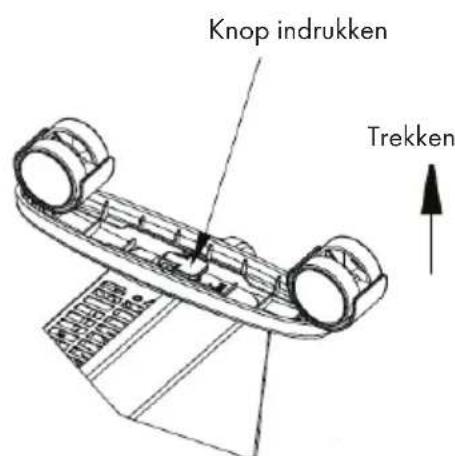

Wanneer de montage afgesloten is hoort u een klik.	Knop indrukken om de wieltjes weg te halen.

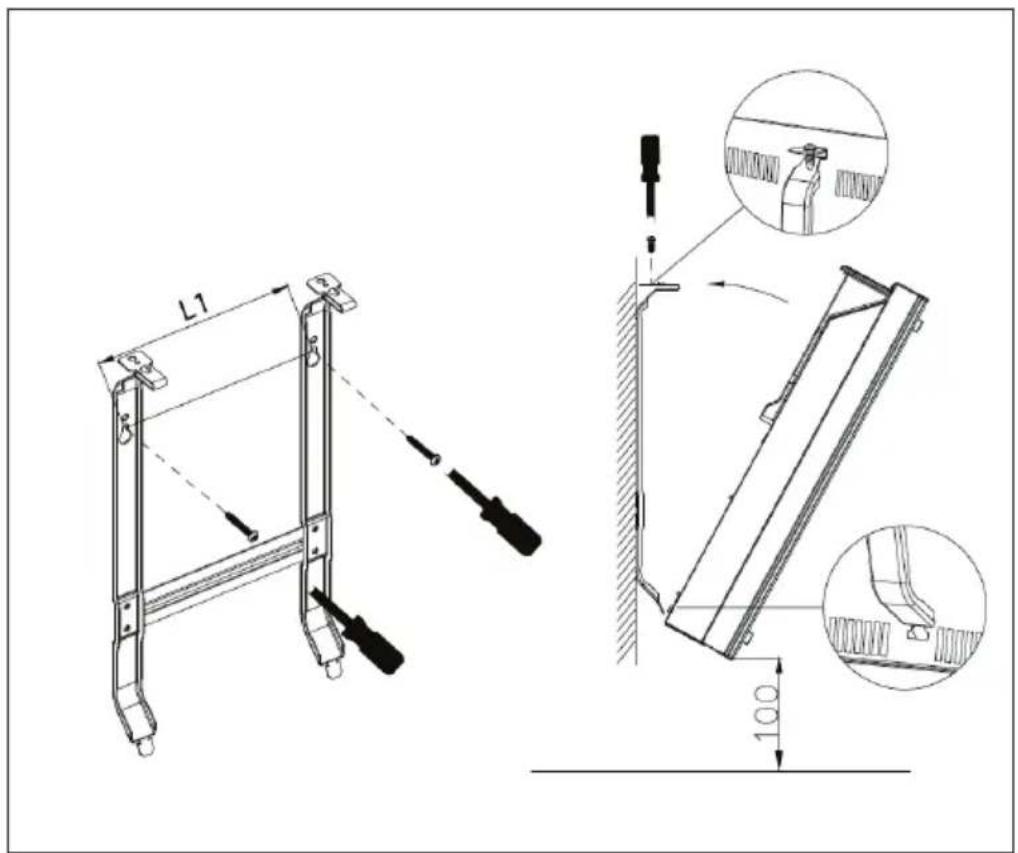

Wandmontage

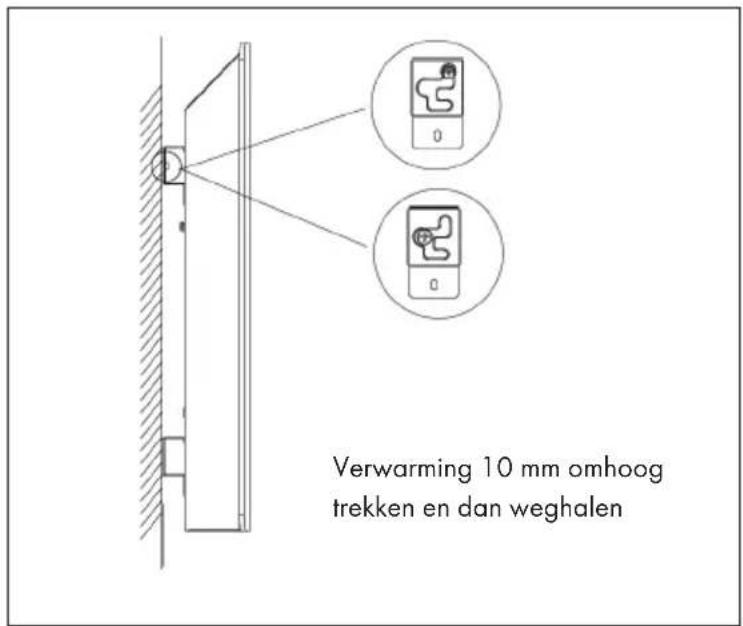

Van de muur afhalen

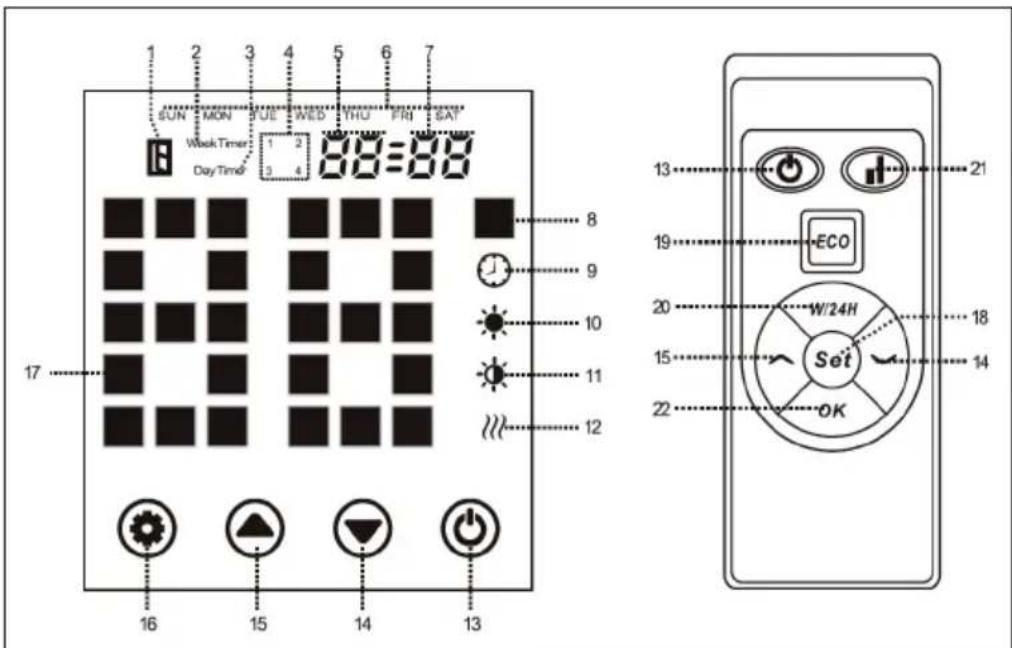

CONTROLEPANEEL

Weergaven Toetsen
1	'Raam open'	13	Aan/uit-schakelaar
2	Weektimer	14	Waarde omlaag
3	Dagtimer	15	Waarde omhoog
4	Timerperiode	16	Instellingen (bedieningspaneel)
5	Uren	17	Temperatuurweergave
6	Week	18	Instellingen (afstandsbediening)
7	Minuut 19 ECO modus aan/uit
8	Temperatuureenheid	20	Wisseltoets dag/week
9	Timer 21		Hoge/lage warmtestand 22 OK-toets
10	Hoge warmtestand
11	Lage warmtestand
12	Bedrijfsstatus verwarmingselement

BEDIENING

Ingebruikname

1. Neem het apparaat voorzichtig uit de doos. Bewaar de doos zodat u het toestel erin op kan bergen wanneer u hem langere tijd niet gebruikt.
2. Let erop dat het apparaat op uitgeschakeld staat voordat u het aansluit.
3. De verwarming moet in zijn geheel conform de montagehandleiding worden gemonteerd en geïnstalleerd.
4. Het is beter het stopcontact niet met andere energieverslindende apparaten te gebruiken om een overbelasting van het energiecircuit te voorkomen.

Inschakelen

Het apparaat aansluiten op het stroomcircuit. Het apparaat aanzetten met de Aan / Uit toets (13). Het apparaat staat nu in stand-by modus en de actuele tijd wordt weergegeven. De toetsen (13), (14), (15) en (16) lichten 10 seconden op en gaan dan weer uit. Het display laat nu de actuele kamertemperatuur zien.

Tijd instellen

Druk de instellingenknop (16) en de pijltjestoets omhoog (15) gedurende drie seconden tegelijk in. De weekaanduiding (6) knippert en de tijdinstelling is actief. Selecteer met de pijltjestoetsen een dag van de week. Druk op de instellingenknop (16) en de urenindicatie (5) knippert. Selecteer het juiste uur met de pijltjestoetsen (14, 15). Druk op de instellingenknop (16) om naar het instellen van de minuten te gaan. Kies met de pijltjestoetsen (14, 15) het juiste aantal minuten en bevestig de ingestelde tijd met de instellingenknop (16).

Temperatuurinstelling

Druk op de instellingentoets (16). De temperatuurweergave (17) knippert. Selecteer de temperatuur met de pijltjestoetsen (14, 15). Bevestig de invoer met de instellingenknop (16) of wacht 5 seconden waarna de instellingen automatisch worden overgenomen.

Vermogensstand kiezen

Gebruik de pijltjestoets omlaag (14) om de lage warmtestand te kiezen. In het display verschijnt het symbool ⚙ Gebruik de pijltjestoets omhoog (15) om de hoge warmtestand te kiezen. In het display verschijnt het symbool ⚙ U kunt ook de schakeltoets (21) indrukken om te wisselen tussen de hoge en lage warmtestand.

Kinderslot

Houd de beide pijltjestoetsen (14, 15) drie seconden ingedrukt. Het symbool voor het kinderslot ([ ]) verschijnt op het display. Het systeem is nu geblokkeerd, er kunnen geen instellingen worden uitgevoerd. Na 2 seconden laat het display de omgevingstemperatuur zien. In deze modus verschijnt, telkens wanneer een toets wordt ingedrukt, het symbool voor het kinderslot. Vrijgave: Houdt de beide pijltjestoetsen (14, 15) drie seconden ingedrukt. Het toestel is ontgrendeld. Alle gewenste instellingen kunnen weer uitgevoerd worden.

Activeren van de gevoelige displaytoetsen

Tijdens het gebruik gaan de displaytoetsen normaal gesproken uit. Raak het gebied onder de temperatuurweergave aan om de displaytoetsen te activeren.

ECO-modus (spaarstand)

Houd de instellingenknop (16) en de pijltjestoets omlaag(14) drie seconden lang ingedrukt (of druk op de ECO-toets op de afstandsbediening) om het toestel in de spaarstand te zetten. In deze bedrijfsmodus verschijnen slechts enkele indicaties op het display (afhankelijk van de instellingen die u voor de ECO-modus hebt gemaakt)

Spaarstand

Als gedurende 10 seconden geen toets wordt ingedrukt terwijl het toestel actief is, gaat het display in de spaarstand en geeft het alleen de actuele temperatuur weer.

Open raamdetectie

Als de omgevingstemperatuur binnen 2 minuten met 3°C daalt, activeert de verwarming de open raamdetectie. Het symbool verschijnt op het display en er klinkt een zoemtoon. De verwarming gaat uit.

Timer dagen/weken

Druk op de toets 'W/24H' om te wisselen tussen de instellingen voor de dag- en de weektimer. Het display toont overeenkomstig 'Day Timer' en 'Week Timer'.

Dagtimer: bij deze instelling verschijnt 'Day Timer' in het display. Om de uren in te stellen drukt op de afstandsbediening op 'Week Timer' Kies met de pijltjestoetsen (13, 14) een uur. Druk op de instellingenknop (16) om naar de minuteninstelling te gaan. Programmeer de minuten met de pijltjestoetsen. Bevestig met de OK toets en sla de gemaakte instellingen op.

Weektimer: de weektimer maakt vier bedrijfscycli per dag en zeven dagen per week mogelijk. In het display verschijnt 'Week Timer'. Druk op de instellingentoets (16) om een dag op te roepen (weergave (6) knippert). Selecteer de eerste bedrijfscyclus met de pijltjestoetsen (13, 14). Met de instellingentoets (16) overgaan tot het instellen van een starttijd, die u met de pijltjestoetsen selecteert.

Druk nogmaals op de instellingentoets (16) om een uitschakeltijd te programmeren. Ga op dezelfde manier te werk als met de inschakeltijd.

Instellingen verwijderen

Om alle voorgaande instellingen te verwijderen houdt u de toets (16) 10 seconden lang ingedrukt.

Uitschakelen

De Aan/Uit-knop indrukken. Het toestel schakelt vervolgens de verwarmingsmodus in.

REINIGING

Het is heel gemakkelijk om het toestel schoon te maken. Om de achterkant te kunnen reinigen houdt u de convectieverwarming met beide handen aan beide kanten vast en trekt u hem naar voren.

Plaats de verwarming na het schoonmaken weer terug.

Opslag

Als u het apparaat gedurende lange tijd niet gebruikt, is het raadzaam het schoon te maken en het (bij voorkeur in de originele doos) op een koele en droge plaats op te bergen.

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst het hiernaast afgebeelde symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht. Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen tegen de negatieve consequenties. Informatie over recycling en de afvoer van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst.

Dit artikel bevat batterijen. Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van batterijen, mogen deze niet met het normale huisvuil worden weggegooid. Informeer naar de plaatselijke regelgeving inzake de gescheiden afvoer van batterijen. Door de batterijen volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen tegen de negatieve consequenties.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.

Importeur voor Groot-Brittannië:
