Harstad - Oven Eurom - Gratis gebruiksaanwijzing en handleiding

Merk	Eurom
Model	Harstad
Producttype	Elektrische muurhaard
Afmetingen (L x H x D)	90 x 57 x 11 cm
Gewicht	15 kg
Voeding	220-240 V ~ 50 Hz
Maximaal vermogen	2000 W
Instelbare vermogens	0 W (alleen vlammen), 1000 W, 2000 W
Verlichting	Ingebouwde LED-lamp voor vlameffect
Afstandsbediening	Ja, met AAA 1,5 V batterijen (niet inbegrepen)
Thermostaat	Instelbaar van 15 tot 30 °C (standaard 20 °C)
Timer	Wekelijkse programmering tot 10 instellingen
Beveiliging	Anti-oververhittingsbeveiliging
Installatie	Wandmontage, minimale hoogte onder het apparaat: 30 cm, aanbevolen 60 cm
Veiligheidsafstanden	Minimaal 1 m van brandbare materialen, 20 cm van zijwanden, 100 cm van het plafond
Minimale omgevingstemperatuur	Ruimte van minimaal 20 m³
Onderhoud	Reinig de buitenkant met een zachte doek; het glas met een zachte doek zonder schurende producten
Batterijen afstandsbediening	2 x AAA 1,5 V (niet inbegrepen)

Veelgestelde vragen - Harstad Eurom

Hoe installeer ik de Harstad haard?

Bevestig de wandsteun horizontaal aan een stevige, onbrandbare muur op de gewenste hoogte (onderkant van de haard minstens 30 cm van de vloer, aanbevolen 60 cm). Hang de haard aan de steun, bevestig vervolgens de veiligheidssteun met de Parker-schroeven. Plaats het glas door de stekkers in elkaar te schuiven en draai de schroef vast. Houd de veiligheidsafstanden aan: 1 m van brandbare materialen, 20 cm van zijwanden, 100 cm van het plafond.

Hoe schakel ik de haard in en stel ik de temperatuur in?

Zet de hoofdschakelaar op I (aan). Druk op de AAN/UIT-knop van de afstandsbediening. Gebruik de toetsen + of – om de gewenste temperatuur in te stellen (15-30 °C). Druk op 1000 W of 2000 W om het verwarmingsvermogen te kiezen, of op IC voor de automatische modus.

Hoe programmeer ik de wekelijkse timer?

Stel eerst de datum en tijd in met de toetsen DAG en TIJD. Druk op TIMER SET om een instelling te maken (01 tot 10). Kies de dagen met +/-, stel vervolgens de inschakeltijd (ON) en uitschakeltijd (OFF) en de temperatuur in. Bevestig elke stap met TIMER SET. Activeer de timer met TIMER ON/OFF.

Wat moet ik doen als de haard plotseling uitschakelt?

Dit kan worden veroorzaakt door oververhitting. Zet de schakelaar op O, haal de stekker uit het stopcontact, laat minstens 15 minuten afkoelen. Controleer of de ventilatieroosters niet geblokkeerd zijn en of het apparaat niet is afgedekt. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe maak ik de Harstad haard schoon?

Haal altijd de stekker uit het stopcontact en laat het apparaat afkoelen. Gebruik een zachte doek of zachte borstel voor de metalen buitenkant. Voor het glas volstaat een zachte, droge of licht vochtige doek. Gebruik nooit schurende schoonmaakmiddelen of speciale glasreinigers.

Welke batterijen worden gebruikt voor de afstandsbediening?

De afstandsbediening heeft twee AAA 1,5 V batterijen nodig. Deze zijn niet inbegrepen. Plaats ze met inachtneming van de aangegeven polariteit.

Kan ik de haard in een badkamer gebruiken?

Nee, de haard mag niet worden gebruikt in vochtige ruimtes zoals badkamers, wasruimtes, enz. Het is alleen ontworpen voor droog gebruik binnenshuis.

Hoe stel ik de vlamintensiteit in?

Gebruik de 'dimmer'-toets op de afstandsbediening. U kunt kiezen uit 5 niveaus van lichtintensiteit. Op het bedieningspaneel houdt u de I/O-toets ingedrukt om de verlichting te variëren.

Kan de haard zonder afstandsbediening worden gebruikt?

Ja, u kunt de toetsen op het bedieningspaneel gebruiken. Druk op I/O voor alleen de vlammen, I/O + 1000W voor half vermogen verwarming, I/O + 2000W voor vol vermogen. Let op: de thermostaat kan alleen met de afstandsbediening worden ingesteld.

Wat te doen bij een storing of defect?

Schakel het apparaat uit met de hoofdschakelaar, haal de stekker uit het stopcontact. Controleer het stopcontact en de zekering. Als de haard niet aangaat of een defect vertoont, probeer dan geen reparatie zelf uit te voeren. Neem contact op met uw leverancier of een erkende elektricien.

GEBRUIKSAANWIJZING Harstad Eurom

Instructieboekje Instruktionsbok

NL Gebruiksaanwijzing

NL Dit symbool op uw apparaat betekent: niet afdekken!

Aansluitspanning Volt/Hz 220-240 / 50

Max. vermogen Watt 2000

Instelmogelijkheden 0–1000-2000W

Lamp LED

Afmetingen cm 11 x 90 x 57

Gewicht kg 15

Batterijen afstandsbediening 2 x 1,5V AAA (niet bijgeleverd)

Algemene veiligheidsvoorschriften

1. Lees voor gebruik dit instructieboekje zorgvuldig en geheel door.
2. Controleer voor gebruik uw nieuwe kachel (incl. kabel en stekker) op zichtbare beschadigingen. Neem een beschadigde kachel niet in gebruik maar biedt hem uw leverancier aan ter vervanging.
3. Deze kachel mag uitsluitend opgehangen worden gebruikt. Stel hem dus niet in werking voordat hij volgens de voorschriften is geïnstalleerd!
4. Deze kachel is uitsluitend bedoeld voor normaal huishoudelijk gebruik. Gebruik het apparaat alleen voor bijverwarming in huis.
5. Deze kachel is niet geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem niet in de nabijheid van een kraan, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water de kachel binnendringt. Mocht de kachel tóch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een inwendig nat geworden kachel niet meer gebruiken maar ter reparatie aanbieden. Dompel kachel, snoer of stekker nooit in water of andere vloeistof en raak de kachel nooit met natte handen aan.
6. Aansluitspanning en frequentie, vermeld op het apparaat, dienen overeen te komen met die van het te gebruiken stopcontact. De elektrische installatie dient beveiligd te zijn met een aardlekschakelaar (max. 30 mAmp.). Plaats de kachel niet vlakbij- onder- of gericht op een stopcontact en niet in de buurt van open vuur of warmtebronnen.
7. Rol de elektrokabel volledig af voor u de stekker in het stopcontact steekt, en zorg ervoor dat hij nergens met de kachel in contact komt of anderszins heet kan worden. Leid de kabel niet onder tapijt door, bedek hem niet met matten, lopertjes o.i.d. en houd de kabel buiten de looproute. Zorg ervoor dat er niet op getrapt wordt en

er geen meubels op worden gezet. Leid de kabel niet om scherpe hoeken en wind hem na gebruik niet te strak op!

1. Het gebruik van een verlengsnoer wordt afgeraden omdat dit oververhitting en brand kan veroorzaken. Is het gebruik van een verlengsnoer onvermijdelijk, zorg dan voor een onbeschadigd, goedgekeurd verlengsnoer met een minimale doorsnee van 3 x 1,5 mm². Rol het snoer altijd geheel af om oververhitting te voorkomen! Om overbelasting en doorgebrande zekeringen te voorkomen geen andere apparatuur op hetzelfde stopcontact of dezelfde elektrische groep aansluiten als waar de kachel op aangesloten is.

2. Gebruik de kachel niet buitenshuis en niet in ruimtes, kleiner dan 20 m³.

3. Een kachel bevat inwendig hete en/of gloeiende en vonkende delen. Gebruik hem dus niet in een omgeving waar brandstoffen, verf, ontbrandbare vloeistoffen en/of gassen enz. worden bewaard.

4. Gebruik de kachel niet vlakbij of gericht op meubels, dieren, gordijnen, papier, kleding, beddengoed of andere brandbare zaken. Houd dit minstens 1 meter van de kachel verwijderd!

5. Bedek een kachel nooit! Aanzuig- en uitblaasopeningen mogen op geen enkele wijze worden geblokkeerd, om brand te voorkomen. Gebruik de kachel dus ook nooit om kleding op te drogen of iets op te zetten. De lucht rond een kachel moet vrij kunnen circuleren. Plaats hem dus niet te dicht op muren of grote voorwerpen en niet onder een plank, kast o.i.d.

6. Voorkom dat vreemde voorwerpen door de ventilatie- of uitblaasopeningen de kachel binnendringen. Dit kan een elektrische schok, brand of beschadiging veroorzaken.

7. Laat een werkende kachel nooit zonder toezicht achter maar schakel hem éérst uit en neem vervolgens de stekker uit het stopcontact. Altijd stekker uit het stopcontact als de kachel niet in gebruik is! Pak de stekker daartoe in de hand; trek nooit aan het koord!

8. Schakel altijd de kachel uit, neem de stekker uit het stopcontact en laat de kachel eerst afkoelen wanneer u:

9. de kachel wilt schoonmaken

10. onderhoud aan de kachel wilt uitvoeren

11. de kachel aanraakt of verplaatst.

12. Deze kachel wordt heet tijdens het gebruik. Om brandwonden te voorkomen niet met de blote huid de hete oppervlakken aanraken!

13. Deze kachel kan, behalve handmatig, ook met een timer worden bediend. Hoe u hem ook in werking stelt, zorg er te allen tijde voor dat alle veiligheidsvoorschriften in acht zijn genomen!

14. Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Kinderen, jonger dan 3 jaar dienen uit de buurt te worden gehouden, tenzij er continu toezicht op hen is. Kinderen, ouder dan 3 jaar maar jonger dan 8 jaar mogen het apparaat uitsluitend aan- of uitschakelen als het apparaat op zijn normale werkplek staat of geïnstalleerd is en wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn. Kinderen, ouder dan 3 jaar maar jonger dan 8 jaar mogen niet de stekker in het stopcontact steken, niet het apparaat regelen of reinigen en er geen gebruikersonderhoud aan uitvoeren.

Dit apparaat is niet geschikt om te worden bediend door kinderen of personen met lichamelijke, zintuiglijke of geestelijke beperkingen of door personen zonder kennis of ervaring met dit apparaat. Dit apparaat kan door kinderen van 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of geestelijke vaardigheden of gebrek aan ervaring en kennis worden gebruikt wanneer er toezicht op hen wordt gehouden of wanneer zij instructies hebben ontvangen aangaande het op veilige wijze gebruiken van het apparaat en begrijpen welke gevaren eraan verbonden zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

1. Houd de kachel schoon. Stof, vuil en/of aanslag in de kachel is een veelvoorkomende reden voor oververhitting. Zorg ervoor dat dergelijke neerslag regelmatig wordt verwijderd. Gebruik geen agressieve middelen of metalen schuursponsjes om het apparaat schoon te maken. Dat beschadigt de omkasting en delen van dit metaal zouden in het elektrische gedeelte terecht kunnen komen en kortsluiting kunnen veroorzaken.

2. Til de kachel niet op aan de glasplaat.

3. Stel het apparaat niet in werking wanneer u beschadigingen constateert aan apparaat, elektrokabel of stekker, of wanneer het slecht functioneert, is gevallen of op andere wijze een storing vertoont. Breng het complete apparaat terug naar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag altijd om originele onderdelen. Gebruik geen toevoegingen/accessoires op de kachel, die niet zijn aanbevolen of geleverd door de fabrikant. Het apparaat (incl. elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd

door daartoe bevoegde en gekwalificeerde personen. Onoordeelkundig uitgevoerde reparaties kunnen gevaar opleveren!

1. Gebruik de kachel uitsluitend voor het doel waarvoor hij is ontworpen en op de wijze zoals beschreven in dit instructieboekje.

Afwijkingen van 21 & 22 kunnen schade, brand en/of persoonlijk letsel veroorzaken. Zij doen de garantie vervallen en leverancier, importeur en/of fabrikant aanvaarden geen aansprakelijkheid voor de gevolgen!

Beschrijving

De HARSTAD bestaat uit een sfeerhaard (met inwendig o.a. een verwarmingselement en een ventilator, die de warmte aan de bovenzijde uit de haard blaast), de muursteun, een afstandsbediening en dit instructieboekje.

De sfeerhaard wordt aan de voorzijde afgedekt door een houten rand en glasplaat. Daarachter bevindt zich een metalen kast met aan de voorzijde de sfeerelementen, aan de zijkanten de luchtroosters en bovenop bevindt zich het rooster dat de warme lucht uitblaast en het bedieningspaneel. Aan de achterzijde zit de ophangbeugel en inwendig bevindt zich de techniek.

De muursteun dient aan de wand bevestigd te worden om er vervolgens de haard aan te kunnen haken. Schroeven, pluggen, afstandbeugeltje en parkertjes zijn bijgevoegd.

Met de afstandsbediening kunt u alle functies van de kachel bedienen.

Het instructieboekje dient u zodanig te bewaren dat het eenvoudig geraadpleegd kan worden, of bij doorverkoop van de haard kan worden meegeleverd.

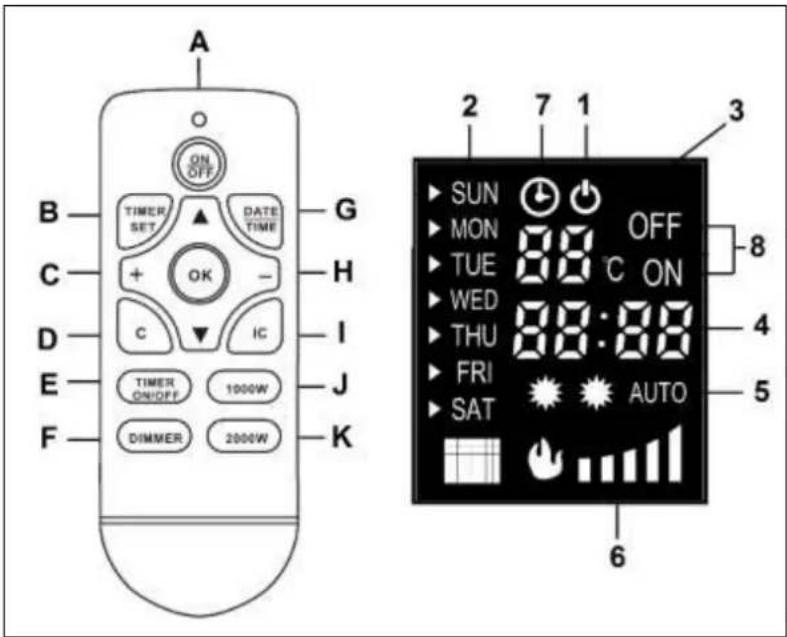

Afstandsbediening:

A. AAN/UIT-knop

B. Knop timerinstelling

C. + knop

D. Timerinstelling wissen

E. Timer aan/uit knop

F. Dimmer knop

G. DAG-en-TIJD knop

H. - knop

1. Stand-by lampje 5. Lampjes 1000W - 2000W - auto

2. Dagaanduiding 6. Dimmerinstelling

3. Temperatuur en thermostaat-instelling 7. Lampje timer in werking

4. Tijdaanduiding en timerinstelling 8. Timer ON & OFF instelling

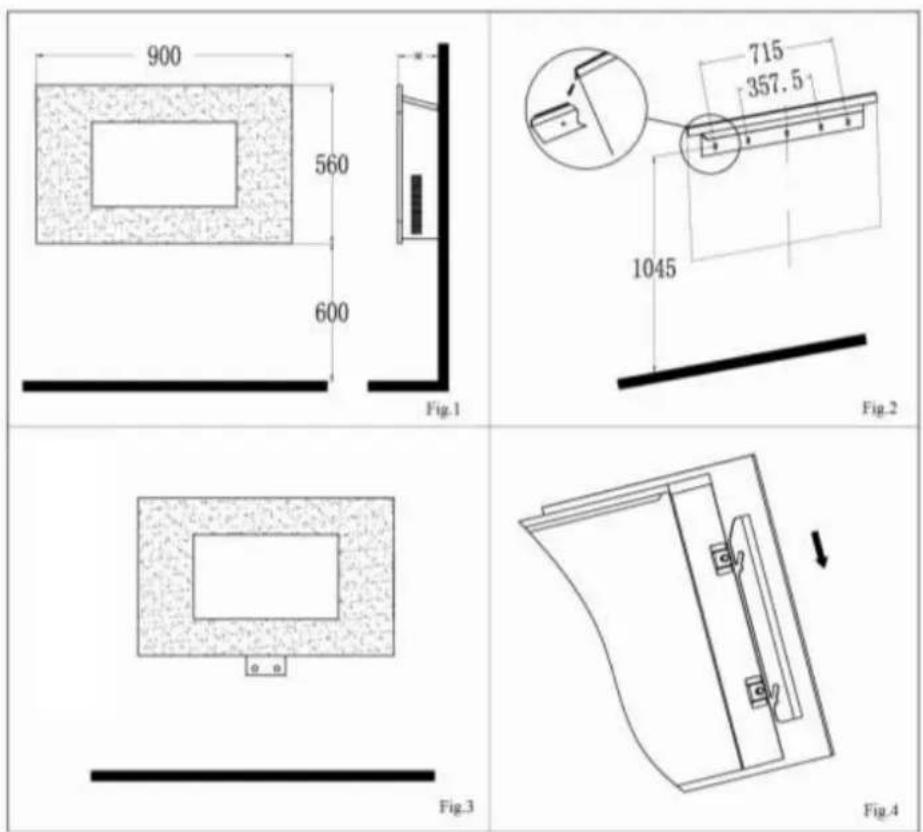

Plaats en Aansluiting

• Verwijder al het verpakkingsmateriaal en houd het buiten het bereik van kinderen. Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een fout/defect/storing kunnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel niet, maar wend u tot uw leverancier ter controle / vervanging.
• Gebruik de kachel niet voordat hij volledig volgens de voorschriften is geïnstalleerd en u het instructieboekje helemaal hebt doorgelezen! Dit apparaat is ontworpen om permanent aan een wand te worden opgehangen.
• Zorg voor een stevige, volkomen verticale, niet-trillinggevoelige en niet-brandbare wand, dus niet van hout of synthetisch materiaal en ook niet bekleed met brandbaar materiaal. Houd bij het boren rekening met evt. in de wand verwerkte leidingen.

• Kies een geschikte plaats voor de kachel, minimaal een meter verwijderd van alle obstructies, muren en brandbare materialen (zie ook de veiligheidsvoorschriften) en in de buurt van een minimaal 16 Amp. gezekerd, geaard stopcontact (beveiligd met 30 mA aardlekschakelaar). Dit stopcontact dient zich rechts van de haard te bevinden.

• De afstand tussen de onderkant van de kachel en de grond dient minstens 30 cm. te zijn, maar voor een optimaal zicht op de haard wordt een hoogte van 60 cm. geadviseerd. De afstand tussen kachel en zijmuren moet minstens 20 cm. zijn, tussen kachel en plafond minstens 100 cm. Hang het apparaat niet direct onder of recht voor een stopcontact (zie afb. 1).

• De muursteun dient volkomen horizontaal (waterpas!) aan de wand te worden bevestigd. Bepaal (rekening houdend met het bovenstaande) de plaats van de muursteun, markeer de plaats voor de schroeven en boor op de gemarkeerde plaatsen 5 gaten met een 6 mm. boor. Bevestig de pluggen in de gaten en schroef de muursteun vervolgens aan de wand. Houd bij het boren rekening met evt. in de wand verwerkte leidingen!

• Bevestig het borgingsbeugeltje met de beide parkertjes aan de onderzijde van de kachel, in de daarvoor bestemde gaatjes. De ene vlakke kant van het beugeltje dient tegen de onderzijde van de kachel-, de andere tegen de wand te rusten, zodanig dat het wanddeel onder de kachel uitsteekt (afb. 3). Als het glasscherm is geïnstalleerd wordt dit beugeltje aan het zicht onttrokken.
• Hang de kachel nu voorzichtig met zijn ophangbeugel centraal in de muursteun (zie afb. 2). De beugel mag niet buiten de steun uitsteken! De elektrokabel komt rechts-onder uit de kachel en dient van de warmte weggeleid te worden.
• Teken nu de plaats af waar het borgingsbeugeltje aan de muur moet worden geschroefd. Neem de haard weer van de wand, boor de beide gaten en voorzie ze van een plug, hang de kachel weer in de beugel en schroef het borgingsbeugeltje aan de wand.
• Hang de glasplaat (met twee personen!) met zijn vier haken over de vier knoppen aan de zijkant van de haard en controleer of ze er alle vier passend overheen vallen (zie fig. 4). Borg de glasplaat door het schroefje, dat door de beugel (die op de glasplaat zit) steekt, vast te draaien.
• De installatie is nu voltooid.

Let op: zorg ervoor dat het gewicht van de haard aan de muursteun hangt en niet op het borgingsbeugeltje rust!

INGEBRUIKNAME

• Controleer of de gegevens op het typeplaatje overeenkomen met die van de stroomvoorziening waarop u de kachel wilt aansluiten. Sluit geen andere apparatuur aan op dezelfde aansluiting.
• Voorzie de afstandsbediening van twee AAA-1,5V batterijen.
• Controleer of de hoofdschakelaar op UIT staat (O ingedrukt)
• Steek nu de stekker in het geaarde stopcontact.
• Zet de hoofdschakelaar op AAN (I ingedrukt). De kachel staat nu stand-by, op het display brandt het lampje ⏻
• U kunt de haard nu verder bedienen met de afstandsbediening of met de druktoetsen op de haard.

Druktoetsbediening:

Zonder afstandsbediening kunt u, door op de betreffende knoppen op het bedieningspaneeltje te drukken, handmatig 3 standen instellen; de corresponderende lampjes branden:

• I/O : alleen vlameffect
• I/O + 1000W : vlameffect en verwarmen op 1000W
• I/O + 2000W : vlameffect en verwarmen op 2000 Watt (alle lampjes branden).

Door de I/O knop langer in te drukken stelt u de dimmerfunctie in werking: de lichtintensiteit zal bij elk piepje iets af- of toenemen. Laat de knop los als de gewenste intensiteit is bereikt.

Let op! De thermostaat is niet handmatig te bedienen maar uitsluitend met de afstandsbediening. Standaard staat de thermostaat ingesteld op 20°C.

Afstandsbediening:

• Druk op de AAN/UIT-knop om de kachel in te schakelen
• Stel nu de gewenste temperatuur in. Normaal toont de temperatuur- en timerinstelling de omgevingstemperatuur. Door op de + of – knop te drukken krijgt u even knipperend de ingestelde temperatuur te zien en kunt u die aanpassen (van 15 tot 30°C) door op de + of – knoppen te drukken. Na enkele seconden schakelt het display terug naar de omgevingstemperatuur en is de nieuwe wenstemperatuur ingesteld. Standaard staat de temperatuur ingesteld op 20°C.
• Nu kunt u de kachel in werking stellen door op de knop '1000W' (half vermogen) of '2000W' (vol vermogen) te drukken. Wanneer de ingestelde temperatuur boven de omgevingstemperatuur ligt zal de kachel gaan verwarmen. (1000W, 2000W). De corresponderende lampjes op het display branden (1000W-1 ster, 2000W-2 sterren).
  Wanneer u op de IC-knop drukt kiest de kachel automatisch het meest geschikte vermogen. De corresponderende lampjes op het display branden (IC-Auto).
• De thermostaat schakelt de kachel uit wanneer de wenstemperatuur is bereikt, en schakelt hem weer in als de omgevingstemperatuur weer daalt.
• Door op de knop 'dimmer' te drukken kunt u het vlameffect van de sfeerhaard meer of minder helder instellen (5 standen).
• U schakelt de kachel uit door weer op de AAN/UIT-knop te drukken. De ingestelde wenstemperatuur wordt onthouden. Schakelt u vervolgens de kachel weer in dan dient u wel opnieuw een vermogen te kiezen.
• Wanneer u de kachel voor langere tijd wilt uitschakelen zet u ook de hoofdschakelaar op O (UIT). De ingestelde wenstemperatuur wordt gewist. Neem tenslotte de stekker uit het stopcontact.

TIMER

De kachel heeft een ingebouwde weektimer, die u in de gelegenheid stelt een weekprogramma van in- en uitschakelingen in te stellen. Stel daartoe eerst datum en tijd in; doet u dat niet, dan gaat de kachel ervan uit dat hij op zondag 00.00 uur is ingeschakeld!

• Druk op de AAN/UIT-knop om de kachel in te schakelen.
• Druk op de DAG-en-TIJD (DATE/TIME) knop; de dagaanduiding licht op. Selecteer met pijltjes en V de huidige dag en bevestig dit door nogmaals op de DAG-en-TIJD knop te drukken (SUN = zondag, MON = maandag enz.)

- Nu knippert de uuraanduiding. Door op de + en – knoppen te drukken selecteert u het huidige uur. Bevestig weer door op de DAG-en-TIJD knop te drukken.

• Nu knippert de minutenaanduiding. Door op de + en – knoppen te drukken selecteert u weer de juiste tijd. Bevestig door nogmaals op de DAG-en-TIJD knop te drukken.
• Datum en tijd zijn nu ingesteld.

- Om de weektimer in te stellen gaat u als volgt te werk:

• Stel vast dat de kachel met de AAN/UIT-knop is ingeschakeld.
• Druk op de knop Timerinstelling (TIMER SET). Op het display gaat de aanduiding '01' knipperen om aan te duiden dat u de eerste timerinstelling aanmaakt (er kunnen 10 timerinstellingen aangemaakt worden). Bevestig dit door nogmaals op de knop Timerinstelling te drukken.
• De dagaanduiding (SUN) knippert nu. Kies de dagen waarop de instelling moet werken (bijv. van maandag tot vrijdag) door + in te drukken bij de dagen die u wilt selecteren, - bij de dagen die u niet kiest (SUN = zondag, MON = maandag etc.) Met de pijltjes kunt u steeds naar een volgende dag. Druk nogmaals op de knop Timerinstelling om de keuze van de dagen te bevestigen.
• De uuraanduiding knippert nu en op het display verschijnt 'ON' (aan). Door op de + en – knoppen te drukken selecteert u het uur waarop u de kachel in werking wilt laten treden. Bevestig door op de knop timerinstelling te drukken.
• Nu knippert de minutenaanduiding. Door op de + en – knoppen te drukken selecteert u (met sprongen van 10 minuten) het tijdstip van in werking treding nader. Bevestig door nogmaals op de DAG-en-TIJD knop te drukken. De aanvangstijd is nu ingesteld.
• De uuraanduiding knippert weer, om de tijd in te stellen waarop de kachel zijn werking moet beëindigen. Op het display verschijn 'OFF'. Selecteer die tijd op dezelfde wijze als de in-werking-tijd en bevestig met de knop timerinstelling.
• Nu begint de temperatuur instelling te knipperen. Selecteer met de + of – knoppen de gewenste temperatuur en bevestig met de knop timerinstelling.
• Uw eerste timerinstelling is nu ingesteld.
• Om een tweede instelling te maken drukt u weer op de knop timerinstelling. Terwijl '01' knippert drukt u op de + knop: '02' verschijnt. Bevestig dit met de knop timerinstelling en stel vervolgens nieuwe dagen, uren en minuten in als hierboven beschreven.
• U kunt max. 10 timerinstellingen aanmaken. Voorkom dat deze tegenstrijdige of overlappende opdrachten bevatten.

- Om de kachel volgens de timer instellingen te laten werken gaat u als volgt te werk:

• Schakel de kachel in met de AAN/UIT-knop.
• Druk op de knop 1000W of 2000W om het gewenste vermogen in te stellen. Als de wenstemperatuur boven de omgevingstemperatuur ligt zal de kachel nu gaan verwarmen (1000W, 2000W). De corresponderende lampjes op het display branden (1000W-1 ster, 2000W-2 sterren).

Wanneer u op de IC-knop (automatische vermogenkeuze) drukt zal de kachel mogelijk al 20 minuten vóór de ingestelde tijd de ruimte beginnen op

te warmen. Na deze 20 minuten kiest de kachel automatisch het meest geschikte vermogen. De corresponderende lampjes op het display branden (IC-Auto).

• Door op de knop 'dimmer' te drukken kunt u het vlameffect van de sfeerhaard meer of minder helder instellen (5 standen).
• Activeer nu de timerwerking door op de knop TIMER ON/OFF (timer aan/uit) te drukken. Het lampje 'timer in werking' licht op en 01 knippert. Als u nu op OK drukt zal de kachel alle instellingen tot zondagavond 24.00 uur één keer afwerken. Wilt u dat het ingestelde schema wekelijks wordt herhaald, druk dan nogmaals op de knop TIMER ON/OFF. Op het display verschijnt nu het symbool ][ . Wanneer u nu op OK drukt, zal de timerinstelling wekelijks herhaald worden.
• Selecteert u geen timerinstelling dan kiest de kachel na ± 14 x knipperen automatisch voor instelling 01 en zal de kachel alle instellingen tot zondagavond 24.00 uur éénmaal afwerken.

Let op! Alle timerinstellingen (max. 10 per week) zullen successievelijk worden afgewerkt. Zorg er dus voor dat ze geen tegenstrijdigheden bevatten!

• Ook tijdens de timerwerking kunt u thermostaat, vermogen en dimmer desgewenst bijstellen.
• U stelt de timer buiten werking door op de knop TIMER ON/OF (timer aan/uit) te drukken. De kachel zal zich gedragen alsof er geen timerinstellingen zijn aangemaakt en gewoon gaan werken volgens de thermostaat- en vermogen instellingen. Door nogmaals op de knop TIMER ON/OFF te drukken activeert u de timerinstellingen weer.
• Om een timerinstelling te wissen drukt u op de knop Timerinstellingen. Op het display begint '01' te knipperen. Zoek met de + en - knoppen het instellingsnummer dat u wilt wissen en druk vervolgens op de C-knop (timerinstelling wissen). De timerinstelling verdwijnt onmiddellijk.

LET OP! Wanneer u de kachel volgens een timerprogramma wilt laten werken dient hij dus niet alleen stand-by, maar ook ingeschakeld (dmv. de AAN/UIT-knop) te blijven staan. Wanneer dat niet nodig is de kachel altijd d.m.v. de AAN/UIT-knop en de hoofdschakelaar uitschakelen en de stekker uit het stopcontact nemen.

LET OP! Dag- en tijd- worden gewist wanneer de stroomaansluiting wordt verbroken. Dat gebeurt niet alleen wanneer de stekker uit het stopcontact wordt genomen, maar ook wanneer de hoofdschakelaar op O (UIT) wordt gezet. De timerinstellingen blijven wel opgeslagen. Wanneer u de stroom weer aansluit en er zijn timerinstellingen ingevoerd, dan dient u dus direct dag- en tijd weer in te stellen, anders begint de tijd te tellen vanaf 0.00 uur!

Wanneer u ± 15 seconden geen opdrachten hebt gegeven dooft het display. Door op een willekeurige knop te drukken kunt u het weer activeren.

Uitschakelen

Wanneer de kachel niet in gebruik is dient u hem met de hoofdschakelaar uit te schakelen (O ingedrukt) en de stekker uit het stopcontact te nemen. Hiermee worden alle instellingen, óók datum en tijd, gewist. Alleen de timerinstellingen blijven bewaard.

Beveiliging

De Harstad sfeerhaard is uitgevoerd met een oververhittingsbeveiliging.

De oververhittingbeveiliging schakelt het kacheltje definitief uit wanneer het inwendig te heet wordt. Dat kan gebeuren wanneer het kacheltje zijn warmte onvoldoende kan afgeven of te weinig frisse lucht kan aanzuigen. Doorgaans is de oorzaak dus (gedeeltelijke) afdekking van het kacheltje, verstopping van de aanzuig- en/of uitblaasroosters, plaatsing te dicht bij bijv. een muur enz.

Als dit gebeurt, schakel dan de kachel uit door de hoofdschakelaar op O te zetten en neem de stekker uit het stopcontact. Laat de haard minimaal 15 minuten afkoelen en neem de reden van de oververhitting weg. Hierna kunt u de haard weer in gebruik nemen.

Herhaalt de oververhitting zich of kunt u de reden niet achterhalen, biedt de kachel dan ter controle/reparatie aan bij uw servicepunt.

Let op! Om veiligheidsredenen hervat de haard zijn werking niet automatisch na oververhitting. Voor inschakeling dient altijd op veilige omstandigheden te worden gecontroleerd! Schakel de haard daarom ook niet in d.m.v. een timer en sluit hem niet aan op een stroomvoorziening die regelmatig in- en uitschakelt.

Reiniging en Onderhoud

Neem altijd de stekker uit het stopcontact en laat de kachel eerst afkoelen voordat u hem schoonmaakt of anderszins aanraakt.

De Harstad sfeerhaard vraagt geen bijzonder onderhoud. Houd de aanzuig- en ventilatieopeningen altijd schoon en stofvrij. Om de metalen kast aan de buitenzijde schoon te maken kunt u een zachte doek of een zacht borsteltje gebruiken. Ook de glasplaat kan met een zachte doek worden gereinigd. Gebruik géén schurende schoonmaakmiddelen en ook geen speciale glasreinigers!

Indien zich een storing voordoet altijd onmiddellijk de stekker uit het stopcontact nemen en u tot een servicepunt wenden. Voer zelf geen reparaties uit en vraag altijd om originele onderdelen.

Als u de kachel na het seizoen op wilt ruimen, maak hem dan schoon, verpak hem z.m. in de originele doos en geef hem een koele, droge en stofvrij plaats. Zorg dat hij daarbij rechtop staat.

Problemen en oplossingen

Mocht de haard helemaal niet werken, check dan de stroomvoorziening. Werkt het stopcontact? Is er geen zekering doorgebrand?

Stopt de haard zijn werking plotseling dan kan de oververhittingbeveiliging in werking zijn getreden, zie onder 'Veiligheidsvoorziening'.

Indien zich andere storingen voordoen onmiddellijk de haard uitschakelen, stekker uit het stopcontact nemen en uw leverancier of een erkend elektricien raadplegen. Voer nooit zelf reparaties uit; dat is gevaarlijk en doet de garantie vervallen!
