Producttype	Printerrekenmachine
Merk	SHARP
Model	EL-1611P
Weergavecapaciteit	12 cijfers
Afdrukken	Thermisch of impact? (inktcilinder)
Afdruksnelheid	Ongeveer 1,6 regels/s
Afdrukpapier	Breedte 57–58 mm, maximale buitendiameter 80 mm
Voeding	6 V gelijkstroom: 4 AA-batterijen (R6) of netsnoer EA-28A (optioneel)
Afmetingen (ongeveer)	215 x 170 x 45 mm
Gewicht (met batterijen)	Ongeveer 315 g
Belangrijkste functies	4 bewerkingen, constante, kwadraat, ketting, macht, percentage, omgekeerde, winst, korting, geheugen, belasting, selectief afdrukken, zwevend of vast decimaal (F,3,2,1,0,A)
Automatische uitschakeling	Ongeveer 12 minuten na de laatste handeling
Reset	RESET-knop op de achterkant (gebruik een pen)
Onderhoud en reiniging	Zachte, droge doek; geen oplosmiddelen gebruiken
Vervangen van inktcilinder	Type EA-732R (linksom draaien)
Vervangen van papierrol	Type EA-7100P (buitendiameter ≤ 25 mm) of rol max 80 mm
Bedrijfstemperatuur	0 °C tot 40 °C
Meegeleverde accessoires	1 inktcilinder, 1 papierrol, 4 AA-batterijen, handleiding
Veiligheid	Niet blootstellen aan vocht; alleen adapter EA-28A gebruiken
Land van herkomst	Niet gespecificeerd (gemaakt door SHARP)

Veelgestelde vragen - EL-1611P SHARP

Hoe vervang ik de papierrol?

Knip voorzichtig het begin van de band af. Plaats de nieuwe rol (type EA-7100P of andere met buitendiameter ≤ 80 mm) in de rolhouder. Trek het papier recht naar voren. Forceer niet als het papier scheurt om blokkade te voorkomen.

Hoe vervang ik de inktcilinder?

Zet de rekenmachine uit. Verwijder het deksel van de printer. Draai de inktcilinder linksom en trek deze omhoog. Plaats de nieuwe cilinder (type EA-732R) door te drukken totdat hij vastklikt. Plaats het deksel terug.

Wat te doen bij fout of overbelasting?

Het scherm toont 'E' en drukt '----' af. Druk op C·CE om de fout te wissen. Alle andere toetsen zijn vergrendeld. Fouten kunnen optreden als het resultaat meer dan 12 hele cijfers bevat, bij delen door nul, of als het papier vastzit (fout 'P.E').

Hoe stel ik het belastingtarief in?

Druk op 2nd en daarna op RATE SET. Voer het tarief in (maximaal 4 cijfers, exclusief komma). Druk op TAX+ om op te slaan. Het tarief blijft in het geheugen, zelfs na uitschakeling, tenzij de batterijen worden verwijderd of de RESET-knop wordt ingedrukt.

Hoe gebruik ik het geheugen?

Gebruik M+ om het weergegeven getal aan het geheugen toe te voegen, M- om af te trekken. Druk op RM om de inhoud op te roepen. Druk op CM (of 2nd + CM) om het geheugen te wissen. De indicator 'M' verschijnt wanneer het geheugen niet nul is.

Hoe wijzig ik het aantal weergegeven decimalen?

Druk herhaaldelijk op 2nd en daarna op DEC om te kiezen tussen F (zwevend), 3, 2, 1, 0 of A (optelmodus). Modus A plaatst automatisch de komma op twee decimalen voor optellen/aftrekken.

Hoe schakel ik afdrukken uit om papier te besparen?

Druk op 2nd en daarna op P/NP. Het display toont 'P' (afdrukken) of 'NP' (niet afdrukken). In de niet-afdrukmodus kunt u een getal incidenteel afdrukken door op P te drukken.

Welk type batterijen gebruiken?

De rekenmachine werkt met 4 alkaline- of mangaanbatterijen van het formaat AA (R6). Vervang alle vier de batterijen tegelijk. Gebruik batterijen met hoog vermogen. Meng geen nieuwe en oude batterijen.

Hoe maak ik de rekenmachine schoon?

Gebruik een zachte, droge doek. Gebruik nooit oplosmiddelen, een natte doek of schurende middelen. Voor het afdrukmechanisme: verwijder het deksel en de inktcilinder, borstel voorzichtig het afdrukwiel met een klein borsteltje (tandenborstel) terwijl u het papier vooruit beweegt met de toets ↑.

Wat te doen als het display uit blijft of toetsen niet reageren?

Controleer de batterijen: verwijder het deksel van het batterijvak, vervang lege batterijen met de juiste polariteit. Druk op OFF en daarna op ON. Als er niets verschijnt, verwijder en plaats de batterijen opnieuw. Als het probleem aanhoudt, gebruik een pen om op de RESET-knop aan de achterkant van het apparaat te drukken, en druk daarna op ON/C·CE. Let op: dit wist het belastingtarief en de gegevens in het geheugen.

GEBRUIKSAANWIJZING EL-1611P SHARP

BEDIENINGSAANWIJZINGEN

Dank u voor het aanschaffen van de SHARP electronische printercalculator, model EL-1611P.

Voor een probleemloze werking van uw SHARP calculator, raden wij het volgende aan:

1. Stel de calculator niet bloot aan extreme temperatuurs-wisselingen en houd hem uit de buurt van vochtige en stoffige plaatsen.

2. De calculator kan met een zachte, droge doek worden schoongemaakt. Gebruik geen oplosmiddelen of een natte doek.

3. Omdat dit product niet waterbestendig is mag het niet gebruikt of bewaard worden waar vloeistoffen, bijv, water, erop kunnen spatten Regendruppels, waternevel, sap, koffie, stoom, zweet, enz zullen storingen veroorzaken.

4. Indien de calculator defect is, dient u deze naar een SHARP service-dealer, een officieel SHARP service-centrum of een SHARP reparatiecentrum te brengen.

5. Als u de stekker uit het stopcontact trekt of de batterijen vervangt, wordt het ingestelde belastingtarief gewist.

INHOUDSOPGAVE

Pagina BEDIENINGSORGANEN 68
VERVANGEN VAN INKTROL 70
VERVANGEN VAN PAPIERROL 71
VOEDING 73
FOUTEN 75
TECHNISCHE GEGEVENS 76
TERUGSTELLEN VAN HET APPARAAT (RESET) 77
REKENVOORBEELDEN 92
BEREKENING VAN BELASTINGTARIEVEN 98

BEDIENINGSORGANEN

AAN-TOETS / WISSEN / INGAVE-WISSENTOETS:

Wissen - Deze toets is tevens de wistoets voor het berekeningsregister en resets een foutstoestand.

Ingave wissen - Wanneer op deze toets wordt gedrukt nadat een cijfer, maar voordat een functie is ingegeven, dan wordt dit cijfer gewist.

UIT-TOETS:

Wanneer op deze toets wordt gedrukt, dan wordt de calculator uitgeschakeld.

PRINT-TOETS:

Ter bezuining op het papiergebruik, kan worden aangegeven dat alleen dat wat op het display verschijnt, moet worden geprint, zelfs in de niet-printenmodus.

Door na het ingeven van een nummer op P te drukken, zal dit nummer worden afgedrukt met het symbool #.

Door op □ te drukken, zal een scheidingsteken worden aangebracht in een ingegeven nummer, zoals een codo, datum, etc. Scheidingstekens worden op het display als punten en streepjes aangegeven, maar worden alleen als punten afgedrukt.

GEHEUGEN + TOETS / PRINTEN AAN / UIT-TOETS:

Druk op 2nd P/NP om de "printen" of "niet printen" gebruiksstand in te schakelen.

Hiermee kan de calculator in de "display/printen-" of in de "alleen display"-modus worden gezet, afhankelijk welke modus was ingeschakeld.

“P” op het display: printen ingesehakeld.

“NP” op het display: printen uitgeschakeld.

GEHEUGEN - TOETS / DECIMALEN-SELECTIETOETS:

Druk op 2nd DEC om het aantal decimaalplaatsen in de uitkomst in te stellen.

$$ \boxed {\rightarrow F \rightarrow 3 \rightarrow 2 \rightarrow 1 \rightarrow 0 \rightarrow A} $$

“F” op het display:

Het antwoord wordt aangegeven in het zwevende decimalensysteem.

"3, 2, 1, 0" op het display:

Stelt van te voren het aantal decimalen voor het antwoord in.

"A" op het display (optelmodus):

Het decimaalteken wordt bij optellen en aftrekken automatisch links van het tweede cijfer, geteld vanaf rechts, geplaatst. Bij gebruik van de decimaalteken-

invoegingsfunctie kunnen getallen worden opgeteld of afgetrokken zonder dat het decimaalteken wordt ingevoerd. Bij gebruik van , × of ÷ wordt deze functie automatisch opgeheven en wordt de decimaal correcte uitkomst in het drijvende decimaalsysteem afgedrukt.

TAX-

VÓÓR-BELASTING TOETS

RATE SET TAX+

INCLUSIEF-BELASTING TOETS / BELASTINGTARIEF-INSTELTOETS:

Druk op 2nd RATE SET om het belastingtarief in te stellen. (Voor het belastingtarief kunnen maximaal 4 cijfers plus het decimaalteken worden ingevoerd.)

2nd

TOETS VOOR TWEEDE FUNCTIE:

Druk eerst op de 2nd toets voor gebruik van de functies die boven de toetsen staan aangegeven, zoals "DEC". (Bij indrukken van de 2nd toets verschijnt "2nd" bovenaan op het display.)

Voorbeeld: Om de instelling voor cijfers achter de komma te veranderen van F naar 2. 2nd DEC, 2nd DEC

PAPIERDOORVOER-TOETS:

Wanneer op deze toets wordt gedrukt, wordt het papier een stukje doorgevoerd.

DISPLAY:

2nd: 2nd functies zijn beschikbaar

TAX+: Inclusief belasting

TAX-: Vóór belasting

TAX : Belastingtarief

M: Geheugen (memory)

-: Min

E: Fout

- Voor illustratiedoeleinden zijn alle relevante symbolen op het bovenstaande display aangegeven. In werkelijkheid zal dit echter nooit voorkomen.

VERVANNGEN VAN INKTROL

Als de cijfers niet duidelijk worden afgedrukt maar de inktrrol juist geplaatst is, moet de inktrrol worden vervangen.

Inktrol: Type EA-732R

WAARSHUWING

HET AANBRENGEN VAN INKT OP EEN VERSLETEN INKTROL OF HET GEBRUIK VAN EEN NIET VOORGESCHREVEN INKTROL KAN RESULTEREN IN ERNSTIGE BESCHADIGINGEN AAN DE PRINTER.

1) Schakel de calculator uit.
2) Verwijder het afdekkapje van de printer. (Afb. 1)
3) Verwijder de inktrrol door deze naar links te draaien en omhoog te trekken. (Afb. 2)
4) Plaats de nieuwe inktrrol en druk deze in de juiste positie. Controleer of de inktrrol stevig op zijn plaats zit. (Afb. 3)
5) Breng het afdekkapje van de printer weer aan.

Reinigen van het afdrukmechanisme

Indien de afdruk na langdurig gebruik wazig wordt, dient u het drukwiel als volgt te reinigen:

1) Verwijder het afdekkapje van de printer en de inktrrol.
2) Plaats de papierrol en voer het papier door tot dit uit de voorzijde van het afdrukmechanisme komt.
3) Duw een kleine borstel (zoals een tandenborstel) lichtjes tegen het drukwiel en reinig het wiel door op ↑ te drukken.
4) Breng de inktrrol en het afdekkapje weer aan.

Opmerking: • Probeer tijdens het afdrukken nooit de afdrukriem te draaien en let erop dat de beweging van de riem niet wordt belemmerd. Dit kan namelijk foutief afdrukken tot gevolg hebben.

- Draai het afdrukmechanisme niet met de hand rond, daar dit beschadigingen zou kunnen veroorzaken.

VERVANGEN VAN PAPIERRÓL

Plaats geen papierrol waarvan het papier gescheurd is. Het papier kan dan namelijk vastlopen.

Knip altijd eerst de aanloopstrook met een schaar af.

◆ Wanneer een papierrol wordt gebruikt met een maximale buitendiameter van 25 mm:

Rol papier: Type EA-7100P

N.B.: Vervangingsrollen zijn daar verkrijgbaar waar de EL-1611P calculator wordt verkocht.

◆ Wanneer een papierrol wordt gebruikt met een binnendiameter van 12 mm en een maximale buitendiameter van 80 mm:

Let op: • Plaats nooit het bijgeleverde papier (buitendiameter van 25 mm) in de houder.

• Wanneer bij het vervangen van het papier de binnenzijde van de printer wordt aangeraakt, dan kan de printer worden beschadigd.
• De calculator beschikt over een "papier vrij"-mechanisme. Trek bij het verwijderen van het papier, het papier aan de papiersnijderzijde recht naar buiten.

VOEDING

Deze eenheid werkt op batterijen.

De eenheid kan ook via een AC-adapter op een AC-voedingsbron worden aangesloten.

WERKING OP BATTERIJEN

Wanneer de weergave op het scherm vaag wordt of de printer voor of tijdens het afdrukken zomaar stopt, moeten de batterijen vervangen worden.

Batterij: Heavy-duty mangaanbatterij, AA-formaat (of R6) × 4

1. Schakel de calculator uit door op OFF te drukken.

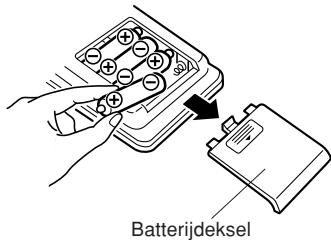

2. Verwijder het batterijdeksel door dit in de richting van de pijl op het deksel te schuiven.
3. Plaats de batterijen. Controleer of de “+” en “−” markeringen op de batterijen overeenkomen met de “+” and “−” markeringen in de eenheid. Vervang de 4 batterijen altijd tegelijkertijd.
4. Breng het batterijdeksel aan.
5. Druk na het vervangen op OFF en ON, in deze volgorde, om de calculator te wissen.

Wanneer de batterijen goed zijn aangebracht, verschijnt "0." op het display. (Indien er niets of een ander symbool op het display verschijnt, of wanneer de toetsen niet werken, vervang dan de batterijen en plaats deze opnieuw. Druk op OFF en ON, in deze volgorde, en controleer het display opnieuw.)

N.B.: Doordat uit een lege batterij de vloeistof weglekt, kan het niet-vervangen van een lege batterij schade toebrengen aan de calculator. Verwijder een lege batterij onmiddellijk.

NOTE: FOR NETHERLANDS ONLY

Batterij niet

weggooien, maar

inleveren als KCA.

Wanneer een AC-adapter op de calculator is aangesloten, dan wordt automatisch van de batterijen op de AC-voedingsbron overgeschakeld.

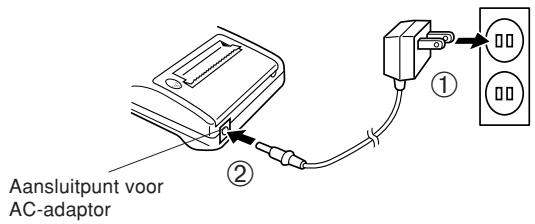

DE AC-ADAPTER AANSLUITEN

Controleer of de calculator uitgeschakeld is voordat u de netadapter aansluit of losmaakt.

Om de netadapter aan te sluiten, volgt u de stappen ① en ②.

Om de netadapter los te maken, voert u de procedure in de omgekeerde volgorde uit.

N.B.: • Wanneer de eenheid niet wordt gebruikt, verwijder de adapter dan uit de calculator en het stopcontact.

- Gebruik alleen een EA-28 AC-adapter.

LET OP

Wanneer een andere AC-adapter dan de EA-28A wordt gebruikt, kan er een ongeschikte voeding op uw SHARP calculator komen te staan en zal deze worden beschadigd.

FOUTEN

Er zijn verschillende situaties tijdens welke een fouttoestand zal optreden. Wanneer dit gebeurt, zal het foutsymbool "E" op het display verschijnen en zal "----" worden afgedrukt. Ook zullen alle toetsen, behalve C-CE, ↑ en OFF elektronisch worden geblokkeerd.

Druk op C·CE om het berekenen opnieuw te starten.

De inhoud van het geheugen ten tijde van de fout, is bewaard.

1. Wanneer het hele getai van een antwoord langer is dan 12 tekens en korter dan 24 tekens.

OVERFLOW-BEREKENING

$$ \left[\begin{array}{l}\text { bijv. Stel de positie voor het decimaalteken in op "F". }\8 8 8 8 8 8 8 8 8 8 8 8 \boxed {+} 3 4 5 6 7 8 9 2 3 4 5 6 \boxed {=} \rightarrow 1, 2 3 4 5 6 7 8 1 2 3 4 E\(1, 2 3 4 5 6 7 8 1 2 3 4 \times 1. 0 0 0. 0 0 0. 0 0 0. 0 0 0 = 1. 2 3 4. 5 6 7. 8 1 2. 3 4 0)\end{array}\right] $$

1. Wanneer een cijfer door nul wordt gedeeld (bijv. 5 ÷ 0 = ).

2. Wanneer de inhoud van het geheugen meer is dan 12 hele getallen (bijv. CM 9999999999999 M+ 1 M+)

3. Wanneer het hele getal van een quotient in een percentageberekening uit 25 tekens bestaat (bijv. 100000000000 ÷ 0,0000000001 %)

- Wanneer het papier vastloopt, de printer stopt en het foutsymbool "P.E" verschijnt. Schakel de calculator uit. Scheur het doorgevoerde papier af en trek het resterende deel van het papier naar voren en uit de printer.

TECHNISCHE GEGEVENS

Verwerkingscapaciteit:

Voeding:

12 tekens cijfers

6V ·s (gelijkspanning): Heavy-duty mangaanbatterij, AA-formaat (of R6) × 4

AC: plaatselijke spanning met AC-adapter EA-28A (optioneel)

Werking:

Heavy-duty mangaanbatterij, AA-formaat (of R6)

Ong. 5.000 uren (in niet-afdrukken stand, weergeven van 555'555 bij 25°C omgevingstemperatuur)

De gebruiksduur hangt af van het type batterijen en de wijze van gebruik.

Automatische

uitschakelfunctie (APO):

Om uw batterijen te sparen, schakelt deze functie de eenheid uit circa 12 minuten nadat de laatste keer een toets is ingedrukt.

Berekeningen:

Vier rekenkundige functies, constanten, kwadraat, reeksen, macht, percentage, omgekeerde getallen, toeslag, korting, geheugen, belasting, etc.

PRINTGEDEELTE

Printsnelheid:

Printpapier:

Bedrijfstemperatuur:

Stroomverbruik:

Afmetingen:

Gewicht:

Accessoires:

Heavy-duty mangaanbatterij, AA-formaat (of R6)

Ong. 1,6 regels/sec. (Bij een omgevingstemperatuur van 25°C, wanneer "159 • M" wordt afgedrukt.

De afdruksnelheid varieert afhankelijk van het aantal rijen dat wordt afgedrukt, de verschillende cijfertypen die gebruikt worden en het laadniveau van de batterijen.)

57 mm – 58 mm breed diameter van 80 mm (max.)

0^ C - 40^ C

6V ∼ (gelijkspanning): 1,7 W

1 × inktrrol (aangebracht), 1 × rol papier, 4 × batterij (R6) en gebruiksaanwijzing

TERUGSTELLEN VAN HET APPARAAT (RESET)

Als het apparaat tijdens het gebruik wordt blootgesteld aan sterke schokken, krachtige elektrische velden of een andere ongewone toestand, kan het gebeuren dat geen van de toetsen meer werkt. Macht dit voorkomen, druk dan op de RESET schakelaar aan de onderkant van het apparaat. De RESET schakelaar mag alleen worden ingedrukt:

• indien er een abnormale situatie optreedt en geen van de toetsen meer werkt.
• wanneer u de batterijen gaat aanbrengen of vervangen.

Opmerkingen:

- Bij indrukken van de RESET schakelaar worden het vastgelegde belastingtarief en eventuele opgeslagen gegevens gewist.

- Gebruik enkel een balpen om de RESET schakelaar in te drukken. Gebruik geen voorwerp waarvan de punt kan afbreken of een voorwerp met een erg spitse punt, zoals een naald.

- Druk op ON C·CE nadat u het RESET switch heeft ingedrukt en controleer of er inderdaad "0." verschijnt.

SUOMI

HUOMAUTUKSIA KÄYTÖSTÄ

1. Om er zeker van te gaan dat een berekening correct zal worden uitgevoerd, dient C-CE C-CE goed te worden ingedrukt alvorens met de berekening wordt begonnen.
2. Druk op 2nd P/NP om de print- of de niet printen-modus te selecteren. In de printmodus verschijnt "P" en in de niet printen-modus verschijnt "NP" op het display. Tenzij anders aangegeven, wordt aangenomen dat de calculator in de printmodus staat.
3. De annwijzingen in de voorbeelden zijn als volgt gerangschikt, tenzij anders aangegeven.
4. De symbolen op het display, zoals "F", "P" en "TAX+" enz., zijn hier afgekort – alleen "M" is aangegeven.

Positie van decimale punt (F, 3, 2, 1, 0, A)	Bediening	Display	Afdruk

LASKENTAESIMERKKEJÄ

Opmerking: □ werd niet gebruikt tijdens het invoeren van de getallen.

- Druk op CM om het geheugen te wissen alvorens met een berekening te beginnen waarbij het geheugen zal worden gobruikt.

VOORBEELD 1: Stel een 5% belastingtarief in.

Bereken het totaalbedrag bij 5% belasting op \$800.

VOORBEELD 2: Voer twee berekeningen uit met \840 en \525; beide bedragen zijn inclusief belasting. Bereken de belasting op het totaal en het totaal zonder belasting. (Belastingtarief: 5%)
