EL-1611P - Calcolatrice SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Calcolatrice stampante
Marca	SHARP
Modello	EL-1611P
Capacità di visualizzazione	12 cifre
Stampa	Termica o ad impatto? (rullo inchiostratore)
Velocità di stampa	Circa 1,6 righe/s
Carta di stampa	Larghezza 57–58 mm, diametro esterno max 80 mm
Alimentazione	6 V CC: 4 batterie AA (R6) o adattatore CA EA-28A (opzionale)
Dimensioni (circa)	215 x 170 x 45 mm
Peso (con batterie)	Circa 315 g
Funzioni principali	4 operazioni, costante, quadrato, catena, potenza, percentuale, inverso, profitto, sconto, memoria, tassa, stampa selettiva, decimale fluttuante o fissa (F,3,2,1,0,A)
Spegnimento automatico	Circa 12 minuti dopo l'ultima operazione
Reset	Pulsante RESET sul retro (usare una penna)
Manutenzione e pulizia	Panno morbido e asciutto; non usare solventi
Sostituzione del rullo inchiostratore	Tipo EA-732R (ruotare in senso antiorario)
Sostituzione del rotolo di carta	Tipo EA-7100P (diametro esterno ≤ 25 mm) o rotolo 80 mm max
Temperatura di funzionamento	0 °C a 40 °C
Accessori forniti	1 rullo inchiostratore, 1 rotolo carta, 4 batterie AA, manuale d'uso
Sicurezza	Non esporre all'umidità; utilizzare solo l'adattatore EA-28A
Paese d'origine	Non specificato (prodotto da SHARP)

Domande frequenti - EL-1611P SHARP

Come sostituire il rotolo di carta?

Tagliare con cura l'inizio della striscia. Inserire il nuovo rotolo (tipo EA-7100P o altro con diametro esterno ≤ 80 mm) nel portarotolo. Tirare la carta dritta in avanti. Non forzare se la carta è strappata per evitare inceppamenti.

Come sostituire il rullo inchiostratore?

Spegnere la calcolatrice. Rimuovere il coperchio della stampante. Ruotare il rullo inchiostratore in senso antiorario e tirarlo verso l'alto. Inserire il nuovo rullo (tipo EA-732R) premendo fino a quando non scatta. Rimontare il coperchio.

Cosa fare in caso di errore o superamento della capacità?

Lo schermo mostra 'E' e stampa '----'. Premere C·CE per cancellare l'errore. Tutti gli altri tasti sono bloccati. Gli errori possono verificarsi se il risultato supera 12 cifre intere, se si divide per zero o se la carta è bloccata (errore 'P.E').

Come impostare l'aliquota fiscale?

Premere 2nd poi RATE SET. Inserire l'aliquota (massimo 4 cifre, senza contare la virgola). Premere TAX+ per memorizzare. L'aliquota rimane in memoria anche dopo lo spegnimento, tranne se le batterie vengono rimosse o il pulsante RESET azionato.

Come usare la memoria?

Usare M+ per aggiungere il numero visualizzato alla memoria, M- per sottrarre. Per richiamare il contenuto, premere RM. Per cancellare la memoria, premere CM (o 2nd + CM). L'indicatore 'M' appare quando la memoria è diversa da zero.

Come cambiare il numero di decimali visualizzati?

Premere ripetutamente 2nd poi DEC per scegliere tra F (fluttuante), 3, 2, 1, 0 o A (modo addizione). Il modo A posiziona automaticamente la virgola a due decimali per addizioni/sottrazioni.

Come disattivare la stampa per risparmiare carta?

Premere 2nd poi P/NP. Il display mostra 'P' (stampa) o 'NP' (non stampa). In modalità non stampa, è possibile stampare occasionalmente un numero premendo P.

Che tipo di batterie usare?

La calcolatrice funziona con 4 batterie alcaline o al manganese formato AA (R6). Sostituire le quattro batterie contemporaneamente. Usare batterie di alta potenza. Non mescolare batterie nuove e usate.

Come pulire la calcolatrice?

Usare un panno morbido e asciutto. Non usare mai solventi, panno umido o prodotti abrasivi. Per il meccanismo di stampa, rimuovere il coperchio e il rullo inchiostratore, quindi spazzolare delicatamente la ruota della stampante con una piccola spazzola (spazzolino) mentre si fa avanzare la carta con il tasto ↑.

Cosa fare se il display rimane spento o i tasti non rispondono?

Controllare le batterie: rimuovere il coperchio del vano, sostituire le batterie esauste rispettando le polarità. Premere OFF poi ON. Se non appare nulla, rimuovere e reinstallare le batterie. Se il problema persiste, usare una penna per premere il pulsante RESET sul retro del dispositivo, poi premere ON/C·CE. Notare che ciò cancella l'aliquota fiscale e i dati in memoria.

MANUALE UTENTE EL-1611P SHARP

MANUALE DI ISTRUZIONI

BRUKSANVISNING

GEBRUIKSAANWIJZING

KÄYTTÖOHJE

Aprox. 315 g (con pilas)

Complimenti per l'ottimo acquisto della calcolatrice elettronica con stampante EL-1611P della Sharp.

Per mantenere la calcolatrice nelle migliori condizioni, si consiglia di osservare la precauzioni seguenti.

1. Non conservare la calcolatrice in luoghi soggetti a forti variazioni di temperatura, umidi o polverosi.
2. Per pulire la calcolatrice, usare soltando un panno morbido ed asciutto. Non usare solventi e non inumidire il panno.
3. Poichè il prodotto non è impermeabibe non utilizzarlo o riporlo in luoghi in cui si può bagnare. Anche gocce di pioggia, spruzzi d'acqua, succhi, caffè, vapore, esalazioni, etc. possono causare malfunzionamenti.

4. Se questo prodotto dovesse richiedere degli interventi tecnici, riovolgersi esclusivamente ad un rivenditore SHARP, ad un centro di assistenza autorizzato SHARP o ad un centro riparazioni SHARP, dove disponibile.

5. Se si stacca il cavo di alimentazione per interrompere completamente il flusso di corrente, o si sostituiscono le batterie, il tasso di tassazione correntemente memorizzato si cancella.

INDICE

Pag.

COMANDI E FUNZIONI 46

SOSTITUZIONE DEL NASTRO INCHIOSTRATO 48

SOSTITUZIONE DEL RULLO CARTA 49

ALIMENTAZIONE 51

ERRORI 53

DATI TECNICI 54

INIZIALIZZAZIONE DELL'UNITÁ 55

ESEMPI DI CALCOLO 91

CALCOLI DEL TASSO DI TASSAZIONE 98

COMANDI E FUNZIONI

ON

C·CE

TASTO ACCENSIONE / TASTO CANCELLAZIONE / CANCELLA IMMISSIONE:

Azzeramento - Questo tasto serve anche a cancellare / azzerare il registro di calcolo e per il ripristino / resettaggio doppo una condizione di errore.

Cancellazione immissione - Quando questo tasto viene premuto dopo l'immissione di un numero e prima di una funzione esso cancella il numero inviato.

OFF

TASTO DI SPEGNIMENTO:

Premendo questo tasto si spegne la calcolatrice.

P

TASTO DI STAMPA:

O pure capace di stampare solo il numero visualizzato, anche se non è inserita la funzione di stampa, in modo da economizzare la carta di stampa.

Premendo P dopo un'impostazione numerica, il numero impostato viene stampato accompagnanto dal simbolo #. Premendo •, nel numero i postato viene inserito un separatore, come per esempio un codice, una data, ecc. I separatori vengono visualizzati come dai trattini, ma vengono stampati come punti.

P/NP M+

DEC M-

TASTO MEMORIA + / TASTO ON/OFF STAMPA:

Premendo 2nd P/NP si seleziona la modalità con stampa o senza stampa.

Per inserire ia funzione di viualizzazione / stampa o quella di visualizzazione de sola.

"P" sul display: Modo Stampa.

"NP" sul display: Modo Non Stampa.

TASTO MEMORIA - / TASTO NUMERO DI DECIMALI:

Premendo 2nd DEC si imposta il numero di decimali nel risultato.

$$ \boxed {\rightarrow F \rightarrow 3 \rightarrow 2 \rightarrow 1 \rightarrow 0 \rightarrow A} $$

“F” sul display:

La risposta viene visualizzata sul sistema decimale a virgola variabile (“virgola flottante”).

“3, 2, 1, 0” sul display:

Preimposta il numero delle posizioni decimali nella risposta.

“A” sul display (modo Addizione):

La virgola decimale (indicata da un punto sul display), delle immissioni di addizione e di sottrazione viene

posizionata automaticamente dalla seconda cifra, al 2º posto, partendo da destra dall'ultima cifra di valore corrispondente al valore più basso del numero di immissione. L'uso del modo di addizione consente l'addizione e la sottrazione di numeri senza dovere inviare la posizione decimale. L'uso di ☐, ✗ e ÷ disattiva automaticamente la virgola ad inserimento fisso; I risultati vengono cioè stampati correttamente, con la virgola nella posizione determinata dalla posizione del selettore corrispondente nel sistema decimale a virgola mobile.

TASTO PRE-TAX (SENZA TASSE)

TASTO TASSE INCLUSE / TASTO DI IMPOSTAZIONE TASSO DI TASSAZIONE:

Premendo 2nd RATE SET si imposta il tasso di tassazione valuta. (Come tasso di tassazione è possibile memorizzare un valore a 4 cifre, decimali esclusi.)

TASTO 2nd FUNZIONE (seconda funzione):

Per attivare le funzioni indicate in alto sui tasti, quali "DEC", premere prima il tasto 2nd, (Dopo che si è premuto il tasto 2nd sul display, in alto, appare "2nd".)

Esempio: Per cambiare l'impostazione delle posizioni decimali da F a 2.

2nd DEC, 2nd DEC

TASTO D'AVANZAMENTO DELLA CARTA:

Premendo questo tasto, la carta avanza.

FORMATO DEL DISPLAY:

3, 2, 1, 0: posto della virgola preselezionato

A: virgola automatica

P: modo con stampa

NP: modo senza stampa

2nd: Le funzioni 2nd sono disponibili

TAX+: Tasse comprese

TAX-: Tasse escluse

TAX : Tasso di tassazione

M: memoria

-: meno

E: errore

- A scopo dell'illustrazione, tutti i simboli pertinenti sono visibili sul display sopra. In realtà, ciò non devrebbe però mai accadere.

SOSTITUZIONE DEL NASTRO INCHIOSTRATO

Se la stampa è sfocata anche se il nastro inchiostrato si trova sulla posizione corretta, sostituire il nastro.

Rutto inchiostrato: Tipo EA-732R

ATTENZIONE

L'AGGIUNTA DI INCHIOSTRO AL RULLO INCHIOSTRATO O L'USO DI UN RULLO DIVERSO DA QUELLO RACCOMANDATO PUO'CAUSARE GRAVI DANNI ALLA CALCOLATRICE.

1) Spegnere la calcolatrice.
2) Rimuovere il coperchio della stampante. (Fig. 1)
3) Togliere il rullo, girandolo in senso antiorario e tirandolo su. (Fig. 2)
4) Installare il nuovo rullo inchiostrato col colore corretto e premerio nella posizione corretta. Controllare che il rullo inchiostrato sia inserito saldamente. (Fig. 3)
5) Rimettere il coperchio della stampante.

Pullizia del meccanisma di stampa

Se dopo un certo tempo d'uso della calcolatrice la stampa diviene opaca, pulire il cilindro di stampa nel modo indicato di seguito:

1) Togliere il coperchio della stampante ed il rullo inchiostrato.
2) Inserire il rotolo di carta e far avanzare la carta fino a quando l'estremità fucriesce sul davanti del meccanismo di stampa.
3) Disporre una piccola spazzola (tipo spazzolino da denti) in modo leggero sul cilindro di stampa e pulirlo premendo il tasto [↑].
4) Rimettere il rullo inchiostrato e il coperchio della calcolatrice.

Notas: • Durante la stampa, non tentare di girare la cinghia di stampa, né trattenerla. Potrebbe essere causa di imprecisione della stampa.

- Non far girar il cilindro di stampa a mano: il che potrebbe causare dei danni all'apparechio.

SOSTITUZIONE DEL RULLO CARTA

Assolutamente non inserire un rotolo se la carta è strappata. Sarebbe causa di inceppamento.

Prima d'inserire la carta, tagliare sempre il bordo d'entrata con le forbici.

◆ Uso di un rotolo di carta di 25 mm di diametro o meno.

Rotolo di carta: Tipo EA-7100P

Nota: Ulteriori rotoli di carta sono disponibili nel negozio d'acuisto dell'EL-1611P.

◆ Usando carta di 12 mm diametro interno e fino a 80 mm di diametro esterno.

Attenzione: • Non usare la carta inclusa nel supporto (25 mm di diametro).
- Durante la sostituzione della carta, non toccare i meccanismi interni della calcolatrice. Ciò potrebbe causare dei danni.
- La calcolatrice è dotata del meccanismo di carta libera. Estraendo la carta, tirarla in modo diritto, verso l'avanti, sul lato del tagliacarta.

ALIMENTAZIONE

Questo apparecchio funzione a batterie secche.

Esso può comunque essere alimentato anche con corrente di rete, usando un adattore CA.

ALIMENTAZIONE A BATTERIA

Se il display si affievolisce oppure se la stampante cessa di funzionare prima di stampare o durante la stampa, le pile dovranno essere sostituite.

Batterie: Pila al manganese di lunga durata, formato AA (o R6) × 4

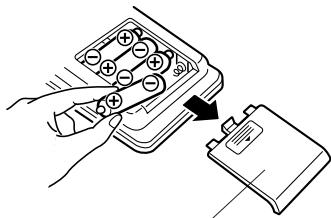

1. Spegnere la calcolatrice premendo OFF.
2. Togliere il coperchio delle batterie facendolo scorrere nella direzione della freccia.
3. Reinserire le pile. Far corrispondere i simboli “+” e “-” sulle bafterie con gli stessi simboli all'interno dello scompartimento. Inserire sempre 4 pile allo stesso tempo.
4. Ricollocare in posizione il coperchio delle pile.
5. Dopo la sostituzione delle batterie, premere OFF e quindi ON, per azzerare completamente la calcolatrice.
   Se le batterie sono state inserite correttamente, nel quadrante

appare il "0.". Se invece non appare niente, se fosse visualizzato un altro simbolo, oppure se i tasti dovessero rimanere inoperativi, togliere le batterie e inserirle di nuovo; premere quindi ancora una volta OFF e quindi ON e controllare la visualizzazione nel quadrante.

Nota: Se si lasciano bauerie consumate nello scompartimento, è possibile causare dei danni dovuti alla fuoriuscita del materiale chimico. Evitare di sostituire le batterie in ritardo.

Coperchio delle batterie

ALIMENTAZIONE CON CORRENTE DI RETE (FACOLTATIVO)

Adattatore CA: modello EA-28A

Collegando questo adattatore alla calcolatrice, l'alimentazione a mezzo batterie viene automaticamente disinserita.

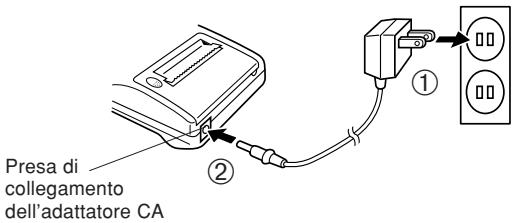

COLLEGAMENTO DELL'ADATTATORE CA

Prima di collegare l'adattatore CA alla calcolatrice, e prima di scollegario, contollare che la calcolatrice sia spenta.

Per collegare l'adattatore CA, eseguire i passi ① e ②.

Per scollegare l'adattatore CA, ripetere la procedura all'incontrario.

Notas: • Quando non si usa la calcolatrice, disinserire l'adattatore CA dalla calcolatrice stessa e dalla presa di corrente.

- Usare esclusivamente l'adattatore EA-28A.

PRECAUZIONI

Usando un adattatore diverso dell'EA-28A è possibile che si applici un voltaggio inappropriato, causando così dei danni all'apparecchio.

ERRORI

In certe situazioni, si causa una condizione di errore o di accedenza di capacità della calcolatrice.

Quando ciò succede, nel quadrante appare il simbolo d'errore E, mentre sulla carta viene stampato “- - - - - -”. Tutti i tasti, eccetto C-CE, ↑ e OFF, vengono bloccati elettronicamente.

Per continuare a calcolare, premere C·CE.

Il materiale immesso nella memoria fino al momento in cui è stato causato l'errore, viene conservato.

1. Quando la parte intera di un risultato consiste di più di 12 cifre, ma di meno di 24.

CALCOLI IN ECCEDENZA

$$ \left[\begin{array}{l}\text {Es.: Selezionare la posizione decimale "F".}\8 8 8 8 8 8 8 8 8 8 8 8 \boxed {+} 3 4 5 6 7 8 9 2 3 4 5 6 \boxed {=} \rightarrow 1, 2 3 4 5 6 7 8 1 2 3 4 E\(1, 2 3 4 5 6 7 8 1 2 3 4 \times 1. 0 0 0. 0 0 0. 0 0 0. 0 0 0 = 1. 2 3 4. 5 6 7. 8 1 2. 3 4 0)\end{array}\right] $$

1. Quando si divide un qualsiasi numero per zero (Es. 5 ÷ 0 =).

2. Quando il contenuto della memoria eccede le 12 cifre. (Es. CM 9999999999999 M+ 1 M+)

3. Quando la parte intera de un quoziente, in un calcolo di percentuale, consiste di 25 cifre.

(Es. 100000000000 ÷ 0,00000000001 %)

- In caso di inceppamento dovuto ala carta, la stampatrice si arresta ed appare il simbolo "P.E". Spegnere allora la calcolatrice, strappare la striscia di carta e togliere la parte rimanente tirandola verso l'avanti.

DATI TECNICI

Capacità di calcolo:

Alimentazione:

Funzionamento:

12 cifre

6V ⋯ (CC): Pila al manganese di lunga durata, formato AA (o R6) × 4 CA: Con adattatore CA, EA-28A (Facoltativo)

Pila al manganese di lunga durata, formato AA (o R6)

Ca. 5.000 ore (in modalità senza stampa, visualizzazione continua di 555'555 a temperatura ambiente di 25°C)

Il tempo operativo varia in funzione del tipo di pila e di uso.

Funzione A.P.O.

(di spegnimento automatico): Grazie a questa funzione, la calcolatrice si spegne automaticamente circa 12 minuti dopo l'attivazione ell'ultimo comando, in modo da non consumare inutilmente le batterie.

Calcoli:

Quattro operazioni aritmetiche, costante, radici, catena, potenze, percentuale, reciproco, maggiorazione e sconto, sottrazioni, memoria, tasse, ecc.

SEZIONE DI STAMPA

Velocità di stampa:

Carta da stampa:

Temperatura di

funzionamento:

Consumo:

Dimensioni:

Peso:

Accessori:

Pila al manganese di lunga durata, formato AA (o R6)

Ca. 1,6 righe/sec. (Alla temperatura di 25°C, in caso di stampa alla voce "159 • M". La velocità di stampa può variare in relazione al numero di righe, alla presenza o assenza di vari tipi di figure e disegni, ed al livello di carica delle batterie.)

57 – 58 mm larghezza

80 mm diametro esterno (max.)

0^ C-40^ C

6V ∼ (CC): 1,7 W

96 (larg) × 191 (prof) × 40 (alt) mm

Rullo inchiostrato (inserito), 1 rotolo di carta, 4 batterie secche (R6) e manuale di istruzioni

INIZIALIZZAZIONE DELL'UNITÁ

Se sottoposta a colpi, urti violenti, esposta a campi elettromagnetici, o in condizioni fuori dalla norma l'unità potrebbe non essere più operativa e non rispondere alla pressione dei tasti. Se questo accadesse, premere il tasto RESET che si trova sul fondo dell'unità. Il tasto RESET deve essere premuto solo quando:

• si è verificato un evento anormale.
• si è provveduto all'installazione o alla sostituzione delle batterie.

Note:

• Premendo il tasto RESET verranno cancellati il tasso di tassazione ed altri dati nella memoria.
• Per premere il tasto RESET utilizzare solo la punta di una penna a sfera. Non usare oggetti che possano rompersi oppure siano appuntiti, come gli aghi.
• Dopo aver pigiato l'interruttore di RESET, pigiare ON C·CE per assicurarsi che lo "0." sia indicato.

SVENSKA

OBSERVERA VID ANVÄNDNING

1. Per assicurare che ogni calcolo venga eseguito in modo corretto, prima di cominciare a calcolare, premere C·CE C·CE con decisione.
2. Premere 2nd P/NP per scegliere il modo con stampa o senza stampa. "P" appare nel modo di stampa e "NP" appare nel modo di non-stampa. Se non è specificato niente in contrario, si assume che la calcolatrice sia usata nel modo di stampa.
3. Le procedure di esempio sono elencate nel modo seguente, a meno che diversamente specificato.
4. I simboli sul display tipo “F”, “P” e “TAX+”, etc., sono abbreviati qui solo “M” è indicato.

Posizione decimal(F, 3, 2, 1, 0, A)	Operazione	Display	Stampa

GRUNDLÄGGANDE RÄKNEEXEMPEL

Nota: □ non è stato usato per l'impostazione.

- Prima di eseguire il calcolo con memoria, premere CM per azzerare quest'ultima.

ESEMPIO 1: Impostare un tasso di tassazione del 5%.

Calcolare l'ammontare dell'aggiunta di una tassa del 5% a \$800.

ESEMPIO 2: Eseguire due calcoli usando i valori 840 \e 525 \, entrambi con tasse incluse. Calcolare le tasse che sono incluse nel totale e il totale senza tasse. (Aliquota d'imposta: 5%)
