EL-1611P - Calculatrice SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Calculatrice imprimante
Marque	SHARP
Modèle	EL-1611P
Capacité d'affichage	12 chiffres
Impression	Thermique ou à impact? (cylindre encreur)
Vitesse d'impression	Environ 1,6 lignes/s
Papier d'impression	Largeur 57–58 mm, diamètre extérieur max. 80 mm
Alimentation	6 V CC : 4 piles AA (R6) ou adaptateur CA EA-28A (optionnel)
Dimensions (approx.)	215 x 170 x 45 mm
Poids (avec piles)	Environ 315 g
Fonctions principales	4 opérations, constante, carré, chaîne, puissance, pourcentage, inverse, bénéfice, escompte, mémoire, taxe, impression sélective, décimale flottante ou fixe (F,3,2,1,0,A)
Mise hors tension automatique	Environ 12 minutes après la dernière opération
Réinitialisation	Bouton RESET au dos (utiliser un stylo)
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de solvants
Remplacement du cylindre encreur	Type EA-732R (tourner dans le sens inverse des aiguilles d'une montre)
Remplacement du rouleau de papier	Type EA-7100P (diamètre extérieur ≤ 25 mm) ou rouleau 80 mm max
Température de fonctionnement	0 °C à 40 °C
Accessoires fournis	1 cylindre encreur, 1 rouleau papier, 4 piles AA, mode d'emploi
Sécurité	Ne pas exposer à l'humidité ; utiliser uniquement l'adaptateur EA-28A
Pays d'origine	Non spécifié (fabriqué par SHARP)

FOIRE AUX QUESTIONS - EL-1611P SHARP

Comment remplacer le rouleau de papier ?

Coupez soigneusement le début de la bande. Insérez le nouveau rouleau (type EA-7100P ou autre de diamètre extérieur ≤ 80 mm) dans le porte-rouleau. Tirez le papier droit vers l'avant. Ne forcez pas si le papier est déchiré pour éviter un bourrage.

Comment remplacer le cylindre encreur ?

Éteignez la calculatrice. Retirez le couvercle de l'imprimante. Tournez le cylindre encreur dans le sens inverse des aiguilles d'une montre et tirez-le vers le haut. Insérez le nouveau cylindre (type EA-732R) en appuyant jusqu'à ce qu'il s'enclenche. Remettez le couvercle.

Que faire en cas d'erreur ou de dépassement de capacité ?

L'écran affiche 'E' et imprime '----'. Appuyez sur C·CE pour effacer l'erreur. Toutes les autres touches sont verrouillées. Les erreurs peuvent survenir si le résultat dépasse 12 chiffres entiers, si vous divisez par zéro, ou si le papier est bloqué (erreur 'P.E').

Comment régler le taux de taxe ?

Appuyez sur 2nd puis RATE SET. Entrez le taux (maximum 4 chiffres, sans compter la virgule). Appuyez sur TAX+ pour mémoriser. Le taux reste en mémoire même après extinction, sauf si les piles sont retirées ou le bouton RESET actionné.

Comment utiliser la mémoire ?

Utilisez M+ pour ajouter le nombre affiché à la mémoire, M- pour soustraire. Pour rappeler le contenu, appuyez sur RM. Pour effacer la mémoire, appuyez sur CM (ou 2nd + CM). L'indicateur 'M' s'affiche quand la mémoire est non nulle.

Comment changer le nombre de décimales affichées ?

Appuyez sur 2nd puis sur DEC à plusieurs reprises pour choisir entre F (flottant), 3, 2, 1, 0 ou A (mode addition). Le mode A place automatiquement la virgule à deux décimales pour les additions/soustractions.

Comment désactiver l'impression pour économiser le papier ?

Appuyez sur 2nd puis sur P/NP. L'affichage indique 'P' (impression) ou 'NP' (non-impression). En mode non-impression, vous pouvez imprimer ponctuellement un nombre en appuyant sur P.

Quel type de piles utiliser ?

La calculatrice fonctionne avec 4 piles alcalines ou manganèse de format AA (R6). Remplacez les quatre piles en même temps. Utilisez des piles de grande puissance. Ne mélangez pas piles neuves et usagées.

Comment nettoyer la calculatrice ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, de chiffon humide ou de produits abrasifs. Pour le mécanisme d'impression, retirez le couvercle et le cylindre encreur, puis brossez délicatement la roue imprimante avec une petite brosse (brosse à dents) tout en faisant avancer le papier avec la touche ↑.

Que faire si l'affichage reste éteint ou si les touches ne répondent pas ?

Vérifiez les piles : retirez le couvercle du logement, remplacez les piles usées en respectant les polarités. Appuyez sur OFF puis sur ON. Si rien n'apparaît, retirez et réinstallez les piles. Si le problème persiste, utilisez un stylo pour appuyer sur le bouton RESET au dos de l'appareil, puis appuyez sur ON/C·CE. Notez que cela efface le taux de taxe et les données en mémoire.

MODE D'EMPLOI EL-1611P SHARP

Nous vous remercions sincèrement de l'achat de la calculatrice élélectronique SHARP EL-1611P.

Dans le but d'utiliser votre calculatrice SHARP sans incident, veuillez suivre les conseils suivants.

1. Ne pas laisser la calculatrice dans les endroits sujets à de forts changements de température, à l'humidité, et à la poussière.
2. Pour le nettoyage de la calculatrice, utiliser un chiffon doux et sec. Ne pas utiliser de solvants ni un chiffon humide.
3. Cet appareil n'étant pas étanche, il ne faut pas l'utiliser ou l'entreposer dans des endroits où il risquerait d'être mouillé, par exemple par de l'eau. La pluie, l'eau brumisée, l'humidité, le café, la vapeur, la transpiration, etc. sont à l'origine de dysfonctionnements.

4. Si une réparation s'avérait nécessaire, confier l'appareil à un distributeur agréé par SHARP et assurant l'entretien, à un service d'entretien agréé par SHARP, ou à un centre d'entretien SHARP.

5. Si la fiche du cordon d'alimentation est débranchée, ou des piles retirées de telle sorte que l'alimentation électrique se trouve complètement coupée, le taux de taxe présentement mis en mémoire est effacé.

SOMMAIRE

Page
LES COMMANDES 24
REMPLACEMENT DU CYLINDRE ENCREUR 26
REEMPLACEMENT DU ROULEAU DE PAPIER 27
ALIMENTATION 29
ERREURS 31
FICHE TECHNIQUE 32
RÉNITIALISATION DE L'APPAREIL 33
EXEMPLES DE CALCULS 90
CALCULS DE TAXE 98

LES COMMANDES

TOUCHE DE MISE SOUS TENSION / TOUCHE D'EFFACEMENT / TOUCHE D'EFFACEMENT D'UNE ENTREÉS:

Effacement - Cette touche sert également de touche d'effacement des registres de calcul et annule une condition d'erreur.

Effacement des entrées - Efface un nombre qui a été introduit avant l'utilisation d'une touche de fonction.

TOUCHE DE MISE HORS TENSION:

Lorsqu'on appuie sur cette touche, la calculatrice est mise hors circuit.

TOUCHE D'IMPRESSION:

Peut n'imprimer que les paramètres visualisés à l'affichage, ceci même en mode de non-impression et afin d'économiser du papier.

En appuyant sur P après la frappe d'un nombre, on commande l'impression de ce nombre accompagné du symbole “#”, même si on a choisi lemode de non-impression.

En appuyant sur la touche □, un signe de séparation est inséré dans une entrée de nombre tel un code, une date, etc. Les signes de séparation sont affichés sous forme de traits d'union mais sont imprimés sous forme de points.

TOUCHE DE MÉMOIRE + / TOUCHE DE MARCHE / ARRÊT D'IMPRESSION:

La combinaison 2nd P/NP permet de choisir le mode d'impression ou de non-impression.

Permet de choisir entre l'utilisation de la calculatrice avec affichage et impression ou affichage seul, ceci étant fonction du mode d'utilisation présent.

“P” est affichée: Impression

"NP" est affichée: Pas d'impression

TOUCHE DE MÉMOIRE – / TOUCHE DE SÉLECTION DÉCIMALE:

La combinaison 2nd DEC permet de choisir le nombre de décimale.

Le résultat est affiché dans le système à virgule flottante.

"3, 2, 1, 0" est s'affiche:

Il préétablit le nombre de décimales dans le résultat.

"A" est s'affiche (Mode d'addition):

Lors des opérations d'addition et de soustraction, le point décimal est automatiquement placé à gauche du 2ème chiffre en partant de la droite. Le mode addition permet l'addition et la soustraction de nombres sans que la frappe du point décimal soit nécessaire. L'emploi des · , × et ÷ annule automatiquement le mode addition et permet l'impression du résultat, le point décimale étant placé à l'endroit approprié.

TOUCHE DE PRÉTAXE

TOUCHE DE TAX+ (TOUCHE DE TAXE INCLUSE) / TOUCHE DE TAUX DE TAXE:

La combinaison 2nd RATE SET permet de définir le taux de la taxe. (Le taux de la taxe ne peut pas comporter plus de 4 chiffres; le point décimal ne compte pas comme un chiffre.)

TOUCHE DE SECONDE FONCTION:

Pour utiliser les fonctions gravées au-dessus des touches, par exemple “DEC”, appuyez tout d’abord sur la touche 2nd.

(Après avoir appuyé sur la touche 2nd, l'indicaion "2nd" s'affiche à la partie supérieure de l'écran.)

Exemple: Pour changer la décimale, déplacer de F à 2

TOUCHE DE MONTÉE DE PAPIER:

Appuyer sur cette touche pour faire avancer le papier.

FORMAT D'AFFICHAGE:

3, 2, 1, 0: Décimale présélectionnée

A: Addition

P: Impression

NP: Non-impression

2nd: Les secondes fonctions sont disponibles

- A titre explicatif, tous les symboles sont représentés sur l'illustration ci-dessus. Dans la réalité, cela ne peut jamais se produire.

TAX+: Taxe comprise

Si l'impression est floue bien que le cylindre encreur soit dans la position convenable, remplacer ce cylindre.

Cylindre encreur: Type EA-732R

AVERTISSEMENT

LE FAIT D'APPLIQUER DE L'ENCRE A UN CYLINDRE ENCREUR ABIME, OU D'UTILISER UN CYLINDRE ENCREUR NON-APPROUVE PEUT CAUSER DE GRAVES DEGATS A L'IMPRIMANTE.

1) Couper l'alimentation.
2) Retirer le couvercle de l'imprimante. (Fig. 1)
3) Retirer le cylindre en le tournant dans le sens contraire des aiguilles d'une montre et en le tirant vers le haut. (Fig. 2)
4) Introduire le nouveau rouleau encreur et le mettre en place en appuyant. Vérifier que le rouleau encreur est correctement installé. (Fig. 3)
5) Remettre en place le couvercle de l'imprimante.

Nettoyage du mécanisme d'impression

Si l'impression devient faible après une longue période d'utilisation, nettoyer la roue imprimante en suivant les instructions ci-dessous:

1) Retirer le couvercle de l'imprimante et le cylindre encreur.
2) Mettre le rouleau de papier en place et faire avancer le papier jusqu'à ce qu'il sorte par l'avant du mécanisme d'impression.
3) Placer une petite brosse (telle qu'une brosse à dents) sur la roue imprimante et la nettoyer en appuyant sur [↑].
4) Remettre le cylindre encreur et le couvercle de l'imprimante en place.

Notes: • Pendant l'impression, ne tentez pas de tourner la courroie d'impression ni d'en empêcher le mouvement. Cela peut facilement provoquer une erreur d'impression. • Eviter de faire tourner la roue imprimante à la main, l'imprimante pourrait être endommagée de cette manière.

REEMPLACEMENT DU ROULEAU DE PAPIER

Ne tentez pas d'introduire le papier s'il est déchiré. En procédant ainsi, vous risquez un bourrage.

Avant tout, coupez soigneusement te début de la bande au moyen d'une paire de ciseaux.

◆ En cas d'utilisation de papier de diamètre extérieur inférieur ou égal à 25 mm:

Rouleau de papier: Type EA-7100P

Note: Les rouleaux de papier sont en vente dans le magasin où la EL-1611P est vendue.

◆ En eas d'utilisation de papier de 12 mm de diamètre intérieur et jusqu'à 80 mm de diamètre extérieur.

Attention: • Ne jamais utiliser le papier inclus (25 mm de diamètre) dans le porte-rouleau.

• Lors du remplacement du papier, prendre garde de ne pas toucher l'intérieur de l'imprimante, sous risque de l'endommager.
• Cette calculatrice est pourvue du mécanisme à papier libre. En sortant la bande de papier, la tirer droit en avant du côté du coupe-papier.

ALIMENTATION

Cet appareil fonctionne sur piles sèches.

Cet appareil peut également fonctionner sur secteur en utilisant un adaptateur C.A.

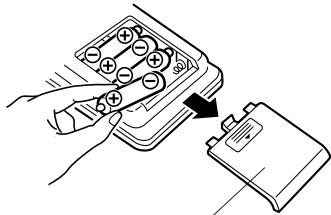

FONCTIONNEMENT SUR PILES

Si l'affichage pâlit ou encore si l'impression n'a pas lieu ou s'interrompt, les piles doivent être remplacées.

Piles: Pile manganèse de grande puissance, format AA (ou R6) × 4

1. Eteindre la calculatrice en appuyant sur la touche de mise hors tension OFF.
2. Retirer le couvercle du logement des piles en le faisant glisser dans le sens de la flèche qui se trouve sur le couvercle.
3. Remettre les piles en place. S'assurer que leurs polarités "+" et “−” soient conformes aux marques du logement. Toujours replacer les 4 piles en même temps.

4. Remettre le couvercle en place.

5. Après avoir remplacé les piles, appuyer sur OFF et ON dans cet ordre de manière à effacer la calculatrice.

Si les piles sont correctement installées, “0.” sera affiché. (Si rien n’apparaît sur l'affichage ou si un autre symbole est affiché, ou si les touches sont inutilisables, retirer les piles et les réinstaller. Appuyer de nouveau sur OFF et ON dans cet ordre et revérifier l'affichage.)

Note: Le fait de laisser les piles usagées dans le logement des piles risque d'endommager la calculatrice à cause de la fuite du solvant des piles. Retirer donc les piles usagées dès que possible.

Adaptateur CA: modèle EA-28A

Lorsque l'adaptateur CA est branché à la calculatrice, l'alimentation passe automatiquement des piles sur celle du secteur.

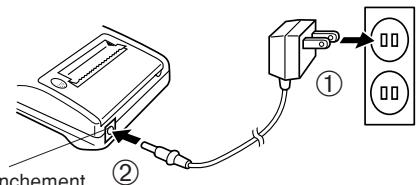

BRANCHEMENT DE L'ADAPTATEUR CA

Borne de branchement d'adaptateur CA

Avant de brancher ou de débrancher l'adaptateur secteur, veillez à mettre la calculatrice hors tension.

Pour brancher l'adaptateur secteur, procédez aux opérations ① et ②.

Pour débrancher l'adaptateur secteur, inversez l'ordre de la procédure.

Notes: • Lorsque la calculatrice n'est pas utilisée, ne pas oublier de débrancher l'adaptateur de sa borne et de la prise secteur.
- Ne jamais utiliser d'adaptateur CA autre que le EA-28A.

PRECAUTIONS A PRENDRE

L'emploi d'un adaptateur CA autre que le EA-28A pourrait envoyer une tension inadéquate à cette calculatrice SHARP et l'endommager.

ERREURS

Il existe divers cas qui causeront un dépassement de capacité ou une situation d'erreur.

Lorsque cela se produit, le symbole d'erreur "E" sera affiché et "----" sera imprimé, et toutes les touches seront électroniquement verrouillées a l'exception des C-CE, ⚡️ et OFF.

C·CE doit alors être utilisée pour recommencer le calcul.

Le contenu de la mémoire au moment de l'erreur est retenu.

1. Lorsque la partie entière d'un résultat dépasse 12 chiffres, et ne dépasse pas 24 chiffres.

CALCULS AVEC DEPASSEMENT DE CAPACITE

$$ \left[\begin{array}{l}\text {Ex. Choisir le position de virgule "F".}\8 8 8 8 8 8 8 8 8 8 8 8 8 \boxed {+} 3 4 5 6 7 8 9 2 3 4 5 6 \boxed {=} \rightarrow 1, 2 3 4 5 6 7 8 1 2 3 4 E\(1, 2 3 4 5 6 7 8 1 2 3 4 \times 1. 0 0 0. 0 0 0. 0 0 0. 0 0 0 = 1. 2 3 4. 5 6 7. 8 1 2. 3 4 0)\end{array}\right] $$

1. Lorsqu'un nombre est divisé par "zéro". (Ex. 5 ÷ 0 = ).

2. Lorsque le contenu de la mémoire dépasse 12 nombres entiers. (Ex. CM 999999999999 M+ 1 M+)

3. Lorsque la partie entière d'un quotient dans le calcul de pourcentage est de 25 chiffres.

(Ex. 1000000000000 ÷ 0,00000000001 %)

- Lorsque le papier est bloqué, l'imprimante s'arrête et le symbole d'erreur "P.E" apparaît. Eteindre la calculatrice. Déchirer la bande de papier, tirer la partie restante du papier vers l'avant et puis le sortir complètement de l'imprimante.

FICHE TECHNIQUE

Capacité d'opération:

Alimentation:

12 chiffres

6V ·s (CC): Pile manganèse de grande puissance, format AA (ou R6) × 4

CA: Tension locale avec l'adaptateur EA-28A (Option)

Fonctionnement:

Pile manganèse de grande puissance, format AA (ou R6) Env. 5.000 heures (sans impression, avec affichage de 555'555, à la température ambiante de 25°C) Le durée de service dépend du type de pile et de l'emploi qui est fait de l'appareil.

Fonction de mise hors

tension automatique (A.P.O.):

Cette fonction, introduite afin d'économiser les piles, met la calculatrice automatiquement hors tension environ 12 minutes après la dernière manoeuvre.

Calculs:

Quatre opérations arithmétiques, constante, carrés, chaîne, puissances, pourcentages, inverse, bénéfices, escompte, mémoire, taxe, etc.

SECTION IMPRIMANTE

Vitesse d'impression:

Pile manganèse de grande puissance, format AA (ou R6) Env. 1,6 lignes/s (À une température de 25°C et quand “159 • M” est imprimé. La vitesse d'impression varie en fonction du nombre de lignes, du type des différentes figures à imprimer et du niveau de charge des piles.)

Papier d'impression:

57 mm – 58 mm de largeur, 80 mm de diamètre extérieur. (max.)

Température de

fonctionnement:

Consommation:

Dimensions:

Poids:

Accessoires:

0^ C-40^ C

6V ∼ (CC): 1,7 W

Env. 315 g (avec les piles)

1 cylindre encreur (installé), 1

rouleau de papier, 4 piles sèches (R6) et mode d'emploi

RÉINITIALISATION DE L'APPAREIL

Un choc violent, l'exposition à un champ électrique et d'autres conditions inhabituelles, peuvent empêcher le fonctionnement de l'appareil et rendre les touches inopérantes. En ce cas, appuyez sur le bouton RESET, placé à la partie inférieure de l'appareil. Ce bouton RESET ne doit être utilisé que dans les cas suivants:

• Une situation inhabituelle s'est développée et toutes les touches sont inopérantes.
• Vous avez mis en place les piles, ou vous les avez remplacées.

Notes:

• Une poussée sur le bouton RESET efface le taux de taxe mémorisé, et toutes les autres données placées en mémoire.
• Pour appuyer sur le bouton RESET, n'utilisez que la pointe d'un stylo à bille. N'utilisez pas un instrument susceptible de se casser, ni un instrument pointu tel qu'une aiguille.

- Après avoir appuyé sur le bouton RESET, appuyer sur ON C·CE pour vous assurer que "0." est affiché.

ESPAÑOL

1. Afin de s'assurer que chaque opération est effectuée correctement, bien appuyer sur C-CE C-CE avant de commencer le calcul.
2. Pour sélectionner le mode impression ou le mode non-impression, appuyer sur 2nd /NP . “P” s'affiche dans le cas du mode d'impression, “NP” dans le cas du mode de non-impression. Sauf indication contraire, la calculatrice est supposée être dans le mode impression.
3. Sauf indication contraire, les méthodes figurent de la manière suivante.
4. Les symboles sur l'affichage, tels que "F", "P", "TAX+", etc. sont abrégés ici – seul "M" est indiqué.

Place de la virgule(F, 3, 2, 1, 0, A)	Opération	Affichage	Impression

EJEMPLOS DE CALCULOS

Note: La □ n'a pas été utilisée dans les entrées.

- Effacer le contenu de la mémoire (CM) avant de procéder à un calcul avec mémoire.

EXEMPLE 1: Choisir une taxe de 5%.

Calculer le montant d'un article à \$800 avec cette taxe.

EXEMPLE 2: Réalise deux calculs en utilisant \840 et \525, les deux incluant déjà la taxe. Calcule la taxe sur le total et le total sans la taxe. (taux de la taxe: 5%)
