GEBRUIKSAANWIJZING AVH-P7500DVD PIONEER

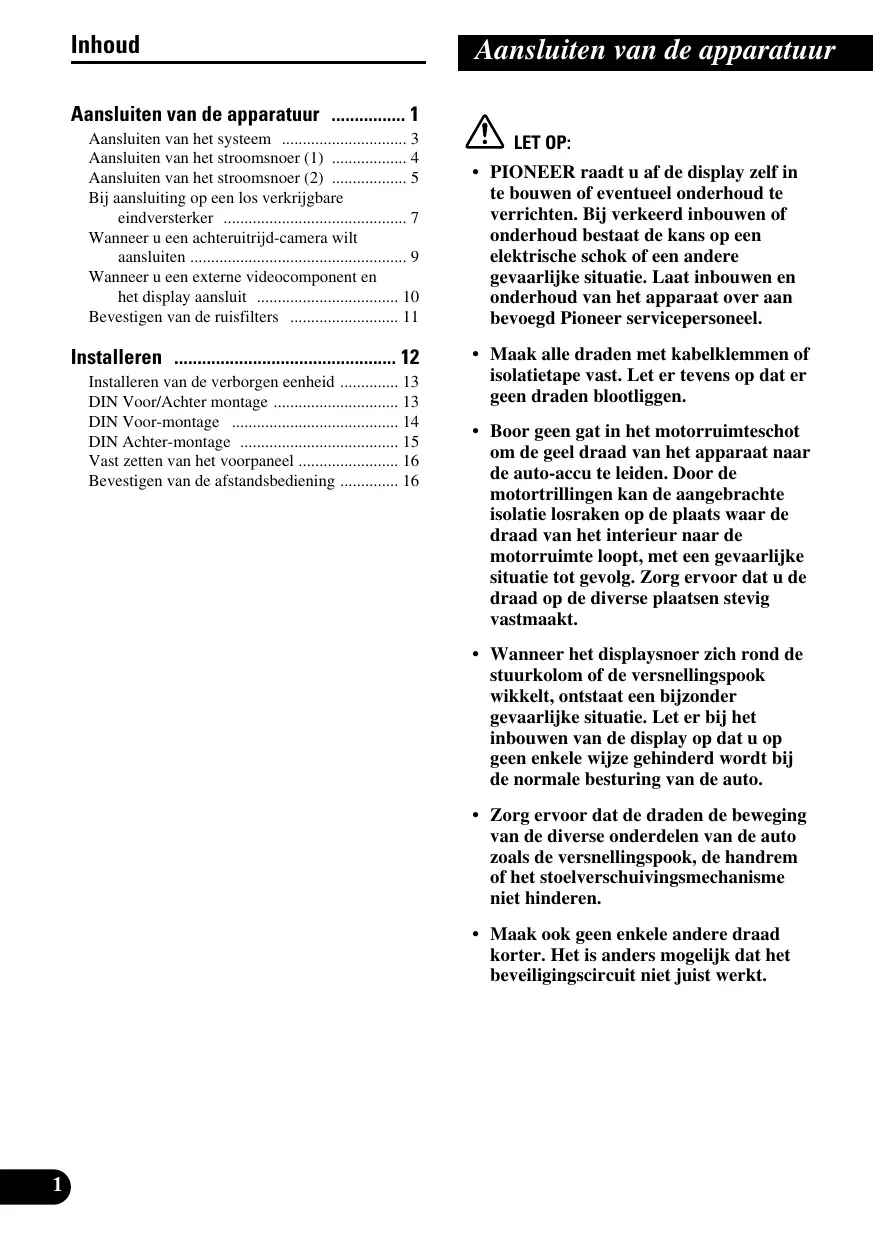

• Inhoud Aansluiten van de apparatuur Aansluiten van de apparatuur p. 1
• Aansluiten van het systeem p. 3
• Aansluiten van het stroomsnoer (1) p. 4
• Aansluiten van het stroomsnoer (2) p. 5
• Bij aansluiting op een los verkrijgbare eindversterker p. 7
• Wanneer u een achteruitrijd-camera wilt aansluiten p. 9
• Wanneer u een externe videocomponent en het display aansluit p. 10
• Bevestigen van de ruisfilters p. 11
• Installeren p. 12
• Installeren van de verborgen eenheid p. 13
• DIN Voor/Achter montage p. 13
• DIN Voor-montage p. 14
• DIN Achter-montage p. 15
• Vast zetten van het voorpaneel p. 16
• Bevestigen van de afstandsbediening LET OP: p. 16

• PIONEER raadt u af de display zelf in te bouwen of eventueel onderhoud te verrichten. Bij verkeerd inbouwen of onderhoud bestaat de kans op een elektrische schok of een andere gevaarlijke situatie. Laat inbouwen en onderhoud van het apparaat over aan bevoegd Pioneer servicepersoneel.
• Maak alle draden met kabelklemmen of isolatietape vast. Let er tevens op dat er geen draden blootliggen.
• Boor geen gat in het motorruimteschot om de geel draad van het apparaat naar de auto-accu te leiden. Door de motortrillingen kan de aangebrachte isolatie losraken op de plaats waar de draad van het interieur naar de motorruimte loopt, met een gevaarlijke situatie tot gevolg. Zorg ervoor dat u de draad op de diverse plaatsen stevig vastmaakt.
• Wanneer het displaysnoer zich rond de stuurkolom of de versnellingspook wikkelt, ontstaat een bijzonder gevaarlijke situatie. Let er bij het inbouwen van de display op dat u op geen enkele wijze gehinderd wordt bij de normale besturing van de auto.
• Zorg ervoor dat de draden de beweging van de diverse onderdelen van de auto zoals de versnellingspook, de handrem of het stoelverschuivingsmechanisme niet hinderen.
• Maak ook geen enkele andere draad korter. Het is anders mogelijk dat het beveiligingscircuit niet juist werkt.

van een externe power versterker, of op de autoantenne relais bedieningsaansluiting van de auto zelf (max. 300 mA 12 Volt gelijkstroom). Als de auto voorzien is van een glas-antenne, dient u de aansluiting te maken op de aansluiting van de stroomvoorziening van de antennebooster. Als u met dit apparaat een externe eindversterker gebruikt, let dan op dat u niet de blauw/witte draad aansluit op de stroomvoorzieningsaansluiting van de eindversterker. Sluit de blauw draad ook niet aan op de stroomaansluiting van de auto-antenne. Een dergelijke aansluiting kan een te grote stroomafname en daarmee storing veroorzaken. Om kortsluiting te voorkomen dient u de losgekoppelde draad af te dekken met isolatieband. Vergeet vooral niet de ongebruikte luidsprekerdraden te isoleren. Als de draden niet geïsoleerd zijn, bestaat er het gevaar van kortsluiting. Om vergissingen te voorkomen is de ingangskant van de IP-BUS aansluiting blauw uitgevoerd en de uitgangskant zwart. Let op dat u bij het aansluiten deze kleurcode volgt. Dit toestel kan niet in een auto worden ingebouwd waarvan het contactslot geen “ACC” stand heeft. (Afb. 1)

• De zwarte draad is de aardedraad. Aard deze draad gescheiden van de aarde van toestellen met een hoog vermogen, bijvoorbeeld eindversterkers. De toestellen zouden namelijk mogelijk worden beschadigd of er worde brand veroorzaakt indien u dit toestel tezamen met andere toestellen aardt en de aarde wordt ontkoppeld. Italiano

• Snoeren voor dit product en overeenkomende snoeren voor andere producten hebbern mogelijk verschillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit product met een ander product daarom de handleiding van beide producten en verbind de snoeren met dezelfde functie met elkaar. Nederlands

• Dit apparaat is bestemd voor inbouw in auto’s met een negatief geaarde 12-volts accu. Alvorens u het installeert in een auto, bus, vrachtwagen of ander voer- of vaartuig, dient u eerst te controleren of de accuspanning de juiste is.
• Om kortsluiting te vermijden, dient u vooral voor het installeren de negatieve ≠ accukabel los te maken.
• Zie voor het aansluiten van de eindversterker en andere apparatuur de gebruiksaanwijzing en volg de aanwijzingen nauwgezet op.
• Houd de bedrading op zijn plaats met kabelklemmen of met isolatieband. Wikkel ter bescherming ook isolatieband om de bedrading waar deze de metalen oppervlakken van de auto raakt.
• Leid de bedrading altijd zo dat deze niet in aanraking kan komen met bewegende onderdelen zoals de versnellingspook, de handrem en de geleiderails van de stoelen. Zet de bedrading stevig vast en vermijd ook plaatsen die warm worden, zoals bij een uitblaasopening van de autoverwarming. Als de isolatie smelt of door beweging doorslijt, zou er kortsluiting kunnen onstaan.
• Leid de gele draad niet door het brandschot naar de motorruimte voor aansluiting op de accu. Hierbij is de kans groot op beschadiging van de isolatie en zeer gevaarlijke kortsluiting.
• Maak de bedrading niet korter. Bij inkorten van de bedrading kan het beveiligingscircuit niet in werking treden wanneer dat nodig is.
• Tap geen stroom af van de bedrading door een stukje isolatie te verwijderen en een andere draad aan de kerndraad te verbinden. Hierdoor kan de maximale stroomcapaciteit van de draad overschreden worden, met als gevolg oververhitting.
• Vervang een doorgebrande zekering altijd alleen door een nieuwe zekering van hetzelfde type, zoals aangegeven op de zekeringhouder.
• Aangezien er gebruik is gemaakt van een uniek BPTL circuit, mag u de luidsprekersnoeren nooit rechtstreeks met de aarde verbinden en mag u ook niet de negatieve ≠ luidsprekerdraden gemeenschappelijk aansluiten.
• Verwijder de dopjes of kapjes niet van het uiteinde van de stekkeraansluitingen indien u de RCA penaansluiting van het toestel niet gebruikt.
• Sluit op dit apparaat luidsprekers aan die een hoog ingangsvermogen kunnen verwerken, van nominaal tenminste 50 W, met een impedantie van 4 tot 8 Ohm. Sluit u luidsprekers aan die niet aan deze eisen voldoen, dan bestaat er de kans dat de luidsprekers in brand vliegen, beginnen te roken of anderszins beschadigd raken.
• Wanneer de signaalbron van dit product aan (ON) staat, wordt er een controlesignaal geproduceerd via de blauw/witte draad en de blauwe draad. Sluit deze aan op een systeem-afstandsbediening

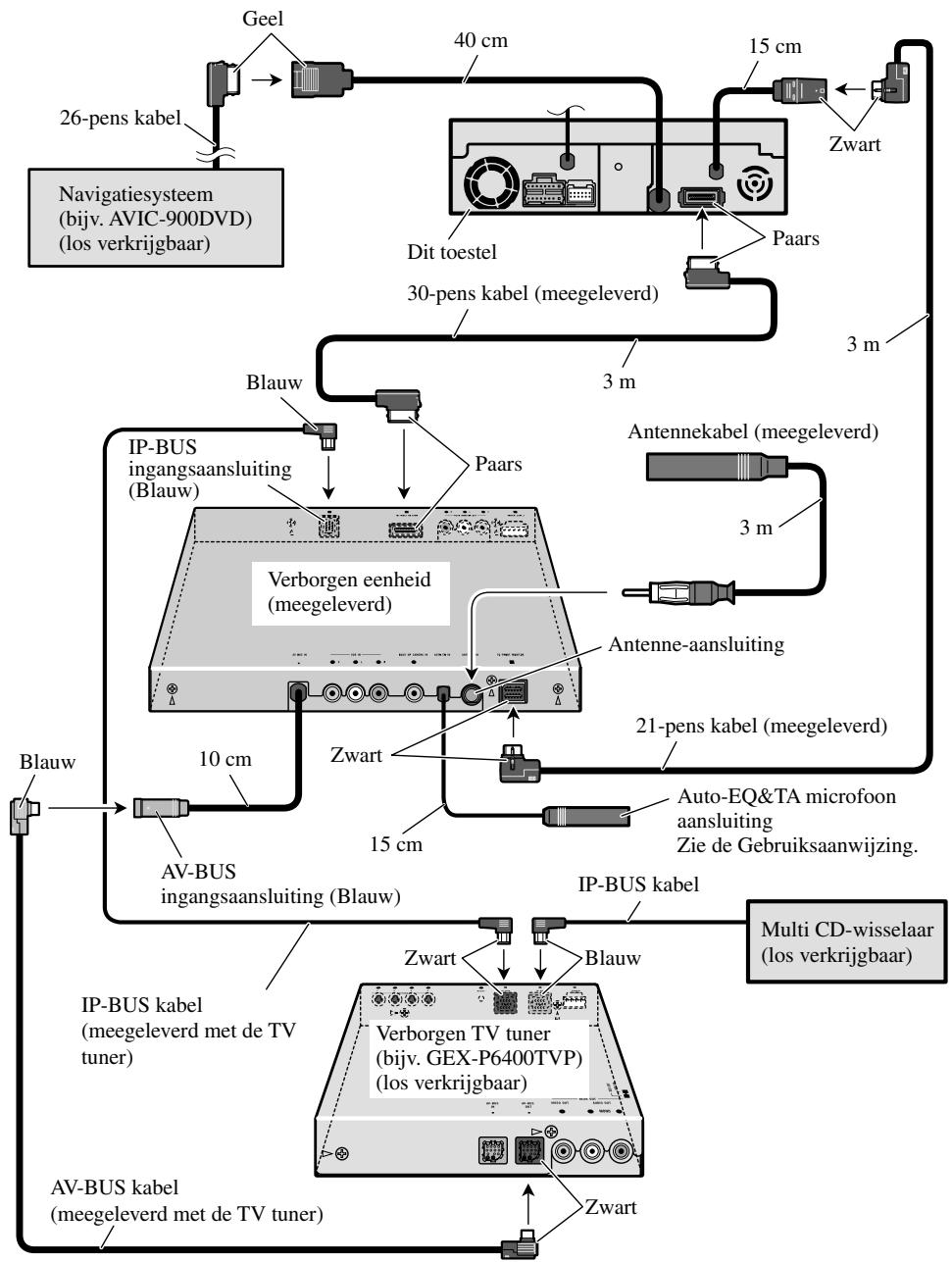

Aansluiten van de apparatuur Aansluiten van het systeem Geel 40 cm 15 cm 26-pens kabel Zwart Navigatiesysteem (bijv. AVIC-900DVD) (los verkrijgbaar) Paars Dit toestel 30-pens kabel (meegeleverd)

Blauw Antennekabel (meegeleverd) IP-BUS ingangsaansluiting (Blauw) Paars

Verborgen eenheid (meegeleverd) Antenne-aansluiting 21-pens kabel (meegeleverd) Blauw 10 cm Zwart 15 cm AV-BUS ingangsaansluiting (Blauw) Auto-EQ&TA microfoon aansluiting Zie de Gebruiksaanwijzing. IP-BUS kabel Zwart IP-BUS kabel (meegeleverd met de TV tuner) AV-BUS kabel (meegeleverd met de TV tuner) Blauw Multi CD-wisselaar (los verkrijgbaar) Verborgen TV tuner (bijv. GEX-P6400TVP) (los verkrijgbaar) Zwart Afb. 2

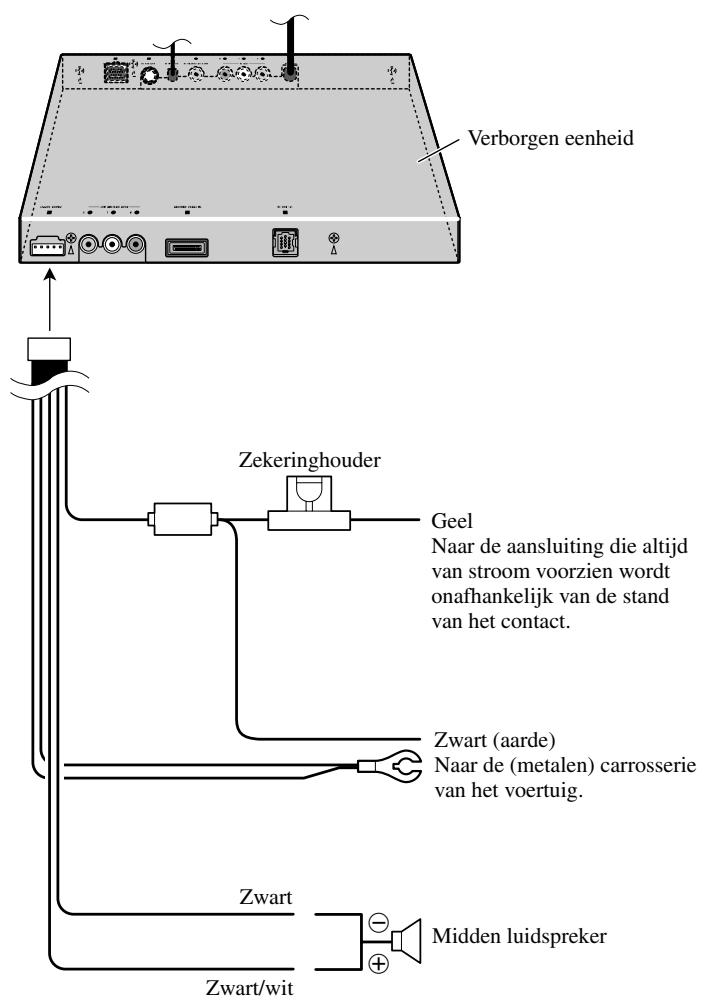

Aansluiten van het stroomsnoer (1) English Español Verborgen eenheid Deutsch Zekeringhouder Français Geel Naar de aansluiting die altijd van stroom voorzien wordt onafhankelijk van de stand van het contact. Zwart Italiano Zwart (aarde) Naar de (metalen) carrosserie van het voertuig.

Midden luidspreker Nederlands

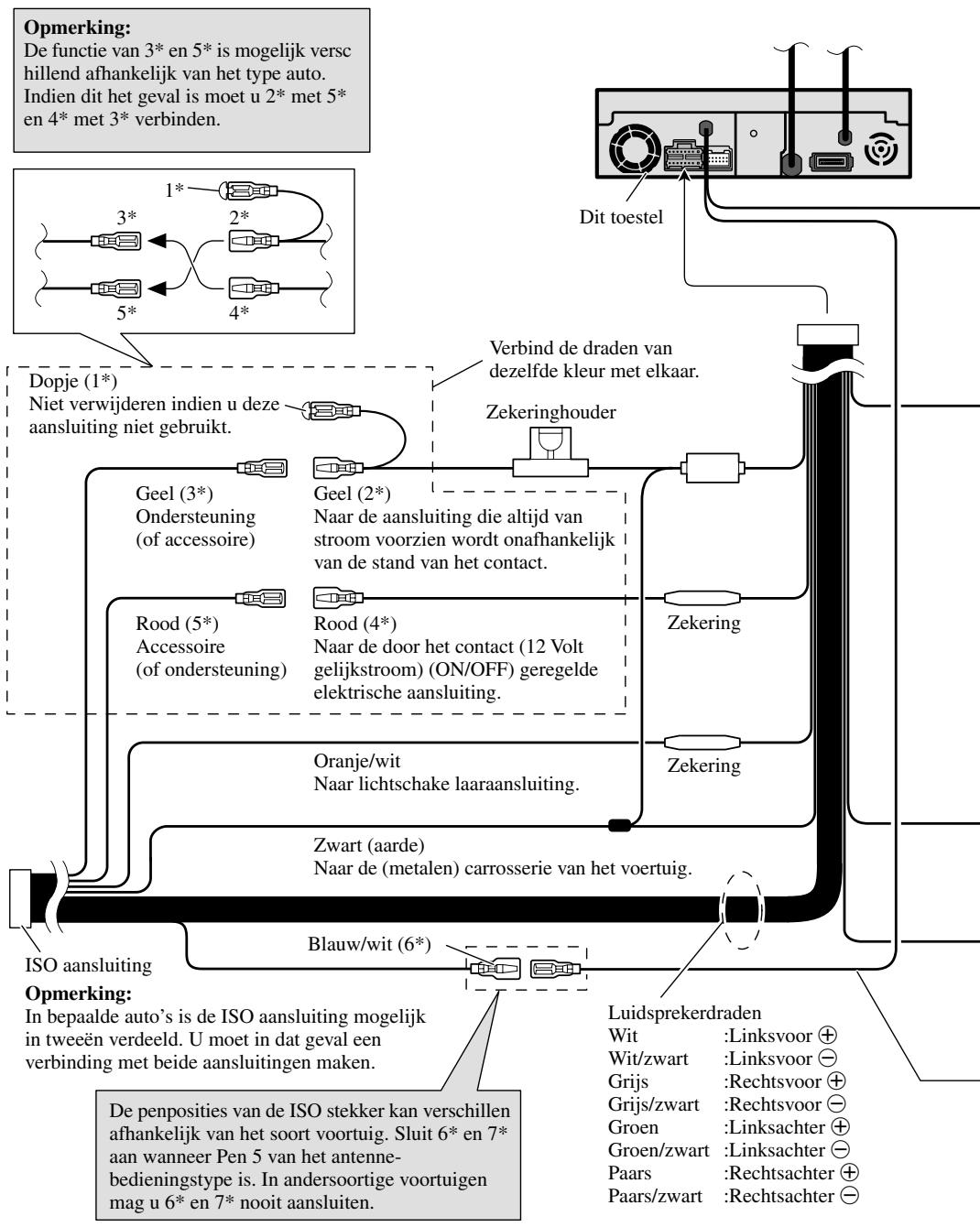

Aansluiten van de apparatuur Aansluiten van het stroomsnoer (2) Opmerking: De functie van 3* en 5* is mogelijk versc hillend afhankelijk van het type auto. Indien dit het geval is moet u 2* met 5* en 4* met 3* verbinden.

Dit toestel Verbind de draden van dezelfde kleur met elkaar. Dopje (1*) Niet verwijderen indien u deze aansluiting niet gebruikt. Zekeringhouder Geel (3*) Ondersteuning (of accessoire) Geel (2*) Naar de aansluiting die altijd van stroom voorzien wordt onafhankelijk van de stand van het contact. Rood (5*) Accessoire (of ondersteuning) Rood (4*) Naar de door het contact (12 Volt gelijkstroom) (ON/OFF) geregelde elektrische aansluiting. Zekering Oranje/wit Naar lichtschake laaraansluiting. Zekering Zwart (aarde) Naar de (metalen) carrosserie van het voertuig. Blauw/wit (6*) ISO aansluiting Opmerking: In bepaalde auto’s is de ISO aansluiting mogelijk in tweeën verdeeld. U moet in dat geval een verbinding met beide aansluitingen maken. De penposities van de ISO stekker kan verschillen afhankelijk van het soort voortuig. Sluit 6* en 7* aan wanneer Pen 5 van het antennebedieningstype is. In andersoortige voortuigen mag u 6* en 7* nooit aansluiten.

Luidsprekerdraden Wit :Linksvoor + Wit/zwart :Linksvoor ≠ Grijs :Rechtsvoor + Grijs/zwart :Rechtsvoor ≠ Groen :Linksachter + Groen/zwart :Linksachter ≠ Paars :Rechtsachter + Paars/zwart :Rechtsachter ≠ English Paars/wit Zie onder “Wanneer u een achteruitrijdcamera wilt aansluiten”. Español Geel/zwart Gebruikt u een celluaire telefoon, sluit u deze dan aan via de Audio Mute dempingsaansluiting voor de cellulaire telefoon. Maakt u daarvan geen gebruik, laat de Audio Mute dempingsaansluiting dan vrij, zonder hierop iets aan te sluiten. Aansluitmethode Deutsch

stekkerhelften met een kabeltang dicht. Opmerking: Français

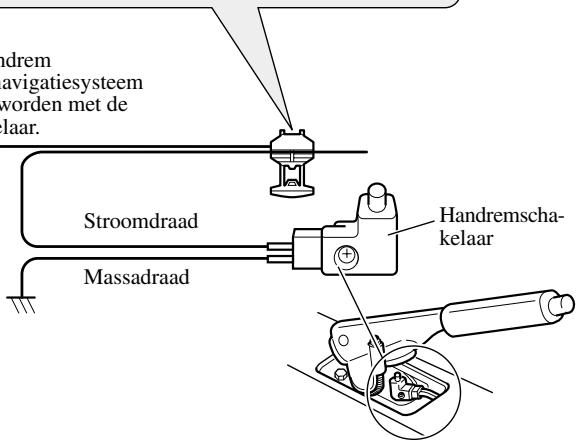

• De plaats waar de handremschakelaar zich bevindt, hangt af van het automodel. Zie het instructieboekje van de auto of vraag uw autodealer. Licht groen Via deze draad wordt de stand van de handrem (aangetrokken/ontspannen) aan het autonavigatiesysteem doorgegeven. De draad moet verbonden worden met de stroomaansluiting van de handremschakelaar. Stroomdraad Italiano Blauw/wit Naar systeembedieningsaansluiting van eindversterker (max. 300 mA 12 Volt gelijkstroom). Handremschakelaar Massadraad Nederlands Blauw (7*) Naar auto-antenne relaisbedieningsaansluiting (max. 300 mA 12 Volt gelijkstroom). Afb. 4

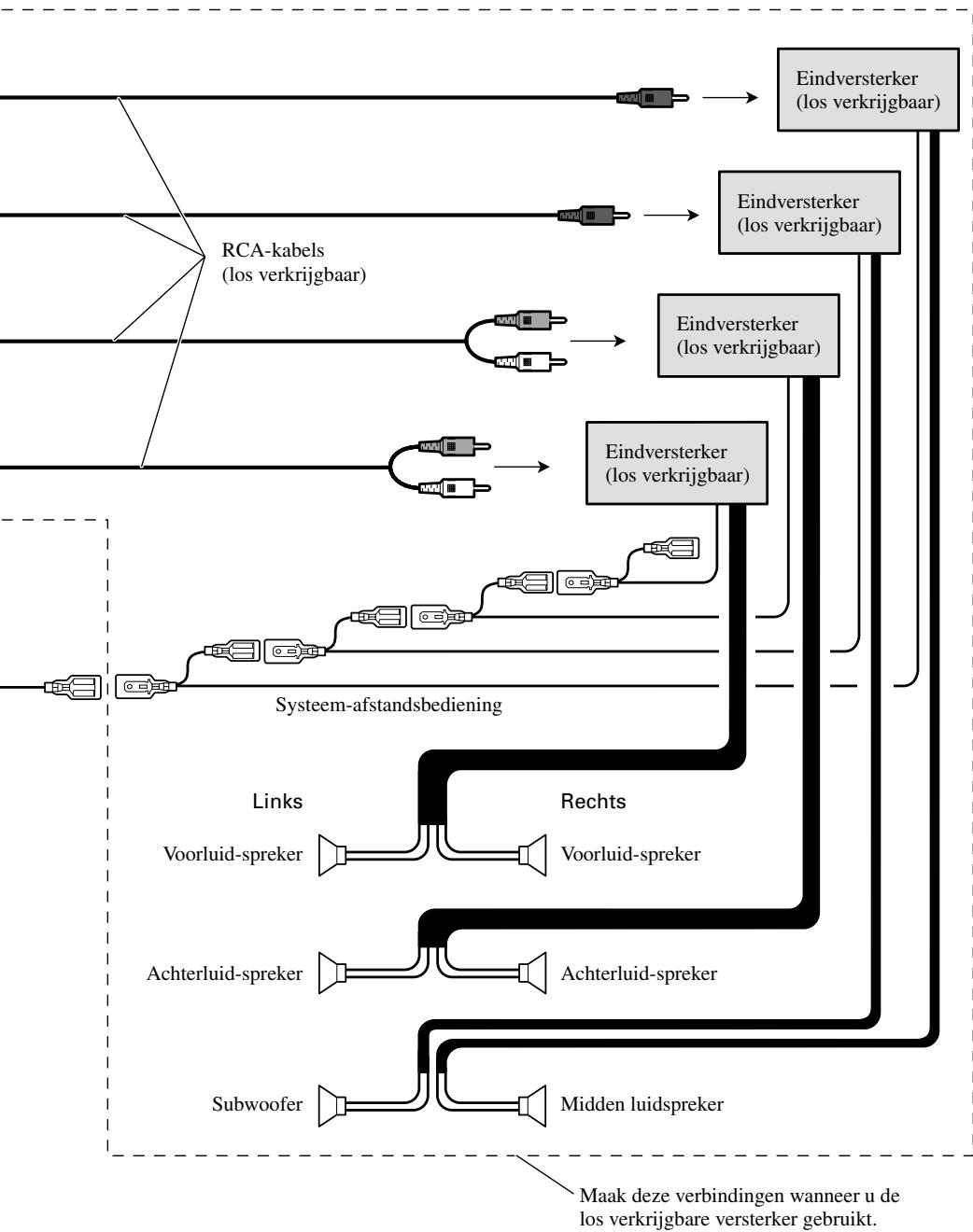

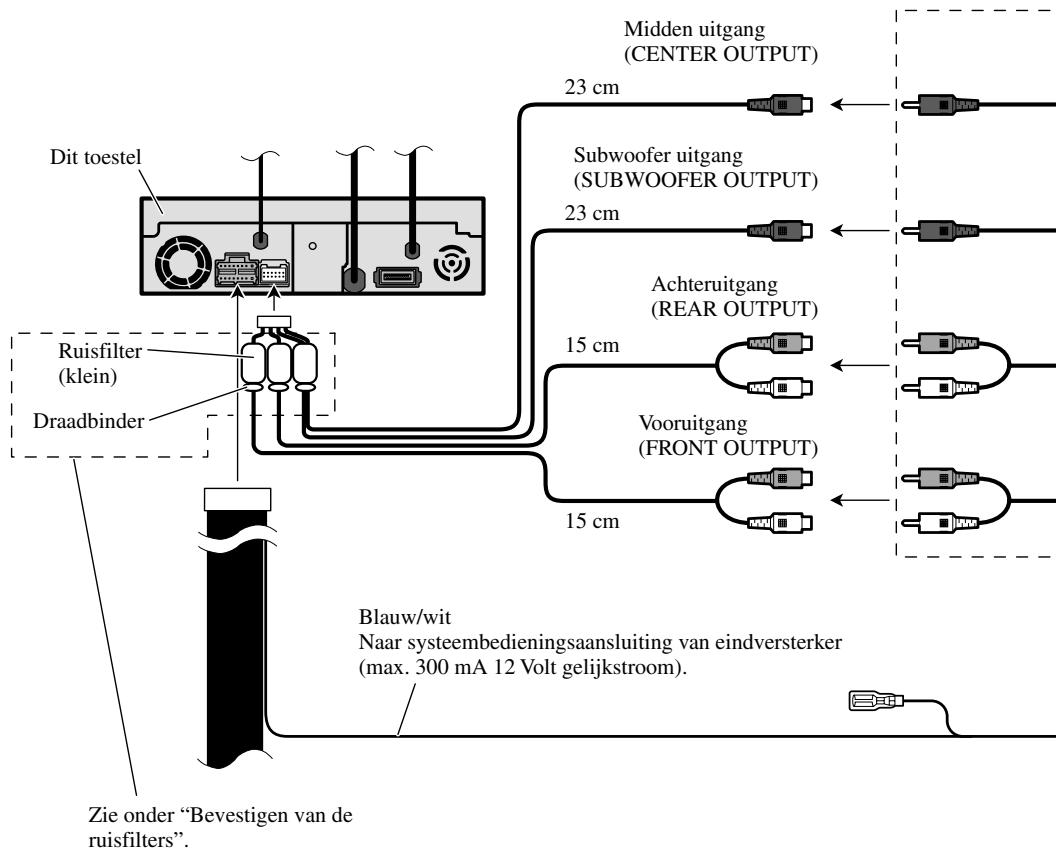

Aansluiten van de apparatuur Bij aansluiting op een los verkrijgbare eindversterker Midden uitgang (CENTER OUTPUT) 23 cm Dit toestel Subwoofer uitgang (SUBWOOFER OUTPUT) 23 cm Achteruitgang (REAR OUTPUT) Ruisfilter (klein) 15 cm Draadbinder Vooruitgang (FRONT OUTPUT) 15 cm Blauw/wit Naar systeembedieningsaansluiting van eindversterker (max. 300 mA 12 Volt gelijkstroom). Zie onder “Bevestigen van de ruisfilters”.

English Eindversterker (los verkrijgbaar) Eindversterker (los verkrijgbaar) Español RCA-kabels (los verkrijgbaar) Eindversterker (los verkrijgbaar) Deutsch Eindversterker (los verkrijgbaar) Français Systeem-afstandsbediening Links Voorluid-spreker Rechts Voorluid-spreker Italiano Achterluid-spreker Nederlands Subwoofer Achterluid-spreker Midden luidspreker Maak deze verbindingen wanneer u de los verkrijgbare versterker gebruikt. Afb. 5

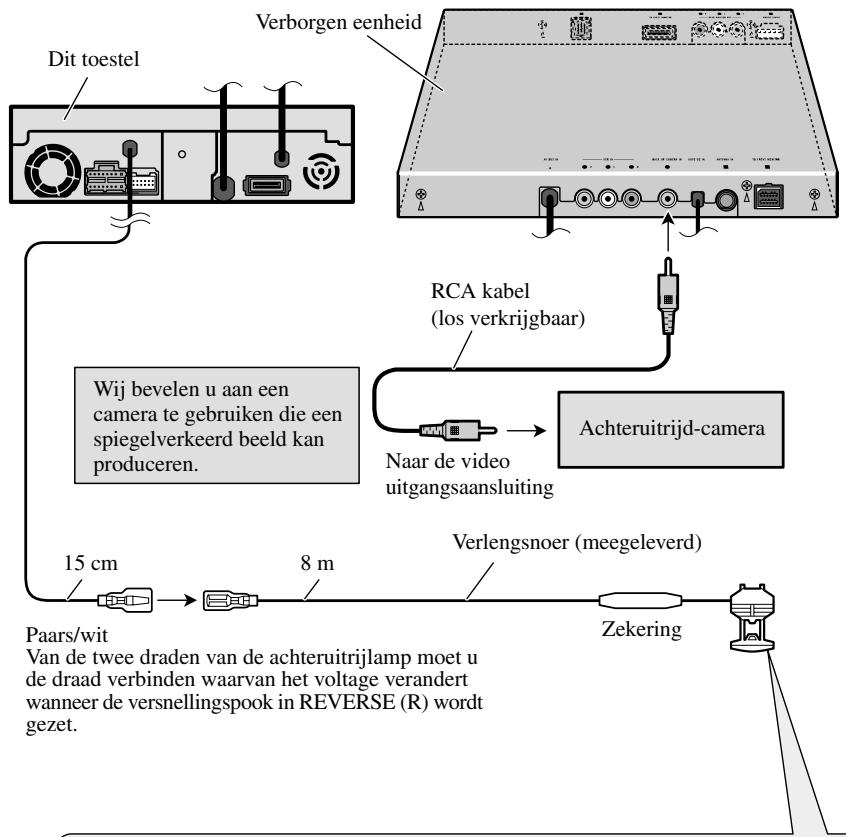

Aansluiten van de apparatuur Wanneer u een achteruitrijd-camera wilt aansluiten Wanneer u dit product wilt gebruiken met een achteruitrijd-camera, kan er automatisch worden overgeschakeld naar het beeld van de achteruitrijd-camera wanneer de versnelling in zijn achteruit (REVERSE (R)) wordt gezet. Verborgen eenheid Dit toestel RCA kabel (los verkrijgbaar) Wij bevelen u aan een camera te gebruiken die een spiegelverkeerd beeld kan produceren. Achteruitrijd-camera Naar de video uitgangsaansluiting Verlengsnoer (meegeleverd)

15 cm Paars/wit Van de twee draden van de achteruitrijlamp moet u de draad verbinden waarvan het voltage verandert wanneer de versnellingspook in REVERSE (R) wordt gezet. Zekering Aansluitmethode

1. Doe de draad in de

stekkerhelften met een kabeltang dicht. Opmerking:

• De BACK UP CAMERA instelling moet worden aangepast via SETUP wanneer u een achteruitrijd-camera aansluit. Afb. 6

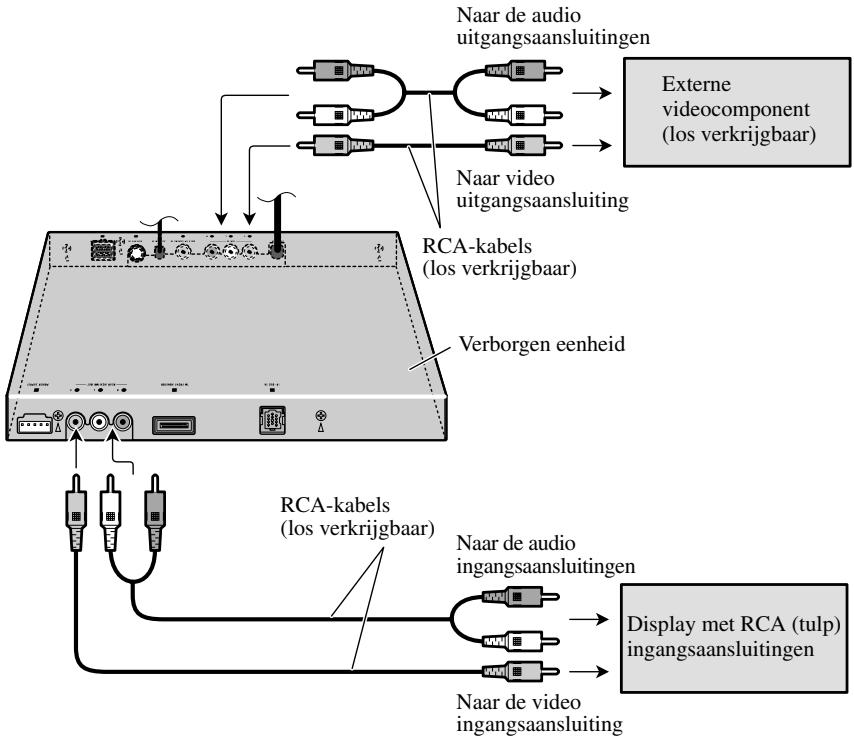

Wanneer u een externe videocomponent en het display aansluit Naar de audio uitgangsaansluitingen English Externe videocomponent (los verkrijgbaar) Naar video uitgangsaansluiting Español RCA-kabels (los verkrijgbaar) Verborgen eenheid Deutsch RCA-kabels (los verkrijgbaar) Naar de audio ingangsaansluitingen Display met RCA (tulp) ingangsaansluitingen Afb. 7 Français Naar de video ingangsaansluiting

• De AV INPUT instelling moet worden aangepast via SETUP wanneer u een externe videocomponent aansluit. De achter-video uitgangsaansluitingen van dit product zijn bedoeld om een display op aan te sluiten waarop passagiers op de achterbank naar DVD of Video CD kunnen kijken. Italiano Bij gebruik van een op de achter-video uitgangsaansluitingen aangesloten display WAARSCHUWING: Nederlands

• Installeer het display NOOIT op een plek waar de bestuurder de DVD of Video CD kan bekijken terwijl hij of zij aan het rijden is.
• Verbind NOOIT de achter-audio uitgang (REAR MONITOR OUT) met een los verkrijgbare eindversterker.

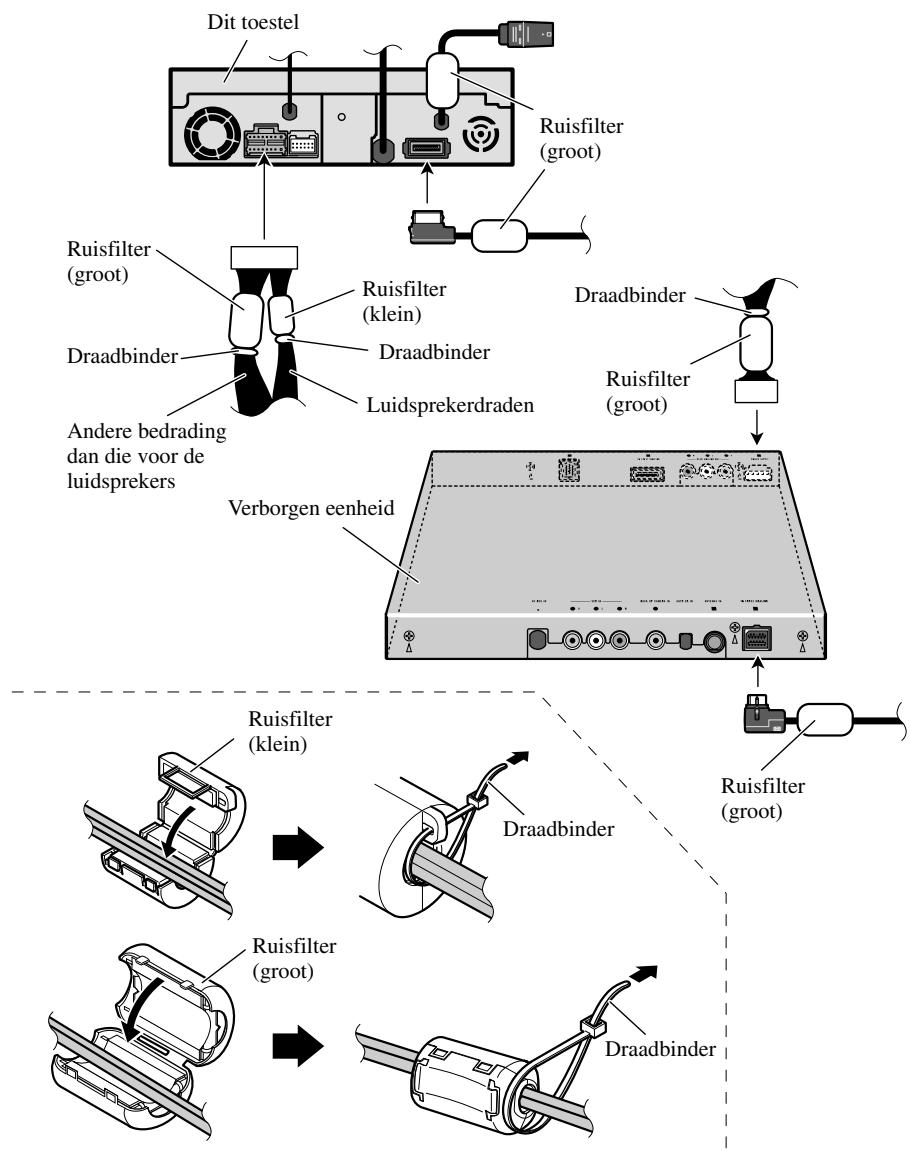

Aansluiten van de apparatuur Bevestigen van de ruisfilters Om storende ruis te voorkomen, dient u de meegeleverde ruisfilters op de juiste manier te gebruiken. Dit toestel Ruisfilter (groot) Ruisfilter (groot) Ruisfilter (klein) Draadbinder Draadbinder Draadbinder Luidsprekerdraden Ruisfilter (groot) Andere bedrading dan die voor de luidsprekers Verborgen eenheid Ruisfilter (klein) Draadbinder Ruisfilter (groot) Ruisfilter (groot) Draadbinder Afb. 8

Om er zeker van te kunnen zijn dat product niet oververhit raakt, dient u er in het bijzonder op te letten dat de kant waar zich de koelventilator van dit product bevindt niet wordt afgedekt. Bij het monteren van de verborgen eenheid moet u erop letten dat geen van de draden klem komt te zitten tussen de verborgen eenheid en het metaal van het koetswerk of de andere onderdelen eromheen. Monteer de verborgen eenheid niet in de buurt van de verwarming, waar deze last zou kunnen ondervinden van de hitte, of bij een portier, waar er regenwater op zou kunnen spetteren. Alvorens gaten te boren moet u altijd de plek achter het te boren gat controleren. Boor niet in gasleidingen, remleidingen, elektrische onderdelen en andere belangrijke onderdelen van de auto. Als de verborgen eenheid in het passagierscompartiment wordt gemonteerd, dient u hem goed vast te zetten zodat hij niet los komt wanneer de auto beweegt en zo letsel of ongelukken veroorzaakt. Als de verborgen eenheid wordt gemonteerd onder een voorstoel, mag hij de beweging van die stoel niet belemmeren. Leid alle snoeren en kabels voorzichtig langs het schuifmechanisme zodat ze niet daarin bekneld raken en kortsluiting veroorzaken. English

• Voor u het apparaat definitief installeert, is het raadzaam eerst alle aansluitingen tijdelijk te maken om te controleren of alles naar behoren functioneert, zodat u later niet voor verrassingen komt te staan.
• Gebruik voor het installeren uitsluitend de bij het apparaat geleverde onderdelen. Toepassing van andere dan de goedgekeurde onderdelen kan leiden tot storing in de werking van het apparaat.
• Raadpleeg uw dichtstbijzijnde dealer als het voor het installeren van het apparaat nodig blijkt gaten te boren, of andere wijzigingen aan te brengen aan de auto.
• Installeer het apparaat op een plaats waar het de bestuurder niet in de weg kan zitten en waar het ook bij een noodstop e.d. geen gevaar voor de inzittenden kan opleveren.
• Bevestig het display niet in een positie waar dit het zicht van de bestuurder of de werking van de air- bags van uw voertuig kan belemmeren.
• De halfgeleider-laser in het apparaat is gevoelig voor beschadiging door oververhitting, dus installeer het apparaat niet te dicht in de buurt van de autoverwarming of de warme luchtsroom daarvan.
• Als u het apparaat onder een al te steile hoek installeert, d.w.z. meer dan 30° uit het horizontale vlak, zal het niet naar behoren kunnen werken. (Afb. 9) Nederlands

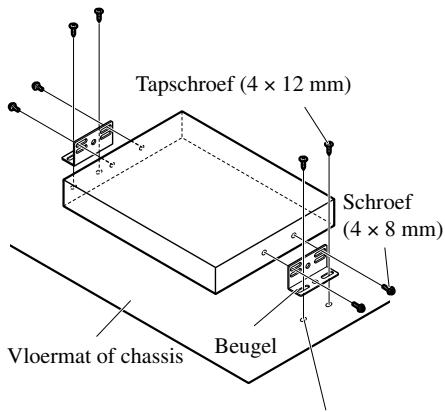

Installeren Installeren van de verborgen eenheid Bevestalleren met beugels Tapschroef (4 × 12 mm) DIN Voor/Achter montage Dit product kan naar keuze aan de voorkant (conventionele DIN voormontage) of aan de achterkant (DIN achter-montage, met gebruikmaking van de schroefgaten aan de zijkanten van het chassis) bevestigd worden. Voor details hieromtrent dient u de hiernavolgende geïllustreerde installatie voorbeelden te raadplegen. Voor u het toestel gaat installeren Schroef (4 × 8 mm) Vloermat of chassis Beugel Boor 2 gaten met diameter van 2,5 mm.

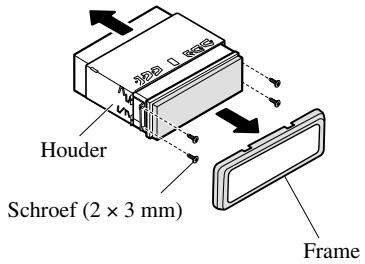

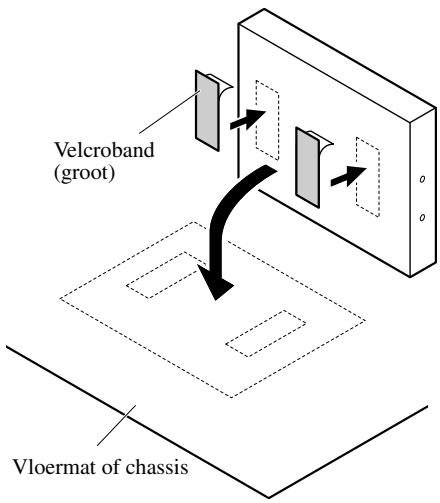

• Verwijder het frame en de houder. (Afb. 12) Trek naar buiten om het frame te verwijderen en draai vervolgens de schroeven (2 × 3 mm) om de houder te verwijderen. (Wanneer u het frame terugdoet, moet u de kant met de groef naar beneden houden.) Afb. 10 Bevestigen met velcroband Reinig het oppervlak goed alvorens het velcroband op te plakken. Houder Schroef (2 × 3 mm) Frame Afb. 12 Velcroband (groot) Vloermat of chassis Afb. 11

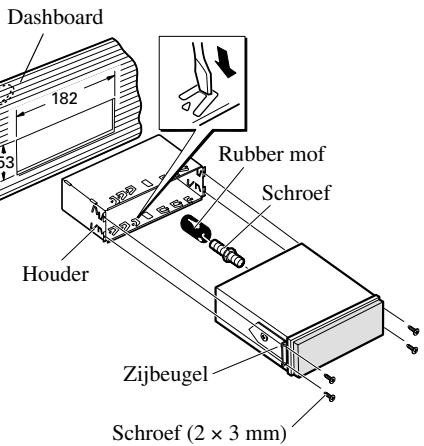

2. Installeer het toestel in het

dashboard. (Afb. 14) DIN Voor-montage Installatie met de rubber mof Dashboard Español Bij installatie in een te ondiepe ruimte kunt u de positie van de zijbeugels veranderen. In dit geval kunt u camouflageband gebruiken op de uit het dashboard uitstekende onderdelen. English

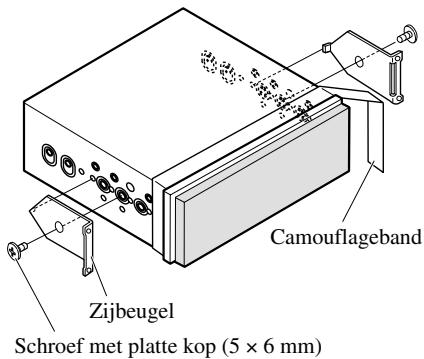

1. Bepaal de positie van de

zijbeugels. (Afb. 13) Nadat u de houder in het dashboard hebt geplaatst, kiest u de juiste lipjes voor de dikte van het dashboard-materiaal en buigt u deze om. (Plaats zo stevig als mogelijk met gebruik van de boven- en onderlipjes. Buig de lipjes 90 graden om te vergrendelen.)

Schroef Zijbeugel Deutsch Camouflageband Houder Zijbeugel Schroef met platte kop (5 × 6 mm) Schroef (2 × 3 mm)

• Bevestig het frame weer nadat u het toestel in het dashboard heeft geïnstalleerd. Français Fig. 13 Afb. 14 Italiano Nederlands

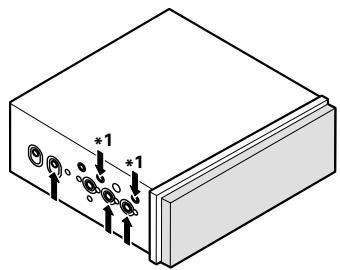

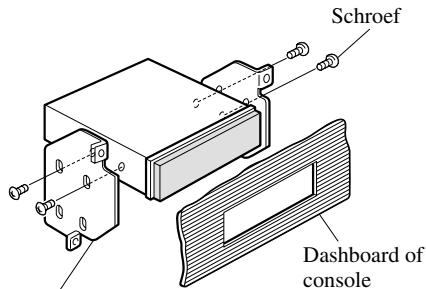

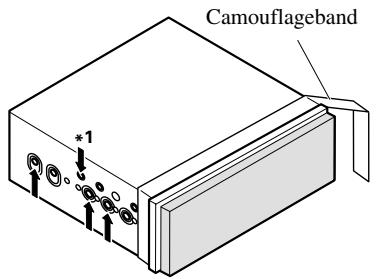

Installeren DIN Achter-montage Installatie met gebruikmaking van de schroefgaten aan de zijkanten van dit product

• Bij installatie in een te ondiepe ruimte, kunt u de volgende schroefgaten gebruiken. In dit geval kunt u camouflageband gebruiken op de uit het dashboard uitstekende onderdelen. Camouflageband

• Vastmaken van dit product aan de fabrieksradio-bevestigingsbeugel. (Afb. 15) (Afb. 16) (Afb. 17) Kies een positie waar de schroefgaten van de beugel en de schroefgaten van dit product in een lijn liggen (passen) en draai de schroeven op 2 plaatsen aan elke kant vast. Gebruik bevestigingsschroeven (4 × 3 mm), bevestigingsschroeven (5 × 6 mm) of schroeven met platte kop (5 × 6 mm), afhankelijk van de vorm van de schroefgaten in de beugel.

Afb. 16 Schroef *1 Gebruik alleen bevestigingsschroeven (4 × 3 mm). Dashboard of console

Radio bevestigingsbeugel van de fabrikant *2 Afb. 15 *2 Als de schroefgaten in de beugel en die in dit toestel niet goed met elkaar overeenkomen, kunt u met een vijl de schroefgaten in de beugel iets groter maken zodat ze wel goed passen. Draai de schroeven aan beide zijden op twee plaatsen vast. Afb. 17

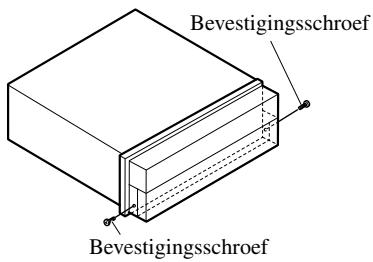

Vast zetten van het voorpaneel

• Zet het voorpaneel vast aan het toestel met de meegeleverde schroeven als u dit niet hoeft te verwijderen. (Afb. 18) Afb. 18 Wanneer u de afstandsbediening niet gebruikt, kunt u deze met klittenband vastzetten zodat hij niet los rond kan slingeren. Afstandsbediening Nederlands Klittenband (klein) (haakjes) Klittenband (klein) (lusjes) Italiano

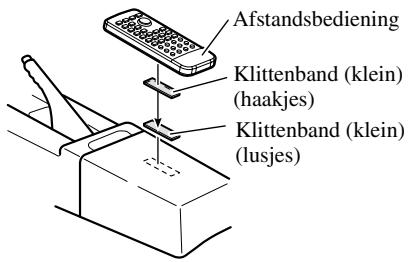

• Maak het oppervlak goed schoon voor u het klittenband erop plakt. Français Bevestigen van de afstandsbediening Deutsch Bevestigingsschroef Español Bevestigingsschroef English Als u het voorpaneel niet wilt kunnen verwijderen, kunt u de meegeleverde schroeven gebruiken om het voorpaneel aan het toestel vast te zetten. Afb. 19
