BEDIENUNGSANLEITUNG AVH-P7500DVD PIONEER

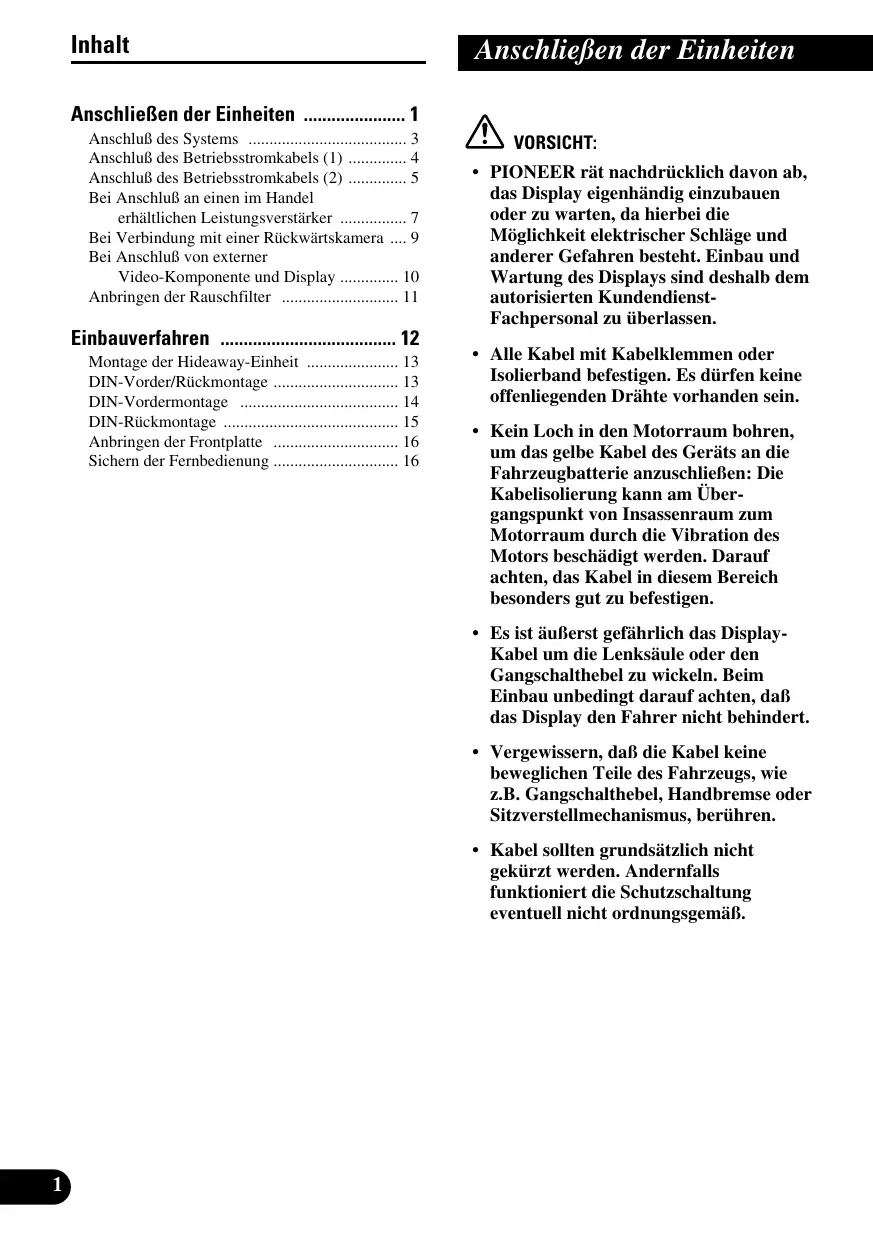

• Inhalt Anschließen der Einheiten Anschließen der Einheiten p. 1
• Anschluß des Systems p. 3
• Anschluß des Betriebsstromkabels (1) p. 4
• Anschluß des Betriebsstromkabels (2) p. 5
• Bei Anschluß an einen im Handel erhältlichen Leistungsverstärker p. 7
• Bei Verbindung mit einer Rückwärtskamera p. 9
• Bei Anschluß von externer Video-Komponente und Display p. 10
• Anbringen der Rauschfilter p. 11
• Einbauverfahren p. 12
• Montage der Hideaway-Einheit p. 13
• DIN-Vorder/Rückmontage p. 13
• DIN-Vordermontage p. 14
• DIN-Rückmontage p. 15
• Anbringen der Frontplatte p. 16
• Sichern der Fernbedienung VORSICHT: p. 16

• PIONEER rät nachdrücklich davon ab, das Display eigenhändig einzubauen oder zu warten, da hierbei die Möglichkeit elektrischer Schläge und anderer Gefahren besteht. Einbau und Wartung des Displays sind deshalb dem autorisierten KundendienstFachpersonal zu überlassen.
• Alle Kabel mit Kabelklemmen oder Isolierband befestigen. Es dürfen keine offenliegenden Drähte vorhanden sein.
• Kein Loch in den Motorraum bohren, um das gelbe Kabel des Geräts an die Fahrzeugbatterie anzuschließen: Die Kabelisolierung kann am Übergangspunkt von Insassenraum zum Motorraum durch die Vibration des Motors beschädigt werden. Darauf achten, das Kabel in diesem Bereich besonders gut zu befestigen.
• Es ist äußerst gefährlich das DisplayKabel um die Lenksäule oder den Gangschalthebel zu wickeln. Beim Einbau unbedingt darauf achten, daß das Display den Fahrer nicht behindert.
• Vergewissern, daß die Kabel keine beweglichen Teile des Fahrzeugs, wie z.B. Gangschalthebel, Handbremse oder Sitzverstellmechanismus, berühren.
• Kabel sollten grundsätzlich nicht gekürzt werden. Andernfalls funktioniert die Schutzschaltung eventuell nicht ordnungsgemäß.

Leistungsverstärkers oder an Steckverbinder für Auto-Antennenrelais-Steuerung des Wagens anschließen (max. 300 mA, 12 V Gleichspannung). Wenn der Wagen mit einer Fensterantenne ausgestattet ist, an die Antennenverstärker-Stromversorgungsklemme anschließen. Bei Verwendung eines externen Leistungsverstärkers für dieses System muß die blau/weiße Leitung an die Leistungsklemme des Verstärkers angeschlossen werden. Die blau Leitung darf nicht an die Leistungsklemme der Auto-Antenne angeschlossen werden. Ein solcher Anschluß könnte übermäßige Stromentnahme und dadurch Funktionsstörungen verursachen. Um einen Kurzschluß zu vermeiden, abgetrennte Kabel mit Isolierband umwickeln. Unbenutzte Lautsprecherzuleitungen müssen unbedingt isoliert werden. Wenn die Kabel nicht isoliert werden, besteht Kurzschlußgefahr. Um falsche Anschlüsse zu verhindern, ist die Eingangsseite des IP-Bus-Steckverbinders blau und die Ausgangsseite schwarz. Die Steckverbinder derselben Farbe sind korrekt zu verbinden. Dieses Gerät kann nicht in einem Fahrzeug installiert werden, das keine ACC-Position (Zubehörposition) am Zündschalter hat. (Abb. 1)

Keine ACC-Position Abb. 1 Italiano

• Das schwarze Kabel ist das Erdungskabel. Dieses Kabel ist getrennt von der Erde von HochstromGeräten, wie z.B. Leistungsverstärkern, zu erden. Falls die Geräte zusammen geerdet werden, und die Erdungsstelle abgetrennt wird, besteht die Gefahr einer Beschädigung der Geräte oder eines Brands. Nederlands

• Dieses Gerät ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an Masse) ausgelegt. Prüfen Sie vor dem Einbau in ein Wohnmobil, einen Lastwagen oder Bus die Batteriespannung.
• Um Kurzschlüsse im elektrischen Systen zu verhindern, ist unbedingt vor dem Einbau das Minus-Batteriekabel ≠ abzutrennen.
• Nehmen Sie die Anschlüsse gemäß den Anweisungen zum Anschluß des Leistungsverstärkers und anderer Geräte in der Bedienungsanleitung vor.
• Sichern Sie die Leitungen mit Kabelklemmen oder Klebeband. Zum Schutz der Leitungen sollten sie an den Stellen, wo sie Metallteile berühren, mit Klebeband umwickelt werden.
• Verlegen und sichern Sie alle Leitungen so, daß sie keine beweglichen Teile wie die Gangschaltung, die Handbremse und Sitzschienen berühren. Die Leitungen dürfen nicht an Stellen entlanggeführt werden, die heiß werden, z.B. an einer Heizungsauslaßöffnung. Wenn die Isolierung einer Leitung schmilzt oder aufreißt, besteht die Gefahr eines Kurzschlusses mit der Karosserie.
• Führen Sie die gelbe Leitung nicht durch ein Loch in den Motorraum zum Anschluß an die Batterie. Dadurch wird die Isolierung der Leitung beschädigt, was zu einem sehr gefährlichen Kurzschluß führen kann.
• Verkürzen Sie keine Leitungen. In diesem Fall kann es vorkommen, daß die Schutzschaltung nicht arbeitet, wenn sie gebraucht wird.
• Führen Sie niemals anderen Geräten Strom zu, indem Sie die Isolierung der Stromversorgungsleitung dieses Geräts durchschneiden und davon Strom abzapfen. Dadurch wird die Strombelastbarkeit der Leitung überschritten, was zu Überhitzung führt.
• Benutzen Sie beim Auswechseln von Sicherungen nur Sicherungen mit dem auf dem Sicherunshalter angegebenen Nennwert.
• Da ein einzigartiger BPTL-Schaltkreis verwendet wird, dürfen die Lautsprecherleitungen niemals direkt geerdet oder die Minusleitungen ≠ des rechten und linken Kanals gemeinsam sein.
• Die Kappe nicht vom Steckverbinder entfernen, wenn an der Cinchbuchse am Hauptgerät kein Anschluß hergestellt werden soll.
• Lautsprecher, die an dieses Gerät angeschlossen werden, müssen eine minimale Nennleistung von 50 W und eine Impedanz zwischen 4 und 8 Ohm haben. Falls Lautsprecher mit anderen Leistungsund/oder Impedanzwerten angeschlossen werden, können die Lautsprecher in Brand geraten, Rauch entwickeln und beschädigt werden.
• Wenn die Programmquelle dieses Produkts eingeschaltet wird, wird ein Steuersignal über die blau/weiße und die blaue Leitung ausgegeben. An eine System-Fernbedienung eines externen

• Kabel dieses Produkts und die anderer Produkte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluß dieses Produkts an ein anderes Produkt unter Bezugnahme auf die mit beiden Produkten mitgelieferten Anleitungen die Kabel mit derselben Funktion verbinden.

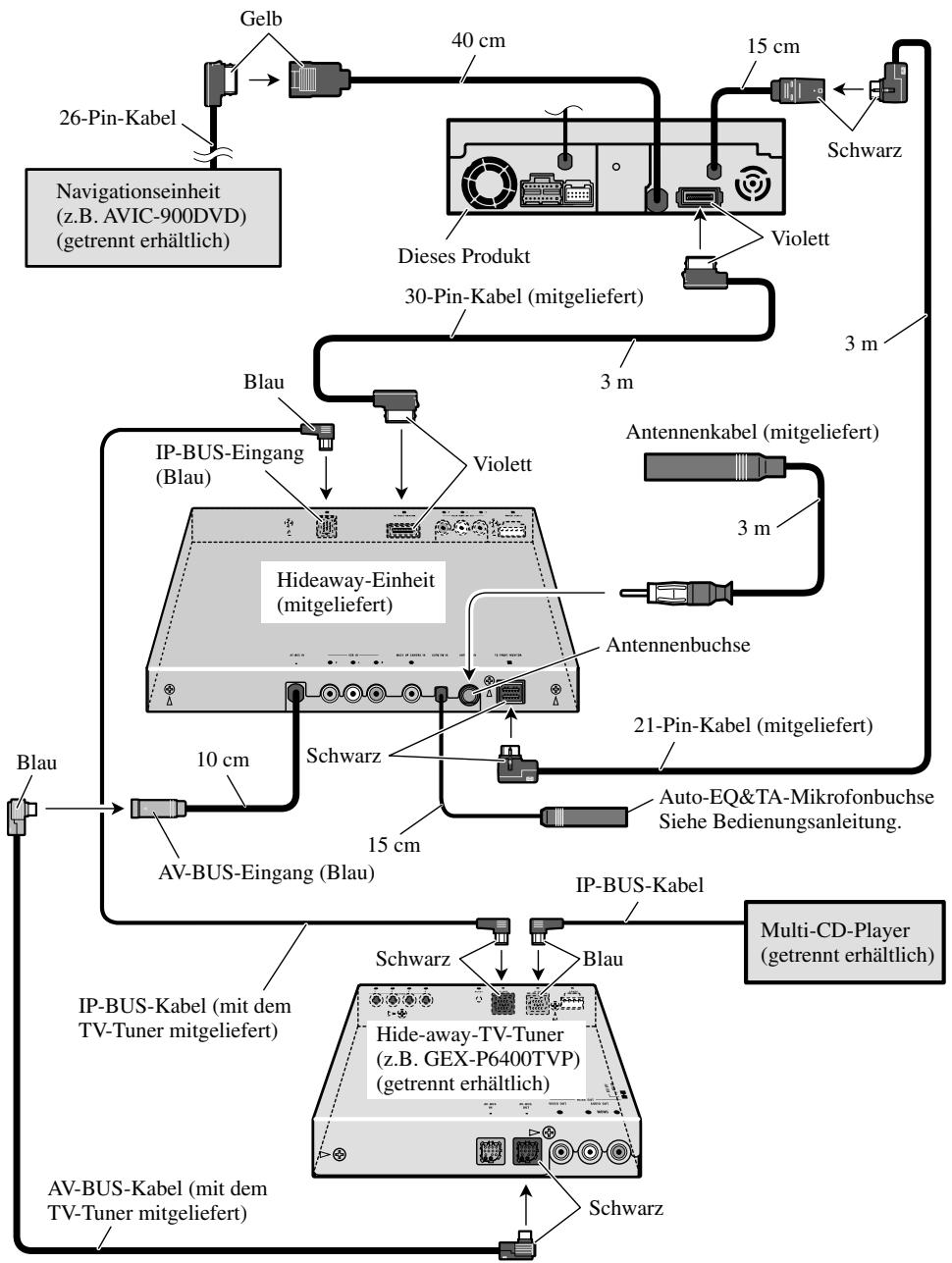

Anschließen der Einheiten Anschluß des Systems Gelb 40 cm 15 cm 26-Pin-Kabel Schwarz Navigationseinheit (z.B. AVIC-900DVD) (getrennt erhältlich) Violett Dieses Produkt 30-Pin-Kabel (mitgeliefert)

Blau Antennenkabel (mitgeliefert) IP-BUS-Eingang (Blau) Violett

Hideaway-Einheit (mitgeliefert) Antennenbuchse 21-Pin-Kabel (mitgeliefert) Blau 10 cm Schwarz Auto-EQ&TA-Mikrofonbuchse Siehe Bedienungsanleitung. 15 cm AV-BUS-Eingang (Blau) IP-BUS-Kabel Schwarz IP-BUS-Kabel (mit dem TV-Tuner mitgeliefert) AV-BUS-Kabel (mit dem TV-Tuner mitgeliefert) Blau Multi-CD-Player (getrennt erhältlich) Hide-away-TV-Tuner (z.B. GEX-P6400TVP) (getrennt erhältlich) Schwarz Abb. 2

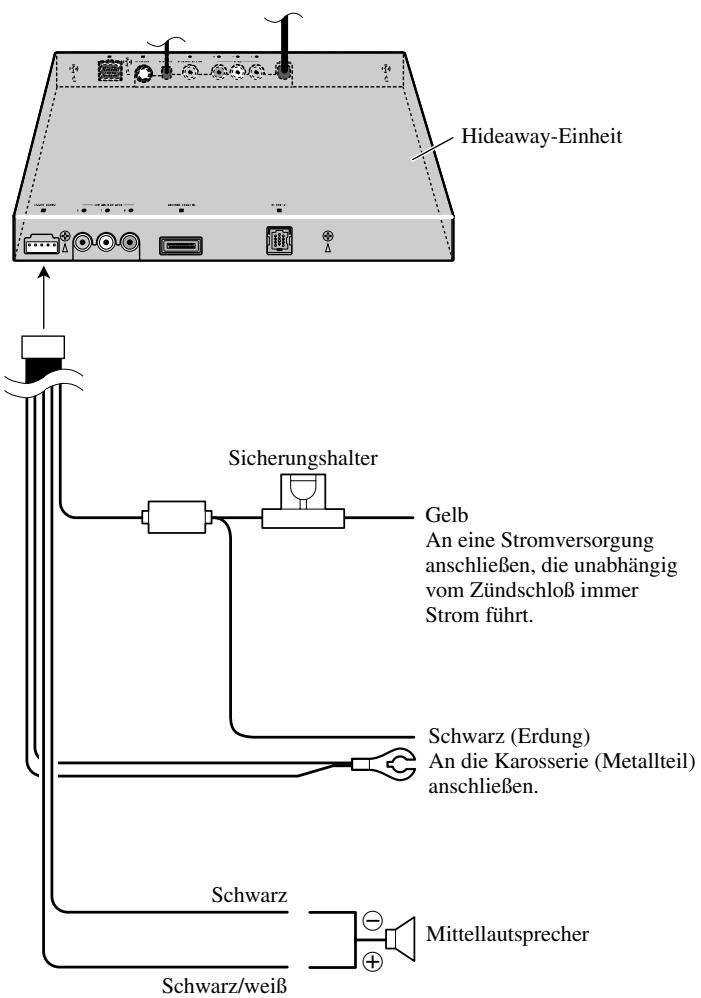

Anschluß des Betriebsstromkabels (1) English Español Hideaway-Einheit Deutsch Sicherungshalter Français Gelb An eine Stromversorgung anschließen, die unabhängig vom Zündschloß immer Strom führt. Schwarz Italiano Schwarz (Erdung) An die Karosserie (Metallteil) anschließen.

Mittellautsprecher Nederlands Schwarz/weiß Abb. 3

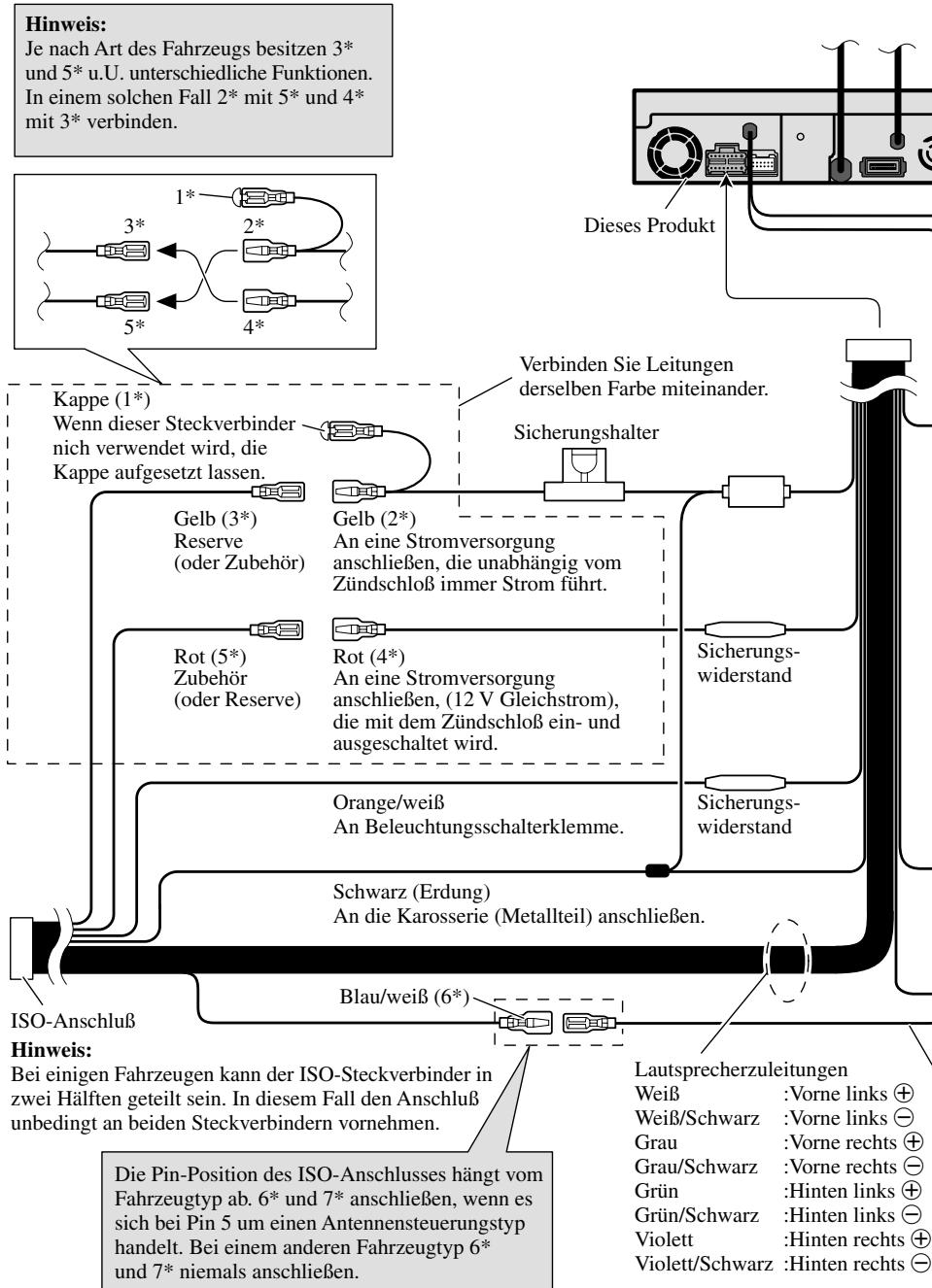

Anschließen der Einheiten Anschluß des Betriebsstromkabels (2) Hinweis: Je nach Art des Fahrzeugs besitzen 3* und 5* u.U. unterschiedliche Funktionen. In einem solchen Fall 2* mit 5* und 4* mit 3* verbinden.

Dieses Produkt Verbinden Sie Leitungen derselben Farbe miteinander. Kappe (1*) Wenn dieser Steckverbinder nich verwendet wird, die Kappe aufgesetzt lassen. Sicherungshalter Gelb (3*) Reserve (oder Zubehör) Gelb (2*) An eine Stromversorgung anschließen, die unabhängig vom Zündschloß immer Strom führt. Rot (5*) Zubehör (oder Reserve) Rot (4*) An eine Stromversorgung anschließen, (12 V Gleichstrom), die mit dem Zündschloß ein- und ausgeschaltet wird. Sicherungswiderstand Orange/weiß An Beleuchtungsschalterklemme. Sicherungswiderstand Schwarz (Erdung) An die Karosserie (Metallteil) anschließen. Blau/weiß (6*) ISO-Anschluß Hinweis: Bei einigen Fahrzeugen kann der ISO-Steckverbinder in zwei Hälften geteilt sein. In diesem Fall den Anschluß unbedingt an beiden Steckverbindern vornehmen. Die Pin-Position des ISO-Anschlusses hängt vom Fahrzeugtyp ab. 6* und 7* anschließen, wenn es sich bei Pin 5 um einen Antennensteuerungstyp handelt. Bei einem anderen Fahrzeugtyp 6* und 7* niemals anschließen.

Lautsprecherzuleitungen Weiß :Vorne links + Weiß/Schwarz :Vorne links ≠ Grau :Vorne rechts + Grau/Schwarz :Vorne rechts ≠ Grün :Hinten links + Grün/Schwarz :Hinten links ≠ Violett :Hinten rechts + Violett/Schwarz :Hinten rechts ≠ English Violett/weiß Siehe Abschnitt “Bei Verbindung mit einer Rückwärtskamera”. Español Gelb/Schwarz Bei Verwendung eines Zellulartelefons dieses über die Audio Mute-Leitung des Zellulartelefons anschließen. Andernfalls die Audio Mute-Leitung frei von Anschlüssen lassen. Anschlußmethode Deutsch

Nadelzange einklemmen. Français Hinweis:

• Die Position des Parkbremsschalters hängt vom Fahrzeugmodell ab. Einzelheiten entnehmen Sie aus der technischen Dokumentation des Fahrzeugs oder erfragen sie beim Händler. Hellgrün Dieser Anschluß dient zur Erkennung des ON/OFF-Status der Handbremse. Das Kabel ist an die Stromversorgungsseite des Handbremsenschalters anzuschließen. Stromversorgungsseite Italiano Blau/weiß An Systemsteuerungs-Steckverbinder der Endstufe (max. 300 mA, 12V Gleichspannung). Handbremsen schalter Masseseite Nederlands Blau (7*) An Steckverbinder für Autoantennenrelais-Steuerung (max. 300 mA, 12 V Gleichspannung). Abb. 4

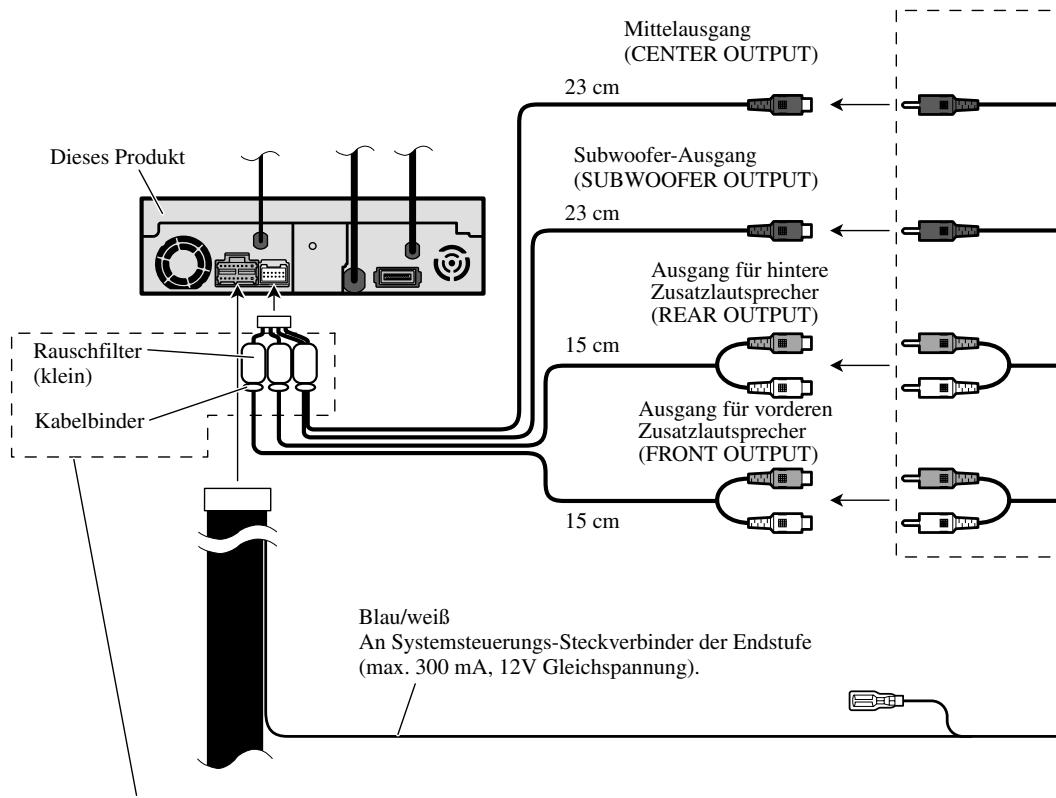

Anschließen der Einheiten Bei Anschluß an einen im Handel erhältlichen Leistungsverstärker Mittelausgang (CENTER OUTPUT) 23 cm Subwoofer-Ausgang (SUBWOOFER OUTPUT) 23 cm Dieses Produkt Ausgang für hintere Zusatzlautsprecher (REAR OUTPUT) 15 cm Rauschfilter (klein) Ausgang für vorderen Zusatzlautsprecher (FRONT OUTPUT) Kabelbinder 15 cm Blau/weiß An Systemsteuerungs-Steckverbinder der Endstufe (max. 300 mA, 12V Gleichspannung). Siehe Abschnitt “Anbringen der Rauschfilter”.

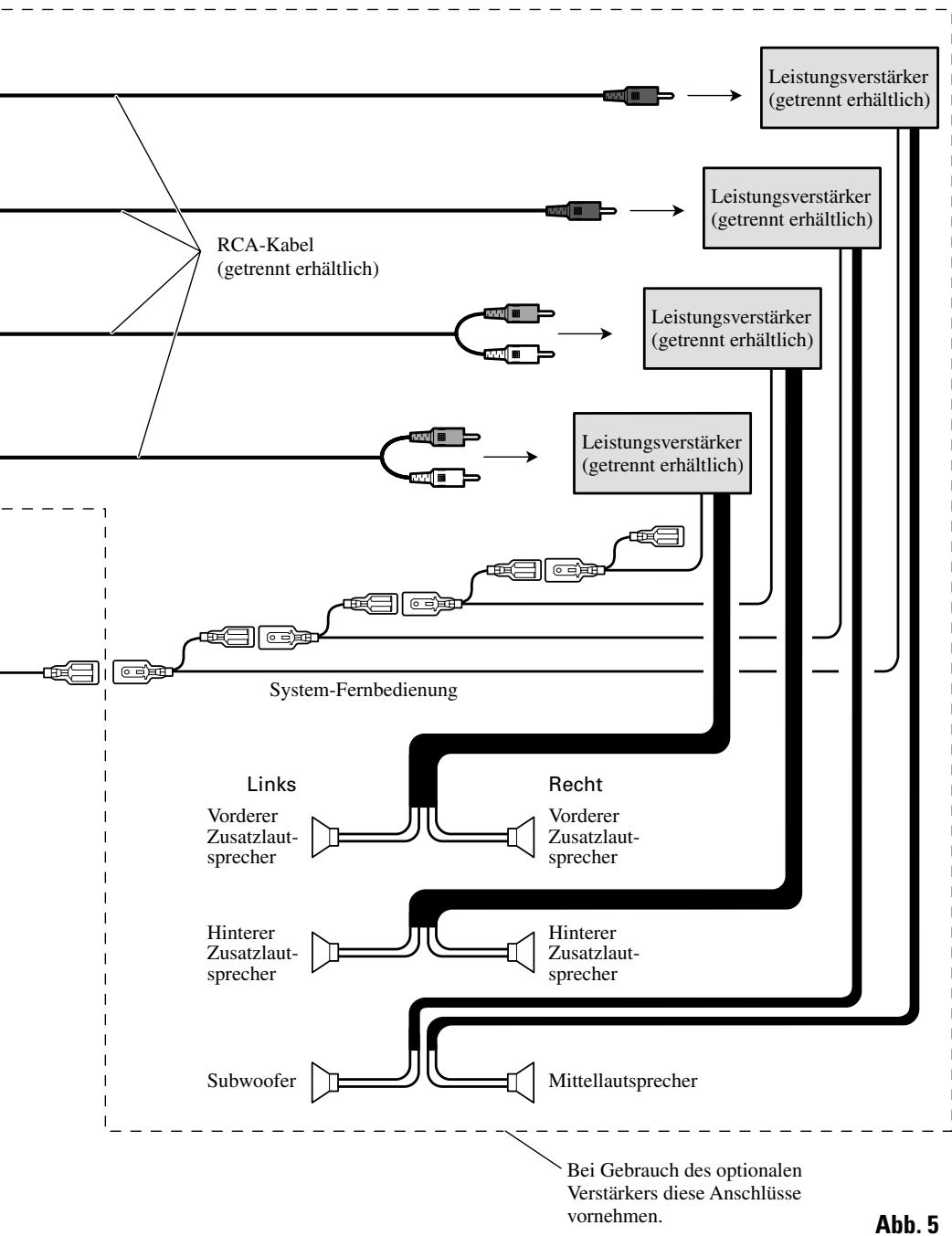

English Leistungsverstärker (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) Español RCA-Kabel (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) Deutsch Leistungsverstärker (getrennt erhältlich) Français System-Fernbedienung Links Recht Hinterer Zusatzlautsprecher Hinterer Zusatzlautsprecher Subwoofer Mittellautsprecher Bei Gebrauch des optionalen Verstärkers diese Anschlüsse vornehmen. Nederlands Vorderer Zusatzlautsprecher Italiano Vorderer Zusatzlautsprecher Abb. 5

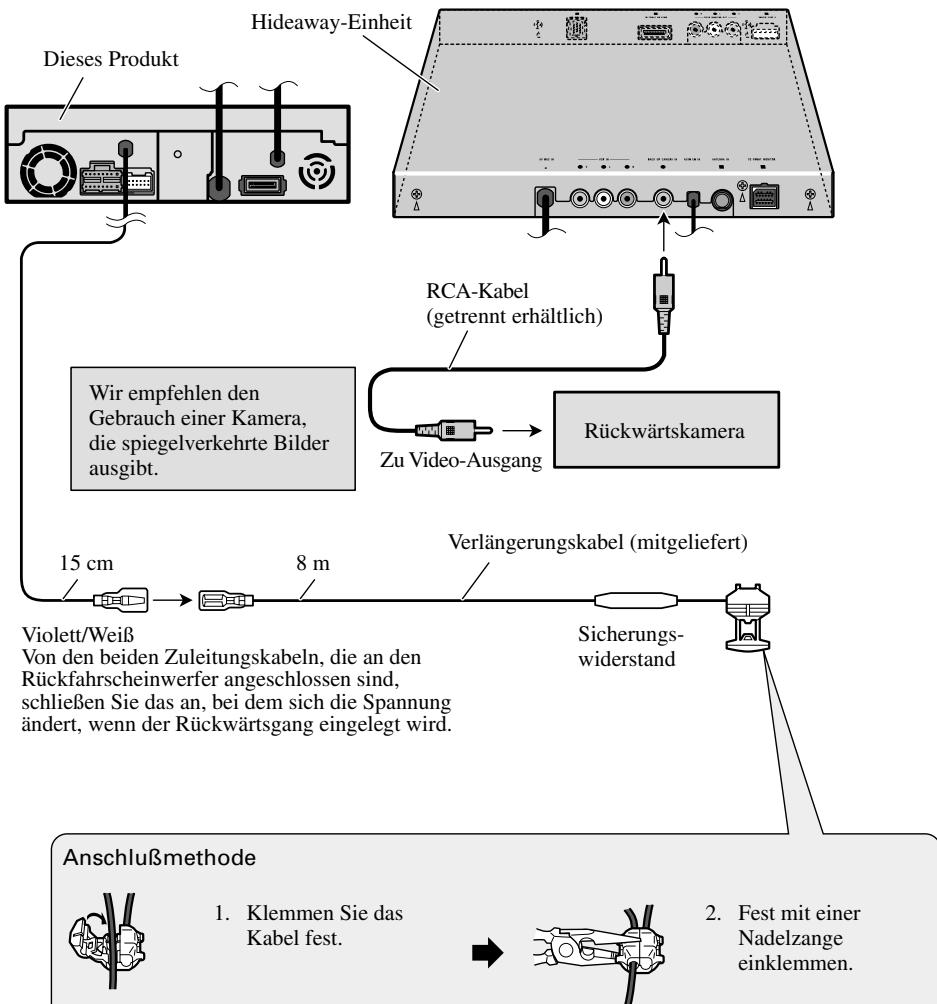

Anschließen der Einheiten Bei Verbindung mit einer Rückwärtskamera Bei Gebrauch dieses Produkts mit einer Rückwärtskamera ist automatische Umschaltung auf Video von dieser Kamera möglich, wenn der Rückwärtsgang (Schaltposition REVERSE (R)) eingelegt wird. Hideaway-Einheit Dieses Produkt RCA-Kabel (getrennt erhältlich) Wir empfehlen den Gebrauch einer Kamera, die spiegelverkehrte Bilder ausgibt. Rückwärtskamera Zu Video-Ausgang Verlängerungskabel (mitgeliefert)

15 cm Violett/Weiß Von den beiden Zuleitungskabeln, die an den Rückfahrscheinwerfer angeschlossen sind, schließen Sie das an, bei dem sich die Spannung ändert, wenn der Rückwärtsgang eingelegt wird. Sicherungswiderstand Anschlußmethode

Nadelzange einklemmen. Hinweis:

• Bei Anschluß der Rückwärtskamera muß BACK UP CAMERA im SETUP gewählt werden. Abb. 6

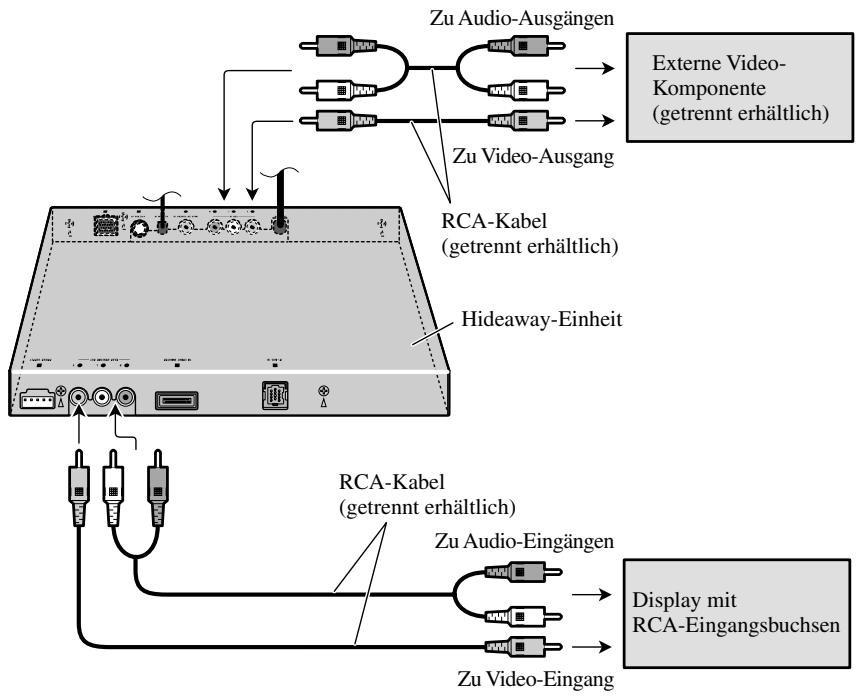

Bei Anschluß von externer Video-Komponente und Display Zu Audio-Ausgängen Zu Video-Ausgang English Externe VideoKomponente (getrennt erhältlich) RCA-Kabel (getrennt erhältlich) Español Hideaway-Einheit Zu Audio-Eingängen Display mit RCA-Eingangsbuchsen Deutsch RCA-Kabel (getrennt erhältlich) Zu Video-Eingang Français Abb. 7

• Bei Anschluß der externen Video-Komponente muß AV INPUT im SETUP gewählt werden. Bei Gebrauch eines am hinteren Video-Ausgang angeschlossenen Displays WARNUNG: Nederlands

• Das Display darf AUF KEINEN FALL an einer Stelle installiert werden, an der es vom Fahrer während der Fahrt eingesehen werden kann.
• Schließen Sie NIEMALS den hinteren Audioausgang (REAR MONITOR OUT) an einen getrennt erhältlichen Leistungsverstärker an. Italiano Der hintere Video-Ausgang dieses Produkts ist zum Anschluß eines Displays vorgesehen, damit Mitfahrer auf den Rücksitzen DVDs oder Video CDs sehen können.

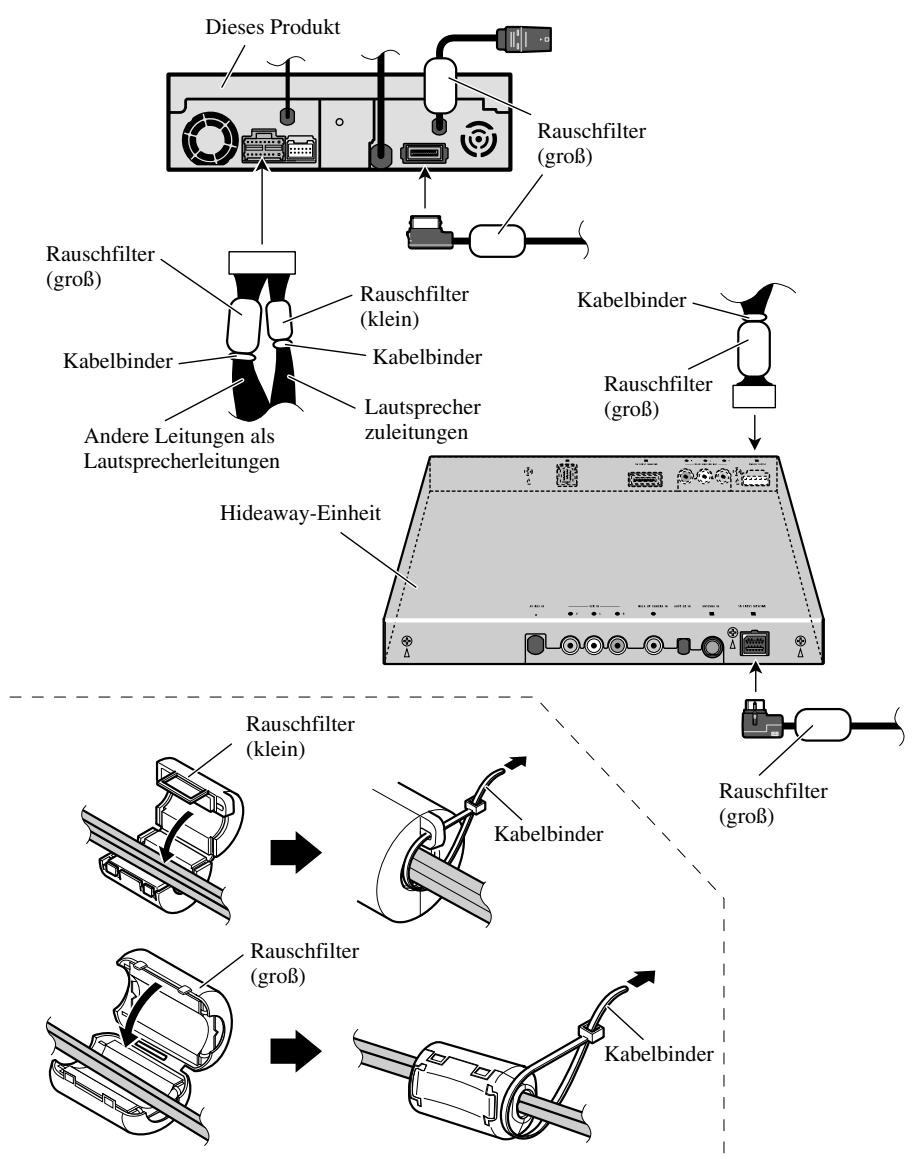

Anschließen der Einheiten Anbringen der Rauschfilter Um Störungen zu vermeiden, ist auf richtigen Gebrauch der mitgelieferten Rauschfilter zu achten. Dieses Produkt Rauschfilter (groß) Rauschfilter (groß) Rauschfilter (klein) Kabelbinder Kabelbinder Kabelbinder Andere Leitungen als Lautsprecherleitungen Rauschfilter (groß) Lautsprecher zuleitungen Hideaway-Einheit Rauschfilter (klein) Rauschfilter (groß) Kabelbinder Rauschfilter (groß) Kabelbinder Abb. 8

Einbauverfahren Hinweis:

Damit richtige Wärmeableitung bei diesem Produkt gewährleistet ist, darf dessen Kühllüfterseite auf keinen Fall blockiert werden. Bei Montage der Hideaway-Einheit vergewissern Sie sich, daß kein Kabel zwischen der Einheit und den umgebenden Metall- bzw. Befestigungsteilen eingeklemmt wird. Bringen Sie die Hideaway-Einheit nicht in der Nähe des Heizungsauslasses, wo sie durch Hitze beeinträchtigt werden würde, oder in der Nähe der Türen an, wo sie Regen ausgesetzt sein könnte. Bevor irgendwelche Montagelöcher gebohrt werden, stets nachkontrollieren, was sich hinter der vogesehenen Bohrstelle befindet. Darauf achten, nicht in Kraftstoffleitung, Bremsleitung, ein elektrisches Kabel oder andere wichtige Teile zu bohren. Wenn die Hideaway-Einheit im Fahrgastraum installiert wird, verankern Sie sie sicher, so daß sie bei fahrendem Wagen nicht losbrechen und Verletzungen oder einen Unfall verursachen kann. Wenn die Hideaway-Einheit unter einem Vordersitz installiert wird, vergewissern Sie sich, daß sie die Sitzverstellung nicht behindert. Verlegen Sie alle Kabel und Leitungen sorgfältig um den Verschiebemechanismus, so daß sie sich daran nicht verfangen und nicht eingeklemmt werden können, um einen Kurzschluß zu vermeiden. English

• Schließen Sie vor dem Einbau die Leitungen vorübergehend an und stellen Sie sicher, das alles richtig angeschlossen ist und das Gerät und das System einwandfrei arbeiten.
• Um einwandfreien Einbau zu gewährleisten, sollten nur die mit dem Gerät mitgelieferten Teile verwendet werden. Bei Verwendung von NichtOriginalteilen kann es zu Funktionsstörungen kommen.
• Wenden Sie sich an Ihren Fachhänlder, wenn zum Einbau des Geräts Löcher gebohrt oder andere Veränderungen an Ihrem Auto vorgenommen werden müssen.
• Bauen Sie das Gerät an einer Stelle ein, wo es den Fahrer nicht behindert und den Beifahrer bei plötzlichem Bremsen nicht verletzen an.
• Das Display darf nicht an einer Stelle plaziert werden, an der es die Sicht des Fahrers beeinträchtigen oder die Funktion der Airbags des Fahrzeugs behindern könnte.
• Der Halbleiterlaser wird bei Überhitzung beschädigt, bauen Sie das Gerät daher nicht an einer Stelle ein, wo es heiß wird, z.B. nahe einer Heizungsauslaßöffnung.
• Wenn der Einbauwinkel mehr als 30º von der Horizontalen abweicht, kann es sein, daß das Gerät nicht optimal arbeitet. (Abb. 9) Abb. 9 Italiano Nederlands

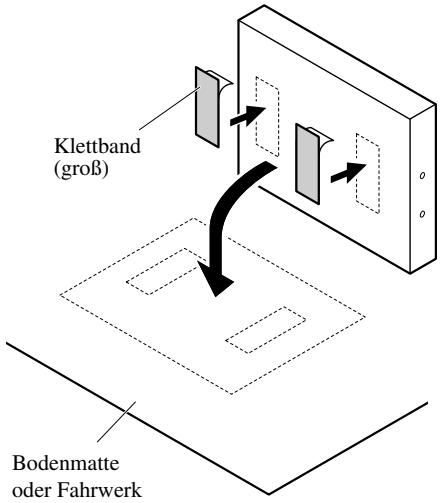

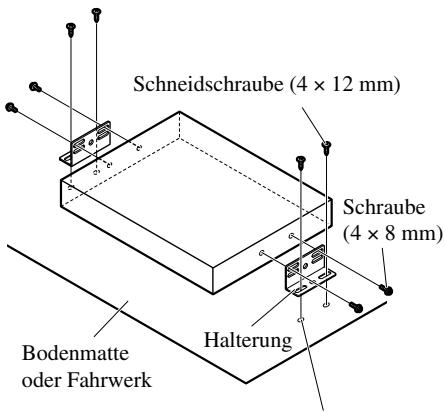

Einbauverfahren Montage der Hideaway-Einheit Montage mit Halterungen Schneidschraube (4 × 12 mm) Schraube (4 × 8 mm) DIN-Vorder/Rückmontage Dieses Produkt kann entweder von “vorne” (konventionelle DINVordermontage) oder von “hinten” (DIN-Rückmontage unter Gebrauch der Gewindebohrungen an den Seiten des Chassis) richtig installiert werden. Einzelheiten entnehmen Sie bitte den im folgenden dargestellten Installationsverfahren. Vor Montage der Einheit

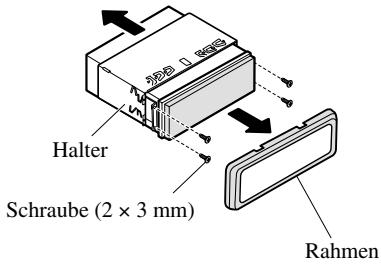

• Nehmen Sie den Rahmen und den Halter ab. (Abb. 12) Bodenmatte oder Fahrwerk Halterung Löcher mit einem Durchmesser von 2 bis 2,5 mm bohren. Nehmen Sie den Rahmen durch Herausziehen ab, und lösen Sie dann die Schrauben (2 × 3 mm), um den Halter abzunehmen. (Zum Wiederanbringen des Rahmens lassen Sie die Nutenseite nach unten weisen.) Abb. 10 Montage mit Klettband Vor Anbringen des Klettbands die Haftfläche gründlich säubern. Halter Schraube (2 × 3 mm) Rahmen Abb. 12 Klettband (groß) Bodenmatte oder Fahrwerk Abb. 11

2. Bauen Sie die Einheit in das

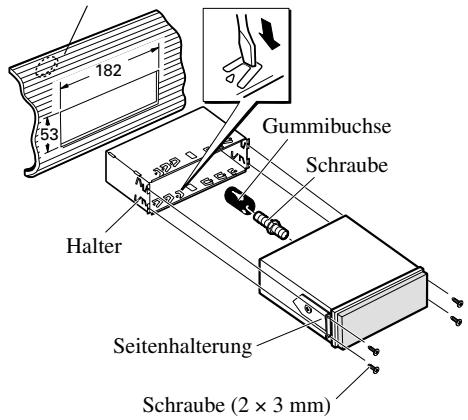

Armaturenbrett ein. (Abb. 14) DIN-Vordermontage Einbau mit der Gummibuchse (Mit Hilfe der Ansätze, oben und unten, so fest wie möglich einsetzen. Zur Sicherung werden die Ansätze 90 Grad gebogen.) Armaturenbrett Español Bei Montage an einer Stelle mit begrenzter Installationshöhe ändern Sie die Position der Seitenhalterungen. In diesem Fall bringen Sie Abdeckband an vom Armaturenbrett vorstehenden Teilen an. English

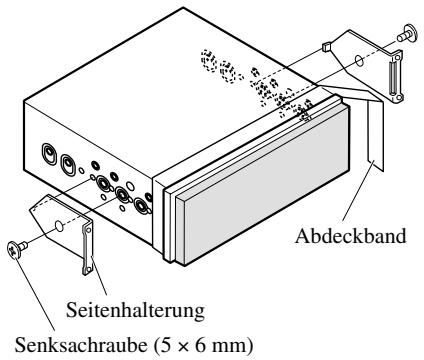

1. Bestimmen Sie die Position der

Seitenhalterungen. (Abb. 13) Den Halter in das Armaturenbrett einsetzen, dann die der Dicke des Armaturenbretts entsprechenden Zungen auswählen und diese biegen.

Schraube Deutsch Halter Abdeckband Seitenhalterung Seitenhalterung Senksachraube (5 × 6 mm) Schraube (2 × 3 mm)

• Nach Einbau der Einheit in das Armaturenbrett bringen Sie den Rahmen wieder an. Français Abb. 13 Abb. 14 Italiano Nederlands

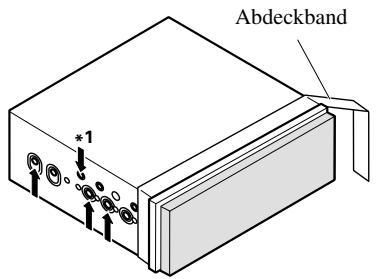

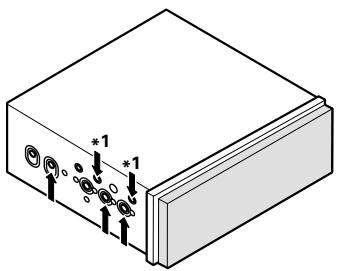

Einbauverfahren DIN-Rückmontage Installation unter Gebrauch der Gewindebohrungen an der Seite dieses Produkts

• Bei Montage an einer Stelle mit begrenzter Installationshöhe verwenden Sie die folgenden Schraubenöffnungen. In diesem Fall bringen Sie Abdeckband an vom Armaturenbrett vorstehenden Teilen an.

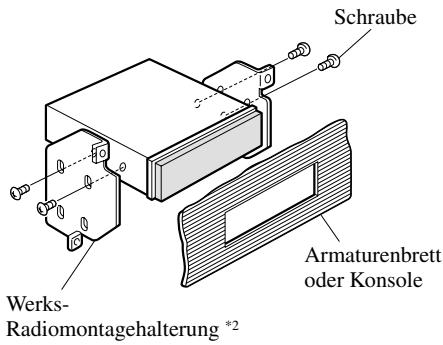

• Anbringen dieses Produkts an die Werks-Radiomontagehalterung. (Abb. 15) (Abb. 16) (Abb. 17) Dieses Produkt und die Halterung so ausrichten, daß deren Gewindebohrungen zur Deckung gelangen, und Schrauben an 2 Stellen auf jeder Seite festziehen. Je nach Form der Gewindebohrungen in der Halterung Klemmschrauben (4 × 3 mm), Klemmschrauben (5 × 6 mm) oder Senkschrauben (5 × 6 mm) verwenden. *1 Nur Klemmschrauben (4 × 3 mm) verwen- Abdeckband

Abb. 16 Schraube den.

Armaturenbrett oder Konsole WerksRadiomontagehalterung *2 Abb. 15 *2 Wenn die Schraubenöffnungen der Halterung und die Schraubenöffnungen dieser Einheit nicht aufeinander ausgerichtet sind, die Schraubenöffnungen der Halterung mit einer Feile verbreitern, um sie mit den Schraubenöffnungen dieser Einheit zur Deckung zu bringen. Die Schrauben an 2 Stellen auf jeder Seite festziehen. Abb. 17

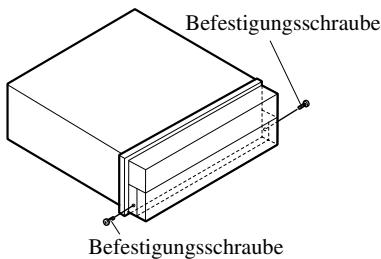

Anbringen der Frontplatte Befestigungsschraube Español

• Nachdem Sie die Frontplatte abgenommen haben, befestigen Sie sie mit den Befestigungsschrauben an der Einheit. (Abb. 18) English Wenn Sie die Funktion zum Abnehmen und Anbringen der Frontplatte nicht verwenden wollen, so fixieren Sie die Frontplatte mit den mitgelieferten Befestigungsschrauben an dieser Einheit. Deutsch Befestigungsschraube Abb. 18 Bei Nichtgebrauch haften Sie die Fernbedienung zur Sicherheit fest. Italiano

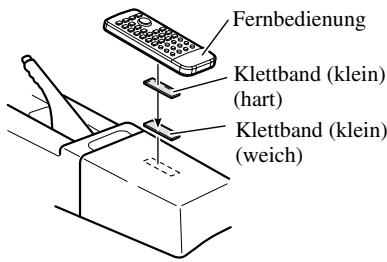

• Wischen Sie die Befestigungsfläche gründlich ab, bevor Sie das Klettband anhaften. Français Sichern der Fernbedienung Fernbedienung Nederlands Klettband (klein) (hart) Klettband (klein) (weich) Abb. 19
