GEBRUIKSAANWIJZING AVH-P4000DVD PIONEER

Nadelzange einklemmen.

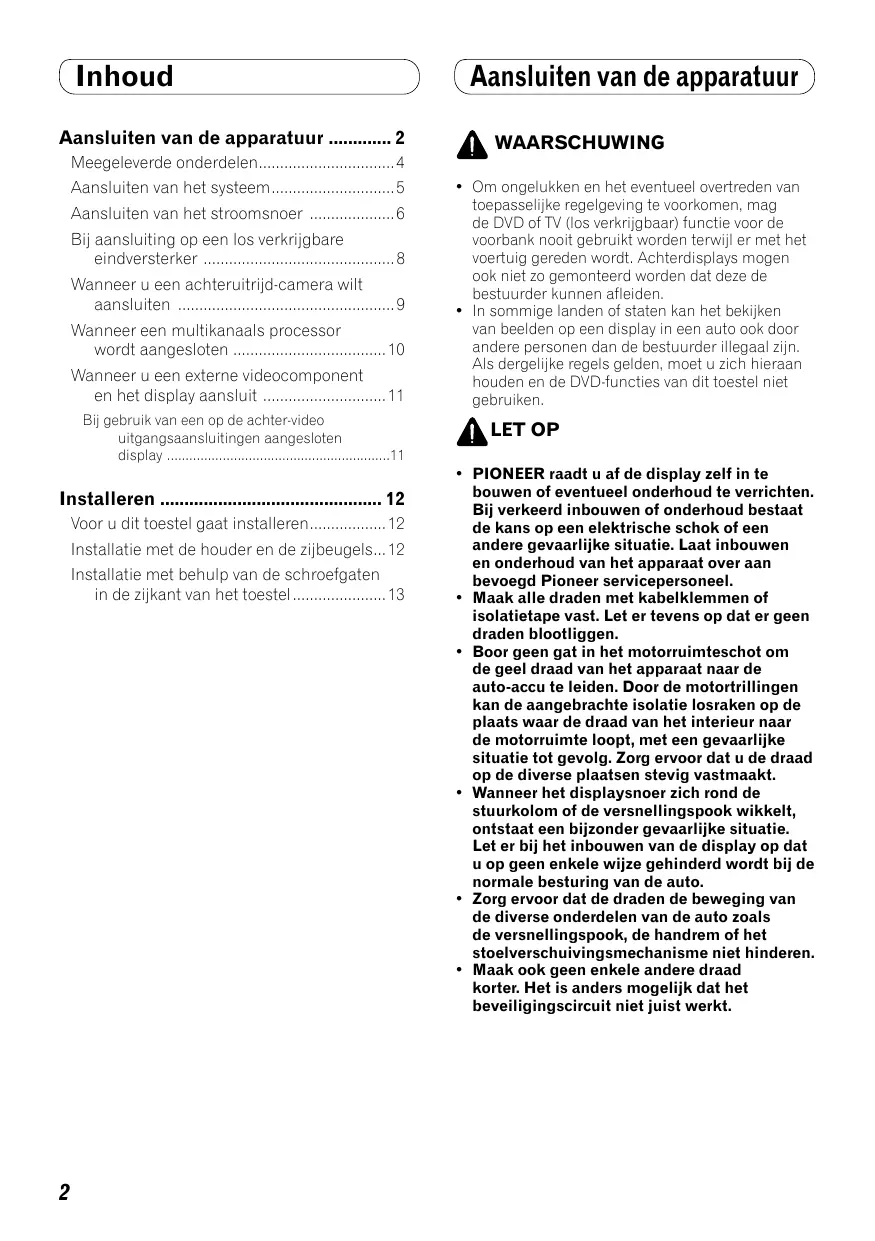

  • Inhoud Aansluiten van de apparatuur p. 2
  • Meegeleverde onderdelen p. 4
  • Aansluiten van het systeem p. 5
  • Aansluiten van het stroomsnoer p. 6
  • Bij aansluiting op een los verkrijgbare eindversterker p. 8
  • Wanneer u een achteruitrijd-camera wilt aansluiten p. 9
  • Wanneer een multikanaals processor wordt aangesloten p. 10
  • Wanneer u een externe videocomponent en het display aansluit p. 11
  • Bij gebruik van een op de achter-video uitgangsaansluitingen aangesloten display p. 11
  • Installeren p. 12
  • Voor u dit toestel gaat installeren p. 12
  • Installatie met de houder en de zijbeugels p. 12
  • Installatie met behulp van de schroefgaten in de zijkant van het toestel p. 13

Aansluiten van de apparatuur WAARSCHUWING

  • Om ongelukken en het eventueel overtreden van toepasselijke regelgeving te voorkomen, mag de DVD of TV (los verkrijgbaar) functie voor de voorbank nooit gebruikt worden terwijl er met het voertuig gereden wordt. Achterdisplays mogen ook niet zo gemonteerd worden dat deze de bestuurder kunnen afleiden.
  • In sommige landen of staten kan het bekijken van beelden op een display in een auto ook door andere personen dan de bestuurder illegaal zijn. Als dergelijke regels gelden, moet u zich hieraan houden en de DVD-functies van dit toestel niet gebruiken. LET OP
  • PIONEER raadt u af de display zelf in te bouwen of eventueel onderhoud te verrichten. Bij verkeerd inbouwen of onderhoud bestaat de kans op een elektrische schok of een andere gevaarlijke situatie. Laat inbouwen en onderhoud van het apparaat over aan bevoegd Pioneer servicepersoneel.
  • Maak alle draden met kabelklemmen of isolatietape vast. Let er tevens op dat er geen draden blootliggen.
  • Boor geen gat in het motorruimteschot om de geel draad van het apparaat naar de auto-accu te leiden. Door de motortrillingen kan de aangebrachte isolatie losraken op de plaats waar de draad van het interieur naar de motorruimte loopt, met een gevaarlijke situatie tot gevolg. Zorg ervoor dat u de draad op de diverse plaatsen stevig vastmaakt.
  • Wanneer het displaysnoer zich rond de stuurkolom of de versnellingspook wikkelt, ontstaat een bijzonder gevaarlijke situatie. Let er bij het inbouwen van de display op dat u op geen enkele wijze gehinderd wordt bij de normale besturing van de auto.
  • Zorg ervoor dat de draden de beweging van de diverse onderdelen van de auto zoals de versnellingspook, de handrem of het stoelverschuivingsmechanisme niet hinderen.
  • Maak ook geen enkele andere draad korter. Het is anders mogelijk dat het beveiligingscircuit niet juist werkt. Aansluiten van de apparatuur WAARSCHUWING

LICHTGROENE KABEL BIJ VOEDINGSSTEKKER

  • Dit toestel kan niet worden geïnstalleerd in een voertuig zonder ACC (Accessoire) stand op het contactslot. Geen ACC stand
  • Gebruik van dit toestel onder andere dan de volgende omstandigheden kan leiden tot brand of storingen. — Voertuigen met een negatief geaarde 12 V accu. — Luidsprekers van 50 W (uitgangsvermogen) en 4 Ohm tot 8 Ohm (impedantie).
  • Om kortsluiting, oververhitting of andere storingen te voorkomen moet u de onderstaande instructies opvolgen. — Koppel de negatieve pool van de accu los voor u begint met de installatie. — Zet alle bedrading vast met kabelklemmen of isolatieband. Ter bescherming van de bedrading dient u deze te omwikkelen met isolatieband waar de bedrading met metalen onderdelen in aanraking komt. — Houd alle bedrading uit de buurt van bewegende onderdelen, zoals de versnellingspook en de stoelenrails. — Houd de bedrading uit de buurt van zeer warme plekken, zoals bij een verwarmingsrooster. — Leid de gele draad niet door een gat naar het motorcompartiment om aan te sluiten op de accu. — Plak eventuele losse aansluitingen, draadeinden of stekkers netjes af met isolatieband.

— Maak de kabels niet korter. — Tap in geen geval de stroomkabel voor dit toestel af om andere apparatuur van stroom te voorzien. Het vermogen van de draad is beperkt. — Gebruik een zekering met het voorgeschreven vermogen. — Sluit de negatieve luidsprekerdraden in geen geval direct op aarde aan. — Bundel de negatieve luidsprekerdraden in geen geval samen. Via de blauw/witte draad wordt een stuursignaal geproduceerd wanneer dit toestel is ingeschakeld. Verbind deze met de systeemafstandsbediening van een externe eindversterker, of met de stuuraansluiting voor het relais van de antenne van het voertuig (max. 300 mA, 12 V gelijkstroom). Als het voertuig een ruitantenne heeft, dient u deze draad te verbinden met de stroomaansluiting van de antennesignaalversterker (booster). Verbind de blauw/witte draad in geen geval met de stroomaansluiting van een externe eindversterker. Verbind deze draad ook in geen geval met de stroomaansluiting zelf van de antenne van de auto. Doet u dit toch, dan kan de accu leeglopen of kunnen zich andere storingen voordoen. IP-BUS stekkers zijn kleurgecodeerd. Let erop dat u alleen stekkers van dezelfde kleur op elkaar aansluit. De zwarte draad is de aarding. Deze draad en de aardingen van andere apparatuur (in het bijzonder producten met een hoog vermogen, zoals een eindversterker), moeten onafhankelijk van elkaar worden aangesloten. Doet u dit niet, dan kan er brand ontstaan of kunnen zich storingen voordoen wanneer de bedrading onbedoeld los raakt.

Aansluiten van de apparatuur Meegeleverde onderdelen Onderdelen met (*) zijn reeds geïnstalleerd. Dit product Stroomsnoer USB kabel Houder * Zijbeugel (2 stuks) * Afwerkingsrand Frame Schroef met platte kop (5 × 6 mm) (8 stuks) (4 stuks voorgemonteerd) (5 × 6 mm) (8 stuks) Bevestigingsschroef * Rubber tussenstuk Dubbele schroef (3 × 6 mm) (8 stuks) Pen voor het aanraakpaneel

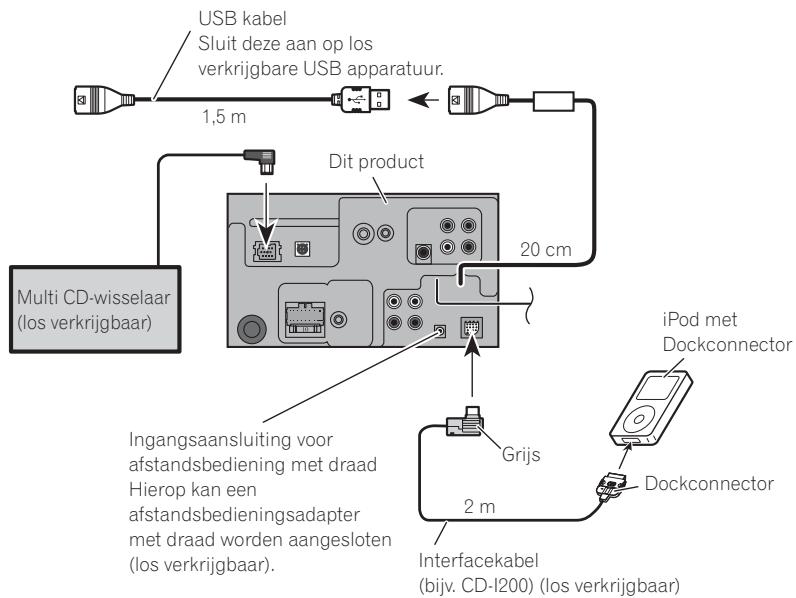

Bevestigingsschroef Aansluiten van de apparatuur Aansluiten van het systeem USB kabel Sluit deze aan op los verkrijgbare USB apparatuur. 1,5 m Dit product 20 cm Multi CD-wisselaar (los verkrijgbaar) Ingangsaansluiting voor afstandsbediening met draad Hierop kan een afstandsbedieningsadapter met draad worden aangesloten (los verkrijgbaar). iPod met Dockconnector Grijs Dockconnector Interfacekabel (bijv. CD-I200) (los verkrijgbaar) Nederlands

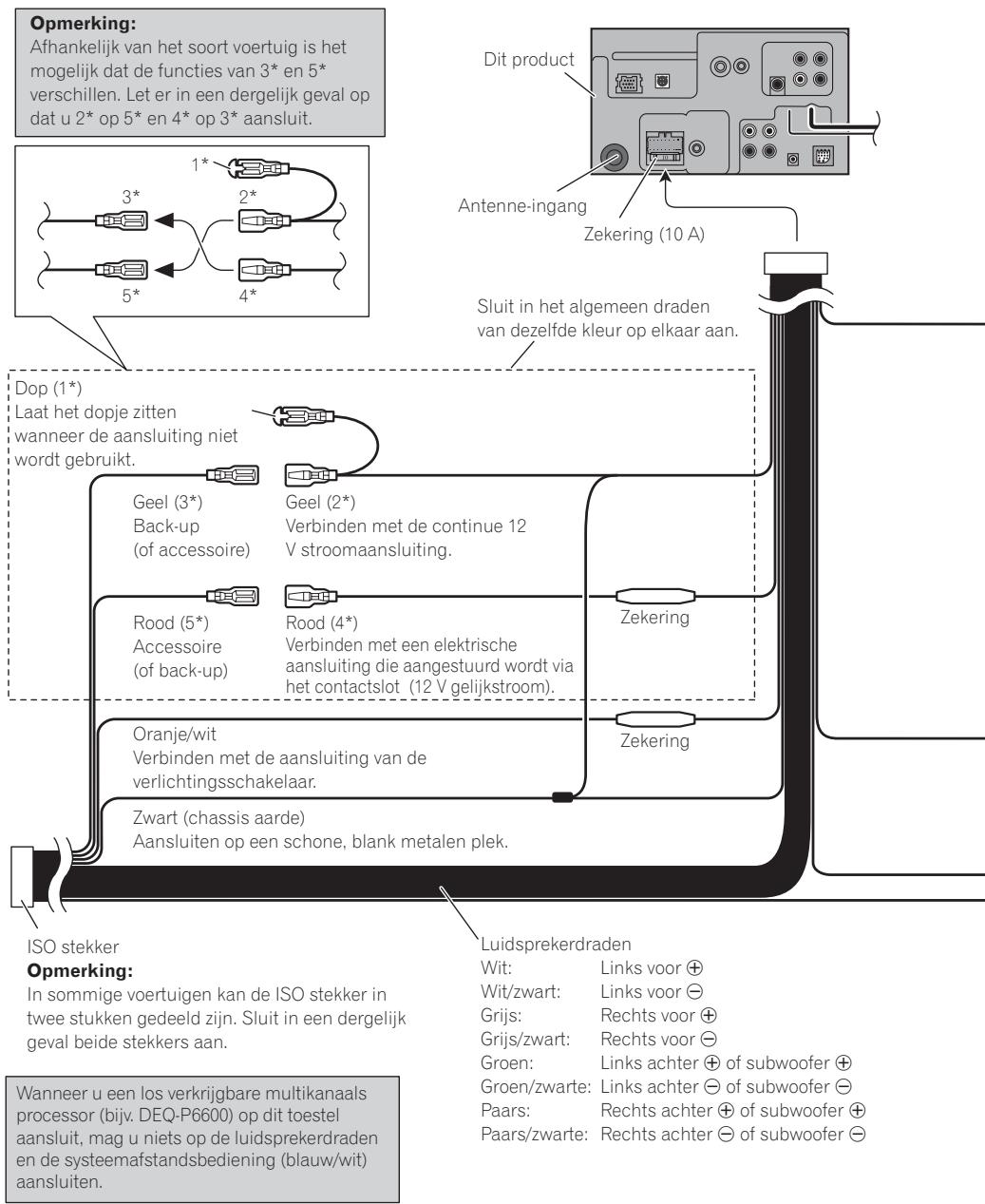

Aansluiten van de apparatuur Aansluiten van het stroomsnoer Opmerking: Afhankelijk van het soort voertuig is het mogelijk dat de functies van 3* en 5* verschillen. Let er in een dergelijk geval op dat u 2* op 5* en 4* op 3* aansluit. Dit product

Sluit in het algemeen draden van dezelfde kleur op elkaar aan. Dop (1*) Laat het dopje zitten wanneer de aansluiting niet wordt gebruikt. Geel (3*) Back-up (of accessoire) Geel (2*) Verbinden met de continue 12 V stroomaansluiting. Rood (5*) Accessoire (of back-up) Rood (4*) Verbinden met een elektrische aansluiting die aangestuurd wordt via het contactslot (12 V gelijkstroom). Oranje/wit Verbinden met de aansluiting van de verlichtingsschakelaar. Zekering Zekering Zwart (chassis aarde) Aansluiten op een schone, blank metalen plek. ISO stekker Opmerking: In sommige voertuigen kan de ISO stekker in twee stukken gedeeld zijn. Sluit in een dergelijk geval beide stekkers aan. Wanneer u een los verkrijgbare multikanaals processor (bijv. DEQ-P6600) op dit toestel aansluit, mag u niets op de luidsprekerdraden en de systeemafstandsbediening (blauw/wit) aansluiten.

Luidsprekerdraden Wit: Links voor Wit/zwart: Links voor Grijs: Rechts voor Grijs/zwart: Rechts voor Groen: Links achter of subwoofer Groen/zwarte: Links achter of subwoofer Paars: Rechts achter of subwoofer Paars/zwarte: Rechts achter of subwoofer Aansluiten van de apparatuur Geel/zwart Als u apparatuur gebruikt met een functie om het geluid tijdelijk uit te schakelen (Mute), dient u deze draad aan te sluiten op de Audio Mute draad van die apparatuur. Zoniet, dan dient u de Audio Mute draad nergens op aan te sluiten. Aansluitmethode

stekkerhelften met een kabeltang dicht.

1. Doe de draad in de klem.

  • De plaats waar de handremschakelaar zich bevindt, hangt af van het automodel. Zie het instructieboekje van de auto of vraag uw autodealer. Licht groen Via deze draad wordt de stand van de handrem (aangetrokken/ontspannen) doorgegeven. De draad moet verbonden worden met de stroomaansluiting van de handremschakelaar. Blauw/wit Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom). Stroomdraad Handremschakelaar Blauw/wit (6*) Nederlands Massadraad Blauw/wit (7*) Verbinden met de stuuraansluiting van het relais van de antenne van het voertuig (max. 300 mA 12 V gelijkstroom). De penposities van de ISO stekker hangen mede af van het type voertuig. Sluit 6* en 7* aan wanneer pen 5 bedoeld is voor de bediening van een antenne. In andere type voertuigen mogen 6* en 7* in geen geval worden aangesloten. Opmerkingen:
  • Verander de basisinstelling van dit toestel (zie bladzijde de Gebruiksaanwijzing). De subwoofer weergave van dit toestel is in mono.
  • Bij gebruik van een subwoofer van 70 W (2 Ω) moet u de aansluiting maken met de paarse en paars/zwarte draden van dit toestel. Sluit in geen geval iets aan op de groene en groen/zwarte draden.

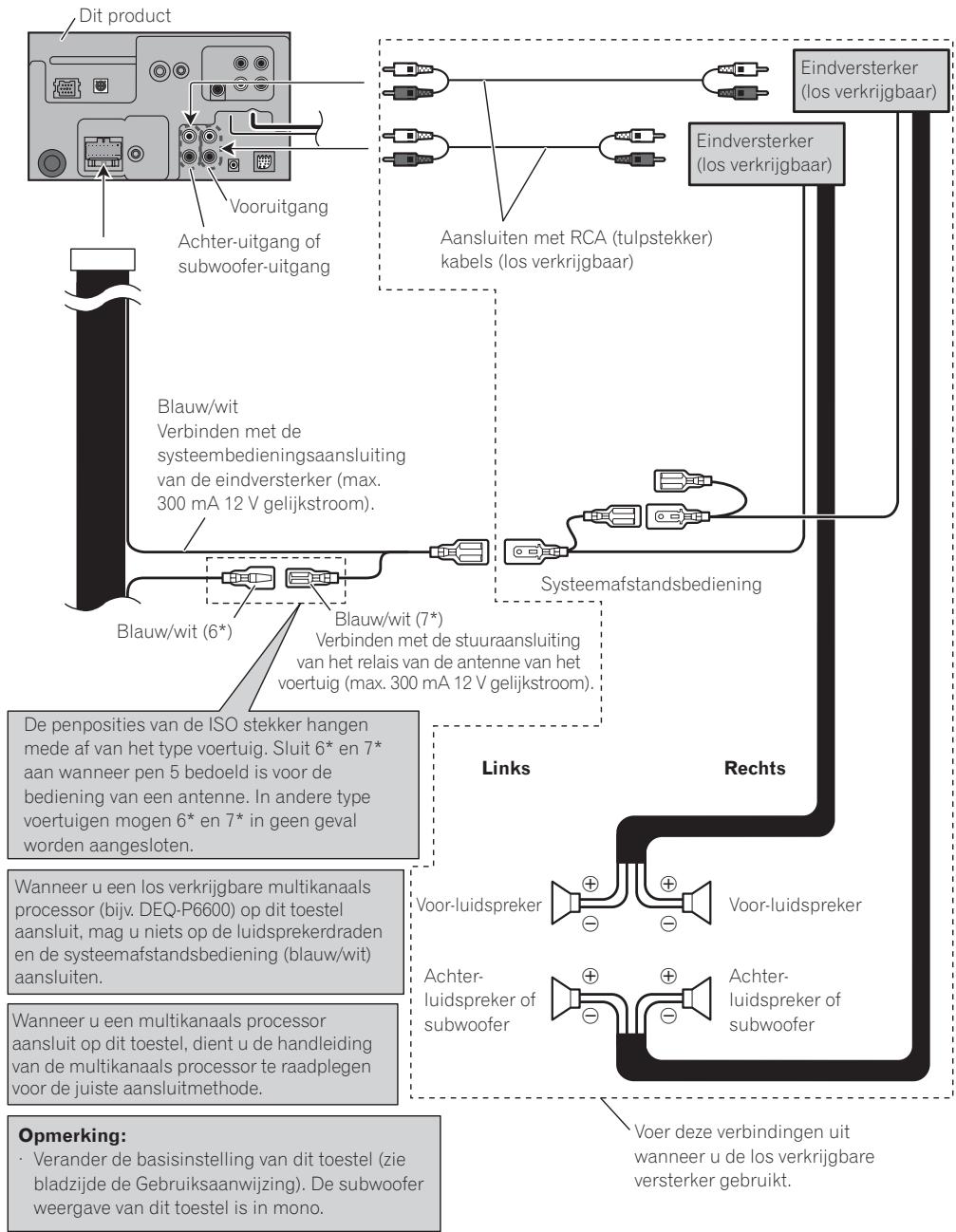

Aansluiten van de apparatuur Bij aansluiting op een los verkrijgbare eindversterker Dit product Eindversterker (los verkrijgbaar) Eindversterker (los verkrijgbaar) Vooruitgang Aansluiten met RCA (tulpstekker) kabels (los verkrijgbaar) Achter-uitgang of subwoofer-uitgang Blauw/wit Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom). Systeemafstandsbediening Blauw/wit (6*) Blauw/wit (7*) Verbinden met de stuuraansluiting van het relais van de antenne van het voertuig (max. 300 mA 12 V gelijkstroom). De penposities van de ISO stekker hangen mede af van het type voertuig. Sluit 6* en 7* aan wanneer pen 5 bedoeld is voor de bediening van een antenne. In andere type voertuigen mogen 6* en 7* in geen geval worden aangesloten. Wanneer u een los verkrijgbare multikanaals processor (bijv. DEQ-P6600) op dit toestel aansluit, mag u niets op de luidsprekerdraden en de systeemafstandsbediening (blauw/wit) aansluiten. Links Voor-luidspreker Wanneer u een multikanaals processor aansluit op dit toestel, dient u de handleiding van de multikanaals processor te raadplegen voor de juiste aansluitmethode. Opmerking:

  • Verander de basisinstelling van dit toestel (zie bladzijde de Gebruiksaanwijzing). De subwoofer weergave van dit toestel is in mono.

Achterluidspreker of subwoofer Rechts

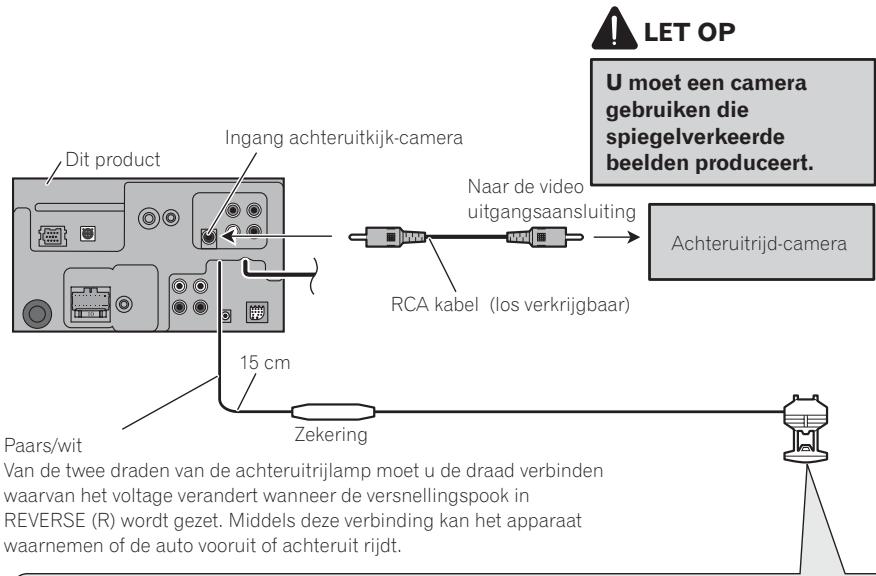

Voor-luidspreker Achterluidspreker of subwoofer Voer deze verbindingen uit wanneer u de los verkrijgbare versterker gebruikt. Aansluiten van de apparatuur Wanneer u een achteruitrijd-camera wilt aansluiten Wanneer dit product gebruikt wordt met een achteruitkijk-camera is het mogelijk om automatisch over te schakelen van de video naar de beelden van de achteruitkijk-camera wanneer de versnelling in de achteruit (R) wordt gezet. WAARSCHUWING GEBRUIK DE INGANG ALLEEN VOOR EEN ACHTERUITIJD-CAMERA DIE EEN OMGEKEERD OF SPIEGELVERKEERD BEELD PRODUCEERT. GEBRUIK OP EEN ANDERE MANIER KAN LEIDEN TOT LETSEL EN/OF SCHADE. LET OP

  • Het is mogelijk dat het beeld omgekeerd op het scherm verschijnt.
  • De functie voor weergave van beelden van een achteruitkijk-camera kunt u gebruiken bij het parkeren. Gebruik deze functie niet voor amusement; het is geen speelgoed.
  • Dingen op de beelden van de achteruitkijk-camera kunnen dichterbij of juist verder weg lijken dan ze in werkelijkheid zijn. LET OP U moet een camera gebruiken die spiegelverkeerde beelden produceert. Ingang achteruitkijk-camera Dit product Naar de video uitgangsaansluiting Achteruitrijd-camera RCA kabel (los verkrijgbaar) 15 cm Nederlands Zekering Paars/wit Van de twee draden van de achteruitrijlamp moet u de draad verbinden waarvan het voltage verandert wanneer de versnellingspook in REVERSE (R) wordt gezet. Middels deze verbinding kan het apparaat waarnemen of de auto vooruit of achteruit rijdt. Aansluitmethode

1. Doe de draad in de klem.

stekkerhelften met een kabeltang dicht. Opmerking:

  • U moet de CAMERA POLARITY correct instellen via het SYSTEM MENU wanneer u een achteruitkijk-camera aansluit.

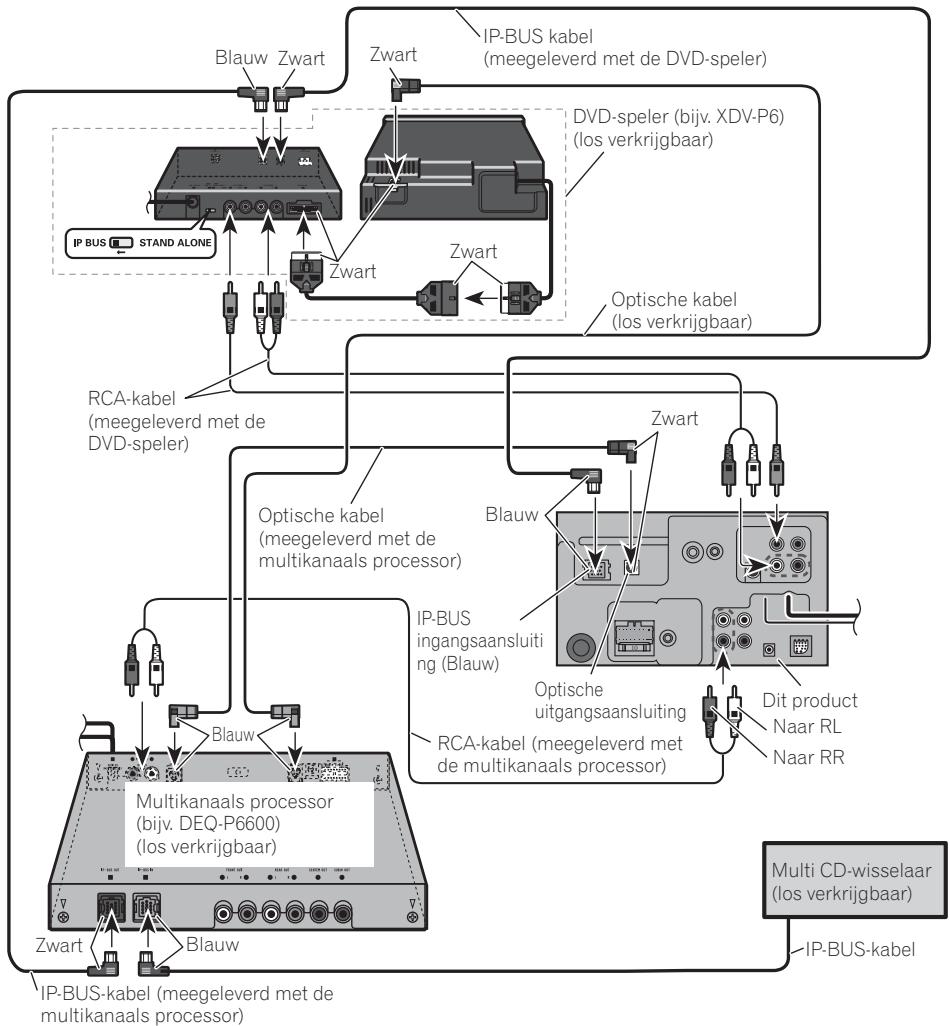

Aansluiten van de apparatuur Wanneer een multikanaals processor wordt aangesloten IP-BUS kabel (meegeleverd met de DVD-speler) Zwart Blauw Zwart DVD-speler (bijv. XDV-P6) (los verkrijgbaar) Zwart Zwart Optische kabel (los verkrijgbaar) RCA-kabel (meegeleverd met de DVD-speler) Zwart Optische kabel (meegeleverd met de multikanaals processor) Blauw IP-BUS ingangsaansluiti ng (Blauw) Optische uitgangsaansluiting Blauw RCA-kabel (meegeleverd met de multikanaals processor) Dit product Naar RL Naar RR Multikanaals processor (bijv. DEQ-P6600) (los verkrijgbaar) Multi CD-wisselaar (los verkrijgbaar) Zwart Blauw IP-BUS-kabel IP-BUS-kabel (meegeleverd met de multikanaals processor) Wanneer u een los verkrijgbare DVD-speler aansluit op een los verkrijgbare multikanaals processor, moet de optische kabel van de DVD-speler worden verbonden met de 2e optische kabel ingangsaansluiting (OPT. IN

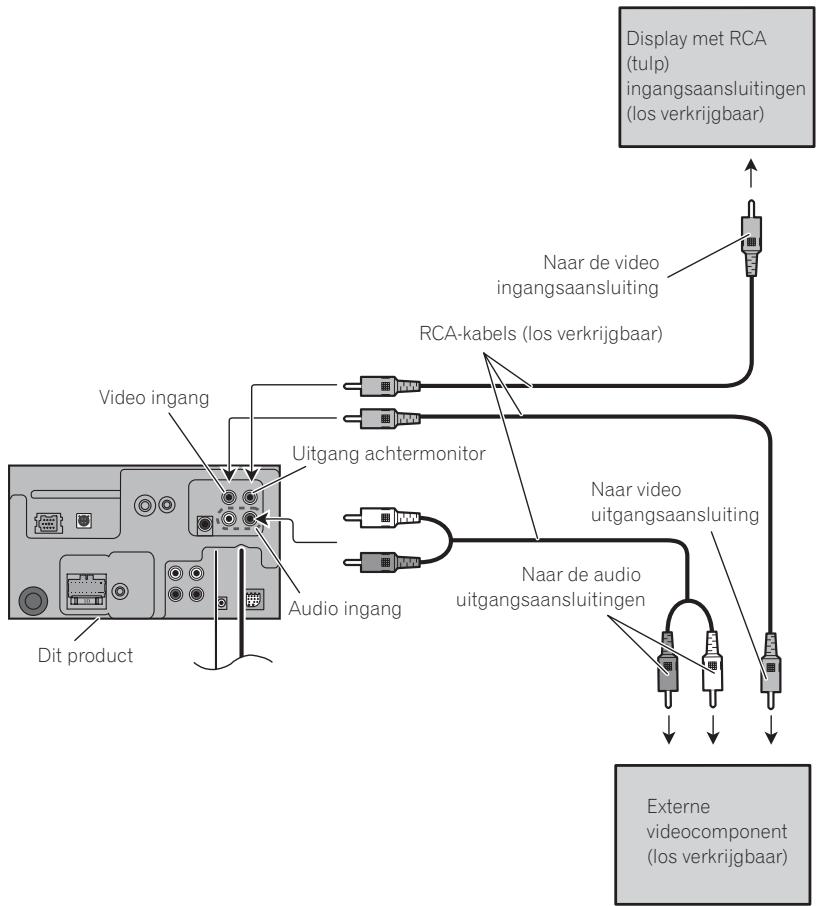

U kunt slechts een enkele videocomponent gebruiken met dit toestel. Aansluiten van de apparatuur Wanneer u een externe videocomponent en het display aansluit Display met RCA (tulp) ingangsaansluitingen (los verkrijgbaar) Naar de video ingangsaansluiting RCA-kabels (los verkrijgbaar) Video ingang Uitgang achtermonitor Naar video uitgangsaansluiting Audio ingang Naar de audio uitgangsaansluitingen Dit product Externe videocomponent (los verkrijgbaar) Nederlands

  • De instelling AV INPUT moet op VIDEO worden gezet via de SYSTEM MENU wanneer er een externe videocomponent wordt aangesloten.
  • De instelling AV INPUT moet op S-DVD worden gezet via de SYSTEM MENU wanneer er een multi DVD-speler wordt aangesloten. Bij gebruik van een op de achter-video uitgangsaansluitingen aangesloten display De achter-video uitgangsaansluitingen van dit product zijn bedoeld om een display op aan te sluiten waarop passagiers op de achterbank naar DVD of Video CD kunnen kijken. WAARSCHUWING Installeer het display NOOIT op een plek waar de bestuurder de DVD of Video CD kan bekijken terwijl hij of zij aan het rijden is.

Installeren Opmerking

  • Controleer alle aansluitingen en systemen voor de uiteindelijke installatie.
  • Gebruik geen ongeautoriseerde onderdelen. Gebruik van niet-goedgekeurde onderdelen kan leiden tot storingen.
  • Raadpleeg uw dealer als u voor de installatie gaten moet boren of andere wijzigingen aan het voertuig zelf moet aanbrengen.
  • Installeer dit toestel in geen geval op een locatie waar: — het de besturing van het voertuig kan hinderen. — het een passagier zou kunnen verwonden bij een noodstop.
  • Monteer het display niet op plaatsen waar het display (i) het zicht van de bestuurder kan hinderen, (ii) de prestaties van het bedieningssysteem of veiligheidsmaatregelen van de auto, zoals de airbags of knipperlichten, kan belemmeren of (iii) de bestuurder kan hinderen bij het veilig bedienen van het voertuig.
  • De halfgeleider laser zal kapot gaan als deze oververhit raakt. Installeer dit toestel niet in de buurt van zeer warme plekken, zoals bij een verwarmingsrooster.
  • De optimale prestaties worden verkregen wanneer het toestel geïnstalleerd wordt onder een hoek van minder dan 30º. Installatie met de houder en de zijbeugels

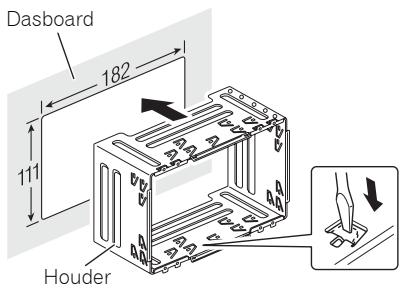

1. Installeer de houder in het dashboard.

Nadat u de houder in het dashboard heeft gestoken, moet u de lipjes die overeenkomen met de dikte van het dashboard ombuigen. (Gebruik zoveel mogelijk van deze lipjes aan alle kanten om het toestel zo stevig mogelijk te kunnen monteren. Hiertoe dient u de lipjs 90 graden om te buigen.) Dasboard Houder

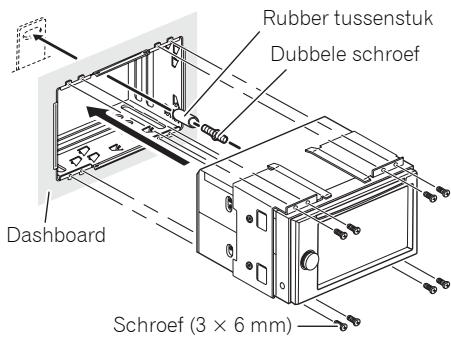

2. Installeer dit toestel en draai de

schroeven vast. Rubber tussenstuk Dubbele schroef Voor u dit toestel gaat installeren Dashboard

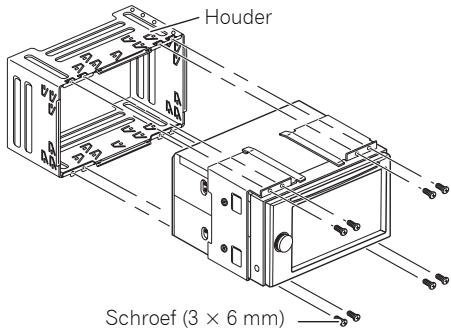

  • Verwijder de houder. Maak de schroeven (3 × 6 mm) los om de houder te kunnen verwijderen. Houder

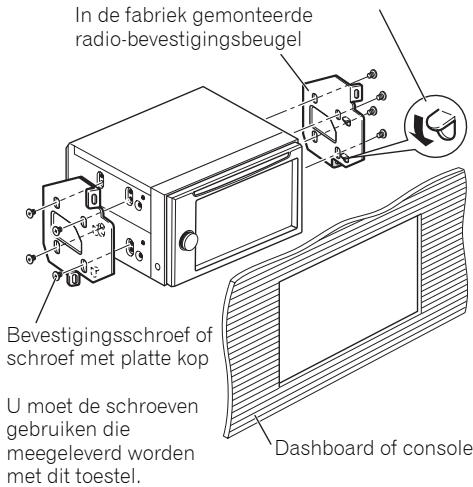

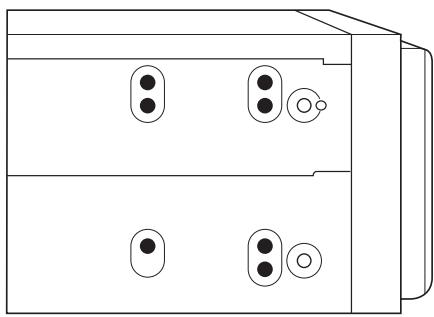

2. Bevestigen van het toestel aan de

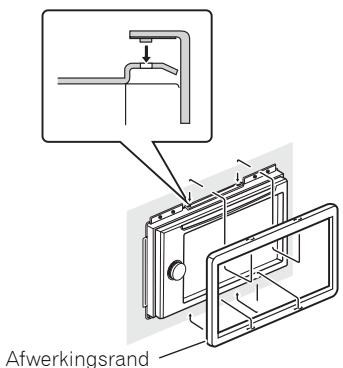

in de fabriek gemonteerde radiobevestigingsbeugel. Plaats het toestel zo dat de schroefgaten in het toestel in lijn liggen met de schroefgaten in de beugel en draai aan elke kant de schroeven op 3 of 4 plekken vast. Afwerkingsrand Installatie met behulp van de schroefgaten in de zijkant van het toestel

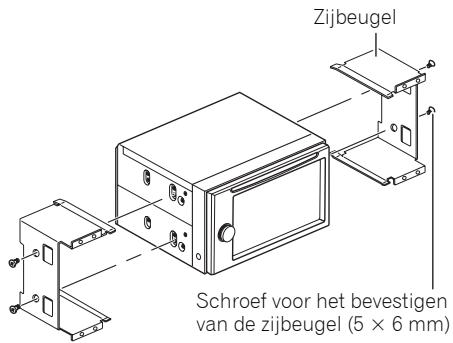

1. Verwijder de zijbeugels.

Zijbeugel Schroef voor het bevestigen van de zijbeugel (5 × 6 mm) Buig de pal naar beneden als deze in de weg zit. In de fabriek gemonteerde radio-bevestigingsbeugel Bevestigingsschroef of schroef met platte kop Dashboard of console Opmerking Bij sommige typen voertuigen kan er ruimte zitten tussen het toestel en het dashboard. Als dit het geval is, kunt u het meegeleverde frame gebruiken om de ruimte op te vullen.

Nederlands U moet de schroeven gebruiken die meegeleverd worden met dit toestel. PIONEER CORPORATION
