AVH-P4000DVD - Autoradio PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio multimediale con lettore DVD
Marca	PIONEER
Modello	AVH-P4000DVD
Alimentazione	12 V CC, fusibile 10 A
Dimensioni (circa)	178 x 100 x 160 mm (standard double-DIN)
Peso (circa)	2 kg
Funzioni principali	Lettura DVD, CD, CD-R/RW, MP3, WMA, DivX, JPEG; ricezione radio AM/FM; ingresso USB; connessione iPod; ingresso ausiliario audio/video; ingresso telecamera posteriore; uscite preamplificatore anteriore, posteriore/subwoofer; uscita video posteriore
Compatibilità	Periferiche USB, iPod con connettore Dock, lettori CD con changer (IP-BUS), processori multicanale (DEQ-P6600)
Potenza di uscita	50 W × 4 (max.); altoparlanti 4–8 Ω
Schermo	Schermo tattile a colori (non specificato, stimato 7 pollici)
Pezzi forniti	Cavo di alimentazione, cavo USB, supporti laterali (×2), viti di pressione, viti a testa piatta (8 × 5×6 mm), viti di pressione (8 × 3×6 mm), stilo per schermo tattile, anello in gomma, viti a due teste
Installazione	Angolo max. 30°; utilizzo del supporto principale e dei supporti laterali; possibilità di fissaggio tramite fori laterali
Sicurezza	Visualizzazione video anteriore disattivata durante la guida (rilevamento freno a mano); filo verde chiaro per rilevamento parcheggio; avviso sull'utilizzo della telecamera posteriore
Manutenzione	Evitare surriscaldamento; non ostruire le aperture di ventilazione; pulire con un panno morbido e asciutto
Riparabilità	Affidare l'installazione e la manutenzione a personale autorizzato Pioneer; fusibile accessibile (10 A)

Domande frequenti - AVH-P4000DVD PIONEER

Quale tipo di batteria è necessaria?

L'apparecchio richiede una batteria 12 V con messa a massa negativa. Una batteria di tensione diversa può danneggiare l'apparecchio.

Come collegare una telecamera posteriore?

Collegare il cavo viola/bianco alla luce di retromarcia (la tensione cambia in retromarcia). Utilizzare un cavo RCA per l'ingresso video. Impostare l'opzione CAMERA POLARITY nel menu SYSTEM MENU.

Perché lo schermo video non viene visualizzato durante la guida?

Per motivi di sicurezza, la visualizzazione video anteriore è disattivata quando il freno a mano non è inserito. Assicurarsi che il filo verde chiaro sia correttamente collegato al contatto del freno a mano.

Posso collegare un amplificatore esterno?

Sì, utilizzare le uscite preamplificatore RCA (anteriore, posteriore/subwoofer). Collegare il filo blu/bianco al connettore di comando dell'amplificatore (max. 300 mA, 12 V CC). Non collegarlo all'antenna automatica.

Quali formati di file sono compatibili tramite USB?

L'apparecchio legge file MP3, WMA, DivX, JPEG e file video di tipo DVD. Il dispositivo USB deve essere formattato in FAT32.

Come resettare l'apparecchio?

Premere il pulsante RESET con uno stilo o una graffetta aperta. Ciò ripristina le impostazioni di fabbrica e può risolvere i malfunzionamenti.

Posso usare un iPod senza adattatore?

Sì, collegare l'iPod tramite il cavo USB in dotazione o un cavo Dock (non incluso). L'apparecchio controlla la riproduzione e visualizza le informazioni.

Cosa fare se il suono è distorto?

Controllare i collegamenti degli altoparlanti (impedenza 4–8 Ω). Assicurarsi che il volume non sia troppo alto. Se si utilizza un amplificatore, verificare le impostazioni di guadagno.

Come utilizzare la funzione di silenziamento?

Collegare il filo giallo/nero al conduttore di silenziamento della propria attrezzatura (es. sistema di navigazione). Se non utilizzato, lasciarlo scollegato.

Posso guardare DVD sullo schermo anteriore durante la guida?

No, è vietato dalla legge in molti paesi. Lo schermo anteriore mostrerà un messaggio di avviso se il freno a mano non è inserito. Utilizzare l'uscita video posteriore per i passeggeri.

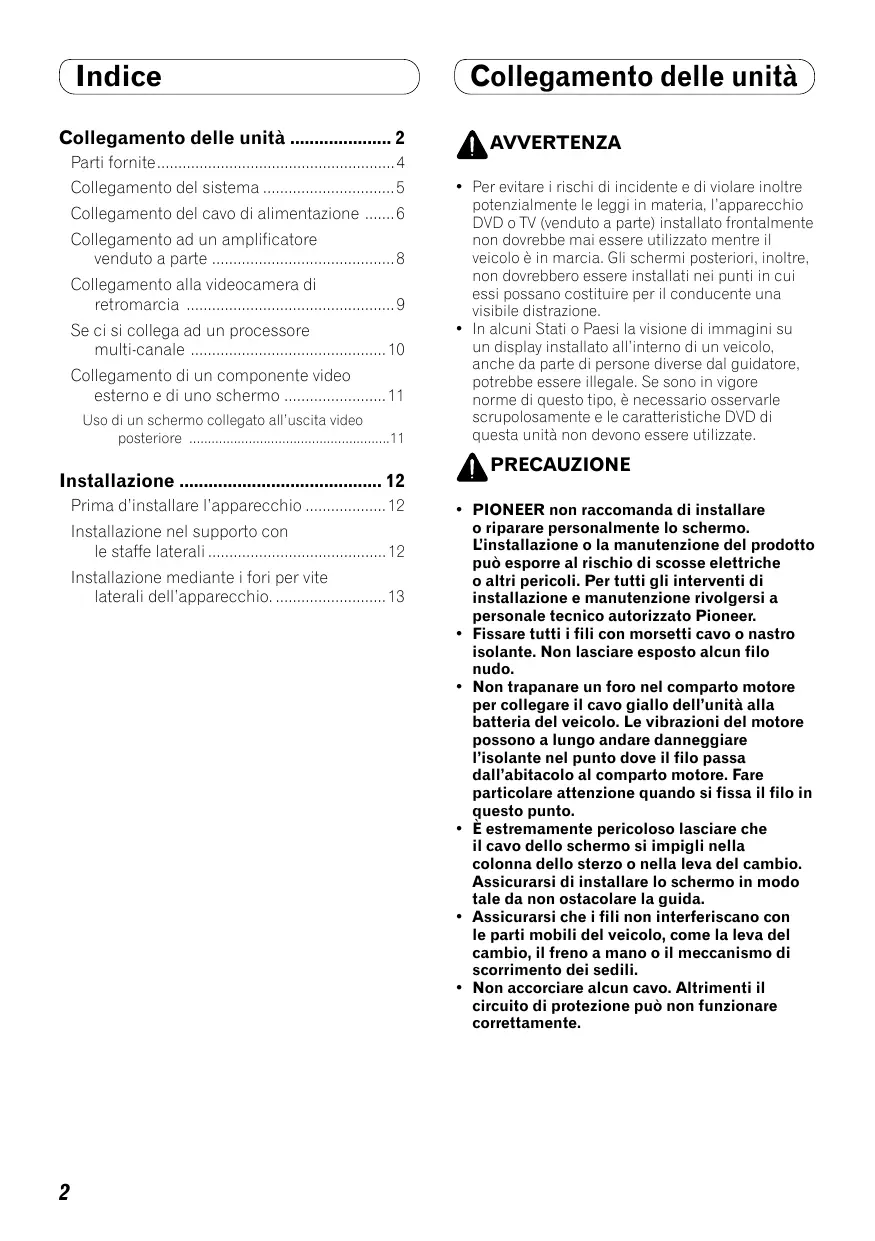

MANUALE UTENTE AVH-P4000DVD PIONEER

Collegamento delle unità ...... 2

Parti fornite....4

Collegamento del sistema ....5

Collegamento del cavo di alimentazione .....6

Collegamento ad un amplificatore venduto a parte ....8

Collegamento alla videocamera di retromarcia 9

Se ci si collega ad un processore multi-canale ....10

Collegamento di un componente video esterno e di uno schermo ....11

Uso di un schermo collegato all'uscita video posteriore ....11

Installazione 12

Prima d'installare l'apparecchio ....12

Installazione nel supporto con le staffe laterali ....12

Installazione mediante i fori per vite laterali dell'apparecchio. 13

Collegamento delle unità

AVVERTENZA

• Per evitare i rischi di incidente e di violare inoltre potenzialmente le leggi in materia, l'apparecchio DVD o TV (venduto a parte) installato frontalmente non dovrebbe mai essere utilizzato mentre il veicolo è in marcia. Gli schermi posteriori, inoltre, non dovrebbero essere installati nei punti in cui essi possano costituire per il conducente una visibile distrazione.
• In alcuni Stati o Paesi la visione di immagini su un display installato all'interno di un veicolo, anche da parte di persone diverse dal guidatore, potrebbe essere illegale. Se sono in vigore norme di questo tipo, è necessario osservarle scrupolosamente e le caratteristiche DVD di questa unità non devono essere utilizzate.

PRECAUZIONE

• PIONEER non raccomanda di installare o riparare personalmente lo schermo. L'installazione o la manutenzione del prodotto può esporre al rischio di scosse elettriche o altri pericoli. Per tutti gli interventi di installazione e manutenzione rivolgersi a personale tecnico autorizzato Pioneer.
• Fissare tutti i fili con morsetti cavo o nastro isolante. Non lasciare esposto alcun filo nudo.
• Non trapanare un foro nel comparto motore per collegare il cavo giallo dell'unità alla batteria del veicolo. Le vibrazioni del motore possono a lungo andare danneggiare l'isolante nel punto dove il filo passa dall'abitacolo al comparto motore. Fare particolare attenzione quando si fissa il filo in questo punto.
• È estremamente pericoloso lasciare che il cavo dello schermo si impigli nella colonna dello sterzo o nella leva del cambio. Assicurarsi di installare lo schermo in modo tale da non ostacolare la guida.
• Assicurarsi che i fili non interferiscano con le parti mobili del veicolo, come la leva del cambio, il freno a mano o il meccanismo di scorrimento dei sedili.
• Non accorciare alcun cavo. Altrimenti il circuito di protezione può non funzionare correttamente.

Collegamento delle unità

AVVERTENZA

IL FILO DI COLORE VERDE CHIARO SUL CONNETTORE DI ALIMENTAZIONE È PROGETTATO PER RILEVARE LA CONDIZIONE DI STAZIONAMENTO E DEVE ESSERE COLLEGATO AL LATO ALIMENTAZIONE DELL'INTERRUTTORE DEL FRENO A MANO. IL COLLEGAMENTO O L'USO NON CORRETTO DI QUESTO FILO POTREBBE RAPPRESENTARE UNA VIOLAZIONE DELLA NORMATIVA APPLICABILE E PROVOCARE DANNI O LESIONI GRAVI.

Nota

- Questa unità non può essere installata nei veicoli il cui blocco della chiave di accensione non è provvisto della posizione ACC (accessori).

Assenza di posizione ACC

- L'impiego dell'unità in condizioni diverse dalle seguenti potrebbe dar luogo a incendi o malfunzionamenti:

—Veicoli provvisti di batteria da 12 V con messa a terra sul negativo.
—Altoparlanti da 50 W (uscita) e da 4 ohm a 8 ohm (impedenza).

- Per impedire il verificarsi di cortocircuiti, di surriscaldamento o di malfunzionamenti raccomandiamo di osservare le seguenti istruzioni.

—Prima di procedere con l'installazione scollegate il terminale negativo della batteria.
— Bloccate i cavi con apposite fascette o con del nastro adesivo. Per proteggere i cavi che scorrono contro le parti metalliche del veicolo avvolgeteli inoltre con del nastro adesivo.
—Allontanate tutti i cavi da qualsiasi parte in movimento quali, ad esempio, la leva del cambio e le guide dei sedili.
—Allontanate tutti i cavi da punti ad elevata temperatura quali, ad esempio, gli effusori del sistema di riscaldamento del veicolo.
—Per collegare il cavo giallo alla batteria non fatelo passare per un foro ricavato nella struttura di separazione dal vano del motore.
—Proteggete con del nastro adesivo tutti i connettori non usati.

—Non accorciate alcun cavo di collegamento.
— Non tagliate la guaina d'isolamento del cavo di alimentazione di questa unità in modo da prelevare corrente per alimentare altri apparecchi. La capacità di corrente di questo cavo è infatti limitata.
— Usate solo un fusibile della capacità prescritta.
— Non collegate mai direttamente a terra il cavo negativo degli altoparlanti.
— Non raggruppate fra loro il cavo negativo di più altoparlanti.

- Quando l'unità è accesa il segnale di controllo è posto in uscita attraverso il cavo blu/bianco. Collegatelo al telecomando di un amplificatore di potenza esterno o al terminale di controllo del relé dell'antenna automatica del veicolo (massimo 300 mA e 12 V CC). Se il veicolo è provvisto di un'antenna a vetro collegatela al terminale di alimentazione del relativo booster.

- Non collegate il cavo blu/bianco al terminale di alimentazione dell'amplificatore di potenza esterno. Non collegatelo inoltre al terminale di alimentazione dell'antenna. In caso contrario la batteria si scaricherebbe oppure si potrebbero verificare dei malfunzionamenti.

- I connettori IP-BUS sono codificati a colore. È pertanto necessario collegarli a connettori dello stesso colore.

- Il cavo nero va usato solo per la messa a terra. Questo cavo e il cavo di messa a terra di altri apparecchi (in particolare quelli ad alta corrente quali gli amplificatori di potenza) devono essere collegati separatamente. In caso contrario, qualora si scolleghino accidentalmente, si potrebbero verificare incendi o malfunzionamenti.

Collegamento delle unità

Parti fornite

Le parti marcate con l'asterisco (*) sono preinstallate.

Cavo di alimentazione

Cavo USB

Staffe laterali (2 pezzi)*

Penna per pannello sensibile al fatto

Collegamento delle unità

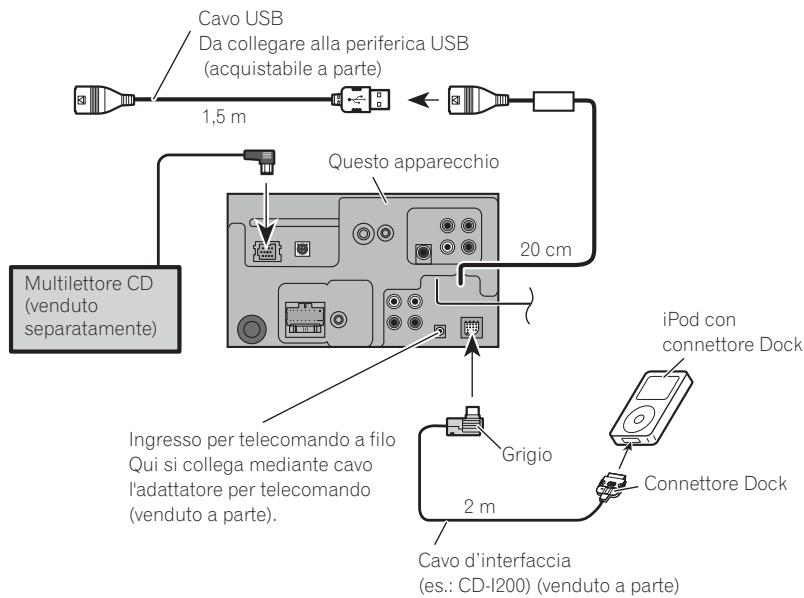

Collegamento del sistema

Cavo USB Da collegare alla periferica USB (acquistabile a parte) 1,5 m Questo apparecchio 20 cm Multilettore CD (venduto separatamente) Ingresso per telecomando a filo Qui si collega mediante cavo l'adattatore per telecomando (venduto a parte). Grigio 2 m iPod con connettore Dock Connettore Dock Cavo d'interfaccia (es.: CD-I200) (venduto a parte)

Collegamento delle unità

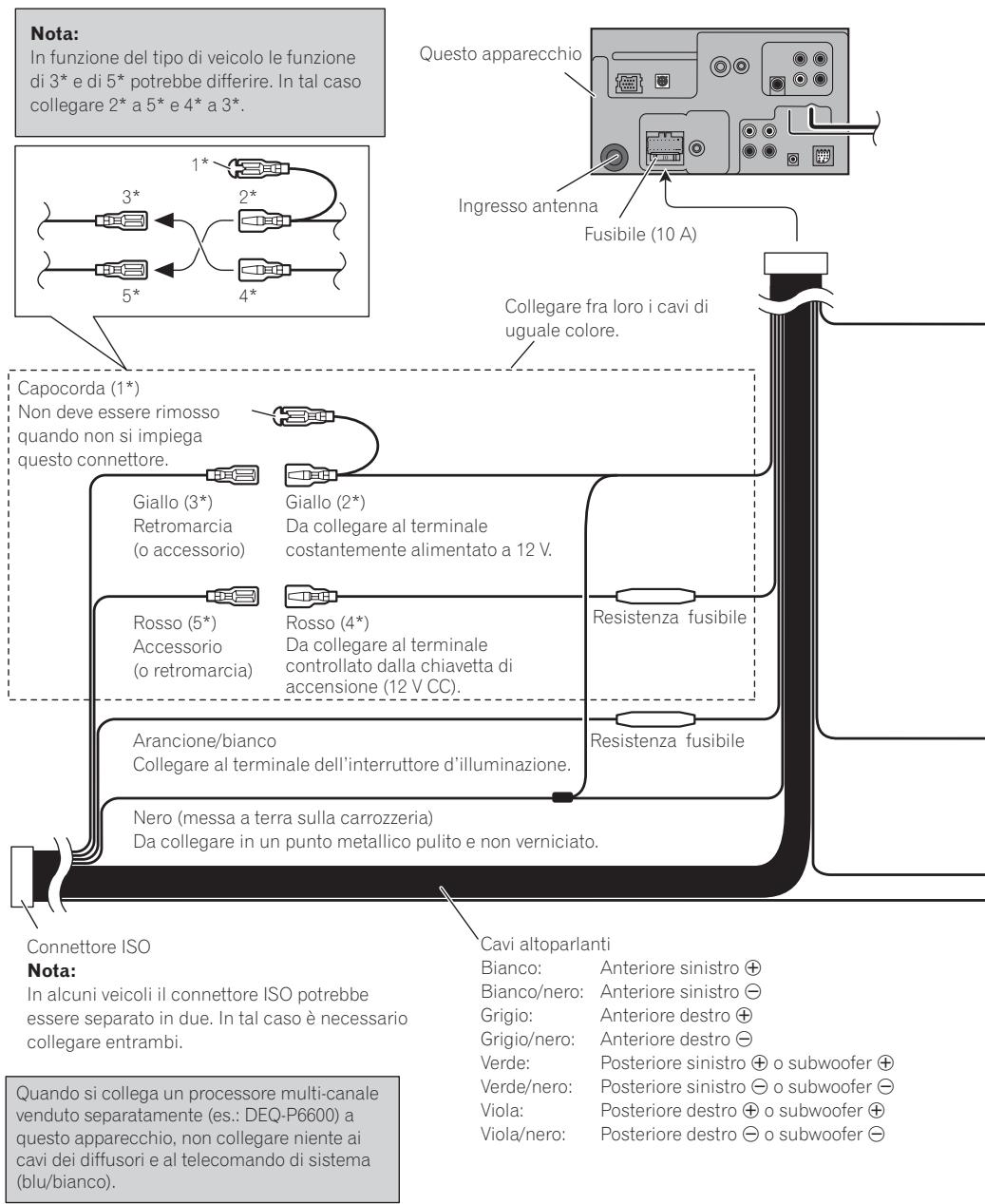

Collegamento del cavo di alimentazione

Nota: In funzione del tipo di veicolo le funzione di 3* e di 5* potrebbe differire. In tal caso collegare 2* a 5* e 4* a 3*. Capocorda (1*) Non deve essere rimosso quando non si impiega questo connettore. Giallo (3*) Retromarcia (o accessorio) Giallo (2*) Da collegare al terminale costantemente alimentato a 12 V. Rosso (5*) Accessorio (o retromarcia) Rosso (4*) Da collegare al terminale controllato dalla chiavetta di accensione (12 V CC). Arancione/bianco Collegare al terminale dell'interruttore d'illuminazione. Nero (messa a terra sulla carrozzeria) Da collegare in un punto metallico pulito e non verniciato. Cavi altoparlanti Bianco: Anteriore sinistro ⊕ Bianco/nero: Anteriore sinistro ⊖ Grigio: Anteriore destro ⊕ Grigio/nero: Anteriore destro ⊖ Verde: Posteriore sinistro ⊕ o subwoofer ⊕ Verde/nero: Posteriore sinistro ⊖ o subwoofer ⊖ Viola: Posteriore destro ⊕ o subwoofer ⊕ Viola/nero: Posteriore destro ⊖ o subwoofer ⊖ Quando si collega un processore multi-canale venduto separatamente (es.: DEQ-P6600) a questo apparecchio, non collegare niente ai cavi dei diffusori e al telecomando di sistema (blu/bianco).

Collegamento delle unità

Giallo/nero

In caso d'uso di un apparecchio provvisto della funzione di silenziamento, questo cavo deve essere collegato al corrispondente cavo di silenziamento audio dell'apparecchio stesso. Qualora non si desideri eseguire questo collegamento si raccomanda di mantenere questo cavo completamente libero.

Metodo di collegamento

1. Fissare il cavo.

1. Fissare saldamente con pinze a punta.

Nota:

- a posizione dell'interruttore freno a mano dipende dal modello di veicolo. Per dettagli consultare il manuale del veicolo o il concessionario.

Luce verde

Usato per individuare lo stato attivato (ON)/disattivato (OFF) del freno a mano. Questo cavo deve essere collegato al lato alimentazione dell'interruttore freno a mano.

Blu/bianco

Da collegare al terminale di controllo di sistema dell'amplificatore di potenza (massimo 300 mA 12 V CC).

Blu/bianco (6\*)

La posizione dei contatti del connettore ISO varia in base al tipo di veicolo. Se il contatto 5 è per il controllo d'antenna, collegare 6* e 7*. In altri tipi di veicolo i contatti 6* e 7* non devono mai essere collegati.

Lato alimentazione

Lato massa

Blu/bianco (7\*)

Da collegare al terminale di controllo del relé dell'antenna automatica (massimo 300 mA 12 V CC).

Note:

• Cambiare l'impostazione iniziale di questa unità (far riferimento al manuale d'istruzioni per l'uso). L'uscita subwoofer di questa unità è di tipo mono.
• In caso d'installazione di un subwoofer da 70 W (2 Ω) è necessario collegarlo con i cavi viola e viola/nero dell'unità. Ai cavi verde e verde/nero non deve essere collegato alcunché.

Collegamento delle unità

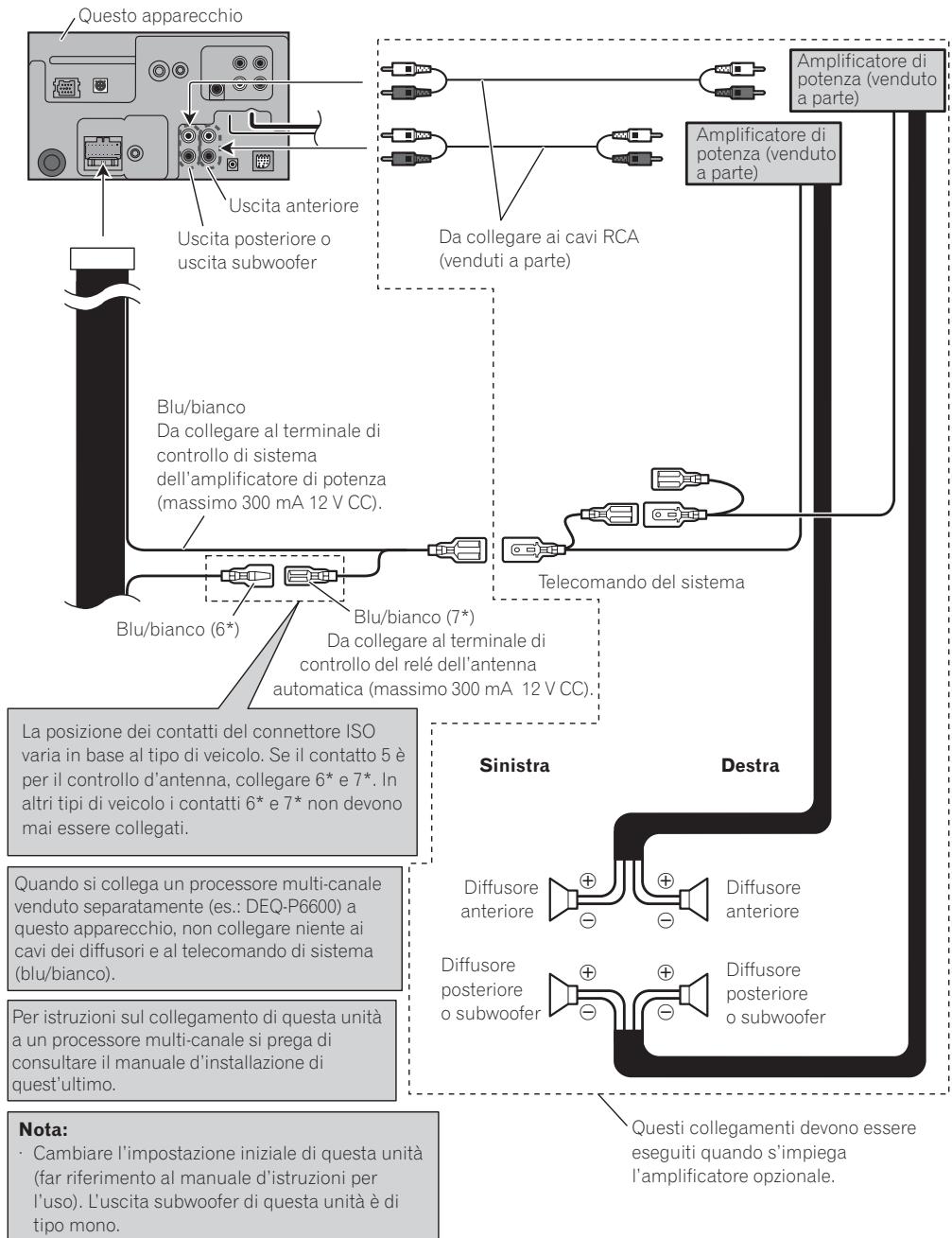

Collegamento ad un amplificatore venduto a parte

Collegamento delle unità

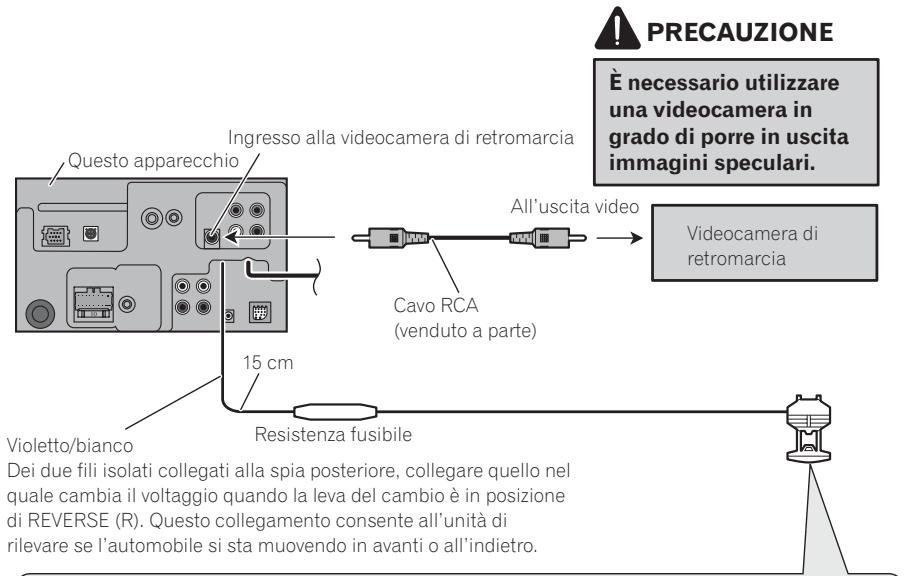

Collegamento alla videocamera di retromarcia

Quando all'apparecchio si collega una videocamera di retromarcia, non appena s'innesta la retromarcia (R) si passa automaticamente dalla visualizzazione delle normali immagini video a quelle della videocamera stessa.

AVVERTENZA

UTILIZZARE L'INGRESSO SOLAMENTE PER LA VIDEOCAMERA DI RETROMARCIA O DI VISUALIZZAZIONE SPECULARE DELLE IMMAGINI. UN IMPIEGO DI TIPO DIVERSO PUÒ DIVENIRE CAUSA DI INCIDENTE O DI DANNEGGIAMENTO.

PRECAUZIONE

• L'immagine può apparire sullo schermo invertita.
- La funzione di videocamera di retromarcia deve essere intesa come ausilio durante il parcheggio in aree ristrette. Non deve mai essere usata per semplice svago.
- Gli oggetti ripresi dalla videocamera di retromarcia possono apparire più vicini di quanto in effetti sono.

PRECAUZIONE È necessario utilizzare una videocamera in grado di porre in uscita immagini speculari. Questo apparecchio Ingresso alla videocamera di retromarcia All'uscita video Cavo RCA (venduto a parte) Videocamera di retromarcia 15 cm Resistenza fusibile Violetto/bianco Dei due fili isolati collegati alla spia posteriore, collegare quello nel quale cambia il voltaggio quando la leva del cambio è in posizione di REVERSE (R). Questo collegamento consente all'unità di rilevare se l'automobile si sta muovendo in avanti o all'indietro.

Metodo di collegamento

1. Fissare il cavo.

2. Fissare saldamente con pinze a punta.

Nota:

- Quando si collega la videocamera di retromarcia, in SYSTEM MENU è necessario impostare correttamente CAMERA POLARITY.

Collegamento delle unità

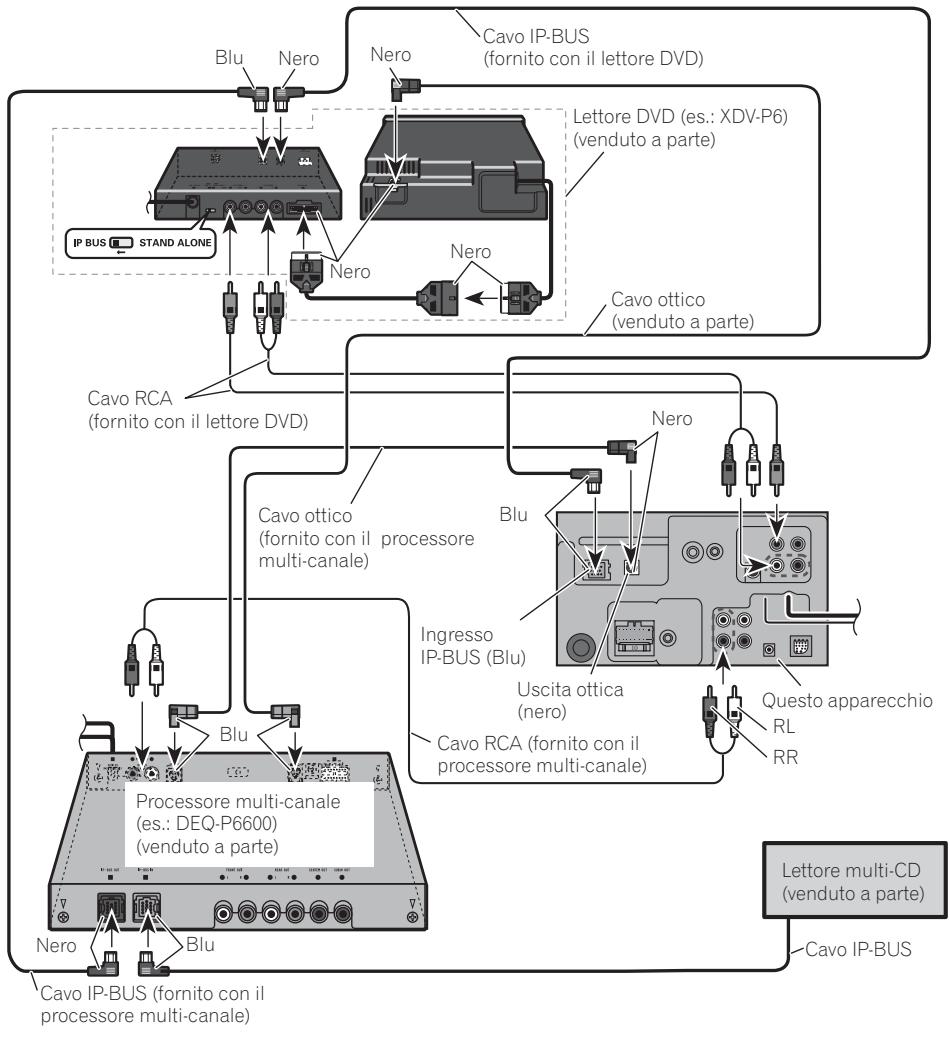

Se ci si collega ad un processore multi-canale

Quando si collega un lettore DVD al processore multi-canale (entrambi venduti a parte), il cavo ottico proveniente dal lettore DVD deve essere collegato all'ingresso 2 per cavo ottico (OPT. IN2) del processore multi-canale stesso.

Con questa unità è possibile usare escluysivamente un componente video.

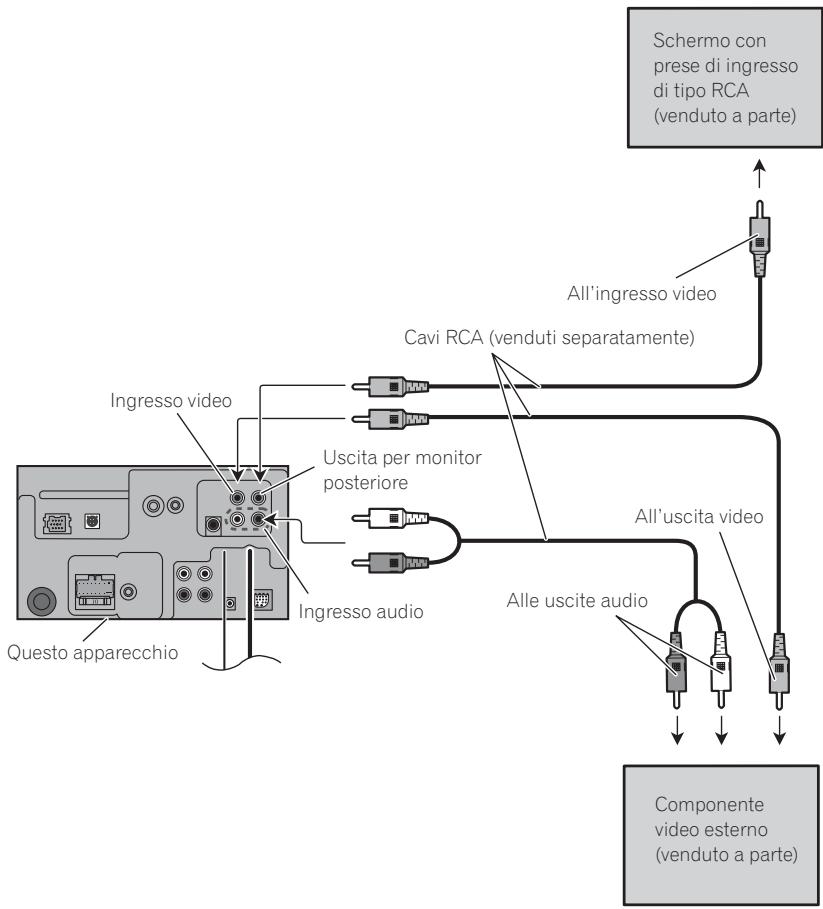

Collegamento di un componente video esterno e di uno schermo

• Quando si collega un componente video esterno, in SYSTEM MENU è necessario impostare AV INPUT su VIDEO.
• Quando si collega un lettore multi-DVD, in SYSTEM MENU è necessario impostare AV INPUT su S-DVD.

Uso di un schermo collegato all'uscita video posteriore

L'uscita video posteriore di quest'unità è prevista per il collegamento di un schermo che permette ai passeggeri seduti sui sedili posteriori dell'auto di vedere un DVD o un CD video.

AVVERTENZA

NON installare MAI il schermo in modo che il conducente possa vedere il DVD o il CD video riprodotto mentre guida.

Installazione

Nota

• Prima dell'installazione finale vi raccomandiamo di verificare tutti i sistemi coinvolti e le relative connessioni.
• Non fate mai uso di parti non autorizzate. Esse potrebbero infatti dar luogo a malfunzionamenti.
• Qualora l'installazione richieda l'esecuzione di fori oppure di modifiche al veicolo, rivolgetevi innanzi tutto al vostro rivenditore.
• Non installate questa unità ove: — possa interferire con la guida del veicolo. — possa causare il ferimento dei passeggeri in caso di brusca frenata.
• Non installare il display in ubicazioni in cui potrebbe (i) limitare la visuale del guidatore, (ii) limitare le prestazioni dei sistemi operativi o delle funzionalità di sicurezza del veicolo, inclusi gli air bag, i tasti per le luci di emergenza o (iii) limitare l'abilità del guidatore a controllare il veicolo in modo sicuro.
• Il laser a semiconduttore si potrebbe danneggiare in caso di surriscaldamento. Installate pertanto l'unità lontano dai punti ad elevata temperatura quali, ad esempio, gli effusori del sistema di riscaldamento del veicolo.
• Le prestazioni migliori si ottengono quando s'installa l'unità secondo un angolo di ampiezza inferiore a 30°.

30°

- Rimuovere il supporto. Per rimuoverlo è necessario allentare le viti da 3 × 6 mm.

Installazione nel supporto con le staffe laterali

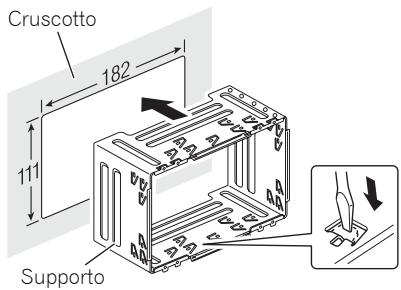

1. Inserire il supporto nel cruscotto.

Dopo avere inserito il supporto nel cruscotto si devono piegare le linguette più appropriate allo spessore di quest'ultimo (esso deve essere installato quanto più saldamente possibile usando le linguette superiori e inferiori. Per rendere salda l'installazione le linguette devono essere piegate di 90 gradi).

Cruscotto 182 111 Supporto

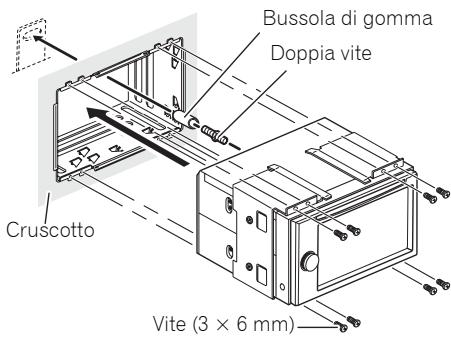

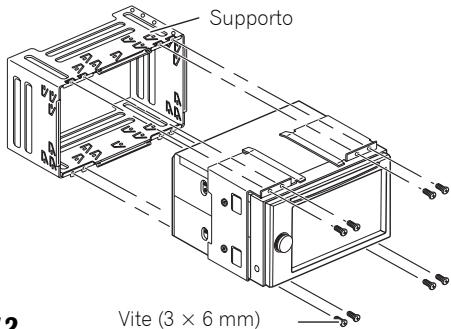

2. Installare l'apparecchio e serrare le viti.

Bussola di gomma Doppia vite Cruscotto Vite (3 × 6 mm)

Installazione

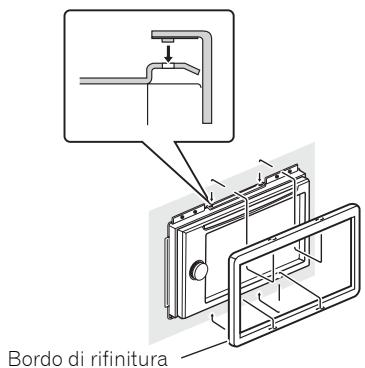

3. Applicare il bordo di rifinitura.

Bordo di rifinitura

Installazione mediante i fori per vite laterali dell'apparecchio.

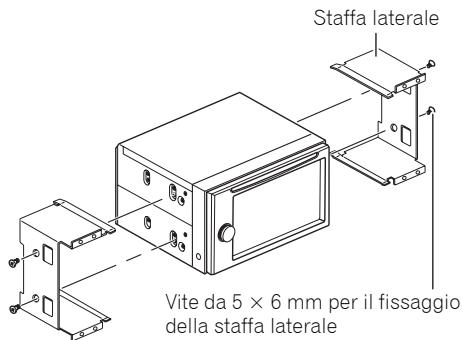

1. Rimuovere le staffe laterali.

Staffa laterale Vite da 5 × 6 mm per il fissaggio della staffa laterale

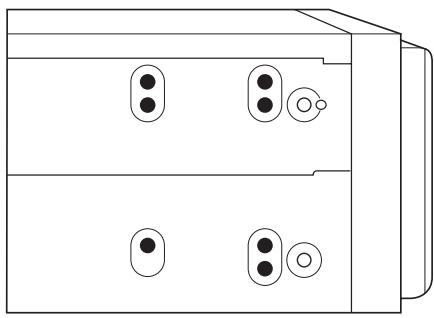

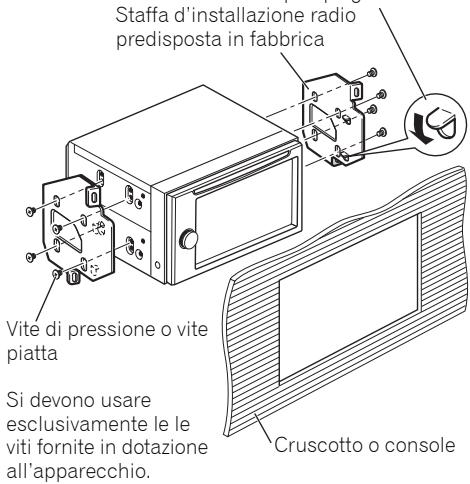

2. Fissaggio dell'apparecchio alle staffe d'installazione radio predisposte in fabbrica.

Posizionare l'apparecchio in modo che i fori per vite risultino allineati a quelli della staffa, serrando quindi tre o quattro viti per lato.

Se il dente di arresto risulta d'

ostacolo lo si può piegare in basso.

Staffa d'installazione radio predisposta in fabbrica

Staffa d'installazione radio predisposta in fabbrica Vite di pressione o vite piatta Si devono usare esclusivamente le le viti fornite in dotazione all'apparecchio. Cruscotto o console

Si devono usare esclusivamente le le viti fornite in dotazione all'apparecchio.

Nota

In alcuni veicoli si potrebbe creare uno spazio vuoto tra l'apparecchio e il cruscotto. In tal caso per chiuderlo si suggerisce di usare la cornice fornita in dotazione.
