Type de produit	Autoradio multimédia avec lecteur DVD
Marque	PIONEER
Modèle	AVH-P4000DVD
Alimentation	12 V CC, fusible 10 A
Dimensions (approx.)	178 x 100 x 160 mm (standard double-DIN)
Poids (approx.)	2 kg
Fonctions principales	Lecture DVD, CD, CD-R/RW, MP3, WMA, DivX, JPEG ; réception radio AM/FM ; entrée USB ; connexion iPod ; entrée auxiliaire audio/vidéo ; entrée caméra de recul ; sorties préampli avant, arrière/caisson de grave ; sortie vidéo arrière
Compatibilité	Périphériques USB, iPod avec connecteur Dock, lecteurs CD à chargeur (IP-BUS), processeurs multi-canaux (DEQ-P6600)
Puissance de sortie	50 W × 4 (max.) ; enceintes 4 à 8 Ω
Écran	Écran tactile couleurs (non spécifié, estimation 7 pouces)
Pièces fournies	Cordon d'alimentation, câble USB, supports latéraux (×2), vis de pression, vis à tête plate (8 × 5×6 mm), vis de pression (8 × 3×6 mm), stylet pour écran tactile, bague en caoutchouc, vis à deux têtes
Installation	Angle max. 30° ; utilisation du support principal et des supports latéraux ; possibilité de fixation par perçages latéraux
Sécurité	Affichage vidéo avant désactivé en roulant (détection frein à main) ; fil vert clair pour détection stationnement ; avertissement sur utilisation de la caméra de recul
Entretien	Éviter surchauffe ; ne pas obstruer les ouvertures de ventilation ; nettoyer avec un chiffon doux et sec
Réparabilité	Confiez l'installation et l'entretien à un personnel agréé Pioneer ; fusible accessible (10 A)

FOIRE AUX QUESTIONS - AVH-P4000DVD PIONEER

Quel type de batterie est nécessaire ?

L'appareil nécessite une batterie 12 V avec mise à la masse négative. Une batterie de tension différente peut endommager l'appareil.

Comment connecter une caméra de recul ?

Connectez le câble violet/blanc au feu de recul (tension change en marche arrière). Utilisez un câble RCA pour l'entrée vidéo. Réglez l'option CAMERA POLARITY dans le menu SYSTEM MENU.

Pourquoi l'écran vidéo ne s'affiche-t-il pas en roulant ?

Par sécurité, l'affichage vidéo avant est désactivé lorsque le frein à main n'est pas serré. Assurez-vous que le fil vert clair est correctement connecté au contacteur du frein à main.

Puis-je brancher un amplificateur externe ?

Oui, utilisez les sorties préampli RCA (avant, arrière/caisson). Connectez le fil bleu/blanc à la prise de commande de l'amplificateur (max. 300 mA, 12 V CC). Ne le branchez pas sur l'antenne automatique.

Quels formats de fichiers sont compatibles via USB ?

L'appareil lit les fichiers MP3, WMA, DivX, JPEG et les fichiers vidéo de type DVD. Le périphérique USB doit être formaté en FAT32.

Comment réinitialiser l'appareil ?

Appuyez sur le bouton RESET à l'aide d'un stylet ou d'un trombone déplié. Cela rétablit les paramètres d'usine et peut résoudre des dysfonctionnements.

Puis-je utiliser un iPod sans adaptateur ?

Oui, connectez votre iPod via le câble USB fourni ou un câble Dock (non fourni). L'appareil contrôle la lecture et affiche les informations.

Que faire si le son est déformé ?

Vérifiez les connexions des haut-parleurs (impédance 4-8 Ω). Assurez-vous que le volume n'est pas trop haut. Si vous utilisez un amplificateur, vérifiez les réglages de gain.

Comment utiliser la fonction de mise en sourdine ?

Connectez le fil jaune/noir au conducteur de mise en sourdine de votre équipement (ex. système de navigation). Si non utilisé, laissez-le déconnecté.

Puis-je regarder des DVD sur l'écran avant en conduisant ?

Non, c'est interdit par la loi dans de nombreux pays. L'écran avant affichera un message d'avertissement si le frein à main n'est pas serré. Utilisez la sortie vidéo arrière pour les passagers.

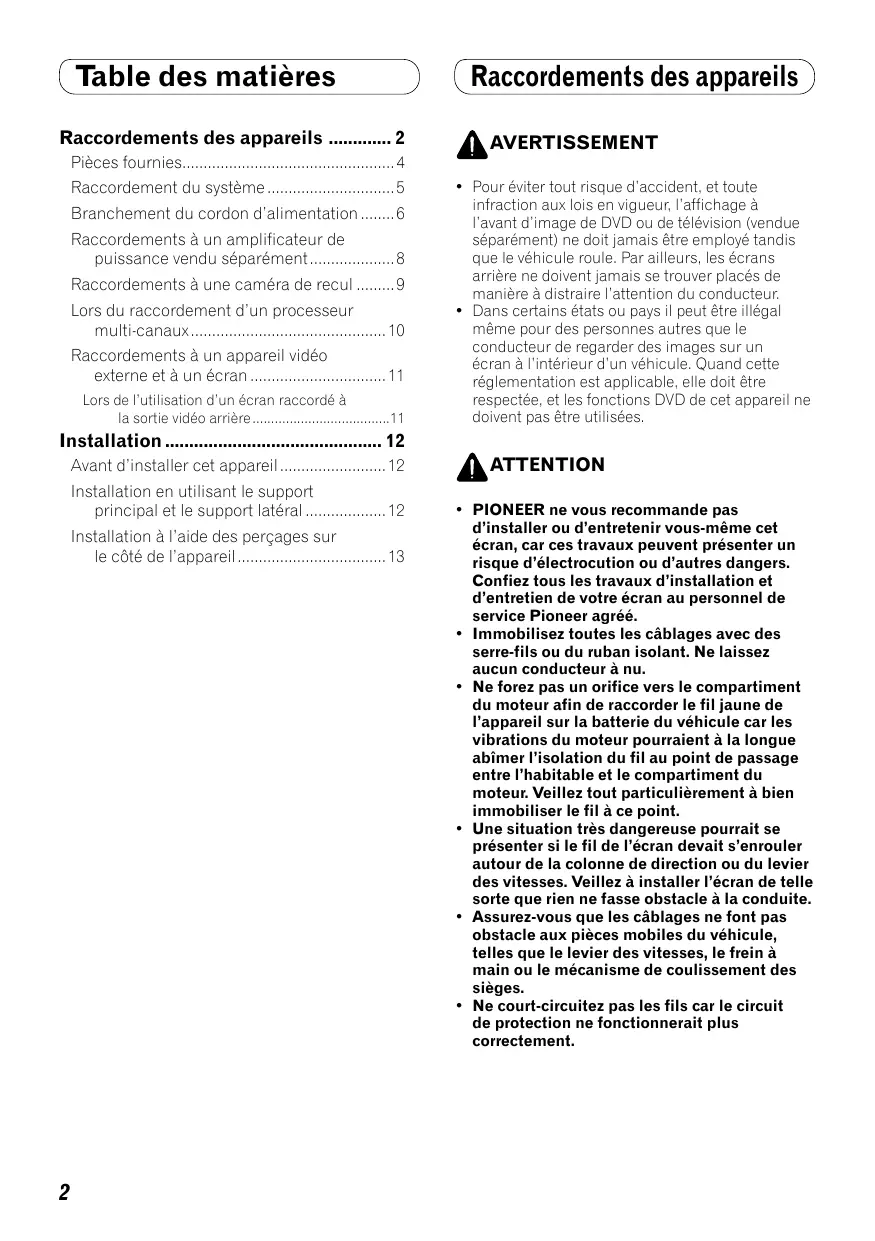

MODE D'EMPLOI AVH-P4000DVD PIONEER

Raccordements des appareils ...... 2

Pièces fournies....4

Raccordement du système ....5

Branchement du cordon d'alimentation .....6

Raccordements à un amplificateur de puissance vendu séparément....8

Raccordements à une caméra de recul .....9

Lors du raccordement d'un processeur multi-canaux....10

Raccordements à un appareil vidéo externe et à un écran....11

Lors de l'utilisation d'un écran raccordé à la sortie vidéo arrière....11

Installation 12

Avant d'installer cet appareil 12

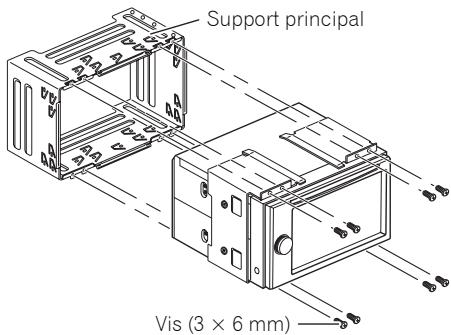

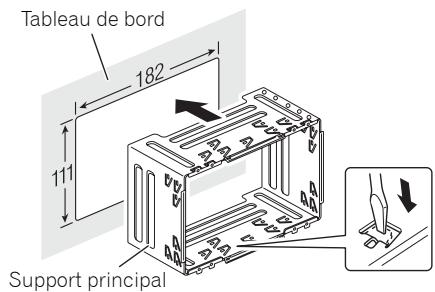

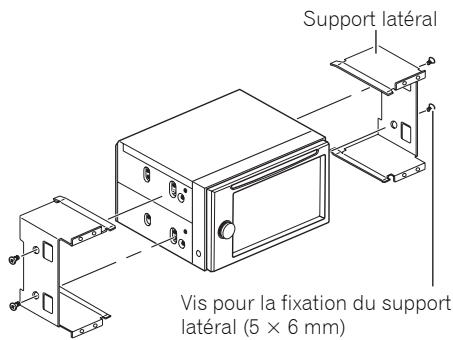

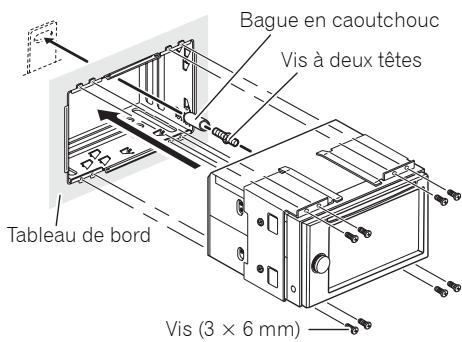

Installation en utilisant le support principal et le support latéral....12

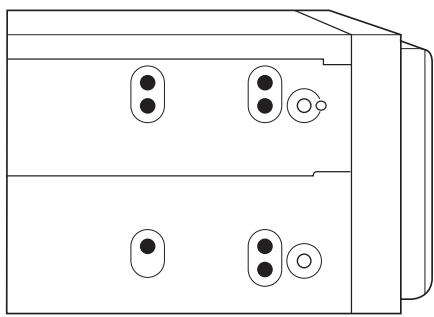

Installation à l'aide des perçages sur le côté de l'appareil....13

Raccordements des appareils

AVERTISSEMENT

• Pour éviter tout risque d'accident, et toute infraction aux lois en vigueur, l'affichage à l'avant d'image de DVD ou de télévision (vendue séparément) ne doit jamais être employé tandis que le véhicule roule. Par ailleurs, les écrans arrière ne doivent jamais se trouver placés de manière à distraire l'attention du conducteur.
• Dans certains états ou pays il peut être illégal même pour des personnes autres que le conducteur de regarder des images sur un écran à l'intérieur d'un véhicule. Quand cette réglementation est applicable, elle doit être respectée, et les fonctions DVD de cet appareil ne doivent pas être utilisées.

ATTENTION

• PIONEER ne vous recommande pas d'installer ou d'entretenir vous-même cet écran, car ces travaux peuvent présenter un risque d'électrocution ou d'autres dangers. Confiez tous les travaux d'installation et d'entretien de votre écran au personnel de service Pioneer agréé.
• Immobilisez toutes les câblages avec des serre-fils ou du ruban isolant. Ne laissez aucun conducteur à nu.
• Ne forez pas un orifice vers le compartiment du moteur afin de raccorder le fil jaune de l'appareil sur la batterie du véhicule car les vibrations du moteur pourraient à la longue abîmer l'isolation du fil au point de passage entre l'habitable et le compartiment du moteur. Veillez tout particulièrement à bien immobiliser le fil à ce point.
• Une situation très dangereuse pourrait se présenter si le fil de l'écran devait s'enrouler autour de la colonne de direction ou du levier des vitesses. Veillez à installer l'écran de telle sorte que rien ne fasse obstacle à la conduite.
• Assurez-vous que les câblages ne font pas obstacle aux pièces mobiles du véhicule, telles que le levier des vitesses, le frein à main ou le mécanisme de coulissement des sièges.
• Ne court-circuitez pas les fils car le circuit de protection ne fonctionnerait plus correctement.

Raccordements des appareils

AVERTISSEMENT

LE FIL VERT CLAIR SUR LE CONNECTEUR D'ALIMENTATION A POUR BUT DE DETECTER L'ETAT DE STATIONNEMENT DU VEHICULE ET DOIT ETRE CONNECTE AU COTE ALIMENTATION DU COMMUTATEUR DU FREIN A MAIN. UNE CONNEXION OU UNE UTILISATION INCORRECTE DE CE FIL PEUT VIOLER LA LOI APPLICABLE ET PEUT ENTRAINER DES BLESSURES GRAVES OU DES DOMMAGES SERIEUX.

Remarque

- Cet appareil ne peut pas être installé dans un véhicule dont le contacteur d'allumage ne possède pas de position ACC (accessoire).

• Utiliser cet appareil dans d'autres conditions que les conditions suivantes peut entraîner un incendie ou un mauvais fonctionnement.
  —Véhicule avec une batterie de 12 volts et une mise à la masse négative.
  —Enceintes de 50 W (valeur de sortie) et de 4 ohms à 8 ohms (valeur d'impédance).
• Pour éviter tout court-circuit, surchauffe ou mauvais fonctionnement, assurez-vous de suivre les instructions ci-dessous.
  — Déconnectez la borne négative de la batterie avant l'installation.
  — Fixez solidement les câbles avec des serrecâbles ou du ruban adhésif. Pour protéger le câblage, entourez-le de ruban adhésif à l'endroit où il est en contact avec des pièces métalliques.
  — Tenez tous les câbles à l'écart des parties mobiles, telles que le levier de vitesse et les rails des sièges.
  — Tenez tous les câbles à l'écart des endroits chauds, tels que les sorties du chauffage.
  — Ne faites pas passer le câble jaune par un trou dans le compartiment du moteur pour le connecter à la batterie.
  — Recouvrez tous les câbles non connectés avec du ruban isolant.

—Ne raccourcissez aucun câble.
— Ne coupez jamais l'isolant du câble d'alimentation de cet appareil afin partager l'alimentation avec un autre appareil. La capacité électrique du câble est limitée.
—Utilisez un fusible de la valeur donnée.
— Ne connectez jamais le câble négatif des enceintes directement à la masse.
— N'attachez jamais ensemble plusieurs câbles négatifs de plusieurs enceintes.

• Le signal de commande est sorti par le câble bleu/blanc quand cet appareil est sous tension. Connectez-le à la télécommande d'un système d'amplification extérieur ou à la prise de commande du contrôle de relais de l'antenne automatique (max. 300 mA, 12 V CC). Si le véhicule est équipée d'une antenne de vitre, connectez-la à la prise d'alimentation de l'amplificateur d'antenne.
• Ne connectez jamais le câble bleu/blanc à la prise d'alimentation d'un amplificateur extérieur. Et ne le connectez pas à la prise d'alimentation de l'antenne automatique. Sinon, la batterie risque de se décharger ou un mauvais fonctionnement peut se produire.
• Les connecteurs IP-BUS sont codés par couleur. Assurez-vous de connecter les connecteurs de même couleur.
• Le câble noir est pour la masse. Ce câble et les câbles de masse des autres produits (en particulier les appareils à haute intensité tels que les amplificateurs) doivent être câblés séparément. Sinon, ils peuvent entraîner un incendie ou un mauvais fonctionnement s'ils se détachent.

Raccordements des appareils

Pièces fournies

Les pièces marquées avec (*) sont préinstallées

Cordon d'alimentation

Câble USB

Support latéral (2 pcs)*

Vis de pression*
Vis à tête plate
(5 × 6 mm) (8 pcs)
(4 pcs sont préinstallées.)
Vis de pression
(5 × 6 mm) (8 pcs.)

(3 × 6 mm) (8 pcs)

Stylet pour écran tactile

Bague de caoutchouc

Vis à deux têtes

Raccordements des appareils

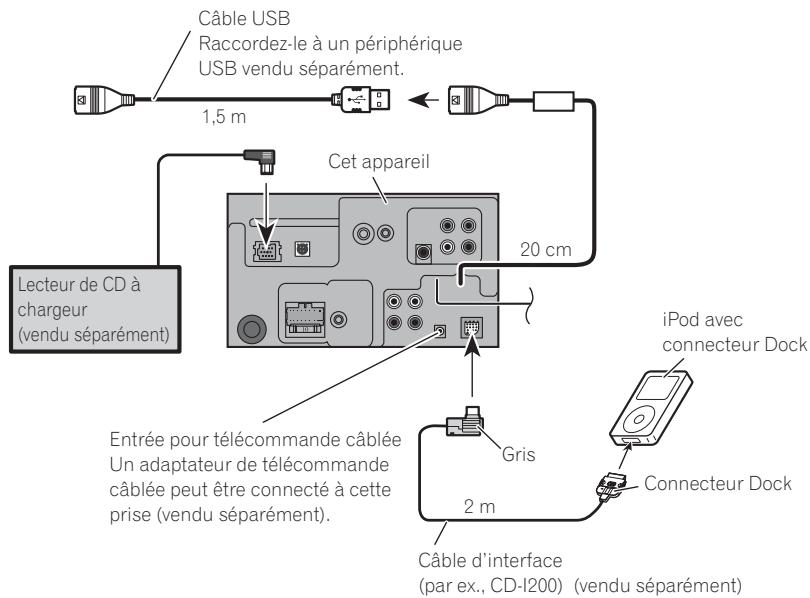

Raccordement du système

Câble USB Raccordez-le à un périphérique USB vendu séparément. 1,5 m Cet appareil 20 cm Lecteur de CD à chargeur (vendu séparément) Entrée pour télécommande câblée Un adaptateur de télécommande câblée peut être connecté à cette prise (vendu séparément). Gris 2 m Câble d'interface (par ex., CD-I200) (vendu séparément) iPod avec connecteur Dock Connecteur Dock

Raccordements des appareils

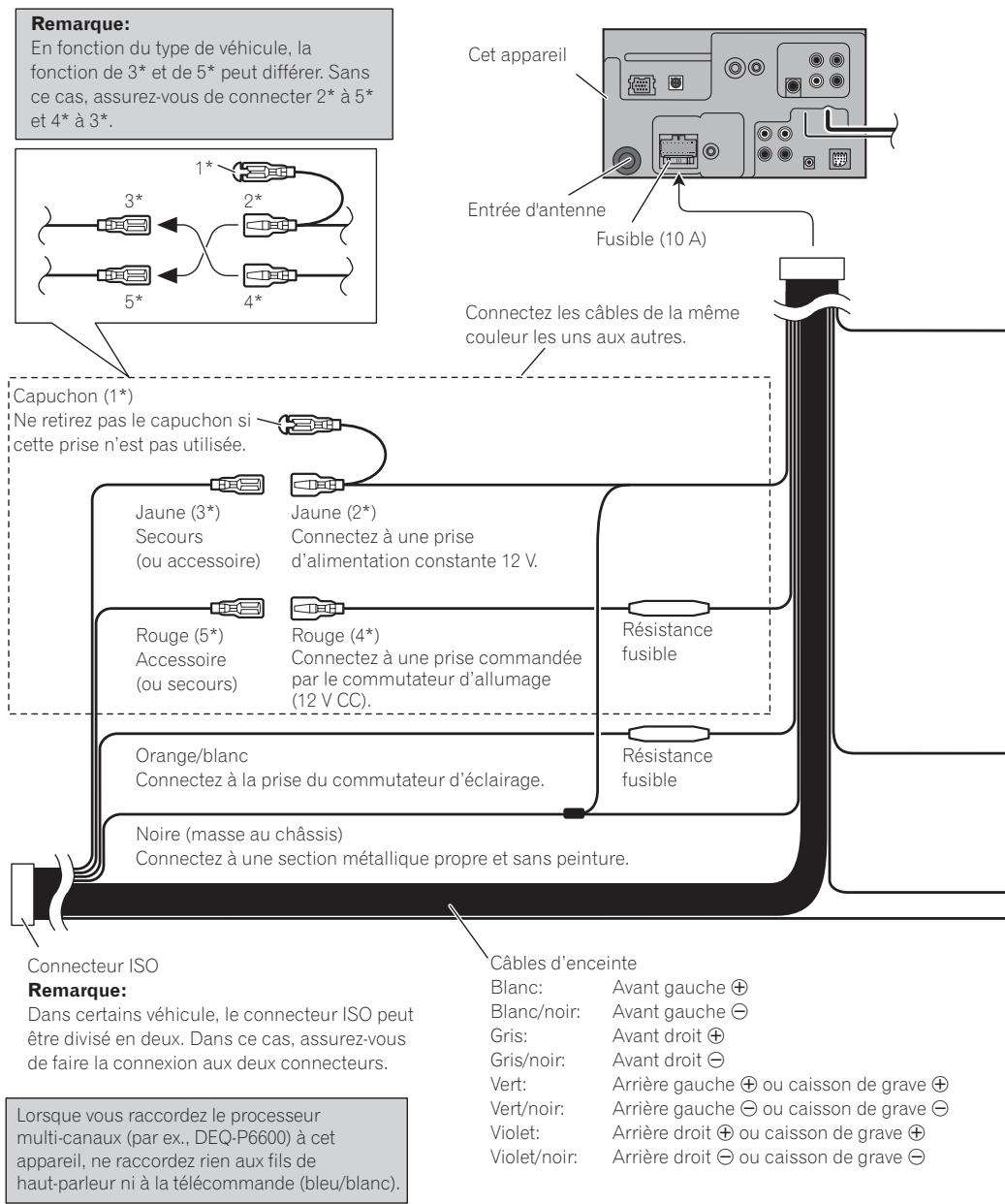

Branchement du cordon d'alimentation

Remarque: En fonction du type de véhicule, la fonction de 3* et de 5* peut différer. Sans ce cas, assurez-vous de connecter 2* à 5* et 4* à 3*. Cet appareil Entrée d'antenne Fusible (10 A) Connectez les câbles de la même couleur les uns aux autres. Capuchon (1*) Ne retirez pas le capuchon si cette prise n'est pas utilisée. Jaune (3*) Secours (ou accessoire) Jaune (2*) Connectez à une prise d'alimentation constante 12 V. Résistance fusible Rouge (5*) Accessoire (ou secours) Rouge (4*) Connectez à une prise commandée par le commutateur d'allumage (12 V CC). Orange/blanc Connectez à la prise du commutateur d'éclairage. Résistance fusible Noire (masse au châssis) Connectez à une section métallique propre et sans peinture. Connecteur ISO Remarque: Dans certains véhicule, le connecteur ISO peut être divisé en deux. Dans ce cas, assurez-vous de faire la connexion aux deux connecteurs. Lorsque vous raccordez le processeur multi-canaux (par ex., DEQ-P6600) à cet appareil, ne raccordez rien aux fils de haut-parleur ni à la télécommande (bleu/blanc). Câbles d'enceinte Blanc: Avant gauche ⊕ Blanc/noir: Avant gauche ⊖ Gris: Avant droit ⊕ Gris/noir: Avant droit ⊖ Vert: Arrière gauche ⊕ ou caisson de grave ⊕ Vert/noir: Arrière gauche ⊖ ou caisson de grave ⊖ Violet: Arrière droit ⊕ ou caisson de grave ⊕ Violet/noir: Arrière droit ⊖ ou caisson de grave ⊖

Jaune/noir

Si vous utilisez un équipement avec une fonction de mise en sourdine, raccordez ce conducteur au conducteur de mise en sourdine audio de cet équipement. Sinon, laissez le conducteur de mise en sourdine audio non raccordé.

Méthode de connexion

1. Serrez le conducteur.

1. Serrez fermement avec une pince à mâchoires pointues.

Remarque:

- La position du contacteur de frein à main dépend du modèle de véhicule. Pour les détails, consultez le manuel de l'utilisateur du véhicule ou un concessionnaire.

Vert clair

Utilisé pour détecter l'état ON/OFF du frein à main.

Ce conducteur doit être raccordé sur l'alimentation du contacteur de frein à main.

Bleu/blanc

Connectez à la prise de commande du système de l'amplificateur de puissance (max. 300 mA 12 V CC).

Bleu/blanc (6*)

La disposition des broches du connecteur ISO diffère en fonction du type de véhicule. Connectez 6* et 7* quand la broche 5 est pour la commande d'antenne. Pour les autres types de véhicules, ne connectez jamais les broches 6* et 7*.

Côté alimentation

Côté mise à terre

Contacteur de frein à main

Bleu/blanc (7*)

Connectez à la prise du contrôle de relais de l'antenne automatique (max. 300 mA, 12 V CC).

Remarques:

• Change le réglage initial de cet appareil (reportez-vous aux mode d'emploi). La sortie de caisson de grave de cet appareil est monophonique.
• Lors de l'utilisation d'un haut-parleur d'extrêmes graves de 70 W (2 Ω), assurez-vous de le raccorder aux conducteurs violet et violet/noir de cet appareil. Ne raccordez rien aux conducteurs vert et vert/noir.

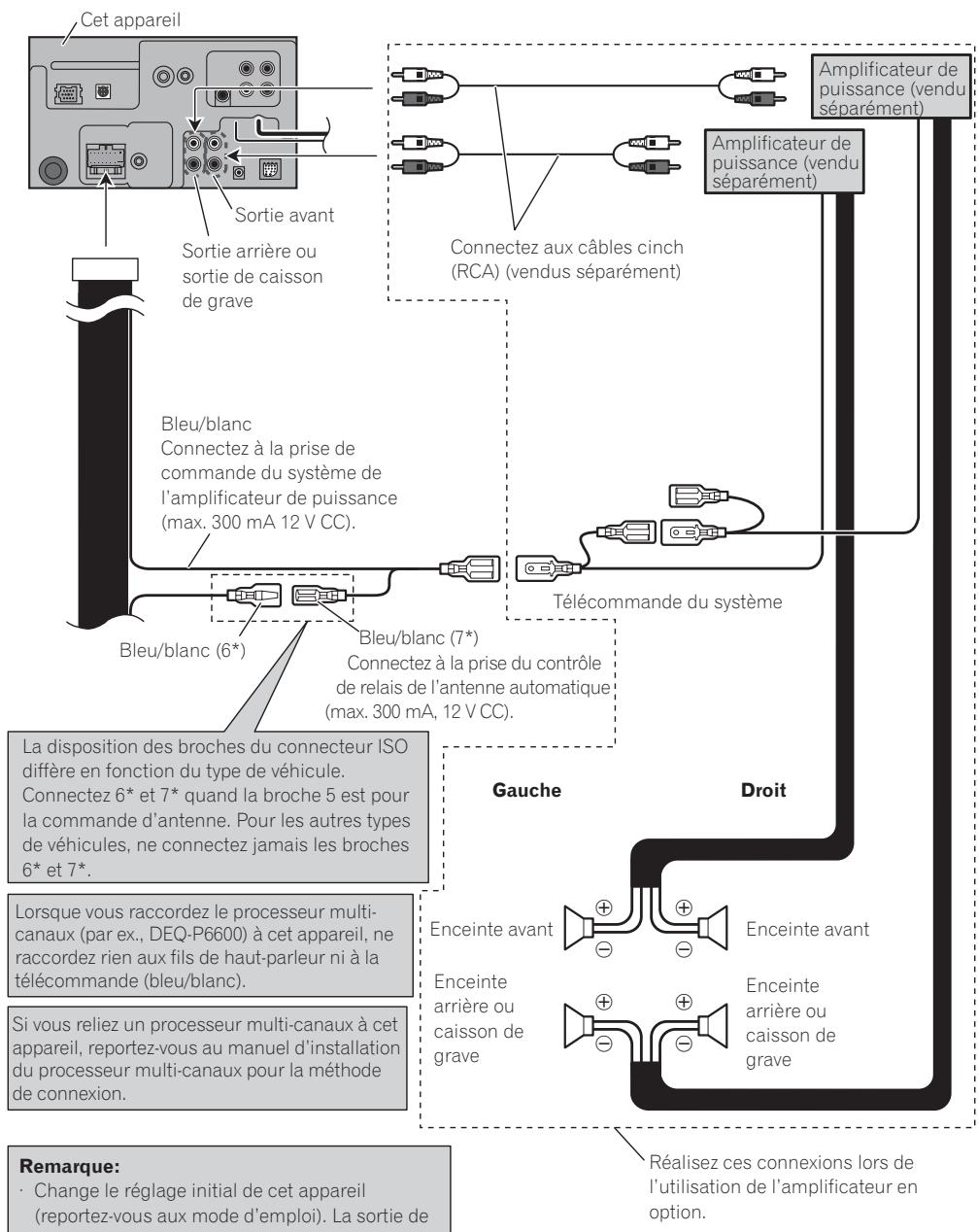

Raccordements à un amplificateur de puissance vendu séparément
    P["Lorsque vous raccordez le processeur multi- canaux (par ex., DEQ-P6600) à cet appareil, ne raccordez rien aux fils de haut-parleur ni à la télécommande (bleu/blanc)."]
    Q["Si vous reliez un processeur multi- canaux à cet appareil, reportez-vous au manuel d'installation du processeur multi- canaux pour la méthode de connexion."] --> R["Remarque: Change le réglage initial de cet appareil (reportez-vous aux mode d'emploi). La sortie de la carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de carson de Carson"]

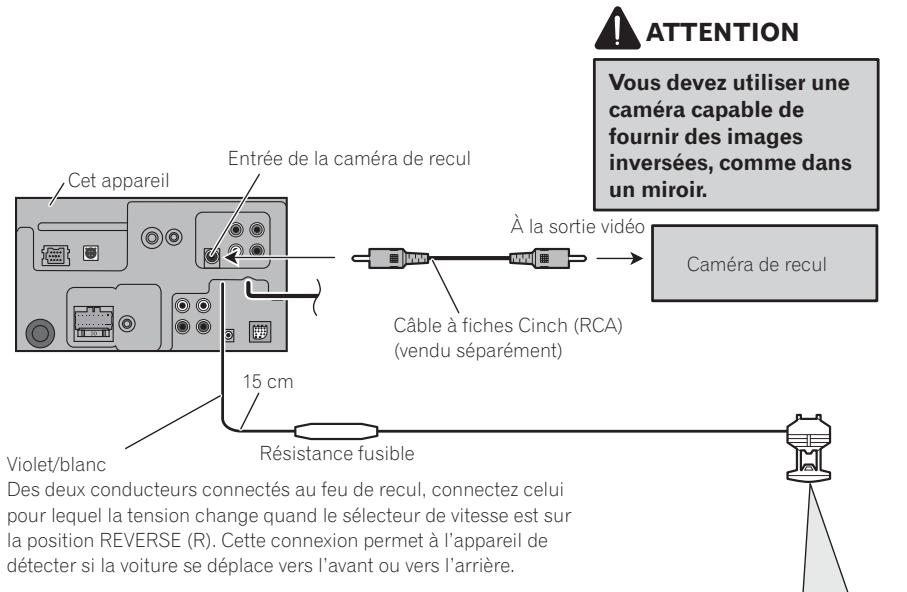

Raccordements à une caméra de recul

Quand cet appareil est utilisé avec une caméra de recul, il est possible de commuter automatiquement sur l'image de la caméra de recul quand le sélecteur de vitesse est placé sur REVERSE (R).

AVERTISSEMENT

UTILISEZ CETTE ENTRÉE UNIQUEMENT POUR UNE CAMÉRA FOURNISSANT UNE IMAGE INVERSÉE, COMME DANS UN MIROIR. TOUTE AUTRE UTILISATION POURRAIT ENTRAÎNER DES BLESSURES OU DES DOMMAGES.

ATTENTION

• L'image dans le miroir peut être inversée.
- La fonction de caméra de recul doit être utilisée comme une aide pour reculer dans un endroit exigu. N'utilisez pas cette fonction à des fins de divertissement.
- Les objets sur l'image de la caméra de recule peuvent apparaître plus proche ou plus loin qu'en réalité.

ATTENTION Vous devez utiliser une caméra capable de fournir des images inversées, comme dans un miroir. Cet appareil Entrée de la caméra de recul À la sortie vidéo Câble à fiches Cinch (RCA) (vendu séparément) Caméra de recul 15 cm Résistance fusible Violet/blanc Des deux conducteurs connectés au feu de recul, connectez celui pour lequel la tension change quand le sélecteur de vitesse est sur la position REVERSE (R). Cette connexion permet à l'appareil de détecter si la voiture se déplace vers l'avant ou vers l'arrière.

Méthode de connexion

1. Serrez le conducteur.


2. Serrez fermement avec une pince à mâchoires pointues.

Remarque:

- Lorsque vous connectez la caméra de recul, vous devez régler correctement l'option CAMERA POLARITY dans le menu SYSTEM MENU.

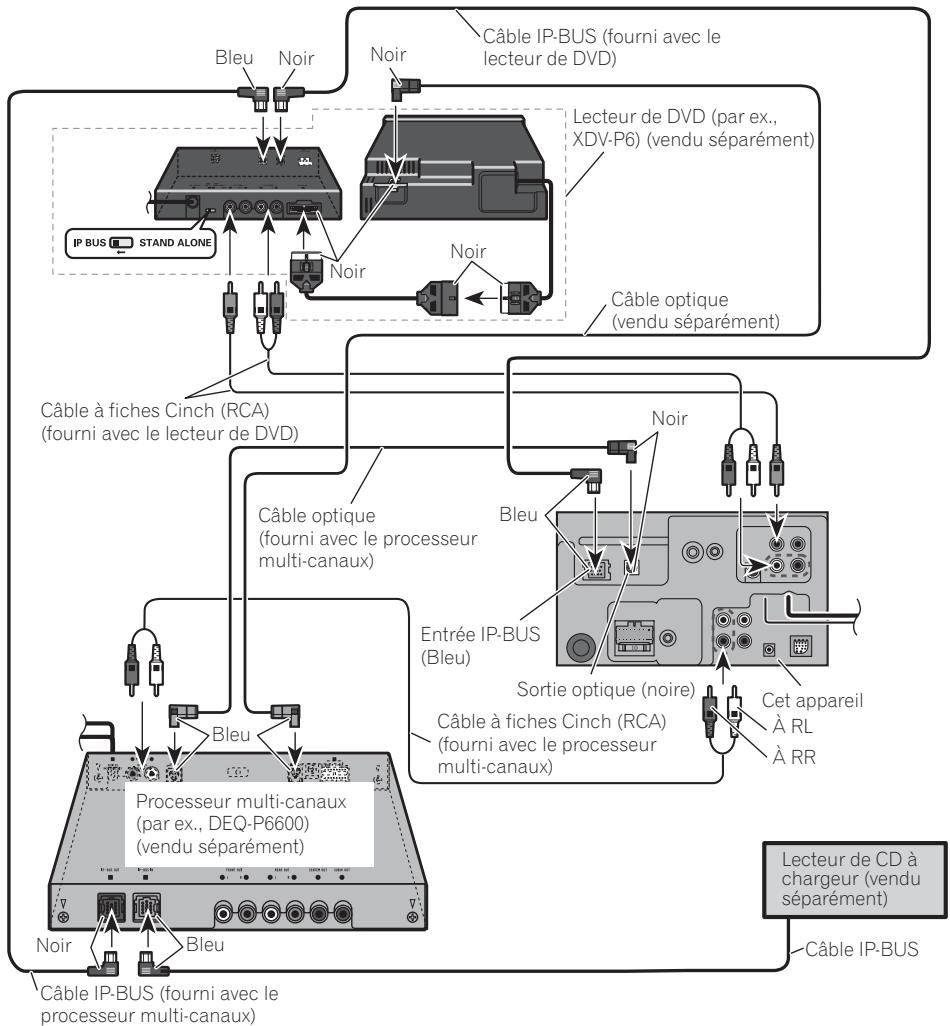

Lors du raccordement d'un processeur multi-canaux

Si vous raccordez un lecteur de DVD vendu séparément au processeur multicanal vendu séparément, le câble optique du lecteur de DVD doit être raccordé à l'entrée optique 2 (OPT. IN2) du processeur multicanal.

Vous ne pouvez utiliser qu'un appareil vidéo avec cet appareil.

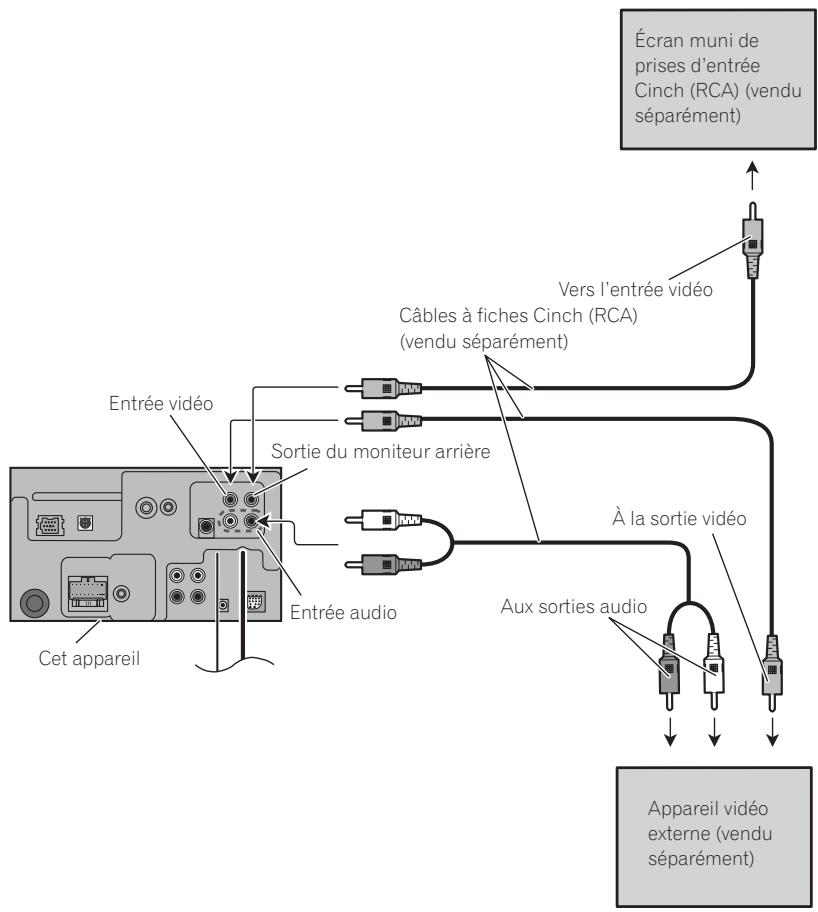

Raccordements à un appareil vidéo externe et à un écran

• Lorsque vous connectez l'appareil vidéo externe, vous devez régler l'option AV INPUT sur VIDEO dans le menu SYSTEM MENU.
• Lorsque vous connectez un lecteur multi-DVD, vous devez régler l'option AV INPUT sur S-DVD dans le menu SYSTEM MENU.

Lors de l'utilisation d'un écran raccordé à la sortie vidéo arrière

La sortie vidéo arrière de cet appareil est destinée à un écran placé de telle sorte que les passagers arrière puissent regarder les images fournies par un DVD ou un Video CD.

AVERTISSEMENT

Veillez à ce que l'écran NE SOIT PAS installé en un endroit tel que le conducteur puisse observer les images fournies par le DVD ou le Video CD tout en conduisant.

Installation

Remarque

• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• N'utilisez aucune pièce non autorisée. L'utilisation de pièces non autorisées peut causer un mauvais fonctionnement.
• Consultez votre revendeur si l'installation nécessite que vous perciez des trous ou effectuiez d'autres modifications du véhicule.
• N'installez pas l'appareil dans un endroit où: — il peut gêner la conduite du véhicule. — il peut causer des blessures à un passager à la suite d'un arrêt brutal.
• N'installez pas l'écran là où il peut (i) gêner la vision du conducteur, (ii) faire entrave aur le bon fonctionnement des commandes ou des dispositifs de sécurité du véhicule, incluant les airbags, les commandes des signaux de détresse, ou (iii) réduire la capacité du conducteur à utiliser le véhicule en sécurité.
• Le laser à semi-conducteur sera endommagé en cas de surchauffe. Installez cet appareil à l'écart des endroits chauds tels que près de la sortie du chauffage.
• Des performances optimales peuvent être obtenues quand l'appareil est installé avec un angle de moins de 30°.

30°

Avant d'installer cet appareil

Dévissez les vis (3 × 6 mm) pour retirer le support principal.

Installation en utilisant le support principal et le support latéral

1. Installez le support principal dans le tableau de bord.

Après avoir inséré le support dans le tableau de bord, sélectionnez et tordez les languettes appropriées en fonction de l'épaisseur du tableau de bord. (Installez cet appareil aussi solidement que possible en utilisant les languettes supérieures et inférieures. Pour fixer cet appareil, tordez les languettes à 90 degrés.)

Tableau de bord 182 111 Support principal

1. Installez ce appareil et vissez les vis.

Bague en caoutchouc Vis à deux têtes Tableau de bord Vis (3 × 6 mm)

Installation

Installation à l'aide des perçages sur le côté de l'appareil

1. Retirez les supports latéraux.

Support latéral Vis pour la fixation du support latéral (5 × 6 mm)

2. Fixation de l'appareil sur les supports de montage d'origine de la voiture.

Positionnez l'appareil de façon que ses perçages soient alignés avec les perçages du support et vissez des vis à 3 ou 4 emplacements de chaque côté.

Si la languette est gênante, tordez-la vers bas. Support de montage d'origine Vis de pression ou vis à tête plate Assurez-vous d'utiliser les vis fournies avec cet appareil Tableau de bord ou console

Remarque

Dans certains types de véhicules, il peut y avoir un écart entre l'appareil et le tableau de bord. Si cela se produit, utilisez le cadre fourni pour remplir l'espace.

Indice

Prima d'installare l'apparecchio

Publié par Pioneer Corporation. Copyright

© 2007 par Pioneer Corporation. Tous droits réservés.
