GEBRUIKSAANWIJZING DEH-P90DAB PIONEER

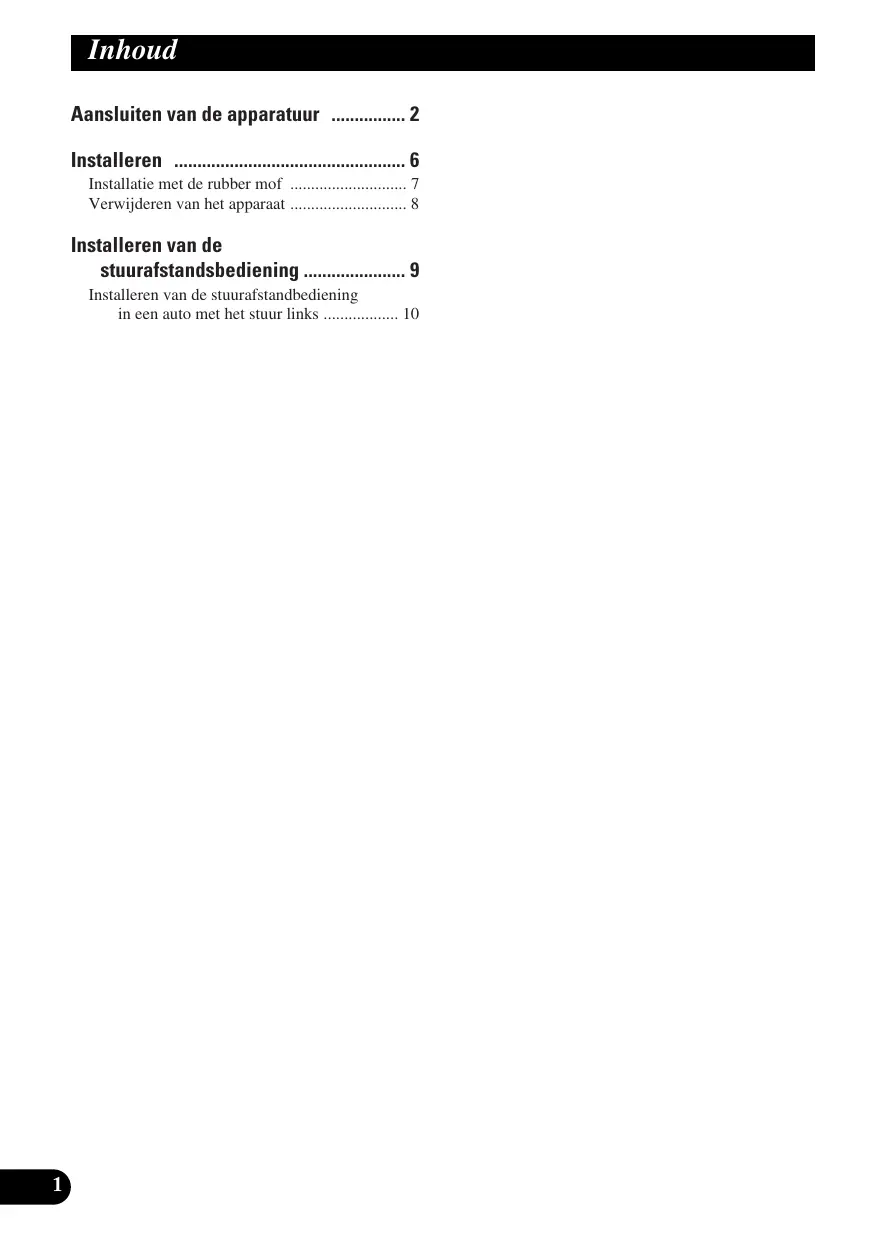

• Inhoud Aansluiten van de apparatuur p. 2
• Installeren p. 6
• Installatie met de rubber mof p. 7
• Verwijderen van het apparaat p. 8
• Installeren van de stuurafstandsbediening p. 9
• Installeren van de stuurafstandbediening in een auto met het stuur links p. 10

Aansluiten van de apparatuur Opmerking: ITALIANO

• Wanneer de signaalbron van dit product aan (ON) staat, wordt er een controlesignaal geproduceerd via de blauw/witte draad. Sluit deze aan op een systeem-afstandsbediening van een externe power versterker, of op de auto-antenne relais bedieningsaansluiting van de auto zelf (max. 300 mA 12 Volt gelijkstroom). Als de auto voorzien is van een glas-antenne, dient u de aansluiting te maken op de aansluiting van de stroomvoorziening van de antennebooster.
• Als u met dit apparaat een externe eindversterker gebruikt, let dan op dat u niet de blauw/witte draad aansluit op de stroomvoorzieningsaansluiting van de eindversterker. Sluit de blauw/witte draad ook niet aan op de stroomaansluiting van de auto-antenne. Een dergelijke aansluiting kan een te grote stroomafname en daarmee storing veroorzaken.
• Om kortsluiting te voorkomen dient u de losgekoppelde draad af te dekken met isolatieband. Vergeet vooral niet de ongebruikte luidsprekerdraden te isoleren. Als de draden niet geïsoleerd zijn, bestaat er het gevaar van kortsluiting.
• Om vergissingen te voorkomen is de ingangskant van de IP-BUS aansluiting blauw uitgevoerd en de uitgangskant zwart. Let op dat u bij het aansluiten deze kleurcode volgt.
• Bij inbouw van dit apparaat in een auto waarvan het contactslot geen “ACC” stand heeft, dient u de rode stroomdraad van dit apparaat aan te sluiten op een aansluitpunt waarvan de stroom wordt inen uitgeschakeld door ON/OFF zetten van het contactsleuteltje. Als u deze stroomdraad aansluit op een punt dat altijd stroom krijgt, kan de accu leegraken als u de auto enkele uren ongebruikt laat. (Afb. 1)

• Dit apparaat is bestemd voor inbouw in auto’s met een negatief geaarde 12-volts accu. Alvorens u het installeert in een auto, bus, vrachtwagen of ander voer- of vaartuig, dient u eerst te controleren of de accuspanning de juiste is.
• Om kortsluiting te vermijden, dient u vooral voor het installeren de negatieve ≠ accukabel los te maken.
• Zie voor het aansluiten van de eindversterker en andere apparatuur de gebruiksaanwijzing en volg de aanwijzingen nauwgezet op.
• Houd de bedrading op zijn plaats met kabelklemmen of met isolatieband. Wikkel ter bescherming ook isolatieband om de bedrading waar deze de metalen oppervlakken van de auto raakt.
• Leid de bedrading altijd zo dat deze niet in aanraking kan komen met bewegende onderdelen zoals de versnellingspook, de handrem en de geleiderails van de stoelen. Zet de bedrading stevig vast en vermijd ook plaatsen die warm worden, zoals bij een uitblaasopening van de autoverwarming. Als de isolatie smelt of door beweging doorslijt, zou er kortsluiting kunnen onstaan.
• Leid de gele draad niet door het brandschot naar de motorruimte voor aansluiting op de accu. Hierbij is de kans groot op beschadiging van de isolatie en zeer gevaarlijke kortsluiting.
• Maak de bedrading niet korter. Bij inkorten van de bedrading kan het beveiligingscircuit niet in werking treden wanneer dat nodig is.
• Tap geen stroom af van de bedrading door een stukje isolatie te verwijderen en een andere draad aan de kerndraad te verbinden. Hierdoor kan de maximale stroomcapaciteit van de draad overschreden worden, met als gevolg oververhitting.
• Vervang een doorgebrande zekering altijd alleen door een nieuwe zekering van hetzelfde type, zoals aangegeven op de zekeringhouder.
• Aangezien er gebruik is gemaakt van een uniek BPTL circuit, mag u de luidsprekersnoeren nooit rechtstreeks met de aarde verbinden en mag u ook niet de negatieve ≠ luidsprekerdraden gemeenschappelijk aansluiten.
• De zwarte draad is de aardedraad. Aard deze draad gescheiden van de aarde van toestellen met een hoog vermogen, bijvoorbeeld eindversterkers. De toestellen zouden namelijk mogelijk worden beschadigd of er worde brand veroorzaakt indien u dit toestel tezamen met andere toestellen aardt en de aarde wordt ontkoppeld.
• Verwijder de dopjes of kapjes niet van het uiteinde van de stekkeraansluitingen indien u de RCA penaansluiting van het toestel niet gebruikt.
• Sluit op dit apparaat luidsprekers aan die een hoog ingangsvermogen kunnen verwerken, van nominaal tenminste 50 W, met een impedantie van 4 tot 8 Ohm. Sluit u luidsprekers aan die niet aan deze eisen voldoen, dan bestaat er de kans dat de luidsprekers in brand vliegen, beginnen te roken of anderszins beschadigd raken.

• Snoeren voor dit product en overeenkomende snoeren voor andere producten hebbern mogelijk verschillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit product met een ander product daarom de installatichandleiding van beide producten en verbind de snoeren met dezelfde functie met elkaar.

Aansluiten van de apparatuur 7 Basisaansluiting Opmerking: De functie van 3* en 5* is mogelijk versc hillend afhankelijk van het type auto. Indien dit het geval is moet u 2* met 5* en 4* met 3* verbinden. Multi CD-wisselaar (los verkrijgbaar) 15 cm

DAB antenne Gebruik alleen een Pioneer product (bijv. AN-70DAB of AN-75DAB). Doet u dit niet, dan kunnen zich storingen voordoen.

Dopje (1*) Niet verwijderen indien u deze aansluiting niet gebruikt. Geel (3*) Ondersteuning (of accessoire) Rood (5*) Accessoire (of ondersteuning) Verbind de draden van dezelfde kleur met elkaar. Geel (2*) Naar de aansluiting die altijd van stroom voorzien wordt onafhankelijk van de stand van het contact. Zekeringhouder Rood (4*) Naar de door het contact (12 Volt gelijkstroom) (ON/OFF) geregelde elektrische aansluiting. Zekering Oranje/wit Zekering Naar lichtschake laaraansluiting. Zwart (aarde) Naar de (metalen) carrosserie van het voertuig. ISO aansluiting Opmerking: In bepaalde auto’s is de ISO aansluiting mogelijk in tweeën verdeeld. U moet in dat geval een verbinding met beide aansluitingen maken.

Geel/zwart Gebruikt u een celluaire telefoon, sluit u deze dan aan via de Audio Mute dempingsaansluiting voor de cellulaire telefoon. Maakt u daarvan geen gebruik, laat de Audio Mute dempingsaansluiting dan vrij, zonder hierop iets aan te sluiten. ENGLISH IP-BUS ingangsaansluiting (Blauw) RCA-uitgangs Zie “Aansluiten op een los verkrijgbare eindversterker”. IP-BUS-kabel 15 cm ASL unit (automatische geluidsnivellator) 45 cm ESPAÑOL Dit product 15 cm DEUTSCH Blauw/wit Naar systeembedieningsaansluiting van eindversterker (max. 300 mA 12 Volt gelijkstroom). Zie “Aansluiten op een los verkrijgbare eindversterker”. FRANÇAIS De penposities van de ISO stekker kunnen verschillen afhankelijk van het soort voortuig. Sluit 6* en 7* aan wanneer Pen 5 van het antennebedieningstype is. In andersoortige voortuigen mag u 6* en 7* nooit aansluiten. Blauw/wit (7*) Naar auto-antenne relais bedieningsaansluiting (max. 300 mA 12 Volt gelijkstroom). NEDERLANDS Luidsprekerdraden Wit : Linksvoor + Wit/zwart : Linksvoor ≠ Grijs : Rechtsvoor + Grijs/zwart : Rechtsvoor ≠ Groen : Linksachter + of Niet gebruiken Groen/zwart : Linksachter ≠ of Niet gebruiken Paars : Rechtsachter + of Subwoofer + Paars/zwart : Rechtsachter ≠ of Subwoofer ≠ ITALIANO Blauw/wit (6*) Opemerking: Wanneer er een subwoofer aangesloten is op dit toestel in plaats van een rechter achter-luidspreker, dient u het snoer van de linker achter-luikspreker nergens op aan te sluiten. Voor meer informatie dient u het Begininstellingen Menu in de Handleiding te raadplegen. Afb. 2

Aansluiten van de apparatuur 7 Aansluiten op een los verkrijgbare eindversterker Dit product kan aangesloten worden op een los verkrijgbare versterker door middel van de RCA (tulp) uitgangsaansluiting. Vooruitgang Aansluitsnoeren met RCA stekkers (los verkrijgbaar) Eindversterker (los verkrijgbaar) Uitgang achter Eindversterker (los verkrijgbaar) Dit product Eindversterker (los verkrijgbaar) Subwoofer uitgang of Non-fading uitgang Blauw/wit Naar systeembedieningsaansluiting van eindversterker (max. 300 mA 12 Volt gelijkstroom). Systeem-afstandsbediening Links Rechts

Links Rechts Achterluidspreker Achterluidspreker Links Rechts Voorluidspreker

Voorluidspreker Afb. 3 Installeren Opmerking:

• Als u het apparaat onder een al te steile hoek installeert, d.w.z. meer dan 60° uit het horizontale vlak, zal het niet naar behoren kunnen werken. (Afb. 4) ENGLISH 60° ESPAÑOL Afb. 4
• De snoeren mogen niet het in de afbeelding hieronder aangegeven gedeelte afdekken. Dit gedeelte moet open blijven zodat de versterker onbelemmerd zijn warmte kan afvoeren. (Afb. 5) DEUTSCH Dek dit gedeelte niet af. FRANÇAIS

• Voor u het apparaat definitief installeert, is het raadzaam eerst alle aansluitingen tijdelijk te maken om te controleren of alles naar behoren functioneert, zodat u later niet voor verrassingen komt te staan.
• Gebruik voor het installeren uitsluitend de bij het apparaat geleverde onderdelen. Toepassing van andere dan de goedgekeurde onderdelen kan leiden tot storing in de werking van het apparaat.
• Raadpleeg uw dichtstbijzijnde dealer als het voor het installeren van het apparaat nodig blijkt gaten te boren, of andere wijzigingen aan te brengen aan de auto.
• Installeer het apparaat op een plaats waar het de bestuurder niet in de weg kan zitten en waar het ook bij een noodstop e.d. geen gevaar voor de inzittenden kan opleveren.
• De halfgeleider-laser in het apparaat is gevoelig voor beschadiging door oververhitting, dus installeer het apparaat niet te dicht in de buurt van de autoverwarming of de warme luchtsroom daarvan.
• Om te voorkomen dat de ASL unit die uit het hoofdtoestel hangt de afwerking van het hoofdtoestel of uw console beschadigt, is deze met plastic beschermd. Bij het plaatsen moet u eerst deze plastic bescherming verwijderen. Het toestel zal anders niet juist functioneren.
• Wanneer u een DAB antenne op dit toestel aansluit, dient u alleen een Pioneer product zoals de AN-70DAB of AN-75DAB (los verkrijgbaar) te gebruiken. Doet u dit niet, dan kunnen zich storingen voordoen. Afb. 5 ITALIANO NEDERLANDS

Installeren Installatie met de rubber mof Dashboard

Houder Nadat u de houder in het dashboard hebt geplaatst, kiest u de juiste lipjes voor de dikte van het dashboard-materiaal en buigt u deze om. (Plaats zo stevig als mogelijk met gebruik van de boven- en onderlipjes. Buig de lipjes 90 graden om te vergrendelen.) Rubber mof Schroef Afb. 6

Verwijderen van het apparaat ENGLISH Frame ESPAÑOL Trek naar buiten om het frame te verwijderen. (Om het frame weer aan te brengen, plaatst u de kant met de groef omlaag en bevestigt u het aldus.) Afb. 7 DEUTSCH Steek de bijgeleverde verwijdersleutels in het apparaat, zoals in de afbeelding aangegeven, tot ze op hun plaats vastklikken. Houd de sleutels tegen de zijkanten van het apparaat aangedrukt en trek het apparaat naar buiten. FRANÇAIS Afb. 8 ITALIANO NEDERLANDS

Installeren van de stuurafstandsbediening WAARSCHUWING

• Installeer de stuurafstandsbediening niet op plaatsen waar het de werking van veiligheidsmechanismen, bijvoorbeeld een airbag, zou kunnen hinderen. Een verkeerde plaats kan ernstige ongelukken veroorzaken.
• Installeer de stuurafstandsbediening niet op plaatsen waar het het sturen of de bediening van de versnellingspook en andere mechanismen zou kunnen hinderen. Een verkeerde plaats kan ernstige ongelukken veroorzaken. Opmerking:
• Plaats de stuurafstandsbediening niet ergens waar het het zicht van de bestuurder zou kunnen verslechteren.
• De ideale plaats voor de stuurafstandsbediening is verschillend afhankelijk van het interieur van de auto. Kies een plaats waar de signalen goed van de stuurafstandsbediening naar de autostereoinstallatie kunnen worden gestuurd. LET OP
• Voor het installeren van deze stuurafstandsbediening is ervaring vereist. Laat het installeren derhalve over aan uw handelaar of de plaats van aankoop.
• Installeer deze stuurafstandsbediening uitsluitend met de bijgeleverde onderdelen. Het gebruik van andere onderdelen kan de stuurafstandsbediening beschadigen of de stuurafstandsbediening zou bij het gebruik van verkeerde onderdelen los kunnen schieten met ongelukken tot gevolg.
• Installeer de stuurafstandsbediening zoals in deze gebruiksaanwijzing wordt beschreven. Dit nalaten kan ongelukken veroorzaken.
• Installeer de stuurafstandsbediening niet in de buurt van de portieren waar het gemakkelijk aan regenwater wordt blootgesteld. Vocht in de stuurafstandsbediening veroorzaakt mogelijk rook of brand. WAARSCHUWING
• Bevestig de stuurafstandsbediening stevig aan het stuur met gebruik van de riem. Een loszittende stuurafstandsbediening kan het besturen van de auto hinderen met mogelijk ongelukken tot gevolg.
• Bevestig de stuurafstandsbediening niet aan de buitenrand van het stuur. Dit zou namelijk het besturen van de auto hinderen met mogelijk ongelukken tot gevolg. Bevestig de stuurafstandsbediening altijd aan de binnenrand van het stuur zoals u in de afbeelding ziet. (Afb. 9)

3. Plaats de buitenste houder op de

binnenste houder en zet met schroeven vast. (Afb. 12) ENGLISH Installeren van de stuurafstandbediening in een auto met het stuur links

• Draai de schroeven goed vast met de bijgeleverde steeksleutel. Opmerking:
• Voor het installeren van de stuurafstandsbediening in een auto met het stuur rechts moet u de horizontale posities omkeren. ESPAÑOL Schroef

1. Zet de binnenste houder aan de binnenrand van het stuur vast met de

riem. (Afb. 10) Buitenste houder DEUTSCH

• Bevestig de binnenste houder zodanig op het stuur dat de met een pijl gemarkeerde kant naar de bestuurder wijst, zoals in de afbeelding wordt getoond. Binnenste houder Afb. 12 Riem

4. Plaats de stuurafstandsbediening in

de houder. (Afb. 13) FRANÇAIS

• Bij het verwijderen van de stuurafstandsbediening uit de houder moet u het geribbelde gedeelte voor het ontgrendelen naar het stuur drukken en dan de stuurafstandsbediening naar u toe schuiven. Afb. 10 ITALIANO

2. Knip het overtollige gedeelte van de

riem bij het midden van de binnenste houder af. (Afb. 11)

• Bewaar het afgeknipte gedeelte ter reserve. NEDERLANDS Gedeelte voor ontgrendelen Afb. 13 Afb. 11
