BEDIENUNGSANLEITUNG DEH-P90DAB PIONEER

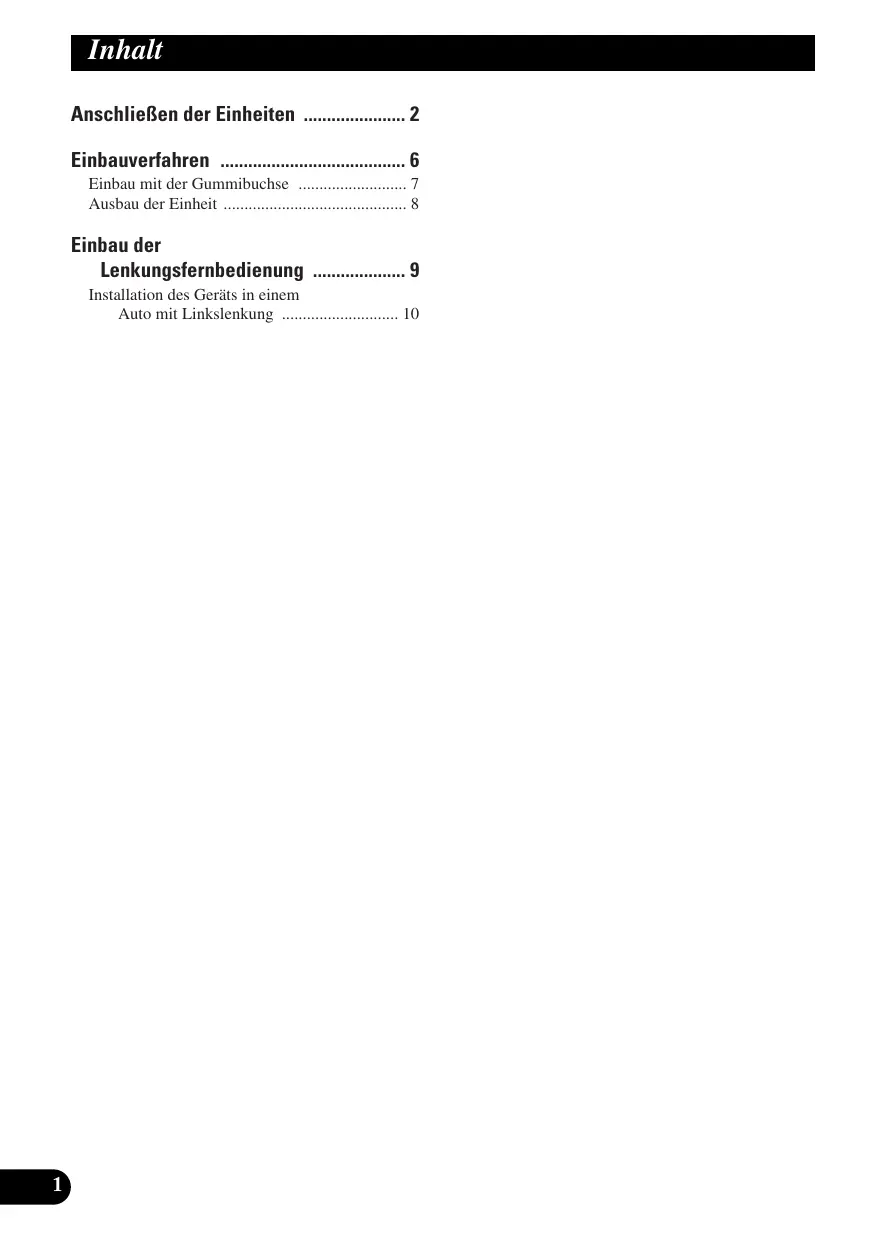

• Inhalt Anschließen der Einheiten p. 2
• Einbauverfahren p. 6
• Einbau mit der Gummibuchse p. 7
• Ausbau der Einheit p. 8
• Einbau der Lenkungsfernbedienung p. 9
• Installation des Geräts in einem Auto mit Linkslenkung p. 10

Anschließen der Einheiten Hinweis:

• Wenn die Programmquelle dieses Produkts eingeschaltet wird, wird ein Steuersignal über das blau/weiße Kabel ausgegeben. An eine SystemFernbedienung eines externen Leistungsverstärkers oder an Steckverbinder für Auto-Antennenrelais-Steuerung des Wagens anschließen (max. 300 mA, 12 V Gleichspannung). Wenn der Wagen mit einer Fensterantenne ausgestattet ist, an die Antennenverstärker-Stromversorgungsklemme anschließen.
• Bei Verwendung eines externen Leistungsverstärkers für dieses System muß die blau/weiße Leitung an die Leistungsklemme des Verstärkers angeschlossen werden. Die blau/weiße Leitung darf nicht an die Leistungsklemme der Auto-Antenne angeschlossen werden. Ein solcher Anschluß könnte übermäßige Stromentnahme und dadurch Funktionsstörungen verursachen.
• Um einen Kurzschluß zu vermeiden, abgetrennte Kabel mit Isolierband umwickeln. Unbenutzte Lautsprecherzuleitungen müssen unbedingt isoliert werden. Wenn die Kabel nicht isoliert werden, besteht Kurzschlußgefahr.
• Um falsche Anschlüsse zu verhindern, ist die Eingangsseite des IP-Bus-Steckverbinders blau und die Ausgangsseite schwarz. Die Steckverbinder derselben Farbe sind korrekt zu verbinden.
• Wenn dieses Gerät in einem Auto eingebaut wird, das auf dem Zündschalter keine ACC (Zubehör)Position hat, sollte die rote Leitung des Geräts an eine Klemme angeschlossen werden, die mit der ON/OFF-Operation des Zündschalters gekoppelt ist. Andernfalls kann die Autobatterie entleert werden, wenn Sie mehrere Stunden von dem Fahrzeug weg sind. (Abb. 1)

Keine ACC-Position Abb. 1 NEDERLANDS

• Dieses Gerät ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an Masse) ausgelegt. Prüfen Sie vor dem Einbau in ein Wohnmobil, einen Lastwagen oder Bus die Batteriespannung.
• Um Kurzschlüsse im elektrischen Systen zu verhindern, ist unbedingt vor dem Einbau das MinusBatteriekabel ≠ abzutrennen.
• Nehmen Sie die Anschlüsse gemäß den Anweisungen zum Anschluß des Leistungsverstärkers und anderer Geräte in der Bedienungsanleitung vor.
• Sichern Sie die Leitungen mit Kabelklemmen oder Klebeband. Zum Schutz der Leitungen sollten sie an den Stellen, wo sie Metallteile berühren, mit Klebeband umwickelt werden.
• Verlegen und sichern Sie alle Leitungen so, daß sie keine beweglichen Teile wie die Gangschaltung, die Handbremse und Sitzschienen berühren. Die Leitungen dürfen nicht an Stellen entlanggeführt werden, die heiß werden, z.B. an einer Heizungsauslaßöffnung. Wenn die Isolierung einer Leitung schmilzt oder aufreißt, besteht die Gefahr eines Kurzschlusses mit der Karosserie.
• Führen Sie die gelbe Leitung nicht durch ein Loch in den Motorraum zum Anschluß an die Batterie. Dadurch wird die Isolierung der Leitung beschädigt, was zu einem sehr gefährlichen Kurzschluß führen kann.
• Verkürzen Sie keine Leitungen. In diesem Fall kann es vorkommen, daß die Schutzschaltung nicht arbeitet, wenn sie gebraucht wird.
• Führen Sie niemals anderen Geräten Strom zu, indem Sie die Isolierung der Stromversorgungsleitung dieses Geräts durchschneiden und davon Strom abzapfen. Dadurch wird die Strombelastbarkeit der Leitung überschritten, was zu Überhitzung führt.
• Benutzen Sie beim Auswechseln von Sicherungen nur Sicherungen mit dem auf dem Sicherunshalter angegebenen Nennwert.
• Da ein einzigartiger BPTL-Schaltkreis verwendet wird, dürfen die Lautsprecherleitungen niemals direkt geerdet oder die Minusleitungen ≠ des rechten und linken Kanals gemeinsam sein.
• Das schwarze Kabel ist das Erdungskabel. Dieses Kabel ist getrennt von der Erde von HochstromGeräten, wie z.B. Leistungsverstärkern, zu erden. Falls die Geräte zusammen geerdet werden, und die Erdungsstelle abgetrennt wird, besteht die Gefahr einer Beschädigung der Geräte oder eines Brands.
• Die Kappe nicht vom Steckverbinder entfernen, wenn an der Cinchbuchse am Hauptgerät kein Anschluß hergestellt werden soll.
• Lautsprecher, die an dieses Gerät angeschlossen werden, müssen eine minimale Nennleistung von 50 W und eine Impedanz zwischen 4 und 8 Ohm haben. Falls Lautsprecher mit anderen Leistungsund/oder Impedanzwerten angeschlossen werden, können die Lautsprecher in Brand geraten, Rauch entwickeln und beschädigt werden.

• Kabel dieses Produkts und die anderer Produkte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluß dieses Produkts an ein anderes Produkt unter Bezugnahme auf die mit beiden Produkten mitgelieferten Installationsanleitungen die Kabel mit derselben Funktion verbinden.

Anschließen der Einheiten 7 Grundschaltung Hinweis: Je nach Art des Fahrzeugs besitzen 3* und 5* u.U. unterschiedliche Funktionen. In einem solchen Fall 2* mit 5* und 4* mit 3* verbinden. Multi-CD-player (getrennt erhältlich) 15 cm

DAB-Antenne Verwenden Sie nur ein Pioneer-Produkt (z.B. AN-70DAB oder AN-75DAB). Anderenfalls können Funktionsstörungen verursacht werden.

Kappe (1*) Wenn dieser Steckverbinder nicht verwendet wird, die Kappe aufgesetzt lassen. Verbinden Sie Leitungen derselben Farbe miteinander. Gelb (3*) Reserve (oder Zubehör) Gelb (2*) An eine Stromversorgung anschließen, die unabhängig vom Zündschloß immer Strom führt. Sicherungshalter Rot (5*) Zubehör (oder Reserve) Rot (4*) An eine Stromversorgung anschließen, (12 V Gleichspannung), die mit dem Zündschloß ein- und ausgeschaltet wird. Sicherungswiderstand Orange/weiß Sicherungswiderstand An Beleuchtungsschalterklemme. Schwarz (Erdung) An die Karosserie (Metallteil) anschließen. ISO-Anschluß Gelb/schwarz Hinweis: Bei Verwendung eines Zellulartelefons dieses über die Bei einigen Fahrzeugen kann der ISO-Steckverbinder in zwei Hälften geteilt sein. Audio Mute-Leitung des Zellulartelefons anschließen. Andernfalls die Audio Mute-Leitung frei von In diesem Fall den Anschluß unbedingt an Anschlüssen lassen. beiden Steckverbindern vornehmen.

ASL Einheit ENGLISH IP-BUS-Eingang (Blau) IP-BUS-Kabel RCA-Ausgang Siehe “Anschluß an einen getrennt erhältlichen Leistungsverstärker”. 15 cm 45 cm ESPAÑOL Dieses Produkt 15 cm DEUTSCH Blau/weiß An Systemsteuerungs-Steckverbinder der Endstufe (max. 300 mA, 12 V Gleichspannung). Siehe “Anschluß an einen getrennt erhältlichen Leistungsverstärker”. FRANÇAIS Die Pin-Position des ISO-Anschlusses hängt vom Fahrzeugtyp ab. 6* und 7* anschließen, wenn es sich bei Pin 5 um einen Antennensteuerungstyp handelt. Bei einem anderen Fahrzeugtyp 6* und 7* niemals anschließen. Blau/weiß (7*) An Steckverbinder für AutoAntennenrelais-Steuerung (max. 300 mA, 12 V Gleichspannung). Hinweis: Wenn anstatt eines rechten Hecklautsprechers ein Subwooferan diesem Gerät angaschlossen ist, darf das linke Hecklautsprecherkabel nirgendwo angeschlossen werden. Einzelheiten hierzu siehe unter Ausgangseinstellmenü in der Bedienungsanleitung. NEDERLANDS Lautsprecherzuleitungen : Vorne links + Weiß Weiß/schwarz : Vorne links ≠ : Vorne rechts + Grau Grau/schwarz : Vorne rechts ≠ : Hinten links + oder Nicht verwenden Grün Grün/schwarz : Hinten links ≠ oder Nicht verwenden : Hinten rechts + oder Subwoofer + Violett Violett/schwarz : Hinten rechts ≠ oder Subwoofer ≠ ITALIANO Blau/weiß (6*) Abb. 2

Anschließen der Einheiten 7 Anschluß an einen getrennt erhältlichen Leistungsverstärker Dieses Produkt kann über die RCA-Ausgangsbuchse an einen getrennt erhältlichen Leistungsverstärker angeschlossen werden. Ausgang für vorderen Zusatzlautsprecher Verbindungskabel mit RCA-Stiftstecker (getrennt erhältlich) Leistungsverstärker (getrennt erhältlich) Ausgang für hintere Lautsprecher Leistungsverstärker (getrennt erhältlich) Dieses Produkt Leistungsverstärker (getrennt erhältlich) Subwoofer-Ausgang oder Nicht-Überblend-Ausgang Blau/weiß An SystemsteuerungsSteckverbinder der Endstufe (max. 300 mA, 12 V Gleichspannung). System-Fernbedienung Links Recht

Subwoofer Subwoofer Links Hinterer Zusatzlautsprecher Recht Links Vorderer Zusatzlautsprecher

Hinterer Zusatzlautsprecher Recht Vorderer Zusatzlautsprecher Abb. 3 Einbauverfahren Hinweis:

• Wenn der Einbauwinkel mehr als 60º von der Horizontalen abweicht, kann es sein, daß das Gerät nicht optimal arbeitet. (Abb. 4) ENGLISH 60° ESPAÑOL Abb. 4
• Die Kabel dürfen nicht den in der Abbildung unten dargestellten Bereich bedecken. Dies ist erforderlich, damit die Verstärker ungehindert abstrahlen können. (Abb. 5) DEUTSCH Diesen Bereich nicht verschließen. FRANÇAIS

• Schließen Sie vor dem Einbau die Leitungen vorübergehend an und stellen Sie sicher, das alles richtig angeschlossen ist und das Gerät und das System einwandfrei arbeiten.
• Um einwandfreien Einbau zu gewährleisten, sollten nur die mit dem Gerät mitgelieferten Teile verwendet werden. Bei Verwendung von NichtOriginalteilen kann es zu Funktionsstörungen kommen.
• Wenden Sie sich an Ihren Fachhänlder, wenn zum Einbau des Geräts Löcher gebohrt oder andere Veränderungen an Ihrem Auto vorgenommen werden müssen.
• Bauen Sie das Gerät an einer Stelle ein, wo es den Fahrer nicht behindert und den Beifahrer bei plötzlichem Bremsen nicht verletzen an.
• Der Halbleiterlaser wird bei Überhitzung beschädigt, bauen Sie das Gerät daher nicht an einer Stelle ein, wo es heiß wird, z.B. nahe einer Heizungsauslaßöffnung.
• Um zu verhindern, daß die vom Hauptgerät herunterhängende ASL-Einheit das Hauptgerät oder die Wagenkonsole verkratzen kann, ist sie mit Bubblepackung umwickelt. Bei der Installation unbedingt zuerst die Bubblepackung entfernen, um sicherzustellen, daß das Gerät richtig funktioniert.
• Als DAB-Antenne sollten Sie nur ein PioneerProdukt an dieses Gerät anschließen, wie z.B. die AN-70DAB oder AN-75DAB (getrennt erhältlich). Anderenfalls können Funktionsstörungen verursacht werden. Abb. 5 ITALIANO NEDERLANDS

Einbauverfahren Einbau mit der Gummibuchse Armaturenbrett

Halter Den Halter in das Armaturenbrett einsetzen, dann die der Dicke des Armaturenbretts entsprechenden Zungen auswählen und diese biegen. (Mit Hilfe der Ansätze, oben und unten, so fest wie möglich einsetzen. Zur Sicherung werden die Ansätze 90 Grad gebogen.) Gummibuchse Schraube Abb. 6

Ausbau der Einheit ENGLISH Rahmen ESPAÑOL Herausziehen, um den Rahmen abzunehmen. (Beim Wiederanbringen des Rahmens muß die Seite mit der Nut nach unten weisen.) Abb. 7 DEUTSCH Die mitgelieferten Ausziehschlüssel wie in der Abbildung gezeigt bis zur Einrastposition in das Gerät einsetzen. Die Schlüssel gegen die Seiten des Geräts drücken und das Gerät herausziehen. FRANÇAIS Abb. 8 ITALIANO NEDERLANDS

Einbau der Lenkungsfernbedienung WARNUNG

• Installieren Sie dieses Gerät nicht an einer Stelle, wo es den Betrieb von Sicherheitseinrichtungen wie Airbags beeinträchtigt, da in diesem Fall die Gefahr eines tödlichen Unfalls besteht.
• Installieren Sie dieses Gerät nicht an einer Stelle, wo die Betätigung des Lenkrads und Schalthebels behindert werden kann, da es in diesem Fall leicht zu einem Verkehrsunfall kommen kann. Hinweis:
• Installieren Sie dieses Gerät nicht an einer Stelle, wo es die Sicht des Fahrers beeinträchtigen kann.
• Da die Innenraumgestaltung vom Fahrzeugtyp abhängt, ist auch die optimale Montagestelle für das Gerät von Fahrzeug von Fahrzeug verschieden. Das Gerät so anbringen, daß die Signalübertragung vom Gerät zur AutoStereoanlage in keiner Weise gestört wird. VORSICHT
• Die Installation dieses Geräts verlangt besondere Fertigkeiten und Erfahrung und sollte daher dem Händler anvertraut werden, bei dem Sie es gekauft haben.
• Für die Installation dieses Geräts sollten nur die mitgelieferten Teile benutzt werden. Bei Verwendung anderer Teile kann das Gerät beschädigt werden oder sich lösen, was zu einem Unfall oder Problemen führen kann.
• Dieses Gerät ist entsprechend den hier gegebenen Anweisungen zu installieren. Andernfalls kann es zu einem Unfall kommen.
• Installieren Sie dieses Gerät nicht in der Nähe der Türen, wo Regenwasser auf das Gerät spritzen kann. In das Gerät eindringendes Wasser kann Rauchentwicklung oder einen Brand verursachen. WARNUNG
• Befestigen Sie dieses Gerät mit dem an dem Gerät angebrachten Riemen am Lenkrad. Wenn dieses Gerät lose ist, stört es die Fahrstabilität, was zu einem Verkehrsunfall führen kann.
• Bringen Sie dieses Gerät nicht am Außenumkreis des Lenkrads an, weil es dann die Fahrstabilität stören und dadurch einen Verkehrsunfall verursachen kann. Bringen Sie dieses Gerät wie gezeigt am Innenumkreis des Lenkrads an. (Abb. 9)

• Bei der Installation des Geräts in einem Auto mit Rechtslenkung sind die horizontalen Positionen umgekehrt.

• Den Innenhalter so am Lenkrad anbringen, daß die Seite mit der Pfeilmarkierung zum Fahrer weist, wie unten gezeigt. Innenhalter

• Ziehen Sie die Schrauben mit dem mitgelieferten Sechskantschlüssel fest. Schraube ESPAÑOL

1. Den Innenhalter mit dem Riemen

am Innenumkreis des Lenkrads anbringen. (Abb. 10)

3. Den Außenhalter auf dem

Innenhalter installieren und mit Schrauben. (Abb. 12) ENGLISH Installation des Geräts in einem Auto mit Linkslenkung Außenhalter DEUTSCH Riemen Abb. 12

4. Die Fernbedienung in den Halter

einsetzen. (Abb. 13) FRANÇAIS Abb. 10

• Bewegen Sie beim Herausnehmen der Fernbedienung aus dem Halter den geriffelten Freigabeteil so weit wie möglich zum Lenkrad hin und bewegen Sie die Fernbedienung auf sich zu.

2. Den überschüssigen Teil des

Riemens in der Mitte des Innenhalters abschneiden. (Abb. 11) ITALIANO

• Bewahren Sie den abgeschnittenen Teil des Riemens als Ersatzteil auf. NEDERLANDS Freigabeteil Abb. 13 Abb. 11
