BEDIENUNGSANLEITUNG MVH330DAB PIONEER

Erste Schritte 3
Digitaler Hörfunk (Digital Audio Broadcasting) (DAB). 7
Radio. 8
USB/AUX. 10
Bluetooth 12
Einstellungen 17
FUNKTION-Einstellungen 18
AUDIO-Einstellungen 19
SYSTEM-Einstellungen 20
Zusätzliche Informationen 22

Uber dieses Handbuch:

• In den folgenden Anweisungen werden ein USB-Stick oder USB-Audioplayer als „USB-Gerät" bezeichnet.

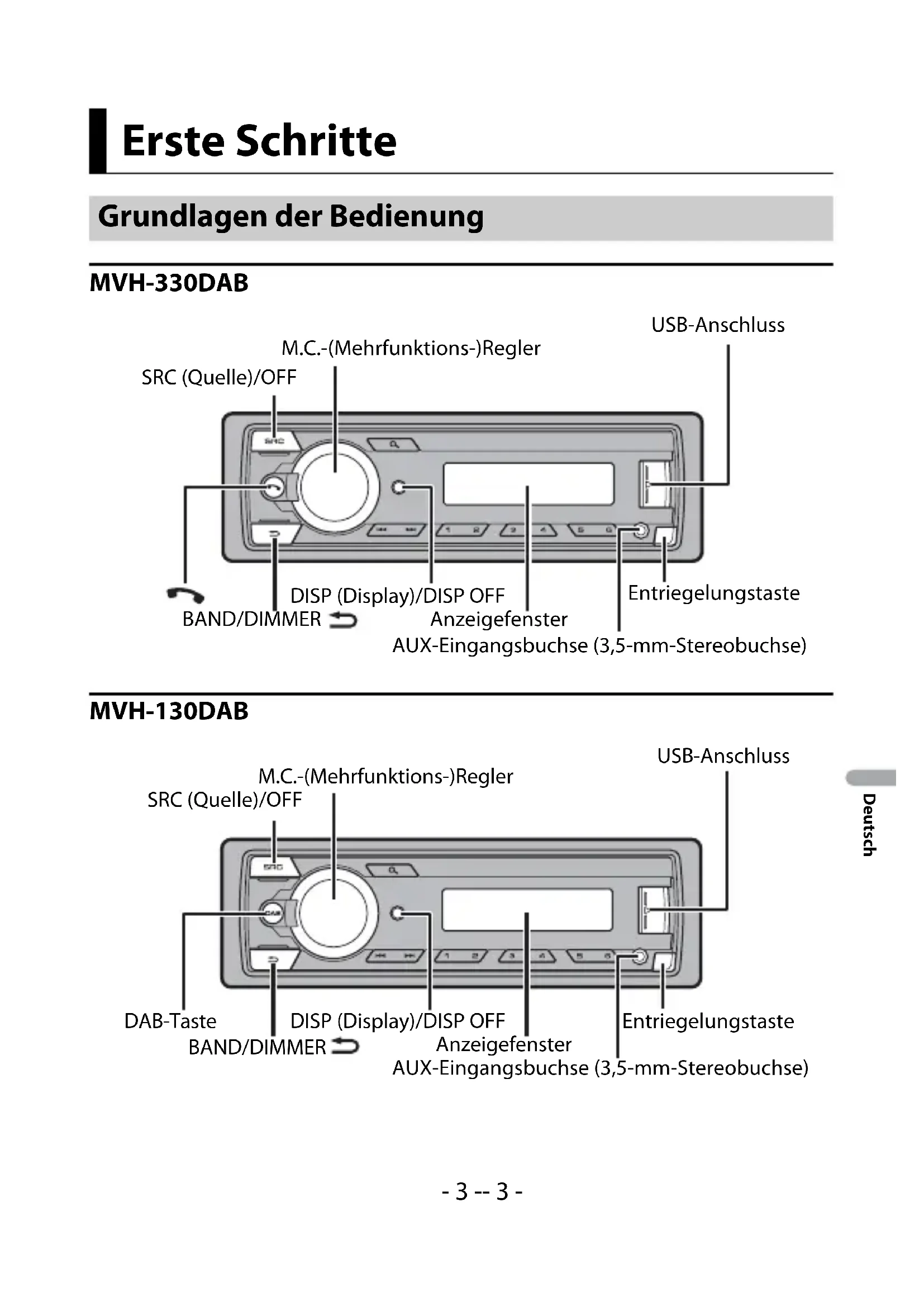

Grundlagen der Bedienung

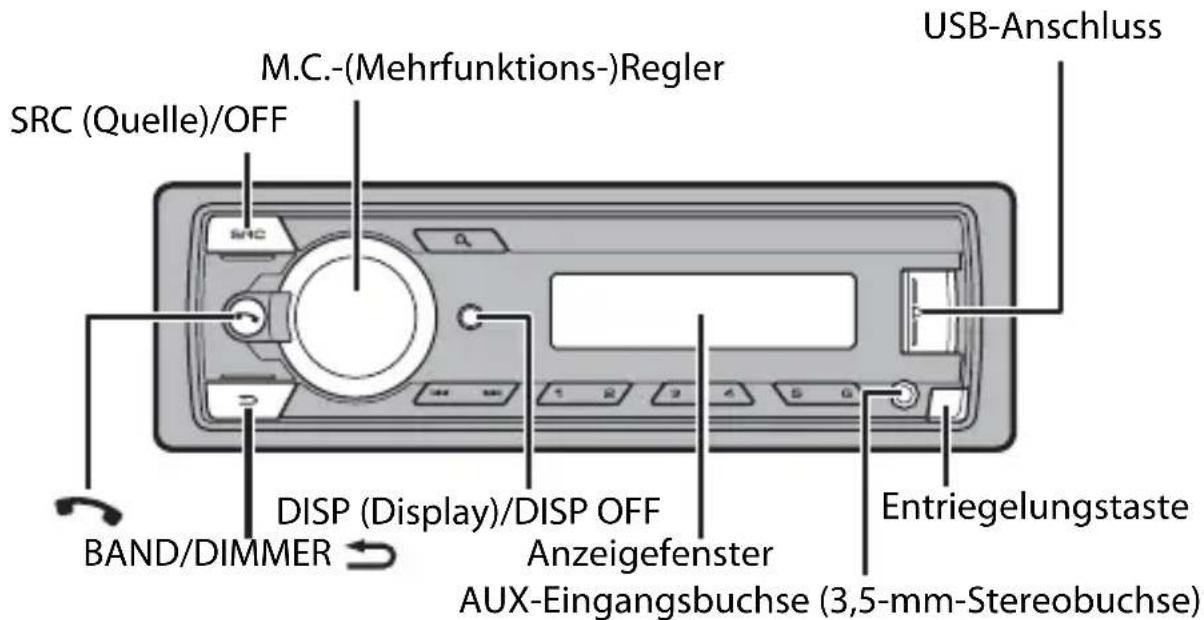

MVH-330DAB

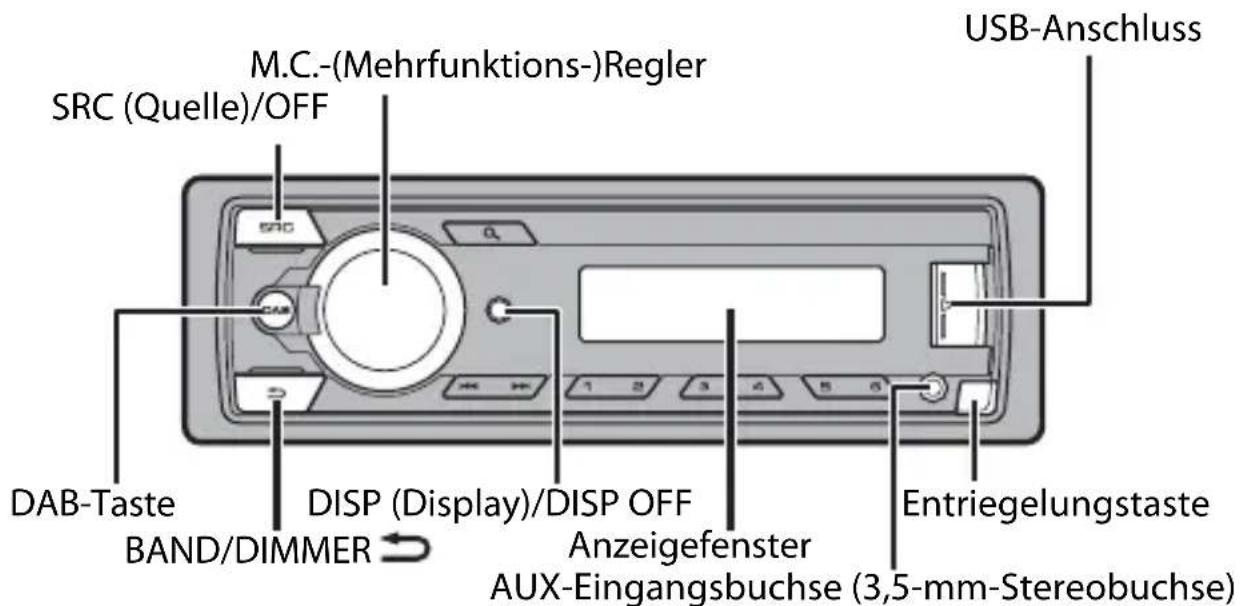

MVH-130DAB

Häufig verwendete Bedienvorgänge

Welche Tasten verfügbar sind, unterscheidet sich je nach Gerät.

Zweck Bedienung
Gerä einschalten* Drücken Sie SRC/OFF, um das Gerä einzuschalten.Halten Sie SRC/OFF gedrückt, um das Gerä auszuschalten.
Lautstärke einstellen Drehen Sie den M.C.-Regler.
Quelle auswahlen Drücken Sie mehrmals SRC/OFF.
Anzeigeinformationen umschalten	Drücken Sie mehrmals DISP/DISP OFF.Halten Sie DISP/DISP OFF gedrückt, um die Anzeigeinformationen und Tastenbeleuchting auszuschalten.
Zur vorhergehenden Anzeige/Liste zusückkehren	Drücken Sie BAND/DIMMER.
Vom Menu zur normalen Anzeige zusückkehren	Halten Sie BAND/DIMMER gedrückt.
Gespräch annehmen Drücken Sie eine beliebige Taste.
Gespräch beenden Drücken Sie .

• Wenn das blauwei Kabel these Gerats an der Steuerklemme des Automatikantennenrelais des Fahrzeugs angeschlssen ist, fahr t die Fahrzeugantenne aus, wenn die Quelle these Gerats eingeschaltet wird. Um die Antenne einzuziehen, schalten Sie die Quelle aus.

Anzeige im Display

Anzeige Beschreibung
Erscheint, wenn eine untere Ebene des Menüs oder Ordners existiert.
A	Erscheint, wenn die Taste gedrückt wird.
XX	Erscheint, wenn die Zufallswiedergabe eingeschaltet ist (außer wenn AOA verwendet wird).
→	Erscheint, wenn die Wiedergabewiederholung eingeschaltet ist (außer wenn AOA verwendet wird).
B	Erscheint, wenn eine Bluetooth-Verbindung hergestellt wird (Seite 12) (nur für MVH-330DAB).

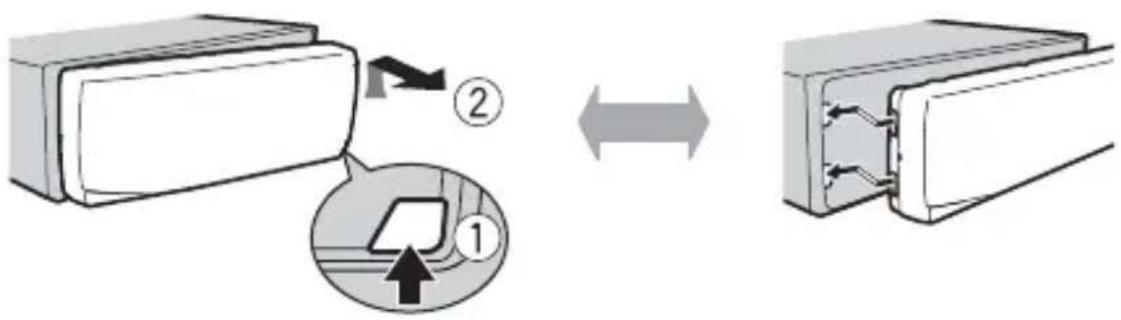

Abnehmen des Bedienfelds

Nehmen Sie das Bedienfeld ab, um einen Diebstahl zu verhindern. Ziehen Sie am Bedienfeld befestigte Kabel und Geräte ab und schalten Sie das Gerät aus, bevor Sie das Bedienfeld abnehmen.

Abnehmen Anbringen

Wichtig

• Setzen Sie das Bedienfeld keinen starken Erschüttterungen aus.
• Halten Sie das Bedienfeld von direktem Sonnenlicht und hohen Temperaturen fern.
  Bewahren Sie das abgenommene Bedienfeld immer in einer Schutzhülle oder Tasche auf.

Einrichtungsmenu

Wenn Sie nach dem Einbau die Zündung einschalten, erscheint [SETUP:JA] im Display.

1 Drucken Sie den M.C.-Regler.

Das Einrichtungsmenu verschwindet, wenn 30 Sekunden lang kein Bedienvorgang ausgeführrt wird. Wenn Sie die Einrichtung im Moment nicht durchführung möchten, drehen Sie den M.C.-Regler, um [NEI] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

2 Drehen Sie den M.C.-Regler, um die Optionen auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

Um mit der{nachsten Menüoption fortzufahren, müssen Sie ihre Auswahl bestätigen.

Menüpunkt Beschreibung
SPRA Wahlen Sie die anzuzugeigende Sprache.
[ENG] (Englisch), [FRA] (Französisch), [DEU] (Deutsch)
UHR Einstellung der Uhr.	1 Drehen Sie den M.C.-Regler, um die Stunde einzustellen, und drücken Sieihn dann, um den Vorgang zu bestätigten. Die Anzeige wechselt automatisch zur Minuteneinstellung.2 Drehen Sie den M.C.-Regler, um die Minuten einzustellen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
UKW100.50 Auswahl der [100KHZ], [50KHZ]	FM-Schrittweite: 100 kHz oder 50 kHz.
DAB ANT DAB-Anteenne [EIN]	mit Strom versorgen. Wählen Sie diese Option, wenn Sie die optionale DAB-Anteenne (CA-AN-DAB.001, separat erhaltlich) mit dem Gerät verwenden.
[AUS] DAB-Anteenne	nicht mit Strom versorgen. Wählen Sie diese Option, wenn Sie eine passive Antenne ohne Veränderk verwenden.

3 [VERL:JA] entscheid, wenn sümmtliche Einstellungen vorgenommen wurden. Um zum ersten Eintrag des Einrichtungsmenüs darüberzukehren, drehen Sie den M.C.-Regler, um [VERL:NEI] auszuwahlen, und drücken Sie ihn dann, um den Vorgang zu bestätigten.
4 Drehen Sie den M.C.-Regler, um die Einstellungen zu bestätigen. [UPDATE] erscheint im Display und die Dienstliste wirdactualisiert.

HINWEISE

• Sie können die Menüinstellung durch Drücken von SRC/OFF abbrechen.
• These Einstellungen können jederzeit über die SYSTEM-(Seite 20) und INITIAL-Einstellungen (Seite 7) vorgenommen werden.

Abbrechen der Demoanzeige (DEMO AUS)

1 Drehen Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
3 Drehen Sie den M.C.-Regler, um [DEMO AUS] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
4 Drehen Sie den M.C.-Regler, um [JA] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

INITIAL-Einstellungen

1 Halten Sie SRC/OFF gedrückt, bis sich das Gerät ausschaltet.
2 Drehen Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.
3 Drehen Sie den M.C.-Regler, um [INITIAL] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
4 Drehen Sie den M.C.-Regler, um eine Option auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

Menüpunkt Beschreibung
UKW Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz.
[100], [50]
DIMMER Displayhelligkeit ändern.
[SYNC UHR], [MANUELL]	Wahlen Sie [SYNC UHR], um die Dauer der Dimmer-Aktivierung festzulegen. Wahlen Sie [MANUELL], um den Dimmer durch Geddrückhalten der Taste BAND/DimMER ein- und auszuschalten.
RESET Wahlen Sie [JA], um die Geräteinstellungen zu initialisieren.
[JA], [NEIN]	Das Gerät wird automatisch neu gestartet. (Einige der Einstellungen können auch nach dem Zurücksetzten des Geräts erhalten bleiben.)
DAB ANT DAB-Antenne [EIN]	mit Strom versorgen. Wahlen Sie diese Option, wenn Sie die optionale DAB-Antenne (CA-AN-DAB.001, separat erhaltlich) mit dem Gerät verwenden.
[AUS] DAB-Antenne	nicht mit Strom versorgen. Wahlen Sie diese Option, wenn Sie eine passive Antenne ohne Veränderk verwenden.

Digitaler Hörfunk (Digital Audio Broadcasting) (DAB)

Um DAB-Signale zu empfangen, schreiben Sie eine DAB-Antenne (CA-AN-DAB.001) (separatehaldlich) an das Gerät an.

Suchen nach einer Dienstkomponente/Station

1 Drücken Sie SRC/OFF, um [DAB] auszuwahlen.
2 Drücken Sie BAND/DIMMER/ , um das Band auszuwahlen: [D1], [D2] oder [D3].
3 Drücken Sie /, um eine Dienstkomponente/Station auszuwahlen.

HINWEIS

Halten Sie 144 / 2 gedrückt und setzen Sie dann die Taste los, um nach einem verfügbarbaren Dienst zuuchen. Der Suchlauf hält an, wenn das Gerät einen Dienst empfangt.

Aus Dienstlisten eine Dienstkomponente/Station auswahlen

1 Drucken Sie während des DAB-Empfangs
Zeigt die Liste aller Dienstkomponenten/Stationen an.
2 Wahlen Sie aus der von Ihnen ausgewählten Liste eine Dienstkomponente/Station aus, und drücken Sie dann den M.C.-Regler, um den Vorgang zu bestätigen.

HINWEIS

Sie konnen die Dienstliste durch Gedrückthalten von aktualisieren.

Voreinstellen von Dienstkomponenten/Stationen

Dienstkomponenten/Stationen speichern

1 Halten Sie, während Sie die zu speichernde Dienstkomponente/Station empfangen, eine der Zifferntasten (1/ bis 6 / 一 ) gedrückt, bis sie zu blinken aufhört.

Gespeicherte Dienstkomponenten/Stationen abrufen

1 Wahlen Sie das Band aus und drücken Sie dann eine der Zifferntasten (1/△ bis 6/).

Radio

Die Empfangsfrequenzen these Geräts sind für die Nutzung in Westeuropa, Asien, dem Nahen Osten, Afrika und Ozeanien vorgesehen. Eine Nutzung in anderen Regionen kann zu schlechtem Empfang führen. Die RDS-Funktion (Radio Data System:

Datumfunksystem) Funktioniert nur in Regionen, die RDS-Signale für FM-Sender übertragen.

Speicher der besten Sender (BSM: Best Stations Memory)

Die sechs stärksten Sender werden auf den Zifferntasten (1 / bis 6 / 一 ) gespeichert.

1 Drücken Sie, nach dem Sie das Band ausgewählt haben, den M.C.-Regler, um das Hauptmenü anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [FUNKTION] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
3 Drehen Sie den M.C.-Regler, um [BSM] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

Sender manuelluchen

1 Drücken Sie, nach dem Sie das Band ausgewählt haben, um einen Sender auszuwahlen.

Halten Sie gelegt und setzen Sie dann die Taste los, um nach einem verfügbar Sonder zuuchen. Der Suchlauf hält an, wenn das Gerät einen Sonder empfängt. Um den Suchlauf abzubrechen, drücken Sie

HINWEIS

[SUCHE] muss in den FUNKTION-Einstellungen auf [MAN] eingestellt sein (Seite 19).

Sender manuell speichern

1 Halten Sie, während Sie den zu speichernden Sender empfangen, eine der Zifferntasten (1 / bis 6 / 一 ) gedrückt, bis sie zu blinken aufhört.

Verwenden von PTY-Funktionen

Das Gerätucht anhand von PTY-Informationen (Programmtyp) nach einem Sender.

1Drucken Sie während des FM-Empfangs.
2 Drehen Sie den M.C.-Regler, um einen Programmtyp auszuwahlen: [NEWSINFO], [BELIEBT], [Klassik] oder [ANDERE].
3 Drucken Sie den M.C.-Regler.

Das Gerät beginnnt, nach einem Sender zuuchen. Wenn ein Sender gefunden wurde, wird der Sendername angezeigt.

HINWEISE

• Um die诸如 abzubrechen, drücken Sie BAND/IMMER/
• Das Sendeprogramm einiger Sender kann von der übertragenen PTY-Klassifizierung abweichen.
• Wenn kein Sender den Programmtyp überträgt, nach dem Sie suchen, wird etwa zwei Sekunden lang [NICTGEF] angezeigt, und der Tuner keht dann zum ursprünglichen Sender zurück.

Empfangen von voreingestellen Sendern

1 Drücken Sie SRC/OFF, um [RADIO] auszuwahlen.
2 Drücken Sie BAND/DIMMER, um das Band auszuwahlen: [U1], [U2], [U3] oder [AM].
3 Drücke Sie eine Zifferntaste (1/△ bis 6/).

TIPP

Die fasten können auch verwendet werden, um einen voreingestelltener Sender auszuwahlen, wenn [SUCHE] in den Funktion-Einstellungen auf [VCH] eingestellt ist (Seite 19).

USB/AUX

Wiedergabe

Ziehen Sie den Kopfhörer des externen Geräts ab, bevor Sie es an diesen Gerät anschließen.

USB-Geräte (einschließlich Android™)

1 Öffnen Sie die Abdeckung des USB-Anschlusses.
2 Schließen Sie mit einem geeigneten Kabel das USBGerät an.

HINWEIS

Um automatisch zur [USB]-Quelle zu wechseln, wenn ein USB-Gerät an thisem Gerät angeschlossen ist, stellen Sie [USB A] in den SYSTEM-Einstellungen auf [EIN] (Seite 21).

VORSICHT

Verwenden Sie ein USB-Kabel (separatehaldlich),um das USB-Gerat anzuschlieben,da{jedes direkt am Gerat angeschlossene externe Gerat aus dem Gerat hersausragen wird,was gefahrlich sein konnte.

Beenden Sie, bevor Sie das andere Gerät von diesen Gerät trennen, die Wiedergabe.

AOA-Verbindungen

Ein Gerät mit Android-Version 5.0 oderHigher (bis zu Android 7.x)^* kann mit Hilfe des mit dem betreffenden Gerät gelieferten Kabels über AOA an these Gerät angeschlossen werden.

• AOA 2.0 Unterstützung kein Android 8.0 oder höher.

Musik horen auf Android

These Funktion ist mit Geräten mit Android 5.0 oder höher kompatibel (bis Android 7.x)*, die AOA (Android Open Accessory) 2.0 unterstützen.

• AOA 2.0 Unterstützung kein Android 8.0 oder höher.

1 Drücken Sie SRC/OFF, um [USB] auszuwahlen.

Nach dem Lesen wird „ANDROID" angezeigt.

HINWEIS

Es kann sein, dass einige über AOA 2.0 angeschlossene Android-Geräte aufgrund ihres eigenen Softwaresdesigns unabhängig von der Version des Betriebssystems Geräusache erzeugen oder nicht richtig Funktionieren.

Grundlegende Bedienvorgänge

Zweck Bedienung
Track auswahlen Drücken Sie bzw. .	| | | |
Wiedergabe pausieren/fortsetzen Drücken Sie 4/ . | | | |

AUX

1 Schließen Sie den Stereo-Mini-Stecker an der AUX-Eingangsbuchse an.
2 Drücken Sie SRC/OFF, um [AUX] als Quelle auszuwahlen.

HINWEIS

Wenn in den SYSTEM-Einstellungen [AUX] auf [AUS] eingestellt ist, lässt sich [AUX] nicht als Quelle auswahlen (Seite 20).

Bedienvorgänge

In den FUNKTION-Einstellungen konnen Sie verschiedene Anpassungen vornehmen (Seite 18).

Beachten Sie, dass die folgenden Bedienvorgänge nicht bei einem AUX-Gerät Funktionieren. Um ein AUX-Gerät zu bedienen, führen Sie die Vorgänge an dem Gerät selbst aus.

Zweck Bedienung
Ordner auswahlen	Drücken Sie 1/Ä bzw. 2/Ü.
Track auswahlen Drücken Sie bzw. .	Drückt.
Vor- oder späterspulen Halten Sie bzw. gestrukt.
In einer Listene nach einer Datei suchen	1 Drücken Sie Ⓒ, um die(Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um den Name der gewünschten Datie (des Ordners) auszuwahlen, und drücken Sie ihn dann zur Bestätigung. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datie auszuwahlen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Die Wiedergabe startet.
Eine Liste der Dateien im ausgewählten Ordner anziegen	Drücken Sie, wenn ein Ordner ausgewählt ist, den M.C.-Regler.
Wiedergabewiederholung Drücken Sie 6/	.
Zufallswiedergabe	Drücken Sie 5/XX.
Wiedergabe pausieren/fortsetzen	Drücken Sie 4/Ü/II.

Bluetooth®

(Nur für MVH-330DAB)

Bluetooth-Verbindung

1 Schalten Sie die Bluetooth-Funktion des externen Geräts ein.

Wenn Sie eine Bluetooth-Verbindung über das Gerät herstellen, fahren Sie mit Schritt 6 fort.

2Drucken Sie, um das Telefonmenü anzuzeigen.
3 Drehen Sie den M.C.-Regler, um [BT SETUP] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
4 Drehen Sie den M.C.-Regler, um [NEUESGER] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

Das Gerät beginnnt, nach verfügbaren externen Geräten zuuchen, und zeigt sie dann in der Geräteliste an.

Um dieSuche abzubrechen,drucken Sie den M.C.-Regler.
- Wenn sich das gewünschte externe Gerät nicht auf der Listebefindet, wahren Sie [SUCHENEU].
- Wenn kein externes Gerät verfügbar ist, erscheint, [NICTGEF] im Display.

5 Drehen Sie den M.C.-Regler, um ein Gerät auszuwahlen, und drücken Sieihn dann zur Bestätigung.

Halten Sie den M.C.-Regler gedrückt, um den Anzeigeinhalt zwischen der Adresse und dem Name des Bluetooth-Geräts umzuschalten.

Wenn Sie eine Bluetooth-Verbindung über die Einheit herstellen, fahren Sie mit Schritt 7 fort.

6Wahlen Sie den im Display des Geräts angezeigten Gerätenamen aus.

7 Vergewissern Sie sich, dass auf beiden Geräten dieselbe 6-stellige Zahl angezeigt wird.

8 Führren Sie den Kopplungsvorgang durch, indem Sie die Einheit und das Gerät bedieten.

HINWEISE

• Je nach Gerät wird in Schritt 7 der PIN-Code bereitsigt. Geben Sie in thisem Fall [0000] ein.
• Es kann immer nur ein einziges Gerät gekoppelt/registriert sein. Die Informationen des zuvor gekoppelten/registrierten Geräts werden überschreiben/gelöscht, wenn ein neuen Gerät mit dieser Gerät gekoppelt/beim Gerät registriiert wird.
• Trennen Sie ein registriertes Gerät über das Menu [VERBIND], wenn Sie ein neuen Gerät registriieren.

TIPP

Die Bluetooth-Verbindung kann auch durch Erkennung these Geräts vom Bluetooth-Gerät aus hergestellt werden. Hierzu muss [SICHT] in den Bluetooth-Einstellungen auf [EIN] eingestellt sein. Einzelheiten zur Bedienung eines Bluetooth-Geräts finden Sie in der mit dem Bluetooth-Gerät ausgelieferten Bedienungsanleitung.

Bluetooth-Einstellungen

1 Drucken Sie, um das Telefonmenü anzuzeigen.
2 Drehen Sie den M.C.-Regler, um [BT SETUP] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.

Menüpunkt Beschreibung
VERBIND Zeigen Sie die [EIN], [AUS]	Liste der gekoppelten Bluetooth-Geräte an. „*” erscheint darüber dem Gerätenamen, wenn die Bluetooth-Verbindung hergestellt ist.
NEUESGER Ein neuen Gerät registrierten.
A-CON Wahlen Sie [EIN], [EIN], [AUS]	um automatisch eine Verbindung zu einem Bluetooth-Gerät herzustellen.
SICHT Wahlen Sie [EIN], [EIN], [AUS]	sodass ein Bluetooth-Gerät diesen Gerät erkennen kann.
PIN CODE PIN-Codeändern.
	1 Drehen Sie den M.C.-Regler, um den Einstellungsmodus anzuzeigen. 2 Drehen Sie den M.C.-Regler, um eine Ziffer auszuwahlen. 3 Drücken Sie den M.C.-Regler, um den Cursor zur{nachsten Position zu bewegen. 4Halten Sie, nachdem Sie den PIN-Code eingebehen haben, den M.C.-Regler gedrückt.
GER INFO Die Geräteinformationen im Display zwischen dem Gerätenamen und der Adresse des Bluetooth-Geräts urnschalten.

Bluetooth-Telefon

Stellen Sie als Erstes eine Bluetooth-Verbindung zum Bluetooth-Telefon her (Seite 12).

Wichtig

• Wenn Sie das Gerät im Standby-Modus halten, um Ihr Telefon über Bluetooth anzuschreiben, während der Motor ausgeschaltet ist, kann sich die Fahrzeugbatterie entladen.
• Achten Sie darauf, Ihr Fahrzeug an einem sicheren Ort abzustellen und die Feststellbremse einzulegen, bevor Sie das Gerät/Telefon bedieten.

So tätigen Sie einen Telefonruf über das Telefonbuch

1 Drucken Sie, um das Telefonmenü anzuzeigen.

Als Erstes wird ein Telefonname und danach ein Telefonmenü angezeigt.

2 Drehen Sie den M.C.-Regler, um [TEL BUCH] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten.
3 Drehen Sie den M.C.-Regler, um [SUCHE:TOP] oder [SUCHE:A] bis [SUCHE:Z] auszuwahlen, und drücken Sieihn dann zur Bestätigung.
4 Drehen Sie den M.C.-Regler, um einen Namen auszuwahlen, und drücken Sieihn dann zur Bestätigung.
5 Drehen Sie den M.C.-Regler, um eine Telefonnummer auszuwahlen, und drücken Sieihn dann zur Bestätigung.

Der Anruf wird getätigt.

So tätigen Sie einen Telefonanrf über den Anrufverlauf

1 Drücken Sie, um das Telefonmenü anzuzeigen.
Als Erstes wird ein Telefonname und danach ein Telefonmenü angezeigt.
2 Drehen Sie den M.C.-Regler, um [NEUESTE] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
3 Drehen Sie den M.C.-Regler, um [VERPASST], [GEWAEHLT] oder [EMPFANGE] auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.
4 Drehen Sie den M.C.-Regler, um einen Name oder eine Telefonnummer auszuwahlen, und drücken Sie dann den Regler, um den Vorgang zu bestätigten. Der Anruf wird getätigt.

Eingehenden Anruf annehmen

1 Halten Sie eine beliebige Taste gedrückt, wenn ein Anruf eingegt.

Grundlegende Bedienvorgänge

Zweck Bedienung
Gespräch beenden Drücken Sie .
Eingehenden Anruf abweisen Halten	Sie gedrückt, wenn ein Anruf empfangen wird.
Zwischen dem aktuellen Anrufer und einem wartenden Anrufer umschalten	Drücken Sie den M.C.-Regler.
Wartenden Anrufer abbrechen	H a t e n S i
Die Lautstärke der Anruferstimme einstellen (Wenn der Privatsphäremodus eingeschaltet ist, ist diese Funktion nicht verfügbar.)	Drehen Sie während des Geschäfts den M.C.-Regler.
Privatsphäremodus ein- oder ausschalten	Drücken Sie während des Geschäfts BAND/ DIMMER.

Telefonmenu

1 Drücken Sie, um das Telefonmenü anzuzeigen.

Menüpunkt Beschreibung

NEUESTE Die Liste der entgangenen Anrufe anzeigen.

[VERPASST]

[GEWAEHLT] Die Beste der getätigten Anrufe anziegen.

[EMPFANGE] Die Beste der empfangenen Anrufe anziegen.

TEL BUCH Zeigt die Kontakte an.

AUTO Wahlen Sie [EIN], um einen eingehenden Anruf automatisch anzunehmen.

TON Wahlen Sie [EIN], wenn der Klingelton nicht über die Autolaatsprecher ausgegeben wird. Je nach angeschlossenem Telefon kann es sein, dass diese Funktion nicht funktioniert.

SYNC Wahlen Sie [EIN], um die Kontakte des Telefonbuchs these Geräts mit den Kontakten auf Ihr dem Telefon zu synchronisieren, wenn das Telefon verbunden ist. HINWEIS Überprüfen Sie die Bluetooth-Einstellung auf dem Telefon, wenn die Kontakte des Telefon nicht auf this dem Gerät angezeigt werden können, obwohl [EIN] ausgewählmt ist.

BT SETUP Sie können verschiedene Einstellungen für Bluetooth-Verbindungen vornehmen. Einzelheiten zu den Bluetooth-Einstellungen finden Sie auf Seite 13.

Bluetooth-Audio

Wichtig

• Abhängig von dem an thisem Gerät angeschlossenen Bluetooth-Audioplayer sind die verfügbaren Bedienvorgänge auf die folgenden zwei Ebenen beschränkt:
• A2DP (Advanced Audio Distribution Profile): Kann nur auf Ihr Audiplayer befindliche Titel wiedergeben.
• AVRCP (Audio/Video Remote Control Profile): Kann Funktionen wie Wiedergabe, Pause, Titelauswahl usw. ausführren.
• Der Ton des Bluetooth-Audioplayers wird stummgeschaltet, wenn das Telefon verwendet wird.
• Wenn der Bluetooth-Audioplayer verwendet wird, können Sie keine automatische Verbindung zu einem Bluetooth-Telefon herstellen.
• Abhängig vom Typ des an dieserem Gerät angeschlossenen Bluetooth-Audiolayers konnen die Bedienung und die angezeigten Informationen entsprechend der Verfügbarkeit und Funktionalität variieren.

1 Stellen Sie eine Bluetooth-Verbindung zum Bluetooth-Audioplayer her.
2 Drücken Sie SRC/OFF, um [BT AUDIO] als Quelle auszuwahlen.

Die Wiedergabe startet automatisch.

Grundlegende Bedienvorgänge

In den FUNKTION-Einstellungen konnen Sie verschiedene Anpassungen vornehmen (Seite 18).

Zweck Bedienung
Vor- oder späterspulen Halten Sie bzw. gestruckt.	▶▶▶
Track auswahlen Drücken Sie bzw. .	▶▶▶
Wiedergabewiederholung* Drücken Sie 6/	.
Zufallswiedergabe* Drücken Sie 5/	××
Wiedergabe pausieren/fortsetzen Drücken Sie 4/	▶/II
In einer Listene nach einer Datei suchen*	1 Drücken Sie 0, um eine Listene anzuzeigen. 2 Drehen Sie den M.C.-Regler, um den Name des gewünschten Ordners auszuwahlen, und drücken Sieihn dann zur Bestätigung. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datei auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigten. Die Wiedergabe startet.

• Je nach angeschlossenem Gerät sind diese Bedienvorgänge möglicherweise nicht verfügbar.

Einstellungen

Sie können im Hauptmenü verschiedene Einstellungen vornehmen.

1 Drehen Sie den M.C.-Regler, um das Hauptmenu anzuzeigen.
2 Drehen Sie den M.C.-Regler, um eine der nachstehenden Kategorien auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.

FUNKTION-Einstellungen (Seite 18)
- AUDIO-Einstellungen (Seite 19)
SYSTEM-Einstellungen (Seite 20)

3 Drehen Sie den M.C.-Regler, um die Optionen auszuwahlen, und drücken Sieihn dann, um den Vorgang zu bestätigen.

HINWEIS

Die Bluetooth-zugehörigen Menuelemente in den folgenden Tabellen stehen nur für MVH-330DAB zur Verfugung.

FUNKTION-Einstellungen

Die Menüpunkte können sich je nach Quelle unterscheiden.

Menüpunkt Beschreibung
S FOL DAB
[EIN], [AUS] Nach einem anderen Ensemble suchen, das dieselbe Dienstkomponente/Station mit besserer Empfang understandzt. Wenn keine alternative Dienstkomponente/Station gefunden wird oder der Empfang schlecht bleibt, schaltet das Gerät automatisch auf eine identische FM-Übertragung um.
LINK*1*2 DAB
[EIN], [AUS] Wenn der Empfang der momentan empfangenen Dienstkomponente/Station zu schlecht wird, wechsel das Gerät automatisch zu einem Sender mit einer ähnlichen Übertragung.
PTY DAB
[NEWSINFO], [BELIEBT], [KlassIK], [ANDERE]	Zeigt die Diensteliste an, in der die Informationen des ausgewählten Programmtypes enthalten sind.
ENSEMBLE DAB
	Zeigt die Liste der entsprechenden Ensembles an.
BSM RADIO
	Die sechs stärksten Sender automatisch auf den Zifferntasten (1/▲ bis 6/←) speichern.
LOKAL RADIO
FM: [AUS], [LV1], [LV2], [LV3], [LV4]	Die Suche auf Sender mit ausreichender Signalstärke bechreiben.
AM: [AUS], [LV1], [LV2]
TA EINST DAB RADIO
[DAB+RDS] Aktuelle Verkehrsinformationen für DAB und RDS (DAB hat Priorität) empfangen, wenn verfügbar.
[NUR RDS] Aktuelle Verkehrsinformationen nur für RDS empfangen, wenn verfügbar.
[TA AUS] Deaktiviert diese Funktion.
AF RADIO [EIN], [AUS] Dem Gerät erlauben, auf eine andere Frequenz umzuschalten, die den gleichen Sender überträgt. (Nur verfügbar, wenn das FM-Band ausgewähl ist).
NEWS RADIO [EIN], [AUS] Die momentan ausgewählte Quelle mit Nachrichtenprogrammen unterbrechen. (Nur verfügbar, wenn das FM-Band ausgewähl ist).
SUCHE RADIO [MAN], [VCH] Zuweisung der - bzw. -Taste, um einer >> Sender nach dem anderen zuuchen (manuelle Abstimmung), oder Auswahr eines Senders aus den voreingestelltten Kanälen.
PLAY BT AUDIO Wiedergabe starten.
STOPP BT AUDIO Wiedergabe beenden.

1 Nur in Gebieten verfügbar, in denen die [LINK]-Funktion unterstützen wird.
2 Nicht verfügbar, wenn die [S FOL]-Funktion ausgeschaltet ist.

AUDIO-Einstellungen
Menüpunkt Beschreibung
FADER*1
	Balance der Front- und Hecklautsprecher einstellen.
BALANCE
	Balance der linken und rechten Lautsprecher einstellen.
Menüpunkt Beschreibung
BASS/HOE
[LINEAR], [EIGENE], [EQ:1], [EQ:2], [EQ:3]	Wahlen Sie die Bass- und Höheneinstellung.
Wahlen Sie Bass oder Höhen und den Pegel, um den Ton anzupassen.	wählen Sie die Bass- und Höheneinstellung.
Tonsteuerung: [BASS], [HOHEN]	wählen Sie die Bass- und Höheneinstellung.
Equalizer-Pegel: [+6] bis [-6]	wählen Sie die Bass- und Höheneinstellung.
LOUDN
[EIN], [AUS] Kompensieren, um bei niedriger Lautstärke einen klaren Klang zu erhalten.	wählen Sie die Bass- und Höheneinstellung.
SLA
[+2] bis [-1] Den Lautstärkepegel für alle Quellen außer RADIO einstellen.	wählen Sie die Anzuzeigende Sprache.
SYSTEM-Einstellungen
Sie können auch bei ausgeschaltetem Gerät auf diese Menüss zugreifen, indem Sie den M.C.-Regler drücken.
Menüpunkt Beschreibung
SPRA
[ENG] (Englisch), [FRA] (Französisch), [DEU] (Deutsch)	Wahlen Sie die anzuzeigende Sprache.
UHR
	Einstellung der Uhr (Seite 6).
12/24
[12H], [24H] Auswahl des Zeitdarstellungsformats.
AUX
[EIN], [AUS] Wahlen Sie [EIN], wenn Sie ein am Gerät angeschlossenes Zusammenhangsatzverwenden.
BT-A
[EIN], [AUS] Wahlen Sie [EIN], wenn Sie einen mit dem Gerät verbundenen Bluetooth-Audiopolyer verwenden.
BT LOESC
[JA], [ABBRUCH] Löschen Sie die Bluetooth-Gerätedaten (Geräteinformationen, PIN-Code), die auf dem Gerät gespeichert sind. [GELOSCHT] erscheint, wenn die Daten erfolgreich gelöscht wurden.
BT VERS
	Zeigt die Systemversion des Bluetooth-Modulus an.
USB A
[EIN], [AUS] Wählten Sie [EIN], um automatisch auf die [USB]-Quelle umzuschalten, wenn ein USB-Gerät/Android an thisem Gerät angeschlossen ist. Wählten Sie [AUS], wenn ein USB-Gerät/Android nur zum Aufladen an thisem Gerät angeschlossen wird.
SCROL
[1X], [JA], [AUS] Wählten Sie die Einstellung für den automatischen Textdurchlauf für Textinformationen. [1X]lässt den Text nur einmal durchlaufen.

Zusätzliche Informationen

Fehlerbehebung

Das Display kehrt automatisch zur normalen Anzeige zurück.

Es wurden etwa 30 Sekunden lang keine Bedienvorgänge ausgeführrt.
- Führten Sie einen Bedienvorgang aus.

Der Wiederholbereich ändert sich unerwartet.

Je nach Wiederholbereich kann sich der ausgewählte Bereich bei Auswahl eines anderen Ordners oder Tracks oder während des Vor-/Zurückspulensändern.
- Wahlen Sie den Wiederholbereich erneut aus.

Ein Unterordner wird nicht wiedergegeben.

Unterordner konnen nicht wiedergegeben werden, wenn [FLD] (Ordnerwiederholung) ausgewählt ist. - Wahlen Sie einen anderen Wiederholbereich aus.

Der Ton wird unterbrochen.

Sie verwenden ein Gerät wie z. B. ein Mobiltelefon, das hörbare Störungen verursachen kann.
- Vergröbern Sie den Abstand elektrischer Geräten, die möglicherweise die Störung verursachen, zum Gerät.

Der Ton von der Bluetooth-Audioquelle wird nicht wiedergegeben.

Auf einem über Bluetooth verbundenen Mobiltelefon wird ein Anruf getätigt.
- Nach Beenden des Anrufs wird der Ton wiedergegeben.

Es wird gerade ein über Bluetooth verbundenes Mobiltelefon bedient.
- Stellen Sie die Nutzung des Mobiltelefons ein.
→Nach einem mit einem über Bluetooth verbundenen Mobiltelefon getätigten Anruf wird die Verbindung zwischen dem Gerät und dem Mobiltelefon nicht korrekt hergestellt.
- Stellen Sie erneut eine Bluetooth-Verbindung zwischen dem Gerät und dem Mobiltelefon her.

Fehlermeldungen

Allgemeines

NO XXXX (beispelsweise KEINT:TEL)

Es gibt keine eingebetteten Textinformationen.
- Schalten Sie die Anzeige um oder speilen Sie einen anderen Track/eine andere Datei.

USB-Gerät

LESE

Nach dem Wiedergabestart ist der Ton manchmal erst nach einer Verzögerung zu horen.
Warten Sie, bis die Meldung erlischt und Sie den Ton horen.

KEIN AUD

Es sind keine Musiktitel vorhanden.
- Übertragen Sie die Audiodateien an das USB-Gerät und schreiben Sie es an.
Auf dem angeschlossenen USB-Gerät ist die Sicherheitsfunktion aktiviert.
- Folgen Sie den Anweisungen des USB-Geräts, um die Sicherheitsfunktion zu deaktivieren.

SKIPPED

Das angeschlossene USB-Gerät enthalt DRM-geschützte Dateien (digitale Rechteverwaltung).

Die geschützten Dateien werden übersprungen.

SCHUTZ

Sämtliche Dateien auf dem angeschlossenen USB-Gerät sind DRM-geschützt (digitale Rechteverwaltung).

• Wechseln Sie das USB-Gerät aus.

KEIN USB

Das angeschlossene USB-Gerät wird von diesen Gerät nicht Unterstützung.

Trennen Sie Ihr Gerät ab und ersetzen Sie es durch ein kompatibles USB-Gerät.

HUB FEHL

Das über einen USB-Hub angeschlossene USB-Gerät wird von dieser Gemär nicht unterstützt.

• Schlieben Sie das USBGerät über ein USB-Kabel an thisem Gerät an.

USB FEHL

Der USB-Anschluss oder das USB-Kabel wurde kurzgeschlossen.

Vergewissern Sie sich, dass der USB-Anschluss oder das USB-Kabel nicht eingeklemmt oder beschädigt ist.

Das angeschlossene USB-Gerät hat einen hohenen als den maximal zulässigen Stromverbrauch.

-Trennen Sie das USB-Gerät ab und verwenden Sie es nicht. Schalten Sie die Zündung AUS und dann wieder auf ACC oder EIN. Schlieben Sie nurCompatible USB-Geräte an.

FEHLR-19

Kommunikation fehlgeschlagen.

• Führer Sie einen der folgenden Bedienvorgänge aus, und kehren Sie dann zur USB-Quelle zurück.

• Schalten Sie die Zündung AUS und wieder EIN.
  Trennen Sie das USB-Gerät ab.
  Schalten Sie auf eine andere Quelle um.

FEHLR-23

Das USB-Gerät wurde nicht ordnungsgemäß formatiert.
- Formatieren Sie das USB-Gerät mit FAT12, FAT16 oder FAT32.

Bluetooth-Gerät (MVH-330DAB)

FEHLR-10

Ausfall der Spannungsvorsorgung des Bluetooth-Moduls des Geräts.

• Schalten Sie die Zündung AUS und dann wieder auf ACC oder EIN.

Handhabungsrichtlinien

USB-Speicherverät

• Verbindungen über USB-Hubs werden nicht unterstützt.
• Sorgen Sie vor der Fahrt für eine sichere Befestigung des USB-Speichergeräts. Lassen Sie das USB-Speichergerät nicht auf den Boden fallen, wo es unter dem Brems- oder Gaspedal eingeklemmt werden können.
• Je nach USB-Speichergerät können die folgenden Probleme auftreten.

Die Bedienung kann entsprechlich sein.
- Möglicherweise wird das Speicherverät nicht erkannt.
- Möglicherweise werden Dateien nicht richtig wiedergegeben.
- Das Gerät kann Störgeräusche verursachen, wenn Sie Radio horen.

KompatibilitätkomprimierterAudioformate

• Nur die ersten 32 Zeichen können als Datenname (einschließlich Dateierweiterung) oder Ordnername angezeigt werden.
• Je nach der zur Codierung von WMA-Dateien verwendeten Anwendung kann es sein, dass das Gerät nicht richtig arbeitet.
• Bei Audiodateien mit eingebetteten Bilddaten oder bei auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig der Beginn der Wiedergabe verzögern.

VORSICHT

• Pioneer kann nicht die Kompatibilität mit allen USB-Massenspeichergeräten gewährleisten und übernimmt keine Verantwortung für eventuelle Datenverluste auf Media-Playern, Smartphones oder anderen Geräten, die zusammen mit diesen Produkt verwendet werden.
• Lassen Sie ein USB-Speichergerät nicht an einem Ort, an dem es hohen Temperaturen ausgesetzt ist.

WMA-Dateien

Dateierweiterung .wma
Bitrate 48 Kbit/s bis 320	Kbit/s (CBR), 48 Kbit/s bis 384 Kbit/s (VBR)
Abtastfrequenz 32 kHz,	44,1 kHz, 48 kHz
Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream mit Video	Nicht kompatibel

MP3-Dateien

Dateierweiterung .mp3
Bitrate CBR (8 kBit/s bis	320 kBit/s)/VBR
Abtastfrequenz 16 kHz	bis 48 kHz(32 kHz, 44,1 kHz,48 kHz zur Betonung)
Kompatible ID3-Tag-Version	2.2, 2.3, 2.4
M3u-Wiedergabeliste	Nicht kompatibel
MP3i (MP3 interaktiv),mp3 PRO	Nicht kompatibel

WAV-Dateien

Dateierweiterung .wav
Quantisierungsbits 8 und 16 (LPCM)
Abtastfrequenz 16 kHz	bis 48 kHz (LPCM)

FLAC-Dateien

• Je nach Codierer kann es sein, dass FLAC-Dateien nicht abspielbar sind.

Dateierweiterung .flac
Abtastfrequenz 8/11,02	5/12/16/22,05/ 24/32/44,1/48 kHz
Quantisierungsbitrate 1	6-Bit
Kanalmodus 1/2-Kanal

USB-Gerät

• Der Beginn der Wiedergabe von auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig verzögern.

Abspielbare Ordnerstruktur	Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.)
Abspielbare Ordner Bis	zu 500
Abspielbare Dateien Bis	zu 15 000
Wiedergabe von urheberrechtlich geschützten Dateien	Nicht kompatibel
Partitioniertes USB-Gerät	Es kann nur die ersten Partition wiedergegeben werden.

Reihenfolge von Audiodateien

Der Benutzer kann mit diesen Gerät keine Ordnernummern zuweisen und auch nicht die Wiedergabereihenfolge festlegen. Die Reihenfolge der Audiodateien richtet sich nach dem angeschlossenen Gerät. Beachten Sie, dass sich auf einem USB-Gerät befindliche versteckte Dateien nicht abspielen setzen.

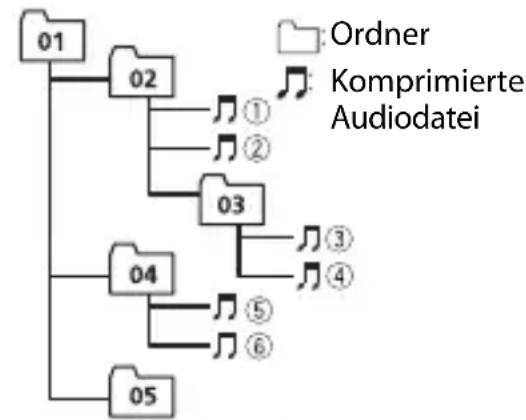

Beispielstruktur

Level 1 Level 2 Level 3 Level 4

01 bis 05: Ordnernummer

① bis Wiedergabereihenfolge

Urheberrechte und Marken

WMA

Windows Media ist eine eingetragene
Marke oder eine Marke der Microsoft
Corporation in den USA und/oder anderen
Ländern.

Dieses Produkt enthalt Technologie, die Eigentum der Microsoft Corporation ist und nicht ohne Lizenz von Microsoft Licensing, Inc. vertrieben werden darf.

FLAC

Urheberrecht © 2000-2009 Josh Coalson
Urheberrecht © 2011-2013 Xiph.Org Foundation
Weitergabe und Nutzung in Quell- und Binärform, mit oder ohne Änderungen, sind erlaubt, sofern die folgenden Bedingungen erfüllt sind:

-Bei der Weitergabe von Quellcode muss dieser den vorstehenden Urheberrechtshinweis, diese Liste der Bedingungen und den folgenden Haftungsausschluss enthalten.
-Bei der Weitergabe in Binärform müssen der vorstehende Urheberrechtshinweis, diese Liste der Bedingungen und der

folgende Haftungsausschluss in der

Dokumentation und/oder andere mit der

Ausgabe zur Verpfugung gestellte

Materialien angegeben werden.

• Ohne besondere schriftliche

Genehmigung)dufen weder der Name

der Xiph.org Foundation noch die Name

hirr Mitwirkenden verwendet werden, um von dieser Software abgeleitete

Produkte befindwortend zu unterstützenn oder zu bewerben.

DIESE SOFTWARE WIRD VON DEN

URHEBERRECHTSINHABERN UND

MITWIRKENDEN IN IHRER VORLIEGENDEN

FORM UND OHNE JEGLICHE

AUSDRUCKLICHE ODER KONKLUDENTE

GEWÄHRLEISTUNG ZUR VERFÜGUNG

GESTELLT, EINSCHLIESSLICH OHNE

BESCHRANKUNG DIE KONKLUDENTE

GEWÄHRLEISTUNG DER

MARKTGÄNGIGKEIT UND DER

VERWENDBARKEIT FÜR EINEN

BESTIMMTEN ZWECK. DIE FOUNDATION

ODER DIE MITWIRKENDEN HAFTEN

STRAFRECHTLICHE ODER FOLGESCHÄDEN

(EINSCHLIESSLICH OHNE BESCHRÄNKUNG

VERSCHAFFEN VON ERSATZGUTERN ODER

-DIENSTLEISTUNGEN, VERLUST DER

NUTZUNGsfAHIGKEIT, DATEN-ODER

GEWINNVERLUST ODER

BETRIEBSUNTERBRECHUNG),

GLEICHGÜLTIG, WIE DIESE VERURSACHT

WURDEN UND WELCHER

HAFTUNGSTHEorie SIE UTERLIEGEN, OB

BEI VERTRAGS-, BEI

VERSCHULDENSUNABHÄNGIGER

HAFTUNG ODER DURCH UNERLAUBTE

HANDLUNG (EINSCHLIESSLICH

FAHRLÄSSIGKEIT ODER AUF ANDEREM

WEGE),GLEICHGÜLTIG,WIE SIE DURCH DIE

BENUTZUNG DIESER SOFTWARE

ENTSTANDEN SEIN MOGEN. DIES GILT

AUCH DANN, WENN AUF DIE MOGLICHKEIT

EINES SOLCHEN SCHADENS HINGEWIESEN

WURDE.

Android

Android ist eine Marke von Google LLC.

Technische Daten

Allgemeines

Stromquelle:

14,4 V Gleichspannung (Toleranz

10,8 V bis 15,1 V)

Erdungssystem: Negativ

Maximale Leistungsaufnahme:

10,0 A

Abmessungen (B× H× T) ..

DIN

Gehäuse: 178mm× 50mm× 97mm

Frontfläche: 188mm× 58mm×

17 mm

D

Gehäuse: 178mm× 50mm× 97mm

Frontfläche: 170mm× 46mm×

17 mm

Gewicht: 0,6 kg (MVH-330DAB)

Gewicht: 0,5 kg (MVH-130DAB)

Audio

Maximale Ausgangsleistung:

50 W × 4 ch/4 Ω

Dauer-Ausgangsleistung:

20W× 4 (50 Hz bis 15 000 Hz, 5 %

THD,bei Last von 4 Ω,beide Kanäle

betrieben)

Lastimpedanz:

4Ω(4Ωbis8Ωzulassig)

Maximaler Preout-Ausgangspegel: 1,5 V

Loudness-Kontur:

+8 dB (100 Hz), -1 dB (10 kHz)

(Lautstärke: 28)

Tonsteuerung (Bass und Höhen)

Frequenz: 100 Hz (Bass)/10 kHz

(Hohen)

Entzerrungsbereich: ± 12 dB (± 2 dB/

Schritt)

USB

USB-Standard-Spezifikation: USB 2.0 Full Speed

Maximale Stromversorgung: 0,5 A

USB Protokoll:

MSC (Massenspeicher-Klasse)

Dateisystem: FAT12, FAT16, FAT32

MP3-Decoderformat:

MPEG-1 und 2 Audio Layer 3

WMA-Decodierformat:

Version 7, 8, 9 (2-Kanal-Audio)

Frequenzbereich: 87,5 MHz bis 108,0 MHz

Nutzempfindlichkeit: 11 dBf (1,0 V/75 ,

Mono, Signal-Rauschabstand: 30 dB)

Signal-Rausch-Verhältnis: 65 dB (IEC-A-

Netzwerk)

AM-Tuner

Frequenzbereich: 531 kHz bis 1602 kHz

Nutzempfindlichkeit: 25 V (Signal

Signal-Rauschabstand:

58 dB (IEC-A-Netzwerk)

DAB-Tuner

Frequenzbereich (Band III): 174,928 MHz

bis 239,200 MHz (5 A bis 13 F)

Nutzempfindlichkeit (Band III): -100 dBm

Signal-Rauschabstand: 65 dB

Bluetooth

(MVH-330DAB)

Version: Bluetooth 4.2 + EDR-zertifiziert

Ausgangsleistung:

maximal +4 dBm (Leistungsklasse 2)

Frequenzband/-bänder:

2400MHz bis 2483,5MHz

Bluetooth-Profile:

Änderungen der technischen Daten und des Designs vorbehalten.

Inhoud

Aandeslag 3

Gewicht: 0,6 kg (MVH-330DAB)

Gewicht: 0,5 kg (MVH-130DAB)

Audio

Zum Registrieren Ihres Produktes besuchen Sieitte www.pioneer-car.eu/de/de (oder www.pioneer-car.eu/eur/).

Bezoek www.pioneer-car.eu/nl/nl (of www.pioneer-car.eu/eur/) om uw product te registraren.

Bittle bei Kauf sofort ausflichen.

Eingravierte 14-stellige Serien-Nummer:

Engraved 14-digit serial number:

Kaufdatum:

Date of purchase:

Handler-Stempel

Dealer's stamp
